1 TEMA 7 Biomecánica I. Generalidades Dr. Fernando Pifarré

2 ESQUEMA Conceptos físicos Proyecciones , ángulos y posiciones principales Generalidades de la biomecánica del pie 3.1. Fases de la marcha 3.2. Consideraciones 3.3. Funcionalidad

3

4 1. CONCEPTOS FÍSICOS * TRASLACIÓN: desplazamiento lineal de todas las partes contenidas en el cuerpo que analizamos durante un tiempo específico. * ROTACIÓN: movimiento de todas partes contenidas en el cuerpo en una trayectoria circular alrededor de un eje denominado eje de rotación, contenido en el centro del cuerpo, girando por tanto todas las partes la misma amplitud en una unidad de tiempo. * TORSIÓN: un cuerpo es sometido a movimientos opuestos entre los dos extremos de un eje longitudinal.

5 1. CONCEPTOS FÍSICOS

6 1. CONCEPTOS FÍSICOS

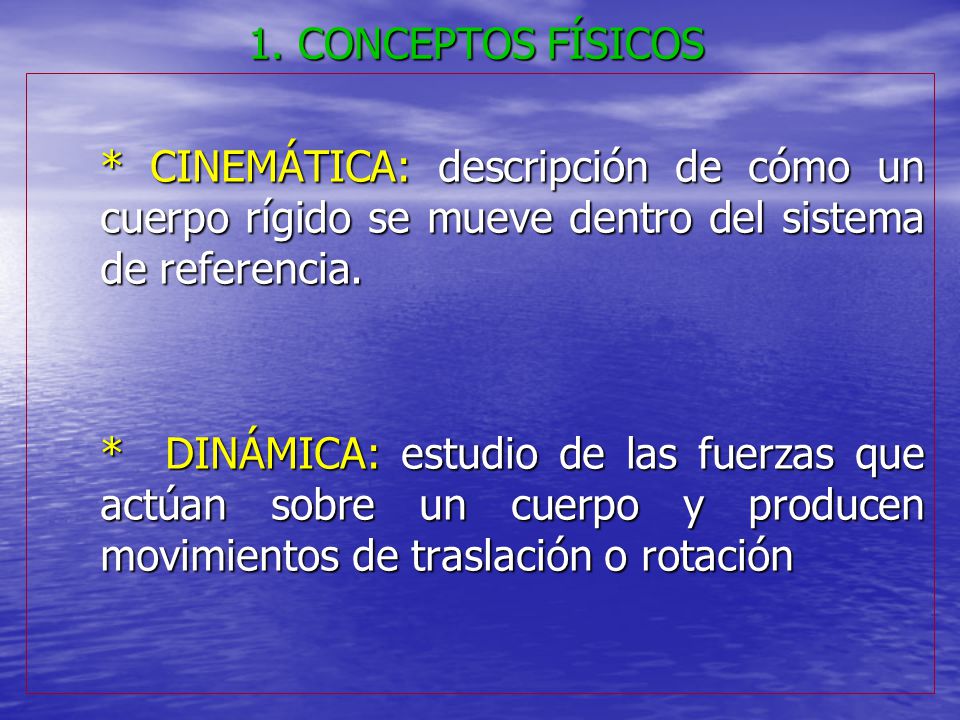

7 1. CONCEPTOS FÍSICOS * CINEMÁTICA: descripción de cómo un cuerpo rígido se mueve dentro del sistema de referencia. * DINÁMICA: estudio de las fuerzas que actúan sobre un cuerpo y producen movimientos de traslación o rotación

8 2. PROYECCIONES, ÁNGULOS Y POSICIONES PRINCIPALES
* Proyección de Mickulicz: eje imaginario situado desde el centro cabeza femoral hasta el suelo, pasando a través del centro del cuerpo astragalino. En un plano anteroposterior o sagital nos define - Genu flexum - Genu recurvatum

9 2. PROYECCIONES, ÁNGULOS Y POSICIONES PRINCIPALES

10 2. PROYECCIONES, ÁNGULOS Y POSICIONES PRINCIPALES

11 2. PROYECCIONES, ÁNGULOS Y POSICIONES PRINCIPALES
* Tibia Varo /valga: la tibia debe coincidir con el eje de Mickulitz. Si se arquea con una convexidad interna: TIBIA VALGA Si se arquea con una convexidad externa: TIBIA VARA

12 2. PROYECCIONES, ÁNGULOS Y POSICIONES PRINCIPALES

13 2. PROYECCIONES, ÁNGULOS Y POSICIONES PRINCIPALES

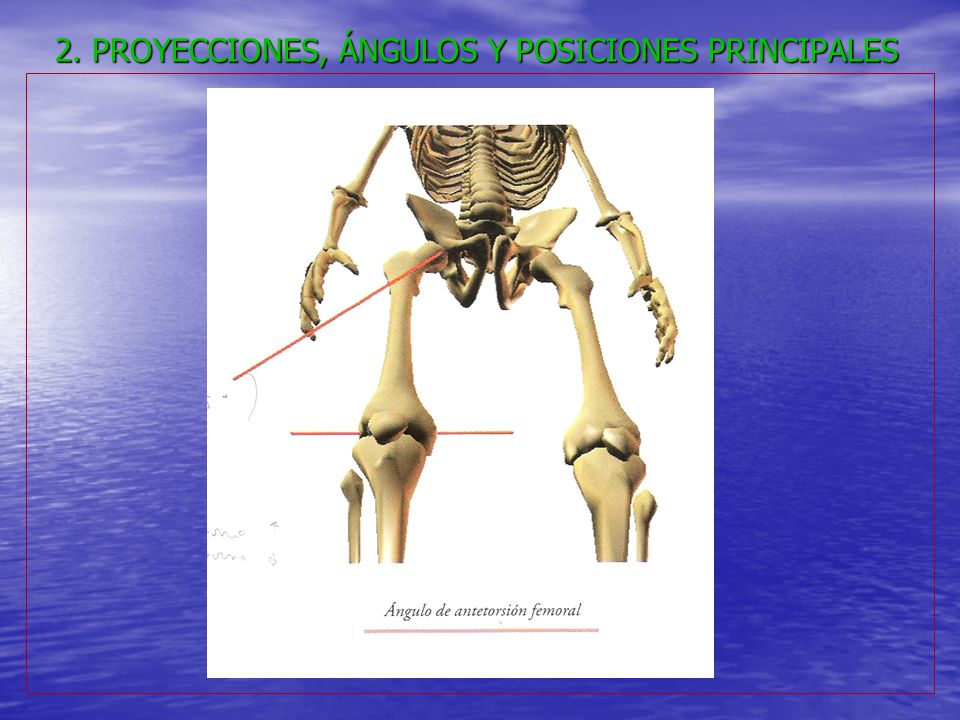

* Ángulo de antetorsión femoral: el cuello del femur se orienta unos 15º en un sentido anterior en relación con los cóndilos femorales. Si > 15º ANTETORSIÓN / ANTEVERSIÓN Si < 15º RETROTORSIÓN /RETROVERSIÓN

14 2. PROYECCIONES, ÁNGULOS Y POSICIONES PRINCIPALES

15 2. PROYECCIONES, ÁNGULOS Y POSICIONES PRINCIPALES
* Coxa vara /coxa valga: en función del ángulo cervico diafisario. Si > 130º COXA VALGA Si < 130º COXA VARA

16 2. PROYECCIONES, ÁNGULOS Y POSICIONES PRINCIPALES

17 2. PROYECCIONES, ÁNGULOS Y POSICIONES PRINCIPALES
* Antepie o zona metatarsodigital: puede estar en supinación: respecto a la mediotarsiana, la planta se eleva internamente , mirando hacia la línea media del cuerpo, manteniéndose el talón. Implica: insuficiencia PLL. puede estar en pronación: cuando la región metatarsiana esté es rotación externa, es decir el plano del I meta es inferior al V meta. Implica: insuficiencia TP.

18 2. PROYECCIONES, ÁNGULOS Y POSICIONES PRINCIPALES

19 2. PROYECCIONES, ÁNGULOS Y POSICIONES PRINCIPALES
* Linea de Meyer (eje longitudinal del pie): pasa por el centro del segundo metatarsiano. Nos clasifica las desviaciones laterales de los dedos. Pie abducido o clinodactila externa: dedos van hacia afuera Pie adducido o clinodactila interna: dedos van hacia dentro.

20 3. GENERALIDADES DE LA BIOMEÁNICA DEL PIE
3.1. Fases de la marcha * Fase de apoyo de talón: mecánicamente funciona como una columna. * Fase media (fase estática): funciona como una hemibóveda. * Fase de impulso (fase de despegue): funciona como una palanca. FULCRO DE LA PALANCA: ANTEPIÉ

21 3. GENERALIDADES DE LA BIOMEÁNICA DEL PIE
3.1. Fases de la marcha

22 3. GENERALIDADES DE LA BIOMEÁNICA DEL PIE
3.2. Consideraciones: 1. En el pie no existen dos huesos situados en el mismo eje vertical. Así se evita la compresión directa, se gana resistencia y elasticidad y se generan desequilibrios secuenciados que producen movimientos económicos. 2. Los dos huesos de mayor tamaño del pie forman la única estructura vertical y son los más posteriores. Son los que soportan más compresión. 3. El sistema calcáneo finaliza con dos vectores divergentes.

23 3. GENERALIDADES DE LA BIOMEÁNICA DEL PIE
3.3. Funcionalidad: El “C” solo se relaciona distalmente con el “Cu” y mediante este con 4º, 5º meta. El “C” recibe carga en sentido vertical desde el “A” y la transmite verticalmente hacia el suelo en un plano más externo y posterior y anteriormente sobre el “Cu”. El “C”: - recibe una gran carga vertical o de compresión que la absorbe a base de desequilibrarse en sentido ant. y lateromedial - al ser comprimido sobre el suelo, cae en sentido anterointerno y esa inercia la transmite hacia “Cu” mediante su articulación en silla de montar, “arrastrándolo” en su caída y propiciando un movimiento hacia la pronación

24 3. GENERALIDADES DE LA BIOMEÁNICA DEL PIE
3.3. Funcionalidad: - En este momento de giro del “Cu”, se empuja lateralmente las cuñas y escafoides y anteriormente los metas 4º y 5º. este tiene menos movimiento y es el elemento anterior más fijo del ALE por lo que es muy típico sus sobrecargas (a diferencia del 5º que es más móvil y dispone de la ap. Estilodes que ayuda a su apoyo, siendo típico sus sobrecargas cuando es muy corto.)

25 3. GENERALIDADES DE LA BIOMEÁNICA DEL PIE
3.3. Funcionalidad:

26 3. GENERALIDADES DE LA BIOMEÁNICA DEL PIE
3.3. Funcionalidad:

27 3. GENERALIDADES DE LA BIOMEÁNICA DEL PIE
3.3. Funcionalidad: - Sist Astragalino finaliza con 3 vectores divergentes de atrás hacia adelante (el más fijo es el central y el más móvil el periférico). La onda de choque se transmite cada vez con menos intensidad por su forma específica ovalada del escafoides y de este mediante las articulaciones artrodias a las cuñas. De estas al 1º,2º y 3º meta

28 3. GENERALIDADES DE LA BIOMEÁNICA DEL PIE
3.3. Funcionalidad:

29 3. GENERALIDADES DE LA BIOMEÁNICA DEL PIE
3.3. Funcionalidad: Peso del cuerpo “T” “A” lo dispersa en dos componentes, uno hacia: “E” en sentido anterior y de aquí mediante Lisfranc a las cuñas y de estas a metas. “C” en sentido plantar o vertical, pero desplazándose hacia la parte interna ya que el “A” se sustenta mediante un voladizo del “C”(sustentaculum tali)

30 3. GENERALIDADES DE LA BIOMEÁNICA DEL PIE
3.3. Funcionalidad: Lisfranc tiene un perímetro irregular. La 2ª cuña está mas atrasada respecto a la 1ª y la 3ª. Esta estructura forma una MORTAJA. - Por esto el 2º meta es el más fijo de los cinco: PERMITE EL MOVIMIENTO HELICOIDAL DE PRONO-SUPINACIÓN DEL ANTEPIÉ CON VARO-VALGO DEL RETROPIÉ

31 3. GENERALIDADES DE LA BIOMEÁNICA DEL PIE
3.3. Funcionalidad: La mediotarsiana permite: - direccione - estabilice - oriente SUS DESEQUILIBRIOS O LIMITACIONES FUNCIONALES exigirán mecanismos compensatorios a otro nivel en forma de: - torsión - rotación ANTEPIÉ TANTO: Momento de apoyo sobre el suelo Momento de despegue

32 3. GENERALIDADES DE LA BIOMEÁNICA DEL PIE
3.3. Funcionalidad: Podemos diferenciar dos partes: 1. EXTERNA (de carga): “C”-”Cu”, IV, V meta 2. INTERNO (de impulso y amortiguación): “A”, “E”, “Cuñas”, I, II i III meta El ext. Es un arco de más resistencia pasiva, por lo que en dinámica actúa antes (ya que a través de él, al final de la fase aérea depositamos el pie en el suelo). El int. Al ser más articulado, móvil y musculado absorbe mejor las torsiones. Tiene protagonismo en la amortiguación y el impulso.
