LA PC POR DENTRO Ing. LUZ MILA VARON ALVIS INSTITUTICION EDUCATIVA TECNICA MINUTO DE DIOS FE Y ALEGRIA LERIDA - TOLIMA AÑO 2009.

Presentación del tema: "LA PC POR DENTRO Ing. LUZ MILA VARON ALVIS INSTITUTICION EDUCATIVA TECNICA MINUTO DE DIOS FE Y ALEGRIA LERIDA - TOLIMA AÑO 2009."— Transcripción de la presentación:

1 LA PC POR DENTRO Ing. LUZ MILA VARON ALVIS INSTITUTICION EDUCATIVA TECNICA MINUTO DE DIOS FE Y ALEGRIA LERIDA - TOLIMA AÑO 2009

2 PLACA MADRE O motherboard es “la gran placa” se encarga de coordinar y de comunicar a todos los demás componentes de la PC. Hasta los elementos más comunes en una computadora, como el teclado o el mouse, están conectados a ella. Algunos motherboards son complejos y grandes, otros son sencillos y con pocos componentes, pero el funcionamiento básico en todos es idéntico en cualquier modelo o fabricante. Como con todos los componentes, hay variaciones de precio según la calidad.

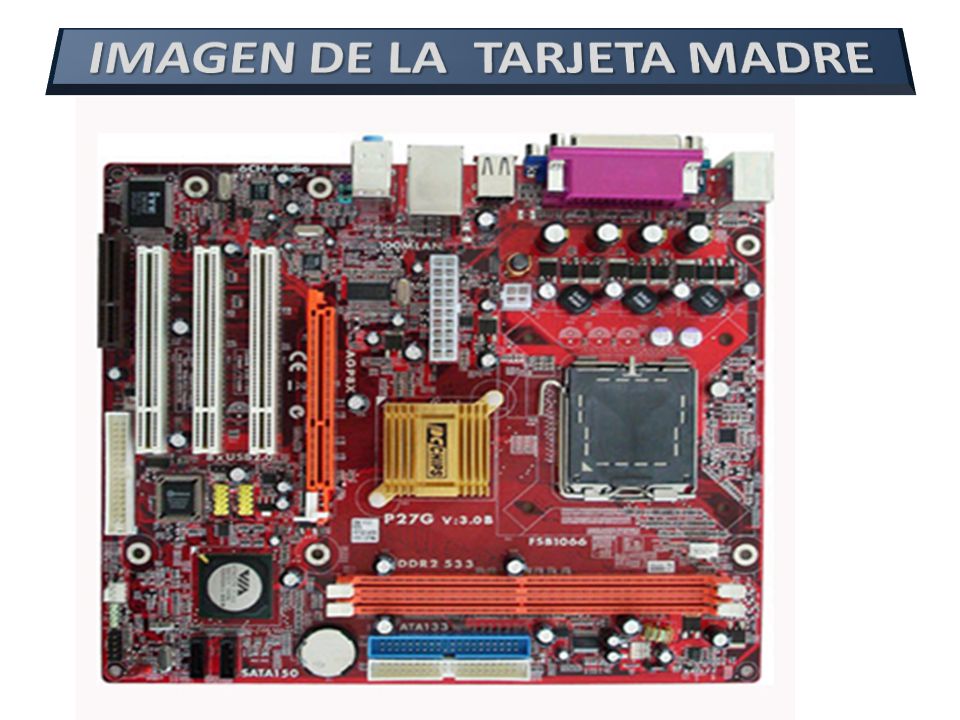

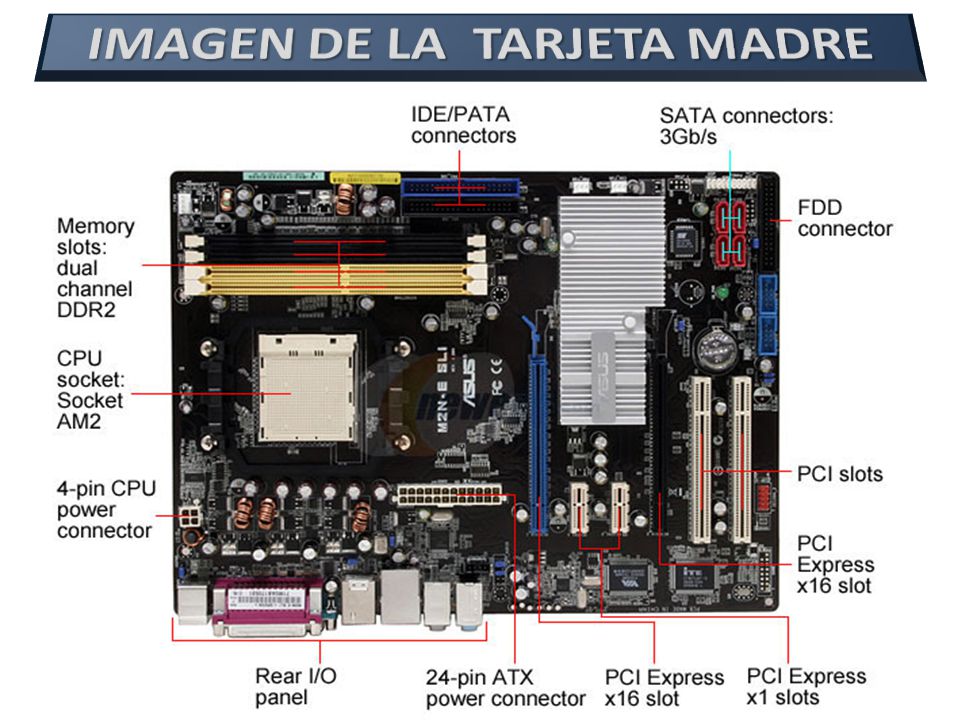

3

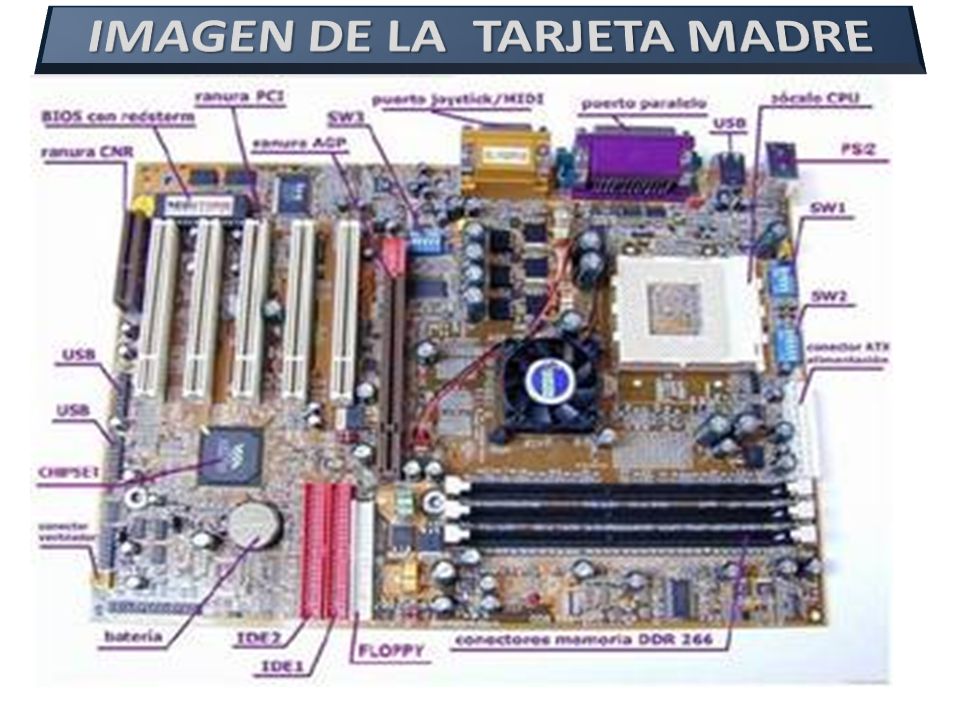

4

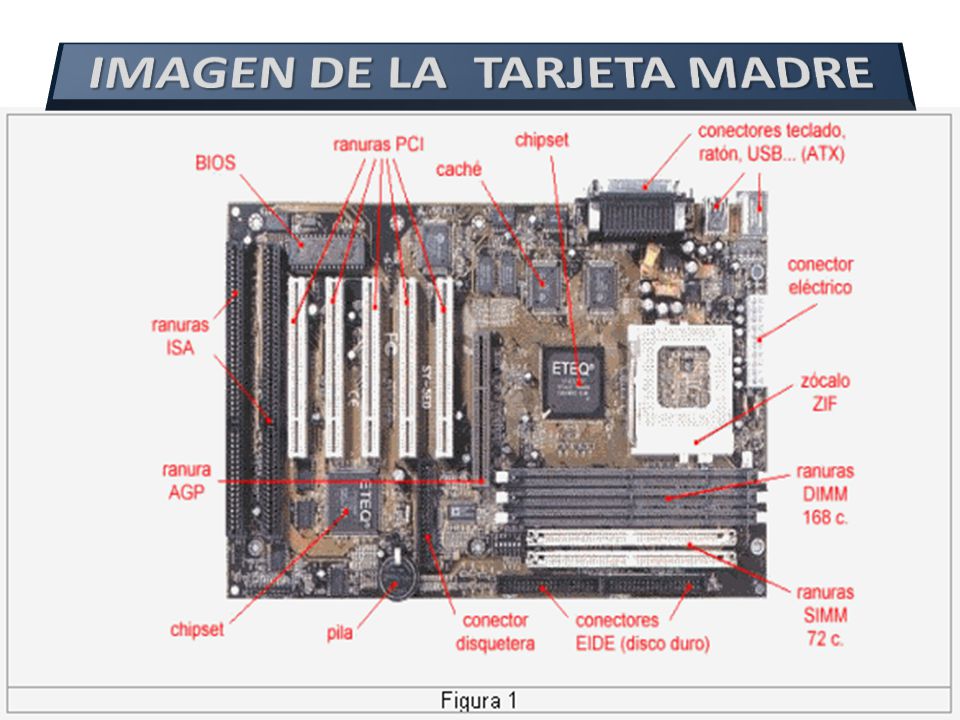

5

6

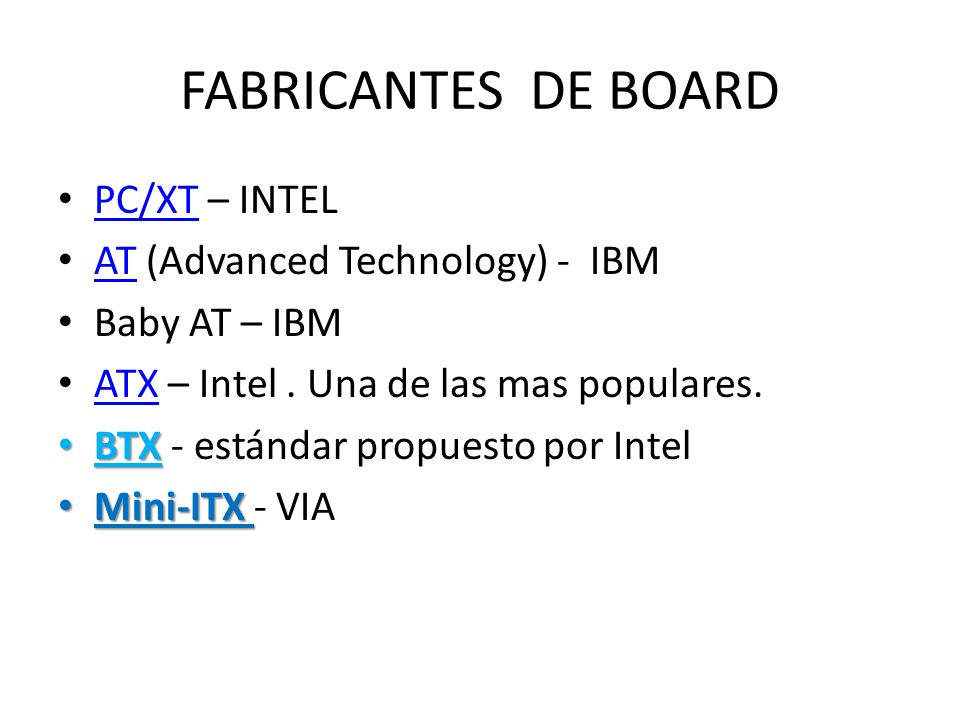

7 FABRICANTES DE BOARD PC/XT – INTEL PC/XT AT (Advanced Technology) - IBM AT Baby AT – IBM ATX – Intel. Una de las mas populares. ATX BTX BTX - estándar propuesto por Intel Mini-ITX Mini-ITX - VIA

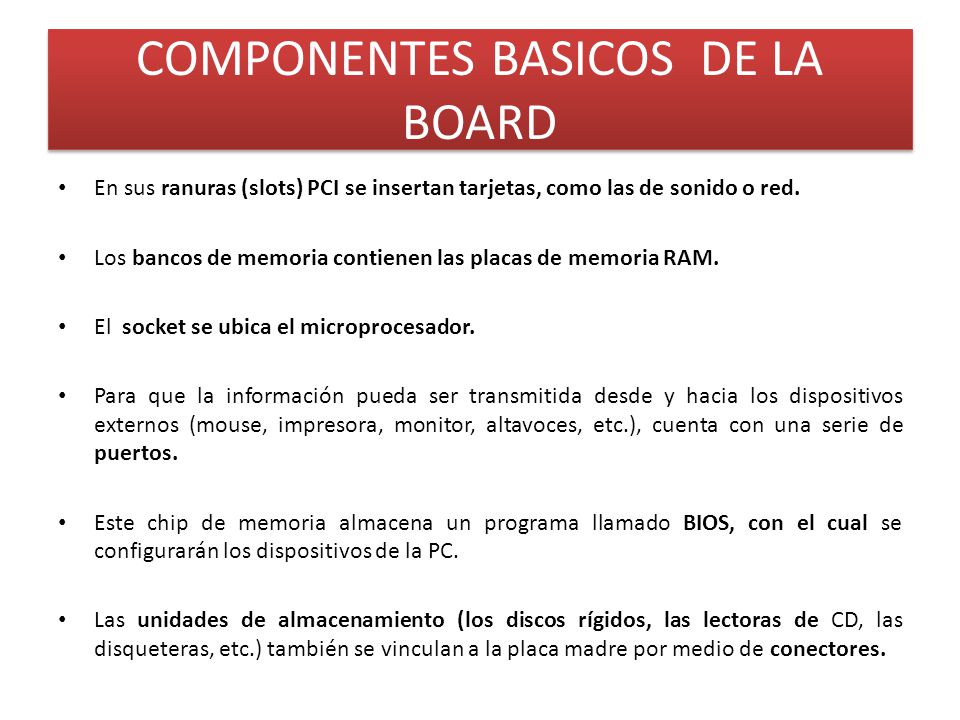

8 COMPONENTES BASICOS DE LA BOARD En sus ranuras (slots) PCI se insertan tarjetas, como las de sonido o red. Los bancos de memoria contienen las placas de memoria RAM. El socket se ubica el microprocesador. Para que la información pueda ser transmitida desde y hacia los dispositivos externos (mouse, impresora, monitor, altavoces, etc.), cuenta con una serie de puertos. Este chip de memoria almacena un programa llamado BIOS, con el cual se configurarán los dispositivos de la PC. Las unidades de almacenamiento (los discos rígidos, las lectoras de CD, las disqueteras, etc.) también se vinculan a la placa madre por medio de conectores.

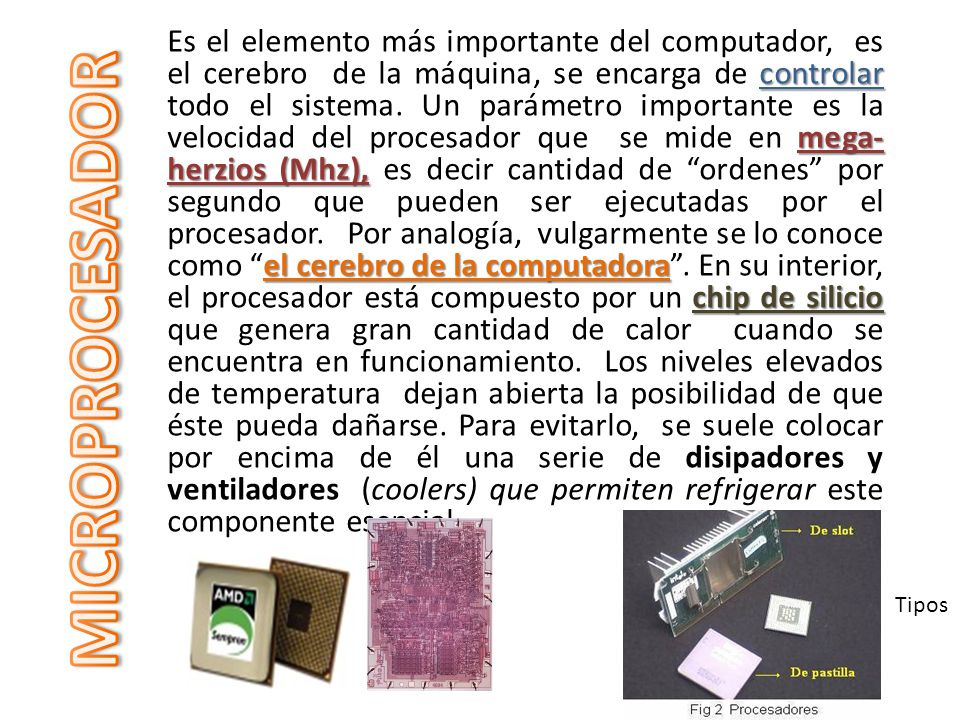

9 controlar mega- herzios (Mhz), el cerebro de la computadora chip de silicio Es el elemento más importante del computador, es el cerebro de la máquina, se encarga de controlar todo el sistema. Un parámetro importante es la velocidad del procesador que se mide en mega- herzios (Mhz), es decir cantidad de “ordenes” por segundo que pueden ser ejecutadas por el procesador. Por analogía, vulgarmente se lo conoce como “el cerebro de la computadora”. En su interior, el procesador está compuesto por un chip de silicio que genera gran cantidad de calor cuando se encuentra en funcionamiento. Los niveles elevados de temperatura dejan abierta la posibilidad de que éste pueda dañarse. Para evitarlo, se suele colocar por encima de él una serie de disipadores y ventiladores (coolers) que permiten refrigerar este componente esencial. Tipos

10 Memoria RAM Memoria RAM (Random Access Memory), donde se guarda la información que está siendo usada en el momento. También cuenta con memoria ROM, donde se almacena la BIOS y la configuración más básica de la computadora. Puede encontrarse diferentes tipos: las SIMM, que se hallan en computadoras con varios años de antigüedad, o las DIMM, en computadoras actuales. Medida en MB (Megabytes) o GB (Gigabytes).

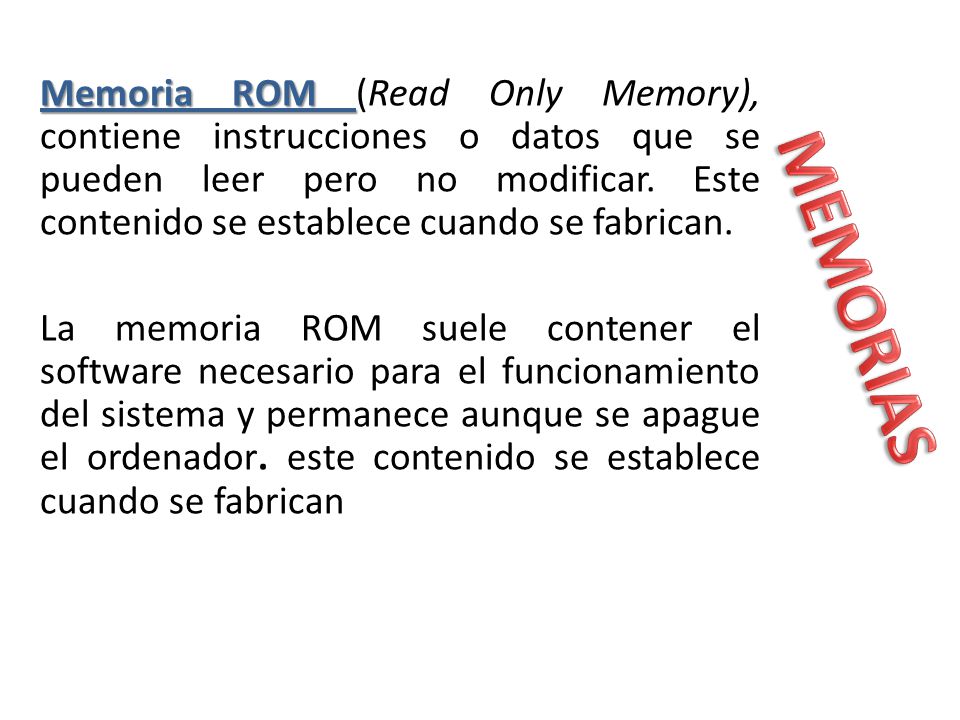

11 Memoria ROM Memoria ROM (Read Only Memory), contiene instrucciones o datos que se pueden leer pero no modificar. Este contenido se establece cuando se fabrican. La memoria ROM suele contener el software necesario para el funcionamiento del sistema y permanece aunque se apague el ordenador. este contenido se establece cuando se fabrican

12 BIOS Proviene de Basic Input/Ouput System o sistema básico de entrada y salida. No es otra cosa que un programa de tipo firmware, es decir, un software que interactúa directamente con el hardware. El BIOS contiene todas las instrucciones para controlar el teclado, el monitor y los discos, entre otros. Apenas se enciende la máquina, se puede observar en la pantalla una leyenda que indica la manera de ingresar en el BIOS.

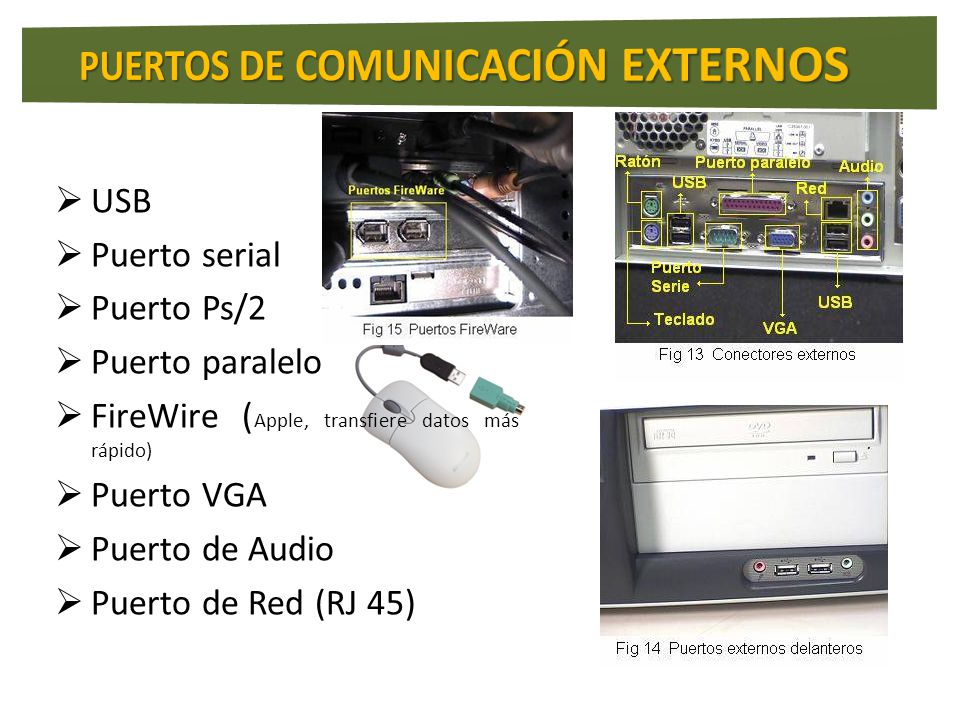

13  USB  Puerto serial  Puerto Ps/2  Puerto paralelo  FireWire ( Apple, transfiere datos más rápido)  Puerto VGA  Puerto de Audio  Puerto de Red (RJ 45)

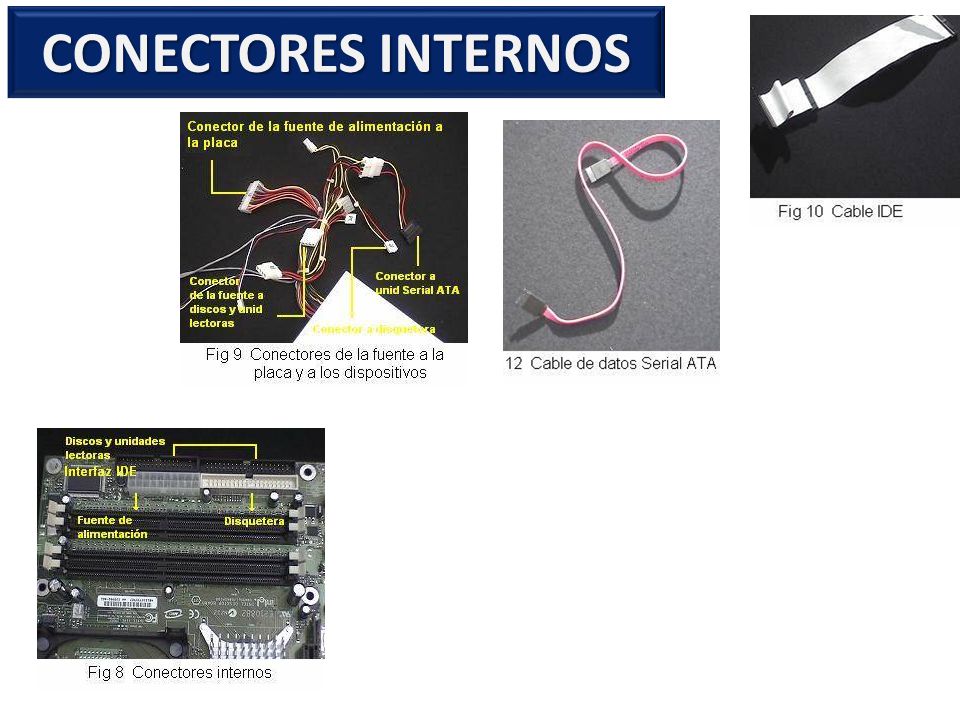

14 CONECTORES INTERNOS

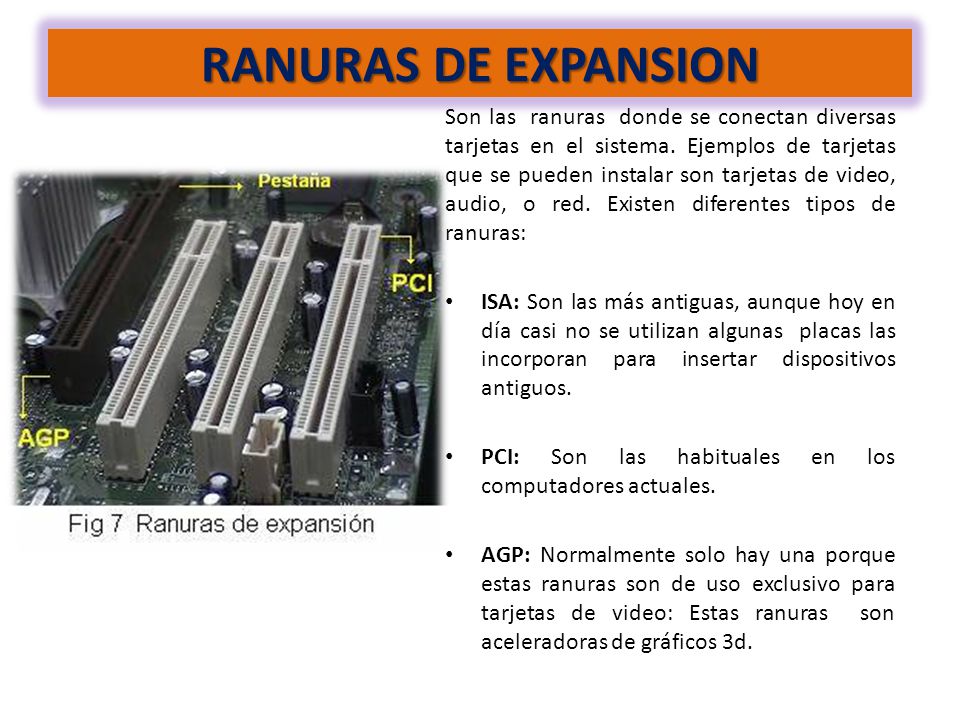

15 RANURAS DE EXPANSION Son las ranuras donde se conectan diversas tarjetas en el sistema. Ejemplos de tarjetas que se pueden instalar son tarjetas de video, audio, o red. Existen diferentes tipos de ranuras: ISA: Son las más antiguas, aunque hoy en día casi no se utilizan algunas placas las incorporan para insertar dispositivos antiguos. PCI: Son las habituales en los computadores actuales. AGP: Normalmente solo hay una porque estas ranuras son de uso exclusivo para tarjetas de video: Estas ranuras son aceleradoras de gráficos 3d.

16 Dispositivos de enfriamiento: los más comunes son los coolers (ventiladores) y los disipadores de calor.coolers disipadores de calor Fuente eléctricaFuente eléctrica: para proveer de energía a la computadora. (Ver Tipos e instalación de fuentes de alimentación eléctrica). Tipos e instalación de fuentes de alimentación eléctrica
