1 IAPG - Jornadas Técnicas Comahue 2008 Pluspetrol - BJ Services
“Experiencia en terminación de pozos combinando Tapones Perforables de Composite y Tapones de Arena entre etapas de fractura” IAPG - Jornadas Técnicas Comahue 2008 Pluspetrol - BJ Services Mayo 2008 Luciano Favoretti Diego Marozzini Jornadas Técnicas Comahue 2008

2 Ubicación del Yacimiento Centenario
AGUADA BAGUALES NEUQUEN RIO NEGRO NEUQUEN R. PUESTO TOUQUET LOMA JARILLOSA ESTE CENTENARIO MARI MENUCO LIMAY R. 30km LEGEND GAS PIPELINE OIL GAS OIL PIPELINE OIL/GAS MAIN FIELDS PLUSPETROL LOMA LA LATA LINDERO ATRAVESADO CHARCO BAYO SIERRA BARROSA RIO NEUQUÉN AGUADA TOLEDO SALITRAL AGUA DEL CAJON PUESTO SILVA OESTE Ce.xp-1116 LOMA GUADALOSA Ubicación del Yacimiento Centenario NOROESTE NEUQUINA MALVINAS EXPLORATION AREAS PRODUCTION AREAS CUCHUMA AGUA BLANCA BALBUENA ESTE PALMAR LARGO LUMBRERA RAMOS TARTAGAL OESTE CTT CTSMT CENTENARIO PUESTO SILVA OESTE AGUADA BAGUALES EL PORVENIR PUESTO TOUQUET LOMA JARILLOSA ESTE LOMA GUADALOSA CAA 38 400km 200 100 200miles POWER PLANTS AVE FÉNIX YACUIBA (Bolivia) BERMEJO (Bolivia) ZAPALA LAGUNA BLANCA BUENOS AIRES A R G E N T I N A Jornadas Técnicas Comahue 2008

3 Esquema de pozo terminado
Producción Inicial: 150 Mm³/d Gas y 3 m³/d de condensado Acumulada de 125 MMm³ Gas y 3000 m³ de condensado. 100 Mm³/d de Gas y 1 m³/d de Condensado es de Molles 50 Mm³/d de Gas y 2 m³/d de Condensado es de Lajas. En los pozos de gas actuales donde se completa Quintuco se suma: 20 Mm³/d de gas y 1.5 m³/d de condensado. Fracturas Se buscan estimulaciones que maximicen la relación entre el Indice de Producción (IP) logrado con la fractura y el costo de la estimulación. Teóricamente esto se logra realizando una fractura de las siguientes características: Xf = 60 mts (Lajas) FCD ~ 10 para Lajas Xf = 100 mts (Molles) FCD ~ 100 para Molles Jornadas Técnicas Comahue 2008

4 Jornadas Técnicas Comahue 2008

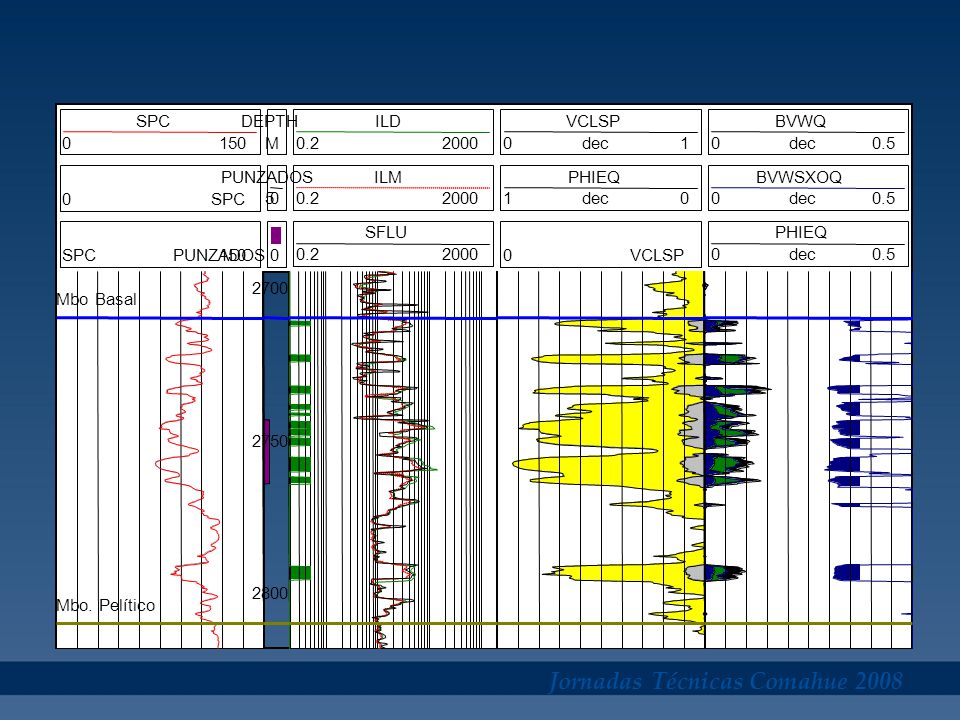

SPC 150 DEPTH M PUNZADOS 5 ILD 0.2 2000 ILM SFLU VCLSP dec 1 PHIEQ BVWQ 0.5 BVWSXOQ Mbo Basal Mbo. Pelítico 2700 2750 2800 Jornadas Técnicas Comahue 2008

5 utilizando Tapones de Arena entre Etapas de Fractura”
“Terminación Rig Less utilizando Tapones de Arena entre Etapas de Fractura” Jornadas Técnicas Comahue 2008

6 Punza con Wire Line y Cargas Convencionales.
Jornadas Técnicas Comahue 2008

7 Jornadas Técnicas Comahue 2008
Fractura a través de casing. (Subdesplaza, deja tapón de arena como puente de aislación entre las diferentes etapas). Jornadas Técnicas Comahue 2008

8 Punza la próxima zona de interés.(Wire Line y Cargas Convencionales).
Jornadas Técnicas Comahue 2008

9 Jornadas Técnicas Comahue 2008
Fractura a través de casing. (Subdesplaza, deja tapón de arena como puente de aislación entre las diferentes etapas). Jornadas Técnicas Comahue 2008

10 Jornadas Técnicas Comahue 2008
Punza y repite secuencia. Jornadas Técnicas Comahue 2008

11 Jornadas Técnicas Comahue 2008
Fractura última etapa. Lavado final con Coiled Tubing Gas Lift Jornadas Técnicas Comahue 2008

12 Jornadas Técnicas Comahue 2008
Baja Instalacion de produccion Limieza de fluido de Fractura Produccion Jornadas Técnicas Comahue 2008

13 INCOVENIENTES AL UTILIZAR LA TÉCNICA DE TAPONES DE ARENA:
Bombeos adicionales de arena para corregir tapones Intervenciones adicionales con CT. Alto tiempo de terminación. Alta relación HHP cobrado / HHP r\utilizado. Imposibilidad de discretizar fracturas. Prolongado tiempo de permanencia del fluido de fractura en formación. Pérdida de zonas. Impacto Ambiental. Jornadas Técnicas Comahue 2008

14 “Terminación Rig Less “Optimizada” Combinando Tapones de Arena y Tapones Perforables con CTU entre Etapas de Fractura” Jornadas Técnicas Comahue 2008

15 Punza con Wire Line y Cargas Convencionales.
Jornadas Técnicas Comahue 2008

16 Fractura a través de casing.
(Sin Subdesplazar, no es necesario dejar tapón de arena entre etapas de fractura). Jornadas Técnicas Comahue 2008

17 Jornadas Técnicas Comahue 2008
Fija Tapon Composite Jornadas Técnicas Comahue 2008

18 Jornadas Técnicas Comahue 2008
Fija tapon Composite Jornadas Técnicas Comahue 2008

19 Fractura a través de casing.
(Sin Subdesplazar, no es necesario dejar tapón de arena entre etapas de fractura). Punza Jornadas Técnicas Comahue 2008

20 Fractura a través de casing.
(Sin Subdesplazar, no es necesario dejar tapón de arena entre etapas de fractura). Punza Fija Tapon Composite Jornadas Técnicas Comahue 2008

21 Rotado de tapones con Coiled Tubing
Gas Lift Jornadas Técnicas Comahue 2008

22 Jornadas Técnicas Comahue 2008
Baja Instalacion de produccion Limieza de fluido de Fractura Produccion Jornadas Técnicas Comahue 2008

23 HISTORIAL DE FIJACIONES Y ROTACIONES DE TAPONES DE COMPOSITE
Se bajaron 8 tapones en 6 pozos . Las prácticas para rotar los tapones con Coiled Tubing fueron mejoradas y se redactaron procedimientos para asegurar una rotación exitosa en el menor tiempo posible. Se extendió la aplicación de los tapones de Composite a otros fines: Abandono de Zonas inferiores, Tapones de fondo. Jornadas Técnicas Comahue 2008

24 Jornadas Técnicas Comahue 2008
BENEFICIOS AL UTILIZAR LA TÉCNICA COMBINADA DE TAPONES DE ARENA Y TAPONES DE COMPOSITE: Menor Utilización de Coiled Tubing para Corregir los Tapones de Arena mal ubicados. Reducción del Tiempo Total de Terminación. Adelanto de Producción. Menor Impacto Ambiental. Mayor Disponibilidad del Rig Less. Discretización de Zonas. Recuperar Zonas que se Pierden. Posibilidad de Ensayar Zonas. Minimizar Daño. Jornadas Técnicas Comahue 2008

25 COMPARACION DE TERMINACION CON
TAPONES DE COMPOSITE vs. CON TAPONES DE ARENA (Para pozo de gas tipo con 7 etapas de fractura) Se eliminan los bombeos de arena para corregir tapones bajos. Se disminuye el tiempo de Terminación promedio en 8 días. Se disminuyen cargos por potencia consumida durante las fracturas 12 %. Aumentan los costos de CT (por rotado de los tapones de Composite) DIFERENCIA DE COSTOS TOTALES DE TERMINACION %. Jornadas Técnicas Comahue 2008

26 DESAFIOS Optimizar Tiempos de Punzado y Fijado del Tapón realizando las dos operaciones en una misma carrera de Wire Line. Implementar Tapones de Composite con Válvula Check. Aplicar esta Tecnología de Tapones de Composite Perforables en instalaciones con casing de 7”. Realizar la limpieza de cada capa fracturada después de la estimulación. Jornadas Técnicas Comahue 2008

27 GRACIAS Fin Jornadas Técnicas Comahue 2008
