1 COMO HACER UN AMPLIFICADOR

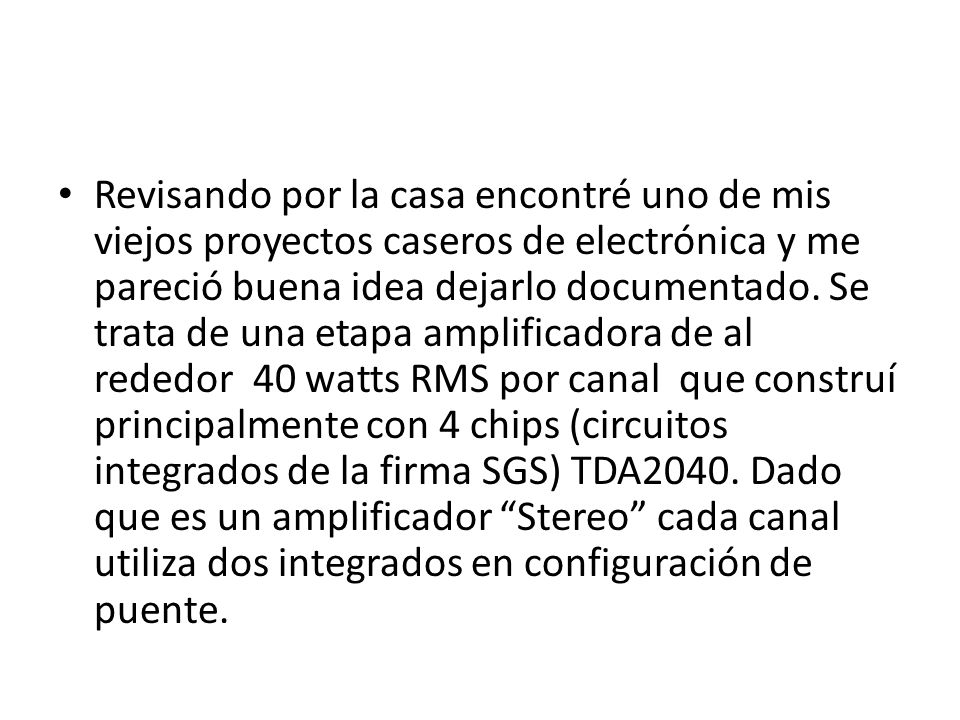

2 Revisando por la casa encontré uno de mis viejos proyectos caseros de electrónica y me pareció buena idea dejarlo documentado. Se trata de una etapa amplificadora de al rededor  40 watts RMS por canal  que construí principalmente con 4 chips (circuitos integrados de la firma SGS) TDA2040. Dado que es un amplificador “Stereo” cada canal utiliza dos integrados en configuración de puente.

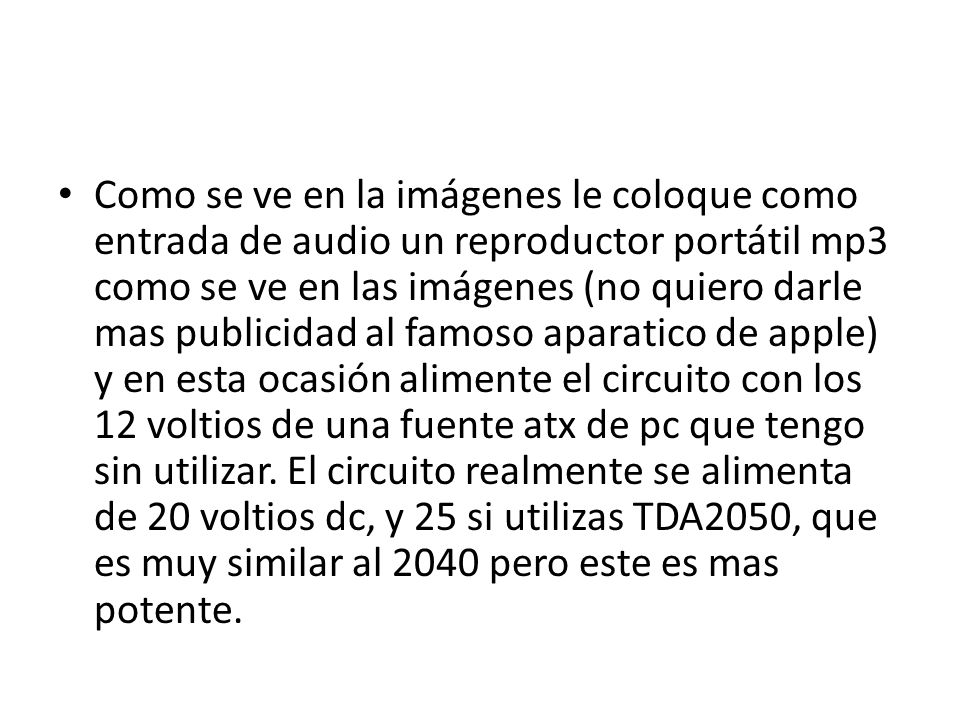

3 Como se ve en la imágenes le coloque como entrada de audio un reproductor portátil mp3 como se ve en las imágenes (no quiero darle mas publicidad al famoso aparatico de apple) y en esta ocasión alimente el circuito con los 12 voltios de una fuente atx de pc que tengo sin utilizar. El circuito realmente se alimenta de 20 voltios dc, y 25 si utilizas TDA2050, que es muy similar al 2040 pero este es mas potente.

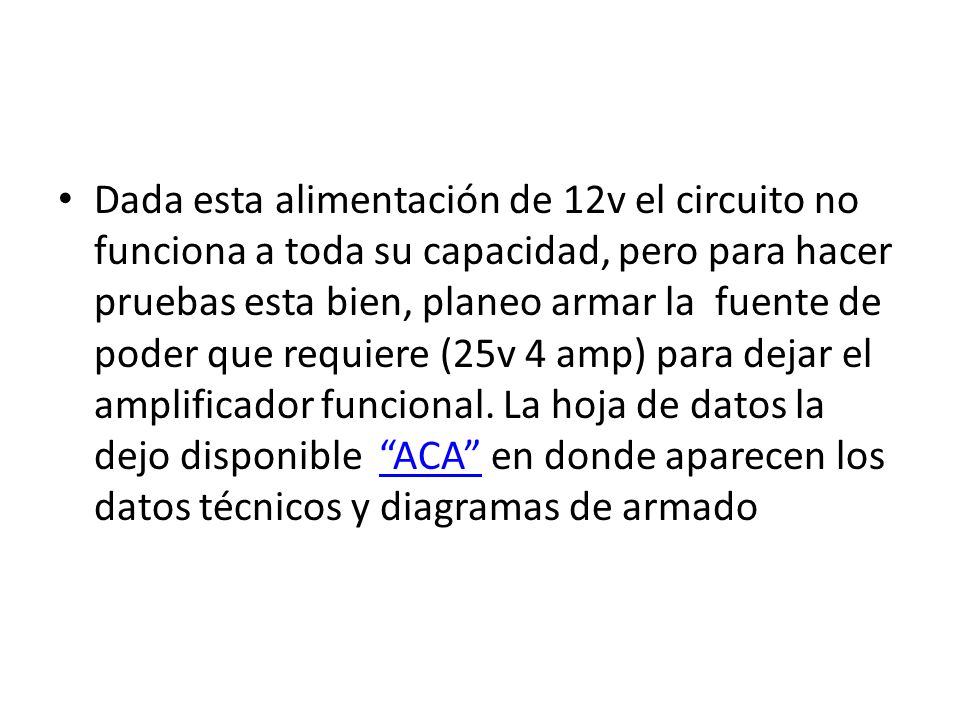

4 Dada esta alimentación de 12v el circuito no funciona a toda su capacidad, pero para hacer pruebas esta bien, planeo armar la  fuente de poder que requiere (25v 4 amp) para dejar el amplificador funcional. La hoja de datos la dejo disponible  “ACA” en donde aparecen los datos técnicos y diagramas de armado

5

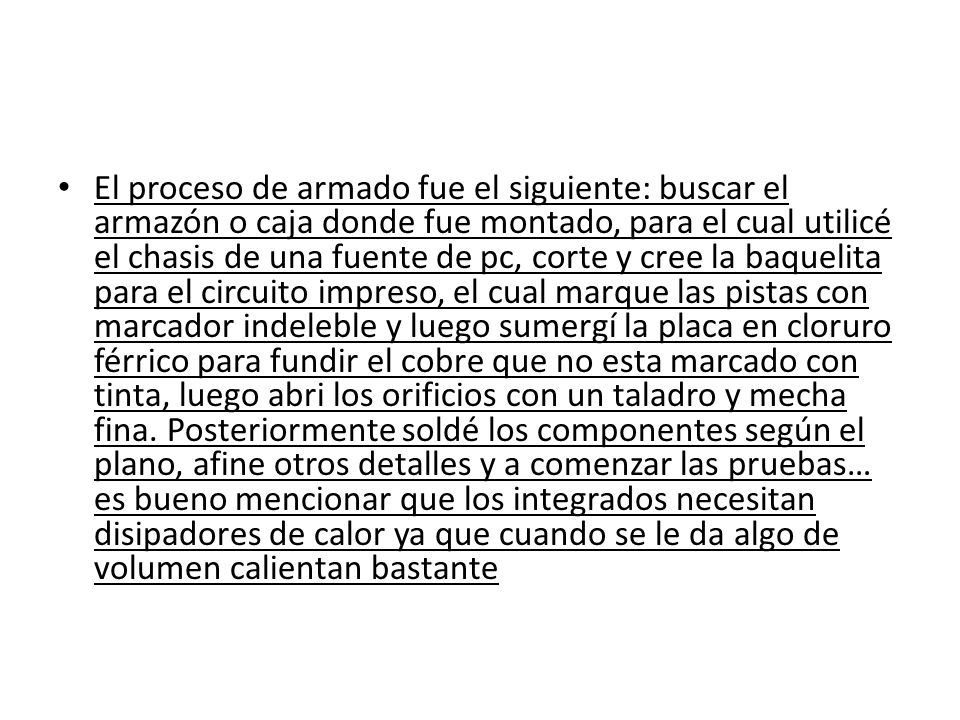

6 El proceso de armado fue el siguiente: buscar el armazón o caja donde fue montado, para el cual utilicé el chasis de una fuente de pc, corte y cree la baquelita para el circuito impreso, el cual marque las pistas con marcador indeleble y luego sumergí la placa en cloruro férrico para fundir el cobre que no esta marcado con tinta, luego abri los orificios con un taladro y mecha fina. Posteriormente soldé los componentes según el plano, afine otros detalles y a comenzar las pruebas… es bueno mencionar que los integrados necesitan disipadores de calor ya que cuando se le da algo de volumen calientan bastante

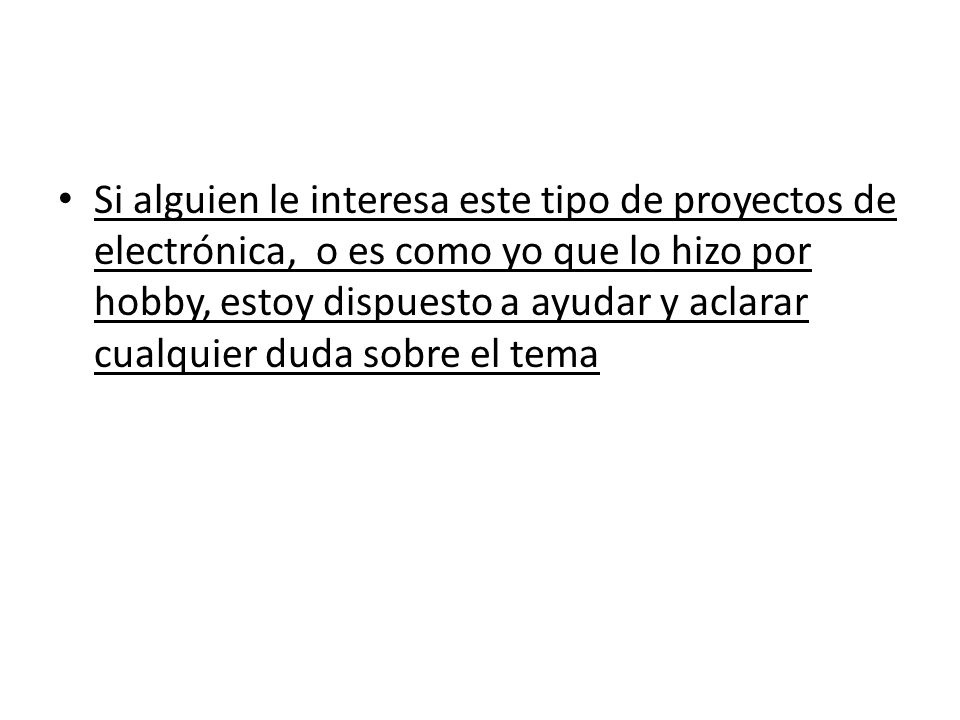

7 Si alguien le interesa este tipo de proyectos de electrónica,  o es como yo que lo hizo por hobby, estoy dispuesto a ayudar y aclarar cualquier duda sobre el tema

8

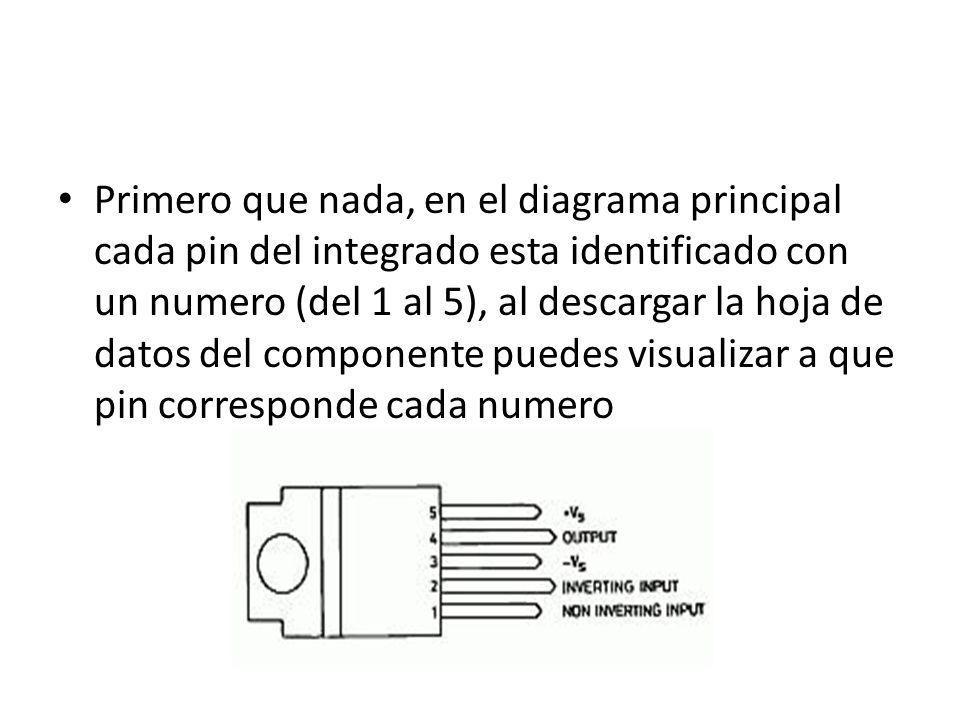

9 Primero que nada, en el diagrama principal cada pin del integrado esta identificado con un numero (del 1 al 5), al descargar la hoja de datos del componente puedes visualizar a que pin corresponde cada numero
