SISTEMAS OPERATIVOS II

Presentación del tema: "SISTEMAS OPERATIVOS II"— Transcripción de la presentación:

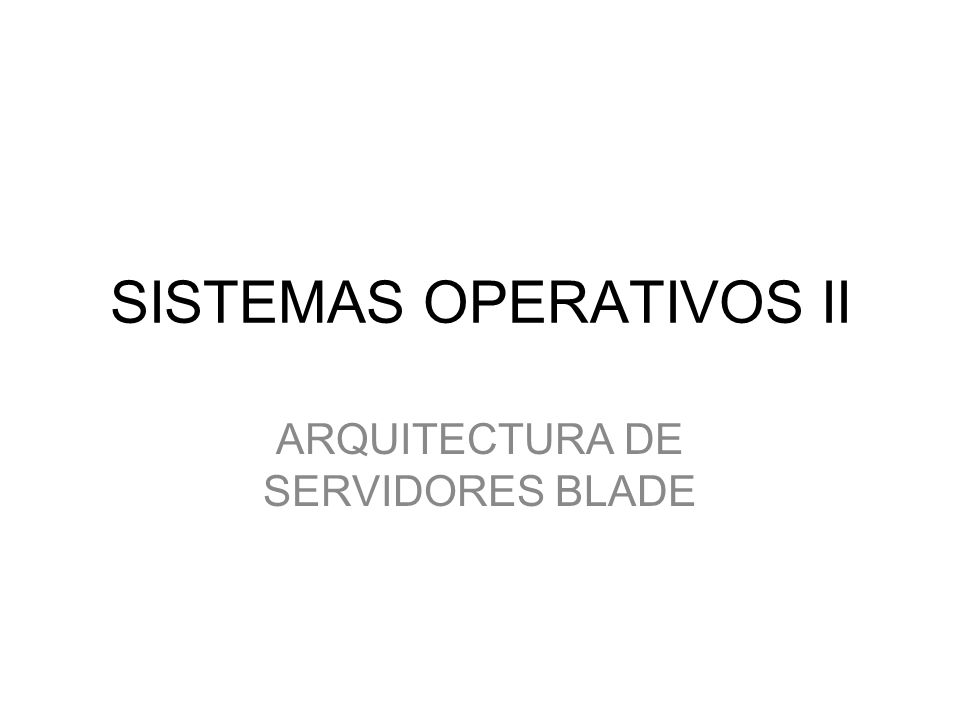

1 SISTEMAS OPERATIVOS II
ARQUITECTURA DE SERVIDORES BLADE

2 ARQUITECTURA DE SERVIDORES BLADE

3 ARQUITECTURA DE SERVIDORES BLADE

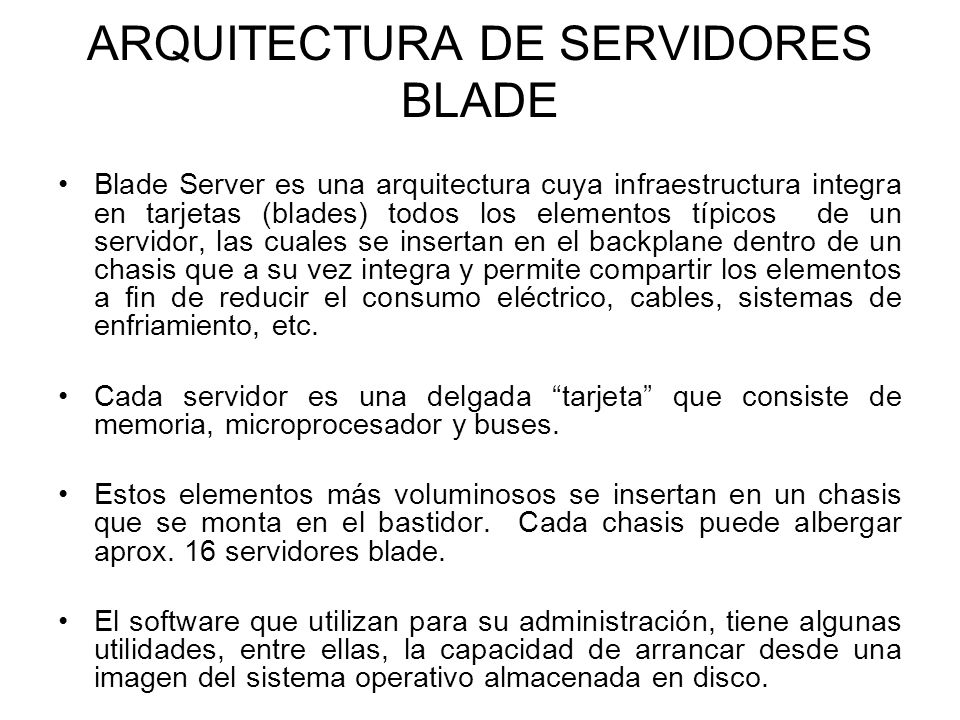

Blade Server es una arquitectura cuya infraestructura integra en tarjetas (blades) todos los elementos típicos de un servidor, las cuales se insertan en el backplane dentro de un chasis que a su vez integra y permite compartir los elementos a fin de reducir el consumo eléctrico, cables, sistemas de enfriamiento, etc. Cada servidor es una delgada “tarjeta” que consiste de memoria, microprocesador y buses. Estos elementos más voluminosos se insertan en un chasis que se monta en el bastidor. Cada chasis puede albergar aprox. 16 servidores blade. El software que utilizan para su administración, tiene algunas utilidades, entre ellas, la capacidad de arrancar desde una imagen del sistema operativo almacenada en disco.

4 ARQUITECTURA DE SERVIDORES BLADE

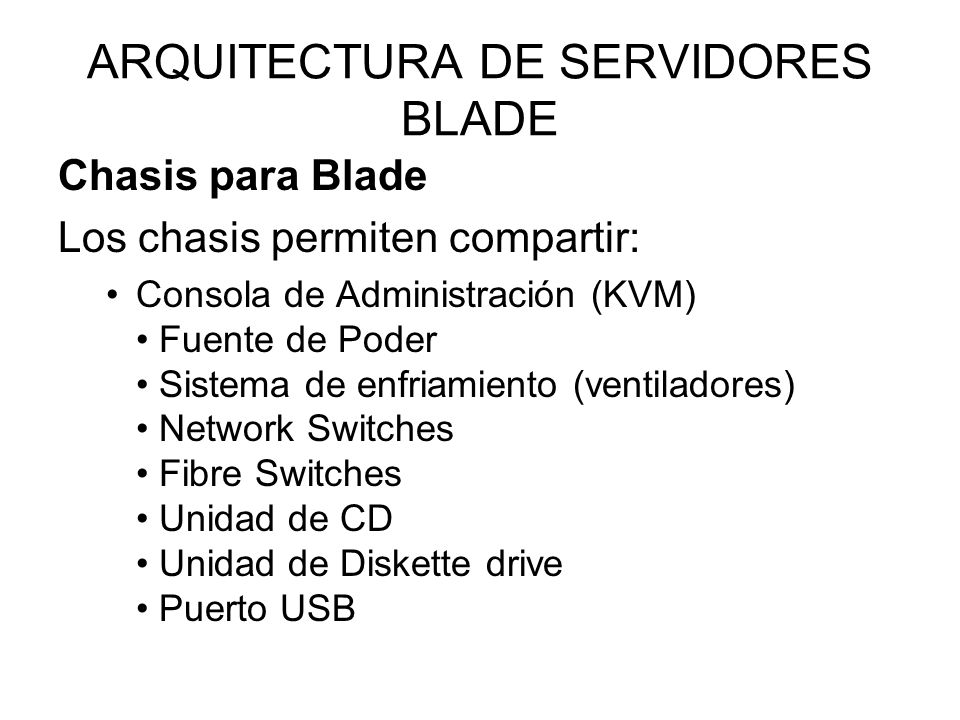

Chasis para Blade Los chasis permiten compartir: • Consola de Administración (KVM) • Fuente de Poder • Sistema de enfriamiento (ventiladores) • Network Switches • Fibre Switches • Unidad de CD • Unidad de Diskette drive • Puerto USB

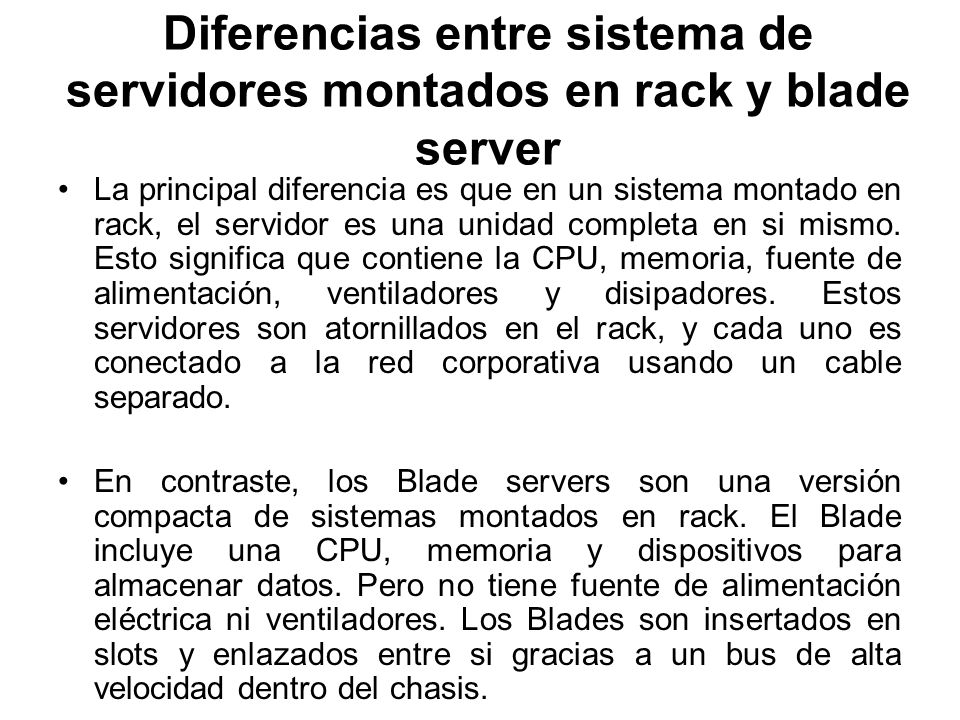

5 Diferencias entre sistema de servidores montados en rack y blade server
La principal diferencia es que en un sistema montado en rack, el servidor es una unidad completa en si mismo. Esto significa que contiene la CPU, memoria, fuente de alimentación, ventiladores y disipadores. Estos servidores son atornillados en el rack, y cada uno es conectado a la red corporativa usando un cable separado. En contraste, los Blade servers son una versión compacta de sistemas montados en rack. El Blade incluye una CPU, memoria y dispositivos para almacenar datos. Pero no tiene fuente de alimentación eléctrica ni ventiladores. Los Blades son insertados en slots y enlazados entre si gracias a un bus de alta velocidad dentro del chasis.

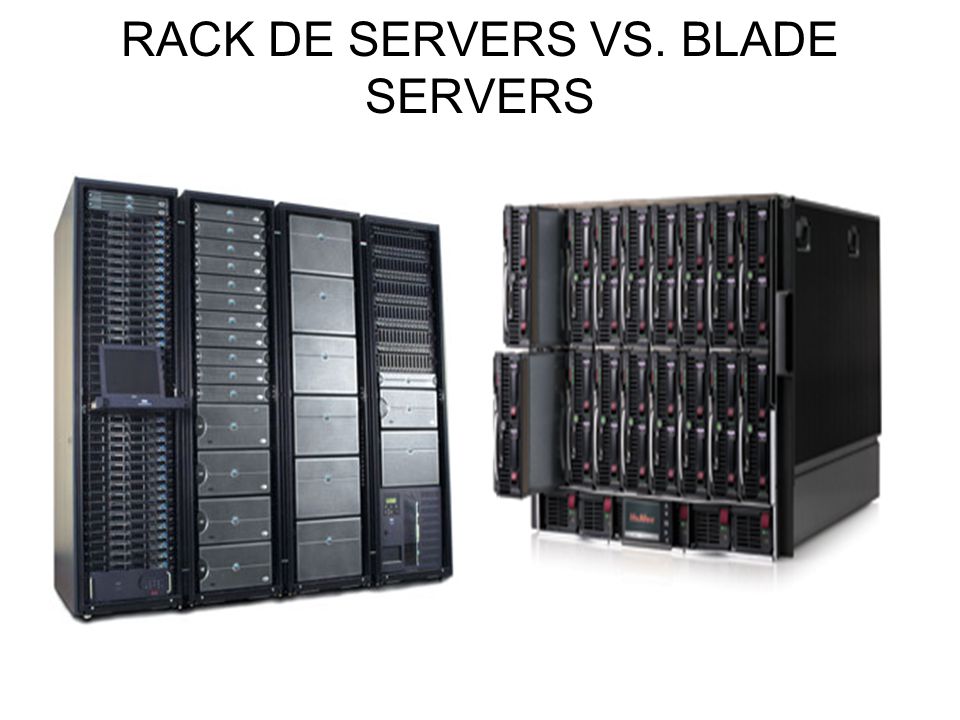

6 RACK DE SERVERS VS. BLADE SERVERS

7 ARQUITECTURA DE SERVIDORES BLADE

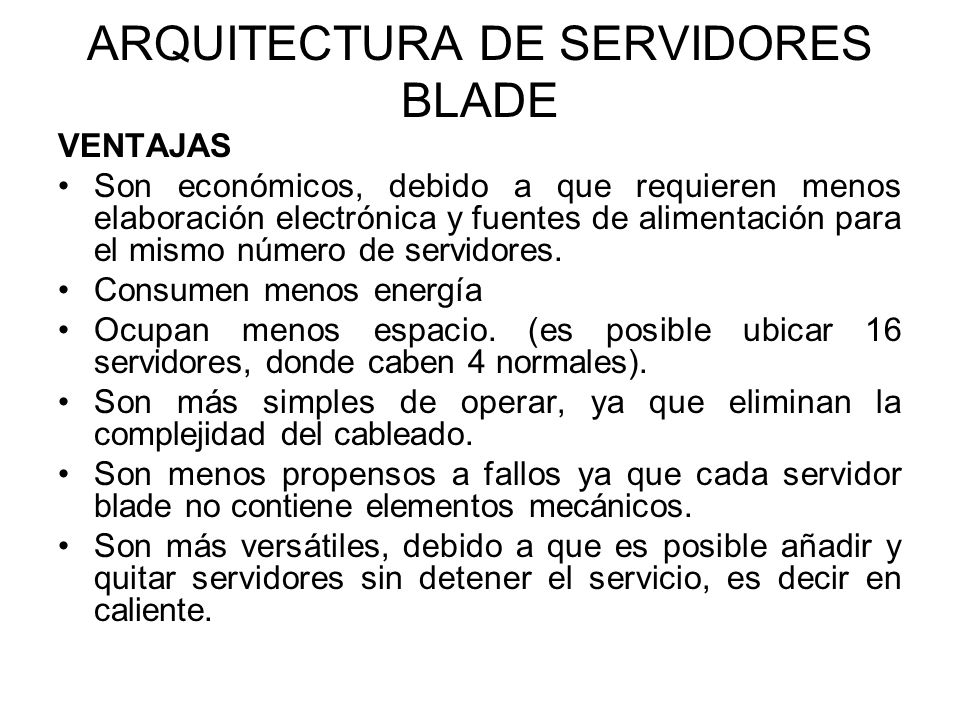

VENTAJAS Son económicos, debido a que requieren menos elaboración electrónica y fuentes de alimentación para el mismo número de servidores. Consumen menos energía Ocupan menos espacio. (es posible ubicar 16 servidores, donde caben 4 normales). Son más simples de operar, ya que eliminan la complejidad del cableado. Son menos propensos a fallos ya que cada servidor blade no contiene elementos mecánicos. Son más versátiles, debido a que es posible añadir y quitar servidores sin detener el servicio, es decir en caliente.

8 ARQUITECTURA DE SERVIDORES BLADE

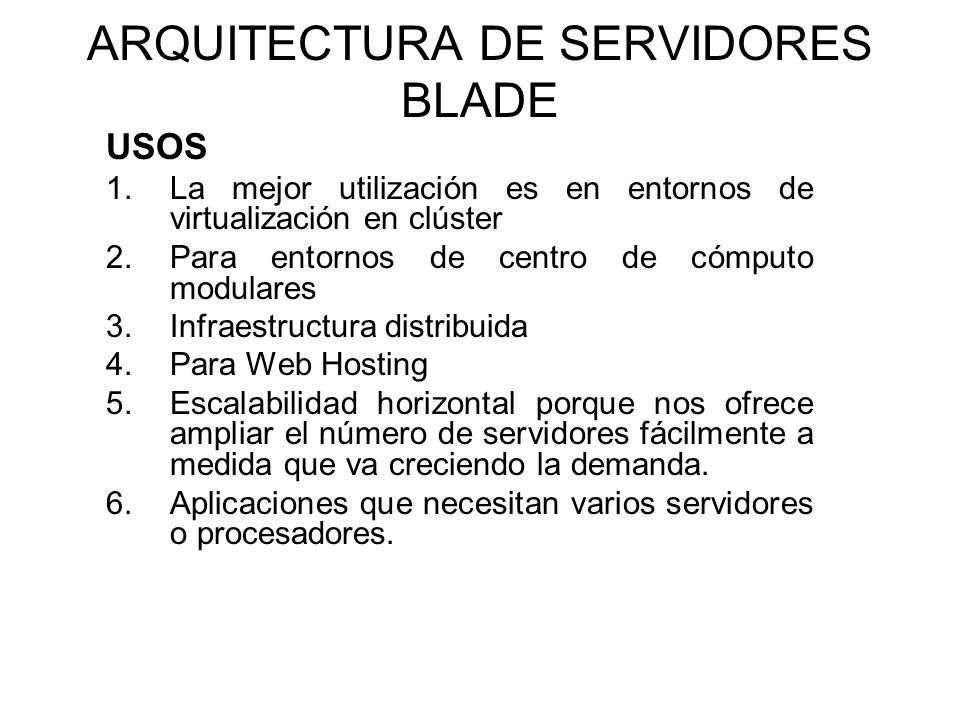

USOS La mejor utilización es en entornos de virtualización en clúster Para entornos de centro de cómputo modulares Infraestructura distribuida Para Web Hosting Escalabilidad horizontal porque nos ofrece ampliar el número de servidores fácilmente a medida que va creciendo la demanda. Aplicaciones que necesitan varios servidores o procesadores.

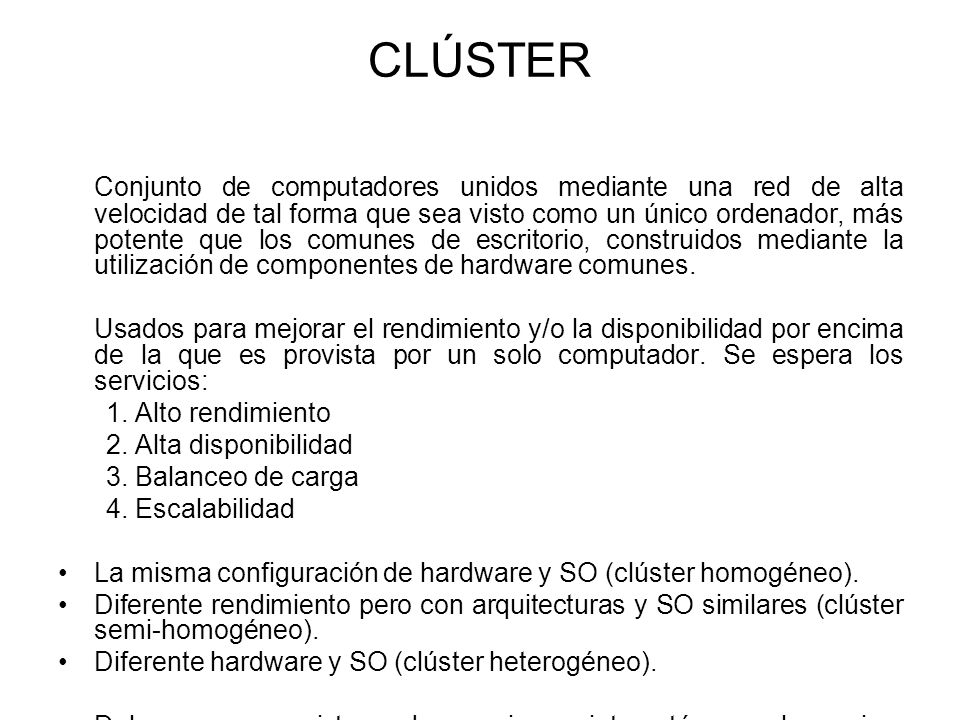

9 CLÚSTER Conjunto de computadores unidos mediante una red de alta velocidad de tal forma que sea visto como un único ordenador, más potente que los comunes de escritorio, construidos mediante la utilización de componentes de hardware comunes. Usados para mejorar el rendimiento y/o la disponibilidad por encima de la que es provista por un solo computador. Se espera los servicios: 1. Alto rendimiento 2. Alta disponibilidad 3. Balanceo de carga 4. Escalabilidad La misma configuración de hardware y SO (clúster homogéneo). Diferente rendimiento pero con arquitecturas y SO similares (clúster semi-homogéneo). Diferente hardware y SO (clúster heterogéneo). Debe proveer un sistema de manejo que interactúe con el usuario y los procesos que corren en él para optimizar el funcionamiento.

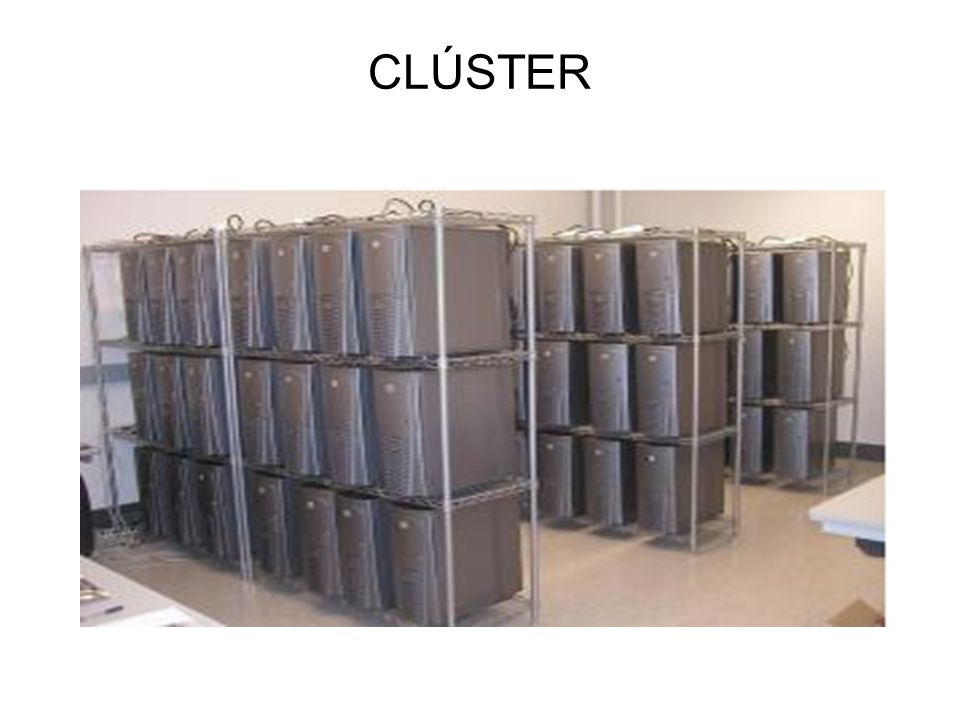

10 CLÚSTER

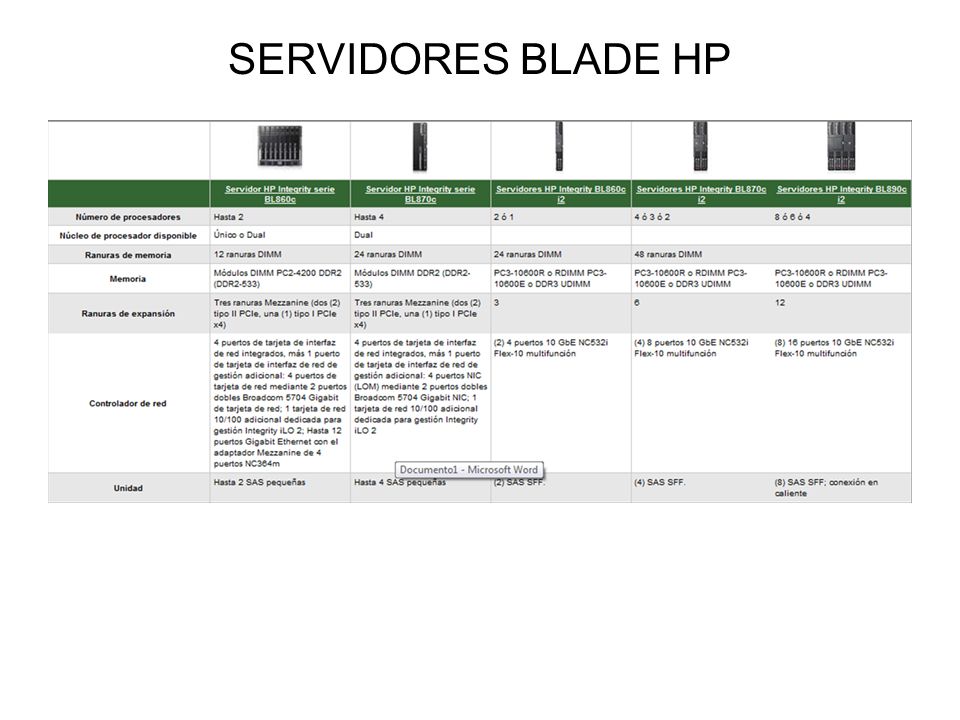

11 SERVIDORES BLADE HP

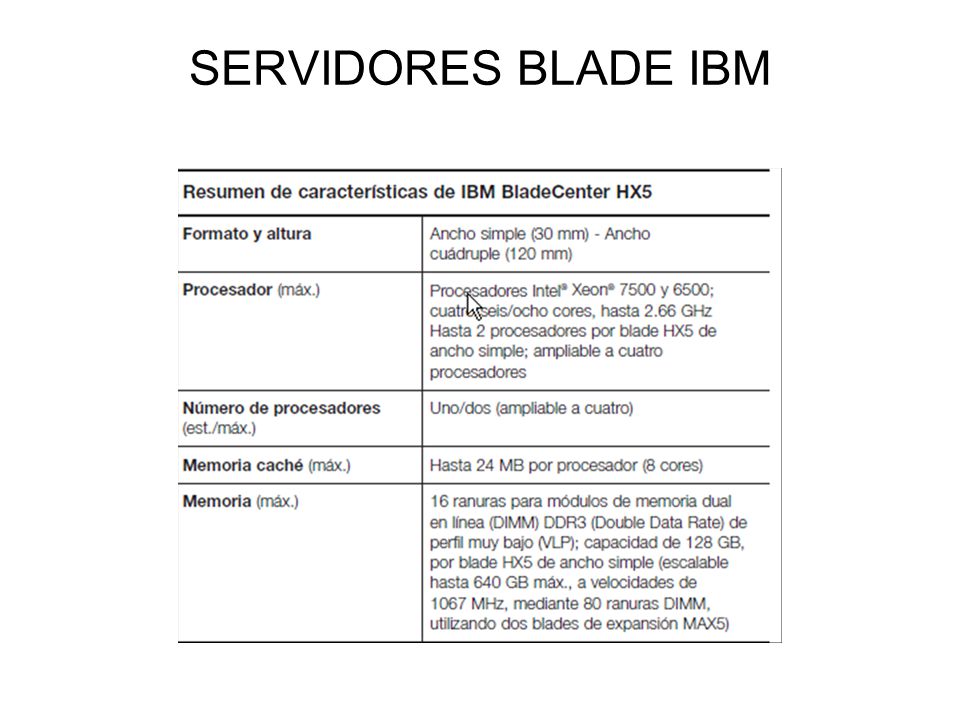

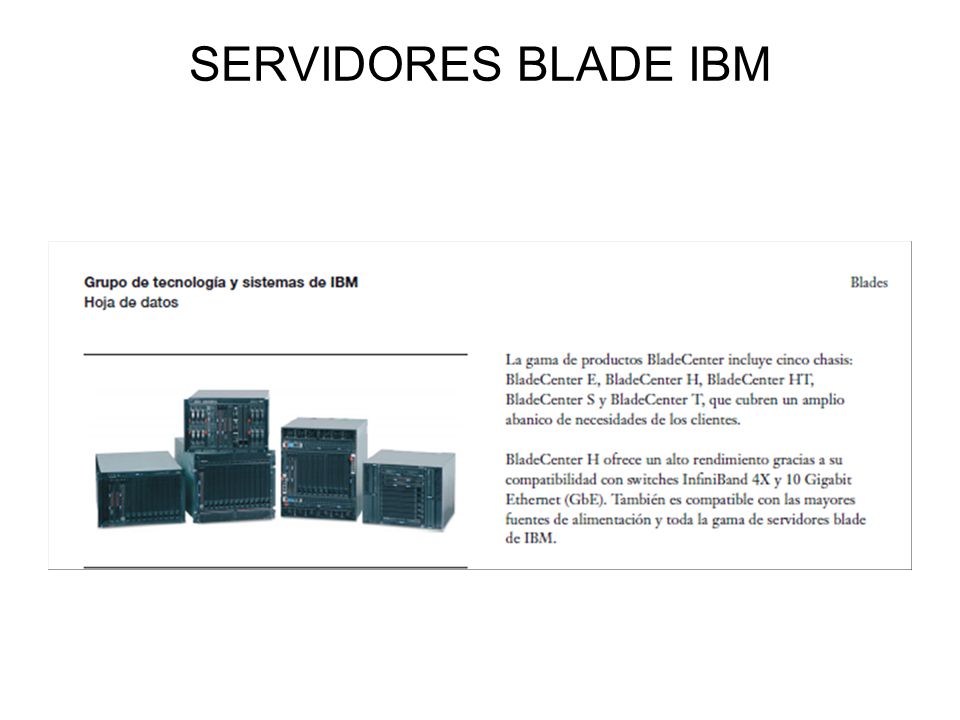

12 SERVIDORES BLADE IBM

13 SERVIDORES BLADE IBM

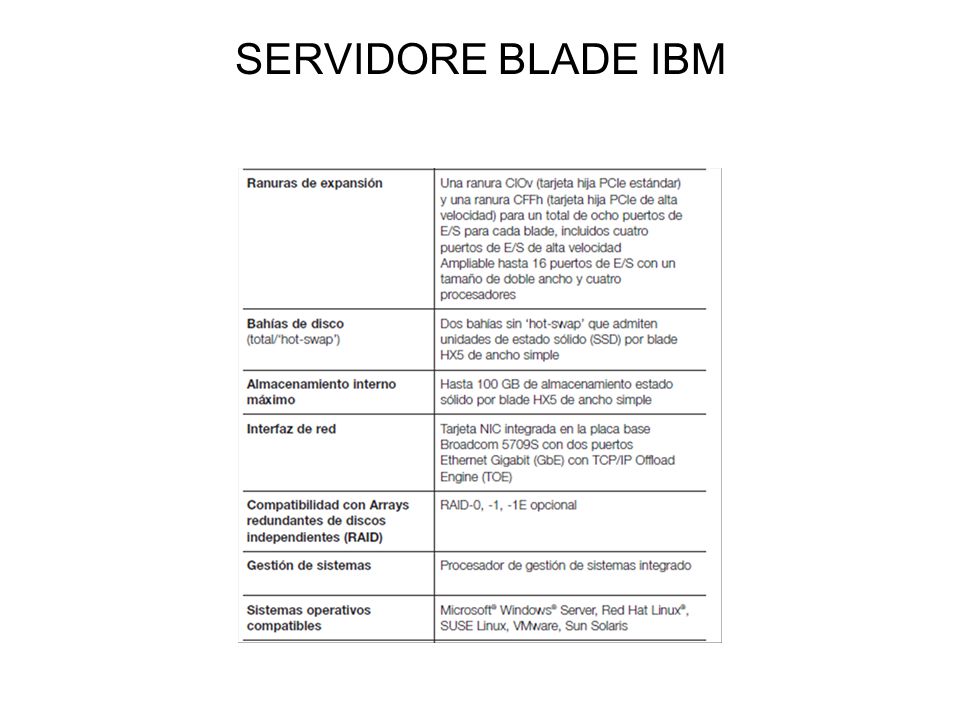

14 SERVIDORE BLADE IBM

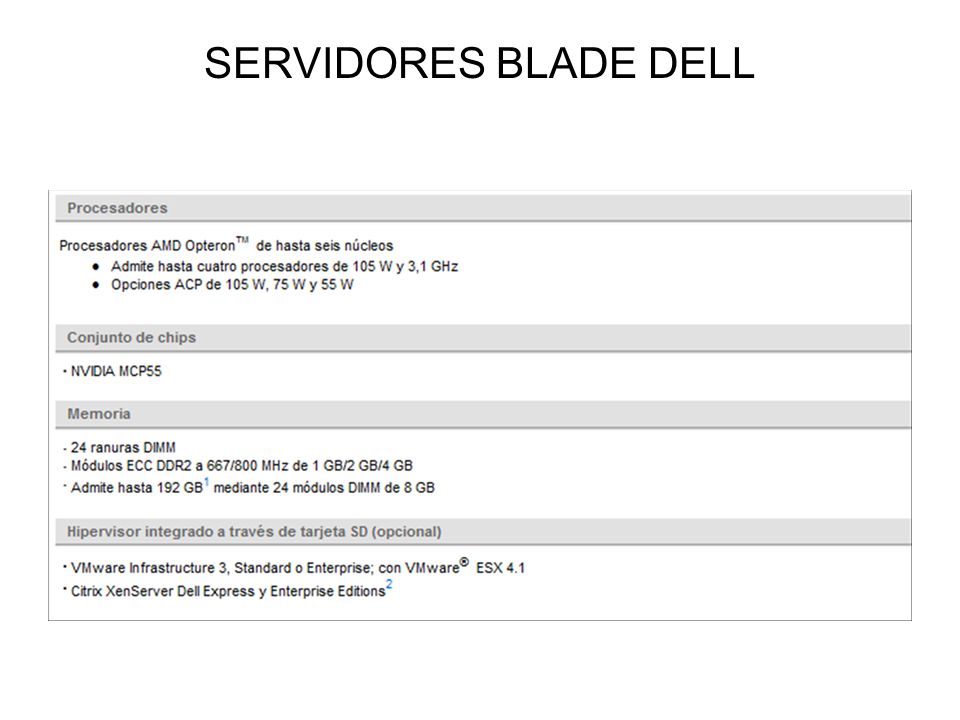

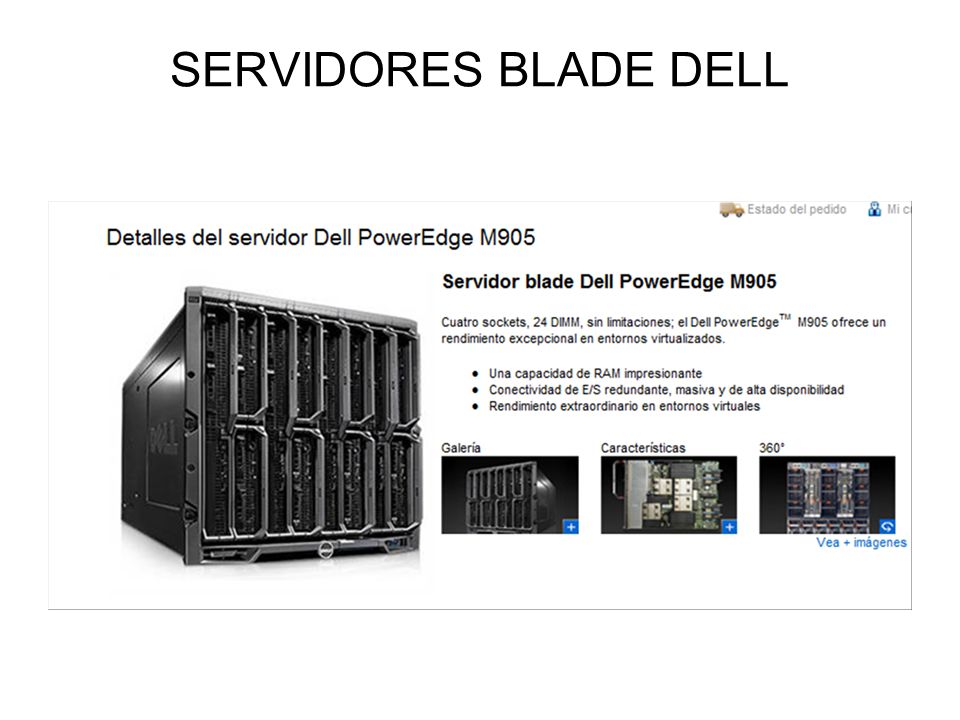

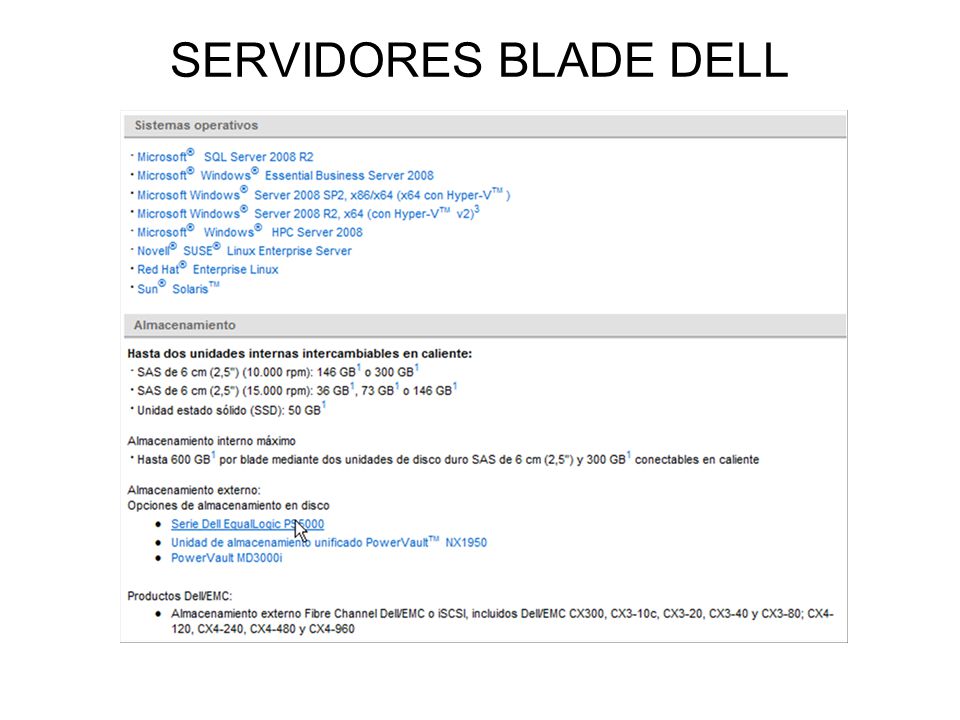

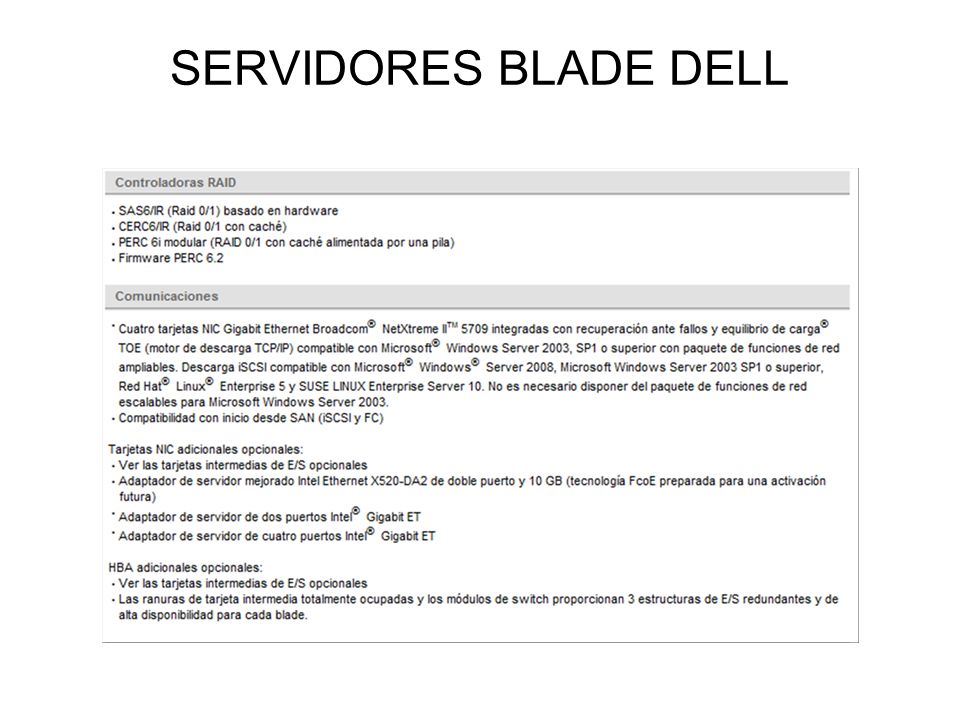

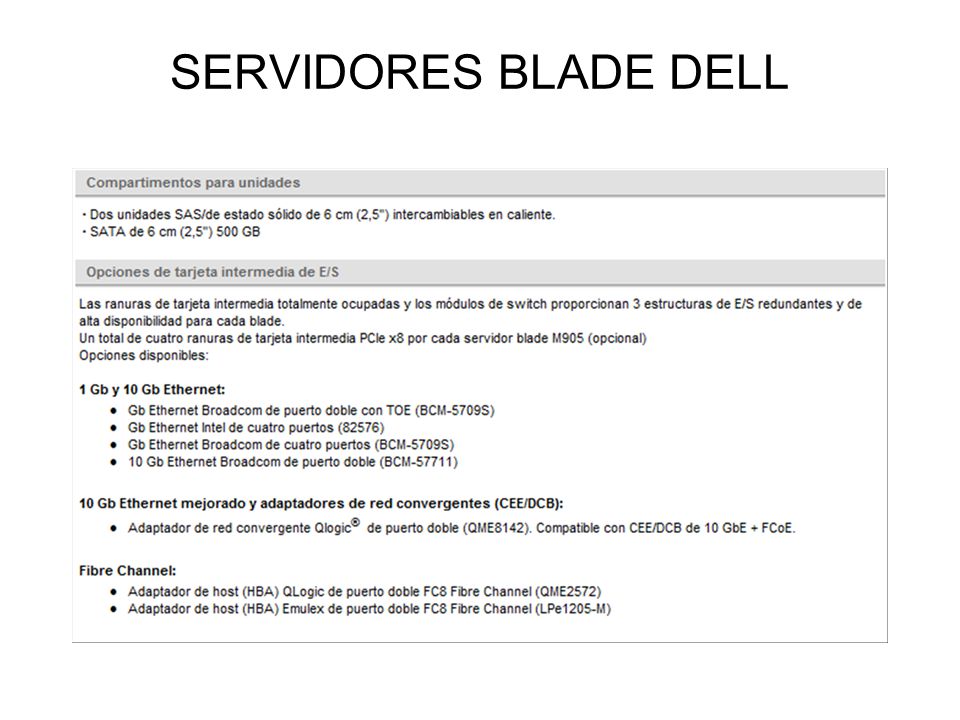

15 SERVIDORES BLADE DELL

16 SERVIDORES BLADE DELL

17 SERVIDORES BLADE DELL

18 SERVIDORES BLADE DELL

19 SERVIDORES BLADE DELL

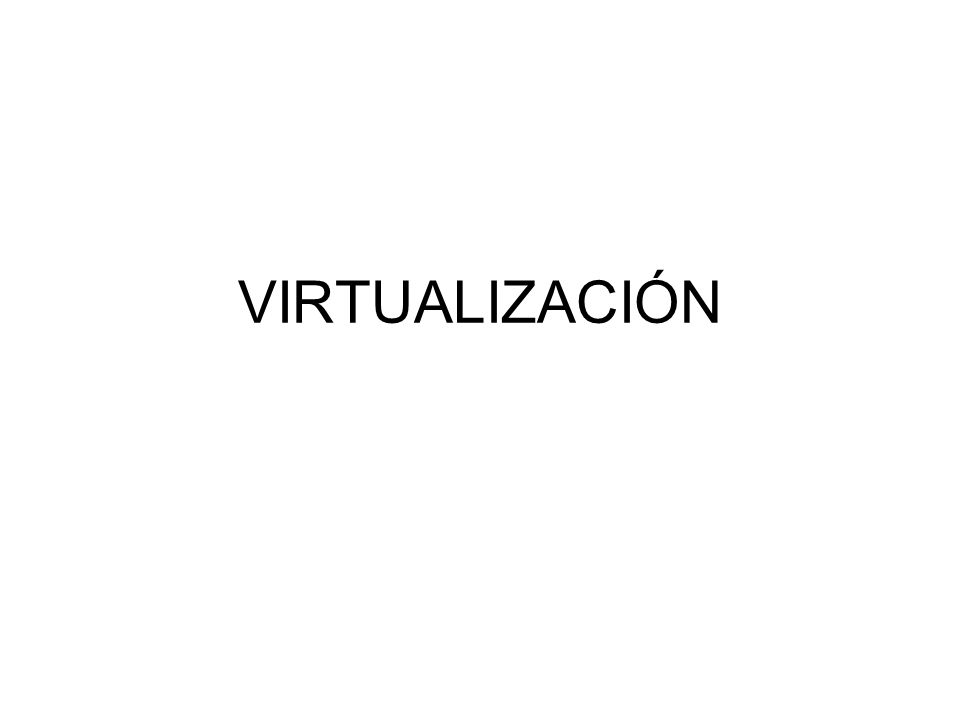

20 VIRTUALIZACIÓN

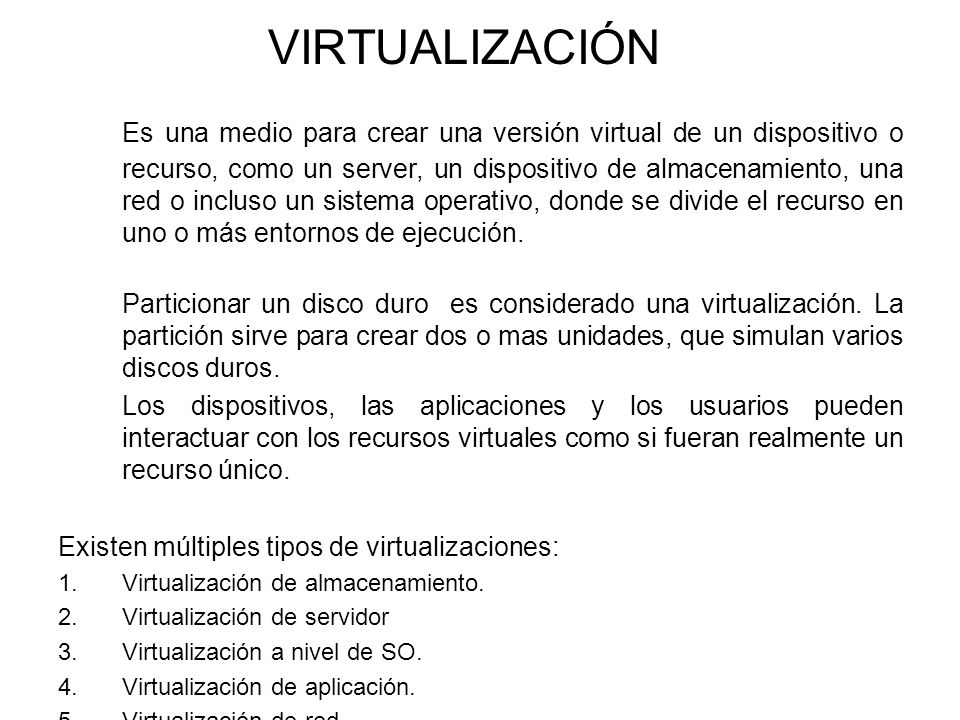

21 VIRTUALIZACIÓN Es una medio para crear una versión virtual de un dispositivo o recurso, como un server, un dispositivo de almacenamiento, una red o incluso un sistema operativo, donde se divide el recurso en uno o más entornos de ejecución. Particionar un disco duro es considerado una virtualización. La partición sirve para crear dos o mas unidades, que simulan varios discos duros. Los dispositivos, las aplicaciones y los usuarios pueden interactuar con los recursos virtuales como si fueran realmente un recurso único. Existen múltiples tipos de virtualizaciones: Virtualización de almacenamiento. Virtualización de servidor Virtualización a nivel de SO. Virtualización de aplicación. Virtualización de red.

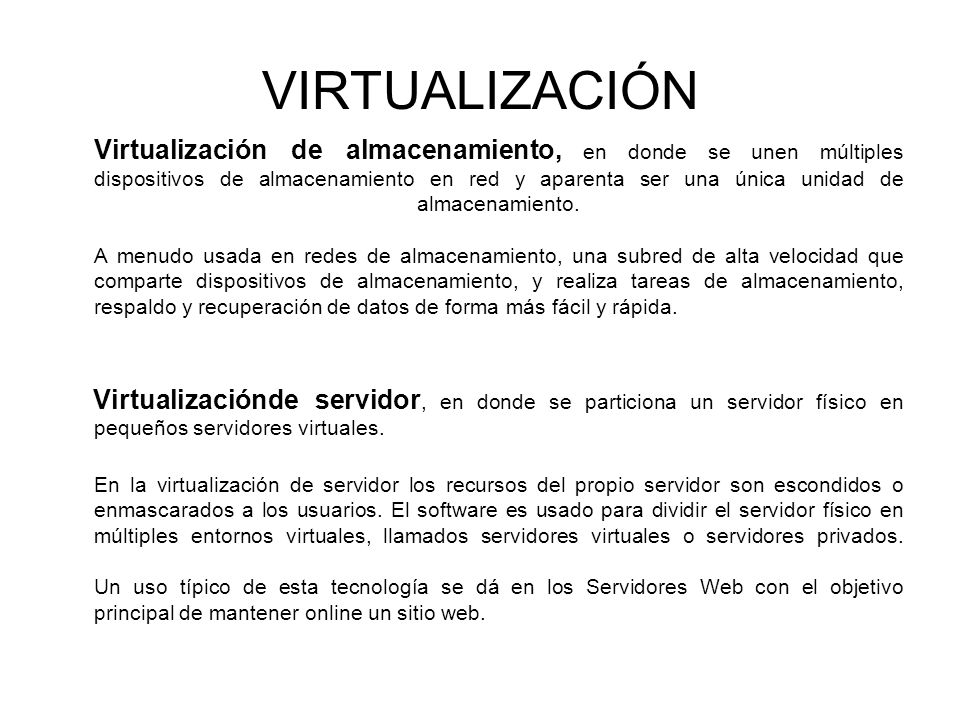

22 VIRTUALIZACIÓN Virtualización de almacenamiento, en donde se unen múltiples dispositivos de almacenamiento en red y aparenta ser una única unidad de almacenamiento. A menudo usada en redes de almacenamiento, una subred de alta velocidad que comparte dispositivos de almacenamiento, y realiza tareas de almacenamiento, respaldo y recuperación de datos de forma más fácil y rápida. Virtualizaciónde servidor, en donde se particiona un servidor físico en pequeños servidores virtuales. En la virtualización de servidor los recursos del propio servidor son escondidos o enmascarados a los usuarios. El software es usado para dividir el servidor físico en múltiples entornos virtuales, llamados servidores virtuales o servidores privados. Un uso típico de esta tecnología se dá en los Servidores Web con el objetivo principal de mantener online un sitio web.

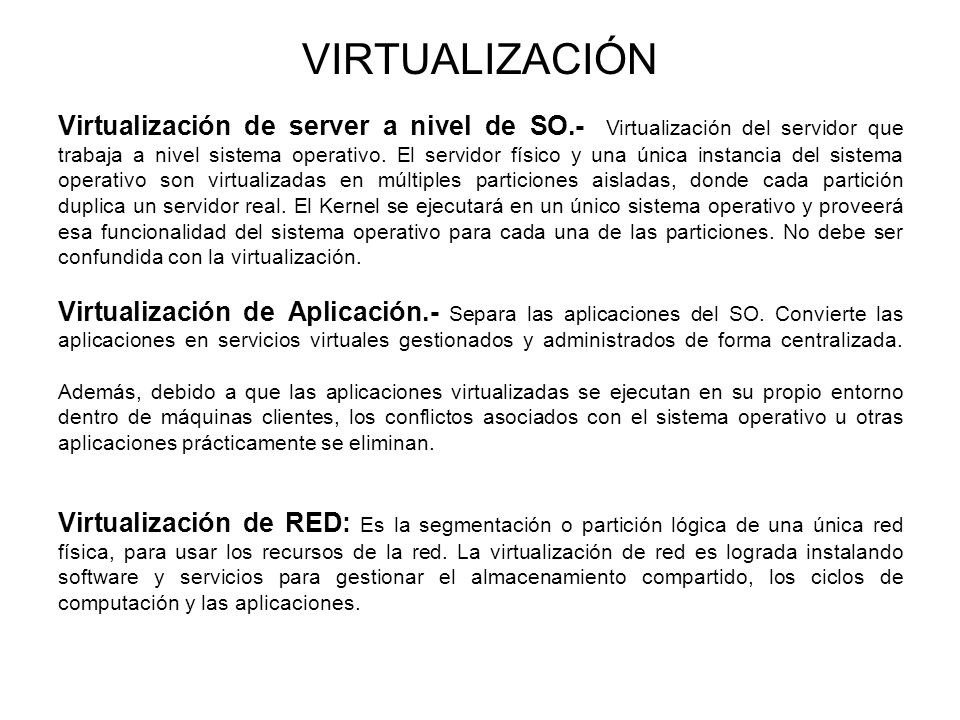

23 VIRTUALIZACIÓN Virtualización de server a nivel de SO.- Virtualización del servidor que trabaja a nivel sistema operativo. El servidor físico y una única instancia del sistema operativo son virtualizadas en múltiples particiones aisladas, donde cada partición duplica un servidor real. El Kernel se ejecutará en un único sistema operativo y proveerá esa funcionalidad del sistema operativo para cada una de las particiones. No debe ser confundida con la virtualización. Virtualización de Aplicación.- Separa las aplicaciones del SO. Convierte las aplicaciones en servicios virtuales gestionados y administrados de forma centralizada. Además, debido a que las aplicaciones virtualizadas se ejecutan en su propio entorno dentro de máquinas clientes, los conflictos asociados con el sistema operativo u otras aplicaciones prácticamente se eliminan. Virtualización de RED: Es la segmentación o partición lógica de una única red física, para usar los recursos de la red. La virtualización de red es lograda instalando software y servicios para gestionar el almacenamiento compartido, los ciclos de computación y las aplicaciones.

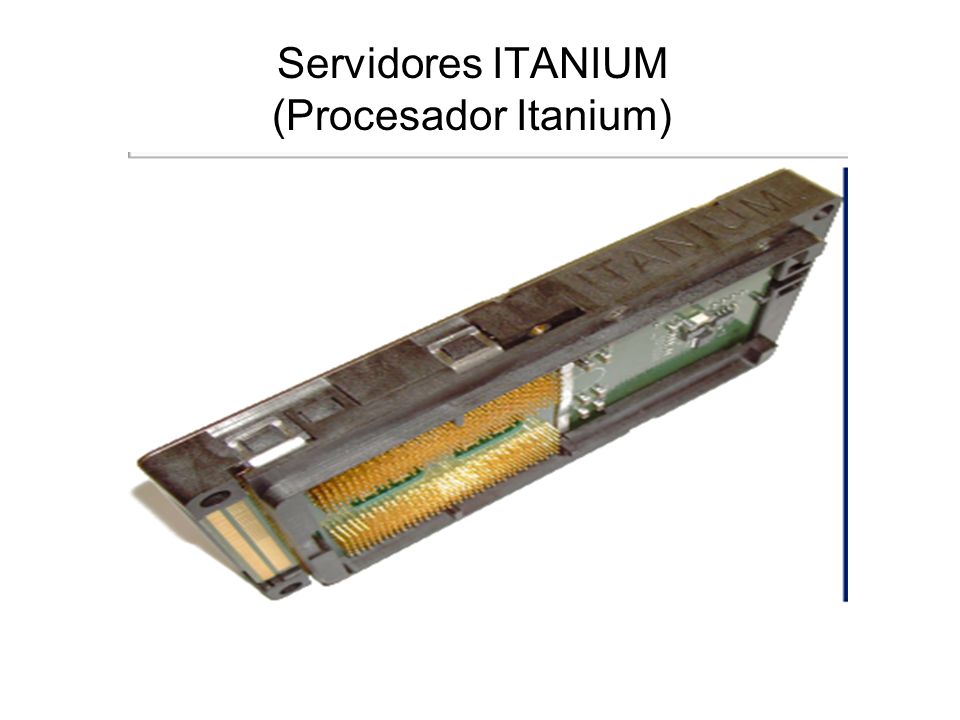

24 Servidores ITANIUM (Procesador Itanium)

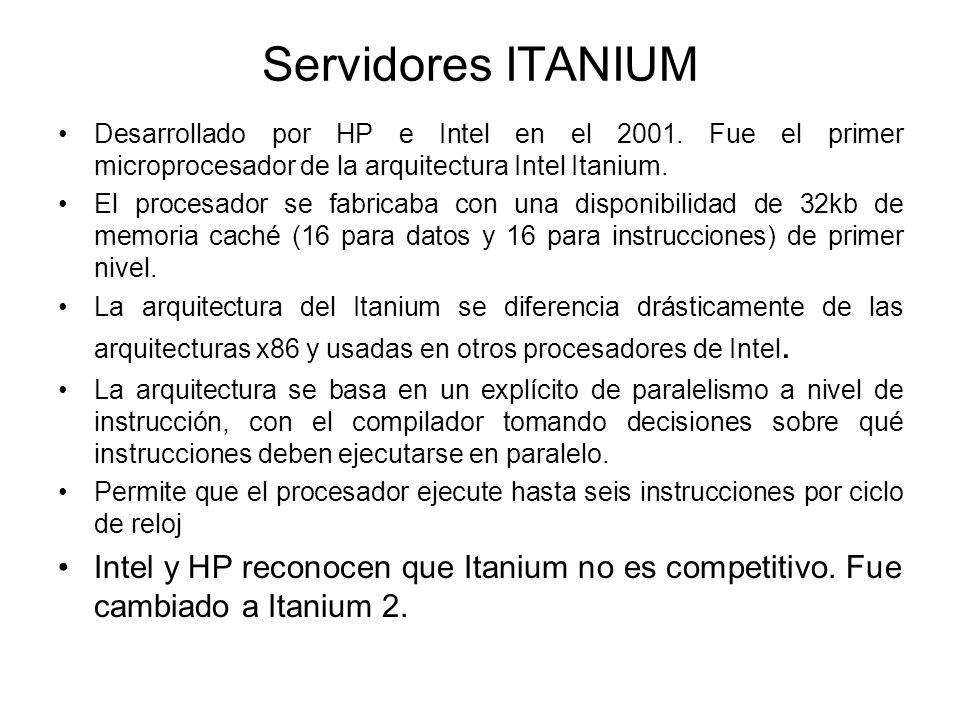

25 Servidores ITANIUM Desarrollado por HP e Intel en el Fue el primer microprocesador de la arquitectura Intel Itanium. El procesador se fabricaba con una disponibilidad de 32kb de memoria caché (16 para datos y 16 para instrucciones) de primer nivel. La arquitectura del Itanium se diferencia drásticamente de las arquitecturas x86 y usadas en otros procesadores de Intel. La arquitectura se basa en un explícito de paralelismo a nivel de instrucción, con el compilador tomando decisiones sobre qué instrucciones deben ejecutarse en paralelo. Permite que el procesador ejecute hasta seis instrucciones por ciclo de reloj Intel y HP reconocen que Itanium no es competitivo. Fue cambiado a Itanium 2.

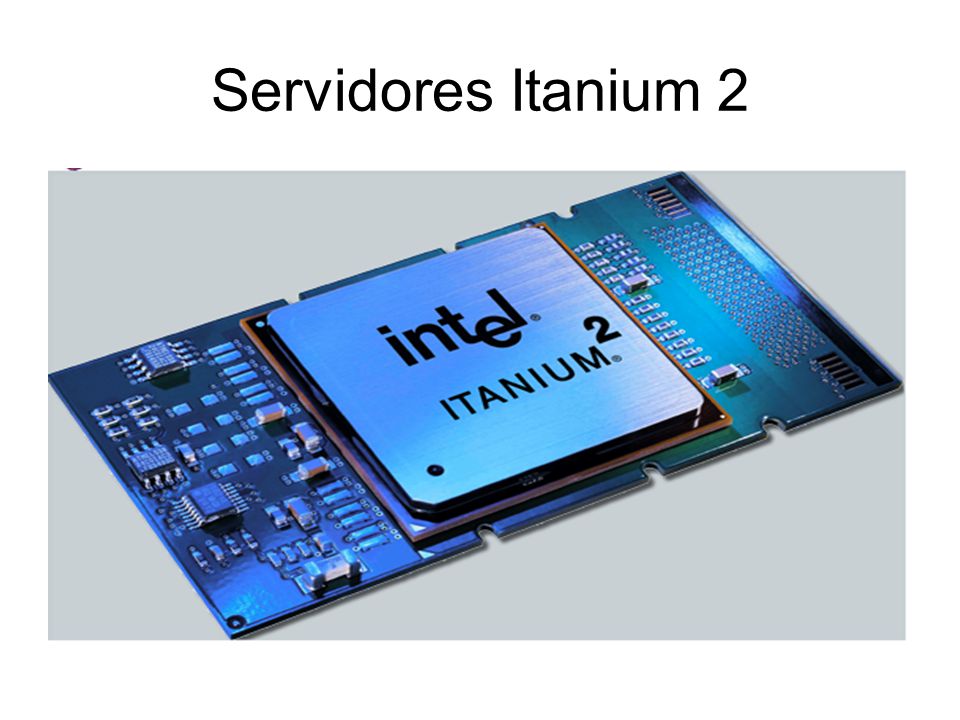

26 Servidores Itanium 2

27 Servidores Itanium 2 Los chips Itanium son procesadores de 64-bit creados para funcionar en servidores con tolerancia a fallos y que exigen un alto tiempo de actividad. Tukwila es el procesador más rápido de Intel hasta la fecha, ya que según la compañía, “duplica el rendimiento de su predecesor y añade nuevas características de escalabilidad, fiabilidad y virtualización”. El chip tiene un diseño de cuatro núcleos y actualizará la actual serie de chips Itanium 9100.

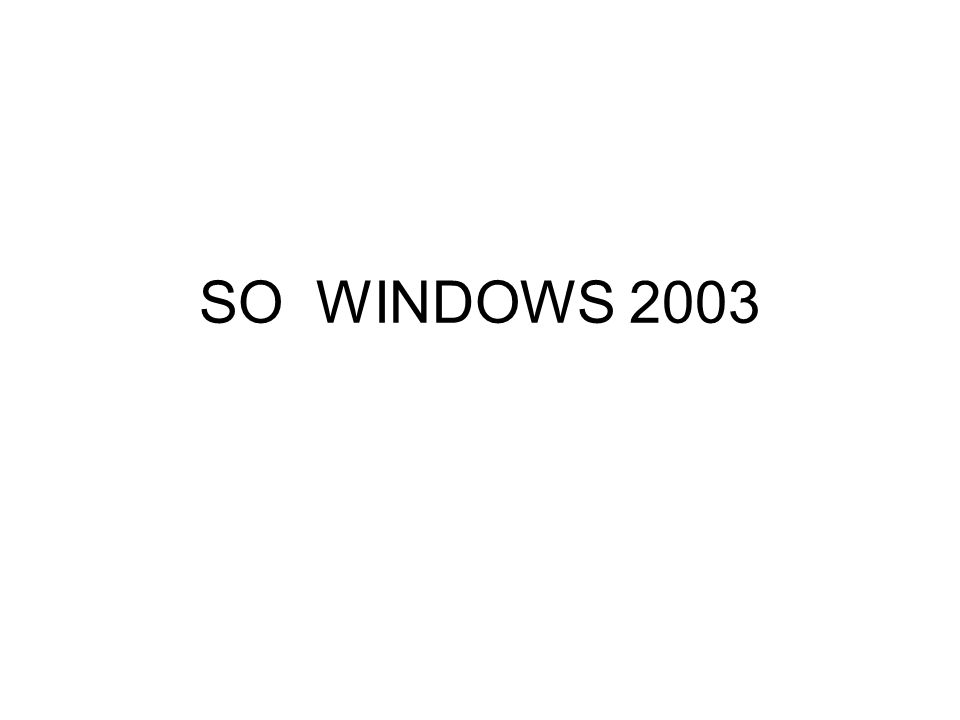

28 SO WINDOWS 2003

29 CARACTERÍSTICAS DE SO WINDOWS 2003
SO basado en la tecnología NT con versión del núcleo 5.2 pertenece a la familia Windows para servidores salió al mercado en el año 2003. Características principales Sistema de archivos NTFS Quotas (límite de tamaño a carpetas) Cifrado y compresión de archivos, carpetas y no unidades completas. Permite montar dispositivos de almacenamiento sobre sistemas de archivos de otros dispositivos. Gestión de almacenamiento, backups... incluye gestión jerárquica del almacenamiento, consiste en utilizar un algoritmo de caché para pasar los datos menos usados de discos duros a medios ópticos o similares más lentos, y volverlos a leer a disco duro cuando se necesitan. ActiveDirectory Directorio de organización basado en LDAP (Protocolo Ligero de Acceso a Directorios), permite gestionar de forma centralizada la seguridad de una red corporativa a nivel local. Autentificación Kerberos5: Validación segura de usuarios a través de una red. DNS con registro de IP's dinámicamente Políticas de seguridad (Política de Seguridad Informática)

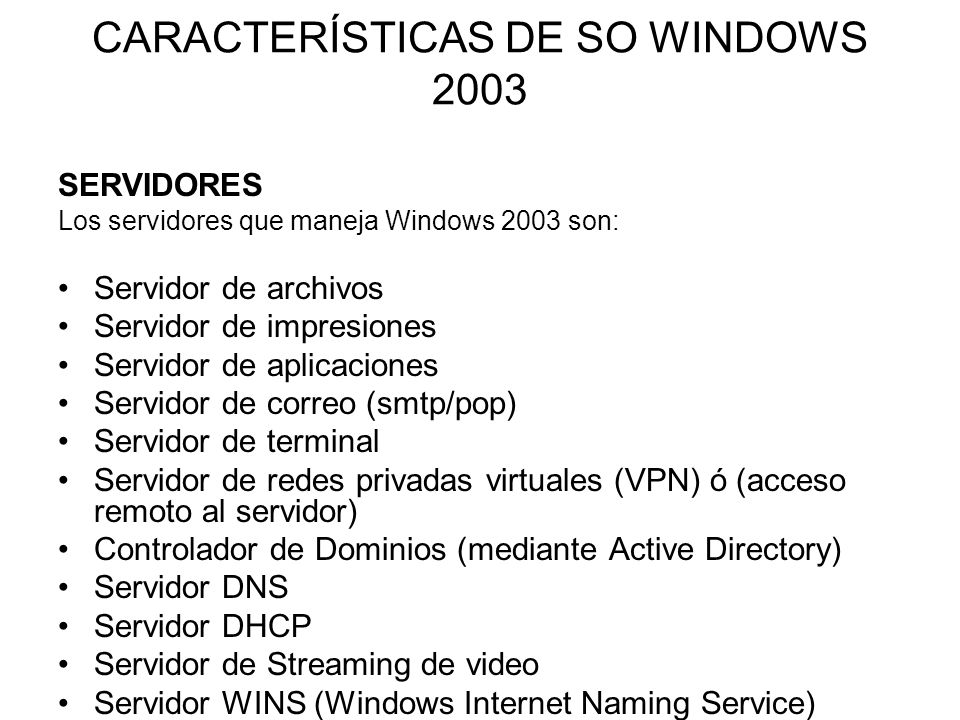

30 CARACTERÍSTICAS DE SO WINDOWS 2003
SERVIDORES Los servidores que maneja Windows 2003 son: Servidor de archivos Servidor de impresiones Servidor de aplicaciones Servidor de correo (smtp/pop) Servidor de terminal Servidor de redes privadas virtuales (VPN) ó (acceso remoto al servidor) Controlador de Dominios (mediante Active Directory) Servidor DNS Servidor DHCP Servidor de Streaming de video Servidor WINS (Windows Internet Naming Service)

31 CARACTERÍSTICAS DE SO WINDOWS 2003

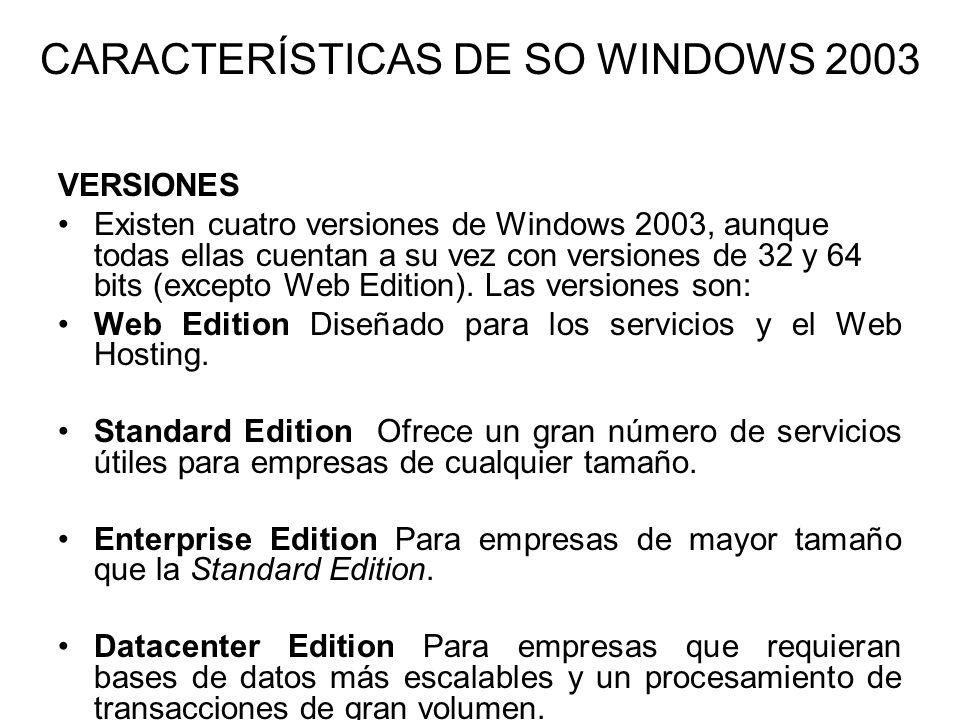

VERSIONES Existen cuatro versiones de Windows 2003, aunque todas ellas cuentan a su vez con versiones de 32 y 64 bits (excepto Web Edition). Las versiones son: Web Edition Diseñado para los servicios y el Web Hosting. Standard Edition Ofrece un gran número de servicios útiles para empresas de cualquier tamaño. Enterprise Edition Para empresas de mayor tamaño que la Standard Edition. Datacenter Edition Para empresas que requieran bases de datos más escalables y un procesamiento de transacciones de gran volumen.

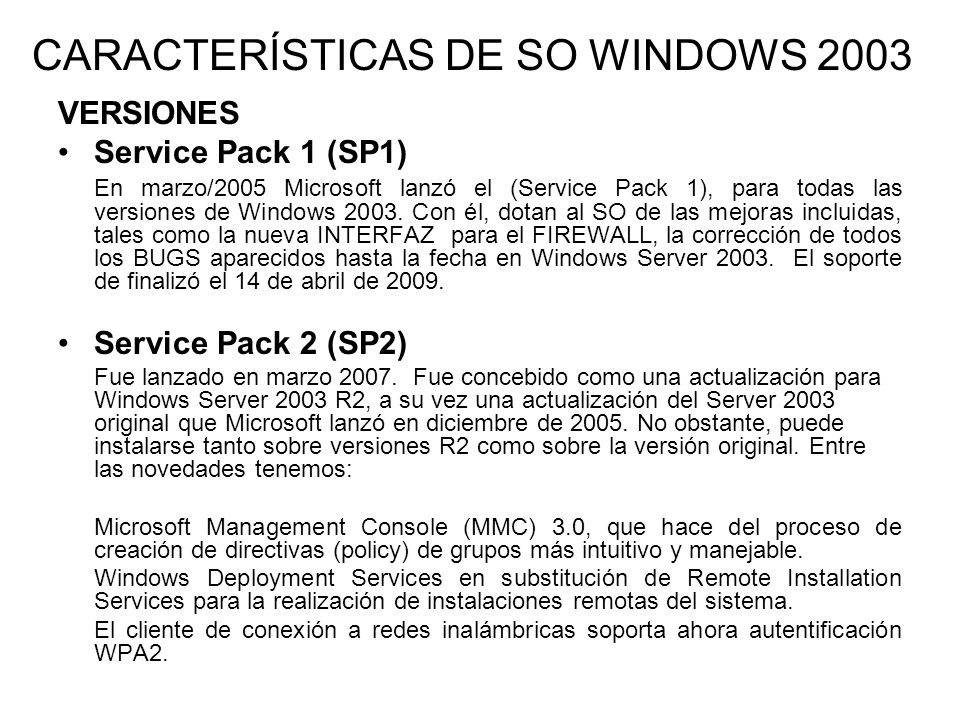

32 CARACTERÍSTICAS DE SO WINDOWS 2003
VERSIONES Service Pack 1 (SP1) En marzo/2005 Microsoft lanzó el (Service Pack 1), para todas las versiones de Windows Con él, dotan al SO de las mejoras incluidas, tales como la nueva INTERFAZ para el FIREWALL, la corrección de todos los BUGS aparecidos hasta la fecha en Windows Server El soporte de finalizó el 14 de abril de 2009. Service Pack 2 (SP2) Fue lanzado en marzo Fue concebido como una actualización para Windows Server 2003 R2, a su vez una actualización del Server 2003 original que Microsoft lanzó en diciembre de No obstante, puede instalarse tanto sobre versiones R2 como sobre la versión original. Entre las novedades tenemos: Microsoft Management Console (MMC) 3.0, que hace del proceso de creación de directivas (policy) de grupos más intuitivo y manejable. Windows Deployment Services en substitución de Remote Installation Services para la realización de instalaciones remotas del sistema. El cliente de conexión a redes inalámbricas soporta ahora autentificación WPA2.

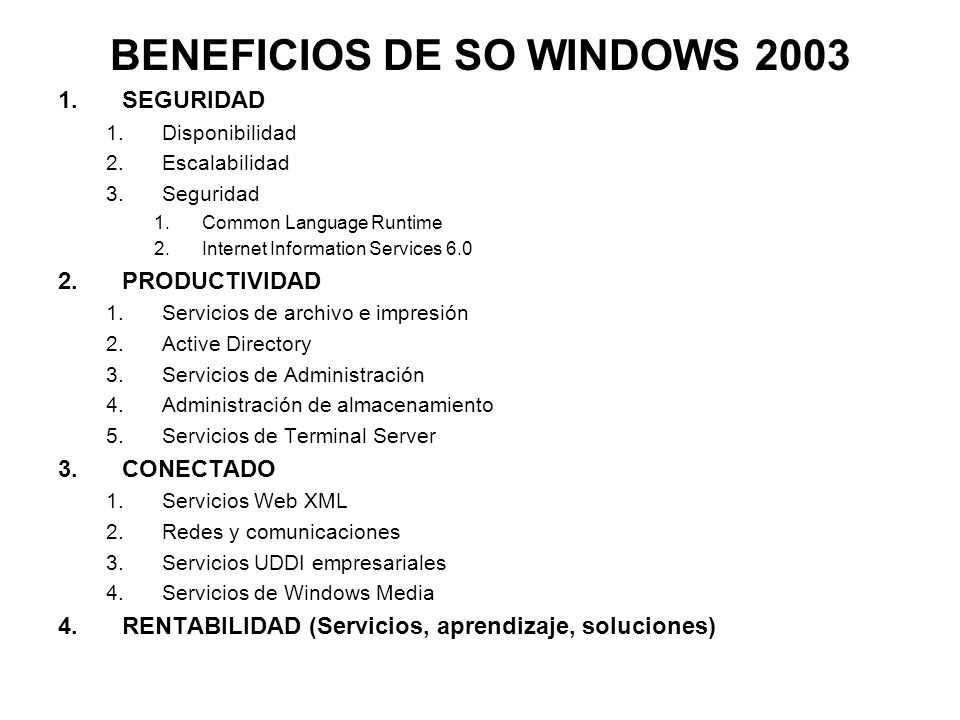

33 BENEFICIOS DE SO WINDOWS 2003
SEGURIDAD Disponibilidad Escalabilidad Seguridad Common Language Runtime Internet Information Services 6.0 PRODUCTIVIDAD Servicios de archivo e impresión Active Directory Servicios de Administración Administración de almacenamiento Servicios de Terminal Server CONECTADO Servicios Web XML Redes y comunicaciones Servicios UDDI empresariales Servicios de Windows Media RENTABILIDAD (Servicios, aprendizaje, soluciones)

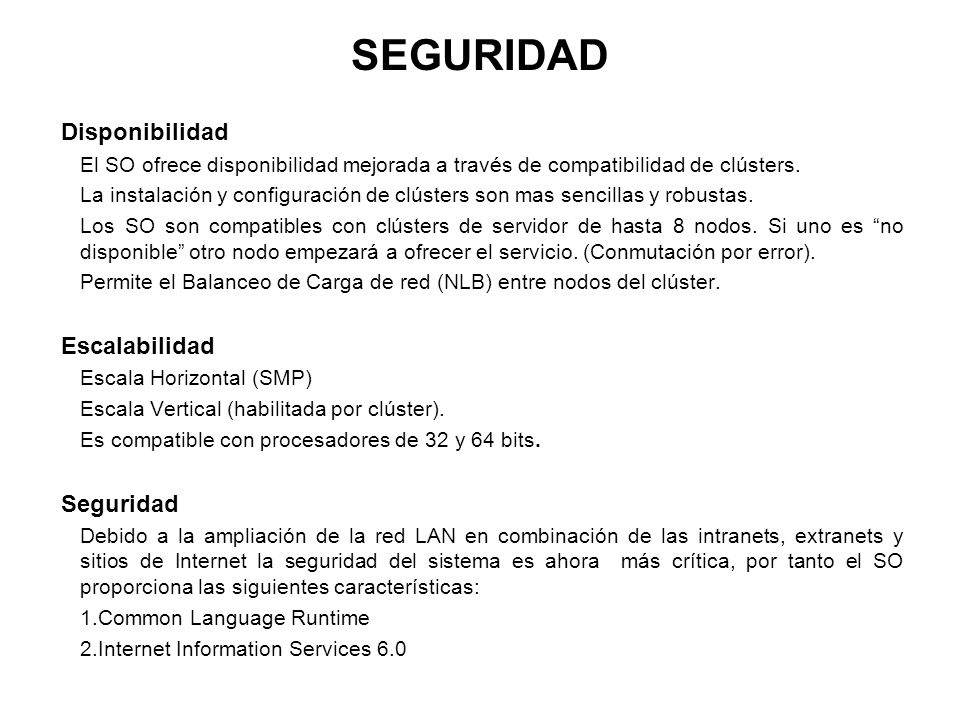

34 SEGURIDAD Disponibilidad Escalabilidad Seguridad
El SO ofrece disponibilidad mejorada a través de compatibilidad de clústers. La instalación y configuración de clústers son mas sencillas y robustas. Los SO son compatibles con clústers de servidor de hasta 8 nodos. Si uno es “no disponible” otro nodo empezará a ofrecer el servicio. (Conmutación por error). Permite el Balanceo de Carga de red (NLB) entre nodos del clúster. Escalabilidad Escala Horizontal (SMP) Escala Vertical (habilitada por clúster). Es compatible con procesadores de 32 y 64 bits. Seguridad Debido a la ampliación de la red LAN en combinación de las intranets, extranets y sitios de Internet la seguridad del sistema es ahora más crítica, por tanto el SO proporciona las siguientes características: Common Language Runtime Internet Information Services 6.0

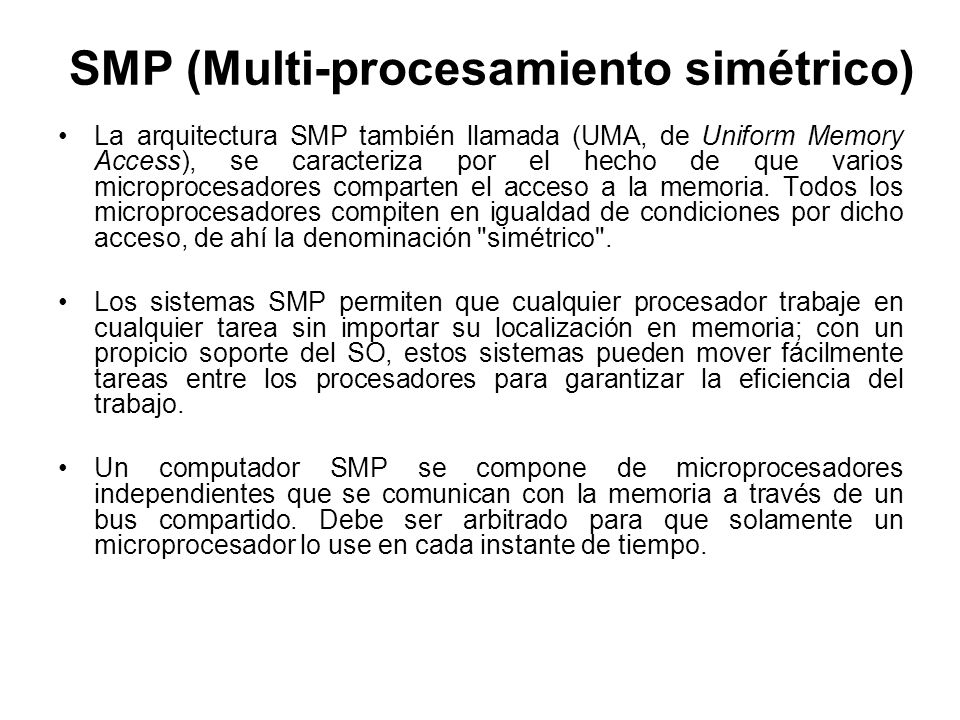

35 SMP (Multi-procesamiento simétrico)
La arquitectura SMP también llamada (UMA, de Uniform Memory Access), se caracteriza por el hecho de que varios microprocesadores comparten el acceso a la memoria. Todos los microprocesadores compiten en igualdad de condiciones por dicho acceso, de ahí la denominación "simétrico". Los sistemas SMP permiten que cualquier procesador trabaje en cualquier tarea sin importar su localización en memoria; con un propicio soporte del SO, estos sistemas pueden mover fácilmente tareas entre los procesadores para garantizar la eficiencia del trabajo. Un computador SMP se compone de microprocesadores independientes que se comunican con la memoria a través de un bus compartido. Debe ser arbitrado para que solamente un microprocesador lo use en cada instante de tiempo.

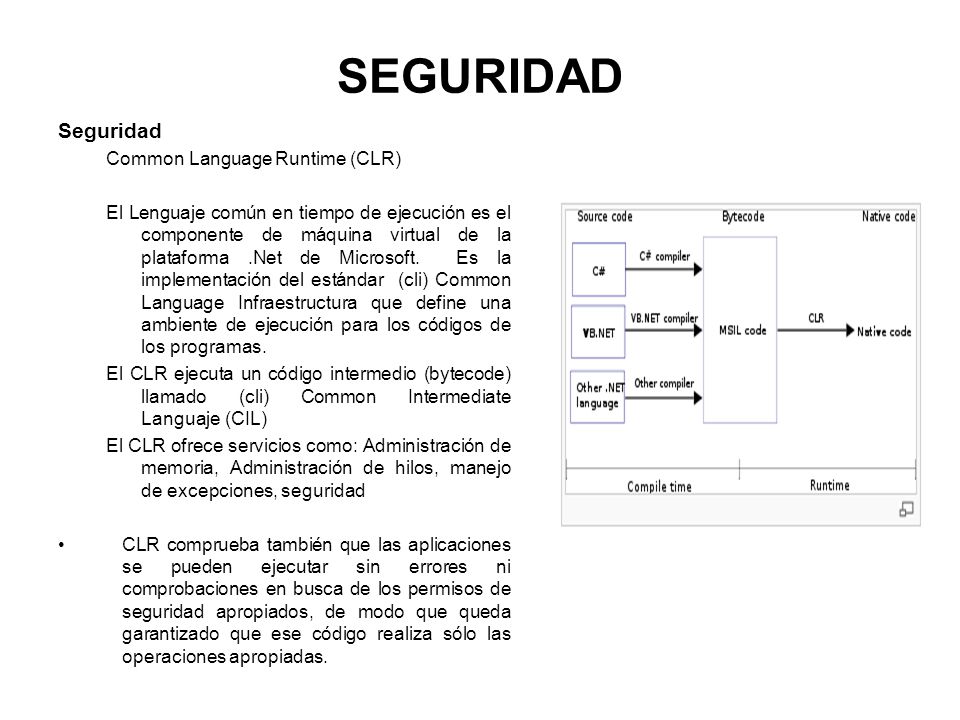

36 SEGURIDAD Seguridad Common Language Runtime (CLR)
El Lenguaje común en tiempo de ejecución es el componente de máquina virtual de la plataforma .Net de Microsoft. Es la implementación del estándar (cli) Common Language Infraestructura que define una ambiente de ejecución para los códigos de los programas. El CLR ejecuta un código intermedio (bytecode) llamado (cli) Common Intermediate Languaje (CIL) El CLR ofrece servicios como: Administración de memoria, Administración de hilos, manejo de excepciones, seguridad CLR comprueba también que las aplicaciones se pueden ejecutar sin errores ni comprobaciones en busca de los permisos de seguridad apropiados, de modo que queda garantizado que ese código realiza sólo las operaciones apropiadas.

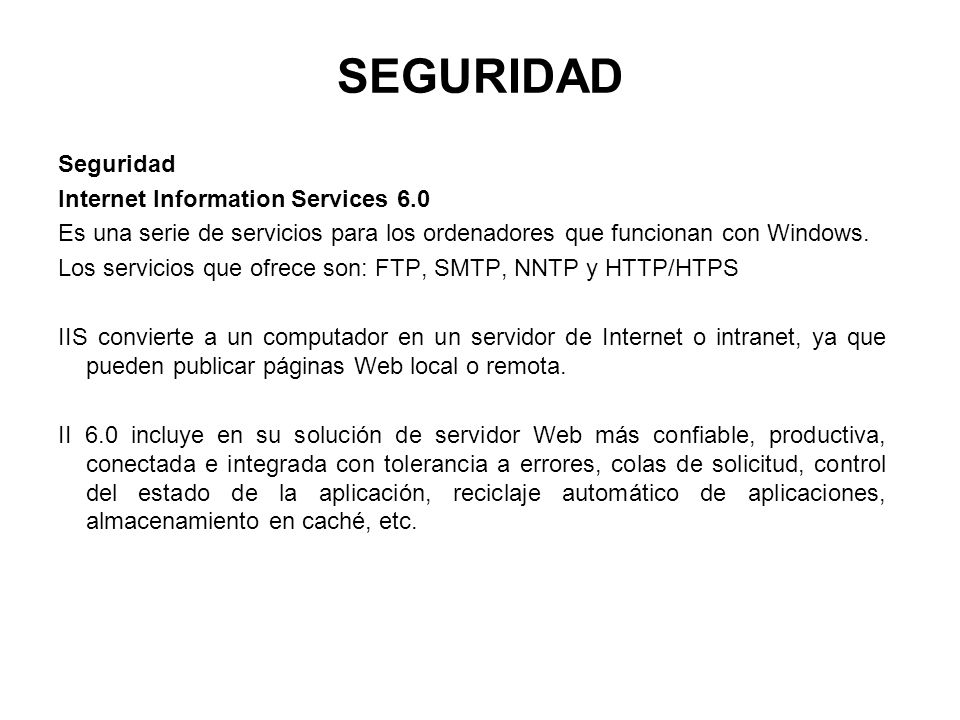

37 SEGURIDAD Seguridad Internet Information Services 6.0
Es una serie de servicios para los ordenadores que funcionan con Windows. Los servicios que ofrece son: FTP, SMTP, NNTP y HTTP/HTPS IIS convierte a un computador en un servidor de Internet o intranet, ya que pueden publicar páginas Web local o remota. II 6.0 incluye en su solución de servidor Web más confiable, productiva, conectada e integrada con tolerancia a errores, colas de solicitud, control del estado de la aplicación, reciclaje automático de aplicaciones, almacenamiento en caché, etc.

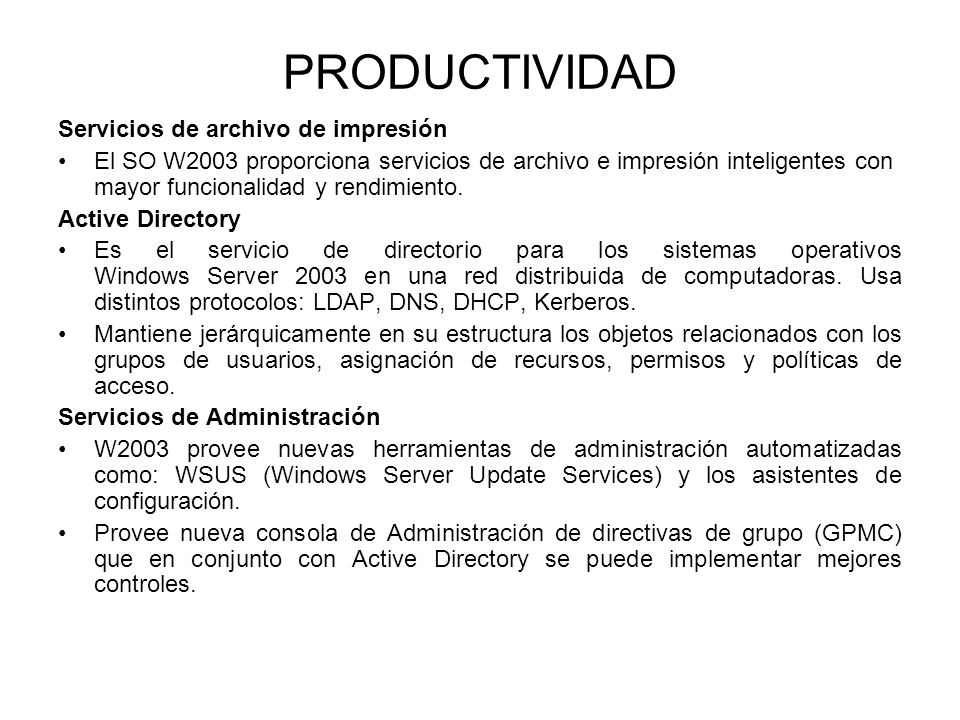

38 PRODUCTIVIDAD Servicios de archivo de impresión
El SO W2003 proporciona servicios de archivo e impresión inteligentes con mayor funcionalidad y rendimiento. Active Directory Es el servicio de directorio para los sistemas operativos Windows Server 2003 en una red distribuida de computadoras. Usa distintos protocolos: LDAP, DNS, DHCP, Kerberos. Mantiene jerárquicamente en su estructura los objetos relacionados con los grupos de usuarios, asignación de recursos, permisos y políticas de acceso. Servicios de Administración W2003 provee nuevas herramientas de administración automatizadas como: WSUS (Windows Server Update Services) y los asistentes de configuración. Provee nueva consola de Administración de directivas de grupo (GPMC) que en conjunto con Active Directory se puede implementar mejores controles.

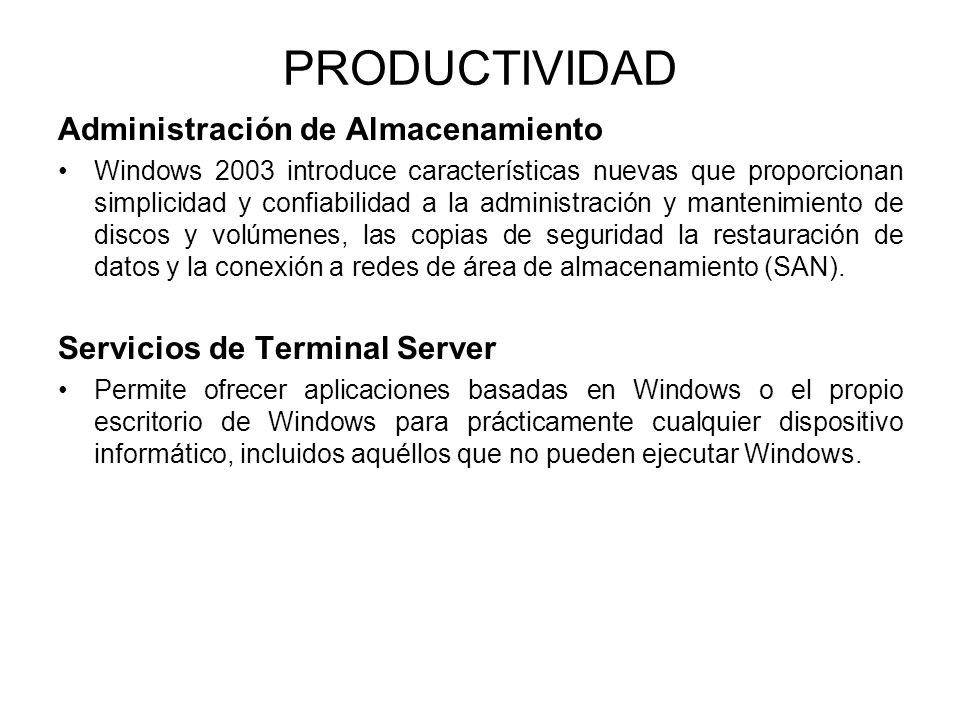

39 PRODUCTIVIDAD Administración de Almacenamiento
Windows 2003 introduce características nuevas que proporcionan simplicidad y confiabilidad a la administración y mantenimiento de discos y volúmenes, las copias de seguridad la restauración de datos y la conexión a redes de área de almacenamiento (SAN). Servicios de Terminal Server Permite ofrecer aplicaciones basadas en Windows o el propio escritorio de Windows para prácticamente cualquier dispositivo informático, incluidos aquéllos que no pueden ejecutar Windows.

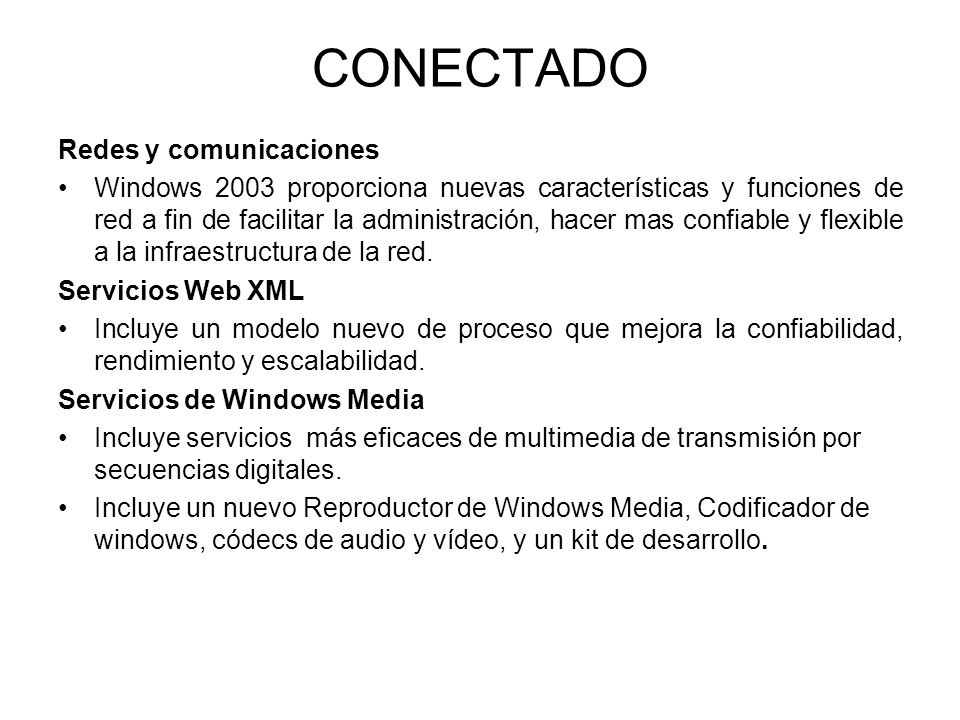

40 CONECTADO Redes y comunicaciones
Windows 2003 proporciona nuevas características y funciones de red a fin de facilitar la administración, hacer mas confiable y flexible a la infraestructura de la red. Servicios Web XML Incluye un modelo nuevo de proceso que mejora la confiabilidad, rendimiento y escalabilidad. Servicios de Windows Media Incluye servicios más eficaces de multimedia de transmisión por secuencias digitales. Incluye un nuevo Reproductor de Windows Media, Codificador de windows, códecs de audio y vídeo, y un kit de desarrollo.
