1 Seguridad en las instalaciones eléctricas
Tema 7 BSR

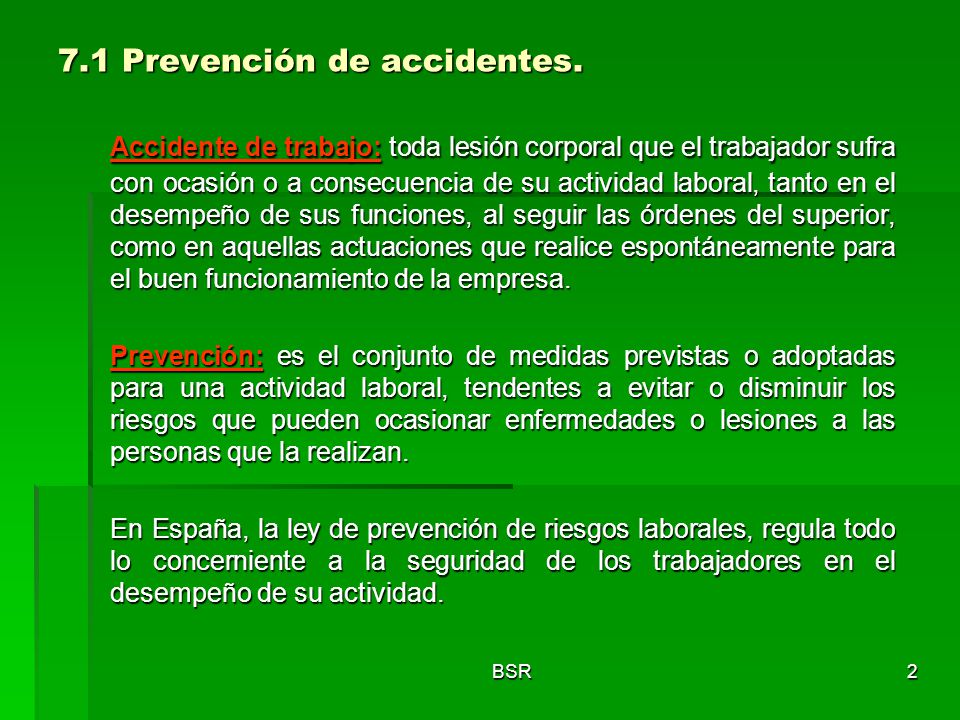

2 7.1 Prevención de accidentes.
Accidente de trabajo: toda lesión corporal que el trabajador sufra con ocasión o a consecuencia de su actividad laboral, tanto en el desempeño de sus funciones, al seguir las órdenes del superior, como en aquellas actuaciones que realice espontáneamente para el buen funcionamiento de la empresa. Prevención: es el conjunto de medidas previstas o adoptadas para una actividad laboral, tendentes a evitar o disminuir los riesgos que pueden ocasionar enfermedades o lesiones a las personas que la realizan. En España, la ley de prevención de riesgos laborales, regula todo lo concerniente a la seguridad de los trabajadores en el desempeño de su actividad. BSR

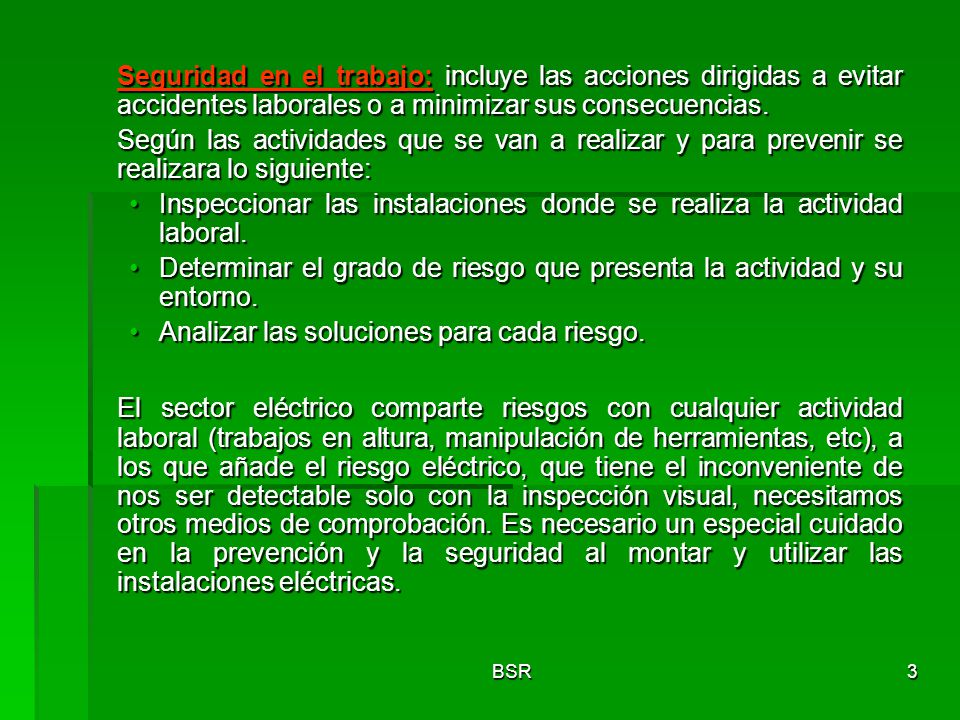

3 Seguridad en el trabajo: incluye las acciones dirigidas a evitar accidentes laborales o a minimizar sus consecuencias. Según las actividades que se van a realizar y para prevenir se realizara lo siguiente: Inspeccionar las instalaciones donde se realiza la actividad laboral. Determinar el grado de riesgo que presenta la actividad y su entorno. Analizar las soluciones para cada riesgo. El sector eléctrico comparte riesgos con cualquier actividad laboral (trabajos en altura, manipulación de herramientas, etc), a los que añade el riesgo eléctrico, que tiene el inconveniente de nos ser detectable solo con la inspección visual, necesitamos otros medios de comprobación. Es necesario un especial cuidado en la prevención y la seguridad al montar y utilizar las instalaciones eléctricas. BSR

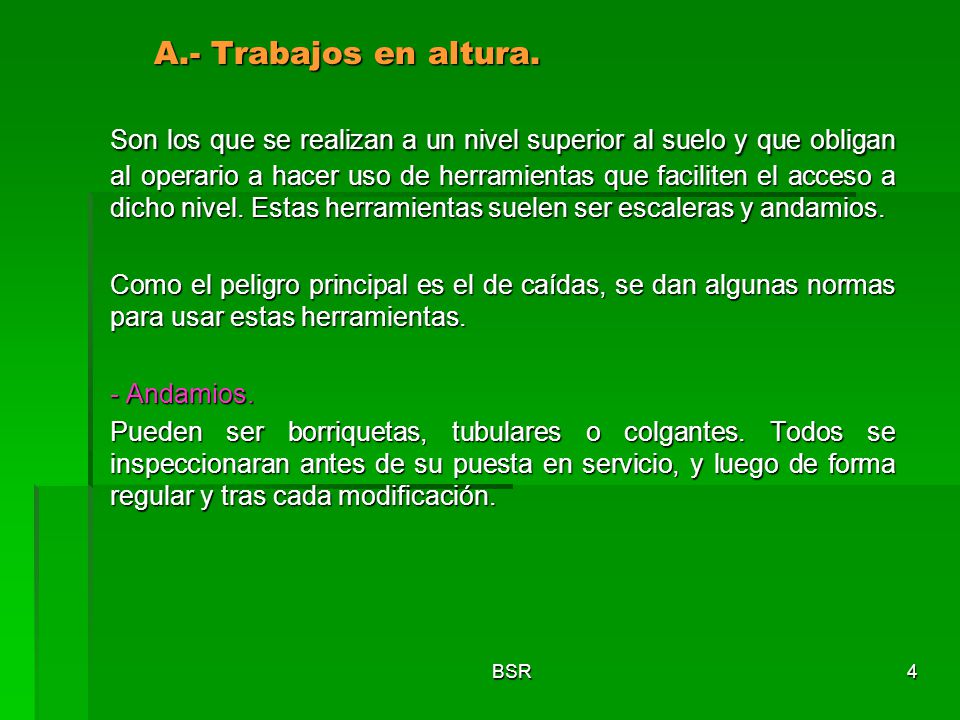

4 A.- Trabajos en altura. Son los que se realizan a un nivel superior al suelo y que obligan al operario a hacer uso de herramientas que faciliten el acceso a dicho nivel. Estas herramientas suelen ser escaleras y andamios. Como el peligro principal es el de caídas, se dan algunas normas para usar estas herramientas. - Andamios. Pueden ser borriquetas, tubulares o colgantes. Todos se inspeccionaran antes de su puesta en servicio, y luego de forma regular y tras cada modificación. BSR

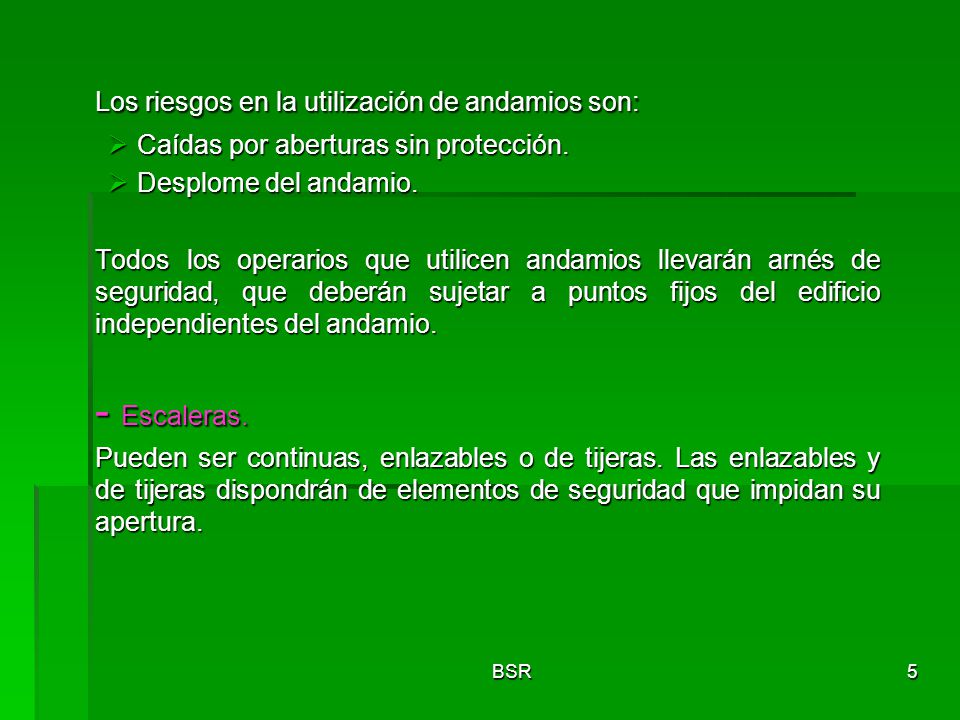

5 Los riesgos en la utilización de andamios son:
Caídas por aberturas sin protección. Desplome del andamio. Todos los operarios que utilicen andamios llevarán arnés de seguridad, que deberán sujetar a puntos fijos del edificio independientes del andamio. - Escaleras. Pueden ser continuas, enlazables o de tijeras. Las enlazables y de tijeras dispondrán de elementos de seguridad que impidan su apertura. BSR

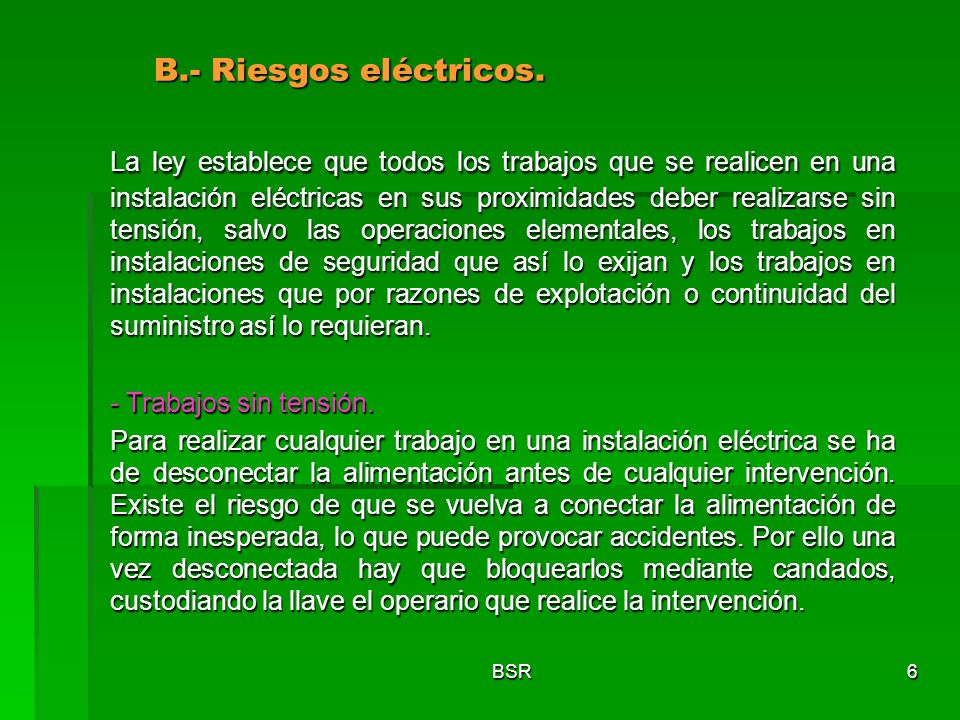

6 B.- Riesgos eléctricos. La ley establece que todos los trabajos que se realicen en una instalación eléctricas en sus proximidades deber realizarse sin tensión, salvo las operaciones elementales, los trabajos en instalaciones de seguridad que así lo exijan y los trabajos en instalaciones que por razones de explotación o continuidad del suministro así lo requieran. - Trabajos sin tensión. Para realizar cualquier trabajo en una instalación eléctrica se ha de desconectar la alimentación antes de cualquier intervención. Existe el riesgo de que se vuelva a conectar la alimentación de forma inesperada, lo que puede provocar accidentes. Por ello una vez desconectada hay que bloquearlos mediante candados, custodiando la llave el operario que realice la intervención. BSR

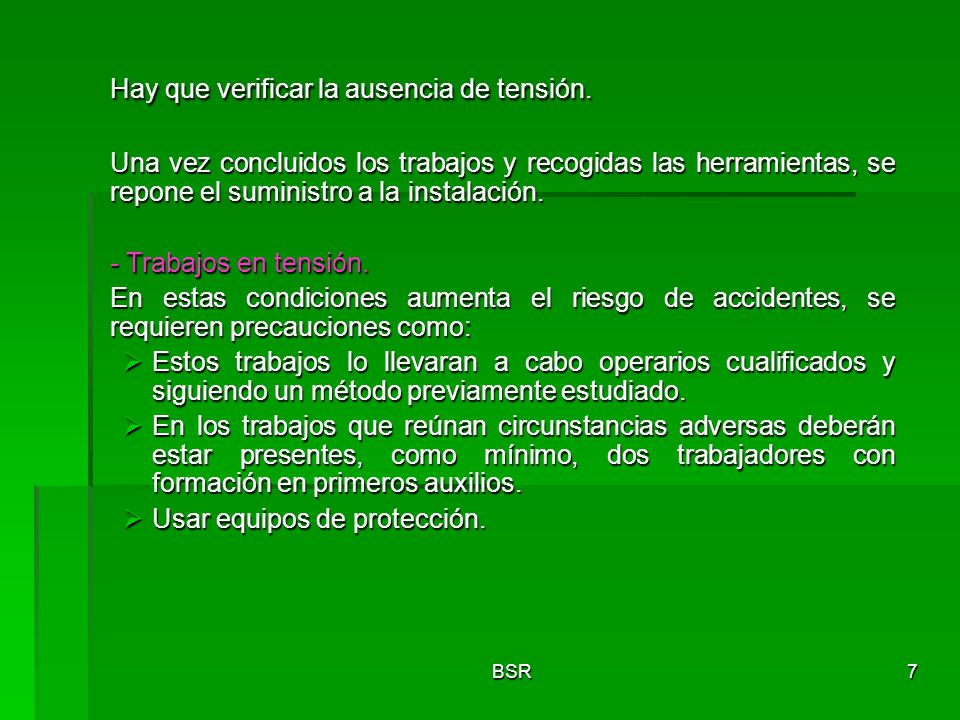

7 Hay que verificar la ausencia de tensión.
Una vez concluidos los trabajos y recogidas las herramientas, se repone el suministro a la instalación. - Trabajos en tensión. En estas condiciones aumenta el riesgo de accidentes, se requieren precauciones como: Estos trabajos lo llevaran a cabo operarios cualificados y siguiendo un método previamente estudiado. En los trabajos que reúnan circunstancias adversas deberán estar presentes, como mínimo, dos trabajadores con formación en primeros auxilios. Usar equipos de protección. BSR

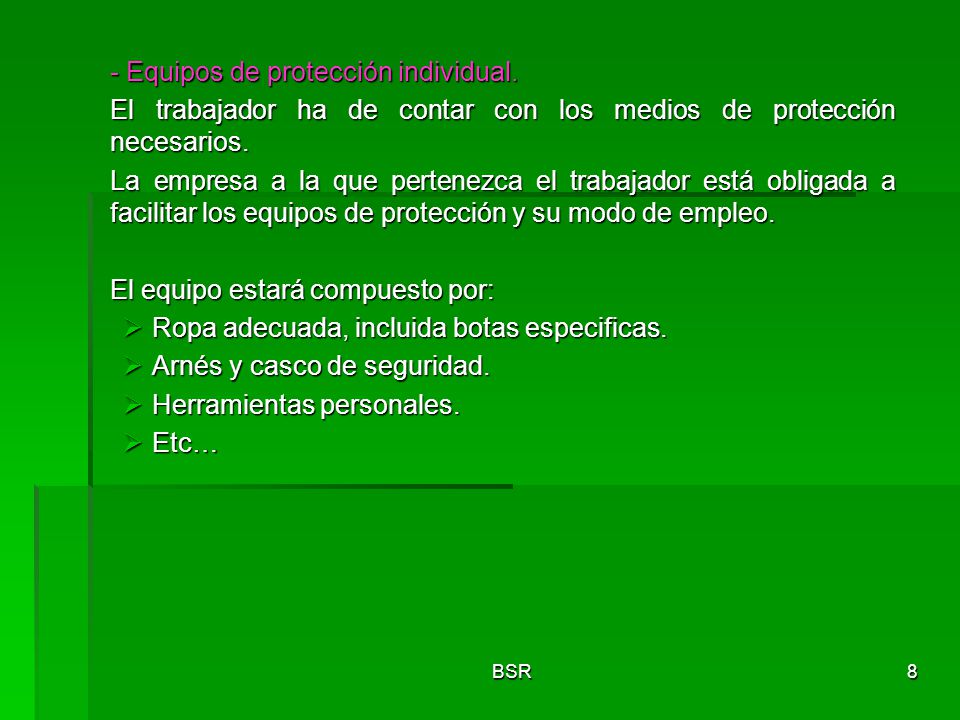

8 - Equipos de protección individual.
El trabajador ha de contar con los medios de protección necesarios. La empresa a la que pertenezca el trabajador está obligada a facilitar los equipos de protección y su modo de empleo. El equipo estará compuesto por: Ropa adecuada, incluida botas especificas. Arnés y casco de seguridad. Herramientas personales. Etc… BSR

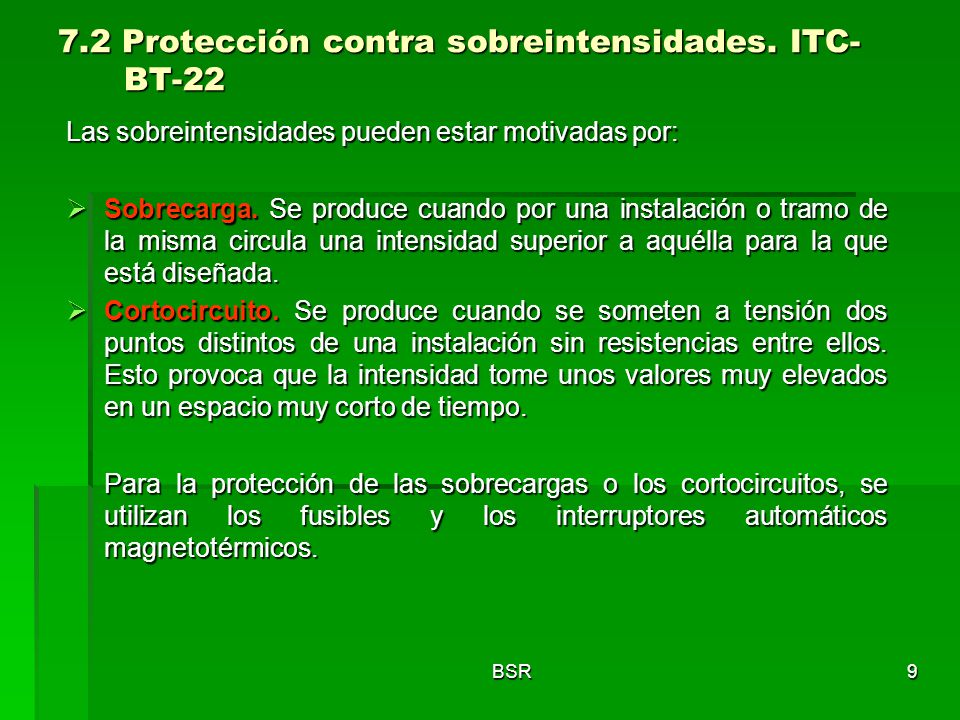

9 7.2 Protección contra sobreintensidades. ITC-BT-22
Las sobreintensidades pueden estar motivadas por: Sobrecarga. Se produce cuando por una instalación o tramo de la misma circula una intensidad superior a aquélla para la que está diseñada. Cortocircuito. Se produce cuando se someten a tensión dos puntos distintos de una instalación sin resistencias entre ellos. Esto provoca que la intensidad tome unos valores muy elevados en un espacio muy corto de tiempo. Para la protección de las sobrecargas o los cortocircuitos, se utilizan los fusibles y los interruptores automáticos magnetotérmicos. BSR

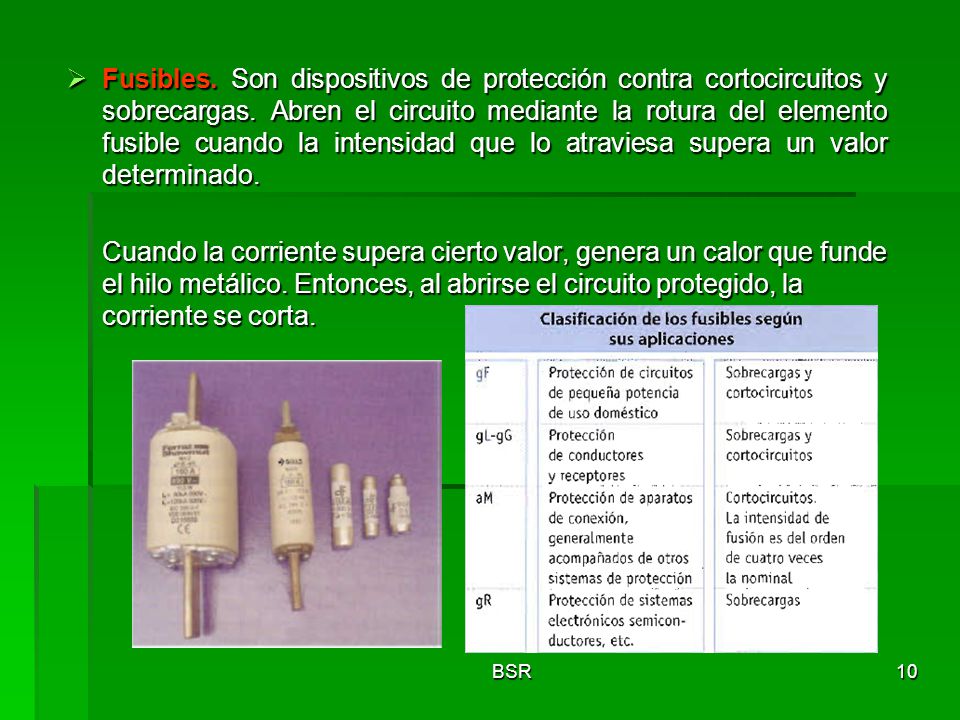

10 Fusibles. Son dispositivos de protección contra cortocircuitos y sobrecargas. Abren el circuito mediante la rotura del elemento fusible cuando la intensidad que lo atraviesa supera un valor determinado. Cuando la corriente supera cierto valor, genera un calor que funde el hilo metálico. Entonces, al abrirse el circuito protegido, la corriente se corta. BSR

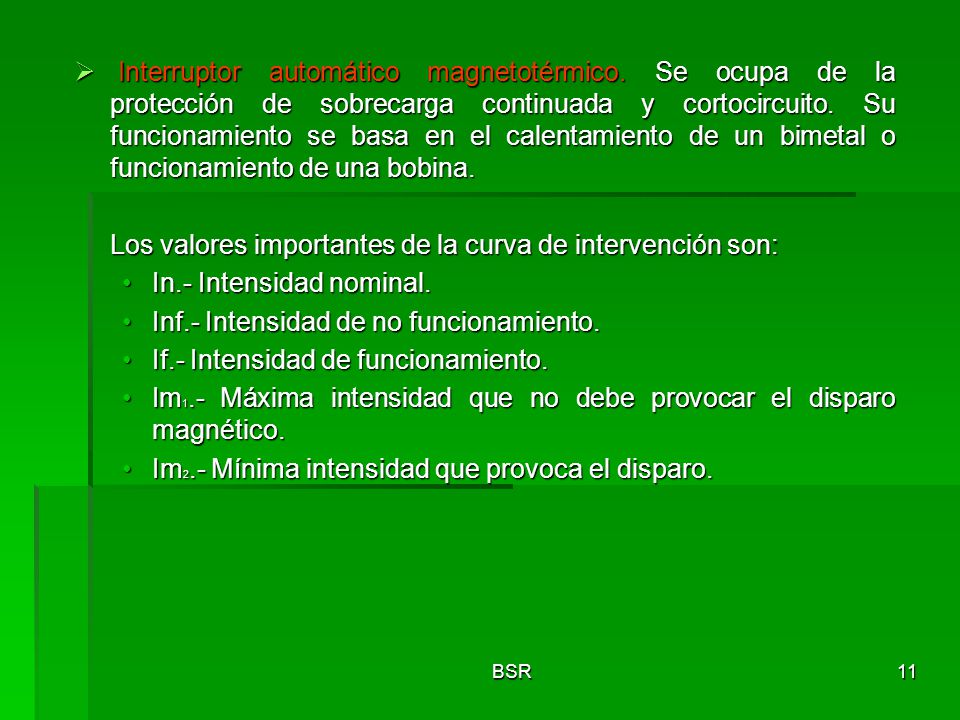

11 Los valores importantes de la curva de intervención son:
Interruptor automático magnetotérmico. Se ocupa de la protección de sobrecarga continuada y cortocircuito. Su funcionamiento se basa en el calentamiento de un bimetal o funcionamiento de una bobina. Los valores importantes de la curva de intervención son: In.- Intensidad nominal. Inf.- Intensidad de no funcionamiento. If.- Intensidad de funcionamiento. Im1.- Máxima intensidad que no debe provocar el disparo magnético. Im2.- Mínima intensidad que provoca el disparo. BSR

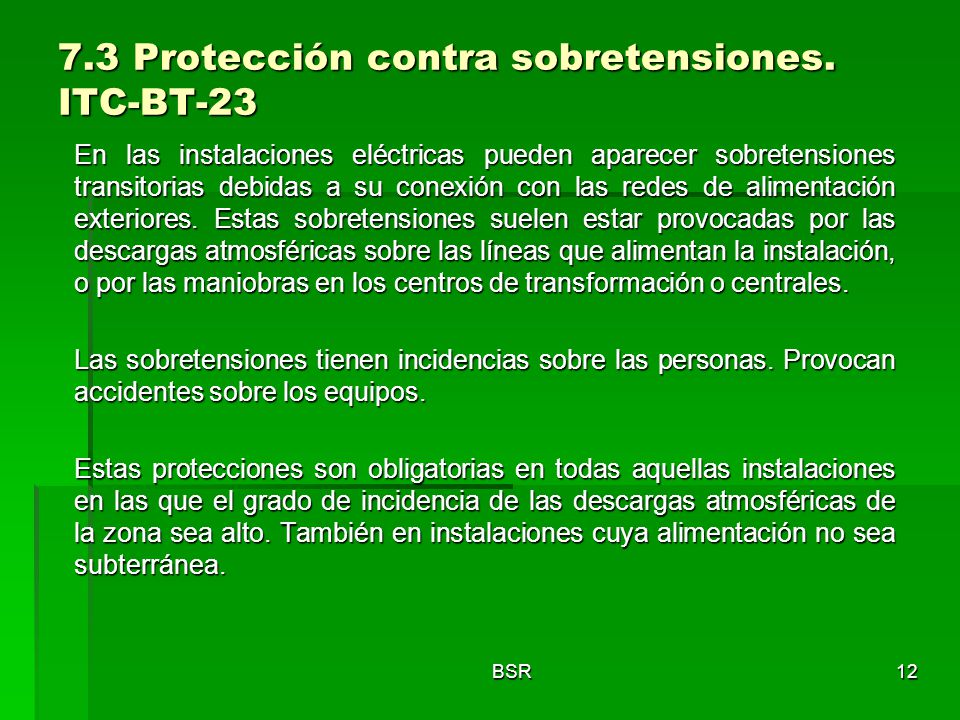

12 7.3 Protección contra sobretensiones. ITC-BT-23
En las instalaciones eléctricas pueden aparecer sobretensiones transitorias debidas a su conexión con las redes de alimentación exteriores. Estas sobretensiones suelen estar provocadas por las descargas atmosféricas sobre las líneas que alimentan la instalación, o por las maniobras en los centros de transformación o centrales. Las sobretensiones tienen incidencias sobre las personas. Provocan accidentes sobre los equipos. Estas protecciones son obligatorias en todas aquellas instalaciones en las que el grado de incidencia de las descargas atmosféricas de la zona sea alto. También en instalaciones cuya alimentación no sea subterránea. BSR

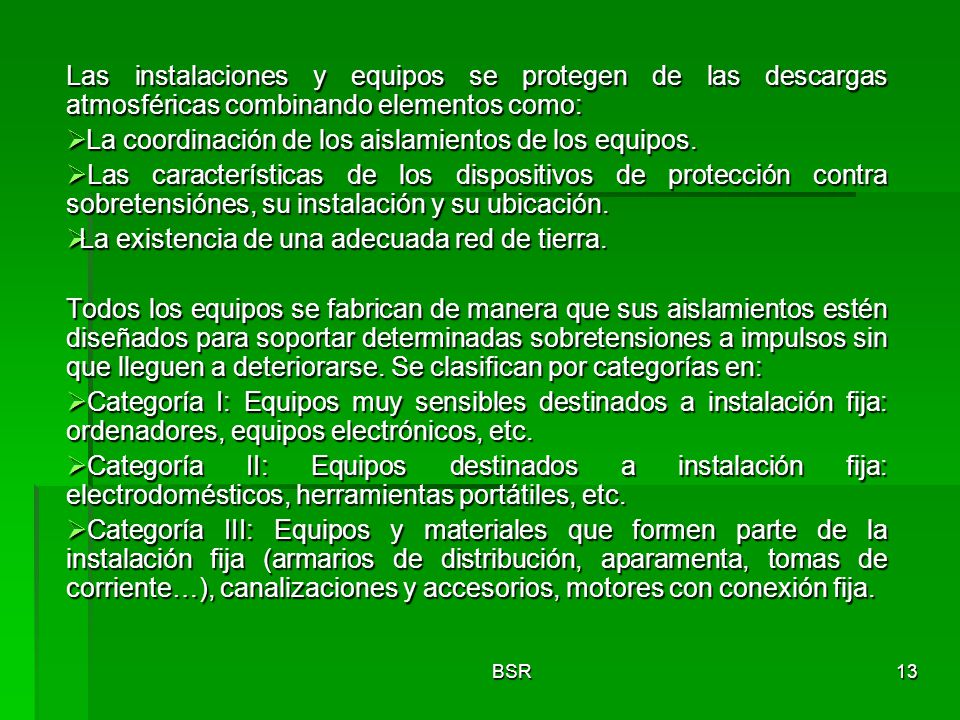

13 La coordinación de los aislamientos de los equipos.
Las instalaciones y equipos se protegen de las descargas atmosféricas combinando elementos como: La coordinación de los aislamientos de los equipos. Las características de los dispositivos de protección contra sobretensiónes, su instalación y su ubicación. La existencia de una adecuada red de tierra. Todos los equipos se fabrican de manera que sus aislamientos estén diseñados para soportar determinadas sobretensiones a impulsos sin que lleguen a deteriorarse. Se clasifican por categorías en: Categoría I: Equipos muy sensibles destinados a instalación fija: ordenadores, equipos electrónicos, etc. Categoría II: Equipos destinados a instalación fija: electrodomésticos, herramientas portátiles, etc. Categoría III: Equipos y materiales que formen parte de la instalación fija (armarios de distribución, aparamenta, tomas de corriente…), canalizaciones y accesorios, motores con conexión fija. BSR

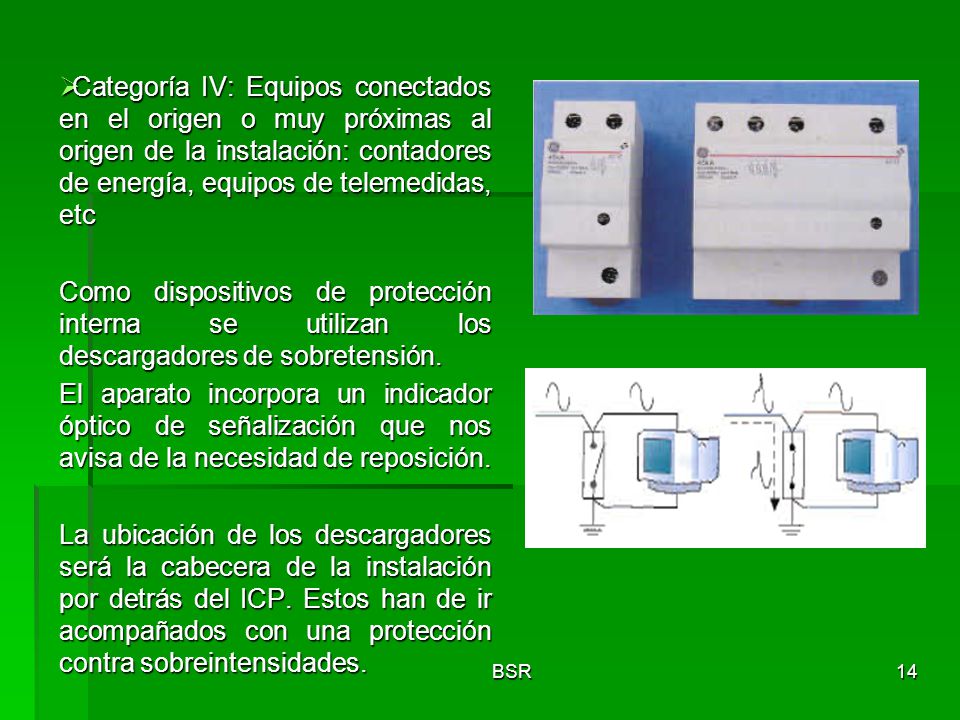

14 Categoría IV: Equipos conectados en el origen o muy próximas al origen de la instalación: contadores de energía, equipos de telemedidas, etc Como dispositivos de protección interna se utilizan los descargadores de sobretensión. El aparato incorpora un indicador óptico de señalización que nos avisa de la necesidad de reposición. La ubicación de los descargadores será la cabecera de la instalación por detrás del ICP. Estos han de ir acompañados con una protección contra sobreintensidades. BSR

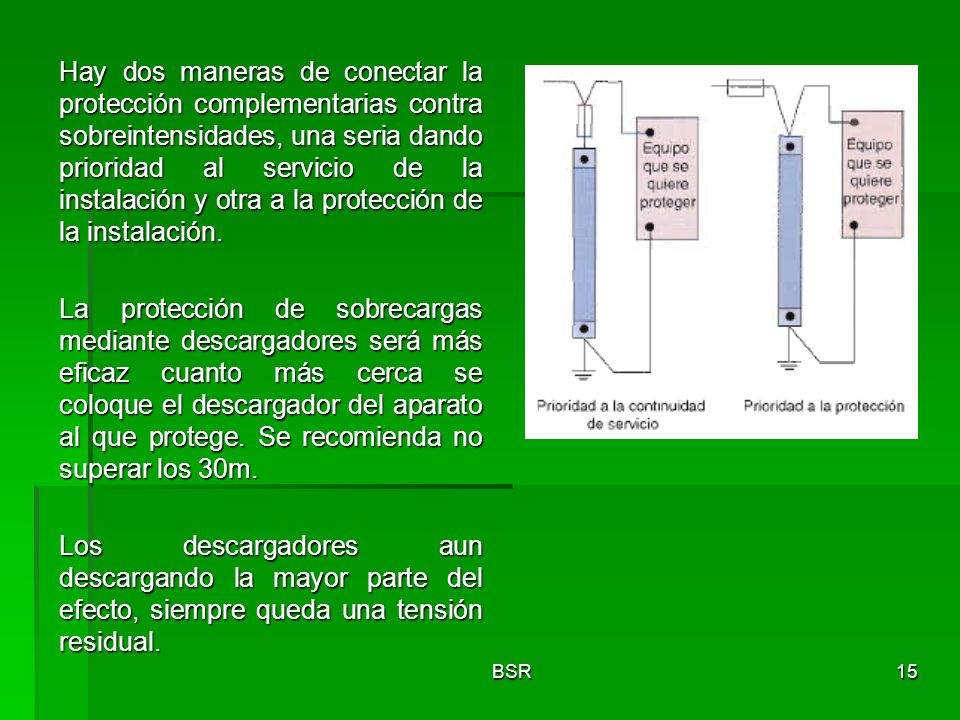

15 Hay dos maneras de conectar la protección complementarias contra sobreintensidades, una seria dando prioridad al servicio de la instalación y otra a la protección de la instalación. La protección de sobrecargas mediante descargadores será más eficaz cuanto más cerca se coloque el descargador del aparato al que protege. Se recomienda no superar los 30m. Los descargadores aun descargando la mayor parte del efecto, siempre queda una tensión residual. BSR

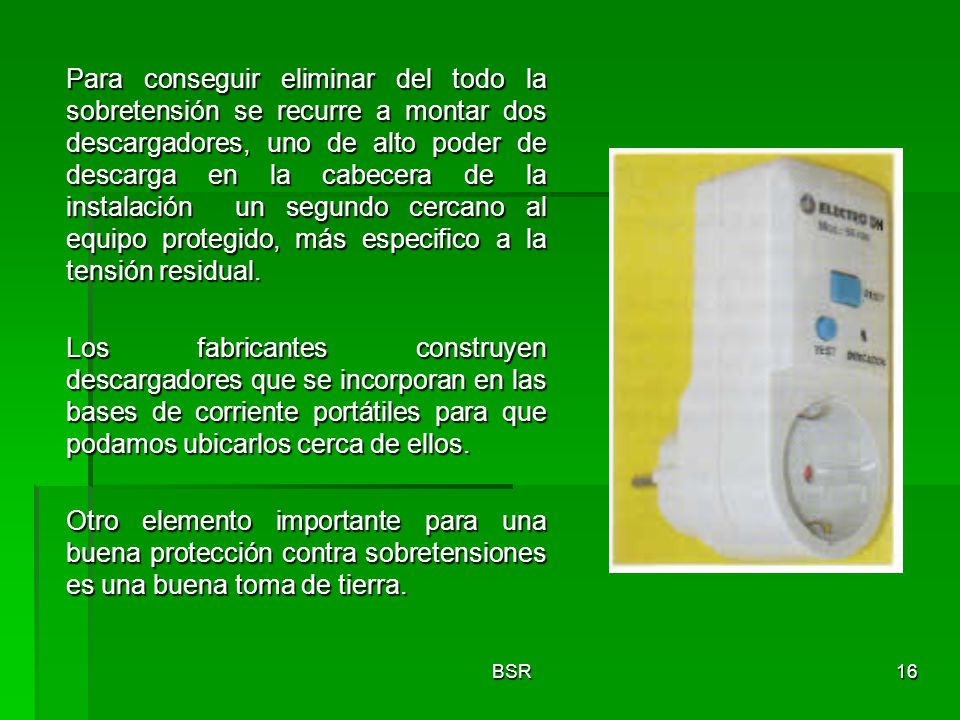

16 Para conseguir eliminar del todo la sobretensión se recurre a montar dos descargadores, uno de alto poder de descarga en la cabecera de la instalación un segundo cercano al equipo protegido, más especifico a la tensión residual. Los fabricantes construyen descargadores que se incorporan en las bases de corriente portátiles para que podamos ubicarlos cerca de ellos. Otro elemento importante para una buena protección contra sobretensiones es una buena toma de tierra. BSR

17 7.4 Protección contra contactos directos e indirectos. ITC-BT-24
Esta protección salvaguarda a personas o animales cuando usan instalaciones y equipos eléctricos. Es la más importante en una instalación eléctrica, de ella dependen en gran medida nuestras vidas. Contacto directo: Contacto con partes activas de los materiales y equipos eléctricos. Contacto indirecto: contacto con partes que se han puesto a tensión como resultado de un fallo de aislamiento. BSR

18 Protección contra contacto directo.
Corriente de contacto: Corriente que pasa a través del cuerpo humano o de un animal cuando esta sometido a una tensión eléctrica. Protección contra contacto directo. Aislamiento de las partes activas. Las partes activas de una instalación eléctrica deberán estar recubiertas de un aislamiento que no pueda ser eliminado más que destruyéndolo. Barreras o envolventes. Las partes activas deben estar situadas en el interior de envolventes, o detrás de barreras con un grado de protección que las haga inaccesibles. Obstáculos. Se limita el acercamiento de las personas a las partes activas de la instalación mediante obstáculos en los accesos (barandillas, paneles, etc) Alejamiento. Estas deben situarse a la distancia suficiente para que no se pueda acceder a las partes activas más que con medios auxiliares. BSR

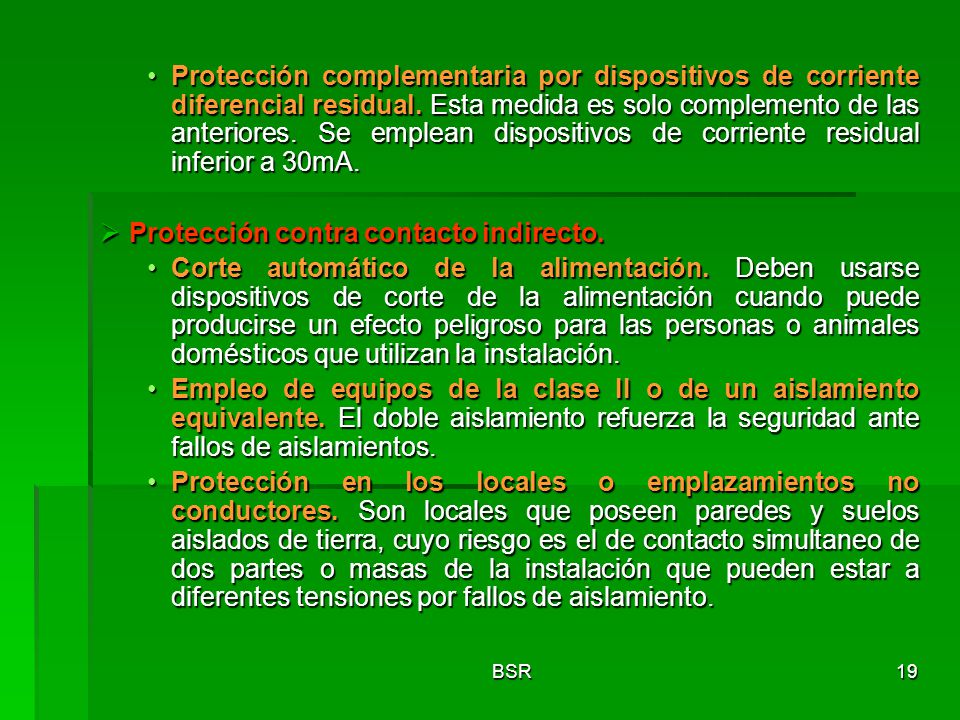

19 Protección contra contacto indirecto.
Protección complementaria por dispositivos de corriente diferencial residual. Esta medida es solo complemento de las anteriores. Se emplean dispositivos de corriente residual inferior a 30mA. Protección contra contacto indirecto. Corte automático de la alimentación. Deben usarse dispositivos de corte de la alimentación cuando puede producirse un efecto peligroso para las personas o animales domésticos que utilizan la instalación. Empleo de equipos de la clase II o de un aislamiento equivalente. El doble aislamiento refuerza la seguridad ante fallos de aislamientos. Protección en los locales o emplazamientos no conductores. Son locales que poseen paredes y suelos aislados de tierra, cuyo riesgo es el de contacto simultaneo de dos partes o masas de la instalación que pueden estar a diferentes tensiones por fallos de aislamiento. BSR

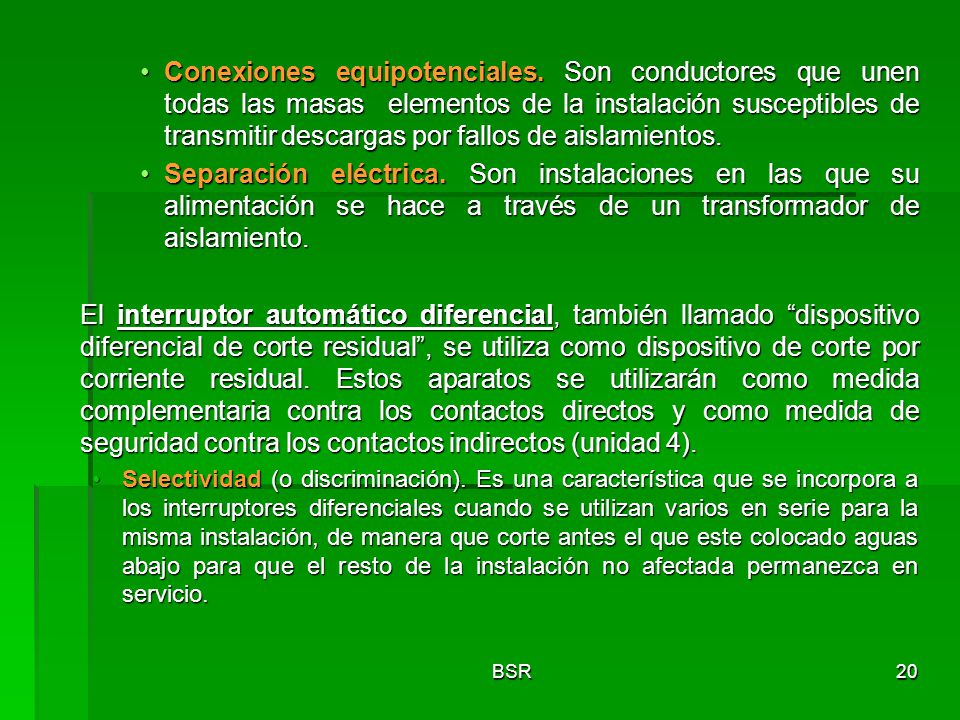

20 Conexiones equipotenciales
Conexiones equipotenciales. Son conductores que unen todas las masas elementos de la instalación susceptibles de transmitir descargas por fallos de aislamientos. Separación eléctrica. Son instalaciones en las que su alimentación se hace a través de un transformador de aislamiento. El interruptor automático diferencial, también llamado “dispositivo diferencial de corte residual”, se utiliza como dispositivo de corte por corriente residual. Estos aparatos se utilizarán como medida complementaria contra los contactos directos y como medida de seguridad contra los contactos indirectos (unidad 4). Selectividad (o discriminación). Es una característica que se incorpora a los interruptores diferenciales cuando se utilizan varios en serie para la misma instalación, de manera que corte antes el que este colocado aguas abajo para que el resto de la instalación no afectada permanezca en servicio. BSR

21 Los aparatos selectivos llevan inscrito la letra “S” y se conectan aguas arriba, de manera que sean los últimos en desconectar. La selectividad se puede realizar de dos maneras: Selectividad amperimétrica. Se consigue utilizando, aguas arriba, interruptores que poseen una sensibilidad menor que los instalados abajo. Selectividad cronométrica. Se logra usando, aguas arriba, aparatos que incorporan un mecanismo de temporización BSR

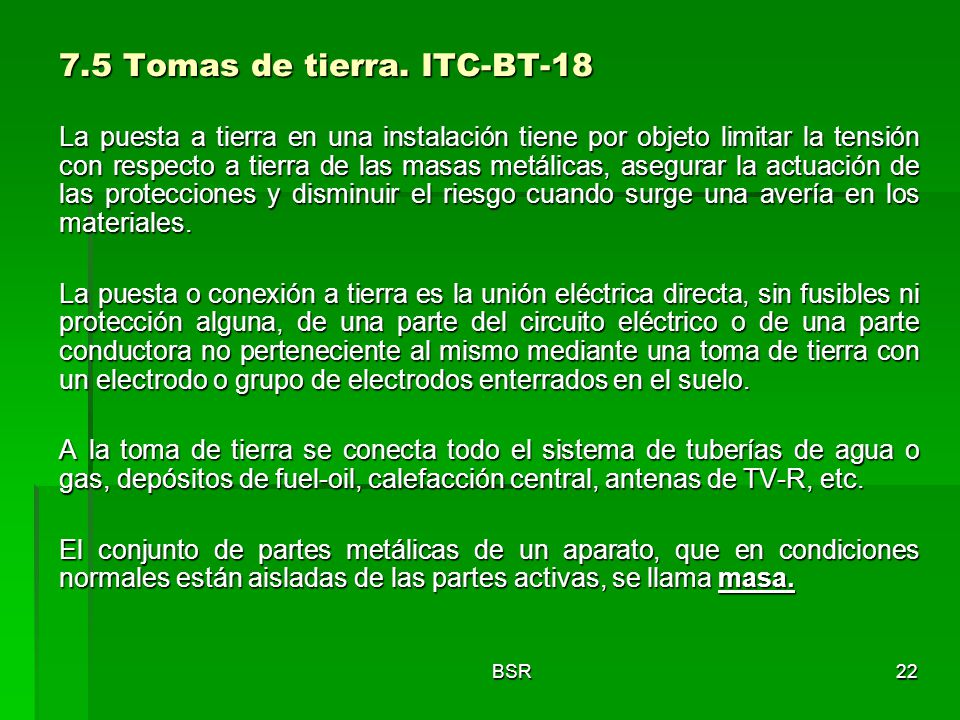

22 7.5 Tomas de tierra. ITC-BT-18
La puesta a tierra en una instalación tiene por objeto limitar la tensión con respecto a tierra de las masas metálicas, asegurar la actuación de las protecciones y disminuir el riesgo cuando surge una avería en los materiales. La puesta o conexión a tierra es la unión eléctrica directa, sin fusibles ni protección alguna, de una parte del circuito eléctrico o de una parte conductora no perteneciente al mismo mediante una toma de tierra con un electrodo o grupo de electrodos enterrados en el suelo. A la toma de tierra se conecta todo el sistema de tuberías de agua o gas, depósitos de fuel-oil, calefacción central, antenas de TV-R, etc. El conjunto de partes metálicas de un aparato, que en condiciones normales están aisladas de las partes activas, se llama masa. BSR

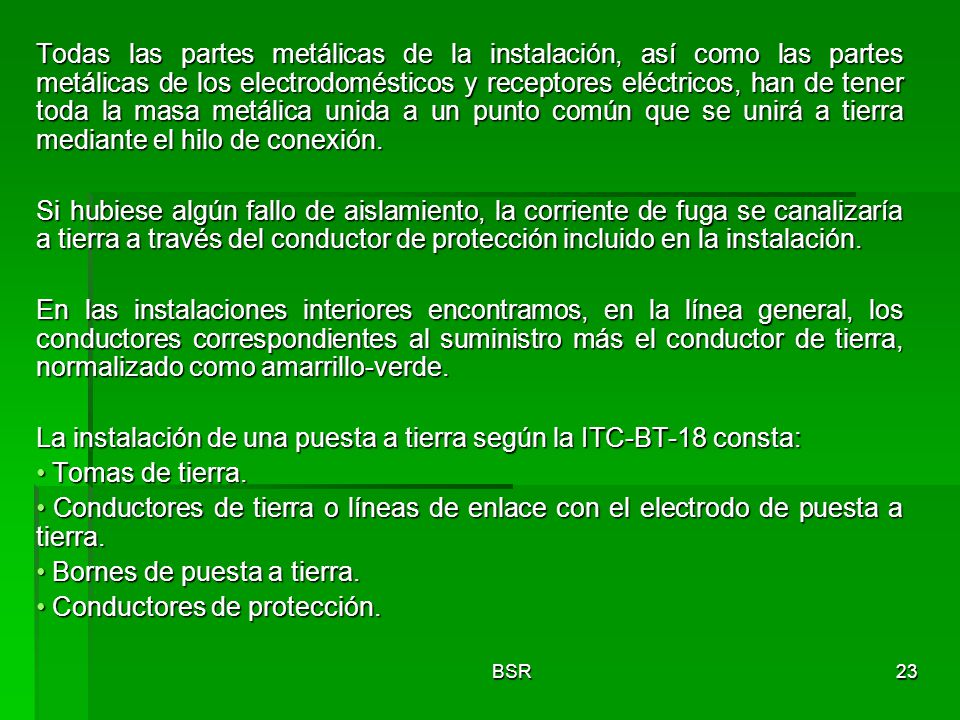

23 La instalación de una puesta a tierra según la ITC-BT-18 consta:
Todas las partes metálicas de la instalación, así como las partes metálicas de los electrodomésticos y receptores eléctricos, han de tener toda la masa metálica unida a un punto común que se unirá a tierra mediante el hilo de conexión. Si hubiese algún fallo de aislamiento, la corriente de fuga se canalizaría a tierra a través del conductor de protección incluido en la instalación. En las instalaciones interiores encontramos, en la línea general, los conductores correspondientes al suministro más el conductor de tierra, normalizado como amarrillo-verde. La instalación de una puesta a tierra según la ITC-BT-18 consta: Tomas de tierra. Conductores de tierra o líneas de enlace con el electrodo de puesta a tierra. Bornes de puesta a tierra. Conductores de protección. BSR

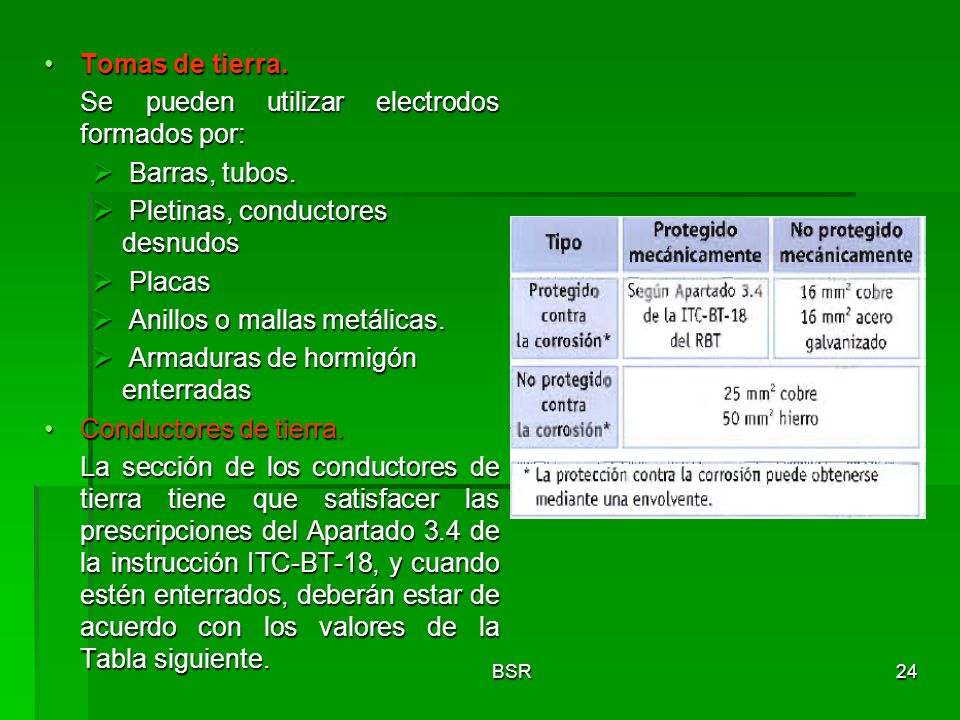

24 Se pueden utilizar electrodos formados por: Barras, tubos.
Tomas de tierra. Se pueden utilizar electrodos formados por: Barras, tubos. Pletinas, conductores desnudos Placas Anillos o mallas metálicas. Armaduras de hormigón enterradas Conductores de tierra. La sección de los conductores de tierra tiene que satisfacer las prescripciones del Apartado 3.4 de la instrucción ITC-BT-18, y cuando estén enterrados, deberán estar de acuerdo con los valores de la Tabla siguiente. BSR

25 Bornes de puesta a tierra.
Debe preverse un borne principal de tierra, al cual deben unirse los conductores siguientes: Conductores de tierra. Conductores de protección. Conductores de unión equipotencial. Unen eléctricamente las masas de una instalación a ciertos elementos, con el fin de asegurar la protección contra contactos indirectos. En el circuito de conexión a tierra, los conductores de protección unirán las masas al conductor de tierra. La sección de los conductores de protección será la indicada en la tabla siguiente, o se obtendrá por cálculo conforme a lo indicado en la norma UNE. BSR

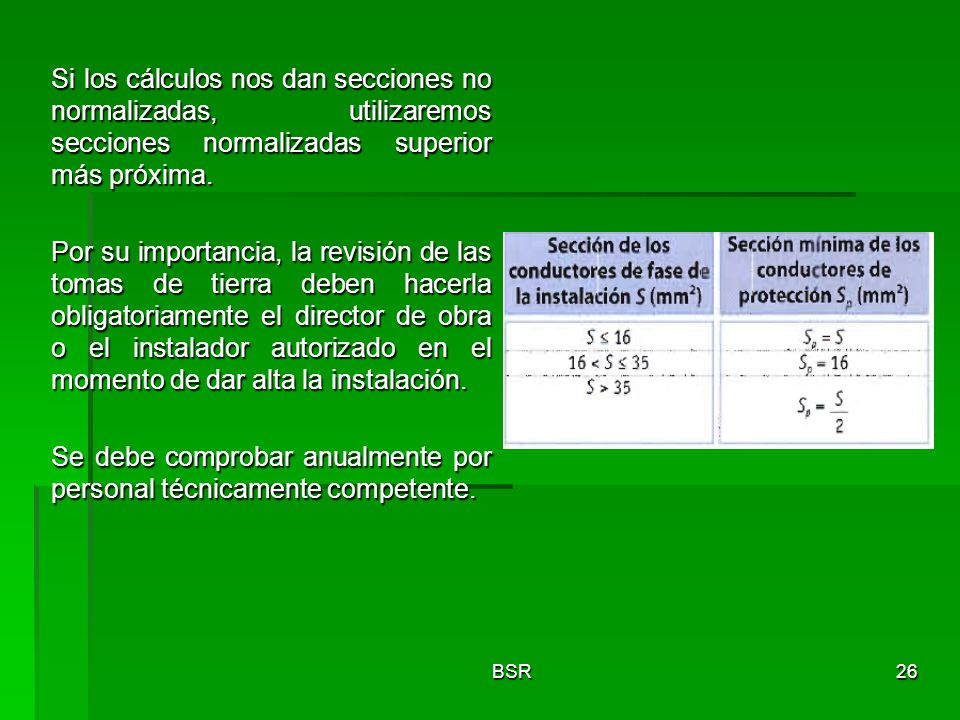

26 Se debe comprobar anualmente por personal técnicamente competente.
Si los cálculos nos dan secciones no normalizadas, utilizaremos secciones normalizadas superior más próxima. Por su importancia, la revisión de las tomas de tierra deben hacerla obligatoriamente el director de obra o el instalador autorizado en el momento de dar alta la instalación. Se debe comprobar anualmente por personal técnicamente competente. BSR

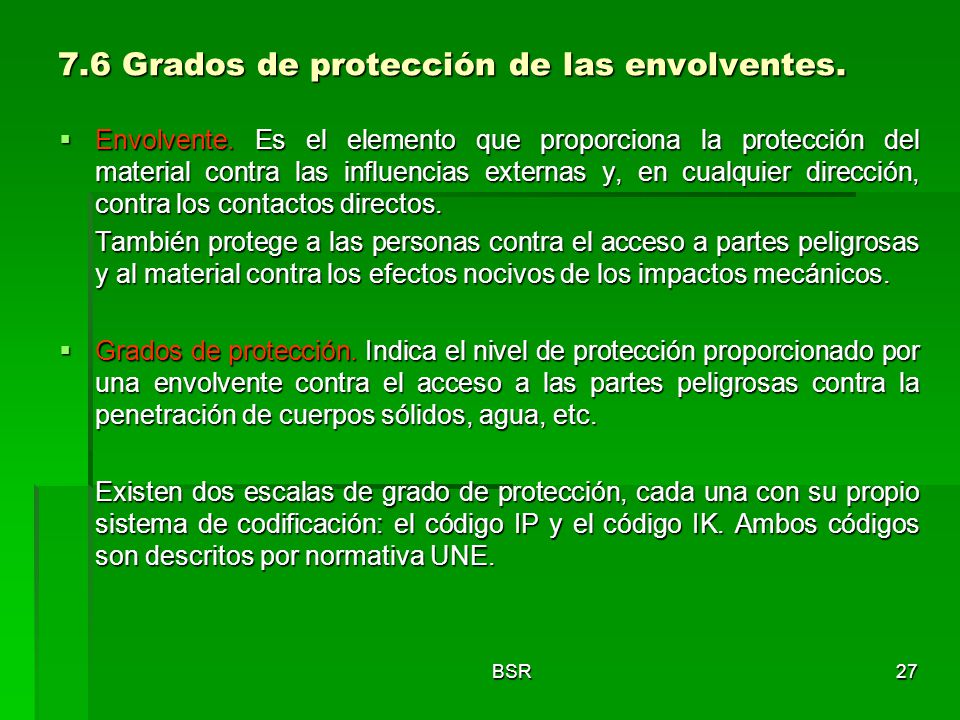

27 7.6 Grados de protección de las envolventes.
Envolvente. Es el elemento que proporciona la protección del material contra las influencias externas y, en cualquier dirección, contra los contactos directos. También protege a las personas contra el acceso a partes peligrosas y al material contra los efectos nocivos de los impactos mecánicos. Grados de protección. Indica el nivel de protección proporcionado por una envolvente contra el acceso a las partes peligrosas contra la penetración de cuerpos sólidos, agua, etc. Existen dos escalas de grado de protección, cada una con su propio sistema de codificación: el código IP y el código IK. Ambos códigos son descritos por normativa UNE. BSR
