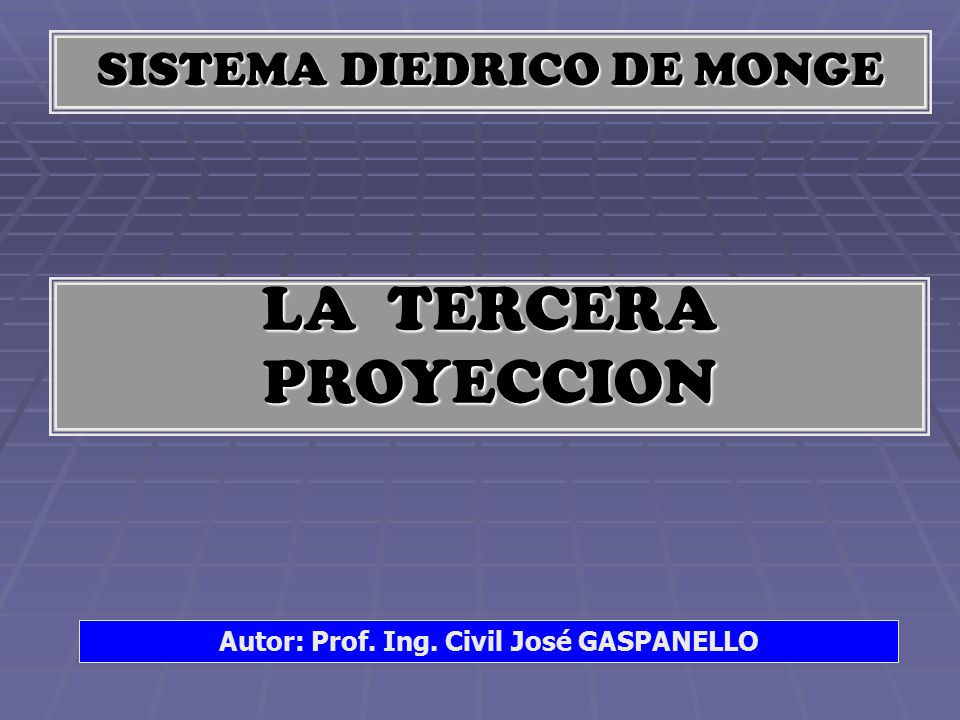

SISTEMA DIEDRICO DE MONGE LA TERCERA PROYECCION Autor: Prof. Ing. Civil José GASPANELLO

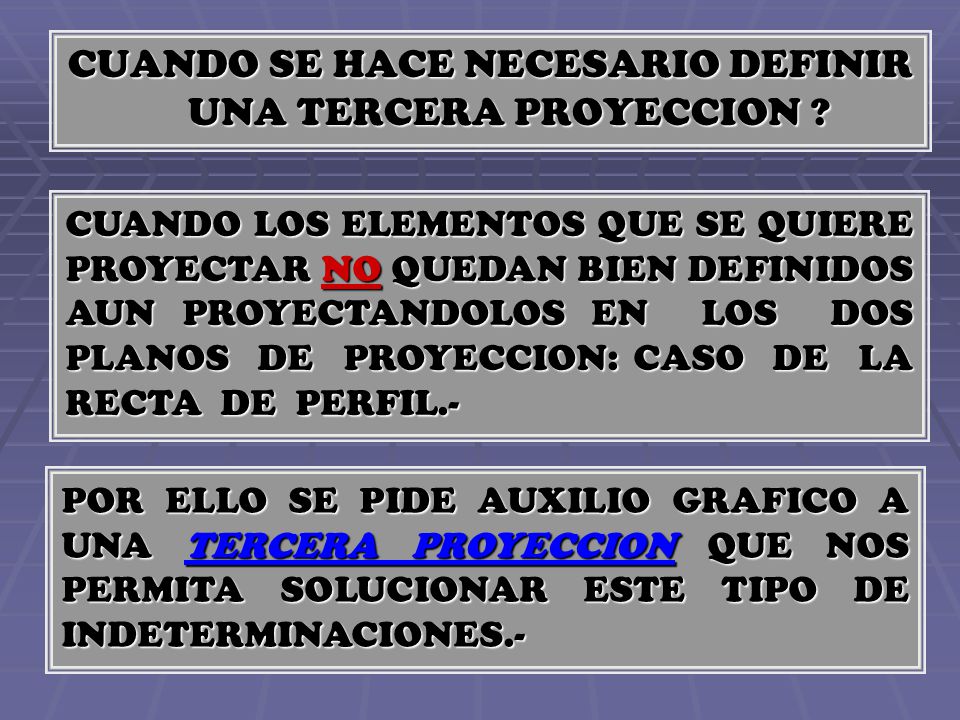

2 CUANDO SE HACE NECESARIO DEFINIR UNA TERCERA PROYECCION ?
CUANDO LOS ELEMENTOS QUE SE QUIERE PROYECTAR NO QUEDAN BIEN DEFINIDOS AUN PROYECTANDOLOS EN LOS DOS PLANOS DE PROYECCION: CASO DE LA RECTA DE PERFIL.- POR ELLO SE PIDE AUXILIO GRAFICO A UNA TERCERA PROYECCION QUE NOS PERMITA SOLUCIONAR ESTE TIPO DE INDETERMINACIONES.-

3 RECTA DE PERFIL ESPACIO EPURADO
Con esta recta observamos una serie de inconvenientes: PV Tv v No podemos observar los ángulos de inclinación, de la recta.- sh sv PV Av Ah av bv Cv Ch 1v Tampoco observamos su verdadera magnitud.- 2v 3v Bh Bv 3h Tv v Complicado situar puntos.- sh sv Difícil obtención de sus trazas.- L Th v Tv h T A AV Ah bh ah 1h 2h s PH B BV Bh Tv h Th h Th h Th v PH ESPACIO EPURADO

4 COMO OBTENEMOS LA TERCERA PROYECCION?
Hacemos pasar por la recta dada un “Plano de Perfil” PP PV Tv v Giramos el sistema de planos PV, PH y PP en 90º sh sv PV A’ Av Ah B’ Bh Bv β Tv v A’ sh sv L Th v Tv h T A AV Ah B’ 90º s PH B BV Bh Tv h Th h Th h Th v PH ESPACIO EPURADO

5 PERPENDICULARIDAD ENTRE PLANO Y RECTA
