PROYECTO VENTILADOR ACCIONADO POR SENSOR DE LUZ
AUTOR : JAVIER GAVARA VICIEDO ANTONIO GARCÍA RUIZ CURSO : 4º E.S.O CICLO : 2º CICLO
2
CONSTRUCCIÓN ESTRUCTURA

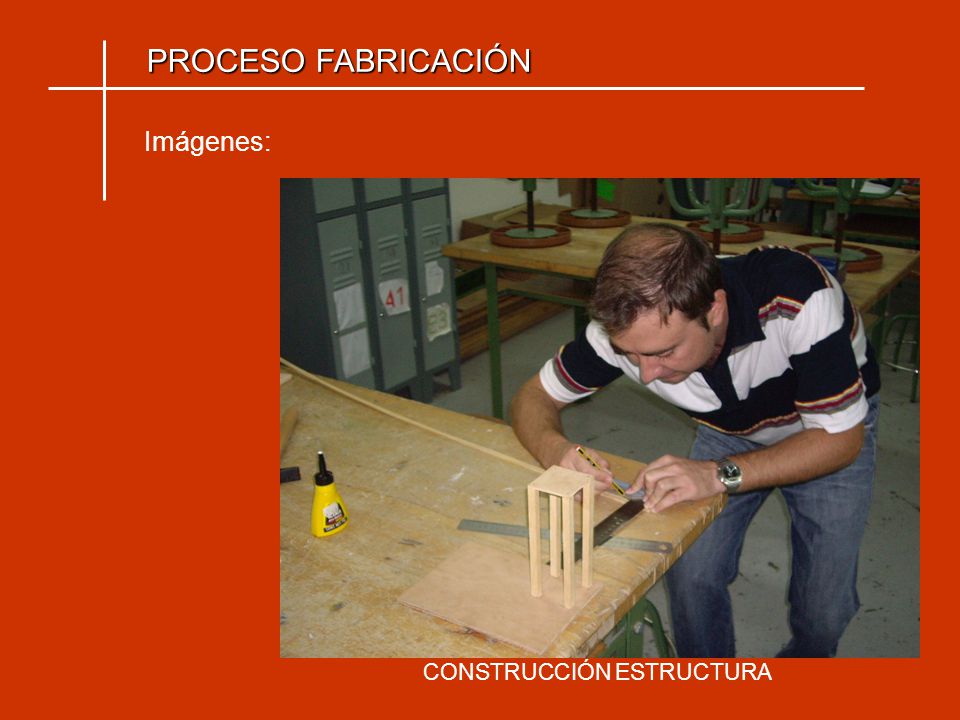

PROCESO FABRICACIÓN Imágenes: CONSTRUCCIÓN ESTRUCTURA
3
PRUEBA DE SENSOR DE TEMPERATURA CON NTC (SOLUCIÓN DESESTIMADA)
PROCESO FABRICACIÓN Imágenes: PRUEBA DE SENSOR DE TEMPERATURA CON NTC (SOLUCIÓN DESESTIMADA)
4
PRUEBAS EN PLACAS DE MONTAJE RÁPIDO. SENSOR DE LUZ CON LDR
PROCESO FABRICACIÓN Imágenes: PRUEBAS EN PLACAS DE MONTAJE RÁPIDO. SENSOR DE LUZ CON LDR
5
PROCESO FABRICACIÓN Imágenes:
PLANTILLA CIRCUITO IMPRESO EN LÁMINA DE ACETATO CON IMPRESORA LÁSER. (PROGRAMA “MULTISIM”)
6
INSOLACIÓN DEL CIRCUITO SOBRE LA PLACA DE BAQUELITA DURANTE 8 MINUTOS
PROCESO FABRICACIÓN Imágenes: INSOLACIÓN DEL CIRCUITO SOBRE LA PLACA DE BAQUELITA DURANTE 8 MINUTOS
7
PROCESO FABRICACIÓN Imágenes:
PROCESO DE REVELADO (10 g. DE SOSA POR LITRO DE AGUA) DURANTE 8 MINUTOS
8
PROCESO FABRICACIÓN Imágenes:
ATAQUE DE PLACA CON DISOLUCIÓN A PARTES IGUALES DE SALFUMANT Y AGUA OXIGENADA DE 40 VOL. DURANTE 5 MINUTOS
9
TALADRADO PARA INSERCIÓN DE PATILLAS
PROCESO FABRICACIÓN Imágenes: TALADRADO PARA INSERCIÓN DE PATILLAS
10

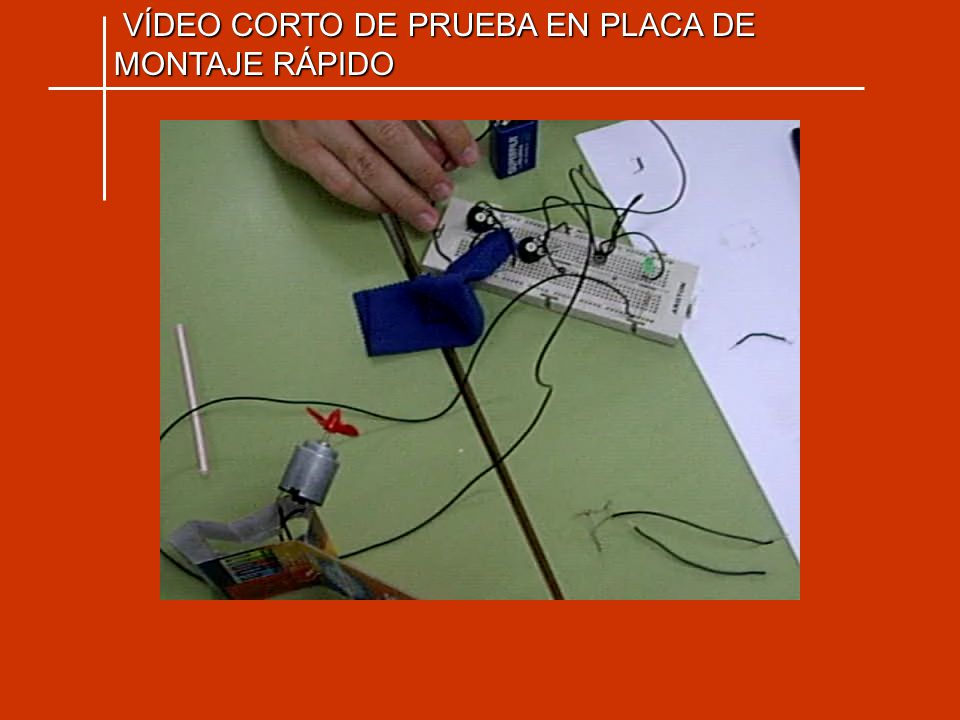

VÍDEO CORTO DE PRUEBA EN PLACA DE MONTAJE RÁPIDO
11
ESQUEMA CIRCUITO ELÉCTRICO EMPLEADO
12
VÍDEO CORTO DE PROYECTO TERMINADO
13
PRINCIPALES INCONVENIENTES
El sensor de temperatura mediante NTC es difícilmente ajustable ya que la variación de resistencia con temperatura es pequeña. Dicho sensor se debe ejecutar con amplificador operacional AO 741 en vez de transistor o par Darlington. La separación entre pistas de circuito impreso debe ser lo suficientemente ancha como para permitir ejecutar las soldaduras sin riesgos de corto-circuitos Se deben disponer de dos brocas diferentes: una gruesa para los taladros de relé y potenciómetro, y otra mas fina para resistencias y transistor. El potenciómetro se debe ajustar cada vez a las condiciones de iluminación del local
14
VALORACIÓN FINAL El proyecto resulta interesante por las siguientes razones: El circuito electrónico es sencillo para los alumnos. Permite una sencilla iniciación a la electrónica. El sensor utilizado tiene múltiples aplicaciones en la vida real.
15
Gracias por su atención
