1 CONCURSO

2 ¿Cuál es la unidad fundamental que forma la materia? EL ÁTOMO

3 ¿Cuáles son las partículas que giran en la corteza del átomo? ELECTRONES ELECTRONES

4 La materia tiene por lo general carga eléctrica neutra (verdadero o falso) Verdadero, la carga eléctrica de los electrones anulan la positiva de los protones, siendo el átomo eléctricamente neutro. Verdadero, la carga eléctrica de los electrones anulan la positiva de los protones, siendo el átomo eléctricamente neutro.

5 Elemento de un circuito eléctrico que desvía la corriente hacia un circuito u otro: EL CONMUTADOR EL CONMUTADOR

6 El interruptor diferencial protege la instalación eléctrica de sobrecargas y cortocircuitos (verdadero o falso) FALSO, PROTEGE A LAS PERSONAS DE CONTACTOS INDIRECTOS. FALSO, PROTEGE A LAS PERSONAS DE CONTACTOS INDIRECTOS.

7 Dibuja el símbolo de un motor, una bombilla, un pulsador y una pila.

8 Escribe la ley de Ohm

9 CALCULA LA R equivalente

10 CALCULA EL VOLTAJE EN CADA RESISTENCIA

11 CALCULA LA R equivalente

12 CALCULA LA INTENSIDAD ELÉCTRICA EN CADA UNA DE LAS RESISTENCIAS

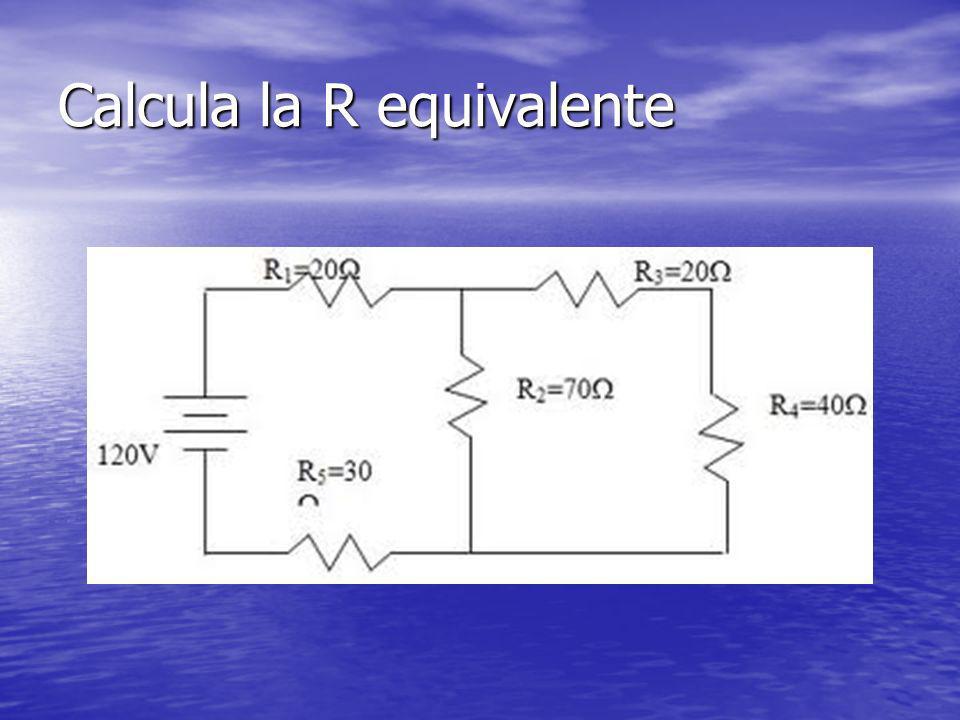

13 Calcula la R equivalente

14 ¿Qué intensidad eléctrica sale de la pila?

15 DISPOSITIVO PARA PROTEGER LOS APARATOS ELÉCTRICOS DE SOBRECARGAS Y CORTOCIRCUITOS EL FUSIBLE

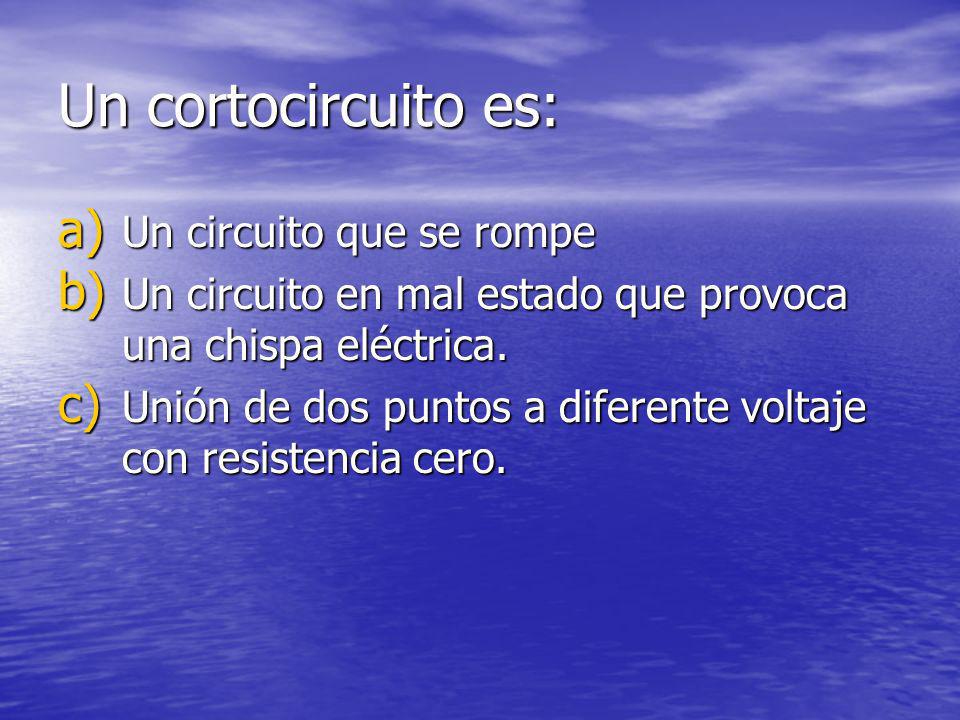

16 Un cortocircuito es: a) Un circuito que se rompe b) Un circuito en mal estado que provoca una chispa eléctrica. c) Unión de dos puntos a diferente voltaje con resistencia cero.

17 La corriente eléctrica alterna es: Una corriente que va en un solo sentido. Una corriente que va en un solo sentido. Una corriente que va en un sentido y luego en el contrario. Una corriente que va en un sentido y luego en el contrario. La corriente que utilizan todos los aparatos cotidianos. La corriente que utilizan todos los aparatos cotidianos.

18 Representa un circuito que encienda y apague una lámpara con un interruptor y una pila.

19 Dibuja con símbolos el siguiente circuito:

20 FUNCIONAMIENTO DE UNA LDR Si sobre la misma incide la luz, su resistencia baja Si sobre la misma incide la luz, su resistencia baja Si sobre la misma no incide la luz, su resistencia sube Si sobre la misma no incide la luz, su resistencia sube

21 Símbolo de la LDR

22 Funcionamiento de una NTC Si la temperatura aumenta entonces disminuye su resistencia. Si la temperatura aumenta entonces disminuye su resistencia. Si la temperatura disminuye entonces su resistencia aumenta. Si la temperatura disminuye entonces su resistencia aumenta.

23 Símbolo de una NTC

24 El diodo: Funcionamiento Solo deja pasar la corriente en un sentido, en el sentido contrario la bloquea. Solo deja pasar la corriente en un sentido, en el sentido contrario la bloquea.

25 El transistor: nombre los tres terminales Colector Colector Emisor Emisor Base Base

26 Símbolo del transistor

27 Símbolo de un transistor

28 Funcionamiento de un transistor Si le llega corriente por la base, entonces se cierra el circuito entre el colector y el emisor Si le llega corriente por la base, entonces se cierra el circuito entre el colector y el emisor

29 DIBUJA EL CIRCUITO DE CONTROL DE UNA FAROLA QUE SE ENCIENDE CUANDO LLEGA LA NOCHE
