SEMINARIO: Encuentro Regional sobre Biocombustibles y Energías Renovables 5ª REUNIÓN DEL COMITÉ DE ENERGÍA – AUGM 23 de abril de 2009 – Montevideo Dra.

Presentación del tema: "SEMINARIO: Encuentro Regional sobre Biocombustibles y Energías Renovables 5ª REUNIÓN DEL COMITÉ DE ENERGÍA – AUGM 23 de abril de 2009 – Montevideo Dra."— Transcripción de la presentación:

1 SEMINARIO: Encuentro Regional sobre Biocombustibles y Energías Renovables 5ª REUNIÓN DEL COMITÉ DE ENERGÍA – AUGM 23 de abril de 2009 – Montevideo Dra. Maria Antonia Grompone Biodiesel: situación y vigencia en el MERCOSUR Biodiesel: situación y vigencia en el MERCOSUR

2 Reservas de petróleo limitadas Contaminación ambiental Panorama mundial

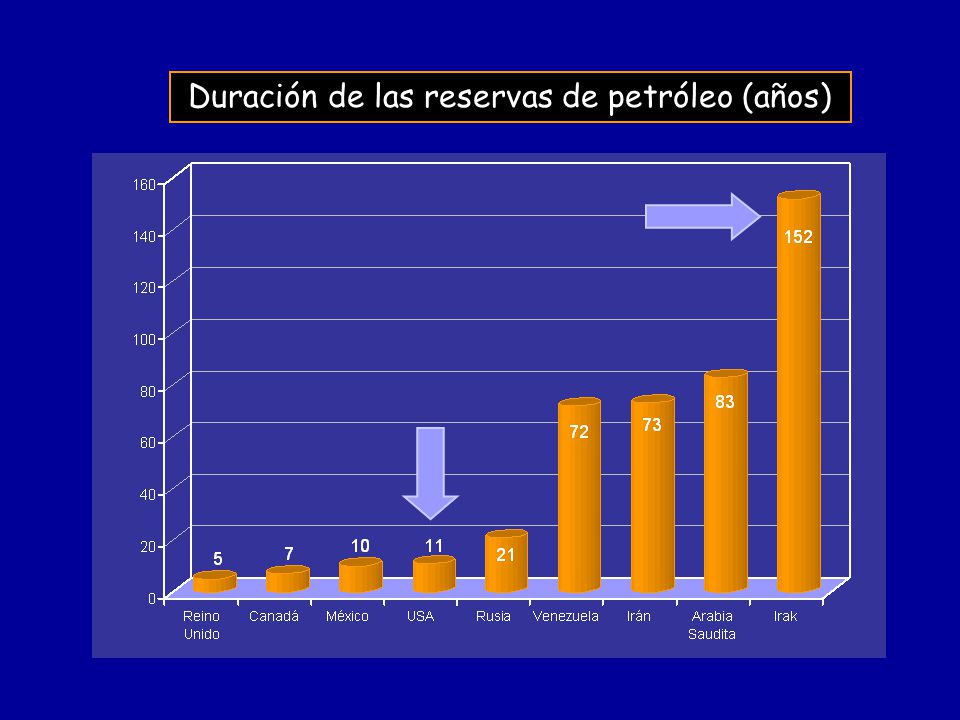

3 Duración de las reservas de petróleo (años)

4

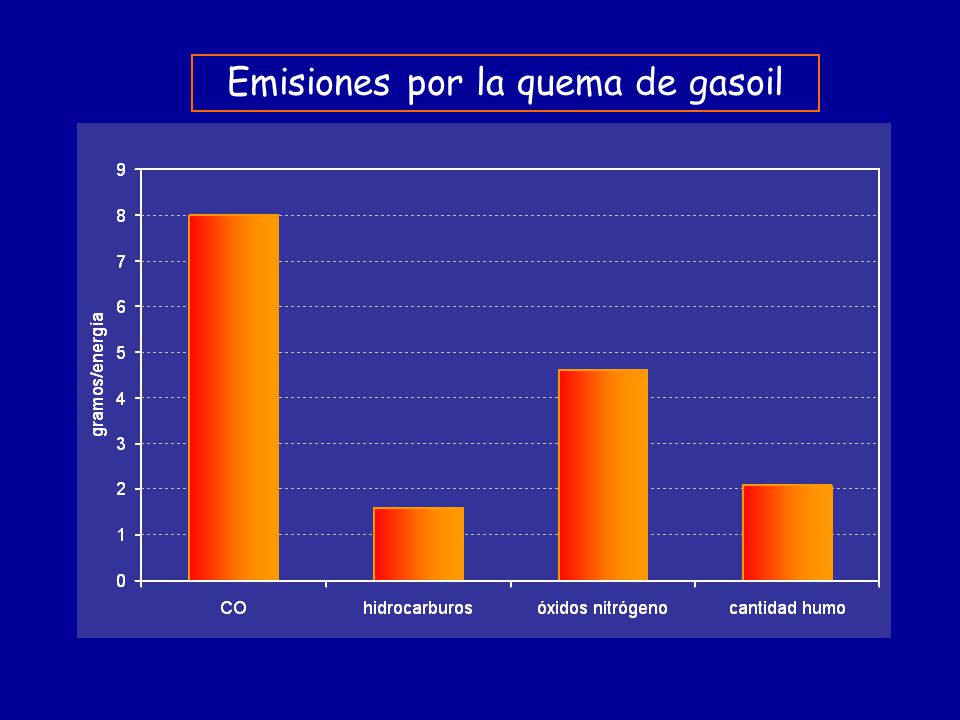

5 Emisiones por la quema de gasoil

6 Biocombustibles líquidos: BIODIESEL Biocombustibles líquidos: BIODIESEL

7 materias primas para biodiesel grasas animales aceites vegetales recursos renovables bioetanol

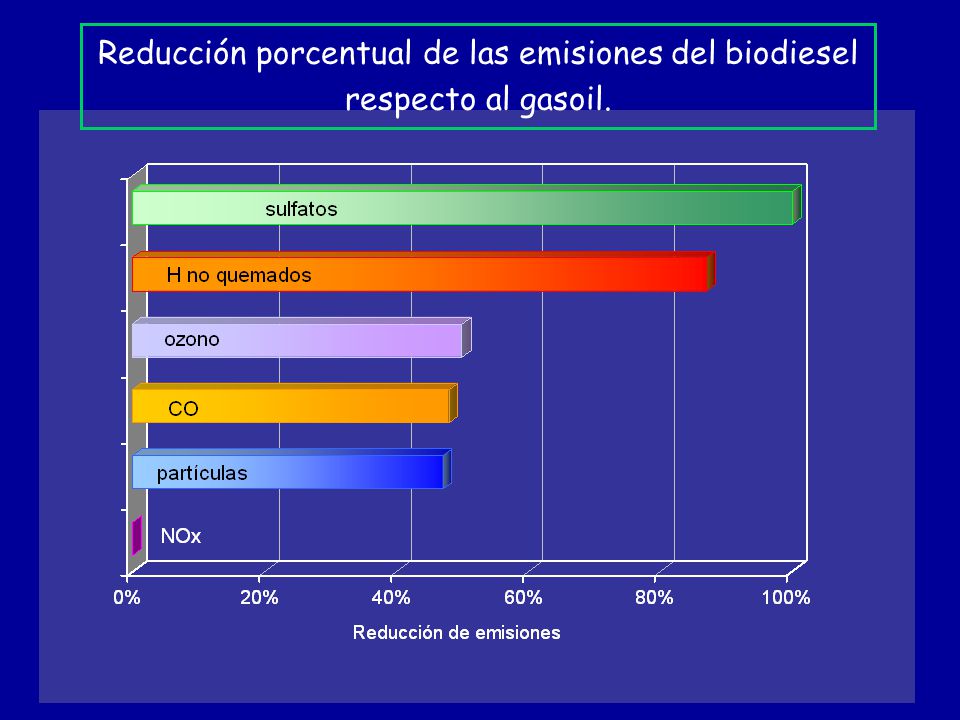

8 Reducción porcentual de las emisiones del biodiesel respecto al gasoil.

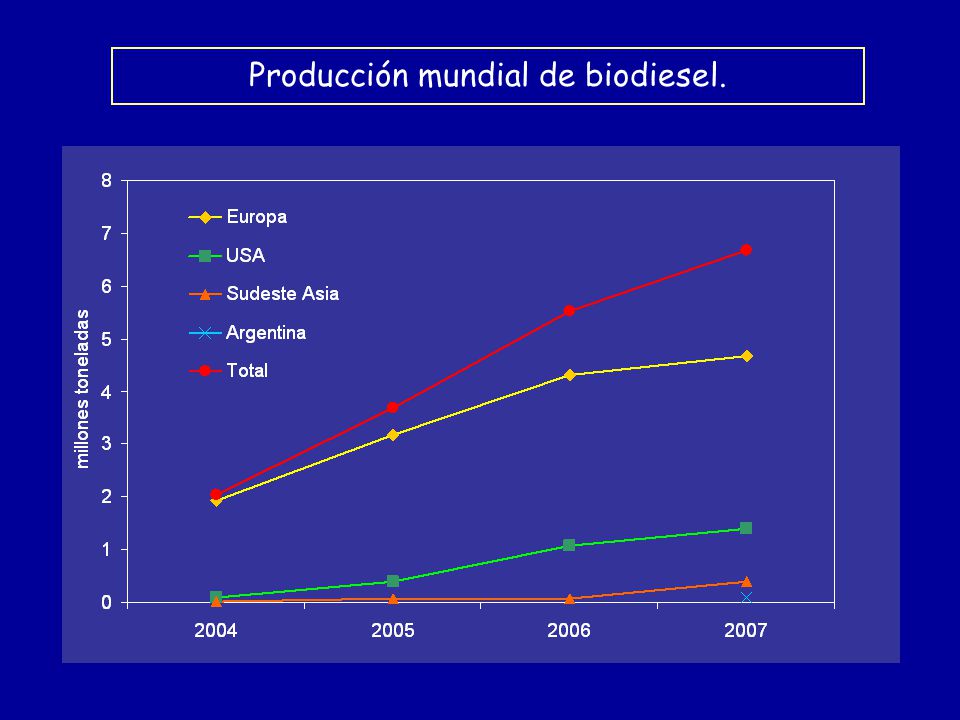

9 Producción mundial de biodiesel.

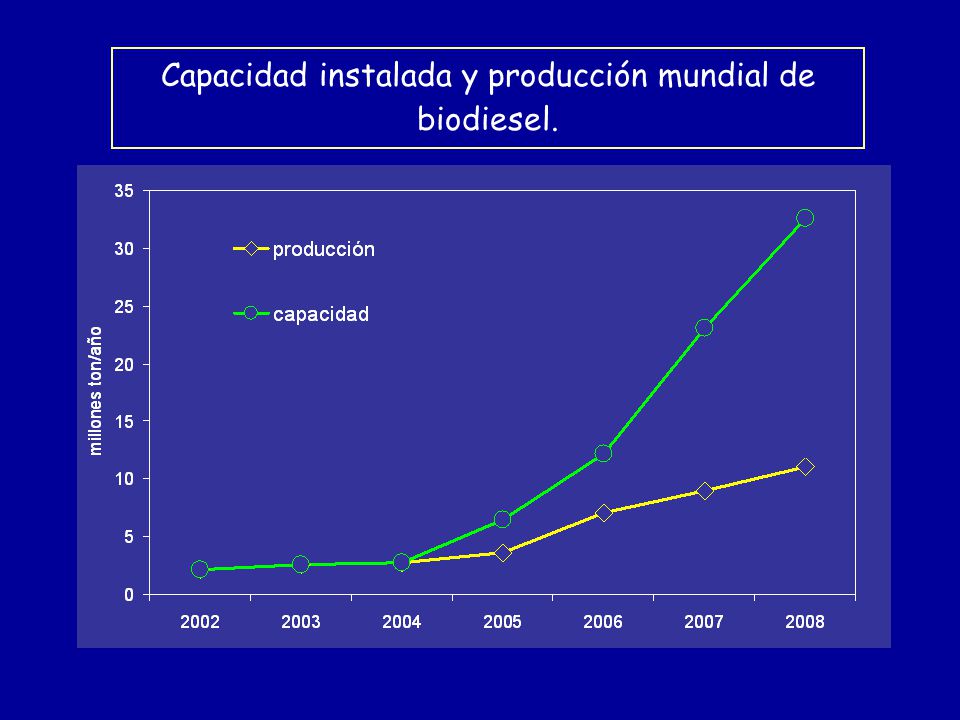

10 Capacidad instalada y producción mundial de biodiesel.

11 El biodiesel en el Uruguay El biodiesel en el Uruguay

12 URUGUAY Ley sobre Agrocombustibles Nº 18.195 noviembre del 2007 Decreto Reglamentario de la Ley sobre Agrocombustibles Nº 18.195 octubre de 2008

13 Art. 12: Combustible para motores, compuesto de ésteres mono alquílicos de ácidos grasos de cadena larga, derivados de aceites vegetales o grasas animales, que cumple con las previsiones contenidas en la Norma UNIT 1100 y sus futuras actualizaciones. Biodiesel: Ley 18.195

14 Art. 12: Combustible para motores, compuesto de ésteres mono alquílicos de ácidos grasos de cadena larga, derivados de aceites vegetales o grasas animales, que cumple con las previsiones contenidas en la Norma UNIT 1100 y sus futuras actualizaciones. Biodiesel: Ley 18.195

15 Norma EN 14213: Combustibles para calefacción. Ésteres metílicos de ácidos grasos (FAME). Norma EN 14214: Combustibles para autos. Ésteres metílicos de ácidos grasos (FAME) para motores diesel. Unión Europea

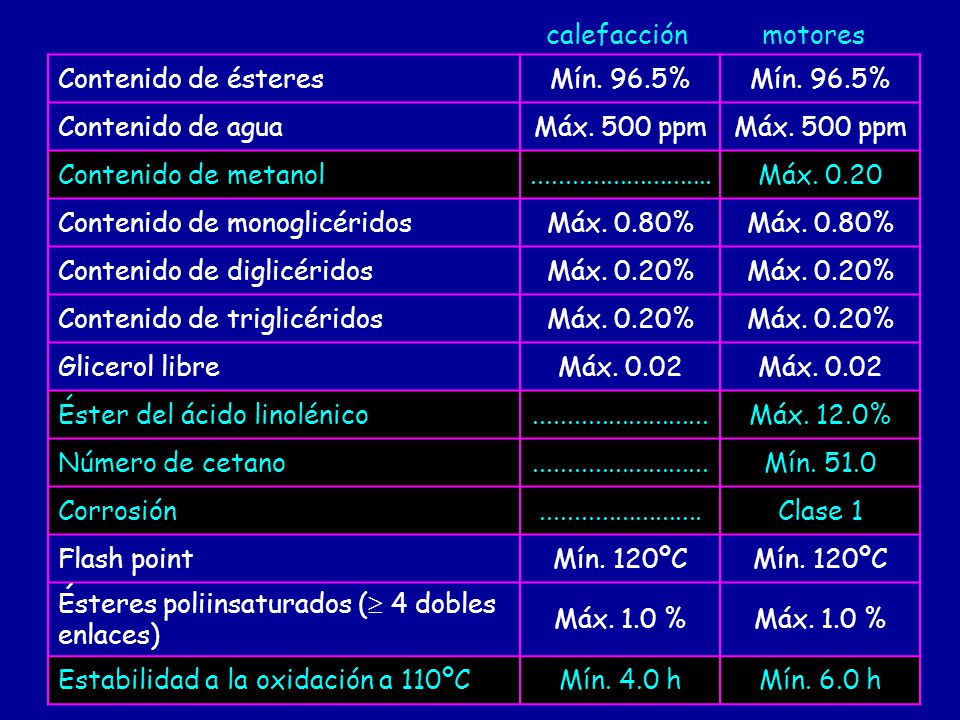

16 Contenido de ésteresMín. 96.5% Contenido de aguaMáx. 500 ppm Contenido de metanol...........................Máx. 0.20 Contenido de monoglicéridosMáx. 0.80% Contenido de diglicéridosMáx. 0.20% Contenido de triglicéridosMáx. 0.20% Glicerol libreMáx. 0.02 Éster del ácido linolénico..........................Máx. 12.0% Número de cetano..........................Mín. 51.0 Corrosión........................Clase 1 Flash pointMín. 120ºC Ésteres poliinsaturados (  4 dobles enlaces) Máx. 1.0 % Estabilidad a la oxidación a 110ºCMín. 4.0 hMín. 6.0 h calefacciónmotores

17 Art. 12: Combustible para motores, compuesto de ésteres mono alquílicos de ácidos grasos de cadena larga, derivados de aceites vegetales o grasas animales, que cumple con las previsiones contenidas en la Norma UNIT 1100 y sus futuras actualizaciones. Biodiesel: Ley 18.195

18 Art. 12: Combustible para motores, compuesto de ésteres mono alquílicos de ácidos grasos de cadena larga, derivados de aceites vegetales o grasas animales, que cumple con las previsiones contenidas en la Norma UNIT 1100 y sus futuras actualizaciones. Biodiesel: Ley 18.195

19 metanol etanol MATERIAS PRIMAS aceite vegetal grasa animal cualquier mono-alcohol

20 Art. 12: Combustible para motores, compuesto de ésteres mono alquílicos de ácidos grasos de cadena larga, derivados de aceites vegetales o grasas animales, que cumple con las previsiones contenidas en la Norma UNIT 1100 y sus futuras actualizaciones. Ley 18.195

21 Art. 12: Combustible para motores, compuesto de ésteres mono alquílicos de ácidos grasos de cadena larga, derivados de aceites vegetales o grasas animales, que cumple con las previsiones contenidas en la Norma UNIT 1100 y sus futuras actualizaciones. Ley 18.195

22 cortos: de 2 a 6 carbonos medios: de 8 a 12 carbonos largos: de 14 a 24 carbonos Clasificación de los ácidos grasos según su longitud de cadena

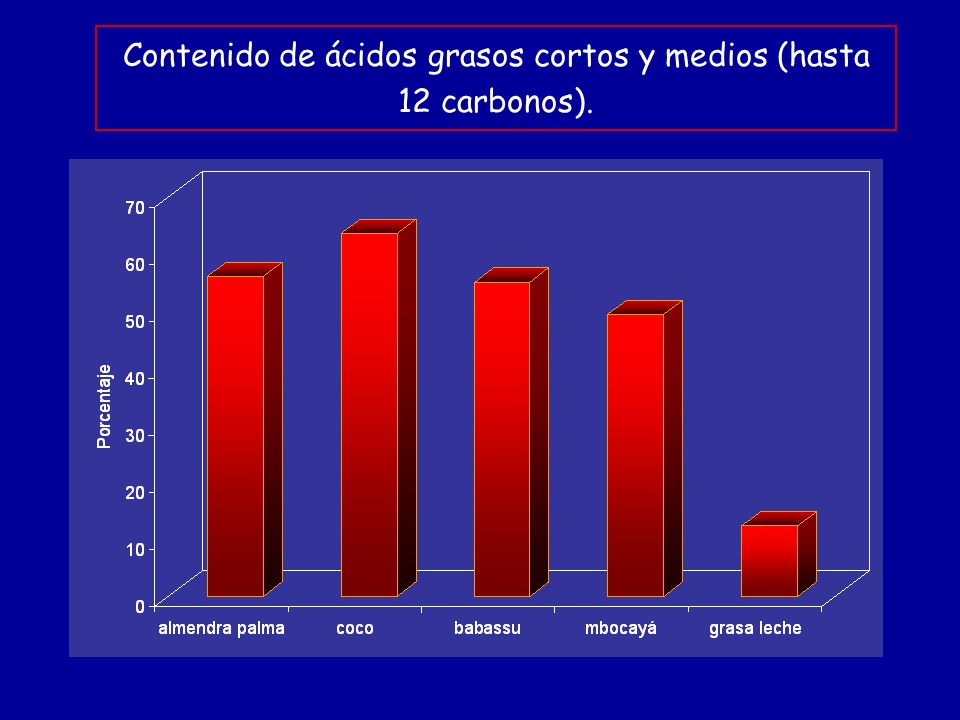

23 Contenido de ácidos grasos cortos y medios (hasta 12 carbonos).

24 Art. 12: Combustible para motores, compuesto de ésteres mono alquílicos de ácidos grasos de cadena larga, derivados de aceites vegetales o grasas animales, que cumple con las previsiones contenidas en la Norma UNIT 1100 y sus futuras actualizaciones. Ley 18.195

25 Art. 12: Combustible para motores, compuesto de ésteres mono alquílicos de ácidos grasos de cadena larga, derivados de aceites vegetales o grasas animales, que cumple con las previsiones contenidas en la Norma UNIT 1100 y sus futuras actualizaciones. Ley 18.195

26 Parámetros de calidad según la norma UNIT 1100.

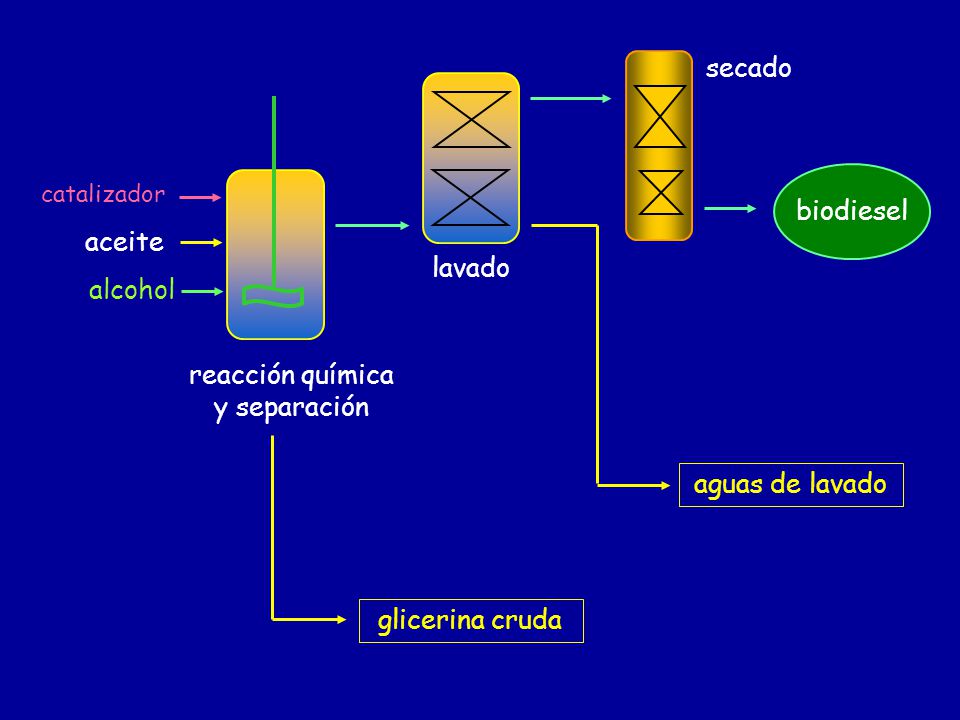

27 aceite alcohol lavado biodiesel reacción química y separación catalizador secado glicerina cruda aguas de lavado

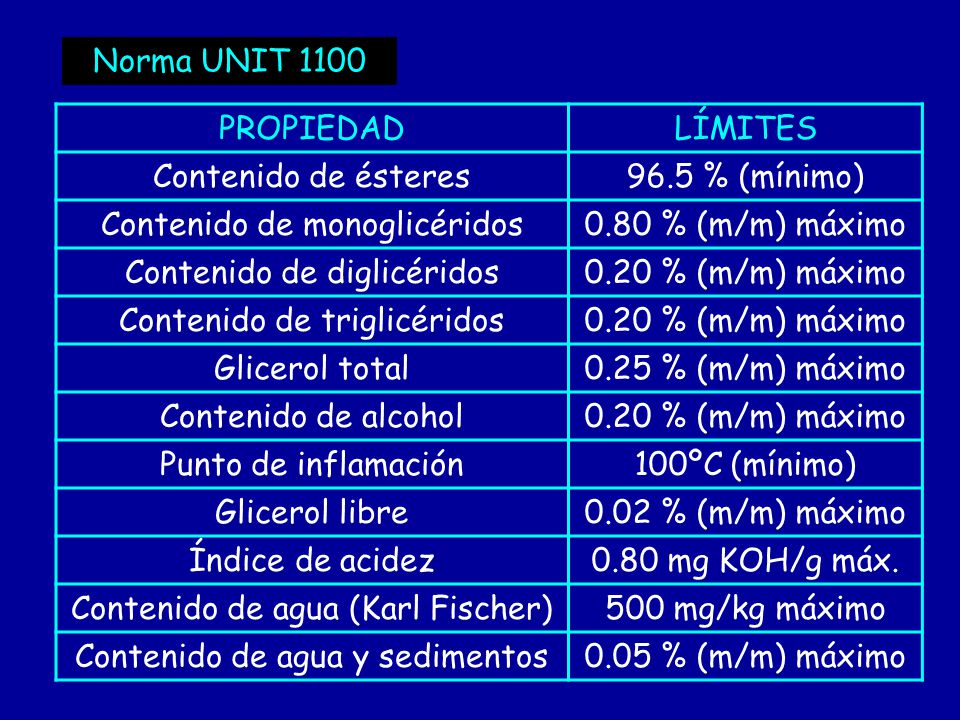

28 PROPIEDADLÍMITES Contenido de ésteres96.5 % (mínimo) Contenido de monoglicéridos0.80 % (m/m) máximo Contenido de diglicéridos0.20 % (m/m) máximo Contenido de triglicéridos0.20 % (m/m) máximo Glicerol total0.25 % (m/m) máximo Contenido de alcohol0.20 % (m/m) máximo Punto de inflamación100ºC (mínimo) Glicerol libre0.02 % (m/m) máximo Índice de acidez0.80 mg KOH/g máx. Contenido de agua (Karl Fischer)500 mg/kg máximo Contenido de agua y sedimentos0.05 % (m/m) máximo Norma UNIT 1100

29 PROPIEDADLÍMITES Estabilidad a oxidación, 110ºC6.0 horas mínimo Éster ácido linolénico12.0 % (m/m) máximo Ésteres poliinsaturados (  4 d.e.)1.0 % (m/m) máximo Viscosidad a 40ºC1.9-6.0 mm 2 /s Residuo de carbón0.10 % (m/m) máximo Número de cetano45 mínimo Contenido de cenizas sulfatadas0.02 % (m/m) máximo Corrosión tira cobre (3 h, 50ºC)Clase 3 máximo Punto de enturbiamiento (ºC)informar Punto de taponamiento de filtro en frío (CFPP) ºC informar Norma UNIT 1100

30 PROPIEDADLÍMITES Contenido sodio + potasio10 mg/kg máximo Contenido calcio + magnesio5 mg/kg máximo Contenido de fósforo(mg/kg) informar Norma UNIT 1100: Especificaciones adicionales optativas

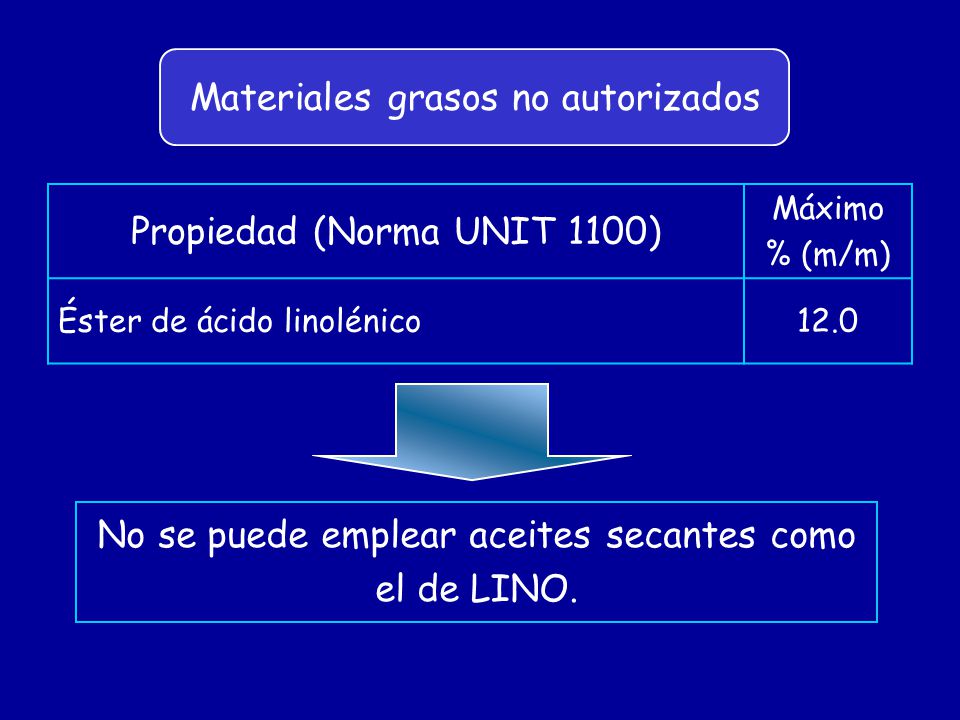

31 Propiedad (Norma UNIT 1100) Máximo % (m/m) Éster de ácido linolénico12.0 No se puede emplear aceites secantes como el de LINO. Materiales grasos no autorizados

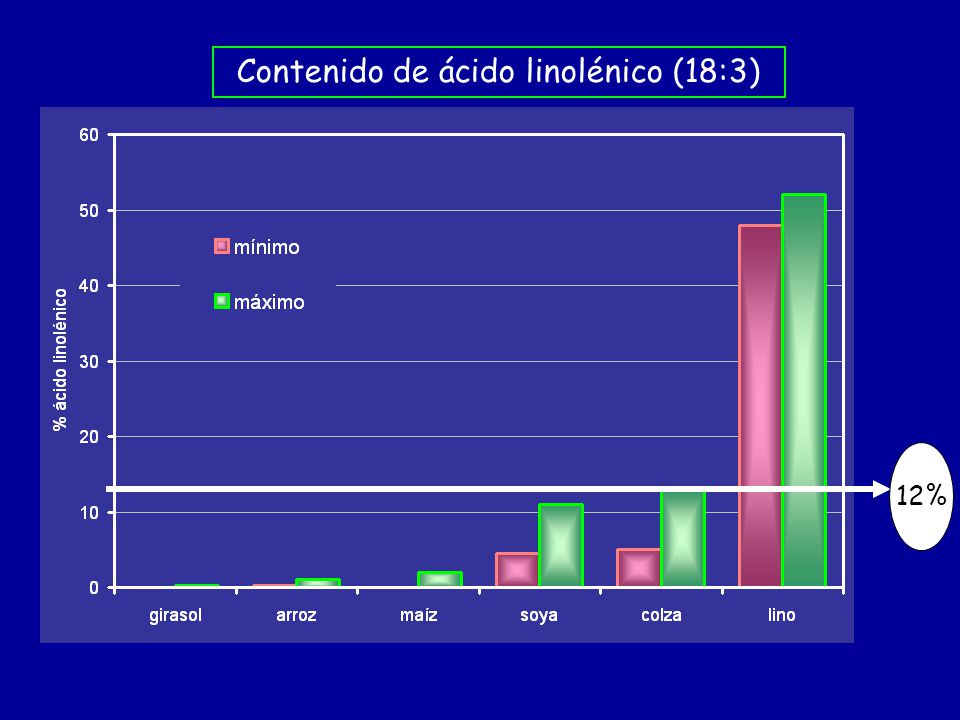

32 Contenido de ácido linolénico (18:3) 12%

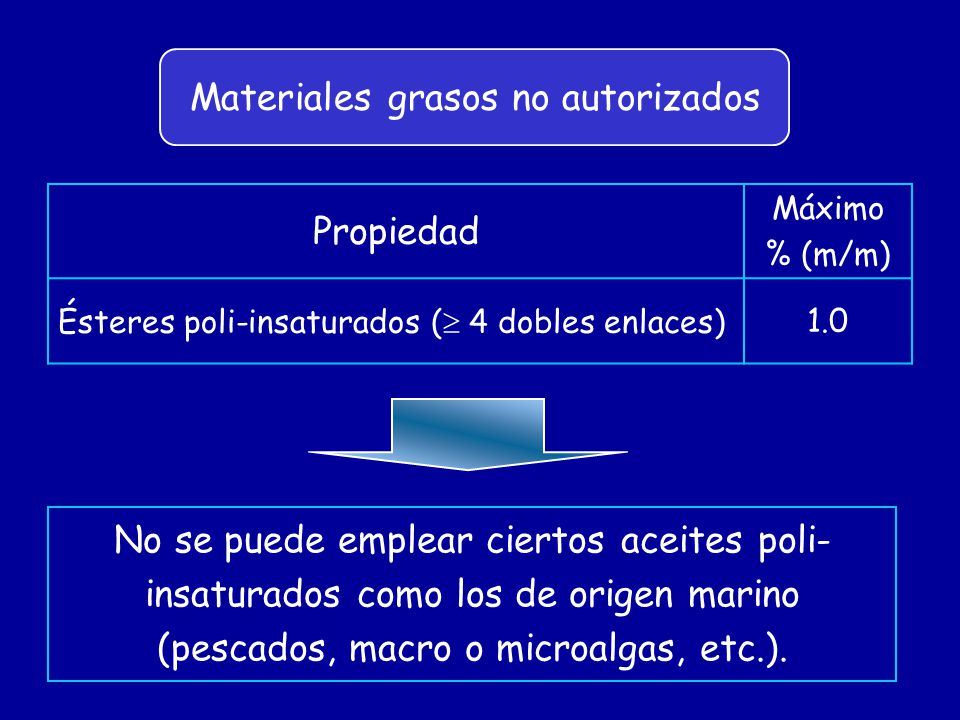

33 Propiedad Máximo % (m/m) Ésteres poli-insaturados (  4 dobles enlaces)1.0 No se puede emplear ciertos aceites poli- insaturados como los de origen marino (pescados, macro o microalgas, etc.). Materiales grasos no autorizados

34 1% Contenido de ácidos poli-insaturados (  4 dobles enlaces) de aceites marinos uruguayos y de sábalo (pez de río).

35 macroalgas microalgas

36 Algas marinas: contenido de ácidos grasos poli-insaturados con 4 o más dobles enlaces. 1%

37 Debido a la Ley de Agrocombustibles, a la Norma UNIT 1100 y al Decreto Reglamentario, la fabricación de biodiesel está saliendo de la etapa artesanal, tecnificándose.

38 Es totalmente inconveniente la preparación doméstica del biodiesel en una licuadora.

39 Equipo transportable para fabricar biodiesel

40 Decreto reglamentario: 27 de octubre del 2008

41 Responsables técnicos de las plantas de biodiesel.

42 Artículo 12º Ingeniero Químico Ingeniero en Alimentos Técnico titulado con formación terciaria vinculada a la industria de procesos o química o agrícola, con dos años de experiencia en la producción de biodiesel. Artículo 12º Ingeniero Químico Ingeniero en Alimentos Técnico titulado con formación terciaria vinculada a la industria de procesos o química o agrícola, con dos años de experiencia en la producción de biodiesel.

43 Frecuencia de análisis del biodiesel y fiscalización por la URSEA.

44 Artículo 18º una vez por mes: control restringido (10 análisis) dos veces por año: norma UNIT completa (21 análisis) Artículo 18º una vez por mes: control restringido (10 análisis) dos veces por año: norma UNIT completa (21 análisis)

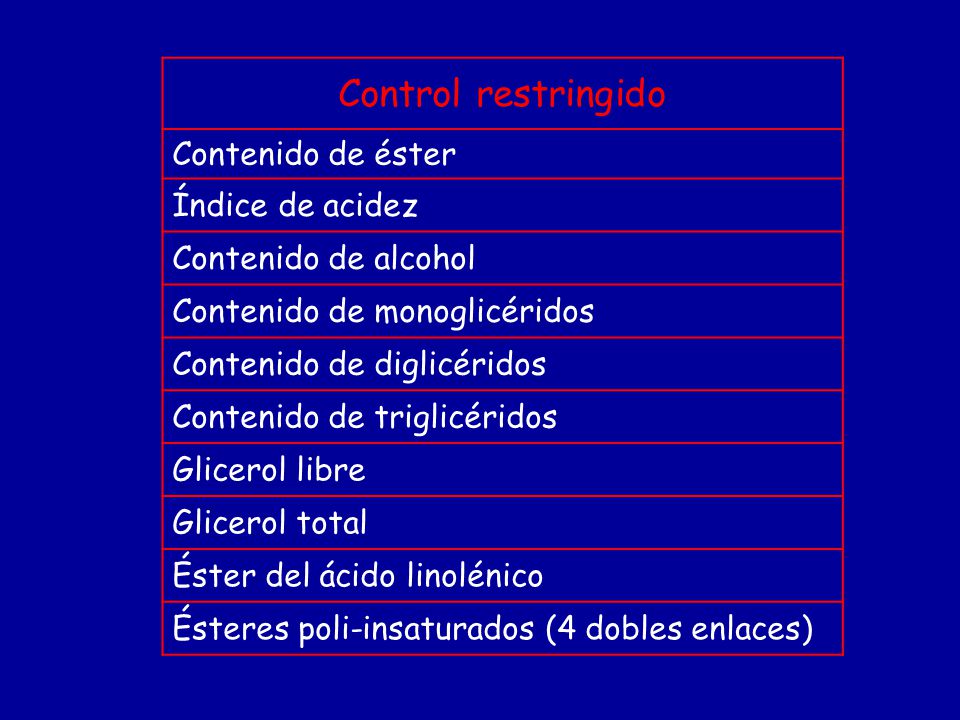

45 Control restringido Contenido de éster Índice de acidez Contenido de alcohol Contenido de monoglicéridos Contenido de diglicéridos Contenido de triglicéridos Glicerol libre Glicerol total Éster del ácido linolénico Ésteres poli-insaturados (4 dobles enlaces)

46 Principales problemas detectados en Uruguay.

47 Contenido de ésteres Norma UNIT 1100: mínimo 96.5%

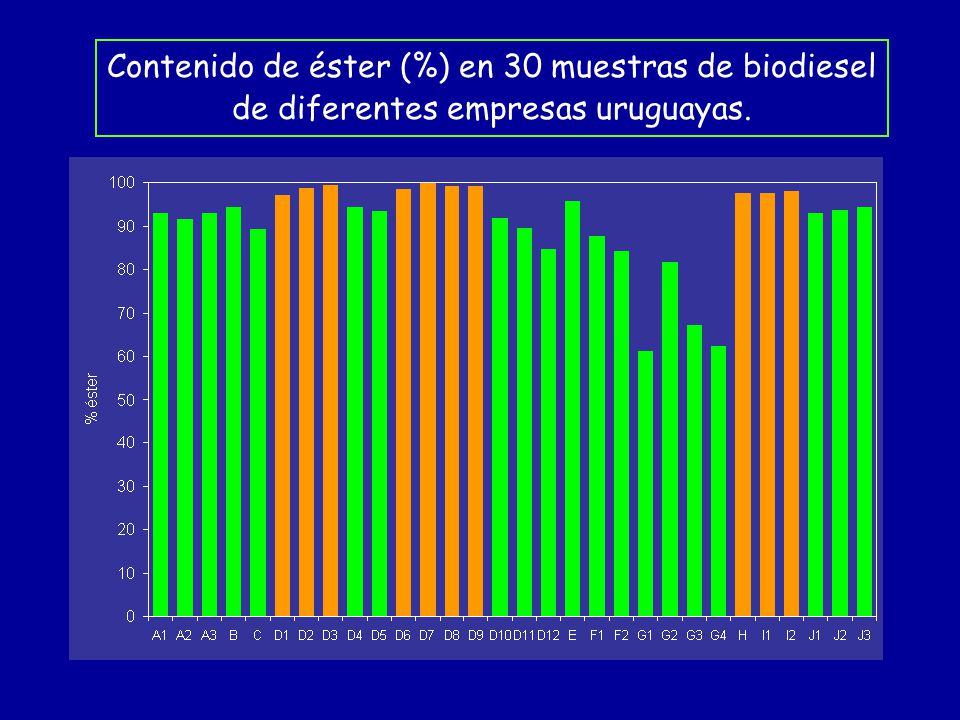

48 Contenido de éster (%) en 30 muestras de biodiesel de diferentes empresas uruguayas.

49 Estabilidad oxidativa Norma UNIT 1100: 6 horas (mínimo)

50 ANCAP incorporará biodiesel producido en el país con materias primas nacionales al diesel de petróleo (gasoil). ANCAP incorporará biodiesel producido en el país con materias primas nacionales al diesel de petróleo (gasoil). Ley 18.195: Art. 7º

51 2008 2009 a 2011 2012 en adelante Hasta 2% Obligatorio: mínimo 2% Obligatorio: mínimo 5% Ley de Agrocombustibles

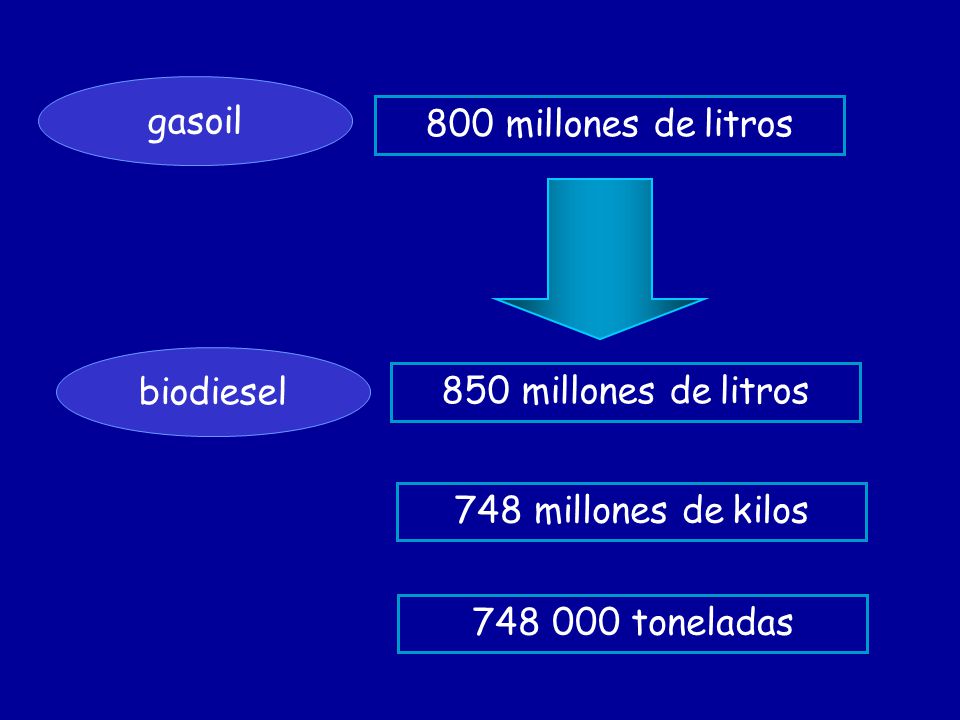

52 gasoil biodiesel 800 millones de litros 850 millones de litros 748 millones de kilos 748 000 toneladas

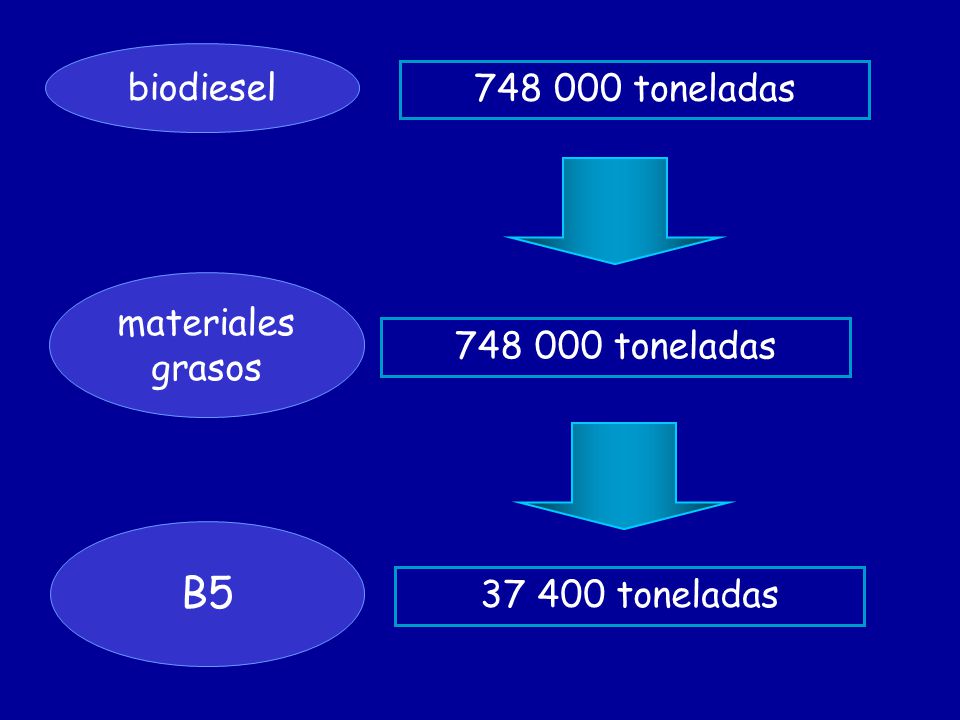

53 biodiesel 748 000 toneladas materiales grasos 748 000 toneladas B5 37 400 toneladas

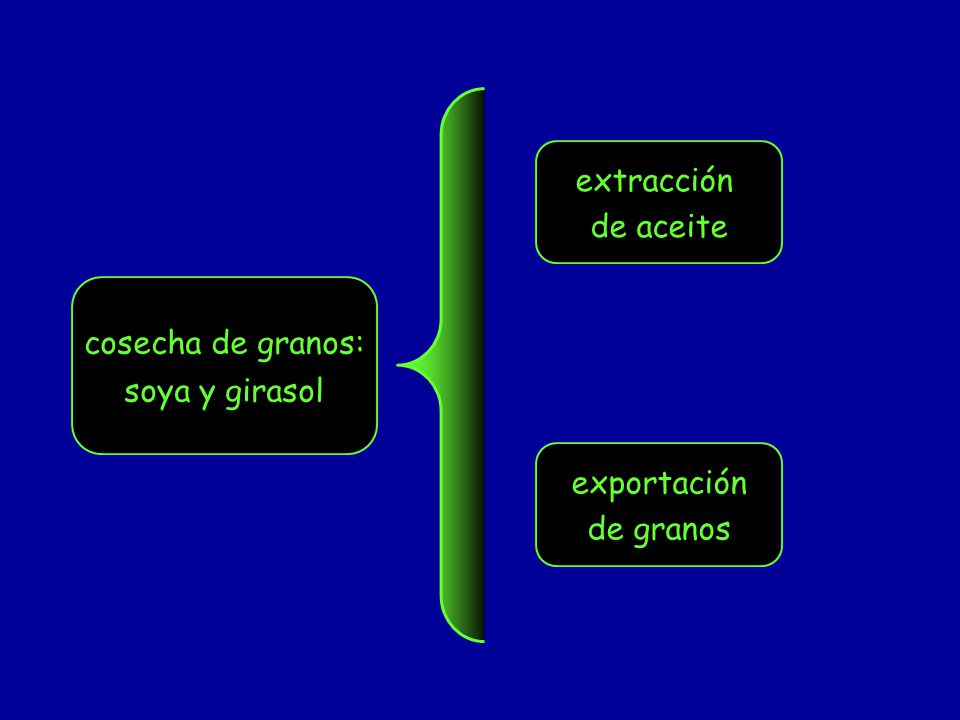

54 cosecha de granos: soya y girasol extracción de aceite exportación de granos

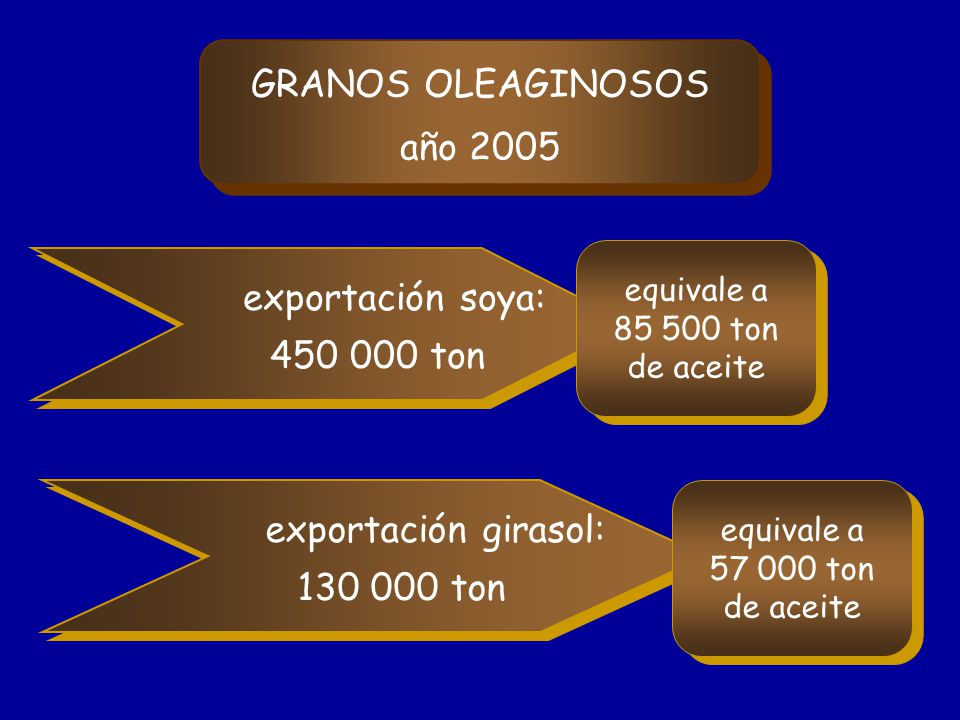

55 GRANOS OLEAGINOSOS año 2005 GRANOS OLEAGINOSOS año 2005 exportación soya: 450 000 ton exportación soya: 450 000 ton exportación girasol: 130 000 ton exportación girasol: 130 000 ton equivale a 85 500 ton de aceite equivale a 85 500 ton de aceite equivale a 57 000 ton de aceite equivale a 57 000 ton de aceite

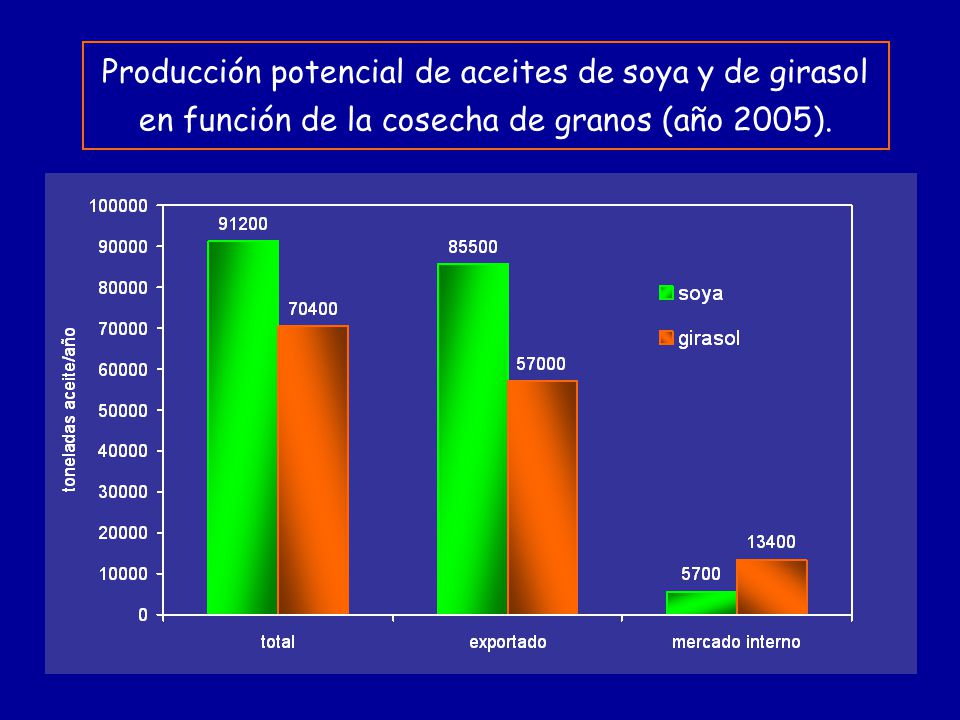

56 Producción potencial de aceites de soya y de girasol en función de la cosecha de granos (año 2005).

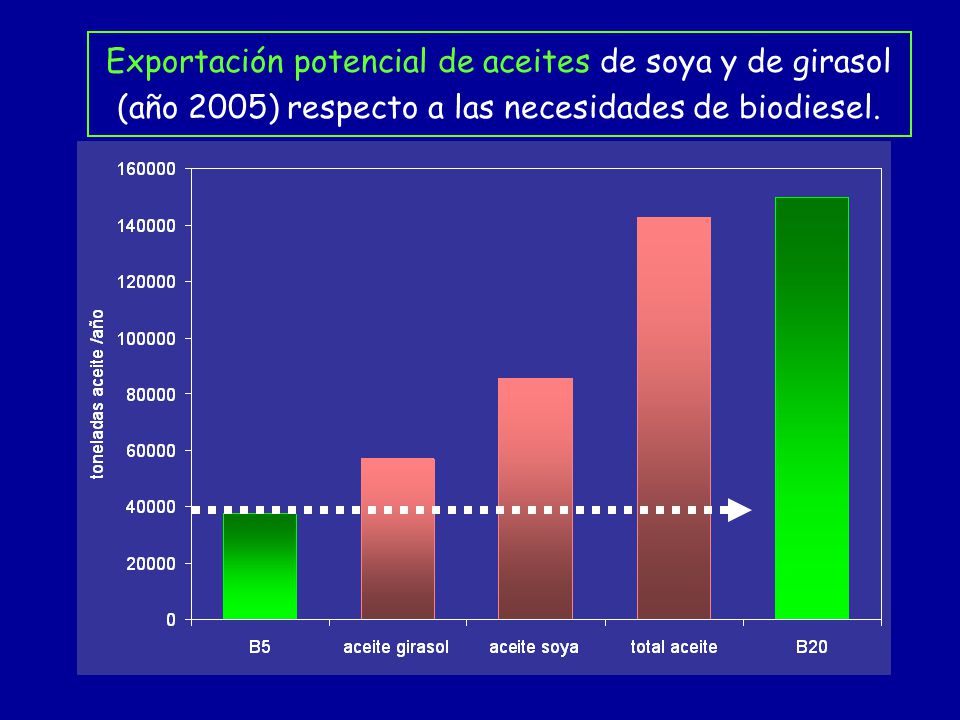

57 Exportación potencial de aceites de soya y de girasol (año 2005) respecto a las necesidades de biodiesel.

58 BIODIESEL de sebo vacuno

59 Exportación potencial de aceites de soya y de girasol y de sebo vacuno (año 2005) respecto a las necesidades de biodiesel.

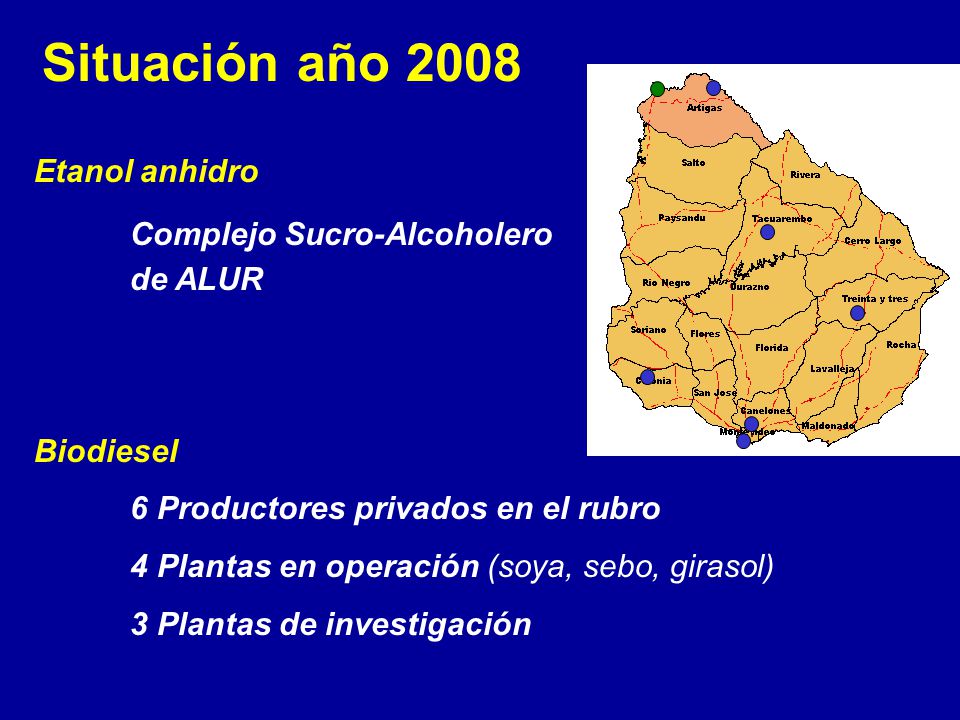

60 Situación año 2008 Biodiesel 6 Productores privados en el rubro 4 Plantas en operación (soya, sebo, girasol) 3 Plantas de investigación Etanol anhidro Complejo Sucro-Alcoholero de ALUR

61 Biodiesel en el MERCOSUR Biodiesel en el MERCOSUR

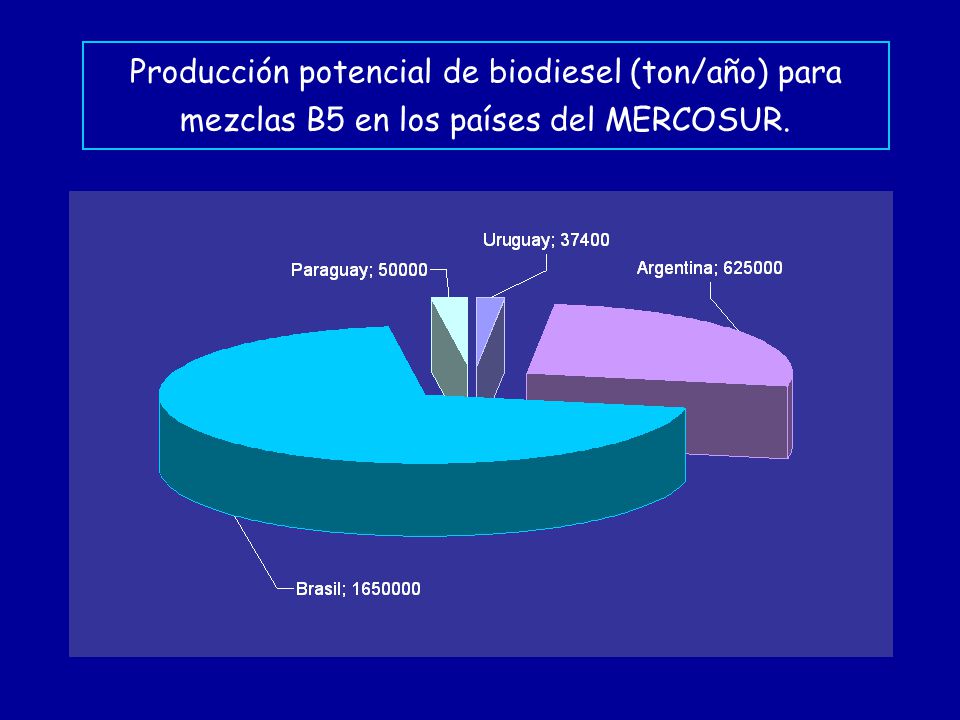

62 Producción potencial de biodiesel (ton/año) para mezclas B5 en los países del MERCOSUR.

63 Biodiesel en Paraguay

64 Ley de Fomento de los Biocombustibles Nº 2748 Octubre 2005 Proyecto de Normas de Aplicación PNA 16 018 05 Combustibles. Biodiesel Puro (B100). Especificaciones. Diciembre 2005 – Primera Edición

65 La producción de biodiesel está comenzando y se están instalando plantas de fabricación.

66 Biodiesel en la Argentina

67 Régimen de Regulación y Promoción para la Producción y Uso Sustentable de.- Ley 26.093 Régimen de Regulación y Promoción para la Producción y Uso Sustentable de Biocombustibles.- Ley 26.093

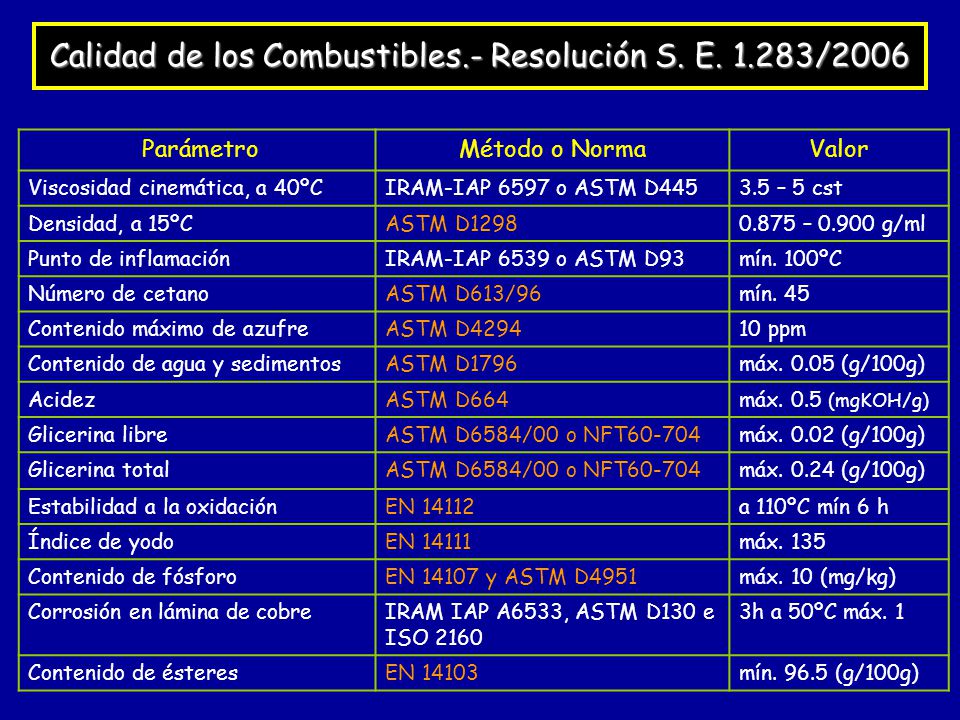

68 Calidad de los Combustibles.- Resolución S. E. 1.283/2006 ParámetroMétodo o NormaValor Viscosidad cinemática, a 40ºCIRAM-IAP 6597 o ASTM D4453.5 – 5 cst Densidad, a 15ºCASTM D12980.875 – 0.900 g/ml Punto de inflamaciónIRAM-IAP 6539 o ASTM D93mín. 100ºC Número de cetanoASTM D613/96mín. 45 Contenido máximo de azufreASTM D429410 ppm Contenido de agua y sedimentosASTM D1796máx. 0.05 (g/100g) AcidezASTM D664máx. 0.5 (mgKOH/g) Glicerina libreASTM D6584/00 o NFT60-704máx. 0.02 (g/100g) Glicerina totalASTM D6584/00 o NFT60-704máx. 0.24 (g/100g) Estabilidad a la oxidaciónEN 14112a 110ºC mín 6 h Índice de yodoEN 14111máx. 135 Contenido de fósforoEN 14107 y ASTM D4951máx. 10 (mg/kg) Corrosión en lámina de cobreIRAM IAP A6533, ASTM D130 e ISO 2160 3h a 50ºC máx. 1 Contenido de ésteresEN 14103mín. 96.5 (g/100g)

69 La Norma IRAM 6515-1 se toma como referencia pero no es de uso obligatorio.

70 Proyección de la capacidad productiva de biodiesel de la Argentina (antes de la crisis).

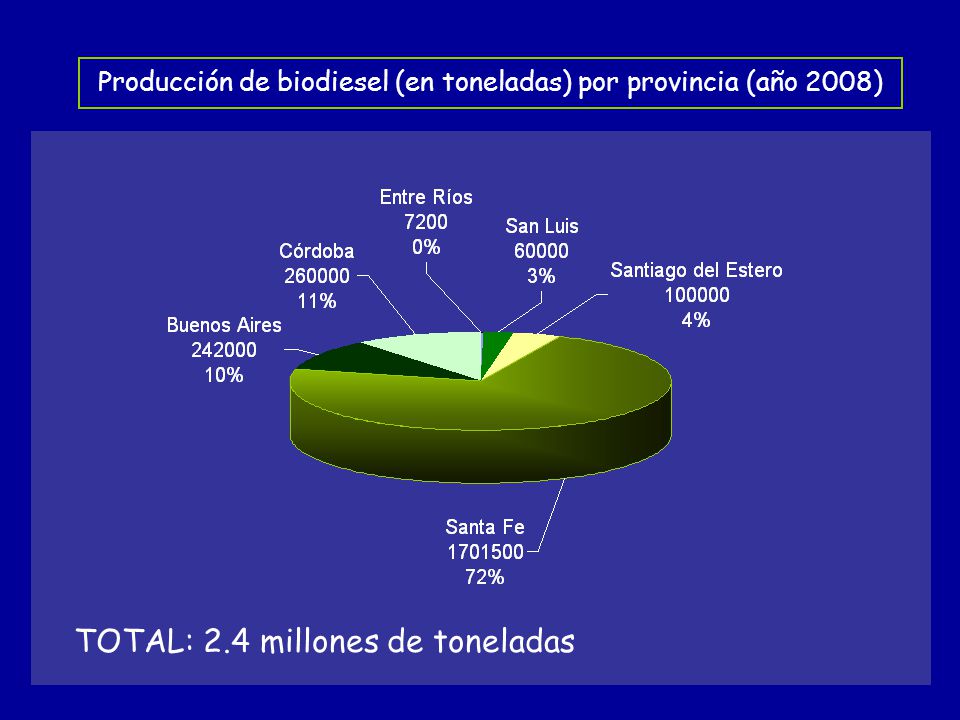

71 Producción de biodiesel (en toneladas) por provincia (año 2008) TOTAL: 2.4 millones de toneladas

72 En el año 2008 la Argentina exportó alrededor de 1.0 millón de toneladas de biodiesel. En el año 2008 su capacidad instalada para la producción de biodiesel era de 1.8 millones de toneladas al año.

73 La producción de biodiesel se vincula estrechamente con las grandes empresas de oleaginosas.

74 Biodiesel en el Brasil

75 Ley Nº 11.116 del 18/5/2005.- Registro especial del productor o importador de biodiesel. Ley Nº 11.097 del 13/1/2005.- Introducción del biodiesel en la matriz energética. ANP Resolución Nº 7/2008: Especificaciones

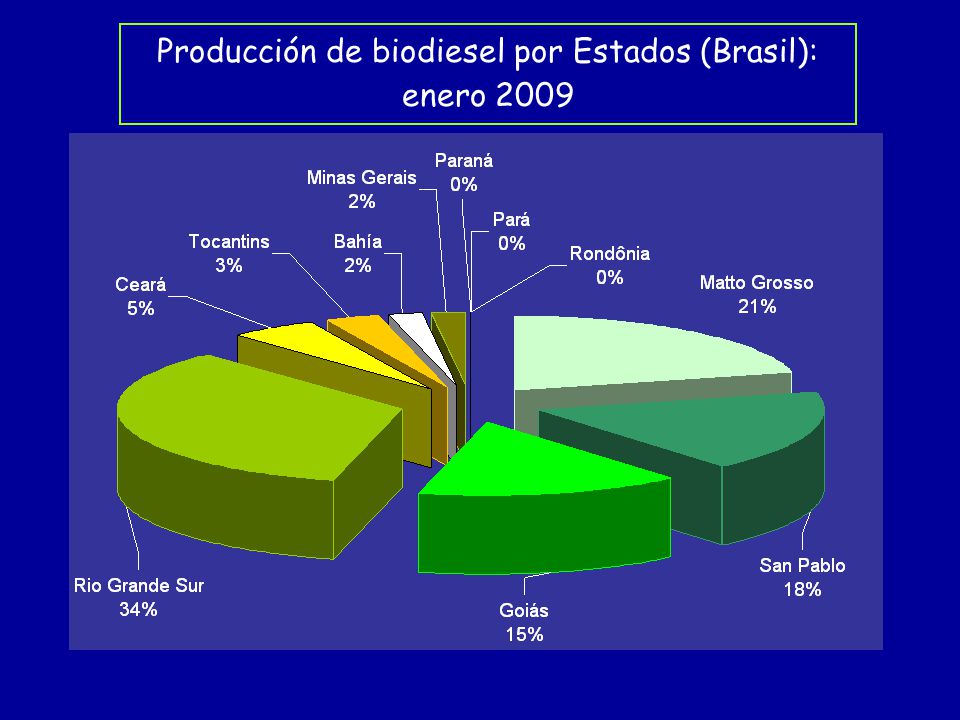

76 Producción de biodiesel por Estados (Brasil): enero 2009

77 La producción de biodiesel se vincula estrechamente con políticas sociales.

78 Armonización de las Normativas a nivel del MERCOSUR. Grupo ad hoc de biocombustibles (creado en el 2º semestre del 2007)

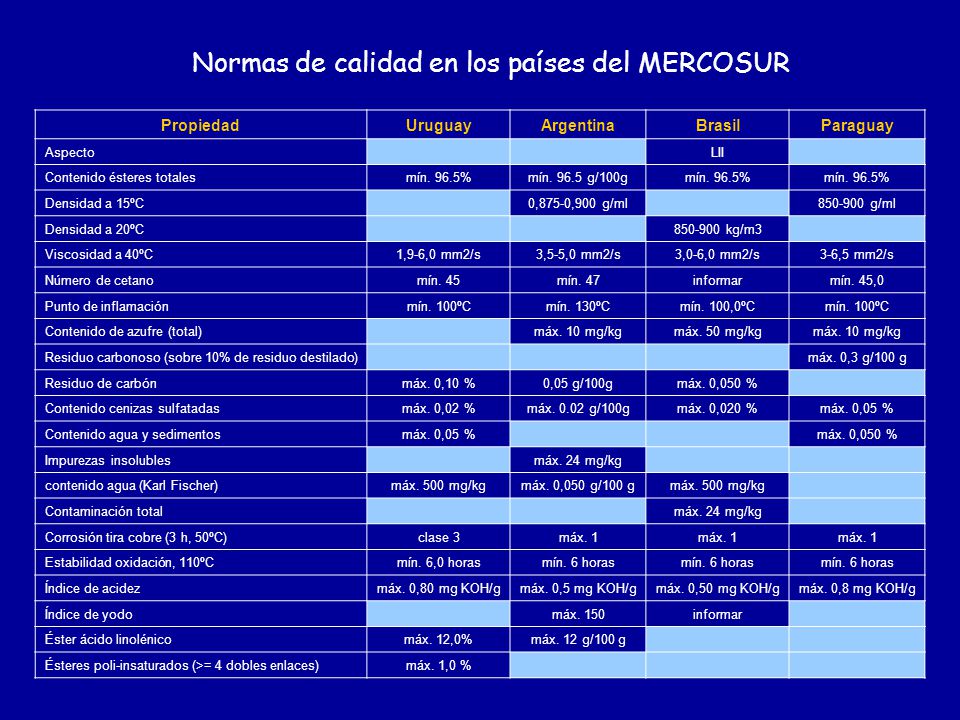

79 PropiedadUruguayArgentinaBrasilParaguay Aspecto LII Contenido ésteres totalesmín. 96.5%mín. 96.5 g/100gmín. 96.5% Densidad a 15ºC 0,875-0,900 g/ml 850-900 g/ml Densidad a 20ºC 850-900 kg/m3 Viscosidad a 40ºC1,9-6,0 mm2/s3,5-5,0 mm2/s3,0-6,0 mm2/s3-6,5 mm2/s Número de cetanomín. 45mín. 47informarmín. 45,0 Punto de inflamaciónmín. 100ºCmín. 130ºCmín. 100,0ºCmín. 100ºC Contenido de azufre (total) máx. 10 mg/kgmáx. 50 mg/kgmáx. 10 mg/kg Residuo carbonoso (sobre 10% de residuo destilado) máx. 0,3 g/100 g Residuo de carbónmáx. 0,10 %0,05 g/100gmáx. 0,050 % Contenido cenizas sulfatadasmáx. 0,02 %máx. 0.02 g/100gmáx. 0,020 %máx. 0,05 % Contenido agua y sedimentosmáx. 0,05 % máx. 0,050 % Impurezas insolubles máx. 24 mg/kg contenido agua (Karl Fischer)máx. 500 mg/kgmáx. 0,050 g/100 gmáx. 500 mg/kg Contaminación total máx. 24 mg/kg Corrosión tira cobre (3 h, 50ºC)clase 3máx. 1 Estabilidad oxidación, 110ºCmín. 6,0 horasmín. 6 horas Índice de acidezmáx. 0,80 mg KOH/gmáx. 0,5 mg KOH/gmáx. 0,50 mg KOH/gmáx. 0,8 mg KOH/g Índice de yodo máx. 150informar Éster ácido linolénicomáx. 12,0%máx. 12 g/100 g Ésteres poli-insaturados (>= 4 dobles enlaces)máx. 1,0 % Normas de calidad en los países del MERCOSUR

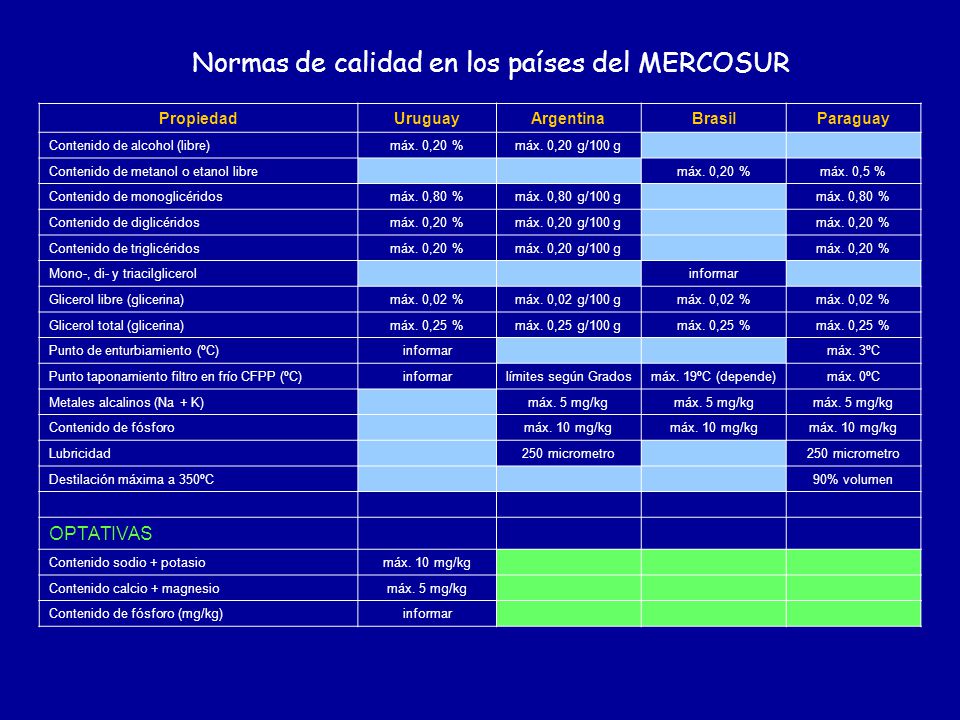

80 PropiedadUruguayArgentinaBrasilParaguay Contenido de alcohol (libre)máx. 0,20 %máx. 0,20 g/100 g Contenido de metanol o etanol libre máx. 0,20 %máx. 0,5 % Contenido de monoglicéridosmáx. 0,80 %máx. 0,80 g/100 g máx. 0,80 % Contenido de diglicéridosmáx. 0,20 %máx. 0,20 g/100 g máx. 0,20 % Contenido de triglicéridosmáx. 0,20 %máx. 0,20 g/100 g máx. 0,20 % Mono-, di- y triacilglicerol informar Glicerol libre (glicerina)máx. 0,02 %máx. 0,02 g/100 gmáx. 0,02 % Glicerol total (glicerina)máx. 0,25 %máx. 0,25 g/100 gmáx. 0,25 % Punto de enturbiamiento (ºC)informar máx. 3ºC Punto taponamiento filtro en frío CFPP (ºC)informarlímites según Gradosmáx. 19ºC (depende)máx. 0ºC Metales alcalinos (Na + K) máx. 5 mg/kg Contenido de fósforo máx. 10 mg/kg Lubricidad 250 micrometro Destilación máxima a 350ºC 90% volumen OPTATIVAS Contenido sodio + potasiomáx. 10 mg/kg Contenido calcio + magnesiomáx. 5 mg/kg Contenido de fósforo (mg/kg)informar Normas de calidad en los países del MERCOSUR

81 Grupo A de parámetros: especificaciones que hoy se presentan como equivalentes. Grupo B de parámetros: especificaciones que divergen entre los cuatro países pero que, a corto o mediano plazo, pueden ser armonizadas. Grupo ad hoc de biocombustibles

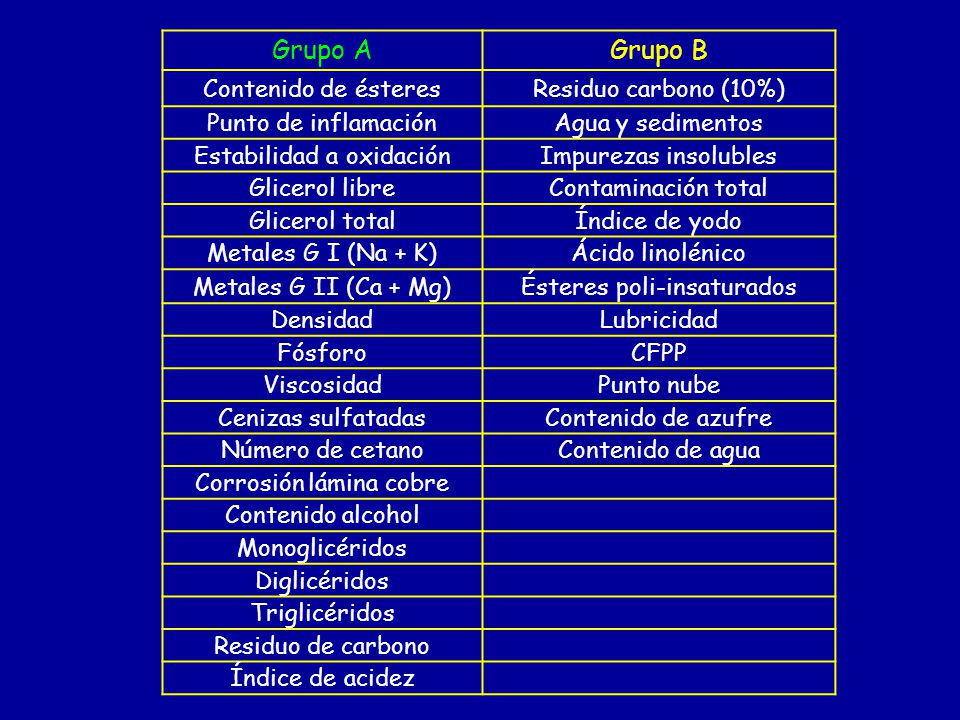

82 Grupo AGrupo B Contenido de ésteresResiduo carbono (10%) Punto de inflamaciónAgua y sedimentos Estabilidad a oxidaciónImpurezas insolubles Glicerol libreContaminación total Glicerol totalÍndice de yodo Metales G I (Na + K)Ácido linolénico Metales G II (Ca + Mg)Ésteres poli-insaturados DensidadLubricidad FósforoCFPP ViscosidadPunto nube Cenizas sulfatadasContenido de azufre Número de cetanoContenido de agua Corrosión lámina cobre Contenido alcohol Monoglicéridos Diglicéridos Triglicéridos Residuo de carbono Índice de acidez

83 PANORAMA ACTUAL: cambios respecto al 2008 PANORAMA ACTUAL: cambios respecto al 2008

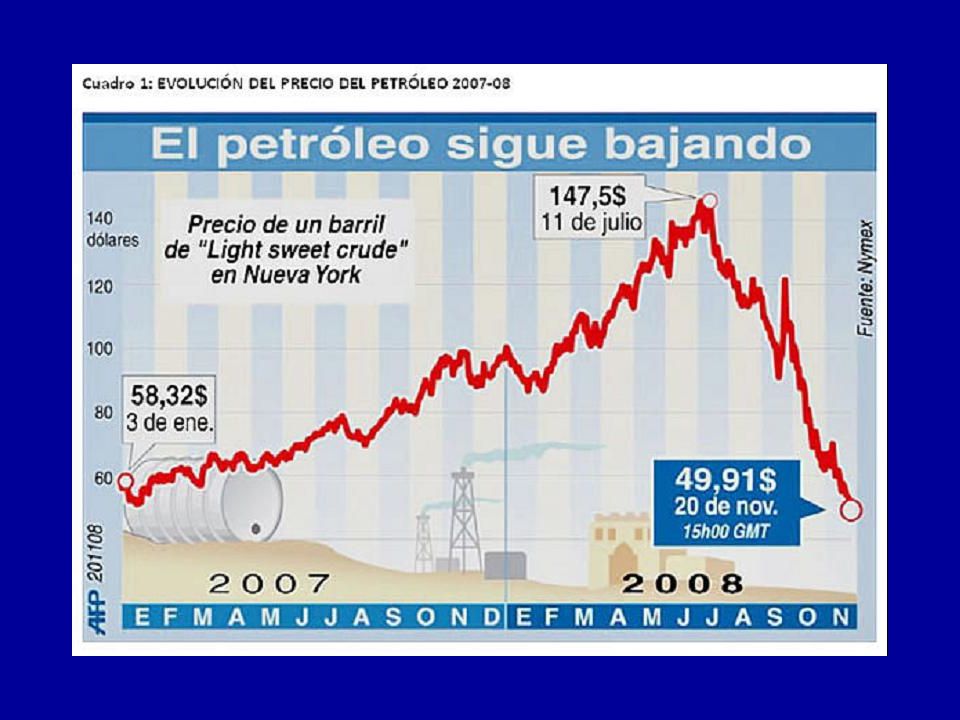

84

85 Precio del barril de petróleo según OPEP (enero, febrero y marzo 2009)

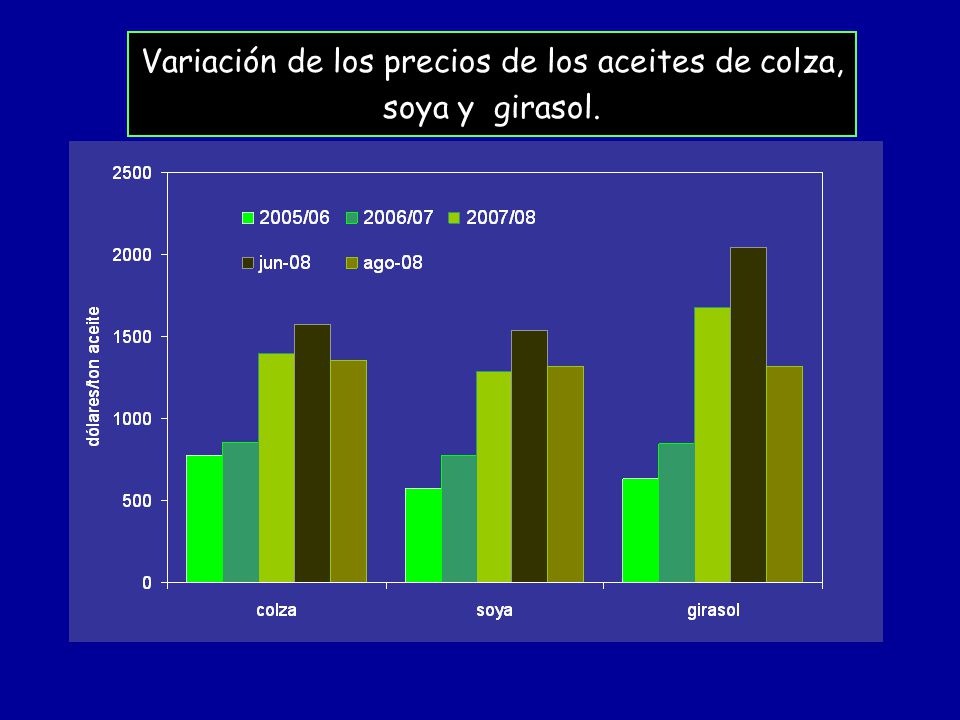

86 Variación de los precios de los aceites de colza, soya y girasol.

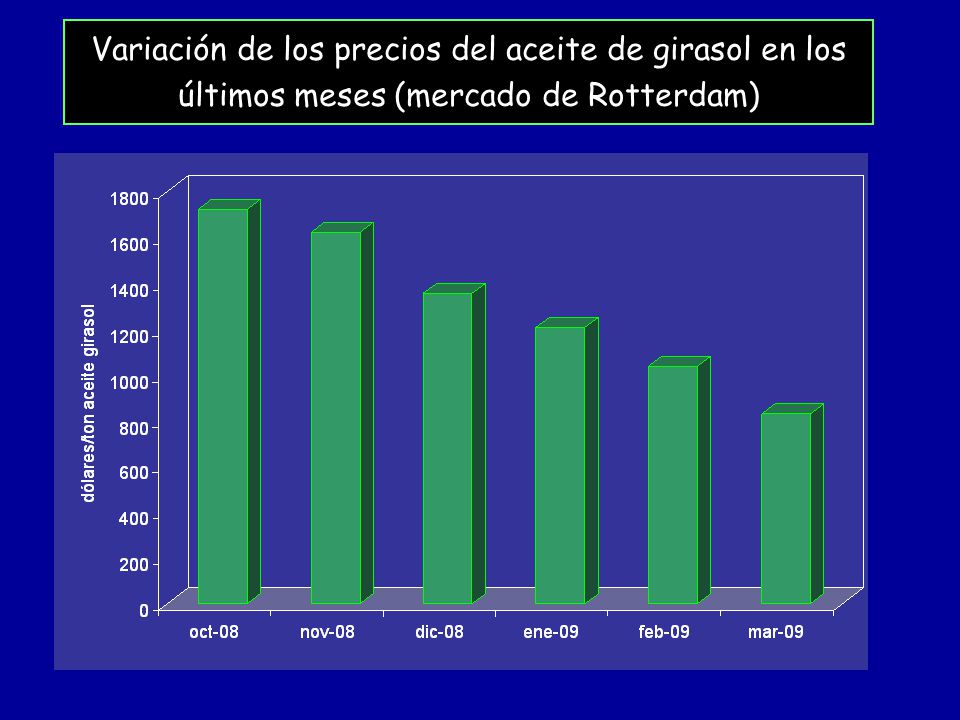

87 Variación de los precios del aceite de girasol en los últimos meses (mercado de Rotterdam)

88 Mercado de Rotterdam: precio del biodiesel

89 Mercado de Rotterdam: precio del biodiesel y del aceite de soya (enero 2009)

90 Se requieren Políticas de Estado que promuevan la producción de biodiesel.

91 URUGUAY 2009

92 Carece de petróleo Productor de oleaginosas Uruguay

93 exportación de granos sin valor agregado aceite torta biodiesel alimento para animales

94 Exportación de granos y extracción potencial de aceite (año 2005).

95 Proyecto Metropolitano (ANCAP) Instalación de un conglomerado (cluster) con diferentes actores para participar en la cadena de producción y asegurar la producción de biodiesel que marca la Ley de Agrocombustibles.

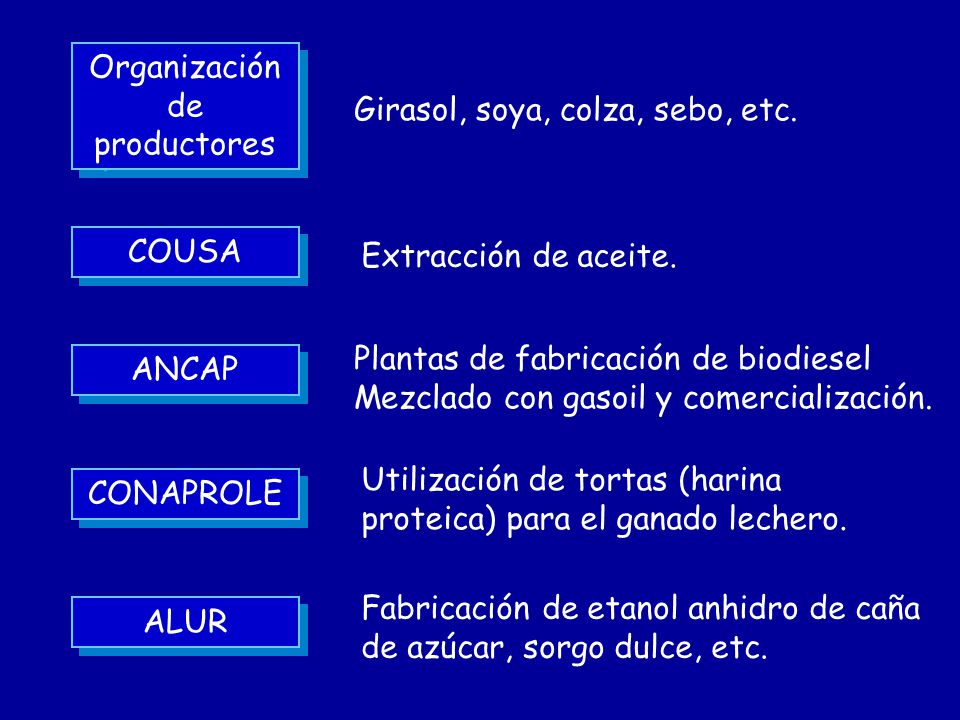

96 ANCAP CONAPROLE ALUR Organización de productores Plantas de fabricación de biodiesel Mezclado con gasoil y comercialización. Girasol, soya, colza, sebo, etc. COUSA Extracción de aceite. Utilización de tortas (harina proteica) para el ganado lechero. Fabricación de etanol anhidro de caña de azúcar, sorgo dulce, etc.
