LAS ENERGIAS RENOVABLES
JORNADAS 19 – 22 DE JUNIO 2007 MADRID PANEL IV: BIOCARBURANTES SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
2
MATERIAS PRIMAS Y CALIDAD EN BIODIESEL
SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
3

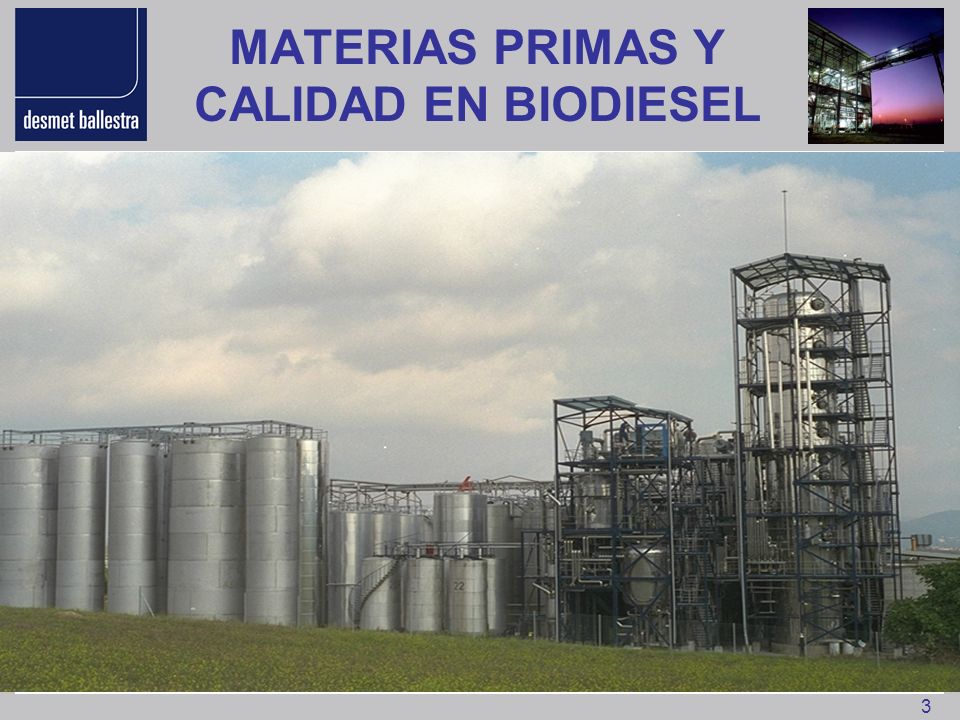

MATERIAS PRIMAS Y CALIDAD EN BIODIESEL
SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
4

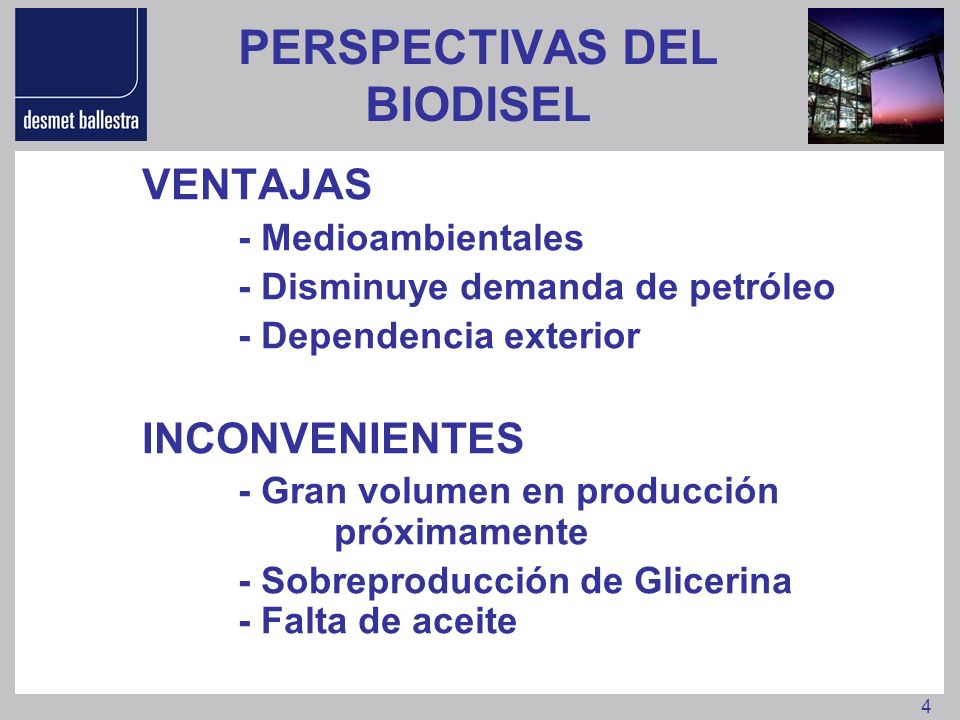

PERSPECTIVAS DEL BIODISEL
VENTAJAS - Medioambientales - Disminuye demanda de petróleo - Dependencia exterior INCONVENIENTES - Gran volumen en producción próximamente - Sobreproducción de Glicerina - Falta de aceite SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
5
VENTAJAS MEDIOAMBIENTALES
NOX Incrementa entre 5 y 10% PARTICULAS Disminuyen 50% CO Disminuye 50% CH-PAH Disminuyen 70% SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
6
VENTAJAS MEDIOAMBIENTALES
Análisis del Ciclo de Vida Siguiendo el Standard ISO Biodiesel : es siempre positivo Bioetanol : discutible si no es de azúcar de caña SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
7
VENTAJAS MEDIOAMBIENTALES
ACV deben ser actualizados en función : - de las nuevas semillas - de nuevos procesos perfeccionados - y especialmente por las asignaciones de cargas - Ejemplo: aceites fritura para Generación Electrica vs Biodiesel SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
8
PROYECTOS EN EJECUCION
TPA Nº Plantas Capacidad total < 8 27 7 12 4 3 Totales 61 SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
9
PROYECTOS EN ESPAÑA Y PORTUGAL
CAPACIDAD PROVINCIA COMUNIDAD Cádiz Andalucía Valladolid Castilla y León Huelva Santander Cantabria Jaén Cartagena Murcia Portugal Pontevedra Galicia Total DE SMET BALLESTRA España y Portugal Total área considerada SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
10
CATALIZADORES Y PROCESOS
CATALIZADORES HOMOGENEOS ACIDO SULFÚRICO O P- SULFÓNICO POTASA SOSA CAUSTICA METILATO SÓDICO CATALIZADORES HETEROGENEÓS OXIDOS METALICOS CATALIZADORES ENZIMATICOS SINTESIS GAS DE BIOMASA (BTG) FISCHER- TROPSCH SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
11
CATALIZADORES HOMOGENEOS
BASES DE LOS PROCESOS Los que utilizan aceites como materia prima, todos menos los BTG, precisan un desgomado previo. CATALIZADORES HOMOGENEOS Potasa y Sosa Aceites ácidos o mala calidad Metilato sódico Exige neutralización aceite Acido sulfúrico Aceites ácidez elevada SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
12
BASES DE LOS PROCESOS CATALIZADORES HETEROGENEOS Oxidos metálicos
Aceites Neutros y bien refinados CATALIZADORES ENZIMATICOS Enzimas Aceites deben sufrir una depuración exigente SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
13

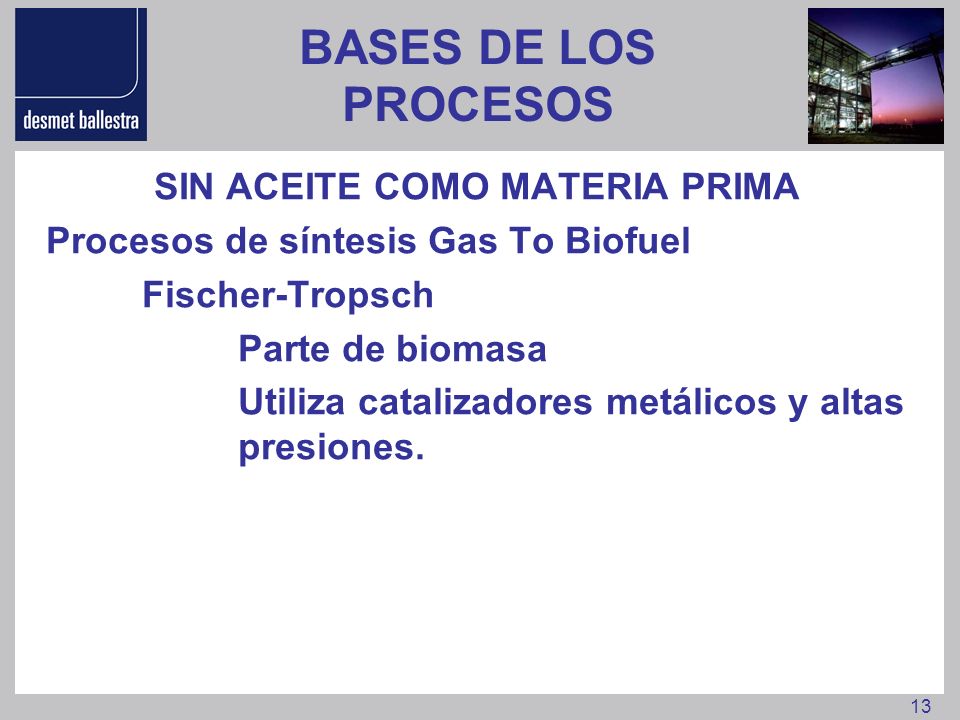

SIN ACEITE COMO MATERIA PRIMA
BASES DE LOS PROCESOS SIN ACEITE COMO MATERIA PRIMA Procesos de síntesis Gas To Biofuel Fischer-Tropsch Parte de biomasa Utiliza catalizadores metálicos y altas presiones. SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
14
PRODUCCION MUNDIAL DE GLICERINA
1992 1995 1999 2003 2005 2006 2008 2010 Jaboneria 208 201 198 180 160 150 130 90 Acidos Grasos 268 286 322 350 410 430 475 515 Biodiesel 6 40 57 369 530 1.150 1.600 Acoholes Grasos 78 99 108 110 152 250 260 Sintética 80 75 20 - Otros 15 54 50 35 TOTAL 638 730 804 920 1.123 1.282 2.025 2.485 SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
15

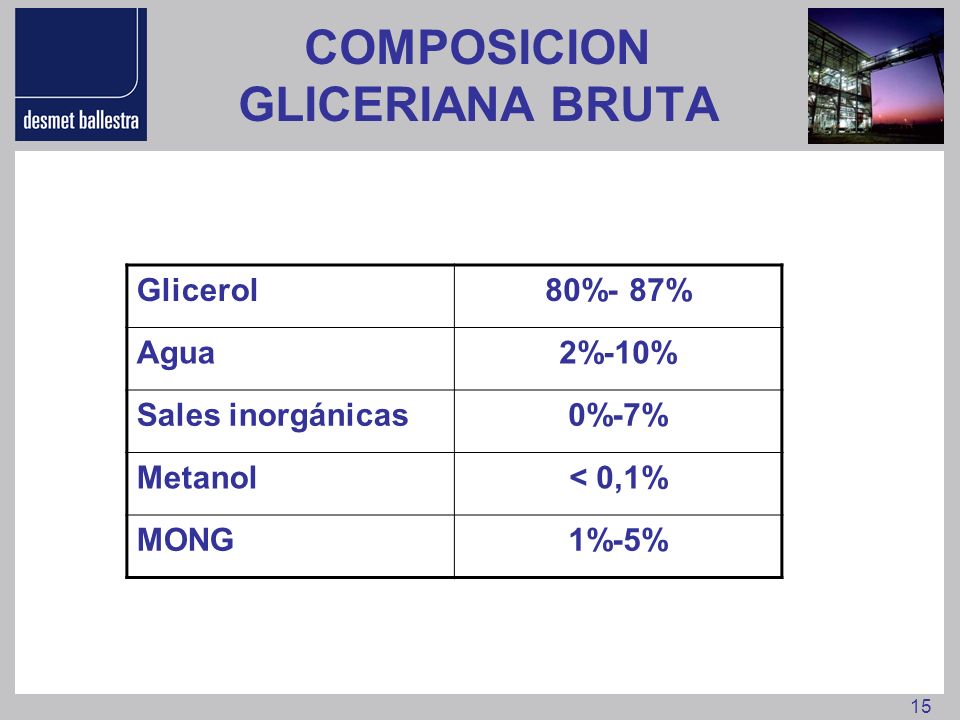

COMPOSICION GLICERIANA BRUTA
Glicerol 80%- 87% Agua 2%-10% Sales inorgánicas 0%-7% Metanol < 0,1% MONG 1%-5% SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
16
APLICACIONES DE LA GLICERINA
DESTINO VOLUMEN 2008/09 Estimacion TMA Precio estimado €/tm No GMO para USP Farmacopea Líquidos cultivo microorganismos Alimentación animal 60-90 Combustible 75.000 0-20 Epichloridina ( resinas epoxi) Ethylen y propylene glycol Producción metanol ? TOTAL 80-140 SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
17
APLICACION ENERGETICA DE GLICERINA
Glicerina+Gomas+ Vapor o Aire Comprimido VOC’s - Olores OPCION 1: SOLO LIQUIDOS Vapor proceso Agua tratada >950°C 850°C °C Caldera Filtro Fosfatos Cenizas Otras sales
18
OPCION 2: LIQUIDOS Y LODOS
APLICACION ENERGETICA DE GLICERINA OPCION 2: LIQUIDOS Y LODOS Vapor proceso LIQUIDOS Y GASES Agua tratada 850°C °C >950°C TB, LODOS Aire fluidificacion Lecho Fluido Fosfatos Cenizas Otras sales
19
APLICACION ENERGETICA DE LODOS Y TIERRAS COMBUSTOR DE LECHO FLUIDO
ZONA DE POST COMBUSTION Air Injección secundario Inyección TB y Lodos Sludge Lecho fluido turbulento Inyección aire fluidificaión Descarga de arena y cenizas DISTRIBUDOR
20
GLICERINA PIENSOS VACUNO Y CERDO
Parámetros requeridos para la glicerina procedente de procesos acidos Glicerina > 80% Agua (KF) < 2 Metanol < 0,5% Cenizas <7% MONG < 2 SO4= < 1,4% S < 0,5% K < 1,1 % SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
21
GLICERINA PIENSOS VACUNO Y CERDO
Parámetros requeridos para la glicerina procedente de procesos Neutro Glicerina > 80% Agua (KF) < 2 Metanol < 0,5% Cenizas <7% MONG < 2% CL-- <3% SO4= < O,5% S < 0,2% Na < 3 % SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
22
MATERIAS PRIMAS CON POTENCIAL
Mat. Prima IV AGS CP kTPA Kg Aceite/ha Soya 135 10 - 4 29.560 33.600 375 Palma 50 65 16 25.240 31.427 5.000 Oleina Pal 90 35 7 Colza 112 5 -8 25.170 30.160 1.000 Girasol 125 11 -6 8.713 10.325 800 Girasol AO 100 8 -16 1.122 2.110 750 Cártamo 140 9 -7 655 Cártamo AO 105 -10 600 Sebo Tallow 55 45 18 8.497 9.366 Grasa Cerdo 40 7.182 7.932 Jatrofa/Cardo 15 2.500 SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
23
PARAMETROS BASICOS DE CALIDAD
Indice de Cetano Pureza de Fame Tipo de impurezas Resistencia oxidativa Operatividad en frio Indice de Yodo SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
24

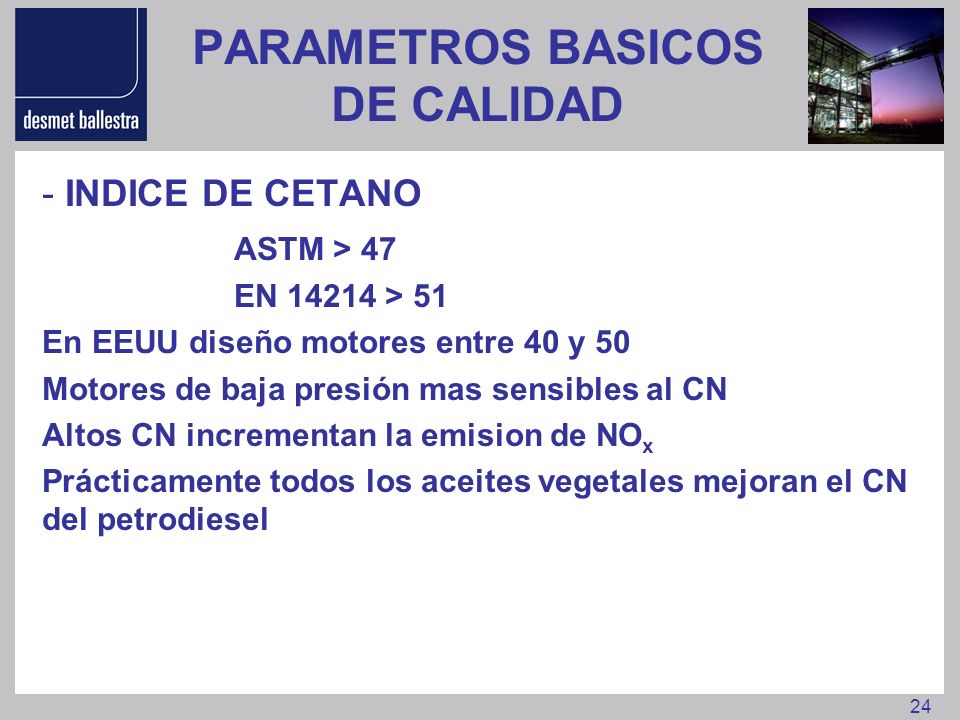

PARAMETROS BASICOS DE CALIDAD
INDICE DE CETANO ASTM > 47 EN > 51 En EEUU diseño motores entre 40 y 50 Motores de baja presión mas sensibles al CN Altos CN incrementan la emision de NOx Prácticamente todos los aceites vegetales mejoran el CN del petrodiesel SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
25

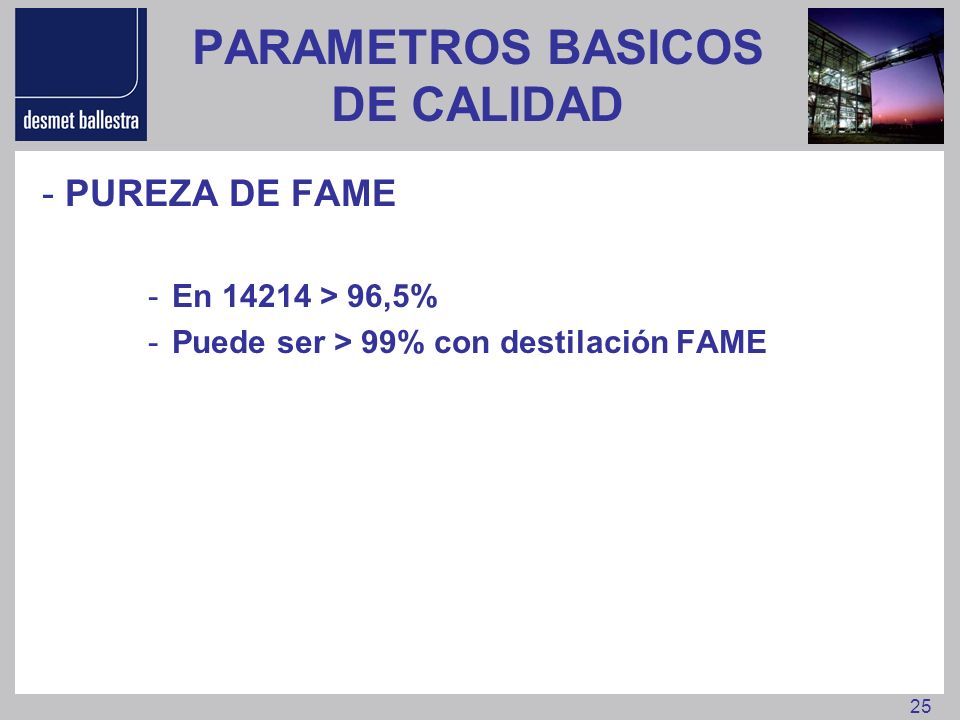

PARAMETROS BASICOS DE CALIDAD
PUREZA DE FAME En > 96,5% Puede ser > 99% con destilación FAME SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
26

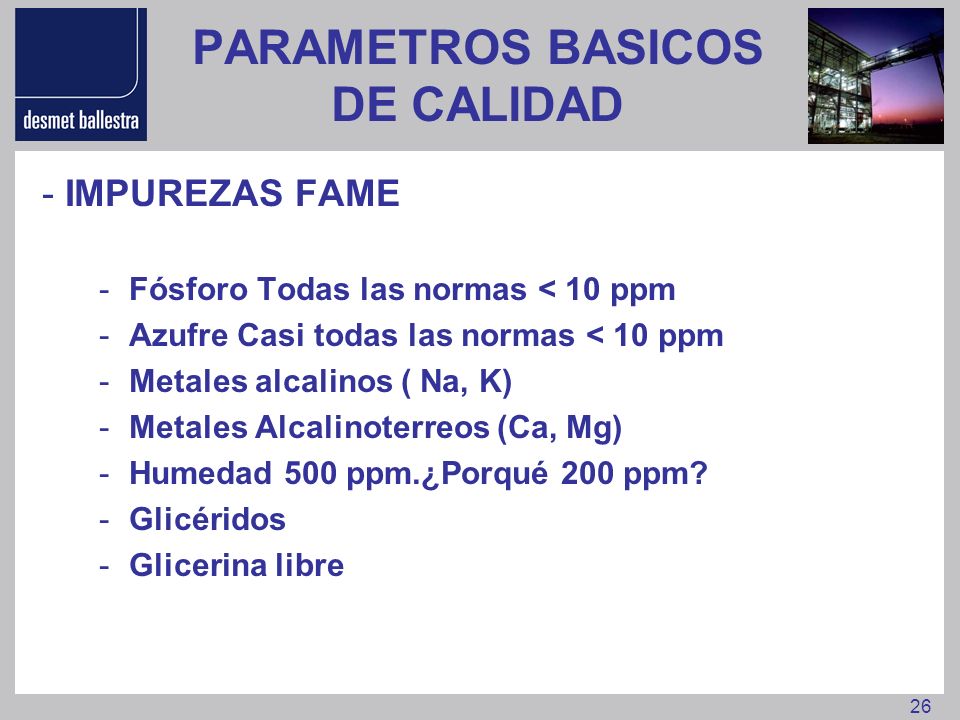

PARAMETROS BASICOS DE CALIDAD
IMPUREZAS FAME Fósforo Todas las normas < 10 ppm Azufre Casi todas las normas < 10 ppm Metales alcalinos ( Na, K) Metales Alcalinoterreos (Ca, Mg) Humedad 500 ppm.¿Porqué 200 ppm? Glicéridos Glicerina libre SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
27
PARAMETROS BASICOS DE CALIDAD
ESTABILIDAD OXIDATIVA Rancimat a 110ºC mas de 6 horas EN 14112 no exigido en ASTM D 6751 Exigido por: EN Australian Biodiesel Std ANP 255 prBrasil South African Biodiesel Standard pr Antioxidantes son eficaces y fáciles de uso SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
28
PARAMETROS BASICOS DE CALIDAD
OPERATIVIDAD EN FRIO - En oposición a la resistencia oxidativa - Limita el uso de aceites de altos contenidos de AGS - Improvers antifreezing etc son caros y difíciles de usar - Variedades genéticas que respondan a las exigencias del biodiesel que son diferentes a las del aceite alimentario SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
29
PARAMETROS BASICOS DE CALIDAD
INDICE DE YODO - EN < 120 - EN < 130 - Sud Africa < 140 JUSTIFICACION TEORICA - El IV mide los Acidos grasos saturados o insaturados - Altos IV son poco resistentes a la oxidación - Bajos IV problemas con operatividad en frío SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
30

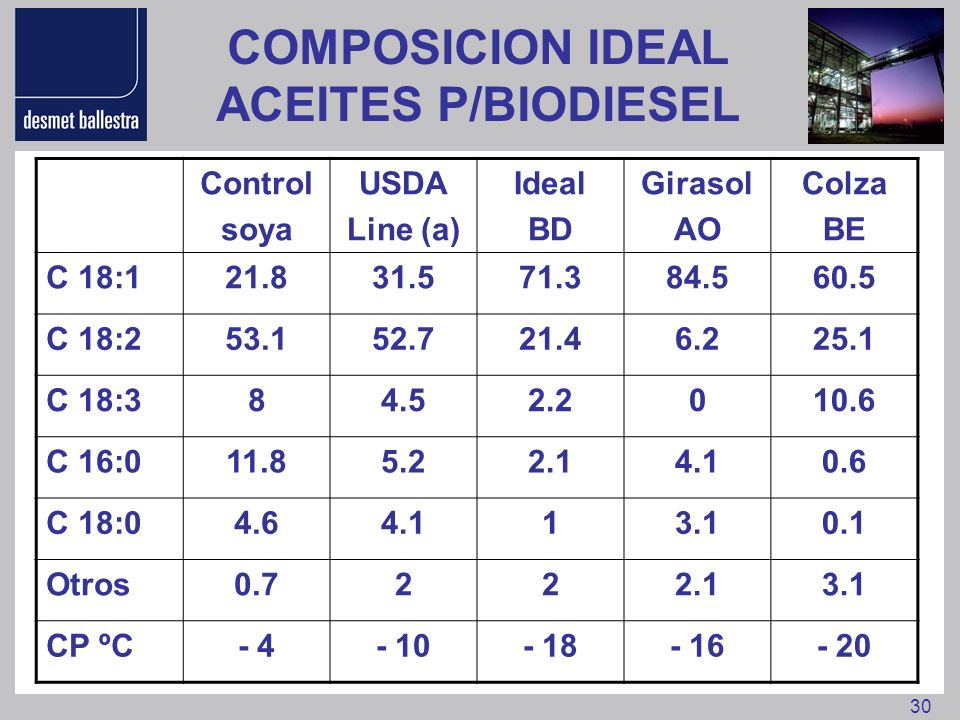

COMPOSICION IDEAL ACEITES P/BIODIESEL
Control soya USDA Line (a) Ideal BD Girasol AO Colza BE C 18:1 21.8 31.5 71.3 84.5 60.5 C 18:2 53.1 52.7 21.4 6.2 25.1 C 18:3 8 4.5 2.2 10.6 C 16:0 11.8 5.2 2.1 4.1 0.6 C 18:0 4.6 1 3.1 0.1 Otros 0.7 2 CP ºC - 4 - 10 - 18 - 16 - 20 SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
31
CONCLUSIONES Sustitución del Diesel Fósil por Biodiesel
- hoy indicativo - después de hoy será uso obligatorio - detaxación dirigiendose a 0% - precio del Biodiesel incrementará el precio del combustible en surtidor - incremento demanda aceites - disminuirá la volatilidad precios glicerina SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
32

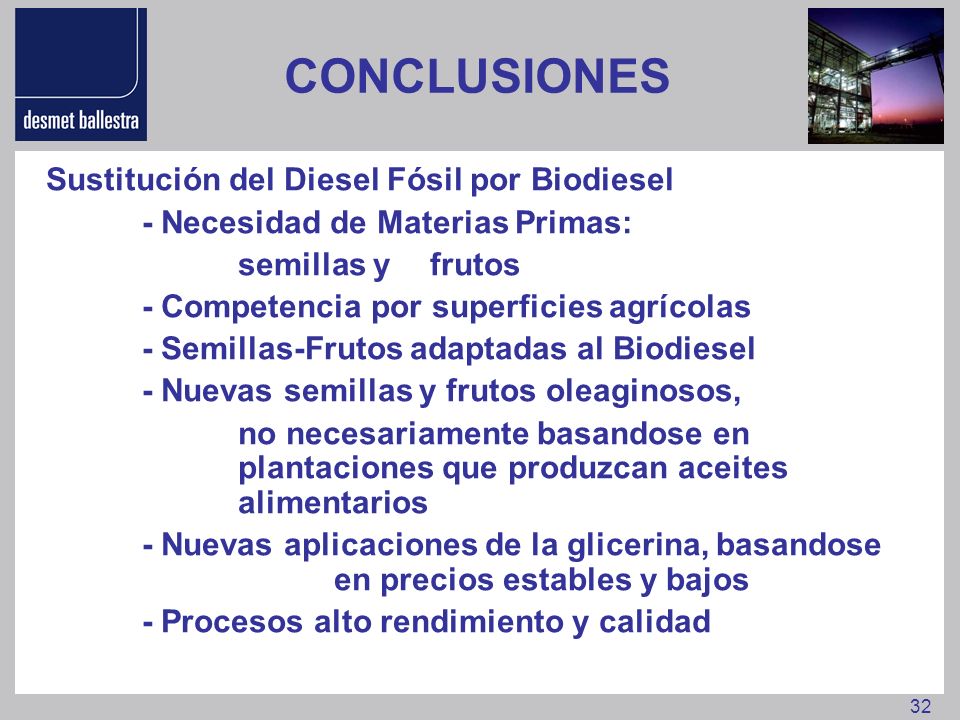

CONCLUSIONES Sustitución del Diesel Fósil por Biodiesel
- Necesidad de Materias Primas: semillas y frutos - Competencia por superficies agrícolas - Semillas-Frutos adaptadas al Biodiesel - Nuevas semillas y frutos oleaginosos, no necesariamente basandose en plantaciones que produzcan aceites alimentarios - Nuevas aplicaciones de la glicerina, basandose en precios estables y bajos - Procesos alto rendimiento y calidad SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
33
CONCLUSIONES Sustitución del Diesel Fósil por Biodiesel
- Cambia la matriz energética - Reduce la dependencia de los países productores de petróleo - Seguridad estratégica de suministro ante conflictos políticos - Reto socio económico para los países con bajo nivel de desarrollo - Repoblación y puesta en explotación de tierras SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
34
CONCLUSIONES Los mercados agrarios no deben ser obligatoriamente alimenticios LAS NECESIDADES DE SUPERFICIES AGRICOLAS ABRE GRANDES PERSPECTIVAS A LOS PAISES QUE LAS TIENE POTENCIALMENTE RENTABLES Y QUE HOY NO ERAN UTILIZADAS POR SUBSIDIOS AGRICOLAS EN PAISES OCCIDENTALES O QUE LAS BAJAS PRODUCCIONES LAS HACIAN POCO RENTABLES SERCOBE - JORNADAS LAS ENERGIAS RENOVABLES Madrid Junio 2007
35
GRACIAS POR SU ATENCION
