Biomasa y biocombustibles Alumno: Carlos Ernesto Arreola Ramos Profesor.: Dr. Roberto Best y Brown Temixco, Mor. 03 · Octubre · 2011 Centro de investigación.

Presentaciones similares


Presentación del tema: "Biomasa y biocombustibles Alumno: Carlos Ernesto Arreola Ramos Profesor.: Dr. Roberto Best y Brown Temixco, Mor. 03 · Octubre · 2011 Centro de investigación."— Transcripción de la presentación:

1 Biomasa y biocombustibles Alumno: Carlos Ernesto Arreola Ramos Profesor.: Dr. Roberto Best y Brown Temixco, Mor. 03 · Octubre · 2011 Centro de investigación en energía

2 ¿Qué es la biomasa ? Transformaciones naturales o artificiales biomasa es toda materia orgánica susceptible de aprovechamiento energético

3 Fotosíntesis

4 Ciclo de la biomasa 1.Absorción de CO2 2.El hombre cultiva y usa la biomasa 3.Es desechada en basureros 4.Centrales de biomasa(producir energía)

5 Productos Transformaciones naturales o artificiales Subproductos BIOMASA

6 Residuos con posibilidad de generar energía a partir de la biomasa

7 BIOMASA Biomasa natural Biomasa seca Biomasa residual húmeda Cultivos energéticos Biocarburantes o biocombustibles Clasificación de la biomasa

8 Valor energético de la biomasa 1 kg BIOMASA GASOLINA

9 Valor energético de la biomasa El poder calórico de la biomasa depende mucho del tipo Biomasa Lignocelulósicos kcal/kg Poder calórico kcal / kg Residuos urbanos Cultivos energéticos kcal / kg

10 Valor energético de la biomasa Por su valor energético y para su aprovechamiento la biomasa se clasifica en 2 grupos: BIOMASA PARA ENERGIA HÚMEDASECA Procesos físicos Procesos bioquímicos Procesos termoquímicos

11 Convirtiendo Biomasa en Energía Procesos termoquímicos PROCESOS TERMOQUÍMICOS DE CONVERSIÓN COMBUSTIÓN DIRECTA PIRÓLISIS GASIFICACIÓN

12 Proceso de descomposición térmica de la biomasa y Temperaturas indicativas de los procesos

13 Generación de energía y calor de biomasa

14 Esquema de una planta de producción de electricidad con biomasa

15 Esquema de un sistema mixto de red de calefacción centralizada y producción de electricidad

16 Esquema de una red de calefacción centralizada con biomasa

17 Gráfico de una central térmica de una red de calefacción centralizada con biomasa

18 Esquema de una red de calefacción centralizada con biomasa

19 Biodiesel

20 Proceso de transesterificación Aceite vegetal + metanol

21 Biodiesel Ventajas Mas lubricante Emisiones contaminantes 55% menores No contiene hidrocarburos aromáticos poli cíclicos Emisión de CO2 neutra

22 Biodiesel

23 Procesos bioquímicos Convirtiendo Biomasa en Energía PROCESOS BIOQUÍMICOS DE CONVERSIÓN Procesos anaeróbicosProcesos aeróbicos Residuos animales Alto contenido de azúcares o almidones

24 Usos finales de la energía convertida

25 Biodigestores Son contenedores que producen biogás y abono natural a partir de Material orgánico, principalmente excrementos animales, humanos y desechos vegetales. Biodigestor de domo fijo

26 Reactor Nivel del suelo

27 Mezcla material orgánico Ingresa al reactor Reacción anaeróbica

28 Fertilizante orgánico Salida de biogás

29 Bioetanol

30 Proceso de producción de Bioetanol

31 Ventajas y desventajas de la biomasa Ventajas No emiten gases que provocan el efecto invernadero Tiene contenido de azufre nulos por lo que la emisión de dióxido azufre es mínima El uso de biomasa como carburante en motores de combustión interna reduce el empleo de os motores alimentados por combustibles fósiles Desventajas El rendimiento de las calderas de biomasa es menor al de las de combustible fósil Se necesita mayor cantidad de biomasa para conseguir la misma cantidad de energía que otras fuentes Los canales de distribución están menos desarrollados

32 Uso energético(WTT) de diferentes sistemas(incluyendo fósiles)

33 Uso energético(WTT) de diferentes combustible (incluyendo fósiles) y vehículos

34 Emisiones de gases invernadero de sistemas de producción eléctrica

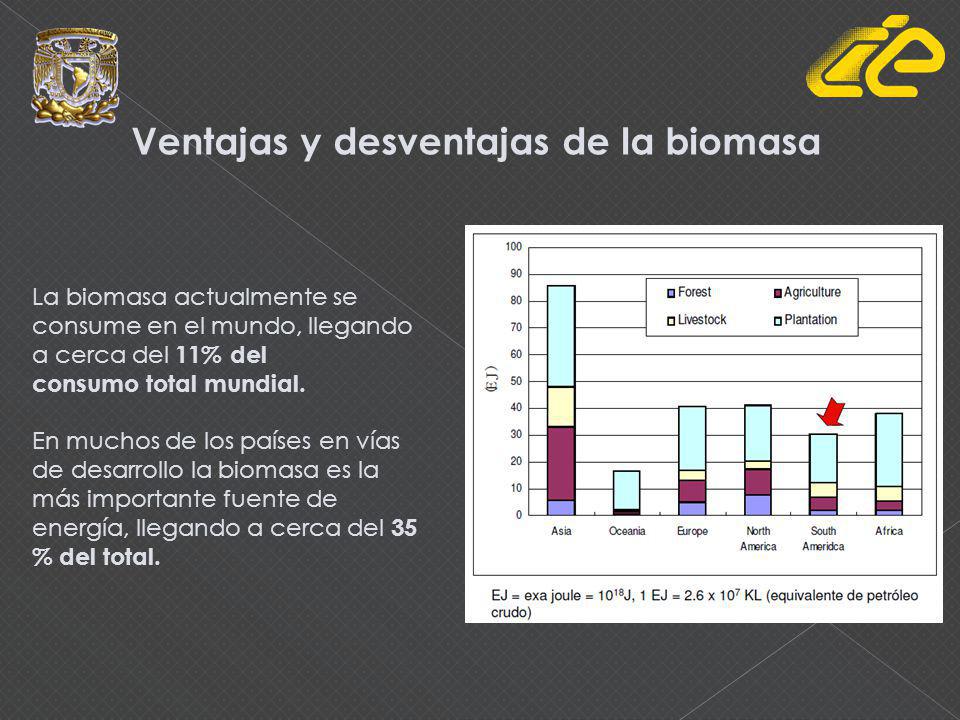

35 La biomasa actualmente se consume en el mundo, llegando a cerca del 11% del consumo total mundial. En muchos de los países en vías de desarrollo la biomasa es la más importante fuente de energía, llegando a cerca del 35 % del total. Ventajas y desventajas de la biomasa

36 Importancia del uso de bioenergía en el mundo: 11 millones de hogares se iluminan con biogás 250 millones de estufas eficientes de leña 38,000 MWe de capacidad instalada para producción de electricidad 30 mil millones de litros/año de etanol 180 millones de personas viven en países con normas para mezclar etanol con gasolina

37 Situación de la energía primaria en el mundo

38 Potencial de la energía de biomasa Provisión total de energía primaria (mundial): 420 EJ/y (equivalente de petróleo crudo – 11 mil millones KL, 2000) Potencial de la energía de biomasa (mundial): 253 EJ/y (approx. 60% de la provisión de energía primaria)

39

40 Gracias
