FÍSICA DE SEMICONDUCTORES CARACTERÍSTICAS DEL Si y el Ge

Presentación del tema: "FÍSICA DE SEMICONDUCTORES CARACTERÍSTICAS DEL Si y el Ge"— Transcripción de la presentación:

1 FÍSICA DE SEMICONDUCTORES CARACTERÍSTICAS DEL Si y el Ge
Julián David Valbuena Godoy 18 de Junio 2015

2 SILICIO

3 Características generales
El silicio es un elemento químico metaloide, número atómico 14 y situado en el grupo 14 de la tabla periódica de los elementos de símbolo Si. Es el segundo elemento más abundante en la corteza terrestre (27,7 % en peso) después del oxígeno. Se presenta en forma amorfa y cristalizada; el primero es un polvo parduzco, más activo que la variante cristalina, que se presenta en octaedros de color azul grisáceo y brillo metálico.

4 Características especificas
Sus propiedades son intermedias entre las del carbono y el germanio. En forma cristalina es muy duro y poco soluble y presenta un brillo metálico y color grisáceo. Aunque es un elemento relativamente inerte y resiste la acción de la mayoría de los ácidos, reacciona con los halógenos y álcalis diluidos. El silicio transmite más del 95 % de las longitudes de onda de la radiación infrarroja. Se prepara en forma de polvo amarillo pardo o de cristales negros-grisáceos. Se obtiene calentando sílice, o dióxido de silicio (SiO2), con un agente reductor, como carbono o magnesio, en un horno eléctrico. El silicio cristalino tiene una dureza de 7, suficiente para rayar el vidrio, de dureza de 5 a 7. El silicio tiene un punto de fusión de °C, un punto de ebullición de °C y una densidad relativa de 2,33(g/ml). Su masa atómica es 28,086 u (unidad de masa atómica).

5 Características especificas (2)
Se disuelve en ácido fluorhídrico formando el gas tetrafluoruro de silicio, SiF4 (ver flúor), y es atacado por los ácidos nítrico, clorhídrico y sulfúrico, aunque el dióxido de silicio formado inhibe la reacción. También se disuelve en hidróxido de sodio, formando silicato de sodio y gas hidrógeno. A temperaturas ordinarias el silicio no es atacado por el aire, pero a temperaturas elevadas reacciona con el oxígeno formando una capa de sílice que impide que continúe la reacción. A altas temperaturas reacciona también con nitrógeno y cloro formando nitruro de silicio y cloruro de silicio, respectivamente. El silicio constituye un 28 % de la corteza terrestre. No existe en estado libre, sino que se encuentra en forma de dióxido de silicio y de silicatos complejos. Los minerales que contienen silicio constituyen cerca del 40 % de todos los minerales comunes, incluyendo más del 90 % de los minerales que forman rocas volcánicas. El mineral cuarzo, sus variedades (cornalina, crisoprasa, ónice, pedernal y jaspe) y los minerales cristobalita y tridimita son las formas cristalinas del silicio existentes en la naturaleza. El dióxido de silicio es el componente principal de la arena. Los silicatos (en concreto los de aluminio, calcio y magnesio) son los componentes principales de las arcillas, el suelo y las rocas, en forma de feldespatos, anfíboles, piroxenos, micas y zeolitas, y de piedras semipreciosas como el olivino, granate, zircón, topacio y turmalina.

6 Aplicaciones Se utiliza en aleaciones, en la preparación de las siliconas, en la industria de la cerámica técnica y, debido a que es un material semiconductor muy abundante, tiene un interés especial en la industria electrónica y microelectrónica como material básico para la creación de obleas o chips que se pueden implantar en transistores, pilas solares y una gran variedad de circuitos electrónicos. El silicio es un elemento vital en numerosas industrias. El dióxido de silicio (arena y arcilla) es un importante constituyente del hormigón y los ladrillos, y se emplea en la producción de cemento portland. Por sus propiedades semiconductoras se usa en la fabricación de transistores, células solares y todo tipo de dispositivos semiconductores; por esta razón se conoce como el Valle del Silicio a la región de California en la que concentran numerosas empresas del sector de la electrónica y la informática. También se están estudiando las posibles aplicaciones del siliceno, que es una forma alotrópica del silicio que forma una red bidimensional similar al grafeno. Otros importantes usos del silicio son: Como material refractario, se usa en cerámicas, vidriados y esmaltados. Como elemento fertilizante en forma de mineral primario rico en silicio, para la agricultura. Como elemento de aleación en fundiciones. Fabricación de vidrio para ventanas y aislantes. El carburo de silicio es uno de los abrasivos más importantes. Se usa en láseres para obtener una luz con una longitud de onda de 456 nm. La silicona se usa en medicina en implantes de seno y lentes de contacto.

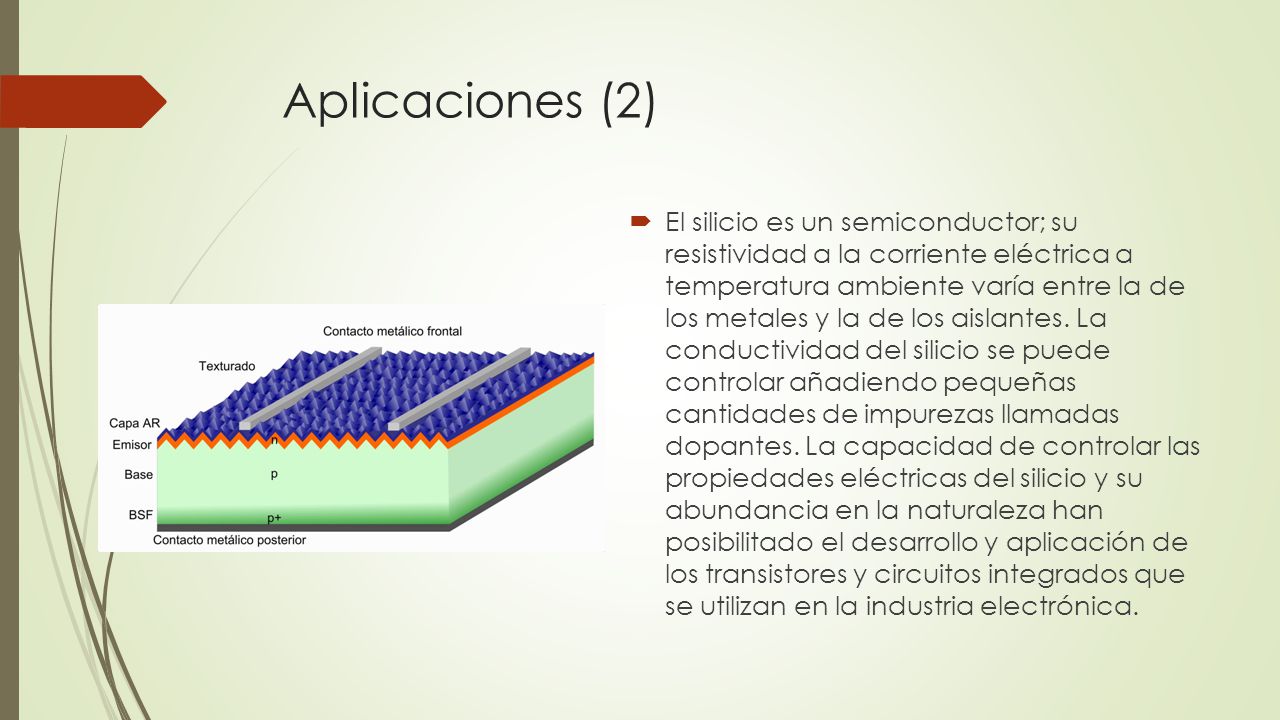

7 Aplicaciones (2) El silicio es un semiconductor; su resistividad a la corriente eléctrica a temperatura ambiente varía entre la de los metales y la de los aislantes. La conductividad del silicio se puede controlar añadiendo pequeñas cantidades de impurezas llamadas dopantes. La capacidad de controlar las propiedades eléctricas del silicio y su abundancia en la naturaleza han posibilitado el desarrollo y aplicación de los transistores y circuitos integrados que se utilizan en la industria electrónica.

8 Abundancia El silicio es uno de los componentes principales de los aerolitos, una clase de meteoroides. Medido en peso, el silicio representa más de la cuarta parte de la corteza terrestre y es el segundo elemento más abundante por detrás del oxígeno. El silicio no se encuentra en estado nativo; arena, cuarzo, amatista, ágata, pedernal, ópalo y jaspe son algunos de los minerales en los que aparece el óxido, mientras que formando silicatos se encuentra, entre otros, en el granito, feldespato, arcilla, hornblenda y mica.

9 GERMANIO

10 Características generales
El germanio es un elemento químico con número atómico 32, y símbolo Ge perteneciente al período 4 de la tabla periódica de los elementos.

11 Características especificas
Es un metaloide sólido duro, cristalino, de color blanco grisáceo lustroso, quebradizo, que conserva el brillo a temperaturas ordinarias. Presenta la misma estructura cristalina que el diamante y resiste a los ácidos y álcalis. Forma gran número de compuestos organometálicos y es un importante material semiconductor utilizado en transistores y fotodetectores. A diferencia de la mayoría de semiconductores, el germanio tiene una pequeña banda prohibida (band gap) por lo que responde de forma eficaz a la radiación infrarroja y puede usarse en amplificadores de baja intensidad.

12 Aplicaciones Las aplicaciones del germanio se ven limitadas por su elevado costo y en muchos casos se investiga su sustitución por materiales más económicos. Fibra óptica. Electrónica: radares y amplificadores de guitarras eléctricas usados por músicos nostálgicos del sonido de la primera época del rock and roll; aleaciones SiGe en circuitos integrados de alta velocidad. También se utilizan compuestos sandwich Si/Ge para aumentar la movilidad de los electrones en el silicio (streched silicon). Óptica de infrarrojos: Espectroscopios, sistemas de visión nocturna y otros equipos. Lentes, con alto índice de refracción, de ángulo ancho y para microscopios. En joyería se usa la aleación Au con 12% de germanio. Como elemento endurecedor del aluminio, magnesio y estaño. Quimioterapia. El tetracloruro de germanio es un ácido de Lewis y se usa como catalizador en la síntesis de polímeros (PET).

13 Abundancia Se obtiene de yacimientos de plata, cinc y cobre. Los únicos minerales rentables para la extracción del germanio son la germanita (69% de Ge) y garnierita (7-8% de Ge); además está presente en el carbón, la argirodita y otros minerales. La mayor cantidad, en forma de óxido (GeO2), se obtiene como subproducto de la obtención del zinc o de procesos de combustión de carbón (en Rusia y China se encuentra el proceso en desarrollo). La purificación del germanio pasa por su tetracloruro que puede ser destilado y luego es reducido al elemento con hidrógeno o con magnesio elemental. Con pureza del 99,99%, para usos electrónicos se obtiene por refino mediante fusión por zonas resultando cristales de 25 a 35 mm usados en transistores y diodos; con esta técnica las impurezas se pueden reducir hasta 0,0001 ppm.

14 Abundancia (2) El desarrollo de los transistores de germanio abrió la puerta a numerosas aplicaciones electrónicas que hoy son cotidianas. Entre y a principios de los 70, la electrónica constituyó el grueso de la creciente demanda de germanio hasta que empezó a sustituirse por el silicio por sus superiores propiedades eléctricas. Actualmente la gran parte del consumo se destina a fibra óptica (cerca de la mitad), equipos de visión nocturna y catálisis en la polimerización de plásticos, aunque se investiga su sustitución por catalizadores más económicos. En el futuro es posible que se extiendan las aplicaciones electrónicas de las aleaciones silicio-germanio en sustitución del arseniuro de galio especialmente en las telecomunicaciones sin cable. Además se investigan sus propiedades bactericidas ya que su toxicidad para los mamíferos es escasa.

15 Referencias [1] [2] [3] [4] fisica/temas/TEMA3.pdf [5] tecnicas/electronica-de-dispositivos/tema-01.pdf [6] [7]
