1 UNIDAD I: INTRODUCCIÓN A LA ELECTRÓNICA Y TEORIA DE DIODOS UNIDAD I: INTRODUCCIÓN A LA ELECTRÓNICA Y TEORIA DE DIODOS UNIDAD 1: INTRODUCCIÓN A LA ELECTRÓNICA Y TEORIA DE DIODOS UNIVERSIDAD ALONSO DE OJEDA FACULTAD DE INGENIERIA ESCUELA DE COMPUTACION ASIGNATURA: ELECTRÓNICA PROFESOR: ING. GERARDO ALBERTO LEAL, MSc

2 UNIDAD I: INTRODUCCIÓN A LA ELECTRÓNICA Y TEORIA DE DIODOS UNIDAD I: INTRODUCCIÓN A LA ELECTRÓNICA Y TEORIA DE DIODOS CONCEPTO DE ELECTRÓNICA Es el campo de la física y la ingeniería que estudia el diseño y aplicación de dispositivos, cuyo funcionamiento depende del flujo de electrones en el espacio, en semiconductores o en otros medios especiales, para la generación, transmisión, recepción, almacenamiento y control de la información. Esta información puede consistir en datos, voz, sonido, imágenes, señales, variables de procesos, entre otros. ELECTRON Telecomunicaciones Computación Control

3 UNIDAD I: INTRODUCCIÓN A LA ELECTRÓNICA Y TEORIA DE DIODOS UNIDAD I: INTRODUCCIÓN A LA ELECTRÓNICA Y TEORIA DE DIODOS Un semiconductor, es un material que tiene las propiedades eléctricas de un conductor y de un aislante, como por ejemplo el Germanio y el Silicio (metaloides), este ultimo el más utilizado en la actualidad para la fabricación de componentes electrónicos. LOS SEMICONDUCTORES Un material conductor, desde el punto de vista electrónico es aquel que tiene gran cantidad de electrones libres, permitiendo el flujo de electrones entre sus átomos (electricidad) como por ejemplo el cobre. Un aislante es todo lo contrario por lo cual se dice que no conduce electricidad. Después del oxigeno, el silicio es el elemento mas abundante en la corteza terrestre en: Arena, cuarzo, granito, arcilla, mica, etc. Silicio - Fabricación de componentes electrónicos - Construcción de ladrillos, vidrios y otros materiales - Silicona para implantes médicos - Fertilízate en la agricultura

4 UNIDAD I: INTRODUCCIÓN A LA ELECTRÓNICA Y TEORIA DE DIODOS UNIDAD I: INTRODUCCIÓN A LA ELECTRÓNICA Y TEORIA DE DIODOS SEMICONDUCTORES (CRISTAL DE SILICIO) En equilibrio (Aislante) Electrones libres y zona de conducción. (Conductor) Semiconductores Intrínsecos: cristales en estado puro, todos los átomos son iguales. No tiene impurezas

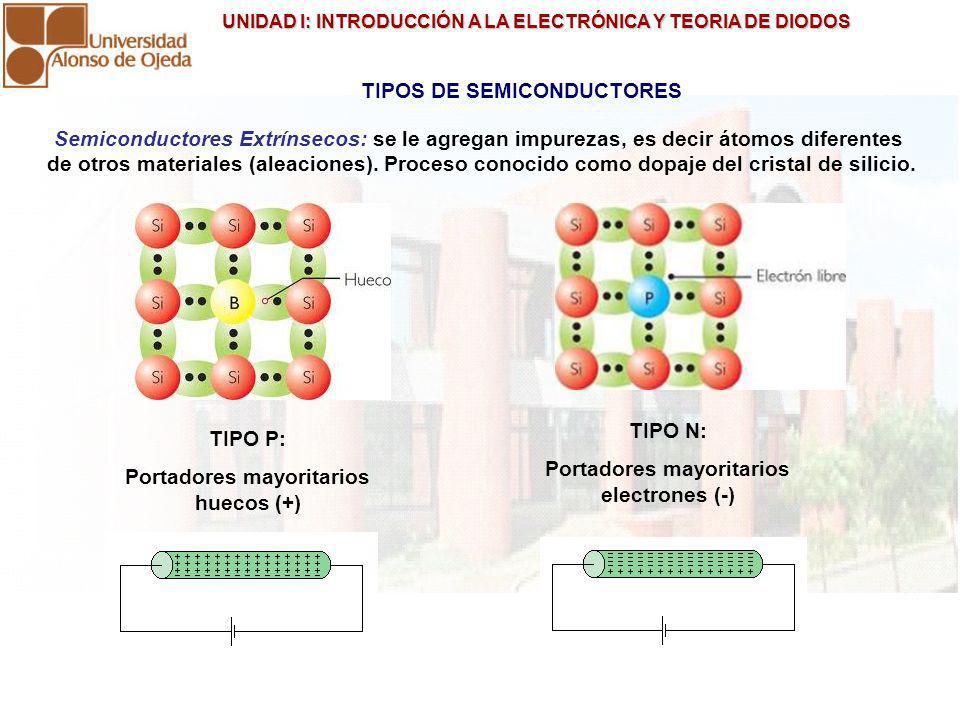

5 UNIDAD I: INTRODUCCIÓN A LA ELECTRÓNICA Y TEORIA DE DIODOS UNIDAD I: INTRODUCCIÓN A LA ELECTRÓNICA Y TEORIA DE DIODOS TIPOS DE SEMICONDUCTORES TIPO P: Portadores mayoritarios huecos (+) Semiconductores Extrínsecos: se le agregan impurezas, es decir átomos diferentes de otros materiales (aleaciones). Proceso conocido como dopaje del cristal de silicio. TIPO N: Portadores mayoritarios electrones (-)

6 UNIDAD I: INTRODUCCIÓN A LA ELECTRÓNICA Y TEORIA DE DIODOS UNIDAD I: INTRODUCCIÓN A LA ELECTRÓNICA Y TEORIA DE DIODOS LA UNION PN Zona de agotamiento (Barrera de potencial) ZONA P: Portadores Mayoritarios Huecos ZONA N: Portadores Mayoritarios electrones UNION DE DOS ELECTRODOS (DIODO) (SEMICONDUCTORES P Y N)

7 UNIDAD I: INTRODUCCIÓN A LA ELECTRÓNICA Y TEORIA DE DIODOS UNIDAD I: INTRODUCCIÓN A LA ELECTRÓNICA Y TEORIA DE DIODOS POLARIZACIÓN DIRECTA DE LA UNION PN Zona de agotamiento se reduce Si la unión es de Silicio, el VD debe se superior a 0,7 V Si la unión es de Germanio, el VD debe ser superior a 0,3 V Hay circulación de corriente desde ID > 0

8 UNIDAD I: INTRODUCCIÓN A LA ELECTRÓNICA Y TEORIA DE DIODOS UNIDAD I: INTRODUCCIÓN A LA ELECTRÓNICA Y TEORIA DE DIODOS POLARIZACIÓN INVERSA DE LA UNION PN Zona de agotamiento se agranda. Tensión de ruptura, es el voltaje máximo permitido sin que se destruya la unión. No hay circulación de corriente ID = 0
