CARACTERIZACIÓN DEL ESCENARIO DE RIESGO TECNOLÓGICO

Presentación del tema: "CARACTERIZACIÓN DEL ESCENARIO DE RIESGO TECNOLÓGICO"— Transcripción de la presentación:

1 CARACTERIZACIÓN DEL ESCENARIO DE RIESGO TECNOLÓGICO
Fuente:

2 Caracterización del riesgo tecnológico
17/04/2017 CONTENIDO Definición de riesgo tecnológico Sectores Tipos de evento Factores de riesgo Efectos del evento tecnológico Potenciador de los efectos Análisis y evaluación de riesgos

3 Caracterización del riesgo tecnológico
17/04/2017 DEFINICIÓN

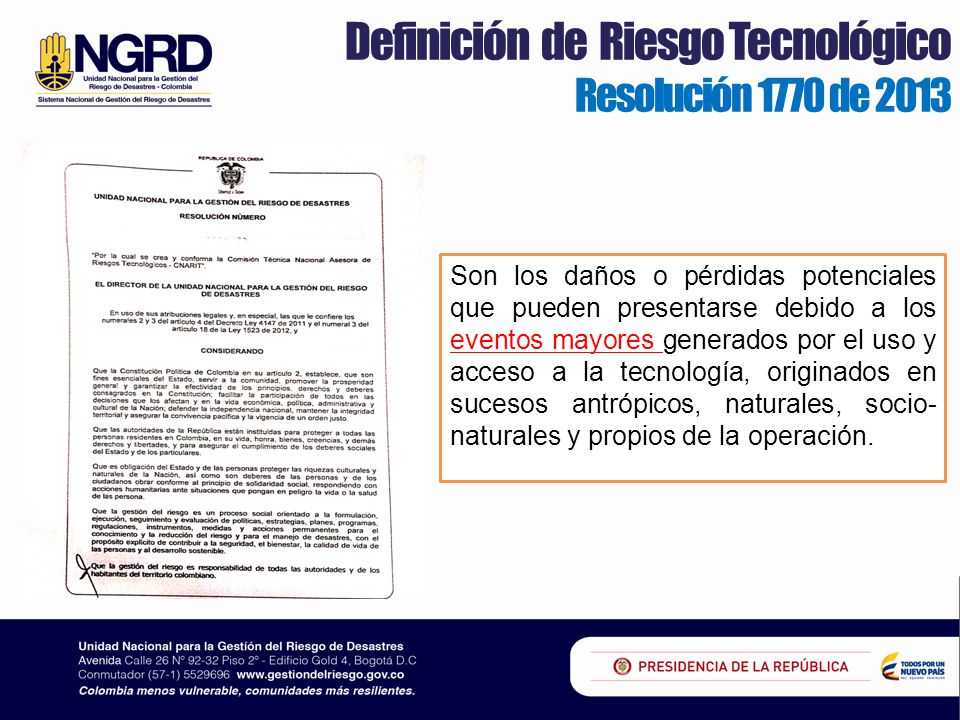

4 Definición de Riesgo Tecnológico
Resolución 1770 de 2013 17/04/2017 Son los daños o pérdidas potenciales que pueden presentarse debido a los eventos mayores generados por el uso y acceso a la tecnología, originados en sucesos antrópicos, naturales, socio-naturales y propios de la operación.

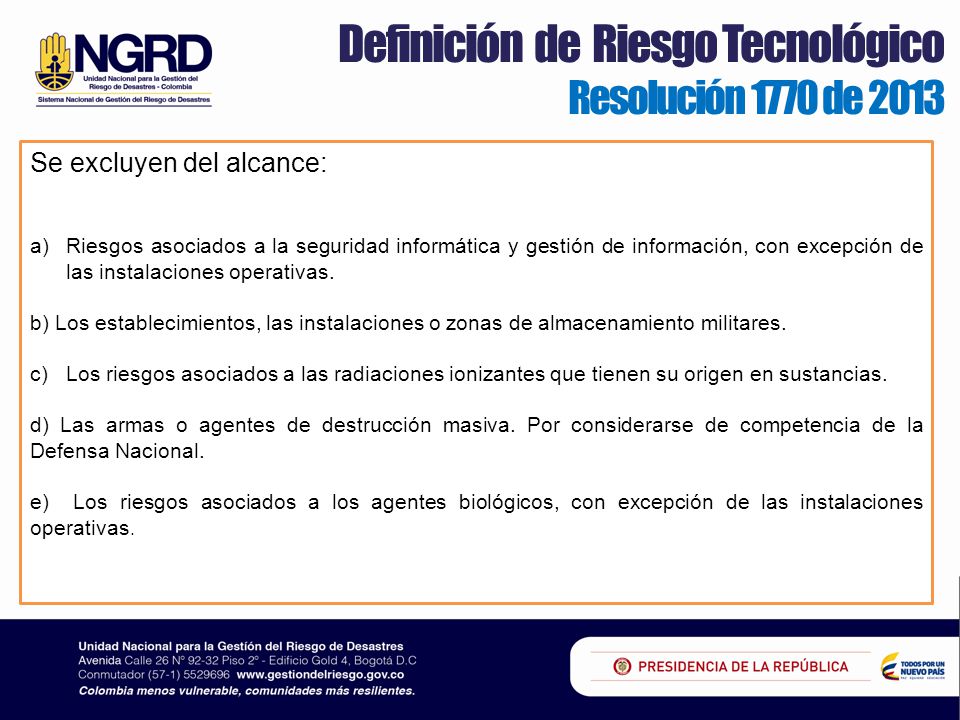

5 Definición de Riesgo Tecnológico
Resolución 1770 de 2013 17/04/2017 Se excluyen del alcance: Riesgos asociados a la seguridad informática y gestión de información, con excepción de las instalaciones operativas. b) Los establecimientos, las instalaciones o zonas de almacenamiento militares. Los riesgos asociados a las radiaciones ionizantes que tienen su origen en sustancias. d) Las armas o agentes de destrucción masiva. Por considerarse de competencia de la Defensa Nacional. e) Los riesgos asociados a los agentes biológicos, con excepción de las instalaciones operativas.

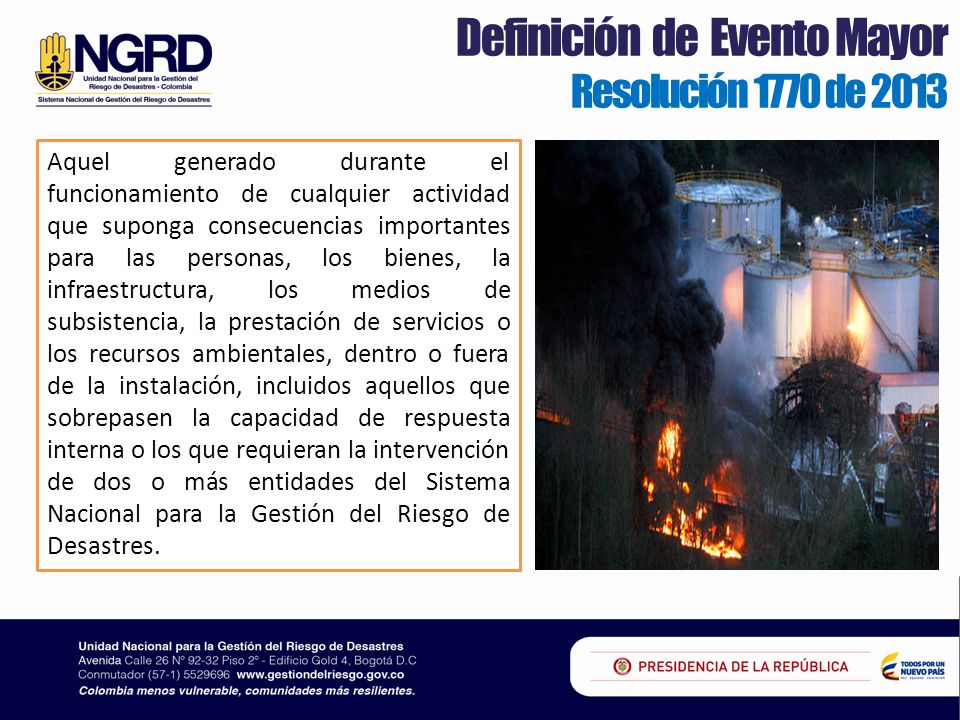

6 Definición de Evento Mayor
Resolución 1770 de 2013 17/04/2017 Aquel generado durante el funcionamiento de cualquier actividad que suponga consecuencias importantes para las personas, los bienes, la infraestructura, los medios de subsistencia, la prestación de servicios o los recursos ambientales, dentro o fuera de la instalación, incluidos aquellos que sobrepasen la capacidad de respuesta interna o los que requieran la intervención de dos o más entidades del Sistema Nacional para la Gestión del Riesgo de Desastres.

7 Caracterización del riesgo tecnológico
17/04/2017 Sectores

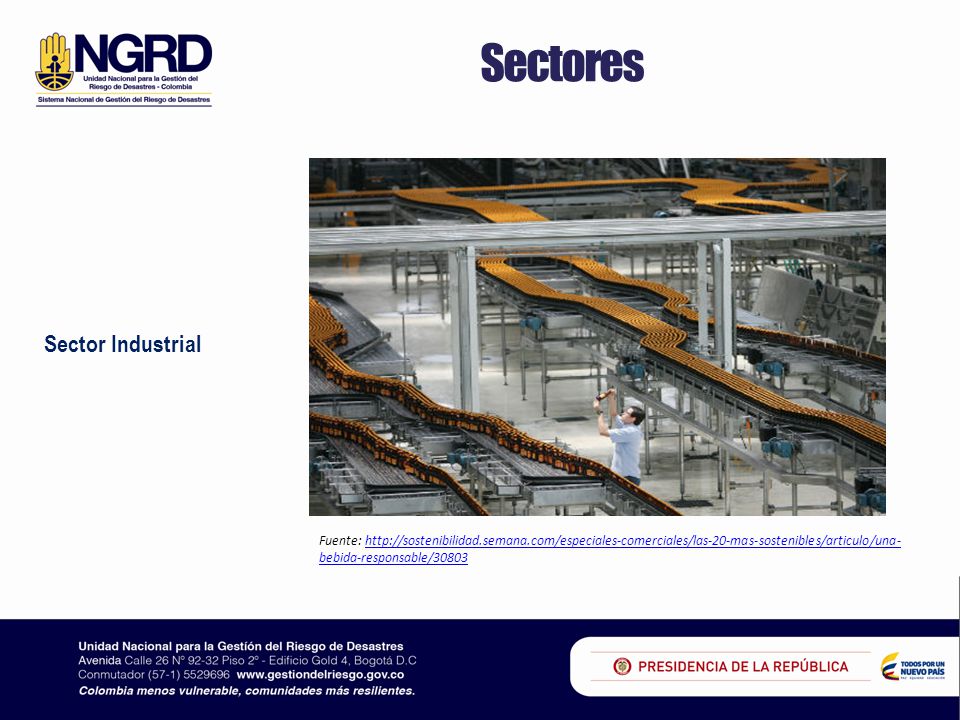

8 Sectores Sector Industrial 17/04/2017
Fuente:

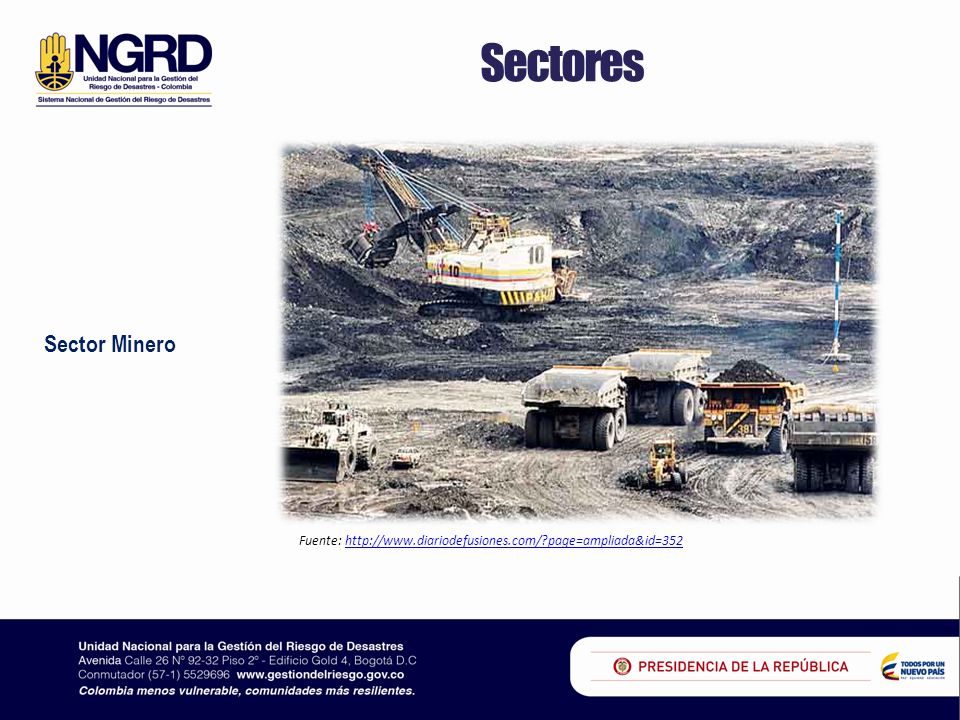

9 Sectores Sector Minero 17/04/2017
Fuente:

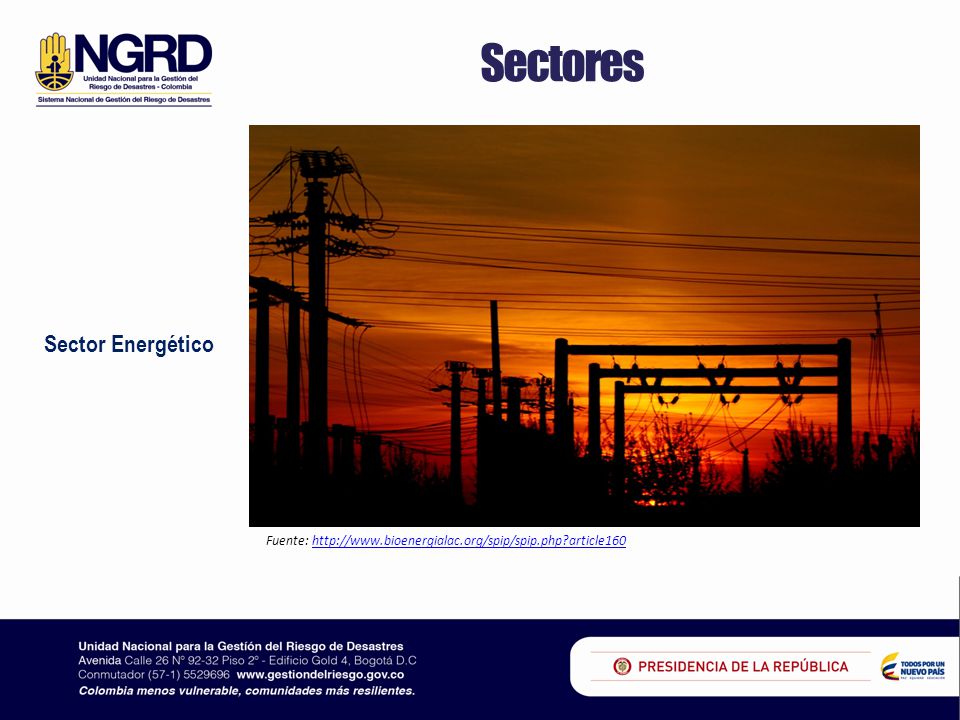

10 Sectores Sector Energético 17/04/2017
Fuente:

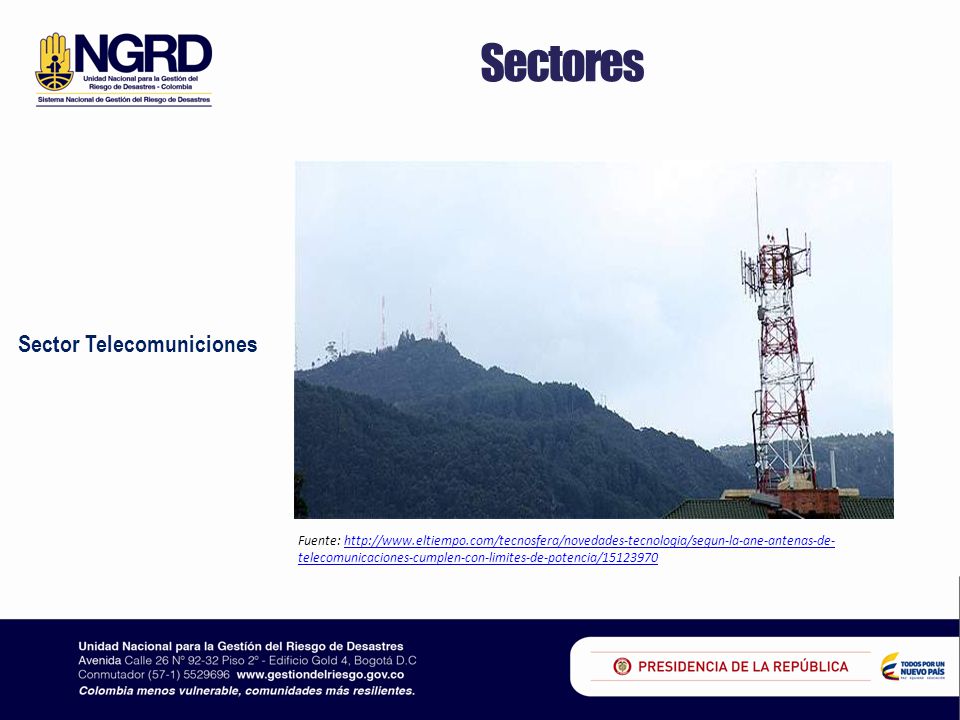

11 Sectores Sector Telecomuniciones 17/04/2017
Fuente:

12 Tipos de Evento Tecnológico
17/04/2017 Tipos de Evento Tecnológico

13 Tipo de Evento Tecnológico
17/04/2017 Tipo de Evento Tecnológico Derrame Fuente:

14 Tipo de Evento Tecnológico
17/04/2017 Tipo de Evento Tecnológico Fuga Fuente:

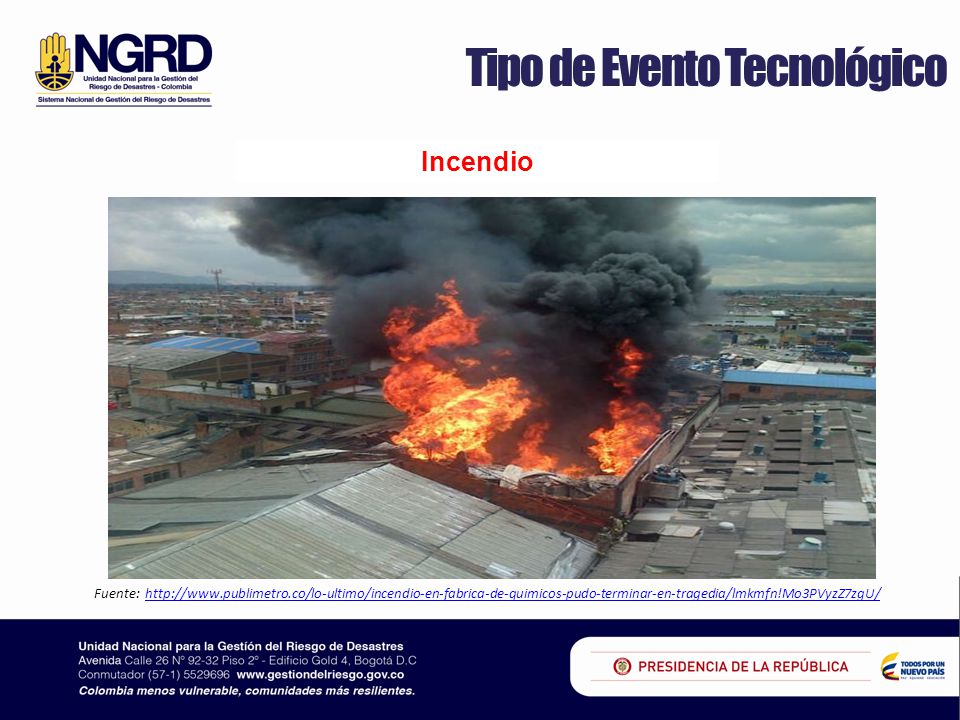

15 Tipo de Evento Tecnológico
17/04/2017 Tipo de Evento Tecnológico Incendio Fuente:

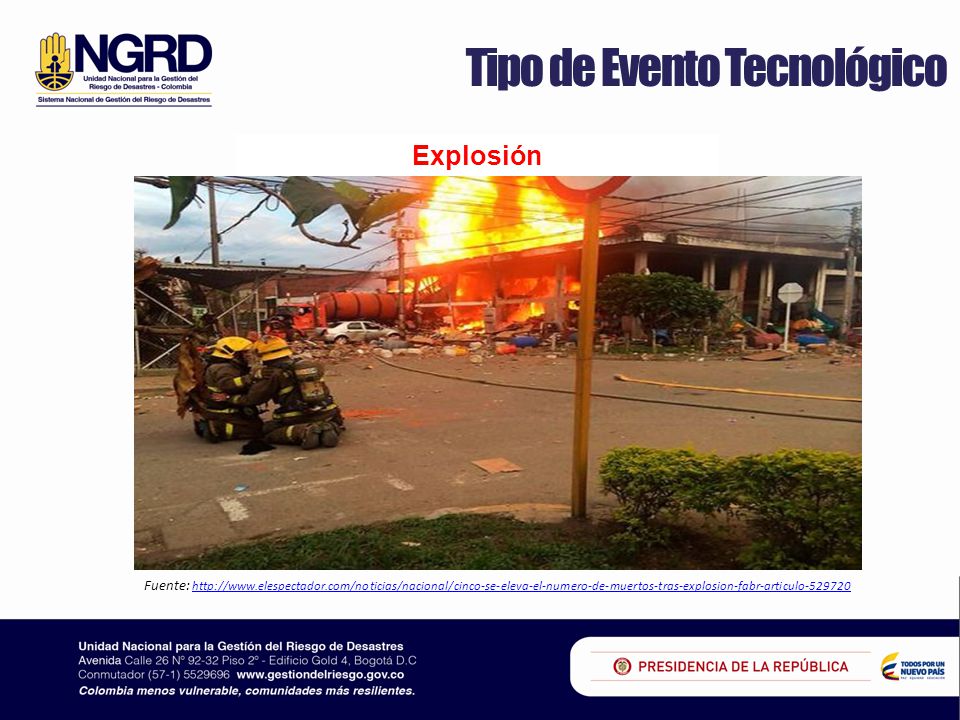

16 Tipo de Evento Tecnológico
17/04/2017 Tipo de Evento Tecnológico Explosión Fuente:

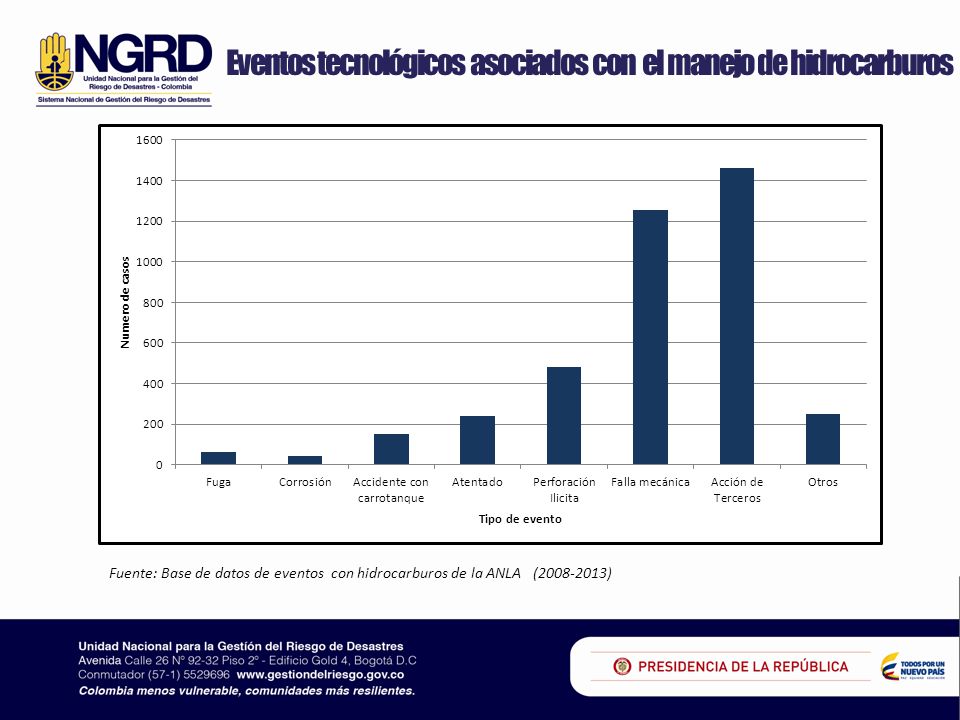

17 Eventos tecnológicos asociados con el manejo de hidrocarburos
17/04/2017 Fuente: Base de datos de eventos con hidrocarburos de la ANLA ( )

18 17/04/2017 Mapa de eventos tecnológicos asociados al manejo de hidrocarburos por departamento. Fuente: Base de datos de eventos con hidrocarburos de la ANLA ( )

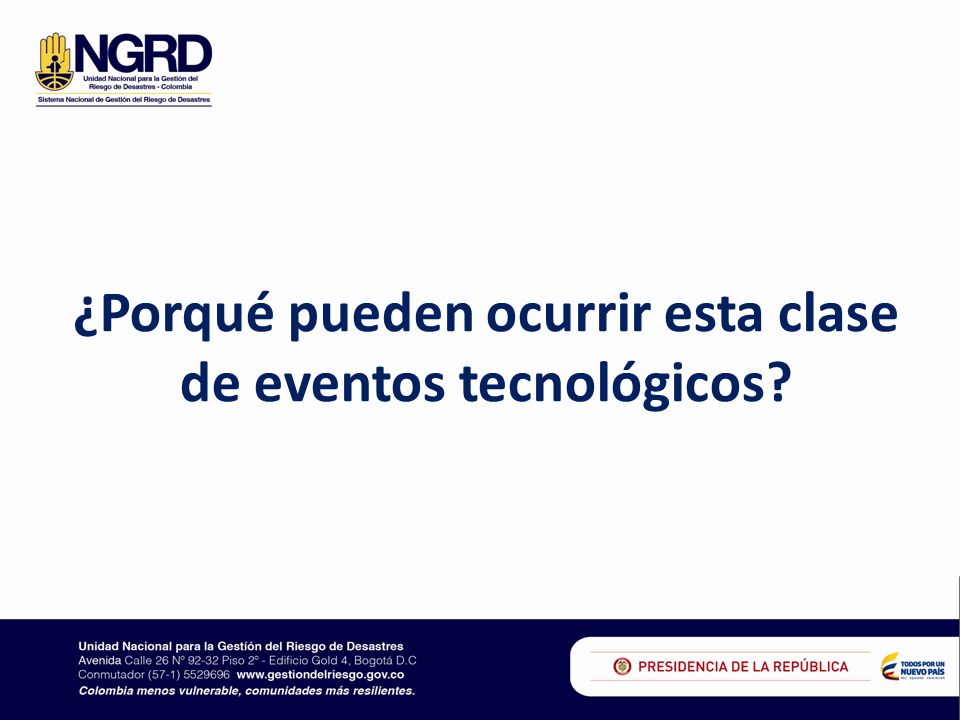

19 ¿Porqué pueden ocurrir esta clase de eventos tecnológicos?
17/04/2017 ¿Porqué pueden ocurrir esta clase de eventos tecnológicos?

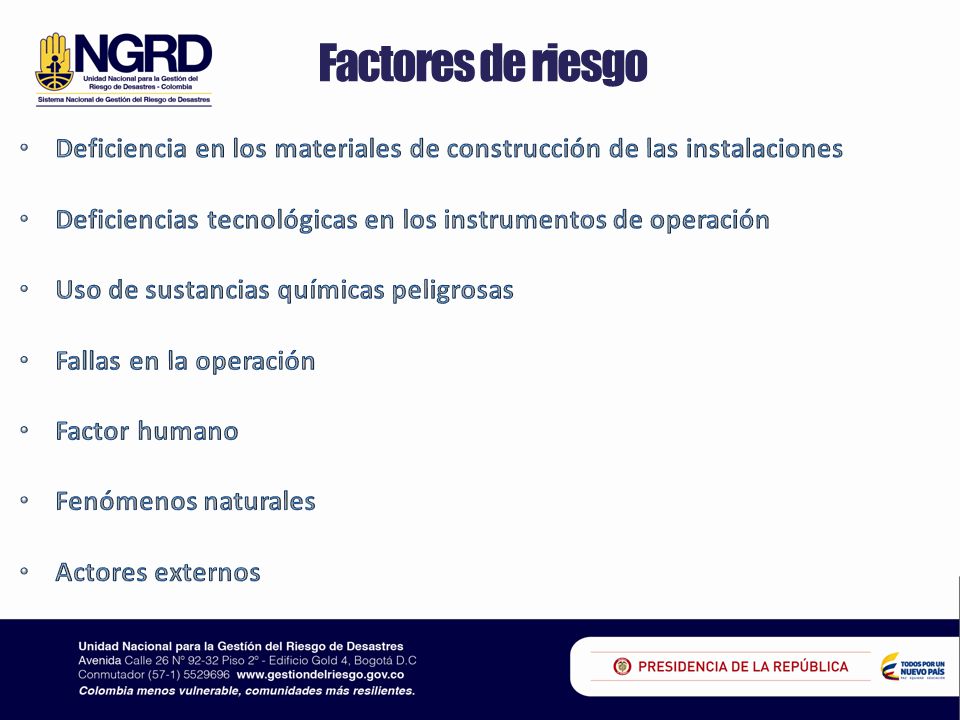

20 Factores de riesgo 17/04/2017 Deficiencia en los materiales de construcción de las instalaciones Deficiencias tecnológicas en los instrumentos de operación Uso de sustancias químicas peligrosas Fallas en la operación Factor humano Fenómenos naturales Actores externos

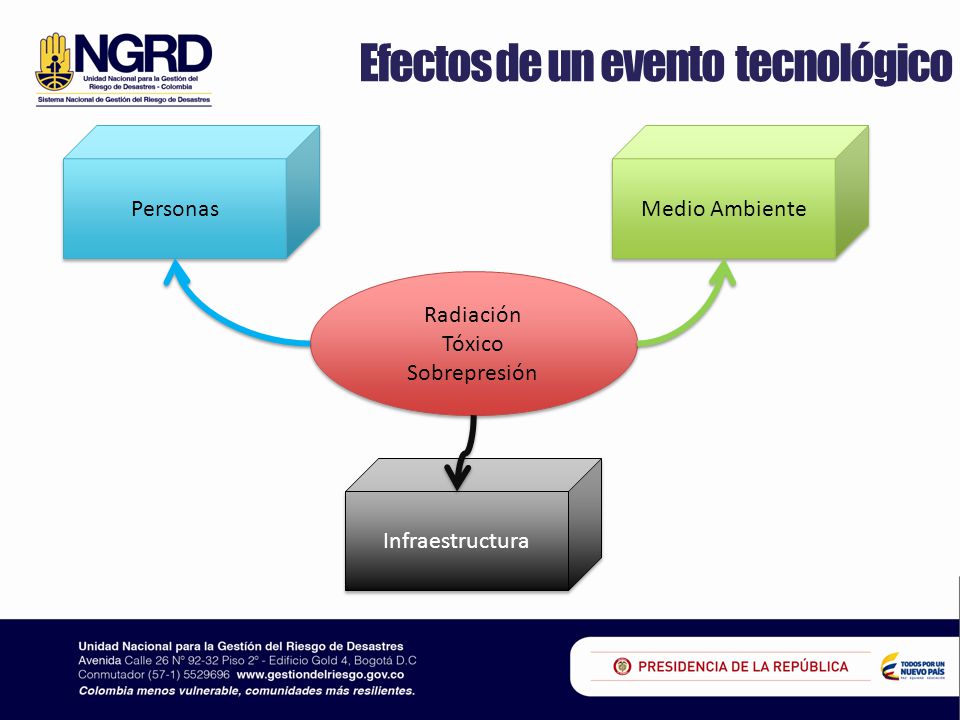

21 Efectos de un evento tecnológico
17/04/2017 Personas Medio Ambiente Radiación Tóxico Sobrepresión Infraestructura

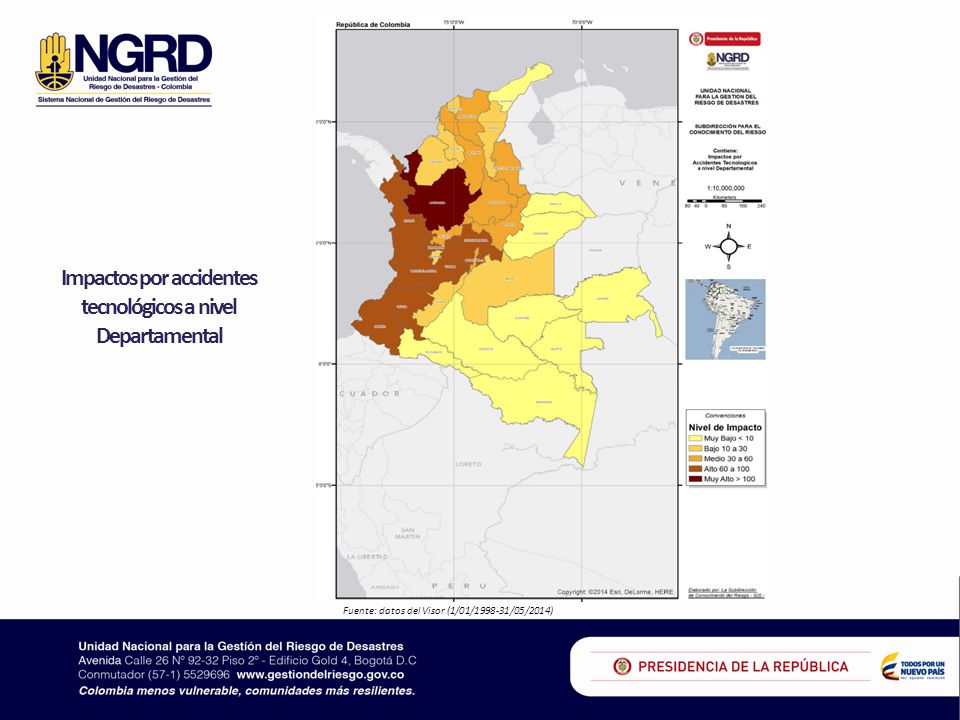

22 Impactos por accidentes tecnológicos a nivel Departamental
17/04/2017 Impactos por accidentes tecnológicos a nivel Departamental Fuente: datos del Visor (1/01/ /05/2014)

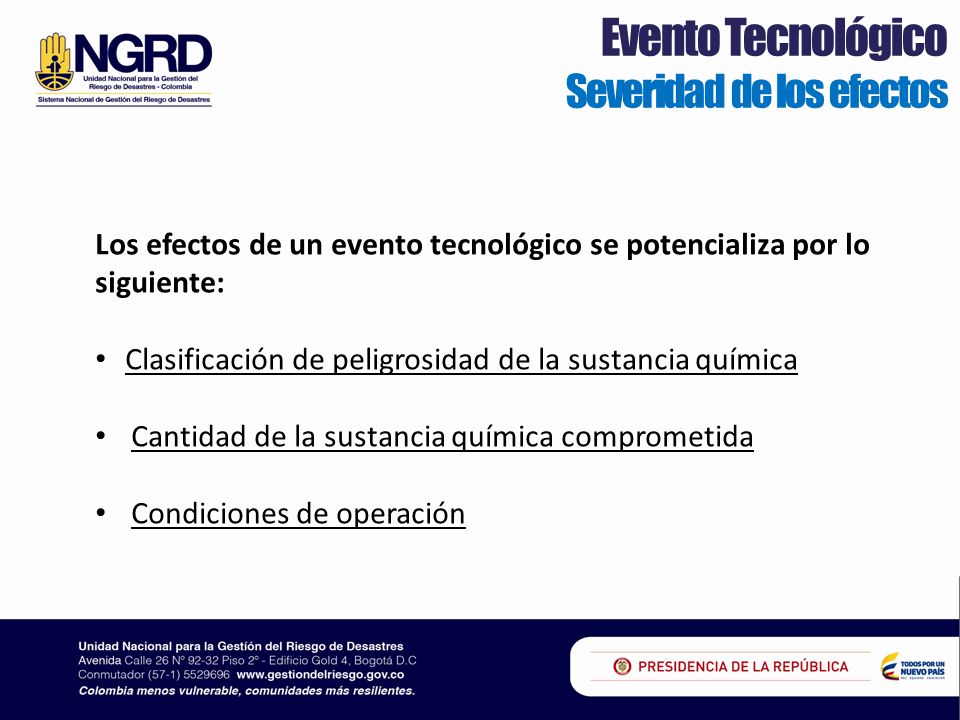

23 Evento Tecnológico Severidad de los efectos
17/04/2017 Los efectos de un evento tecnológico se potencializa por lo siguiente: Clasificación de peligrosidad de la sustancia química Cantidad de la sustancia química comprometida Condiciones de operación

24 Severidad de los efectos
Clasificación de peligrosidad 17/04/2017 Sustancia peligrosa Aquella que, por su naturaleza, produce o puede producir daños momentáneos o permanentes a la salud humana, animal o vegetal, a los bienes y/o al medio ambiente. Fuente: Manual de sustancias peligrosas. ACHS

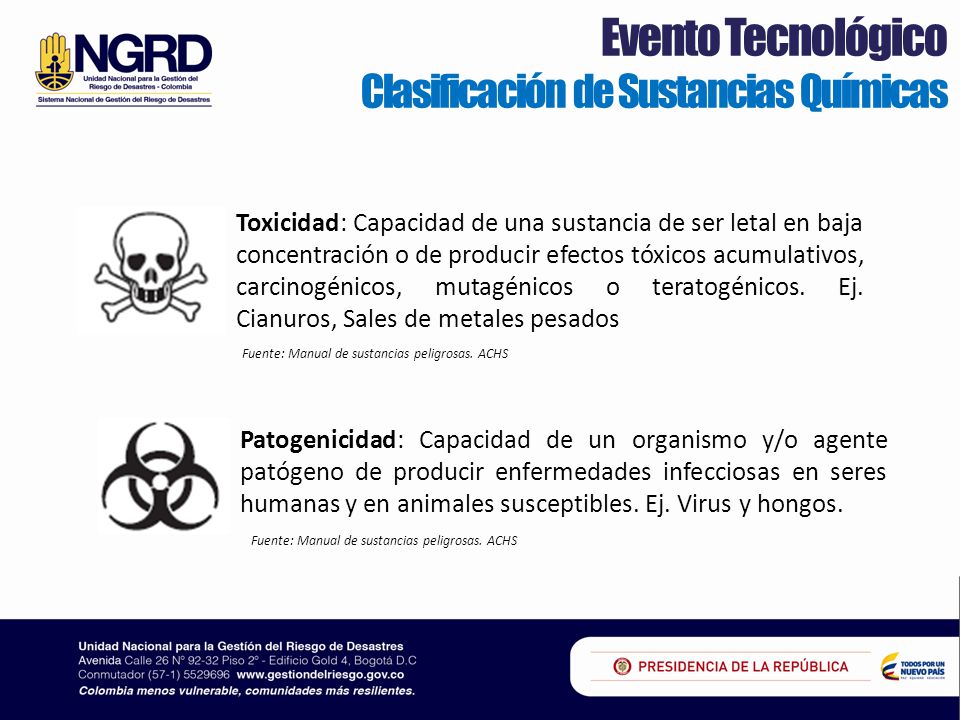

25 Evento Tecnológico Clasificación de Sustancias Químicas
17/04/2017 Toxicidad: Capacidad de una sustancia de ser letal en baja concentración o de producir efectos tóxicos acumulativos, carcinogénicos, mutagénicos o teratogénicos. Ej. Cianuros, Sales de metales pesados Fuente: Manual de sustancias peligrosas. ACHS Patogenicidad: Capacidad de un organismo y/o agente patógeno de producir enfermedades infecciosas en seres humanas y en animales susceptibles. Ej. Virus y hongos. Fuente: Manual de sustancias peligrosas. ACHS

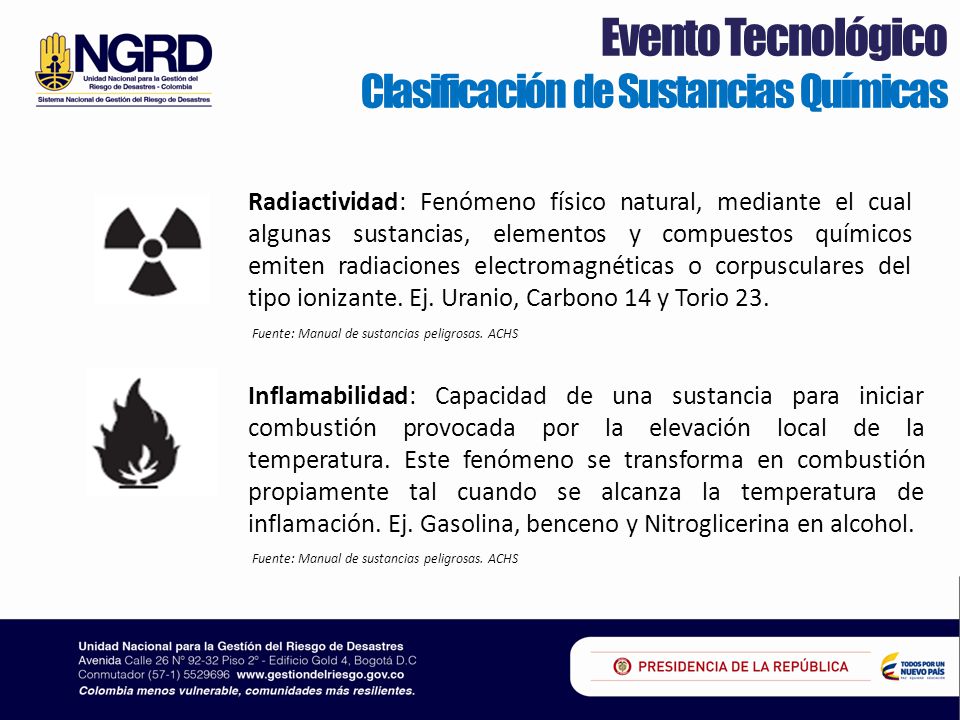

26 Evento Tecnológico Clasificación de Sustancias Químicas
17/04/2017 Radiactividad: Fenómeno físico natural, mediante el cual algunas sustancias, elementos y compuestos químicos emiten radiaciones electromagnéticas o corpusculares del tipo ionizante. Ej. Uranio, Carbono 14 y Torio 23. Fuente: Manual de sustancias peligrosas. ACHS Inflamabilidad: Capacidad de una sustancia para iniciar combustión provocada por la elevación local de la temperatura. Este fenómeno se transforma en combustión propiamente tal cuando se alcanza la temperatura de inflamación. Ej. Gasolina, benceno y Nitroglicerina en alcohol. Fuente: Manual de sustancias peligrosas. ACHS

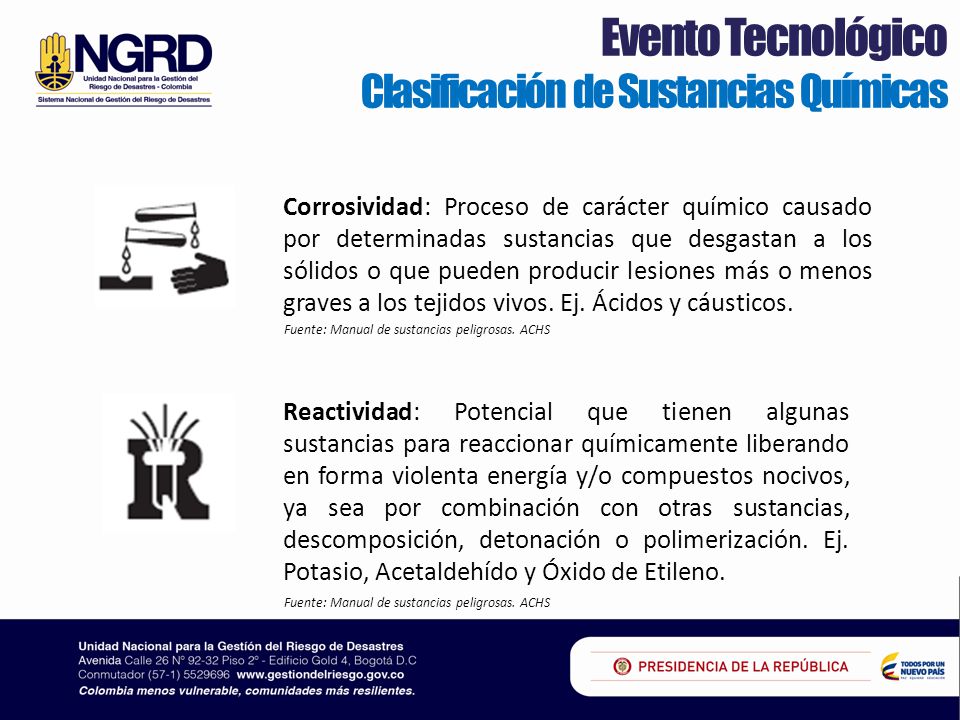

27 Evento Tecnológico Clasificación de Sustancias Químicas
17/04/2017 Corrosividad: Proceso de carácter químico causado por determinadas sustancias que desgastan a los sólidos o que pueden producir lesiones más o menos graves a los tejidos vivos. Ej. Ácidos y cáusticos. Fuente: Manual de sustancias peligrosas. ACHS Reactividad: Potencial que tienen algunas sustancias para reaccionar químicamente liberando en forma violenta energía y/o compuestos nocivos, ya sea por combinación con otras sustancias, descomposición, detonación o polimerización. Ej. Potasio, Acetaldehído y Óxido de Etileno. Fuente: Manual de sustancias peligrosas. ACHS

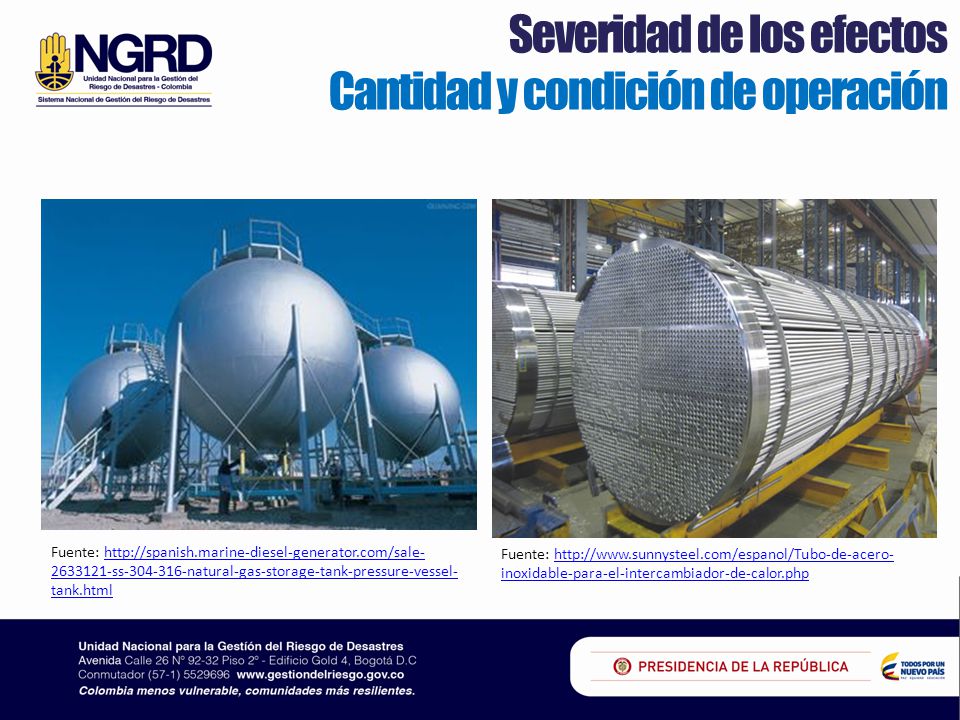

28 Severidad de los efectos Cantidad y condición de operación
17/04/2017 Tanque de almacenamiento de gasolina natural Intercambiador de calor de coraza y tubos Fuente: Fuente:

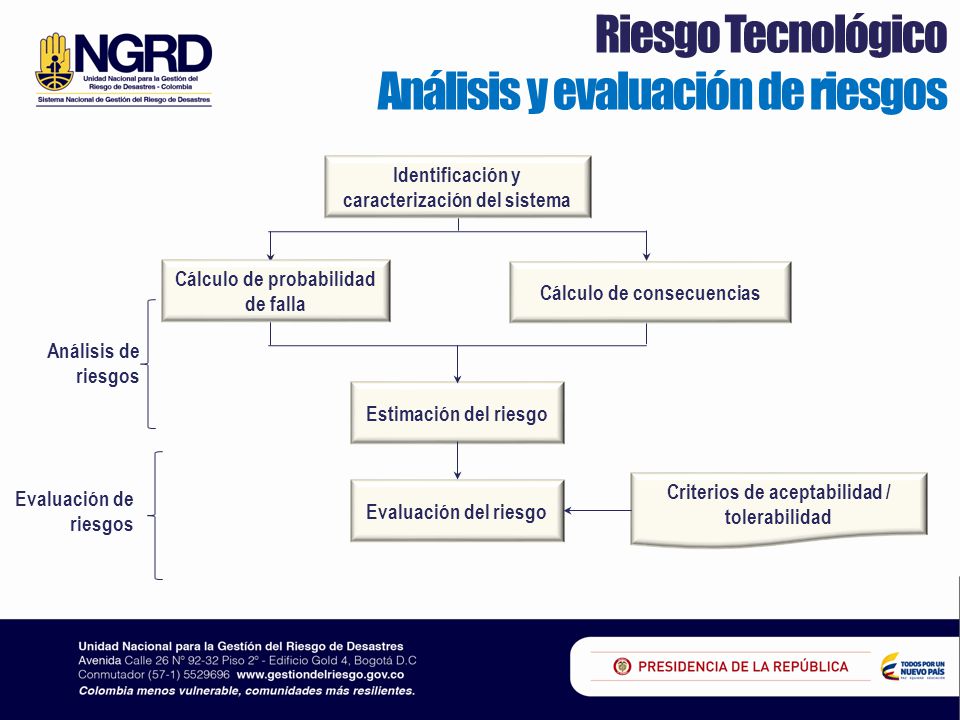

29 Análisis y evaluación de riesgos
Riesgo Tecnológico Análisis y evaluación de riesgos 17/04/2017 Identificación y caracterización del sistema Cálculo de probabilidad de falla Cálculo de consecuencias Análisis de riesgos Estimación del riesgo Criterios de aceptabilidad / tolerabilidad Evaluación de riesgos Evaluación del riesgo

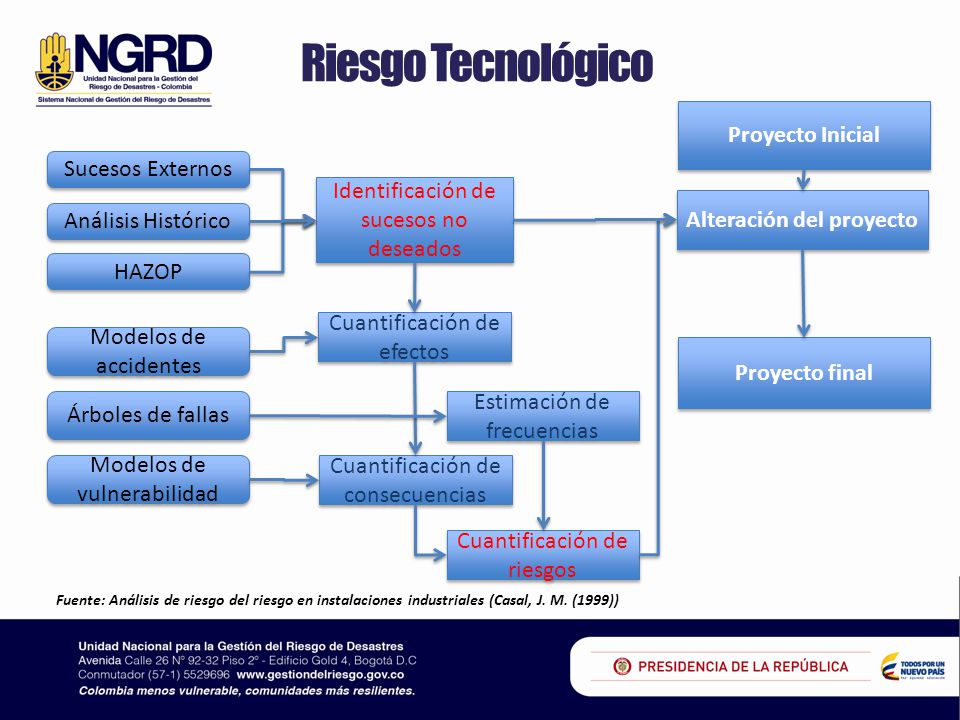

30 Alteración del proyecto
Riesgo Tecnológico 17/04/2017 Proyecto Inicial Sucesos Externos Identificación de sucesos no deseados Alteración del proyecto Análisis Histórico HAZOP Cuantificación de efectos Modelos de accidentes Proyecto final Árboles de fallas Estimación de frecuencias Modelos de vulnerabilidad Cuantificación de consecuencias Cuantificación de riesgos Fuente: Análisis de riesgo del riesgo en instalaciones industriales (Casal, J. M. (1999))

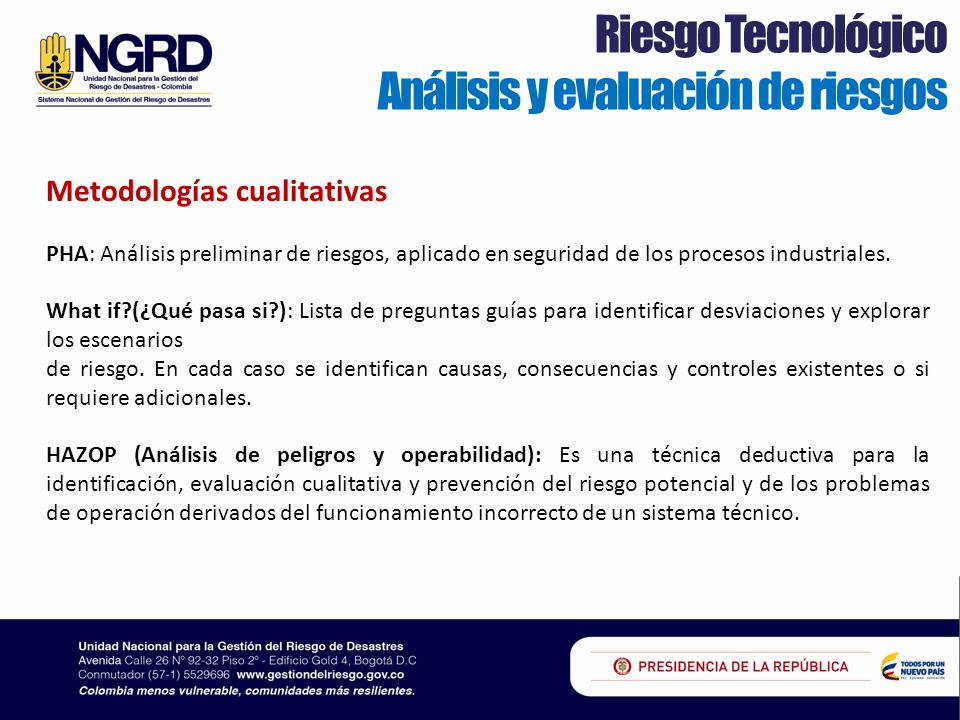

31 Análisis y evaluación de riesgos
Riesgo Tecnológico Análisis y evaluación de riesgos 17/04/2017 Metodologías cualitativas PHA: Análisis preliminar de riesgos, aplicado en seguridad de los procesos industriales. What if?(¿Qué pasa si?): Lista de preguntas guías para identificar desviaciones y explorar los escenarios de riesgo. En cada caso se identifican causas, consecuencias y controles existentes o si requiere adicionales. HAZOP (Análisis de peligros y operabilidad): Es una técnica deductiva para la identificación, evaluación cualitativa y prevención del riesgo potencial y de los problemas de operación derivados del funcionamiento incorrecto de un sistema técnico.

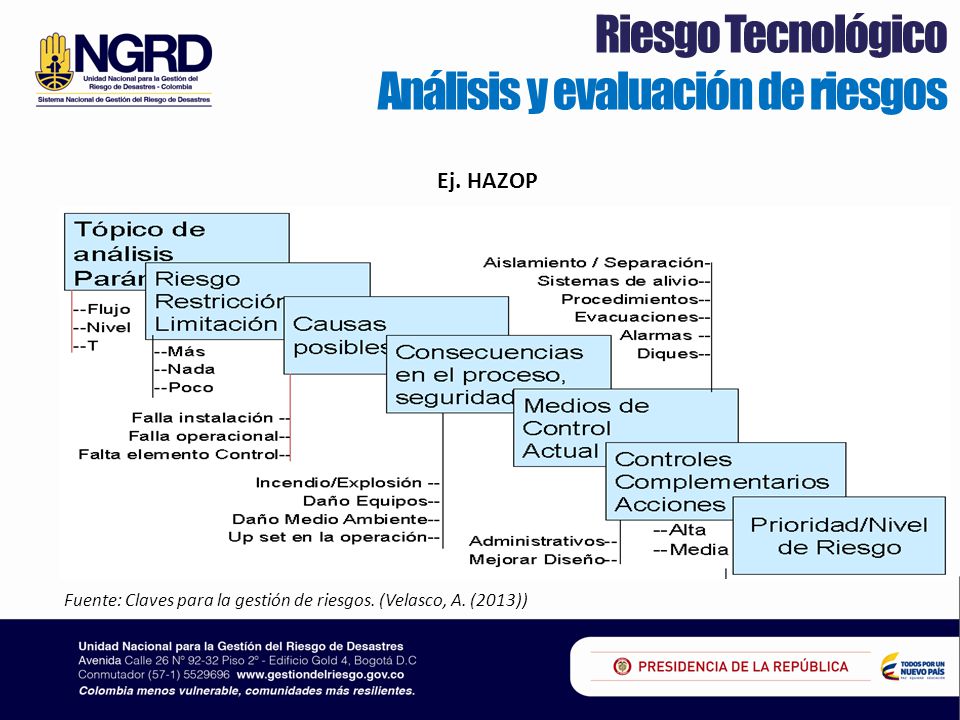

32 Análisis y evaluación de riesgos
Riesgo Tecnológico Análisis y evaluación de riesgos 17/04/2017 Ej. HAZOP Fuente: Claves para la gestión de riesgos. (Velasco, A. (2013))

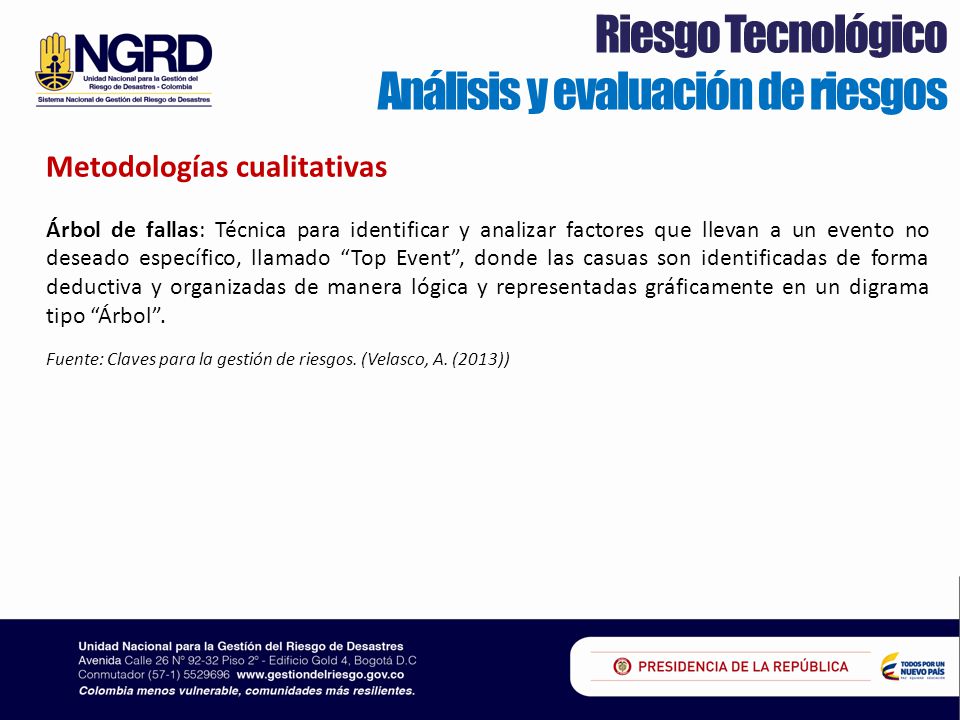

33 Análisis y evaluación de riesgos
Riesgo Tecnológico Análisis y evaluación de riesgos 17/04/2017 Metodologías cualitativas Árbol de fallas: Técnica para identificar y analizar factores que llevan a un evento no deseado específico, llamado “Top Event”, donde las casuas son identificadas de forma deductiva y organizadas de manera lógica y representadas gráficamente en un digrama tipo “Árbol”. Fuente: Claves para la gestión de riesgos. (Velasco, A. (2013))

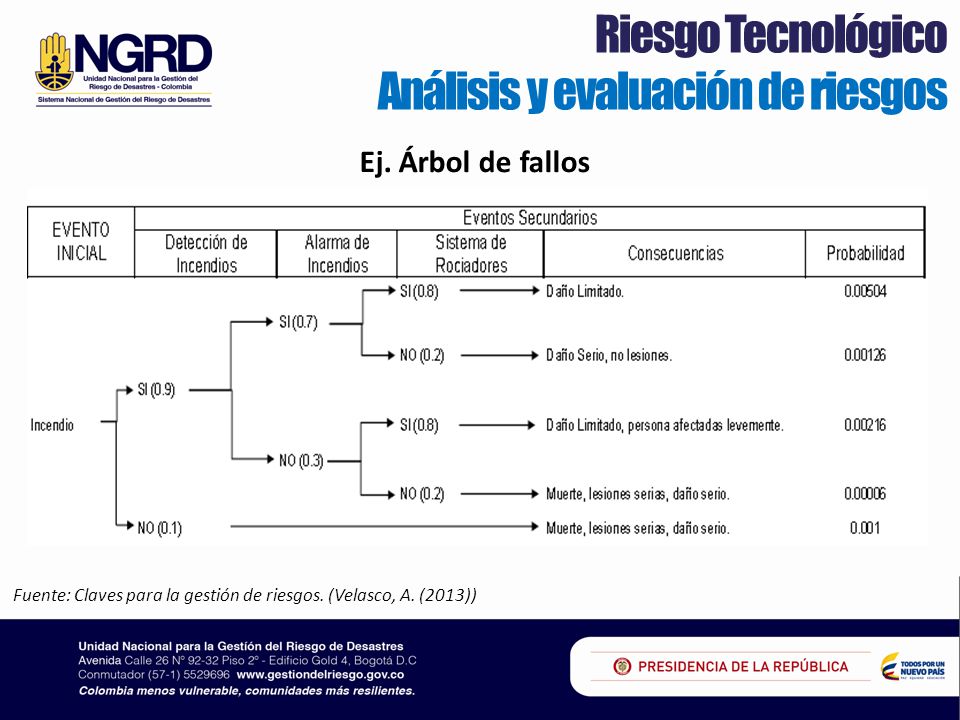

34 Análisis y evaluación de riesgos
Riesgo Tecnológico Análisis y evaluación de riesgos 17/04/2017 Ej. Árbol de fallos Fuente: Claves para la gestión de riesgos. (Velasco, A. (2013))

35 Caracterización del riesgo tecnológico
17/04/2017 GRACIAS
