1 Las Instalaciones en la Vivienda

2 1. La Instalación Eléctrica

3 1.1. COMÚN EN UN EDIFICIO DE VIVIENDAS
- Caja general de protección Protege la instalación general.

4 - Línea repartidora Conecta la caja general de protección con el cuarto de contadores. - Cuarto de contadores Formados por contadores que miden la energía eléctrica en cada vivienda.

5 - Líneas de derivación individual
Conectan el contador con la instalación interior de una vivienda. Una de estas líneas proporciona energía a las zonas comunes del edificio (ascensor, alumbrado de la escalera…)

6 - Red de tierra común a todo el edificio
Un conductor de cobre desnudo enterrado bajo el edificio, protege a los inquilinos de una posible descarga eléctrica, producida por una fuga.

7 1.2. EN EL INTERIOR DE LA VIVIENDA
ELEMENTOS DE LA INSTALACIÓN ELÉCTRICA - Interruptor de control de potencia (ICP) Controla que la potencia no sobrepase la potencia contratada.

8 - Cuadro general de mando y protección
Interruptor general automático (IGA): protege la instalación. Interruptor diferencial (ID): desconecta la instalación al producirse una fuga o descarga eléctrica.

9 - Línea de toma de tierra
Conectada a la red de tierra del edificio que llega a todos los puntos de la instalación para conectar los distintos equipos eléctricos.

10 ELEMENTOS QUE FORMAN LOS CIRCUITOS INTERNOS DE LA VIVIENDA
Cables: Parten tres cables del cuadro general: fase, neutro y toma de tierra.

11 - Cajas de derivación Conexión: unión de dos o más cables.
Permiten realizar las conexiones necesarias para cada circuito. Conexión: unión de dos o más cables.

12 - Tomas de fuerza Conectan o desconectan los cables a un aparato.
Partes: Terminal macho Enchufe Tercer contacto para la toma de tierra.

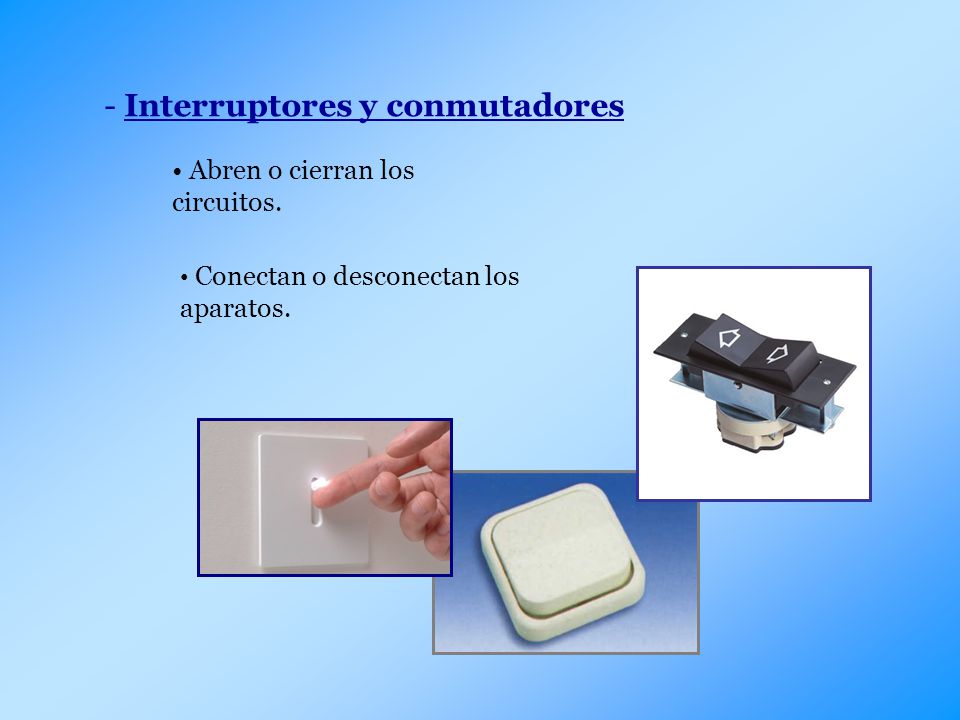

13 - Interruptores y conmutadores
Abren o cierran los circuitos. Conectan o desconectan los aparatos.

14 - Lámparas

15 1.3. GRADO DE ELECTRIFICACIÓN DE UNA VIVIENDA
- Electrificación básica Tipo Nº máx. puntos PIA (A) Conductor Tubo (mm) C1 30 10 1,5 16 C2 20 2,5 C3 2 25 6 C4 3 4 C5

16 Electrificación elevada
Tipo Nº máx. puntos PIA (A) Conductor Tubo (mm) C8 - 25 6 2 C9 C10 1 2,5 20 C11 10 1,5 16

17 - Circuitos en una vivienda

18 2. Suministro y Evacuación de Aguas

19 2.1. ACOMETIDA DEL AGUA - El agua llega desde:
Depósitos de agua situados a gran altura Fuentes naturales - Para evitar gérmenes en el agua se añaden sustancias como el cloro.

20 2.2. CIRCUITOS DE AGUA - Simbología: Calentador Diámetro de tuberías
3. Válvulas de corte

21 4. Toma de agua fría sanitaria
5. Toma de agua caliente sanitaria 6. Tubería de cobre para agua fría 7. Tubería de cobre para agua caliente

22 CIRCUITOS INTERIORES

23 COMPONENTES DE LA INSTALACIÓN
Permite conocer el gasto de agua en la vivienda. - Contador - Tuberías Son de cobre y tienen distintos diámetros. - Válvulas de regulación de presión Para aumentar o disminuir la presión en las tuberías.

24 - Válvulas de corte Generales: Para cortar totalmente el agua de la vivienda. Llaves de paso: para aislar una parte del circuito. Grifos: llaves que permiten obtener el agua finalmente. Llaves de sanitario: para aislar cualquier aparato sanitario en caso de avería.

25 Sistema de evacuación de aguas que desemboca en el alcantarillado.
- Desagües - Sifones individuales y bote sifónico general Impide el paso de olores desde los desagües.

26 2.3. AGUA CALIENTE - Elementos calefactores
Calderas: utilizan propano, butano, gas natural y gasóleo. El agua se calienta al ir pasando por la caldera.

27 Calentadores o termos eléctricos: el agua de un depósito se calienta gracias a una resistencia.
Calentamiento por energía solar: el calor acumulado en unos panelas solares, calienta el agua que circula por ellos.

28 - Se encuentra en el interior del subsuelo en forma de calor.
Calentamiento por energía geotérmica - Se encuentra en el interior del subsuelo en forma de calor. Calentamiento por energía eólica -Para ser instalada en hogares siempre que su ubicación se corresponda con importantes corrientes de viento.

29 2.4 RED DE DESAGÜE - Elementos:
Sumideros e imbornales: recogida de agua de los aparatos sanitarios o del suelo. Sifones: impiden el paso de los malos olores a la vivienda.

30 Botes sifónicos: pequeñas arquetas donde se encuentran las tuberías de desagüe.
Bajantes: tuberías que evacuan las aguas de un edificio. Arquetas: cajas para conectar tuberías o realizar cambios de dirección.

31 Climatización

32 3.1. SISTEMAS DE CALEFACCIÓN
- Urbana o a distancia La central térmica está en un edificio independiente. - Centralizada o colectiva Un conjunto de viviendas poseen una fuente de calor común.

33 - Individual o unitaria
Generador o caldera Tubería Monotubo Bitubo

34 Emisores - Radiador: de hierro o de aluminio. - Ventiloconvector: constituido por una batería aleteada y un ventilador. - Paramentos radiantes: suelo radiante

35 Elementos de seguridad, regulación y control

36 3.2. OTROS SISTEMAS DE CALEFACCIÓN
- Radiadores de aceite: formado por tubos horizontales y verticales que calientan el fluido - Calefactores: su superficie es una resistencia

37 - Calefacción por acumulación: almacenan el calor producido durante las horas nocturnas.
- Calefacción por energía solar: la radiación solar incide sobre colectores.

38 3.3. EL AIRE ACONDICIONADO - Sistema de climatización: formado por una instalación exterior y una interior - Unidad de aire acondicionado portátil: integra todo el sistema de climatización.

39 - Bomba de calor

40 4. INSTALACIÓN DE GAS

41 4.1. INTRODUCCIÓN Llega a las viviendas canalizado a través de una red urbana o en bombonas. El gas canalizado usa gas natural o gas ciudad. El gas distribuido en depósitos usa los GLP. Cuando el depósito es móvil se denomina bombona. Cuando es fijo, tanque.

42 4.2. GAS CANALIZADO INSTALACIÓN EN EL INTERIOR DE LA VIVIENDA
- Cuarto de contadores Se sitúan en el exterior.

43 - Montantes Tuberías verticales que parten de las derivaciones individuales. - Otros Filtros. Regulador de presión. Llaves de control. Válvulas de seguridad.

44 INSTALACIONES DE GAS EN LA VIVIENDA

45 INSTALACIÓN DE GAS DEL TIPO GLP
- Los gases se transportan y almacenan en estado líquido.

46 5. Instalaciones de comunicación

47 5.1.INSTALACIONES DE RECEPCIÓN
RADIO Y TELEVISIÓN - Antenas FM, VHF, UHF, parabólicas. Orientadas para recibir bien la señal.

48 - Red de distribución Reducir las interferencias. Conducir la señal.
- Amplificadores de señal y filtros Reducir las interferencias. Conducir la señal. - Red de distribución Lleva la señal a cada vivienda.

49 - Instalaciones individuales
Tomas situadas en una o varias estancias.

50 5.2. INSTALACIONES DE RECEPCIÓN Y EMISIÓN
VOZ Y DATOS - Telefonía analógica Las señales son continuas. La línea de la compañía llega hasta la vivienda y se distribuye a los lugares necesarios.

51 - Línea de abonado digital asimétrica (ADSL)
Mayor velocidad de transmisión. Separa la voz y los datos. Transmisión de datos sin tener ocupada la línea de voz.

52 - Red digital de servicios integrados (RDSI)
Mayor velocidad. Mayor capacidad de transmisión de datos. - Telefonía cable Gran velocidad. Gran capacidad de transmisión de datos. - Telefonía IP Transmisión de voz, datos y vídeos.

53 PORTERO AUTOMÁTICO - Comunicación del interior de la vivienda con el portal. Vídeo portero: el portero posee una cámara de vídeo.

54 SISTEMAS DE SEGURIDAD - Cámaras de seguridad. - Detectores de movimiento

55 - Detectores de humo - Detectores de temperatura

56 6. Domótica

57 - Domótica: conjunto de sistemas capaces de automatizar una vivienda

58 6.1. FUNCIONAMIENTO - Sensores: informan del estado del sistema.
- Unidad de control: dan órdenes.

59 - Actuadores: interruptores automáticos
- Red de comunicación: conectadas por cable u ondas electromagnéticas.

60 6.2. ELEMENTOS

61 Arquitectura Bioclimática

62

63 7.1. ¿QUÉ ES LA ARQUITECTURA BIOCLIMÁTICA?
- Tipo de arquitectura que tiene en cuenta el clima y las condiciones del entorno.

64 7.2.¿CÓMO FUNCIONA? -La casa bioclimática no necesita sistemas de climatización. -Juega con los elementos arquitectónicos para incrementar el rendimiento energético.

65 7.3. ELEMENTOS - SITUACIÓN -GROSOR DE MUROS

66 - MURO TROMBE

67 8 AHORRO ENERGÉTICO

68 - COCINA Es preferible una cocina de gas. No reducir demasiado la temperatura del frigorífico. No colocar el frigorífico al lado del horno. Lavadora llena.

69 - EN EL CUARTO DE BAÑO Cerrar el grifo cuando está en desuso. Ducharse en vez de bañarse.

70 -ILUMINACIÓN Y APARATOS ELÉCTRICOS
Lámparas de bajo consumo Utilizar la luz solar. No dejar los electrodomésticos en stand by.

71 9 SEGURIDAD

72 9.1. EN LA INSTALACIÓN ELÉCTRICA
Desconectar la corriente antes de efectuar una reparación. Leer las instrucciones. No sobrecargar una toma.

73 9.2.EN LA INSTALACIÓN DE AGUA
Limpiar los filtros de agua. Cerrar la llave del agua durante la ausencia de varios días.

74 9.3. EN LA INSTALACIÓN DE GAS
El color de la llama de la caldera debe ser azul. En las habitaciones donde se encuentre la caldera debe haber al menos dos rejillas

75 Créditos ESMERALDA ALONSO BARROSO VIRGINIA SÁNCHEZ LUQUE
