1 Cristóbal Bastidas Jaime
Tecnología DSL

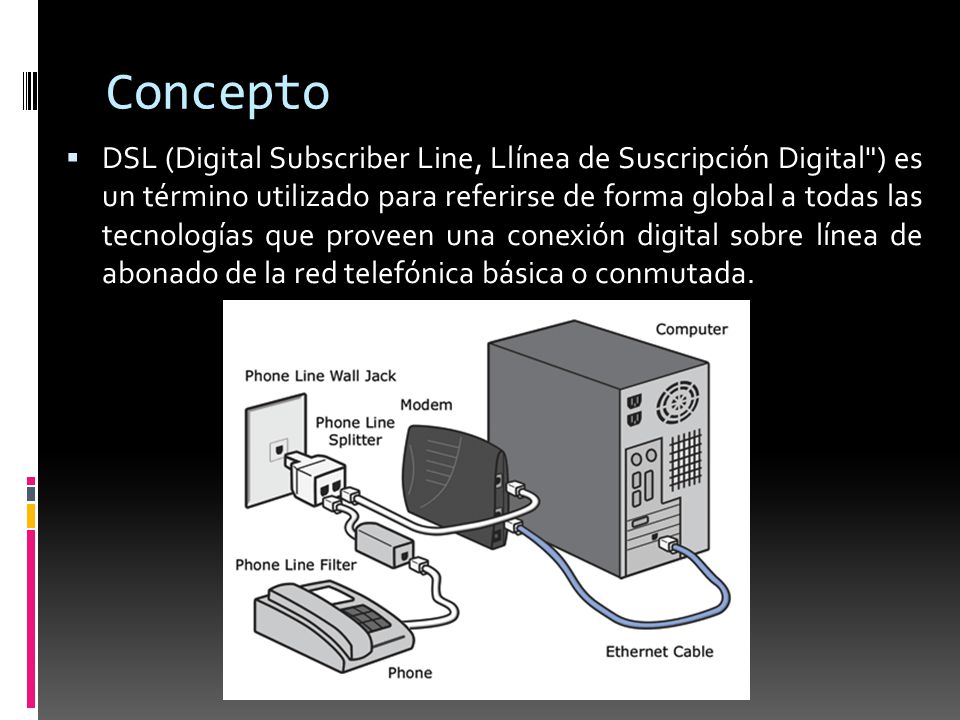

2 Concepto DSL (Digital Subscriber Line, Llínea de Suscripción Digital") es un término utilizado para referirse de forma global a todas las tecnologías que proveen una conexión digital sobre línea de abonado de la red telefónica básica o conmutada.

3 Funcionamiento Utilizan el par trenzado de hilos de cobre convencionales de las líneas telefónicas para la transmisión de datos a gran velocidad. La tecnología DSL utiliza dos piezas importantes en su equipamiento. En el lado del cliente o usuario se coloca un modem DSL, el cual puede dar otros servicios también. En el lado del proveedor un multiplexor de acceso DSL, llamado DSLAM, para recibir las conexiones del cliente. Dependen de filtros análogos y convertidores análogos/digitales(A/D), entre otro equipos.

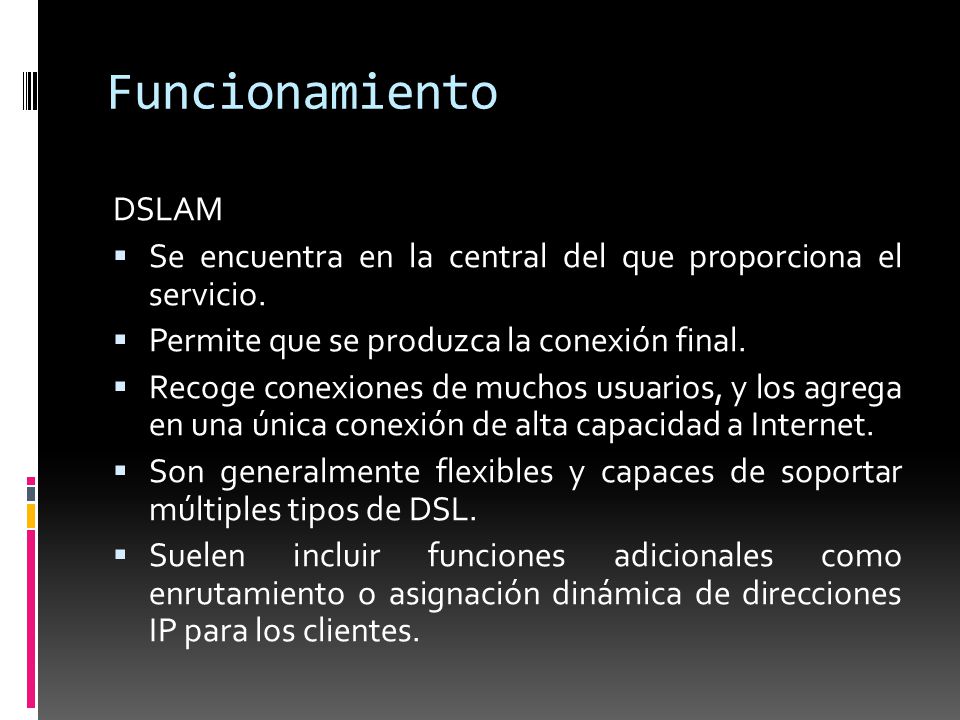

4 Funcionamiento DSLAM Se encuentra en la central del que proporciona el servicio. Permite que se produzca la conexión final. Recoge conexiones de muchos usuarios, y los agrega en una única conexión de alta capacidad a Internet. Son generalmente flexibles y capaces de soportar múltiples tipos de DSL. Suelen incluir funciones adicionales como enrutamiento o asignación dinámica de direcciones IP para los clientes.

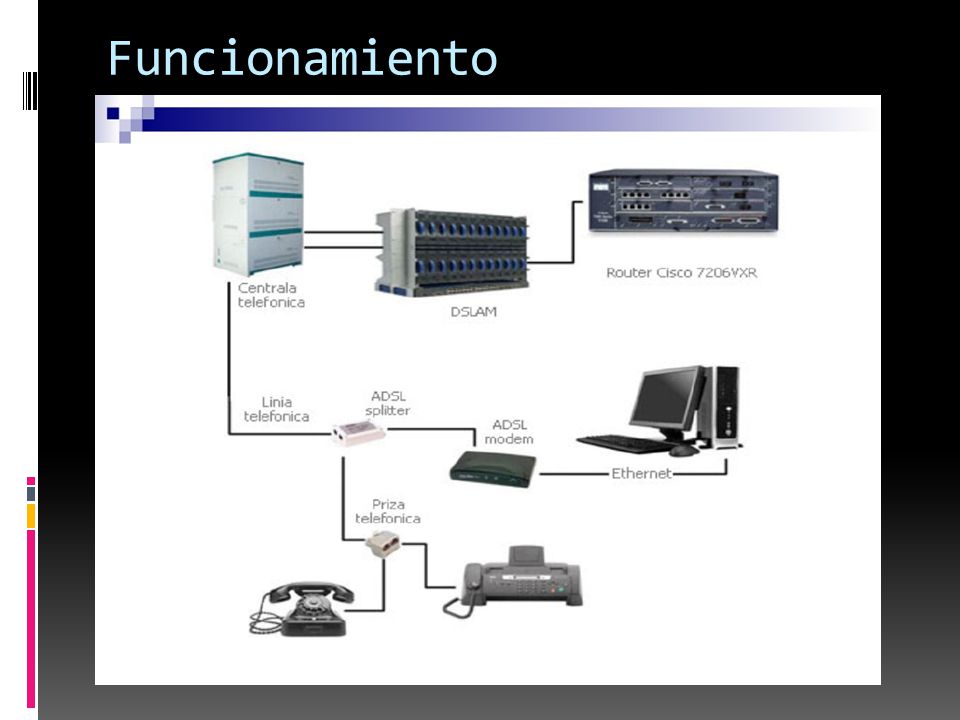

5 Funcionamiento

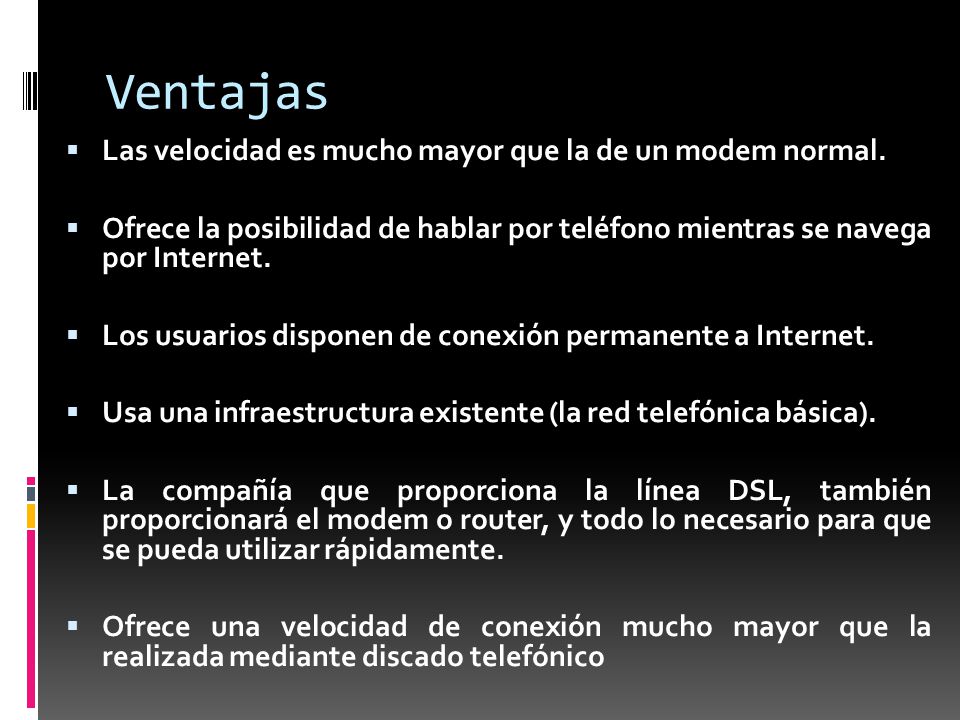

6 Ventajas Las velocidad es mucho mayor que la de un modem normal.
Ofrece la posibilidad de hablar por teléfono mientras se navega por Internet. Los usuarios disponen de conexión permanente a Internet. Usa una infraestructura existente (la red telefónica básica). La compañía que proporciona la línea DSL, también proporcionará el modem o router, y todo lo necesario para que se pueda utilizar rápidamente. Ofrece una velocidad de conexión mucho mayor que la realizada mediante discado telefónico

7 Desventajas Se requiere una línea telefónica para su funcionamiento.
No todas las líneas telefónicas pueden ofrecer este servicio. Una conexión DSL funciona mejor cuanto más cerca se esté de la central telefónica. La conexión es más rápida para hacer descargas (recibir datos) que para enviar información. Este servicio no está disponible en todos los sitios.

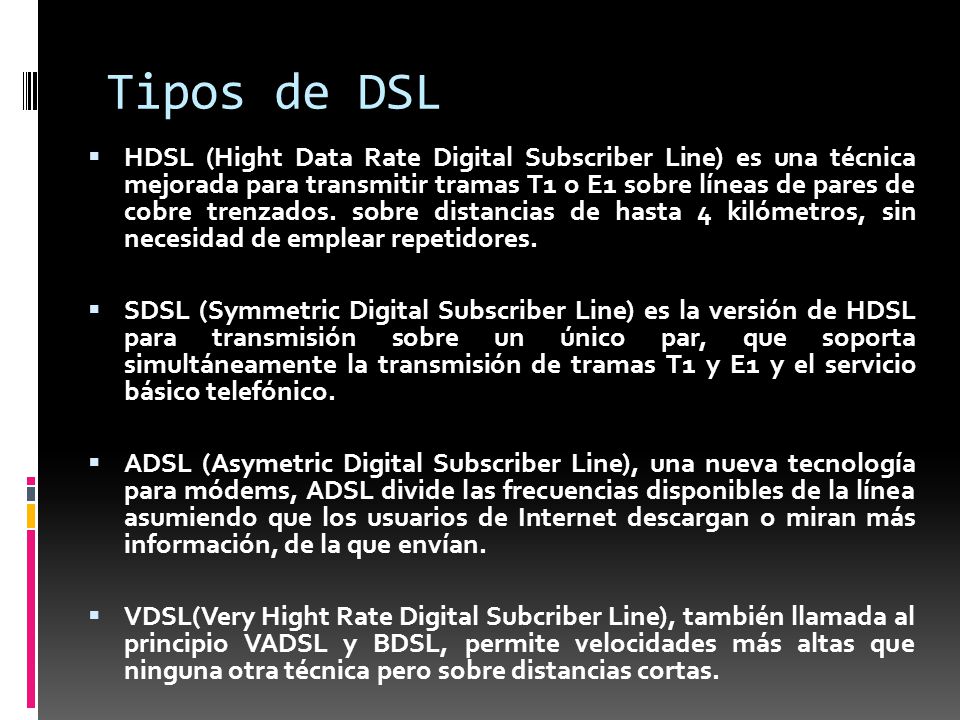

8 Tipos de DSL HDSL (Hight Data Rate Digital Subscriber Line) es una técnica mejorada para transmitir tramas T1 o E1 sobre líneas de pares de cobre trenzados. sobre distancias de hasta 4 kilómetros, sin necesidad de emplear repetidores. SDSL (Symmetric Digital Subscriber Line) es la versión de HDSL para transmisión sobre un único par, que soporta simultáneamente la transmisión de tramas T1 y E1 y el servicio básico telefónico. ADSL (Asymetric Digital Subscriber Line), una nueva tecnología para módems, ADSL divide las frecuencias disponibles de la línea asumiendo que los usuarios de Internet descargan o miran más información, de la que envían. VDSL(Very Hight Rate Digital Subcriber Line), también llamada al principio VADSL y BDSL, permite velocidades más altas que ninguna otra técnica pero sobre distancias cortas.

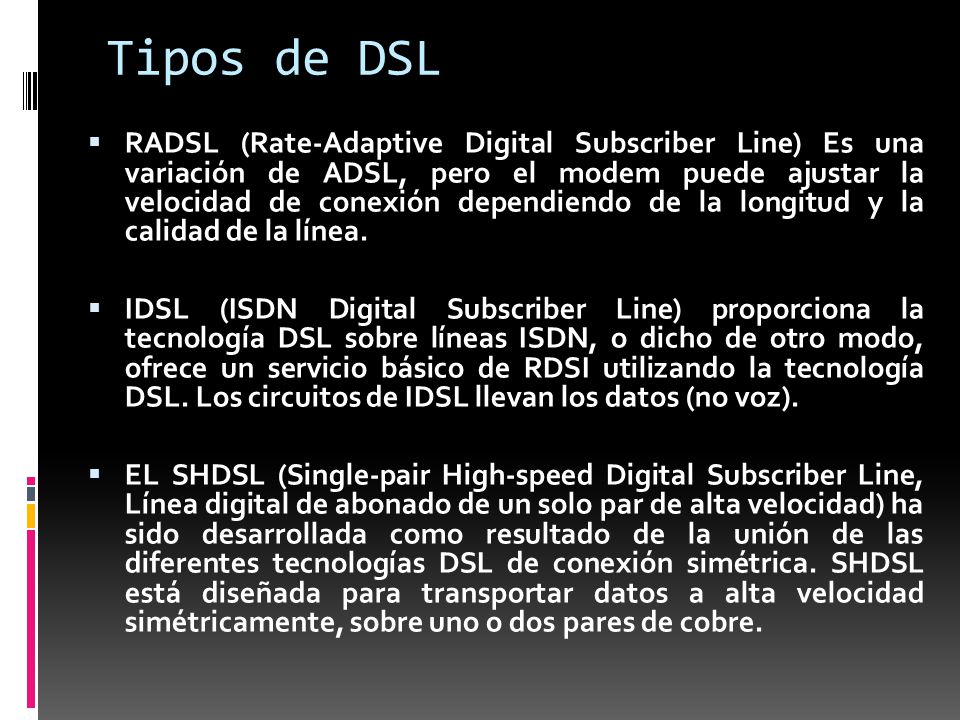

9 Tipos de DSL RADSL (Rate-Adaptive Digital Subscriber Line) Es una variación de ADSL, pero el modem puede ajustar la velocidad de conexión dependiendo de la longitud y la calidad de la línea. IDSL (ISDN Digital Subscriber Line) proporciona la tecnología DSL sobre líneas ISDN, o dicho de otro modo, ofrece un servicio básico de RDSI utilizando la tecnología DSL. Los circuitos de IDSL llevan los datos (no voz). EL SHDSL (Single-pair High-speed Digital Subscriber Line, Línea digital de abonado de un solo par de alta velocidad) ha sido desarrollada como resultado de la unión de las diferentes tecnologías DSL de conexión simétrica. SHDSL está diseñada para transportar datos a alta velocidad simétricamente, sobre uno o dos pares de cobre.

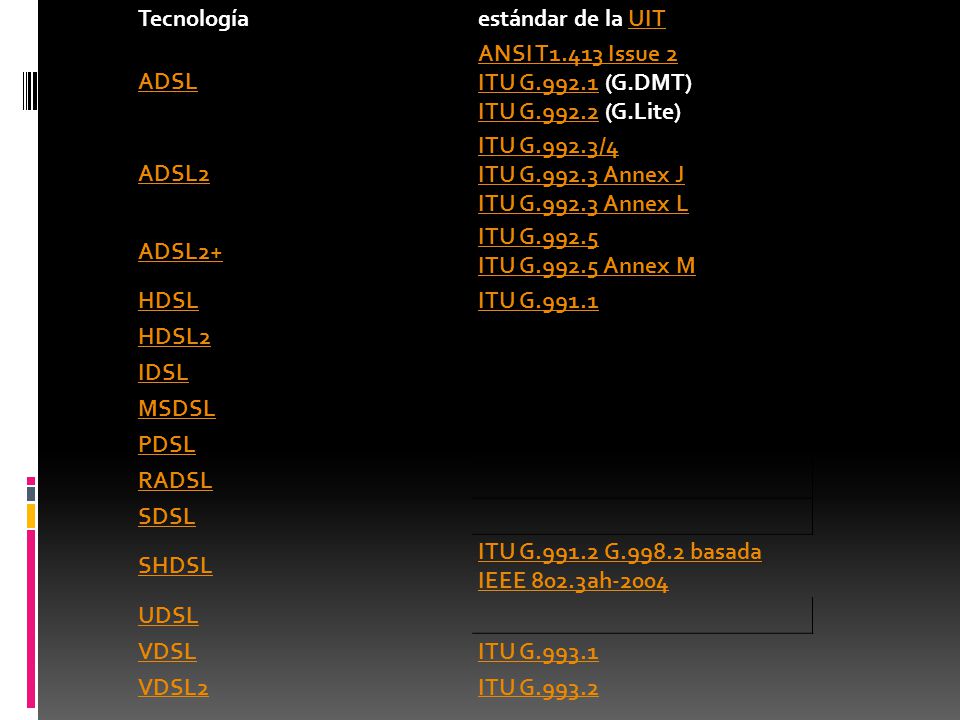

10 Tecnología estándar de la UIT ADSL ANSI T1.413 Issue 2 ITU G (G.DMT) ITU G (G.Lite) ADSL2 ITU G.992.3/4 ITU G Annex J ITU G Annex L ADSL2+ ITU G ITU G Annex M HDSL ITU G.991.1 HDSL2 IDSL MSDSL PDSL RADSL SDSL SHDSL ITU G G basada IEEE 802.3ah-2004 UDSL VDSL ITU G.993.1 VDSL2 ITU G.993.2

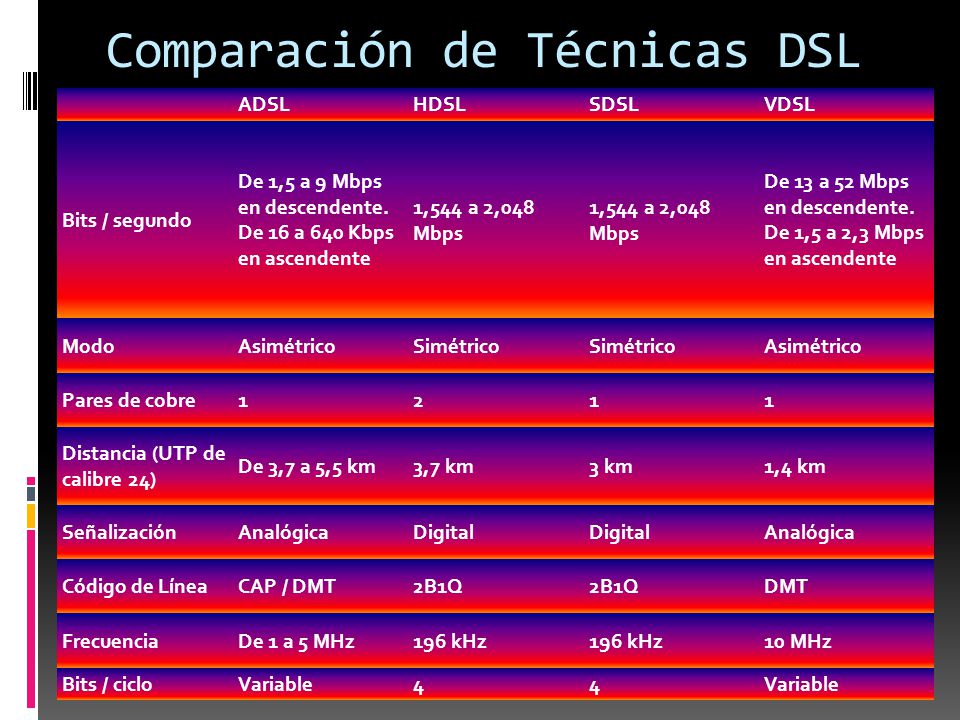

11 Comparación de Técnicas DSL
ADSL HDSL SDSL VDSL Bits / segundo De 1,5 a 9 Mbps en descendente. De 16 a 640 Kbps en ascendente 1,544 a 2,048 Mbps De 13 a 52 Mbps en descendente. De 1,5 a 2,3 Mbps en ascendente Modo Asimétrico Simétrico Pares de cobre 1 2 Distancia (UTP de calibre 24) De 3,7 a 5,5 km 3,7 km 3 km 1,4 km Señalización Analógica Digital Código de Línea CAP / DMT 2B1Q DMT Frecuencia De 1 a 5 MHz 196 kHz 10 MHz Bits / ciclo Variable 4

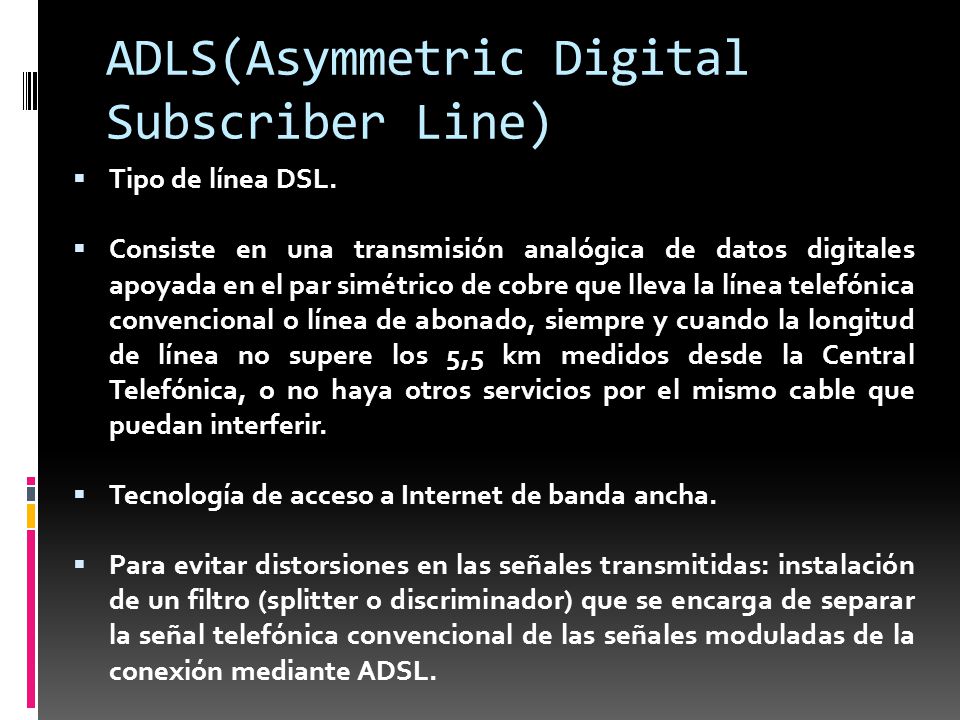

12 ADLS(Asymmetric Digital Subscriber Line)
Tipo de línea DSL. Consiste en una transmisión analógica de datos digitales apoyada en el par simétrico de cobre que lleva la línea telefónica convencional o línea de abonado, siempre y cuando la longitud de línea no supere los 5,5 km medidos desde la Central Telefónica, o no haya otros servicios por el mismo cable que puedan interferir. Tecnología de acceso a Internet de banda ancha. Para evitar distorsiones en las señales transmitidas: instalación de un filtro (splitter o discriminador) que se encarga de separar la señal telefónica convencional de las señales moduladas de la conexión mediante ADSL.

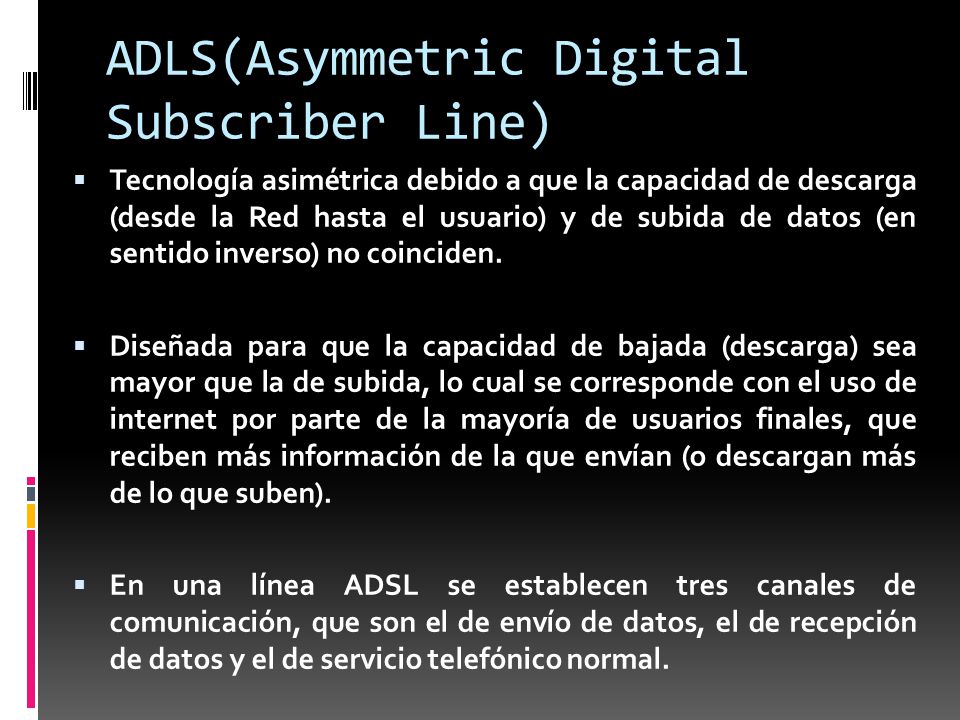

13 ADLS(Asymmetric Digital Subscriber Line)
Tecnología asimétrica debido a que la capacidad de descarga (desde la Red hasta el usuario) y de subida de datos (en sentido inverso) no coinciden. Diseñada para que la capacidad de bajada (descarga) sea mayor que la de subida, lo cual se corresponde con el uso de internet por parte de la mayoría de usuarios finales, que reciben más información de la que envían (o descargan más de lo que suben). En una línea ADSL se establecen tres canales de comunicación, que son el de envío de datos, el de recepción de datos y el de servicio telefónico normal.

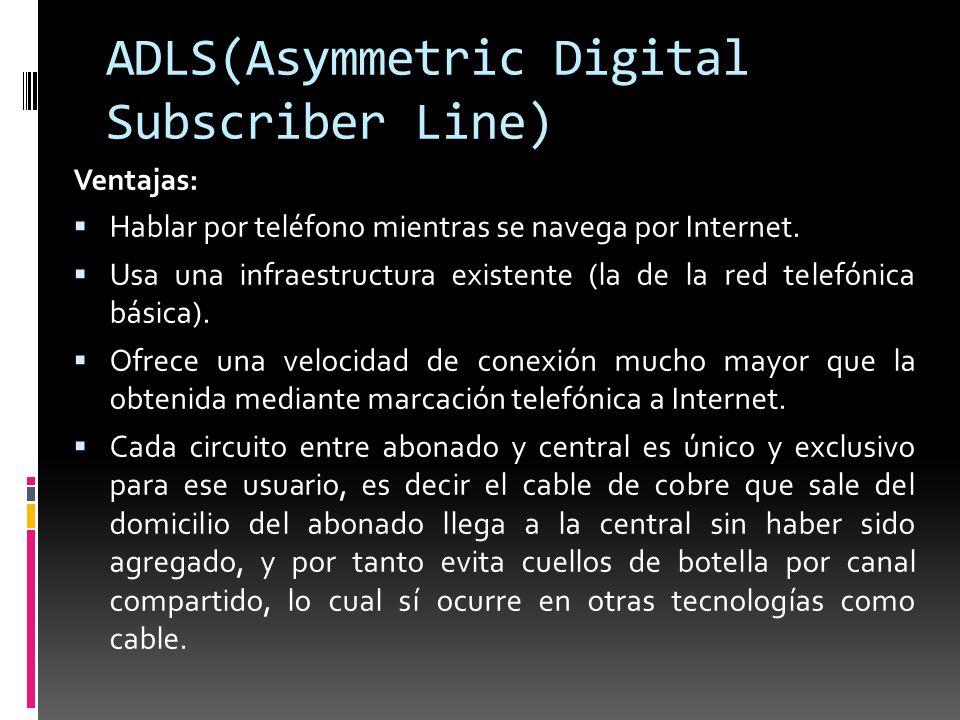

14 ADLS(Asymmetric Digital Subscriber Line)
Ventajas: Hablar por teléfono mientras se navega por Internet. Usa una infraestructura existente (la de la red telefónica básica). Ofrece una velocidad de conexión mucho mayor que la obtenida mediante marcación telefónica a Internet. Cada circuito entre abonado y central es único y exclusivo para ese usuario, es decir el cable de cobre que sale del domicilio del abonado llega a la central sin haber sido agregado, y por tanto evita cuellos de botella por canal compartido, lo cual sí ocurre en otras tecnologías como cable.

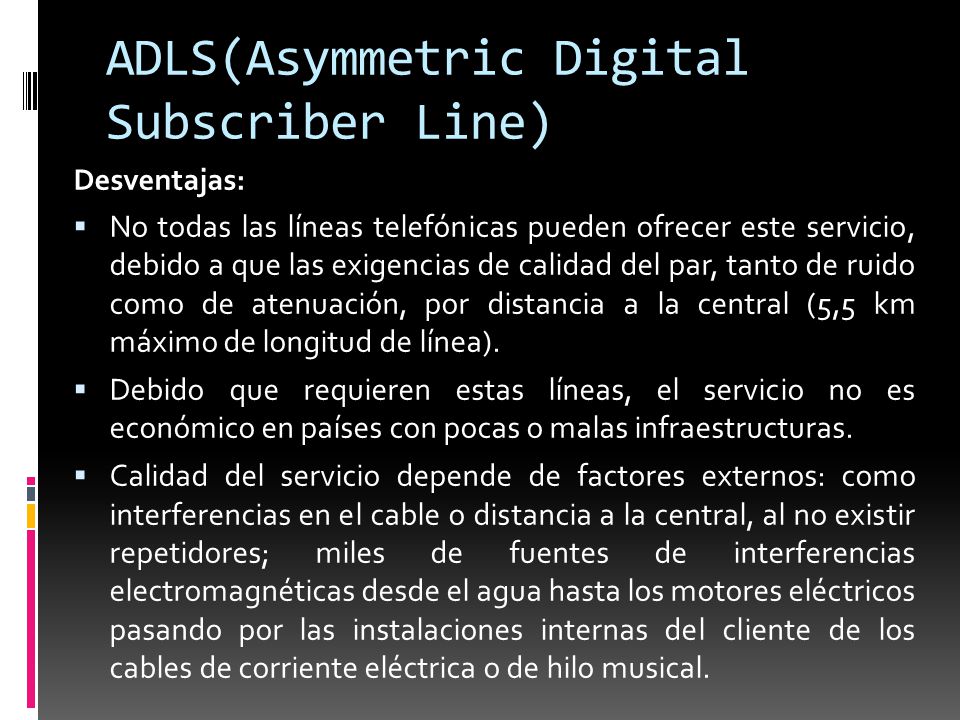

15 ADLS(Asymmetric Digital Subscriber Line)
Desventajas: No todas las líneas telefónicas pueden ofrecer este servicio, debido a que las exigencias de calidad del par, tanto de ruido como de atenuación, por distancia a la central (5,5 km máximo de longitud de línea). Debido que requieren estas líneas, el servicio no es económico en países con pocas o malas infraestructuras. Calidad del servicio depende de factores externos: como interferencias en el cable o distancia a la central, al no existir repetidores; miles de fuentes de interferencias electromagnéticas desde el agua hasta los motores eléctricos pasando por las instalaciones internas del cliente de los cables de corriente eléctrica o de hilo musical.

16 ADLS(Asymmetric Digital Subscriber Line)
Frecuencias usadas en ADSL. El área roja es el área usada por la voz en telefonía normal, el verde es el upstream o subida de datos y el azul es para el downstream o descarga de datos.
