Trabajo Práctico Ingeniería De SW

Presentación del tema: "Trabajo Práctico Ingeniería De SW"— Transcripción de la presentación:

1 Trabajo Práctico Ingeniería De SW
Sistema de Defensa antiaérea Agüero, Mariano - Aguilera, German - Bustos, Maximiliano - Sureda, José UNC - Facultad de Ciencias Exactas, Físicas y Naturales. Julio v 1.0.0

2 PLAN DE MANEJO DE LAS CONFIGURACIONES

3 Control de Versiones: Subversion
CI – Items bajo configuración: Directorios Archivos

4 Clientes gráficos utilizados:
Repositorio: Google Project Hosting Clientes gráficos utilizados: RabbitVCS SVN Tortoise SVN

5 Esquema de directorios
Propósito del Directorio trunk Rama principal del programa. tags Etiquetas para ciertas versiones del proyecto. Ej Releases branches Ramas derivadas de la principal para los desarrolladores. documentos Alojamiento para los documentos del proyecto: CMP, SRS, informeFinal, etc wiki Subiremos recursos e información que nos ayude a desarrollar el proyecto.

6 ESQUEMAS DE RAMAS UTILIZADOS
UCM Lean and Lazy Para los Documentos Para el Código

7

8 REQUERIMIENTOS

9 Diagramas de Casos de Usos

10 Diagramas de Casos de Usos

11

12 Diagramas de Secuencia

13

14

15

16

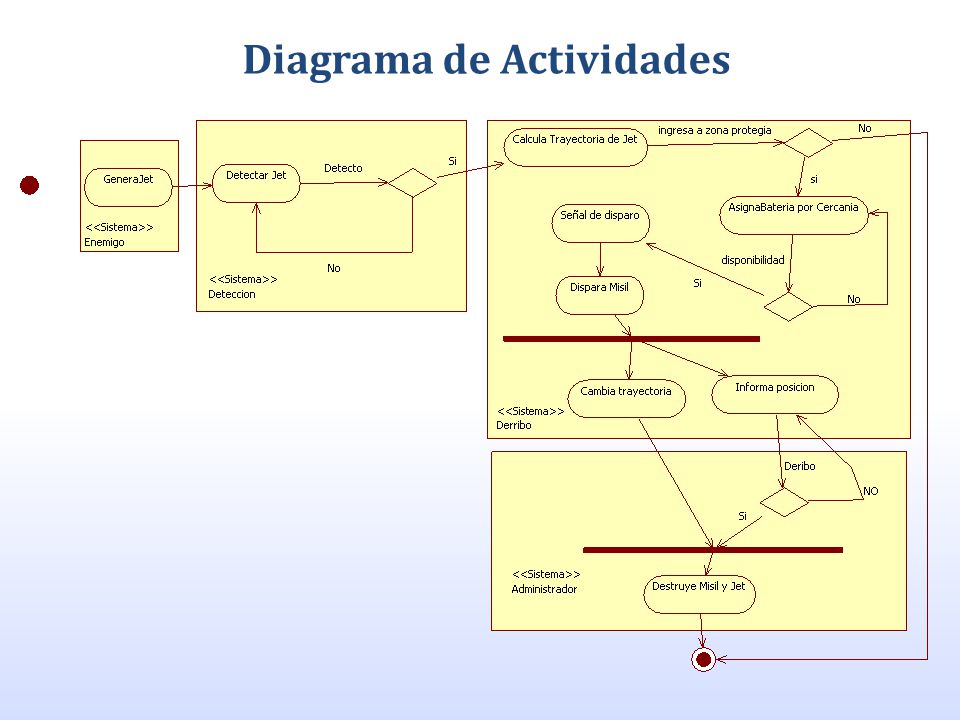

17 Diagrama de Actividades

18 Matriz de Trazabilidad
Requerimiento Diagramas Usuario Casos de Uso Secuencia Sistema UR1.1 CU1.1 SE1.1 SR1.1 UR1.2 CU1.2 SE1.2.1 SR1.2 SR1.3 UR1.3 SE1.2.2 SR1.4 SR1.5 UR1.4 SR1.15 UR1.5 SE1.2.3 SR1.6 SR1.16 SR1.17 UR1.6 SR1.7 SR1.8 UR1.7 SR1.9 UR1.8 SR1.10 UR1.9 SR1.11 UR1.10 SR1.12 UR1.11 SR1.13 UR1.12 SR1.14 UR2.1 CU2.1 SE2.1 revisar UR2.2 SR2.2 UR2.3 SR2.3 UR2.4 SR2.4 UR2.5 CU4.3 SR2.5 UR2.6 SR2.6 UR2.7 SR2.7 UR2.8 UR2.9 SR2.1 UR3.1 CU3.2 SR3.1 UR3.2 SR3.2 UR3.3 SR3.3 UR3.4 SR3.5 UR3.5 SR3.6 UR3.6 SR3.4 UR4.1 SR4.1 - SR4.2 UR4.2 UR4.3 UR4.4 CU4.4 SR4.3 - SR4.4 - SR4.5 UR4.5 SR4.6 UR4.6 SR4.7 UR4.7 SR4.8 UR4.8 SR4.9 UR4.9 SR4.10 UR5.1 CU5.1 SE5.1 SR5.1 - SR5.2 UR5.2 SR5.3 UR5.3 SR5.4 UR5.4 UR5.5 SR5.5 UR5.6 SR5.2 UR5.7 SR5.6 UR5.8 SR5.7 UR5.9 UR6.1 SR6.1 … SR6.6 UR7.1 SR7.1 UR7.2 SR7.5 UR7.3 SR7.2 - SR7.3 - SR7.4 UR7.4 UR8.1

19 ARQUITECTURA

20 El patrón de arquitectura a utilizar es el de control - centralizado - Modelo del Administrador, para la simulación. También se implementó una arquitectura cliente/servidor ya que tenemos varios componentes como ser: el radar, la unidad de control y los objetos voladores que utilizan un protocolo de comunicación entre ellos.

21 Diagrama de Despliegue

22 Diagrama de Componentes

23 Diagrama de Contexto

24 DISEÑO E IMPLEMENTACIÓN

25 Patrones de Diseño Utilizados
Singleton: Es un patrón simple, cuyo objetivo es garantizar que determi-nadas clases solo puedan ser instanciadas una sola vez. Observer: Su objetivo es definir una dependencia uno-a-muchos entre objetos, de tal forma que cuando el objeto cambie de estado, todos sus objetos dependientes sean notificados automáticamente. Se trata de desacoplar la clase de los objetos clientes del objeto, aumentando la modu-laridad del lenguaje, creando las mínimas dependencias y evitando bucles de actualización.

26 Diagrama de Clases

27 Diagrama de Paquetes

28 PRUEBAS DE SW

29 JUnit en Eclipse

30 TDD – Desarrollo guiado por pruebas
Selecciono un requerimiento: Se elige de una lista el requerimiento que se cree que nos dará mayor conocimiento del problema y que a la vez sea fácilmente implementable. Escribir una prueba: Se comienza escribiendo una prueba para el requisito. Verificar que la prueba falla: Si la prueba no falla es porque el requerimiento ya estaba implementado o porque la prueba es errónea. Escribir la implementación: Escribir el código más sencillo que haga que la prueba funcione. Ejecutar las pruebas automatizadas: Verificar si todo el conjunto de pruebas funciona correctamente. Actualización de Requerimientos: Modificamos, agregamos o quitamos requerimientos basado en el análisis de la implementación y el resultado de las pruebas.

31 Matriz de Trazabilidad
Requerimiento Diagramas Prueba Usuario Casos de Uso Secuencia Sistema Unitaria UNFR1 TS3 UNFR2 TS1 UR1.1 CU1.1 SE1.1 SR1.1 UR1.2 CU1.2 SE1.2.1 SR1.2 - SR1.3 TU1.1 UR1.3 SE1.2.2 SR1.4 - SR1.5 TU1.3 - TU1.4 UR1.4 SR1.15 UR1.5 SE1.2.3 SR1.6 - SR16 - SR17 UR1.6 SR1.7 - SR1.8 TU1.1 - TU1.4 UR1.7 SR1.9 UR1.8 SR1.10 UR1.9 SR1.11 UR1.10 SR1.12 UR1.11 SR1.13 TU1.3 - TU1.5 UR1.12 SR1.14 UR2.1 CU2.1 SE2.1 revisar TU2.1 - TU2.2 UR2.2 SR2.2 UR2.3 SR2.3 UR2.4 SR2.4 UR2.5 CU4.3 SR2.5 TU2.3 UR2.6 SR2.6 UR2.7 SR2.7 UR2.8 UR2.9 SR2.1 UR3.1 CU3.2 SR3.1 TU3.2 - TU3.3 UR3.2 SR3.2 TU3.1 UR3.3 SR3.3 UR3.4 SR3.5 UR3.5 SR3.6 UR3.6 SR3.4 UR4.1 SR4.1 - SR4.2 TU4.1 - TU3.2 TU5.3 UR4.2 TU3.2 UR4.3 UR4.4 CU4.4 SR4.3 - SR4.4 - SR4.5 TU4.1 - TU5.1 UR4.5 SR4.6 UR4.6 SR4.7 TU5.2 UR4.7 SR4.8 UR4.8 SR4.9 UR4.9 SR4.10 UR5.1 CU5.1 SE5.1 SR5.1 - SR5.2 UR5.2 SR5.3 TU5.3 UR5.3 SR5.4 UR5.4 UR5.5 SR5.5 TU5.5 UR5.6 SR5.2 UR5.7 SR5.6 UR5.8 SR5.7 UR5.9 UR6.1 SR6.1 hasta SR6.6 UR7.1 SR7.1 TU7.1 UR7.2 SR7.5 UR7.3 SR7.2 - SR7.3 - SR7.4 UR7.4 UR8.1 TU8.1 - TU8.2

32 ESTIMACIONES

33 Tamaño LOCs PROMEDIO DE TAMAÑO (T2) = 1859 líneas de código PERT:
PERT = (OPT+4*MPROB+PES)/6 TOTAL PERT = 2167 líneas de código INTERMEDIARIOS: TOTAL INTERMEDIARIOS = 1550 líneas de código PERT (En cantidad líneas de código) Optimista Más Probable Pesimista  1000  2000  3000 INTERMEDIARIOS (En cantidad líneas de código) Componentes Nombre Cantidad Prom. LOCs/Comp. LOCs Clases Simples  5  50   250 Clases Promedio   1  100 Clases Complejas   2  300  600 Interfaces   3  200 PROMEDIO DE TAMAÑO (T2) = 1859 líneas de código

34 PROMEDIO DE ESFUERZO (E2) = 7 Personas Mes
Esfuerzo Personas Mes Datos Históricos Tamaño (T1) Esfuerzo (E1) Duración (D1) Simulación del Tráfico de Internet (AED) 1400 3 LOCs PMs Meses ANALOGÍA SIMPLE: E2 = (T2*E1)/T1 TOTAL ANALOGÍA SIMPLE (E2) = 4 Personas Mes ECUACIONES SIMPLES: Watson Felix: Esfuerzo [PMs] = 5.2 * Tamaño [KLOC] ^ 0.91 TOTAL ECUACIONES SIMPLES = 9 Personas Mes PROMEDIO DE ESFUERZO (E2) = 7 Personas Mes

35 PROMEDIO DE DURACIÓN (D2) = 5 Meses
Duración Meses ANALOGÍA SIMPLE: D2 = D1 (E2/E1) ^ (1/3) TOTAL ANALOGÍA SIMPLE (D2) = 4 Meses ECUACIONES SIMPLES: Regla de McConnell: Duración [M] = 3 * E2 ^ (1/3) TOTAL ECUACIONES SIMPLES = 6 Meses PROMEDIO DE DURACIÓN (D2) = 5 Meses

36 Datos Históricos TOTAL ESFUERZO = 204 Personas Horas Tarea Duración
Esfuerzo (Phs) Participantes Manejo de las Configuraciones 5 hs 4 20 Agüero - Aguilera - Bustos - Sureda Requerimientos 28 hs 112 Arquitectura 14 hs 2 28 Aguilera - Sureda Diseño e Implementación Agüero - Bustos Pruebas Unitarias y de Sistema 5hs 10 Estimaciones y Datos Históricos 3hs 6 TOTAL ESFUERZO = 204 Personas Horas

37
