Transformadores secos Zaragoza Accesorios y opciones
© ABB Group 2009 | Slide 1
2
Índice Accesorios estándar Accesorios especiales Customising
© ABB Group 2009 | Slide 2
3
Placa de características
Accesorios estándar Básico Conmutador en vacío Placa de características Toma de puesta a tierra © ABB Group 2009 | Slide 3
4
Accesorios estándar Básico - Anillas de elevación y empuje
© ABB Group 2009 | Slide 4
5
Accesorios estándar Sensores de temperatura
Instalación PTC 130 / 150 Pt100 3 cables Opción 4 cables © ABB Group 2009 | Slide 5
6
Accesorios estándar Sensores de temperatura
Doble sensor Sensor en el núcleo © ABB Group 2009 | Slide 6
7
Accesorios estándar Dispositivos de control de temperatura
Digitales TMD- T4 TMD- T4S T- 154 NT- 935 T- 119 Analógicos Termómetro dial © ABB Group 2009 | Slide 7
8
Accesorios estándar Control de temperatura: TMD- T4
2 displays digitales. Sensores Pt100 (Uno por cada fase con varias funciones + 4th sensor opcional). Otras funciones programables, como activación o ventilación forzada. Fabricado por ABB. © ABB Group 2009 | Slide 8
9
Accesorios estándar Control de temperatura: TMD- T4S
Digital Display (igual que el del TMD - T4). Sensores Pt100 (uno por cada fase con varias funciones + 4ª sensor opcional). Salida analógica 4 a 20 mA y display digital Modbus RS485, todos en el mismo dispositivo. Fabricado por ABB. © ABB Group 2009 | Slide 9
10
Accesorios estándar Control de temperatura T-154 y relé
Display digital. Sensores Pt100 (uno por fase para todas las funciones). Otras funciones programables. Fabricado por Tecsystem. © ABB Group 2009 | Slide 10
11
Accesorios estándar Control de temperatura NT-935 y relé
Display digital. Sensores Pt100 (Uno por cada fase para todas las funciones). Otras funciones programables. Salidas digitales y analógicas: 4 a 20 mA ó display digital Modbus RS485. Fabricado por Tecsystem. © ABB Group 2009 | Slide 11
12
Accesorios estándar Control de temperatura T-119
Indicator led. PTC ºC sensors (110 ºC as option). Three input lines: PTC/L1 for the alarm. PTC/L2 for the trip. PTC/Fan to activate fans. Programmable fan time functions. © ABB Group 2009 | Slide 12
13
Accesorios estándar Instalación del dispositivo T-119
Localización: Sobre la brida superior © ABB Group 2009 | Slide 13
14
Customising Control de temperatura: Termómetro dial
3 metros de longitud del bulbo. Caja de conexiones con o sin contactos. Alarma y disparo con contactos. Conexión del bulbo © ABB Group 2009 | Slide 14
15
Accesorios estándar Caja de conexiones
Para 2 dispositivos: para el sensor de control de temperatura. para el control de ventilación (VRT ó similar). Solo para regleta de sondas con sensores PT100 ó PTC. © ABB Group 2009 | Slide 15
16
Accesorios estándar Pantalla electrostática (cobre) en primario - secundario
© ABB Group 2009 | Slide 16
17
Accesorios estándar Antivibratorios y ruedas
Ruedas bidireccionales Dispositivos antivibratorios estándar Pie © ABB Group 2009 | Slide 17
18
Accesorios estándar Envolventes
Tipos estándar disponibles: Envolvente metálica IP 21. Envolvente metálica IP 23. Envolvente metálica IP 31. Envolvente metálica IP 33. Envolvente metálica IP 44 AFWF y otros tipos solicitados. © ABB Group 2009 | Slide 18
19
Accesorios estándar Detalle de lamas en la envolvente
Detalle IP33 Detalle IP23 © ABB Group 2009 | Slide 19
20
Accesorios estándar Envolvente preparada para conexión por conducto de barras (con caja lateral)
Extensión del embarrado Con envolvente Sin envolvente © ABB Group 2009 | Slide 20
21
Accesorios estándar Ventiladores
Ventilador centrífugos Ventilador tangencial bajo nivel de ruido La capacidad del transformador se puede incrementar hasta un 140%. © ABB Group 2009 | Slide 21
22
Accesorios estándar Detalle de puesta a tierra rápida
© ABB Group 2009 | Slide 22
23
Resistencias de caldeo y provisión para ventiladores
Accesorios estándar Resistencias de caldeo Resistencias de caldeo y provisión para ventiladores © ABB Group 2009 | Slide 23
24
Accesorios estándar Pararrayos
Alta tensión (ABB) Baja tensión (ABB) © ABB Group 2009 | Slide 24
25
Accesorios estándar Bornas enchufables
© ABB Group 2009 | Slide 25
26
Accesorios estándar Embalaje estándar
© ABB Group 2009 | Slide 26
27
Accesorios especiales Transformadores de intensidad
Tipo soporte Tipo ventana Tipo bushing © ABB Group 2009 | Slide 27
28
Accesorios especiales Seleccionador de corte
© ABB Group 2009 | Slide 28
29
Accesorios especiales Detectores de tensión
© ABB Group 2009 | Slide 29
30
Accesorios especiales Regulador bajo carga (OLTC)
© ABB Group 2009 | Slide 30
31
Accesorios especiales Accesorios del conmutador y V.A.R
V.A.R (Regulador automático de tensión) Cuadro de luces © ABB Group 2009 | Slide 31
32
Accesorios especiales Envolvente IP 44 AF/WF - Hydrocooler
© ABB Group 2009 | Slide 32
33
Accesorios especiales Bobinas de premagnetización
© ABB Group 2009 | Slide 33
34
Accesorios especiales Dumpers
© ABB Group 2009 | Slide 34
35
Accesorios especiales Relé custorrapid de ABB
Sensores PTC, ºC. Memoria programable. Control remoto. 2 Contactos de salida. 2 indicadores. © ABB Group 2009 | Slide 35
36
Accesorios especiales Tacos aislantes
© ABB Group 2009 | Slide 36
37
Accesorios especiales Embalaje tipo jaula
© ABB Group 2009 | Slide 37
38
Accesorios especiales Embalaje marítimo
Embalaje fumigado dependiendo de las restricciones de cada país © ABB Group 2009 | Slide 38
39
Customising Conexión delta encapsulada y bornas enchufables
© ABB Group 2009 | Slide 39
40
Customising Reducción de campos magnéticos
© ABB Group 2009 | Slide 40
41
Customising Terminales flexibles
También disponible en aluminio © ABB Group 2009 | Slide 41
42

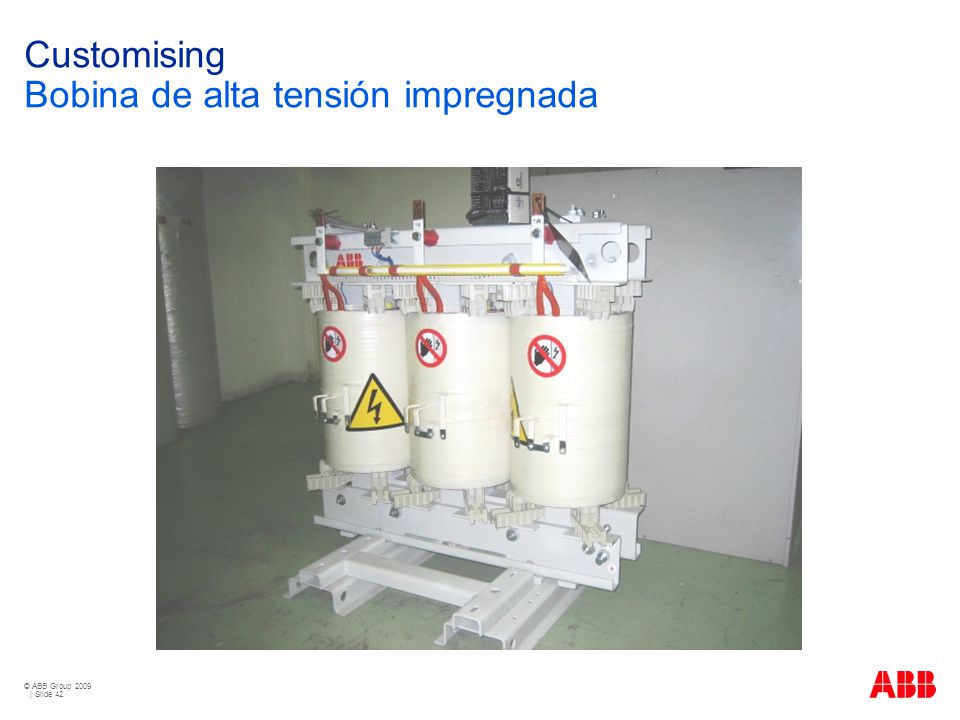

Customising Bobina de alta tensión impregnada HV winding
© ABB Group 2009 | Slide 42
43
Customizing Bobinas de baja tensión
Bobinas de baja tensión estándar impregnadas Opción: Bobinas de baja tensión impregnadas y selladas Opción: Bobinas de baja tensión encapsuladas © ABB Group 2009 | Slide 43
44
Customising Doble AT ó doble BT. Clase climática C1 / C2.
Clase de aislamiento hasta 52 kV. Transformadores de 6 pulsos para rectificadores. Transformadores para rectificadores de 12 pulsos (3 arrollamientos). Transformadores para todas las familias de variadores de frecuencia: ACS 800, ACS 1000, ACS 2000, ACS 5000, ACS 6000, ACS 1000i. Conductores de alta y baja tensión en cobre. Ambiente de temperatura extrema. Clase climática C1 / C2. Conexiones de grupos especiales. Corrientes de conexión bajas. Inducciones bajas de núcleo. Pérdidas reducidas Niveles acústicos bajos. Clase de aislamiento térmico F / H. Calentamiento reducido. Transformador de alta eficiencia energética. © ABB Group 2009 | Slide 44
45
© ABB Group 2009 | Slide 45
