2 ¿Qué es orientación a objetos? Conceptos de OO  Objetos, características de los objetos, clases e instancias, herencia, polimorfismo UML. Paradigma Orientado a Objetos Contenido

3 Paradigma Orientado a Objetos ¿Qué es orientación a objetos? Una técnica de modelamiento Idea  Las personas describen su entorno en base a objetos (naturales, entidades hechas por el hombre y productos), que son clasificados, descritos, organizados, combinados, creados y manipulados.  Modelar un sistema a través de objetos que interactúan entre sí. Elementos básicos  objetos, clasificación, herencia, y comunicación

4 Paradigma Orientado a Objetos ¿Qué es orientación a objetos? ¿Por qué la OO?  Proximidad de los conceptos de modelación respecto de las entidades del mundo real Mejora captura y validación de requerimientos Acerca el “dominio del problema” y el “dominio de la solución”  Los modelos integran el comportamiento estático y dinámico del dominio del problema Facilita construcción, mantenimiento y reutilización

5 ¿Por qué la OO?  Conceptos comunes de modelación durante el análisis, diseño e implementación Facilita la transición entre distintas fases Disipa la barrera entre el “qué” y el “cómo” Favorece el desarrollo iterativo del sistema Paradigma Orientado a Objetos ¿Qué es orientación a objetos?

6 Paradigma Orientado a Objetos Conceptos de OO Objeto  Es una entidad capaz de almacenar su estado y ofrecer operaciones (comportamiento) para examinar o modificar su estado.  Corresponden a entidades reales, ya sean físicas o abstractas.  Ejemplos:

7 Paradigma Orientado a Objetos Conceptos de OO Estado y comportamiento  Su estado se caracteriza por medio de atributos, mientras sus comportamiento se representa mediante operaciones (métodos o servicios).  Las operaciones son visibles sólo en términos genéricos, no se detalla la forma en que se realizan.  A veces su estado requiere conocer información de otros objetos. En tal caso se establecen asociaciones entre dichos objetos. Tipos principales: Composición - A está compuesto por B, C, D, E Partición - A es construido por B, C, D, E

8 Paradigma Orientado a Objetos Conceptos de OO Comunicación  La unidad de comunicación entre objetos se denomina mensaje: Un mensaje estimula la ocurrencia de cierto comportamiento en el objeto receptor, el cual comienza con la ejecución de una operación. Una operación dentro de un objeto emisor genera un mensaje de la forma: mensaje:[destino, operación, parámetros],donde destino define el objeto receptor, operación se refiere al método que recibe el mensaje y parámetros proporciona información requerida para el éxito de la operación.

9 Paradigma Orientado a Objetos Conceptos de OO Otros....  Encapsulamiento - La información contenida en un objeto y sus operaciones sólo pueden manipularse cuando el objeto recibe un estimulo. Por lo tanto la información y el comportamiento de un objeto están encapsuladas en él.  Ocultamiento de información - Para usar un objeto sólo se necesita conocer las operaciones que ofrece y no su implementación.  Polimorfismo - Permite que un número de operaciones diferentes tengan el mismo nombre, reduciendo el acoplamiento entre objetos, es decir, hace cada objeto más independiente.

10 Paradigma Orientado a Objetos Conceptos de OO Clases e instancias  Una clase representa el template de un objeto que, además de su comportamiento y estado, describe su estructura interna. Los objetos de la misma clase tienen los mismos atributos y operaciones.  Una instancia corresponde a un objeto creado por la clase. La clase describe la estructura de la instancia, mas el estado de la instancia es almacenado en ella y alterado por las operaciones que se ejecutan en ella.

11 Paradigma Orientado a Objetos Conceptos de OO Clases e instancias  Nota: es posible considerar una clase como la descripción de la estructura de un objeto, mientras la instancia como un estado particular del objeto.  Ejemplos: Persona - Pablo Neruda, Pacheco Altamirano, Nicanor Parra Libro – El Tunel, 100 Años de Soledad

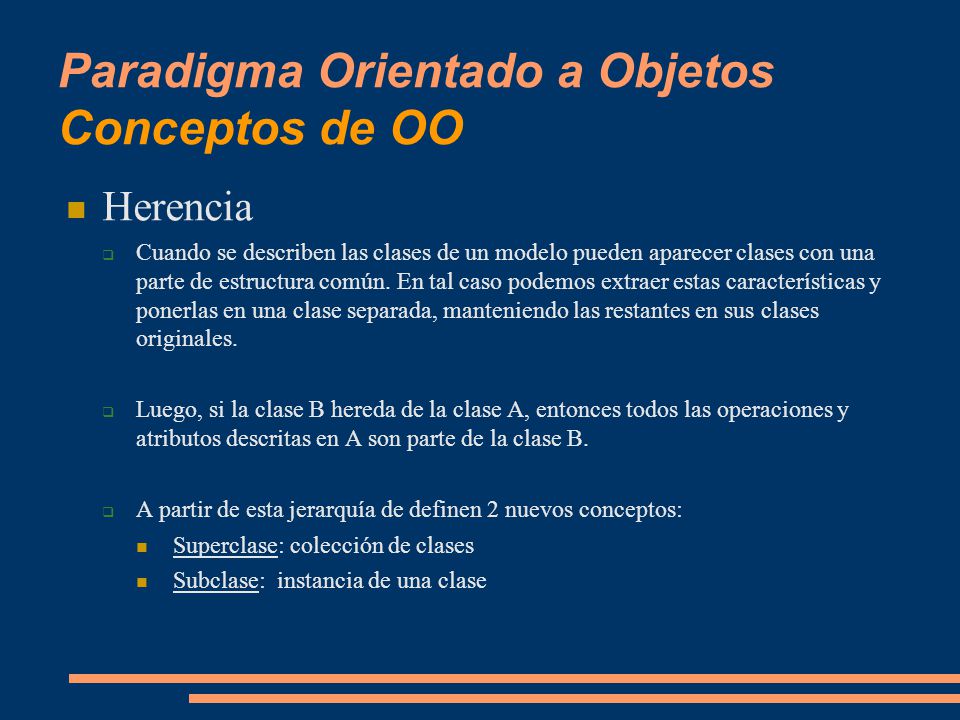

12 Paradigma Orientado a Objetos Conceptos de OO Herencia  Cuando se describen las clases de un modelo pueden aparecer clases con una parte de estructura común. En tal caso podemos extraer estas características y ponerlas en una clase separada, manteniendo las restantes en sus clases originales.  Luego, si la clase B hereda de la clase A, entonces todos las operaciones y atributos descritas en A son parte de la clase B.  A partir de esta jerarquía de definen 2 nuevos conceptos: Superclase: colección de clases Subclase: instancia de una clase

13 Paradigma Orientado a Objetos UML (Unified Modeling Language) Definiciones previas  Modelo: representación abstracta de una especificación, un diseño o un sistema. Generalmente, basada en una visión particular y compuesta por uno o más diagramas.  Lenguaje de modelación: es una forma de expresar (notación) los distintos modelos generados durante el proceso de desarrollo. Se compone de sintaxis (conjunto de símbolos y diagramas válidos) y semántica ( reglas de interpretación) Entregan soporte al desarrollo en relación con la documentación de los productos de trabajo asociados a los modelos elaborados.

14 Paradigma Orientado a Objetos UML (Unified Modeling Language) UML es un lenguaje de modelación de propósito general para el modelado OO Combina notaciones provenientes desde:  Modelado OO  Modelado de datos  Modelado de componentes  Modelado de Workflows

15 Paradigma Orientado a Objetos UML (Unified Modeling Language) Inicios  Diversos métodos de OO, con muchos aspectos en común pero con diferentes notaciones  Dificultad en el aprendizaje, aplicación, desarrollo y uso de herramientas  Pugna entre distintos enfoques ¡Necesidad de una notación estándar!

16 Paradigma Orientado a Objetos UML (Unified Modeling Language) Historia de UML  UML comenzó como el “Método Unificado”, con la participación de Grady Booch y Jim Rumbaugh. Se presentó en el OOPSLA’95.  El mismo año se unió Ivar Jacobson, con lo cual los “Tres Amigos” son socios en la compañía Rational Software, que han desarrollado una herramienta CASE Rational Rose.  Noviembre de 1997 - UML aprobado por el Object Managment Group (OMG)

17 Paradigma Orientado a Objetos UML (Unified Modeling Language) - Historia Nov ‘97 UML aprobado por el OMG 1998 1999 2000 UML 1.2 UML 1.3 UML 1.4 2001 UML 2.0

18 Paradigma Orientado a Objetos UML (Unified Modeling Language) Participantes de UML 1.0 Rational Software (Grady Booch, Jim Rumbaugh y Ivar Jacobson) Digital Equipment Hewlett-Packard i-Logix (David Harel) IBM ICON Computing (Desmond D’Souza) Intellicorp and James Martin & co. (James Odell) MCI Systemhouse Microsoft ObjecTime Oracle Platinium Technology Sterling Software Taskon Texas Instruments Unisys http://www.uml.org/#Links-UML2Tools

19 Paradigma Orientado a Objetos UML (Unified Modeling Language) UML está asociado a un proceso de desarrollo particular. No es una metodología.  Aumenta las posibilidades de aceptación generalizada de la notación.  La esencia de un proceso apropiado admite mucha variación y depende de muchos factores. Provee constructores para una amplia gama de sistemas y actividades

20 Paradigma Orientado a Objetos UML (Unified Modeling Language) UML centra el desarrollo en tres modelos diferentes:  Modelo funcional - diagramas de casos de uso, describen el sistema desde la perspectiva del usuario  Modelo objeto - diagrama de clases, describen la estructura de un sistema en términos de objetos, atributos, asociaciones y operaciones.  Modelo dinámico - diagramas de secuencia y de estados, describen el comportamiento del sistema.

21 Paradigma Orientado a Objetos UML (Unified Modeling Language)

22 Perspectiva  UML será el lenguaje de modelación de objetos estándar predominante los próximos años. Participación de metodologías influyentes Participación de importantes empresas Aceptación como notación estándar por diferentes organismos internacionales  Evidencias: Herramientas soportan UML, bibliografía, etc..
