1 EXAMENES PAU 2015- JUNIO Fase General

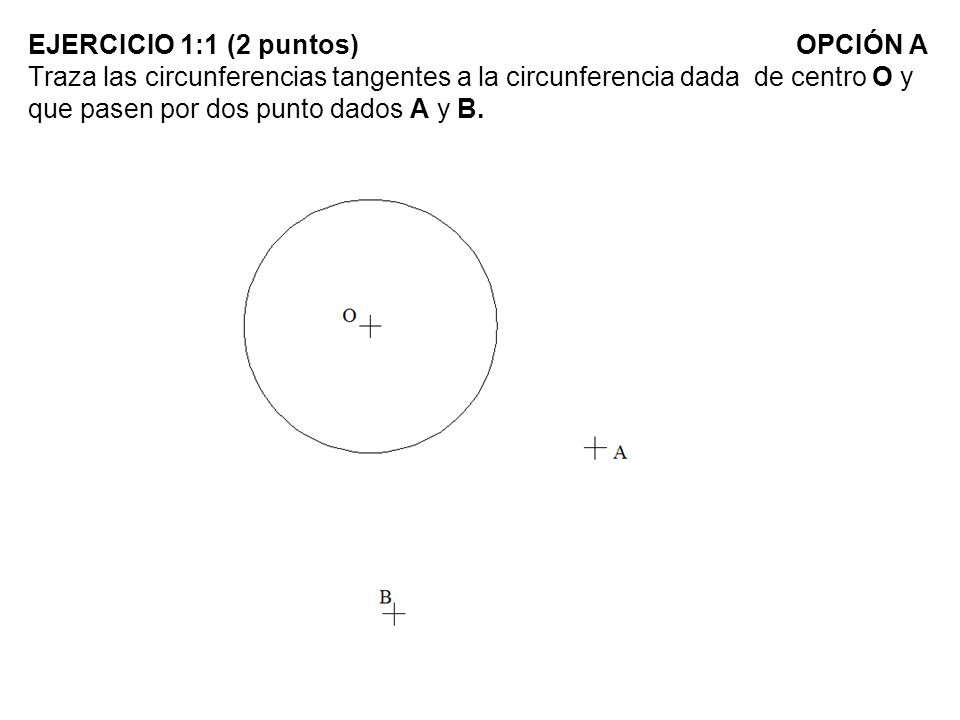

2 EJERCICIO 1:1 (2 puntos)OPCIÓN A Traza las circunferencias tangentes a la circunferencia dada de centro O y que pasen por dos punto dados A y B.

3 Paso 1: Si las circunferencias tienen que pasar por A y B el centro tiene que estar en la mediatriz de A y B, para ello trazamos la mediatriz. Y unimos A y B.

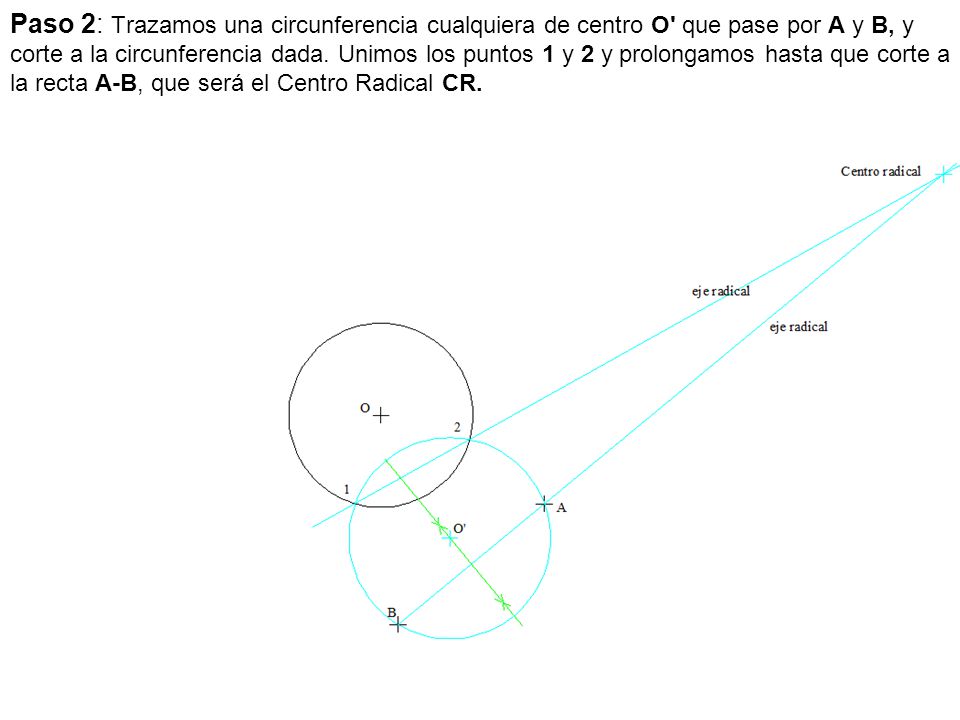

4 Paso 2: Trazamos una circunferencia cualquiera de centro O' que pase por A y B, y corte a la circunferencia dada. Unimos los puntos 1 y 2 y prolongamos hasta que corte a la recta A-B, que será el Centro Radical CR.

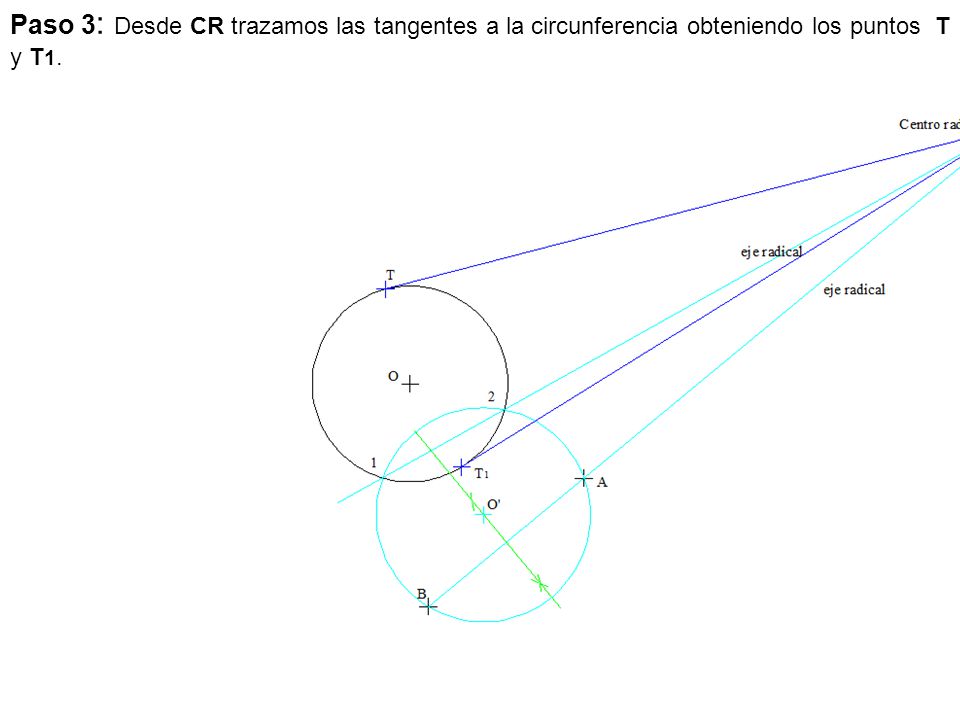

5 Paso 3 : Desde CR trazamos las tangentes a la circunferencia obteniendo los puntos T y T 1.

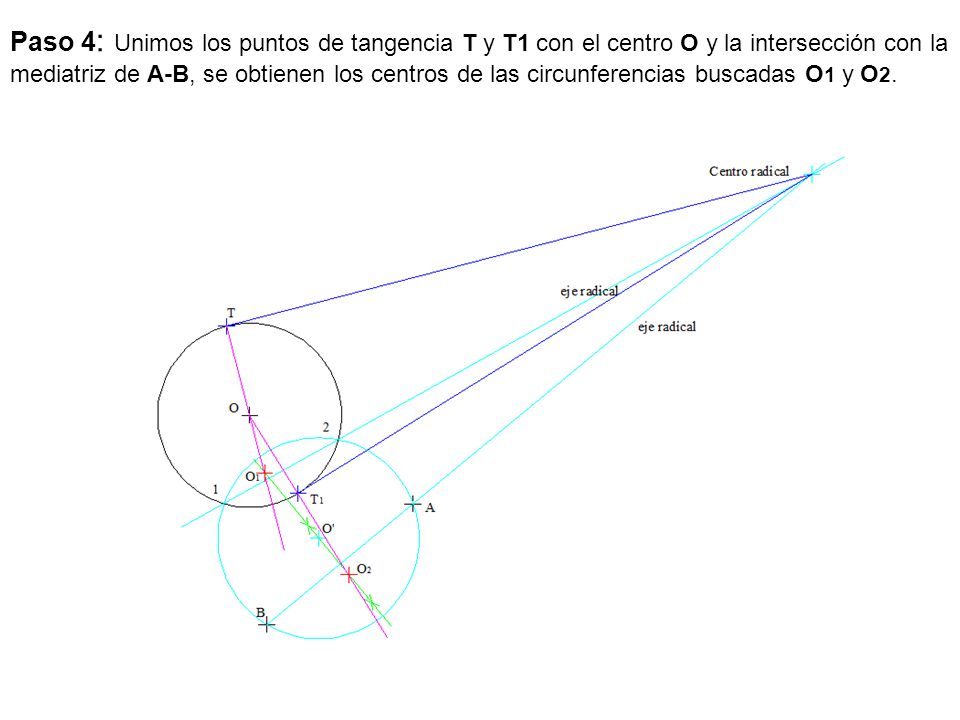

6 Paso 4 : Unimos los puntos de tangencia T y T1 con el centro O y la intersección con la mediatriz de A-B, se obtienen los centros de las circunferencias buscadas O 1 y O 2.

7 Paso 5 : Con centro en O1 y O2 trazamos las circunferencias buscadas, que pasan por A y B y son tangentes a la circunferencia dada.

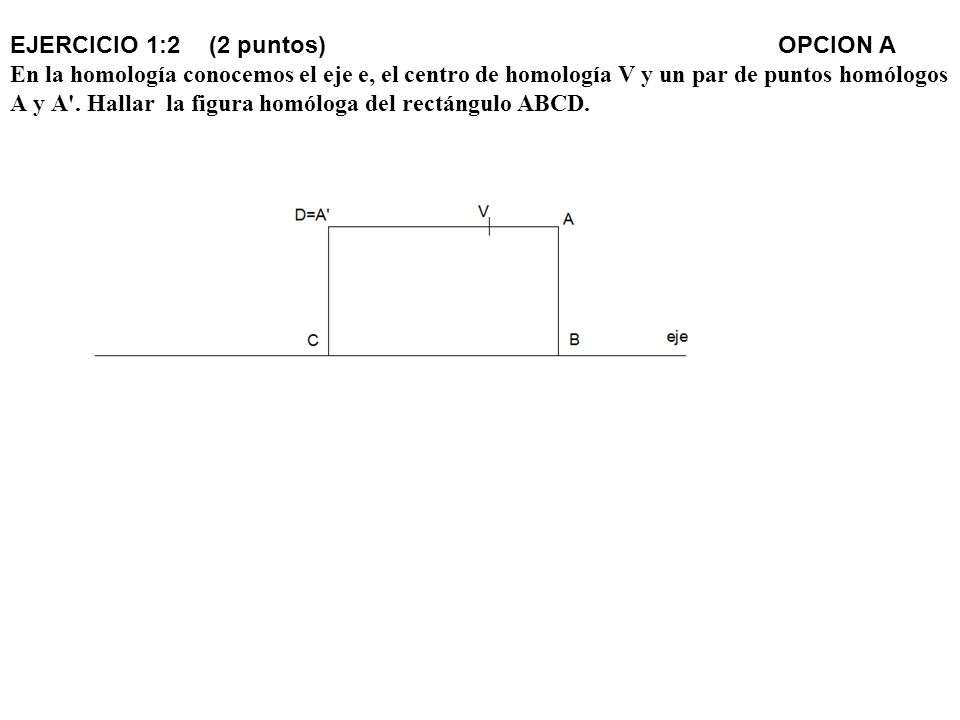

8 EJERCICIO 1:2 (2 puntos) OPCION A En la homología conocemos el eje e, el centro de homología V y un par de puntos homólogos A y A'. Hallar la figura homóloga del rectángulo ABCD.

9 1.- Trazamos una recta cualquiera r que pase por A y corte al eje en el punto 1-1’, a continuación trazamos su homóloga r’ que pasa por 1-1’ y por A’.

10 2.- Por el vértice V trazamos una paralela a r’ que corta a r en un punto P de la recta límite RL. Por este trazamos una paralela al eje y tenemos RL.

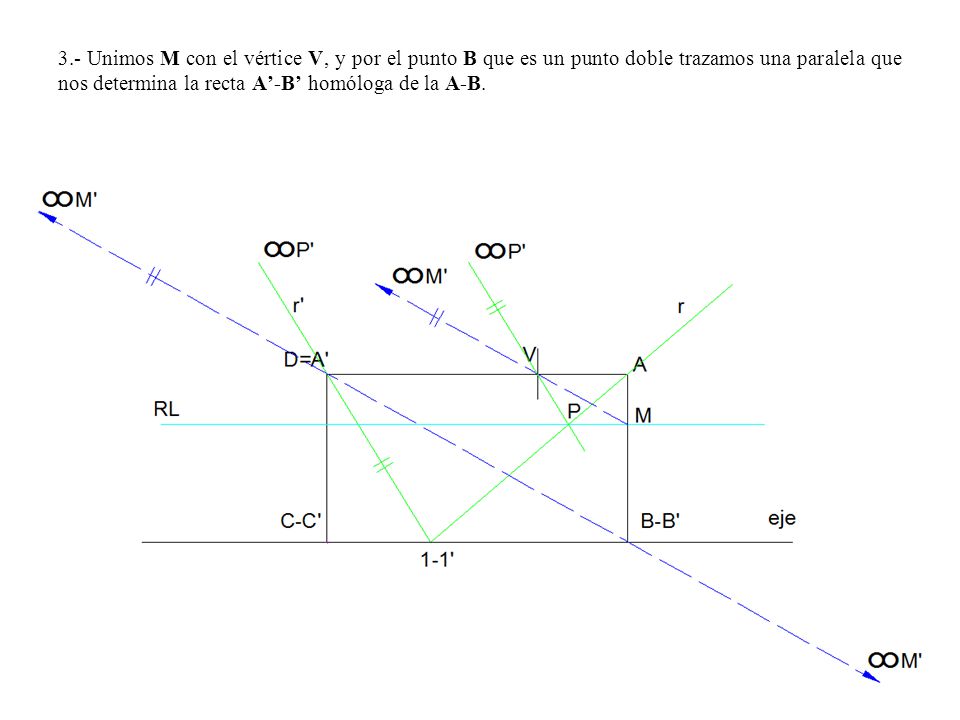

11 3.- Unimos M con el vértice V, y por el punto B que es un punto doble trazamos una paralela que nos determina la recta A’-B’ homóloga de la A-B.

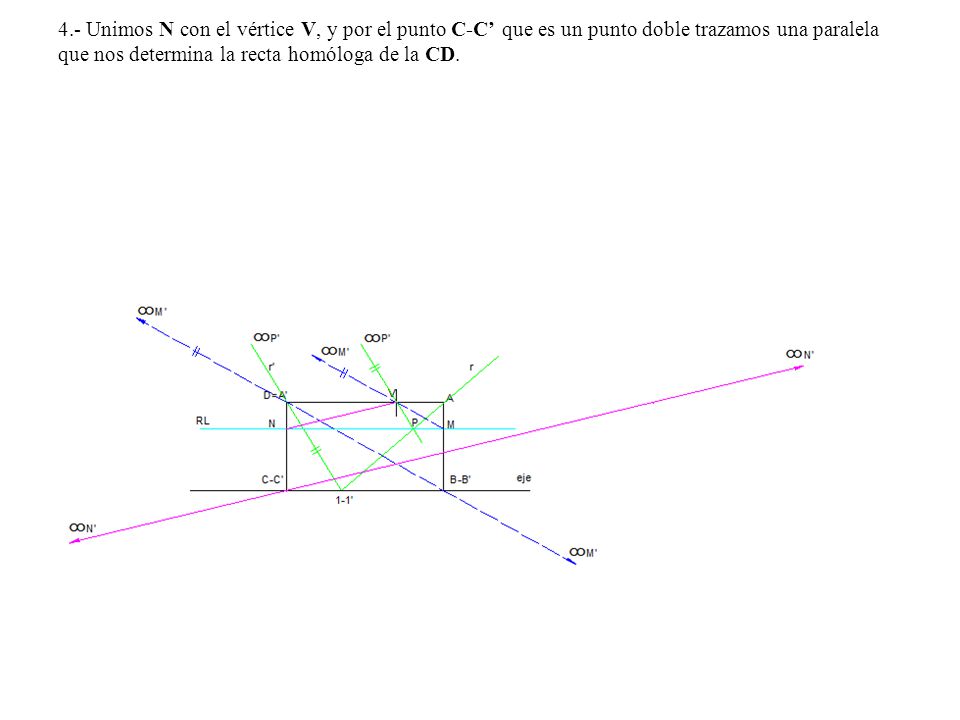

12 4.- Unimos N con el vértice V, y por el punto C-C’ que es un punto doble trazamos una paralela que nos determina la recta homóloga de la CD.

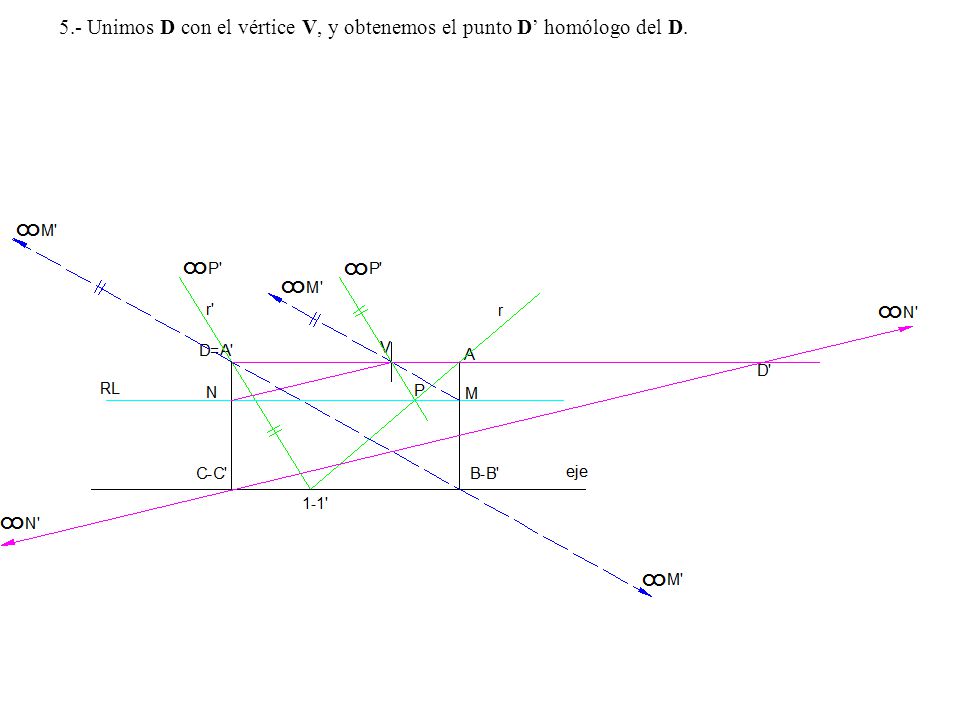

13 5.- Unimos D con el vértice V, y obtenemos el punto D’ homólogo del D.

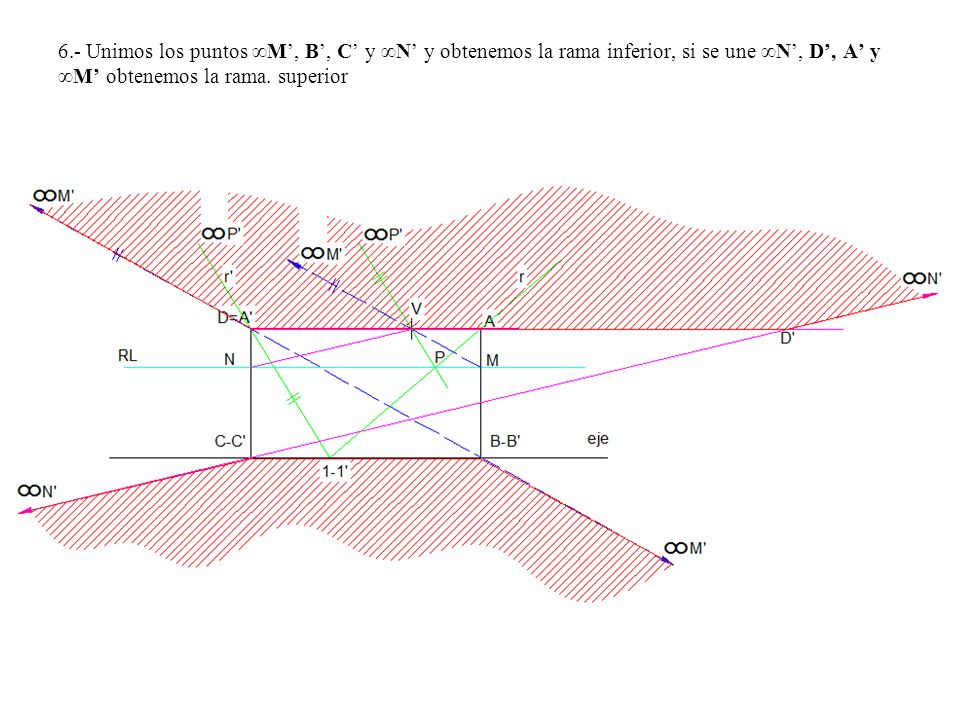

14 6.- Unimos los puntos ∞M’, B’, C’ y ∞N’ y obtenemos la rama inferior, si se une ∞N’, D’, A’ y ∞M’ obtenemos la rama. superior

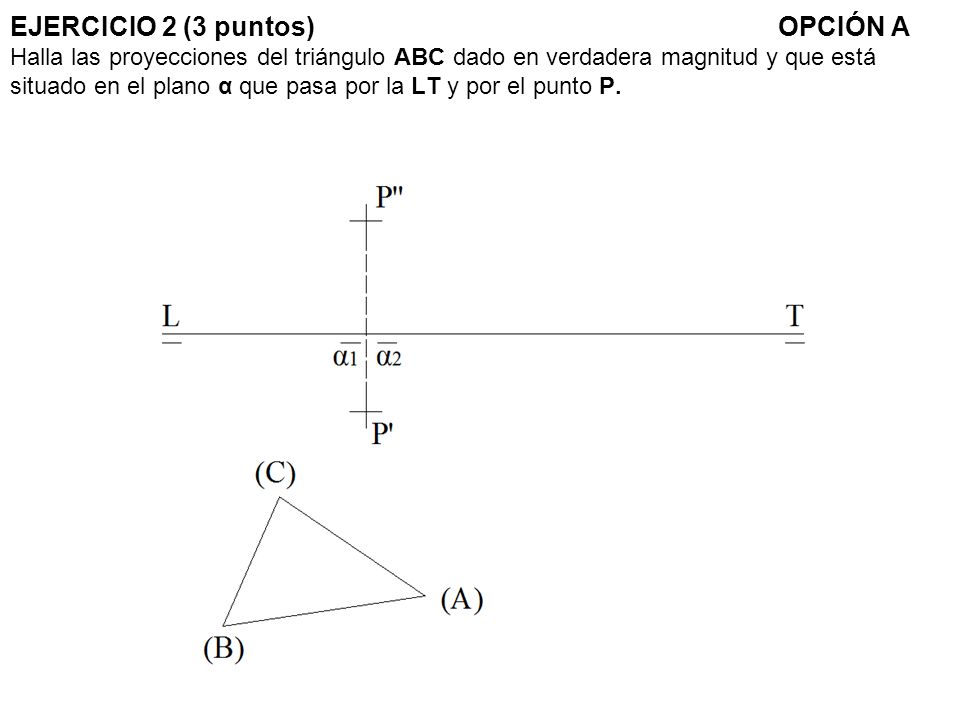

15 EJERCICIO 2 (3 puntos)OPCIÓN A Halla las proyecciones del triángulo ABC dado en verdadera magnitud y que está situado en el plano α que pasa por la LT y por el punto P.

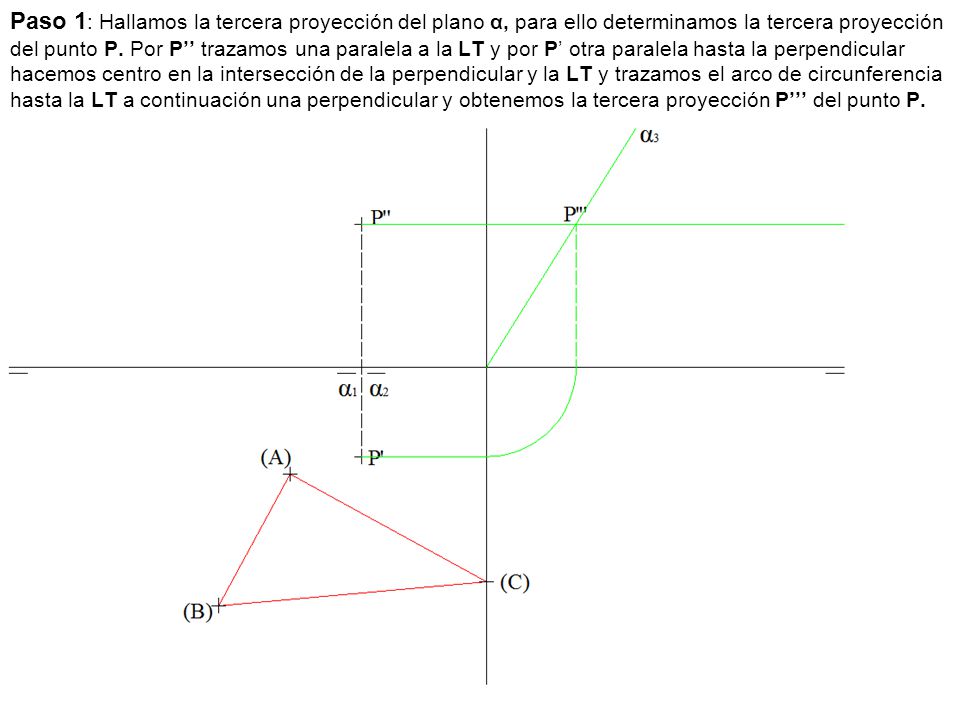

16 Paso 1 : Hallamos la tercera proyección del plano α, para ello determinamos la tercera proyección del punto P. Por P’’ trazamos una paralela a la LT y por P’ otra paralela hasta la perpendicular hacemos centro en la intersección de la perpendicular y la LT y trazamos el arco de circunferencia hasta la LT a continuación una perpendicular y obtenemos la tercera proyección P’’’ del punto P.

17 Paso 2: Hallamos las terceras proyecciones de A, B y C, para ello por (A), (B) y (C) trazamos paralelas a la LT hasta la perpendicular y a continuación trazamos arcos de circunferencia con centro en la intersección, hasta el plano α3, obteniendo los puntos A’’’, B’’’ y C’’’.

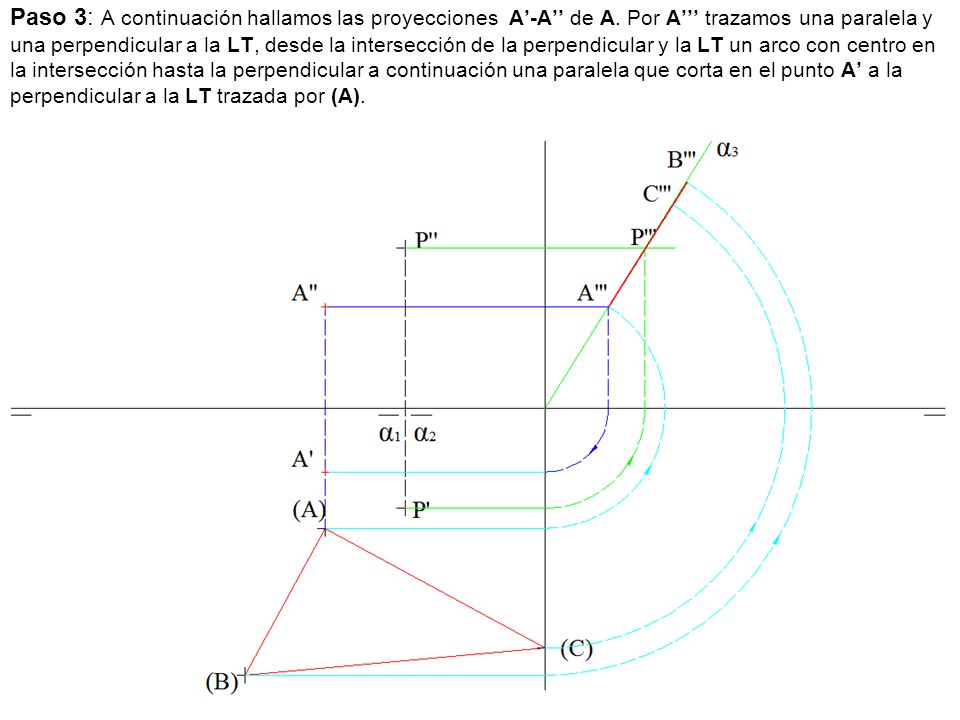

18 Paso 3: A continuación hallamos las proyecciones A’-A’’ de A. Por A’’’ trazamos una paralela y una perpendicular a la LT, desde la intersección de la perpendicular y la LT un arco con centro en la intersección hasta la perpendicular a continuación una paralela que corta en el punto A’ a la perpendicular a la LT trazada por (A).

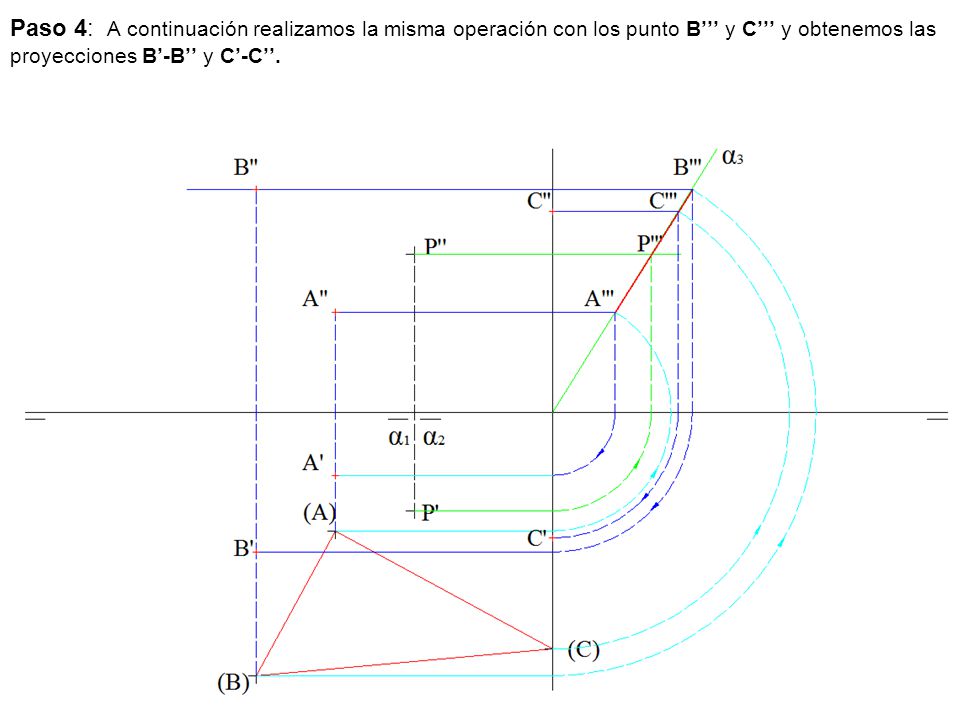

19 Paso 4: A continuación realizamos la misma operación con los punto B’’’ y C’’’ y obtenemos las proyecciones B’-B’’ y C’-C’’.

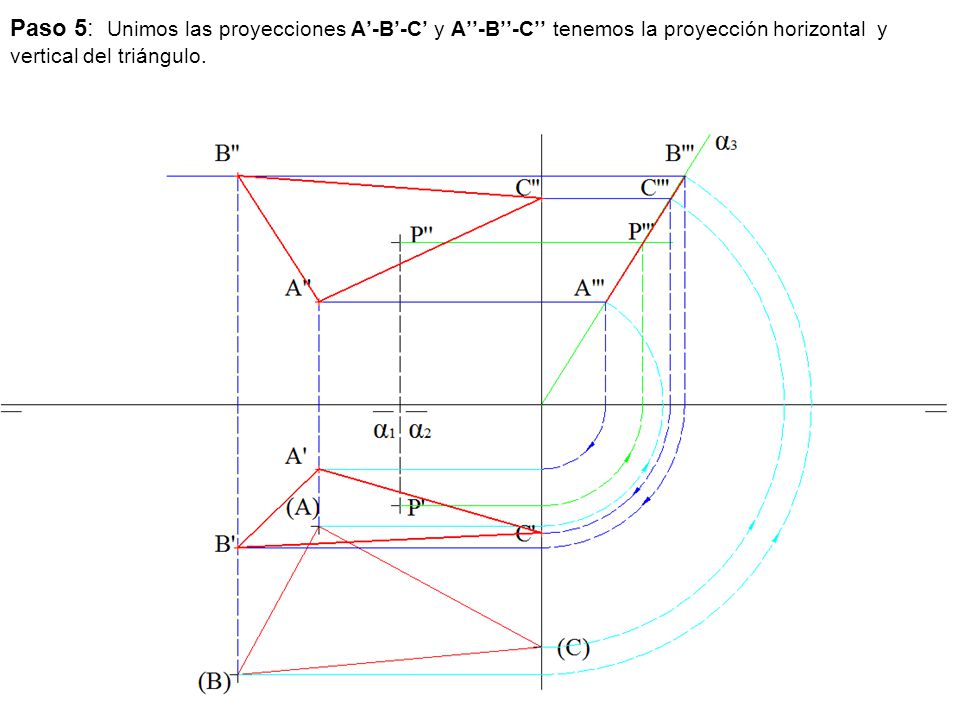

20 Paso 5: Unimos las proyecciones A’-B’-C’ y A’’-B’’-C’’ tenemos la proyección horizontal y vertical del triángulo.

21 EJERCICIO 3 (3 puntos) OPCIÓN A Dibuja a escala 3:2, las vistas necesarias de la pieza dada en perspectiva isométrica. No es necesario tener en cuenta el coeficiente de reducción. Calcula también la escala gráfica correspondiente.

22 Paso 1.- Dibujamos la escala grafica teniendo presente que 15 mm son 10 mm.

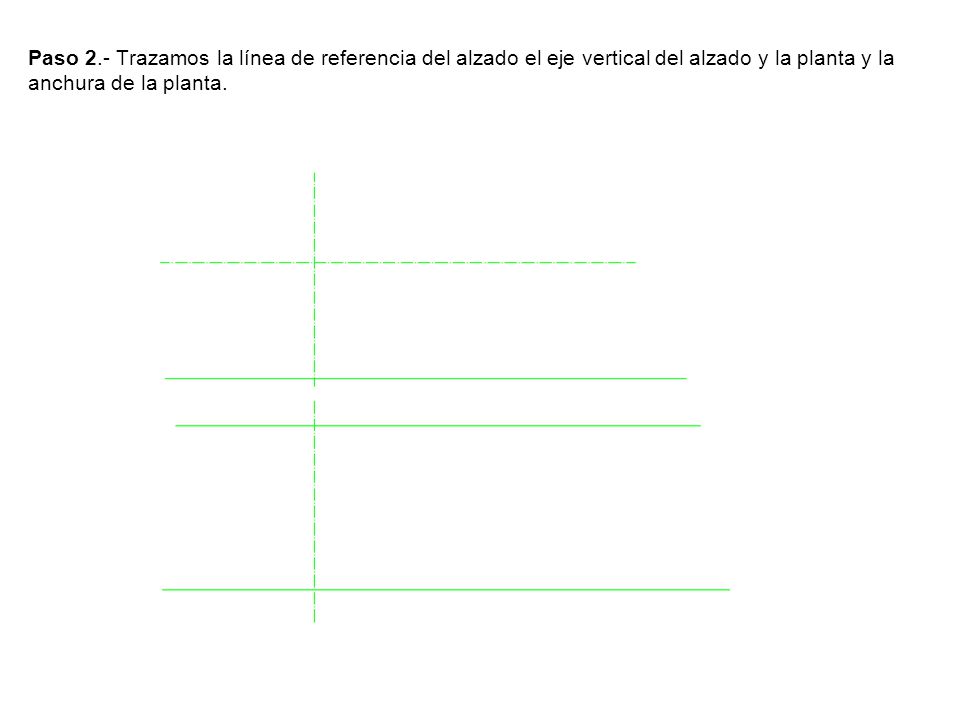

23 Paso 2.- Trazamos la línea de referencia del alzado el eje vertical del alzado y la planta y la anchura de la planta.

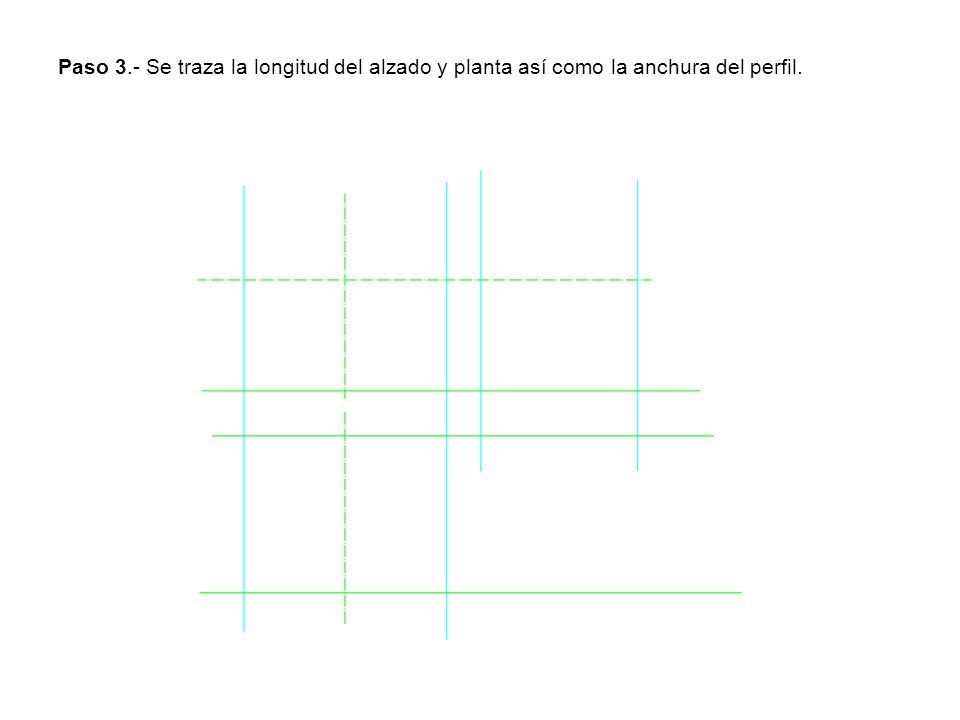

24 Paso 3.- Se traza la longitud del alzado y planta así como la anchura del perfil.

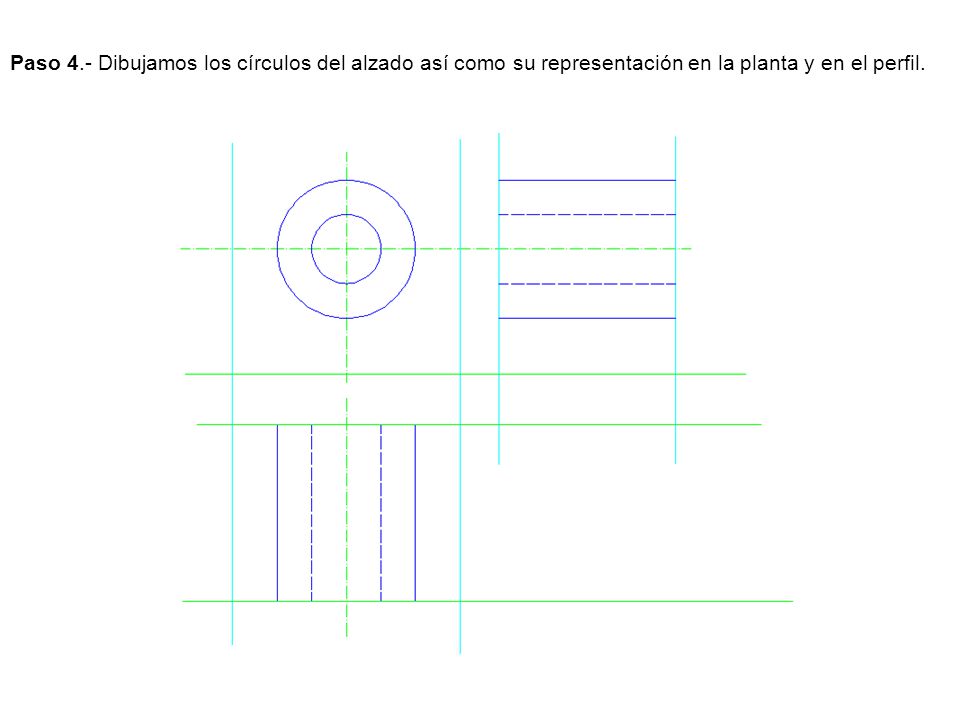

25 Paso 4.- Dibujamos los círculos del alzado así como su representación en la planta y en el perfil.

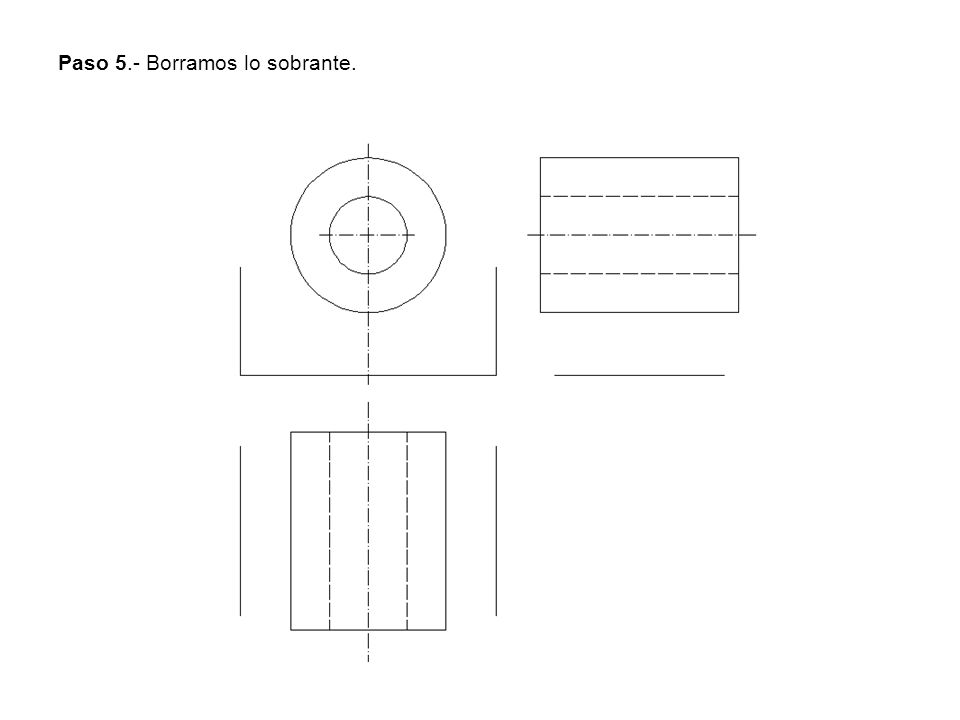

26 Paso 5.- Borramos lo sobrante.

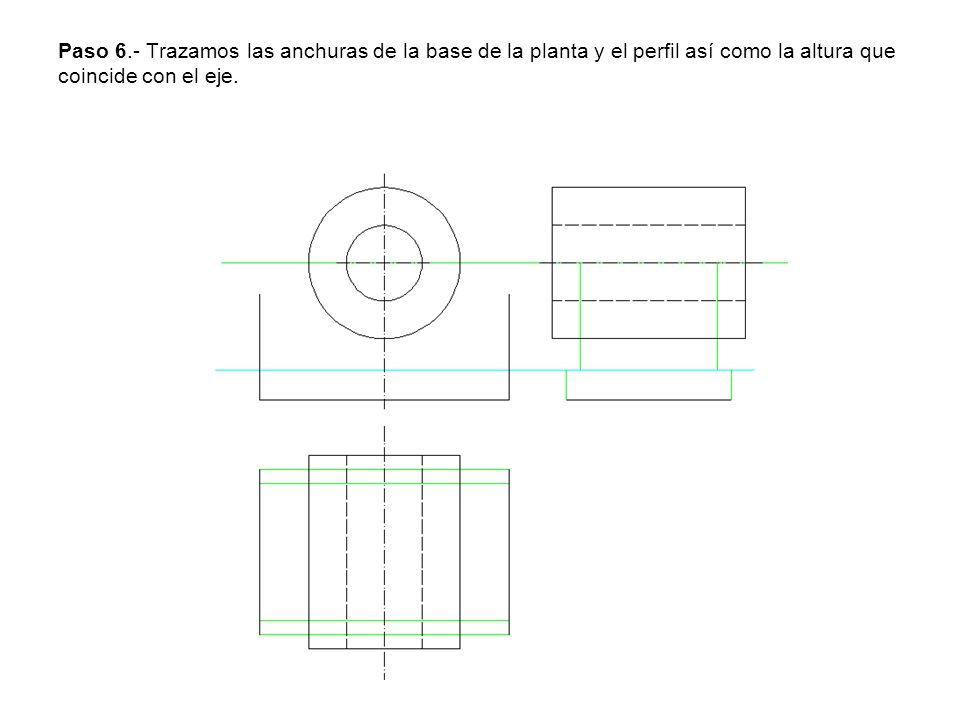

27 Paso 6.- Trazamos las anchuras de la base de la planta y el perfil así como la altura que coincide con el eje.

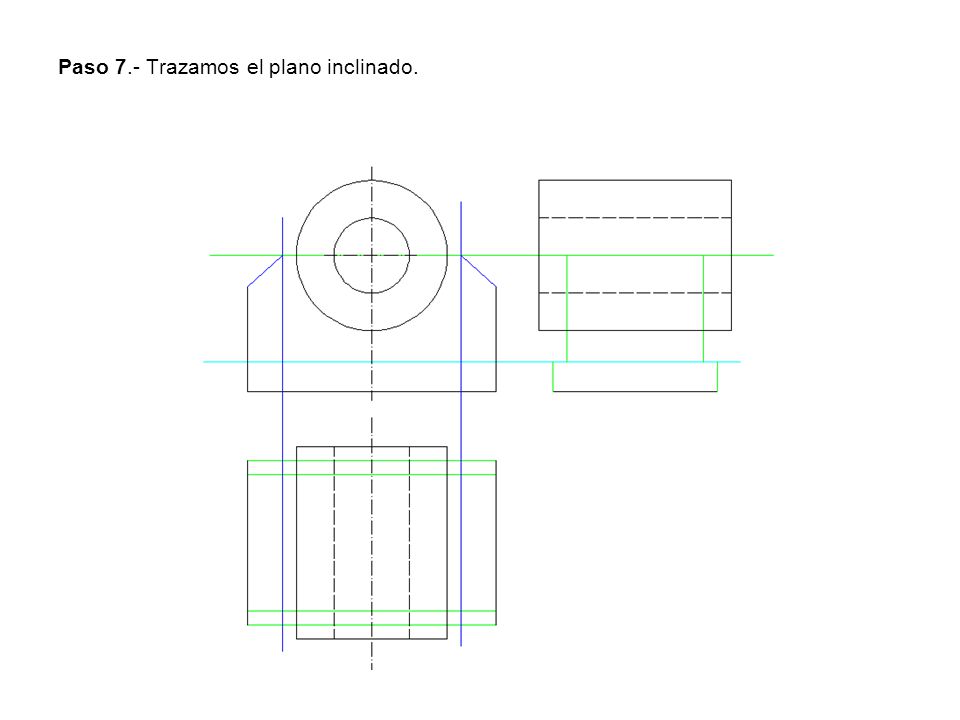

28 Paso 7.- Trazamos el plano inclinado.

29 Paso 8.- Trazamos las anchuras de los agujeros pasantes así como la altura en el perfil.

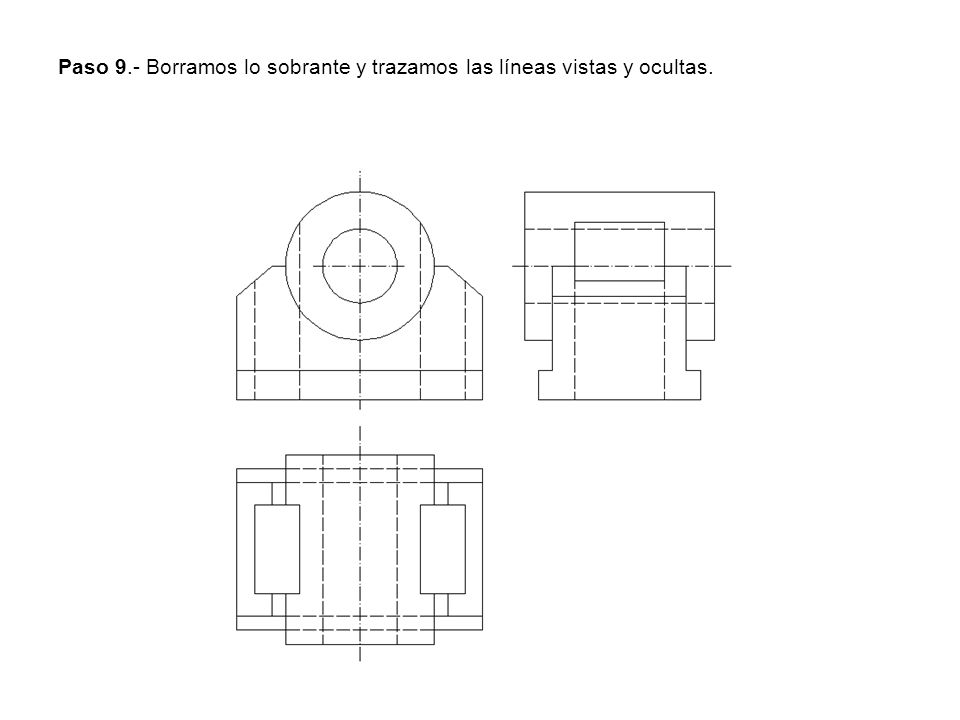

30 Paso 9.- Borramos lo sobrante y trazamos las líneas vistas y ocultas.

31 EJERCICIO 1.1 (2 puntos)OPCIÓN B Reproduce la cuchara a escala 3:5, indican claramente los centros y puntos de tangencia. Calcula y dibuja la Escala Gráfica correspondiente.

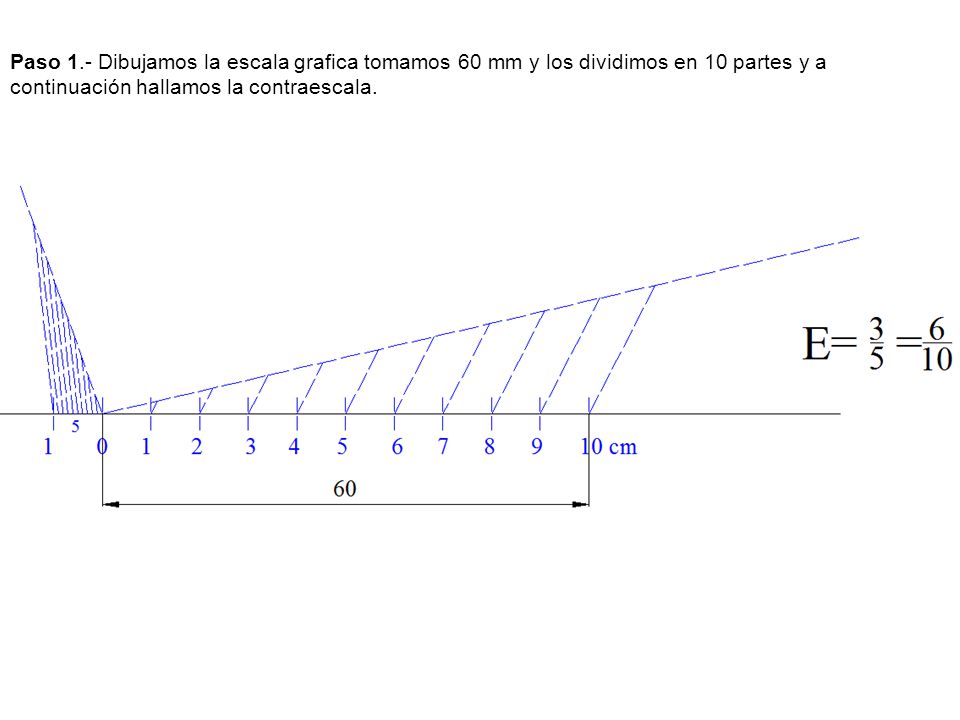

32 Paso 1.- Dibujamos la escala grafica tomamos 60 mm y los dividimos en 10 partes y a continuación hallamos la contraescala.

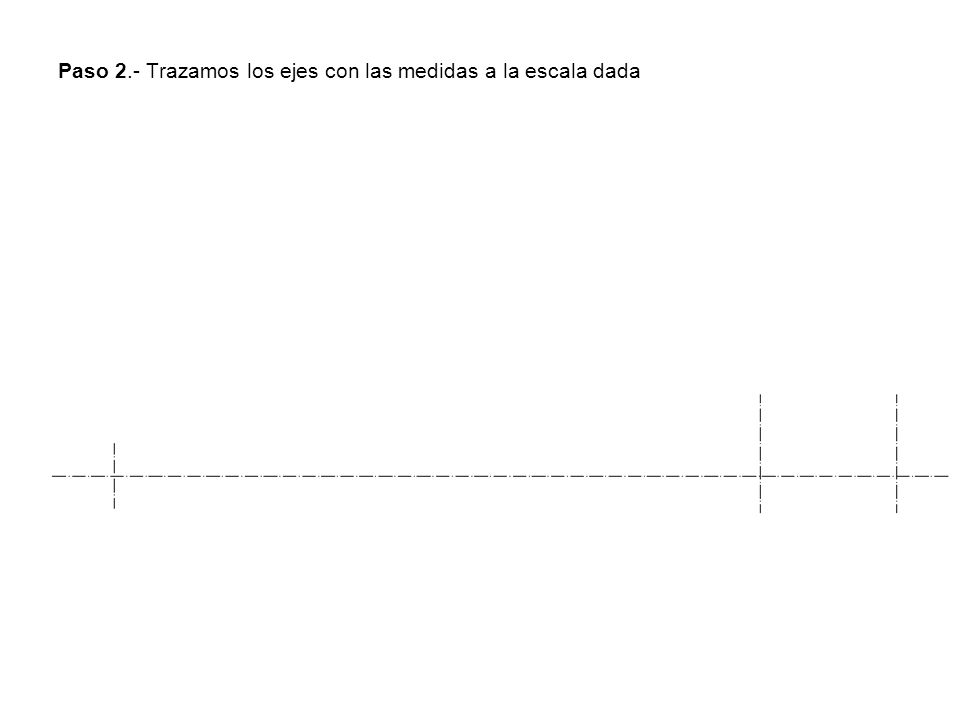

33 Paso 2.- Trazamos los ejes con las medidas a la escala dada

34 Paso 3.- Trazamos las tangente desde el punto 1 a la circunferencia. Para lo cual hallamos la mediatriz y desde la mediatriz trazamos una circunferencia que pase por el punto y el centro de la circunferencia.

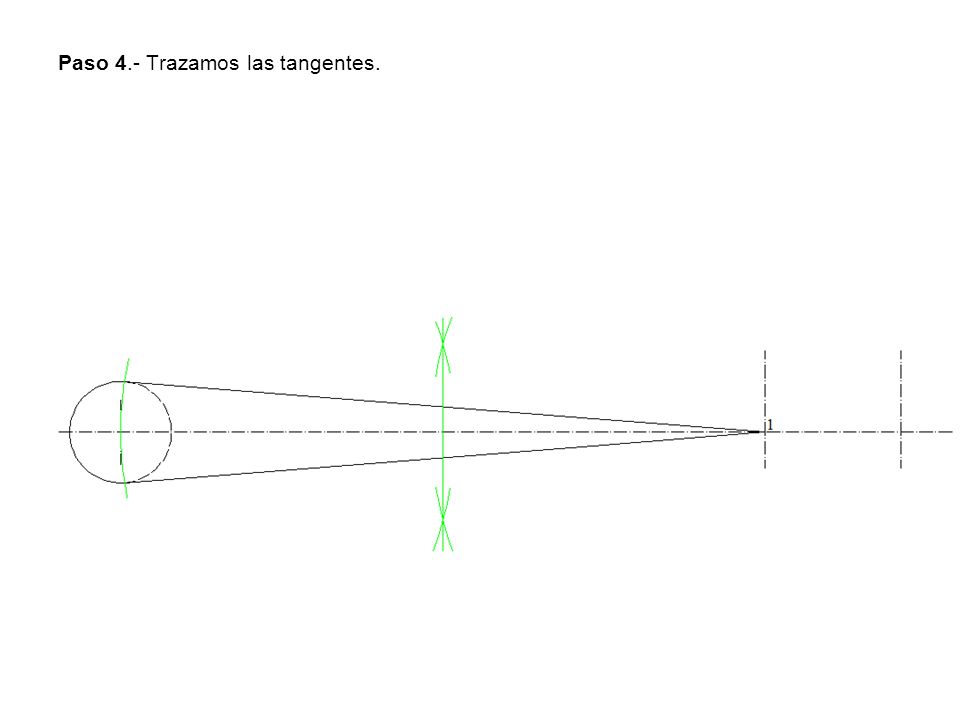

35 Paso 4.- Trazamos las tangentes.

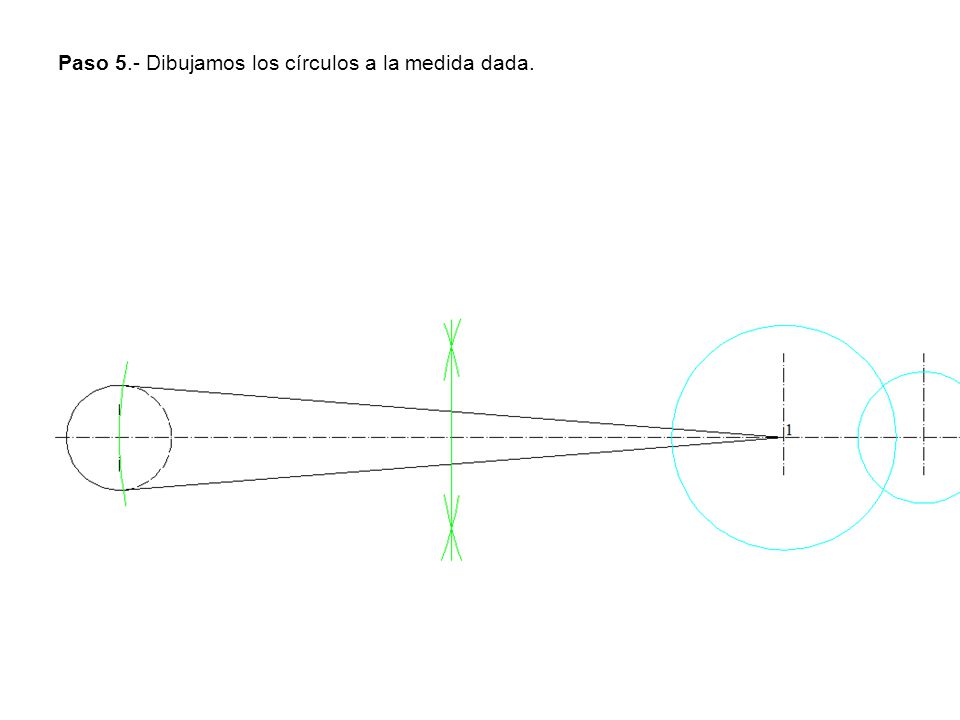

36 Paso 5.- Dibujamos los círculos a la medida dada.

37 Paso 6.- Trazamos los arcos de circunferencia a los radios que se ven en el dibujo y determinamos los centros de las circunferencias tangentes.

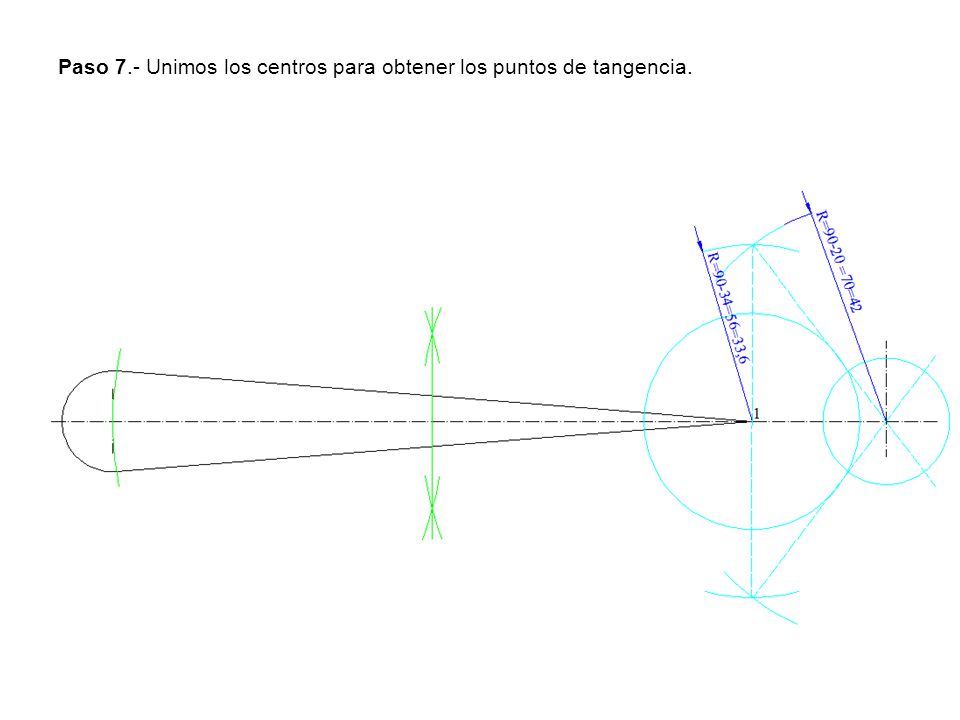

38 Paso 7.- Unimos los centros para obtener los puntos de tangencia.

39 Paso 8.- Trazamos las circunferencias tangentes y vemos lo que es visible y lo que no.

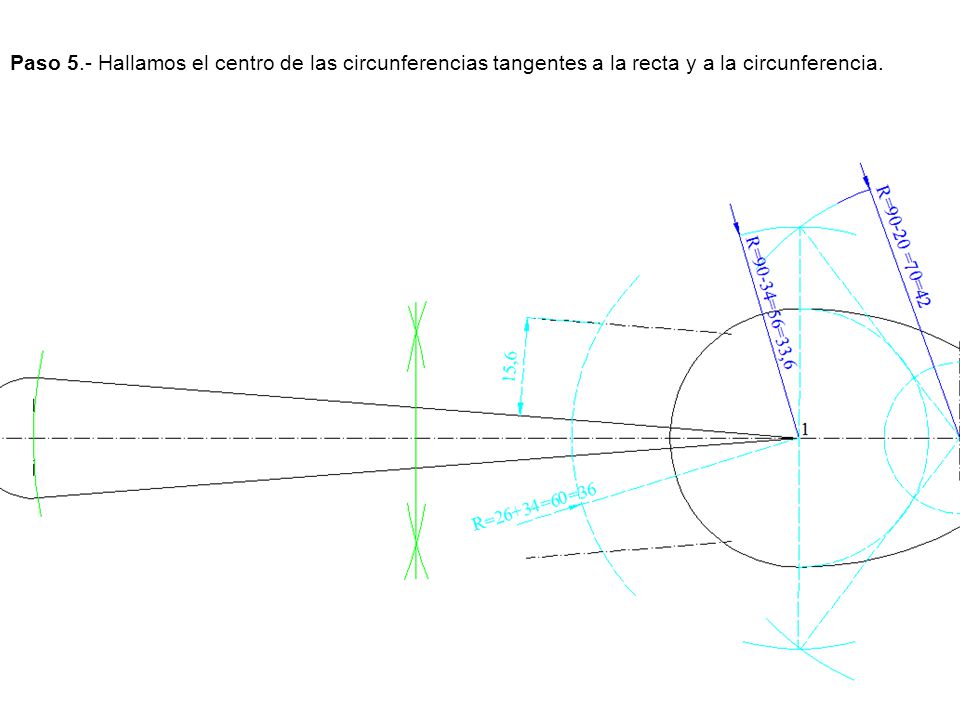

40 Paso 5.- Hallamos el centro de las circunferencias tangentes a la recta y a la circunferencia.

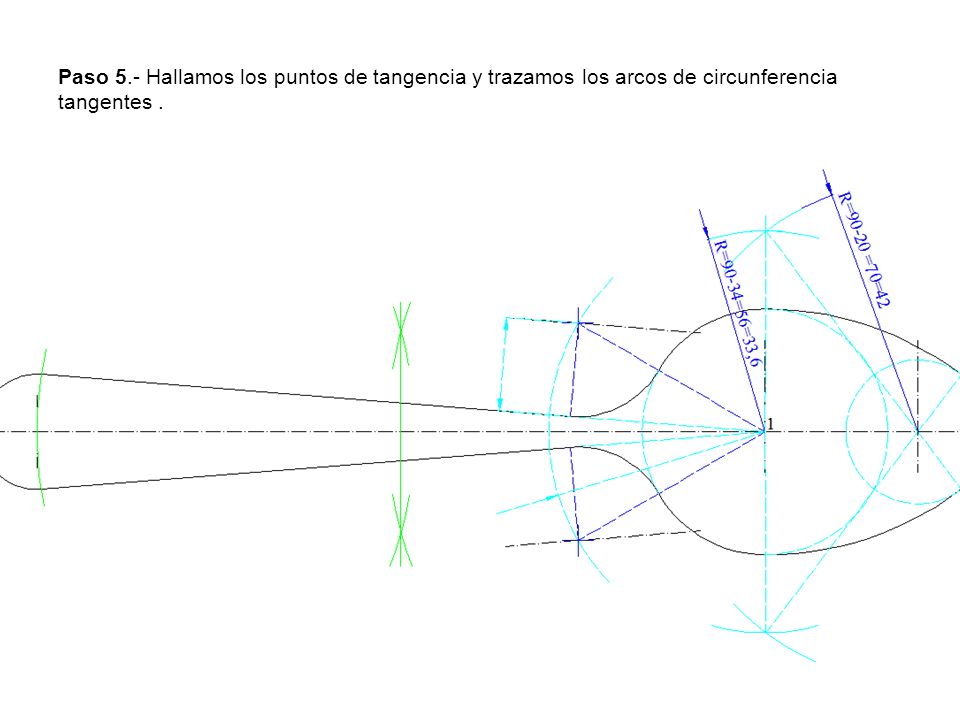

41 Paso 5.- Hallamos los puntos de tangencia y trazamos los arcos de circunferencia tangentes.

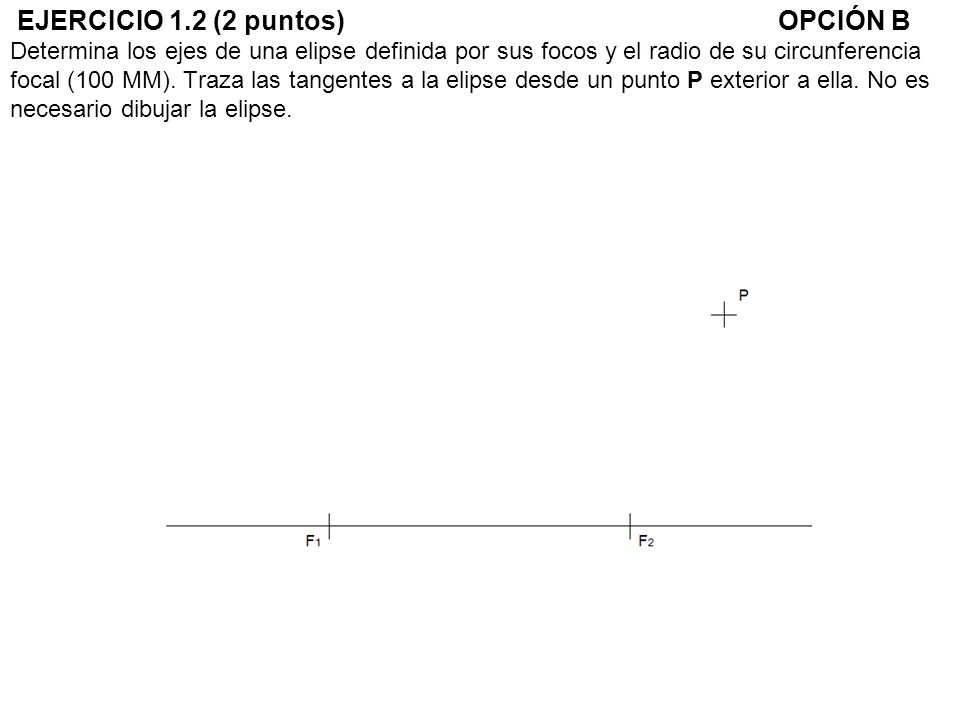

42 EJERCICIO 1.2 (2 puntos)OPCIÓN B Determina los ejes de una elipse definida por sus focos y el radio de su circunferencia focal (100 MM). Traza las tangentes a la elipse desde un punto P exterior a ella. No es necesario dibujar la elipse.

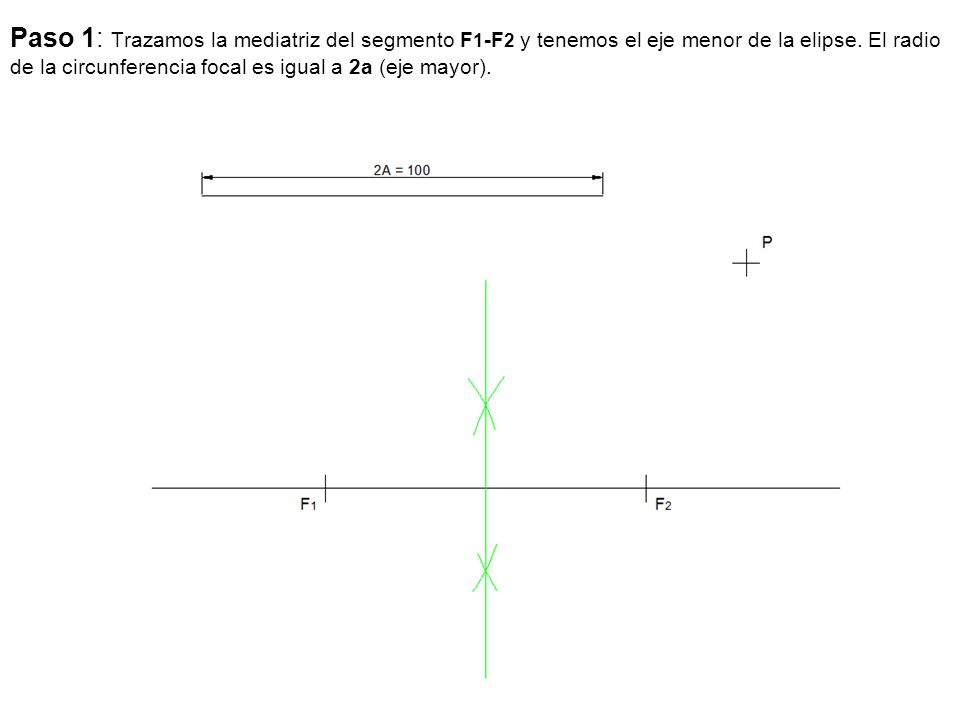

43 Paso 1: Trazamos la mediatriz del segmento F 1 -F 2 y tenemos el eje menor de la elipse. El radio de la circunferencia focal es igual a 2a (eje mayor).

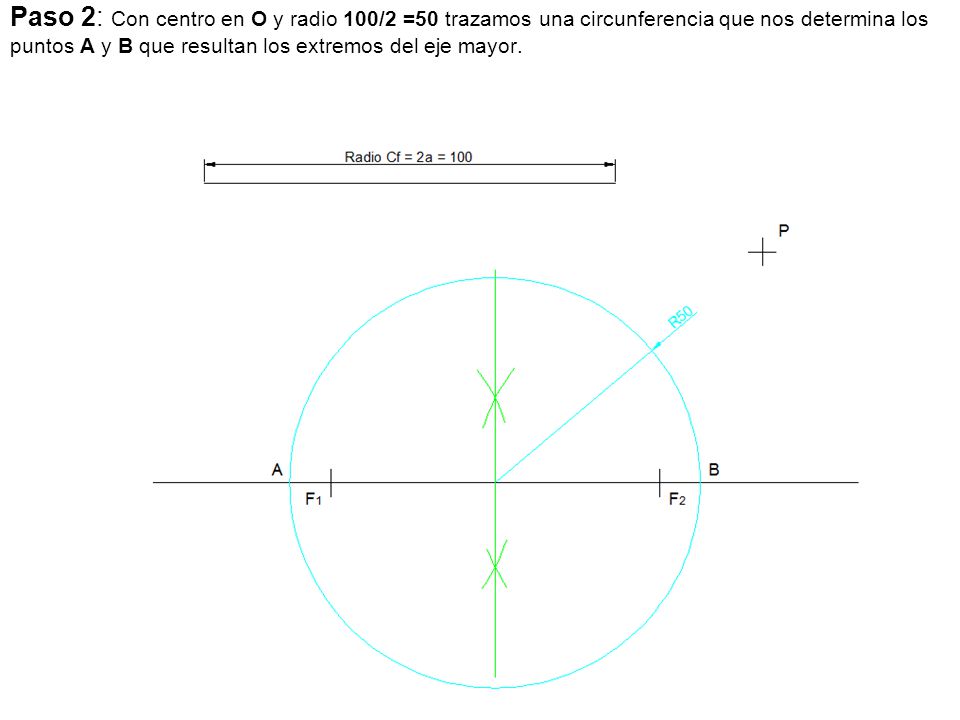

44 Paso 2: Con centro en O y radio 100/2 =50 trazamos una circunferencia que nos determina los puntos A y B que resultan los extremos del eje mayor.

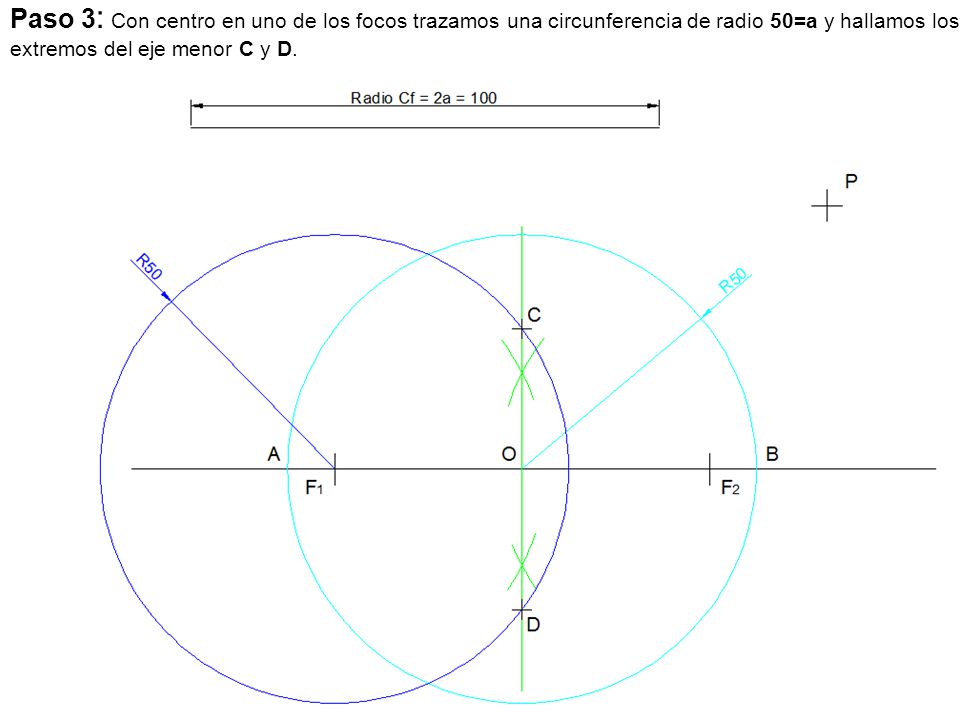

45 Paso 3 : Con centro en uno de los focos trazamos una circunferencia de radio 50=a y hallamos los extremos del eje menor C y D.

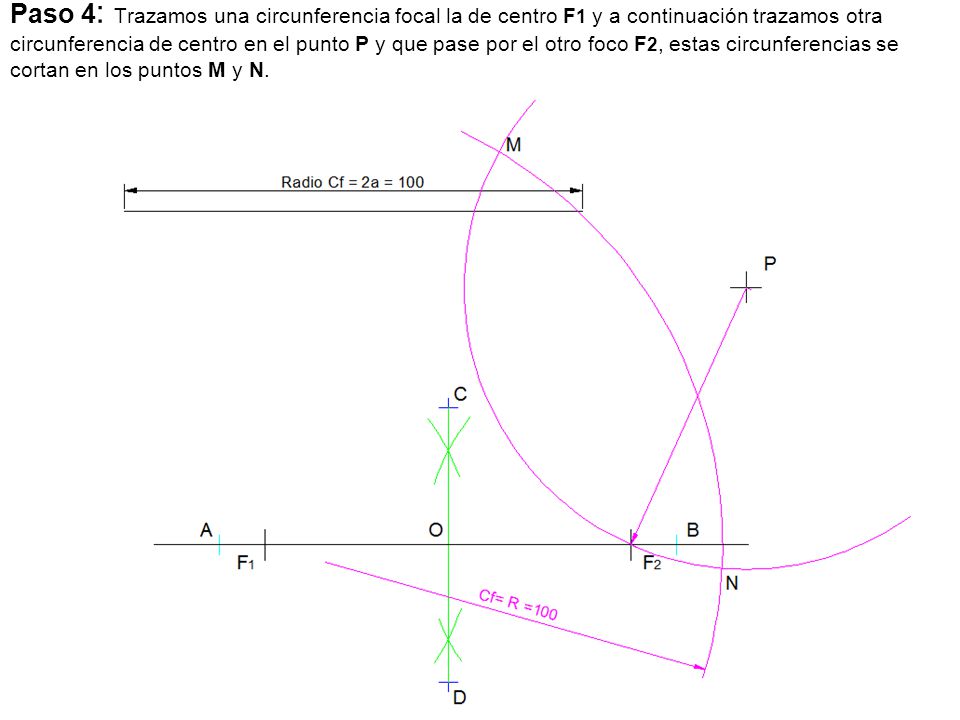

46 Paso 4 : Trazamos una circunferencia focal la de centro F 1 y a continuación trazamos otra circunferencia de centro en el punto P y que pase por el otro foco F 2, estas circunferencias se cortan en los puntos M y N.

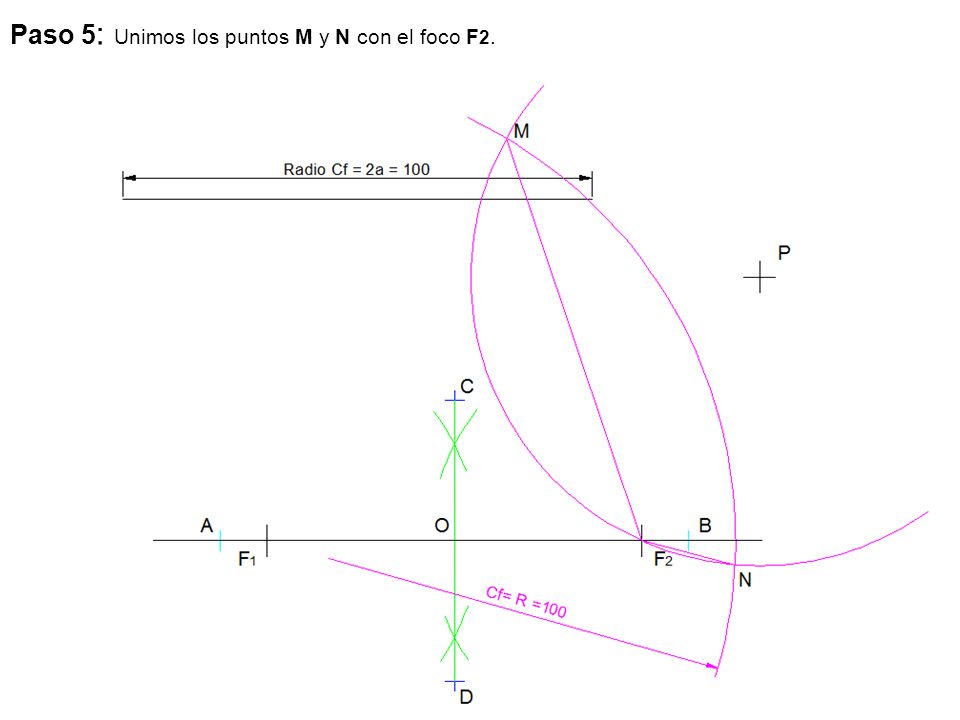

47 Paso 5 : Unimos los puntos M y N con el foco F 2.

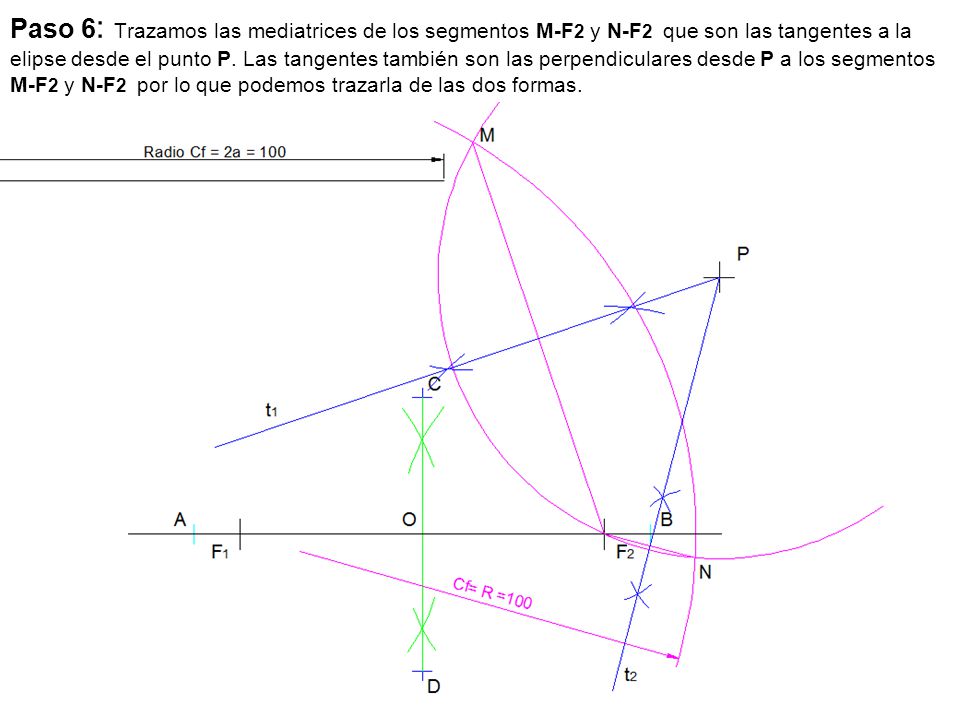

48 Paso 6 : Trazamos las mediatrices de los segmentos M-F 2 y N-F 2 que son las tangentes a la elipse desde el punto P. Las tangentes también son las perpendiculares desde P a los segmentos M-F 2 y N-F 2 por lo que podemos trazarla de las dos formas.

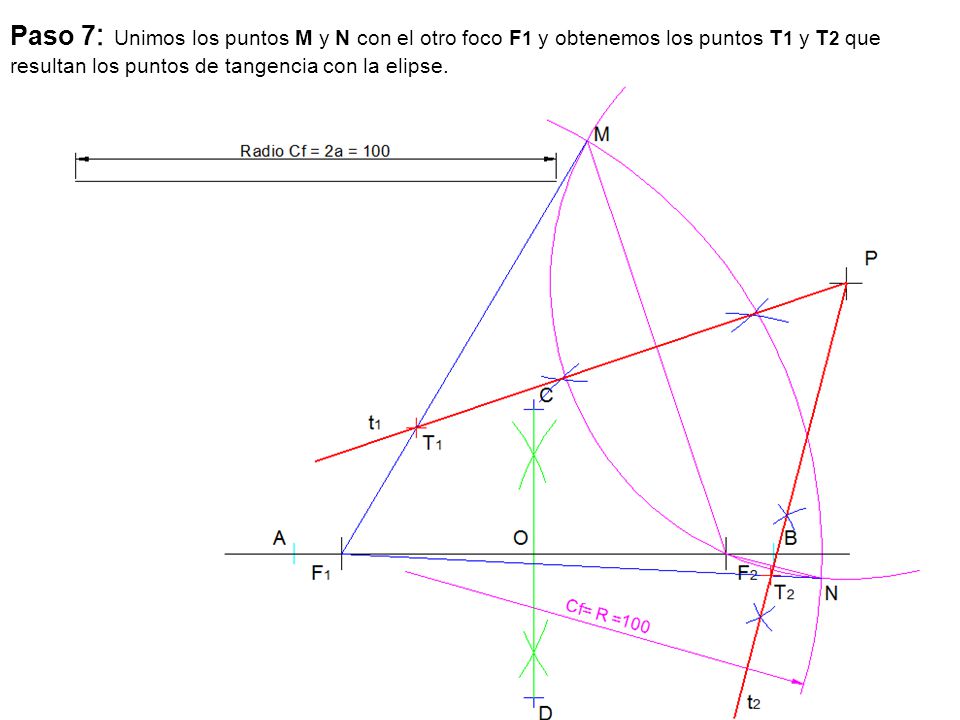

49 Paso 7 : Unimos los puntos M y N con el otro foco F 1 y obtenemos los puntos T 1 y T 2 que resultan los puntos de tangencia con la elipse.

50 EJERCICIO 2 (3 puntos)OPCIÓN B Halla las proyecciones del triángulo equilátero ABC sabiendo que: está situado en un plano ɑ perpendicular al primer bisector, que el centro de dicho triángulo es el punto O y que el vértice C está en la traza horizontal, siendo la circunferencia circunscrita al triángulo tangente a la traza ɑ 1.

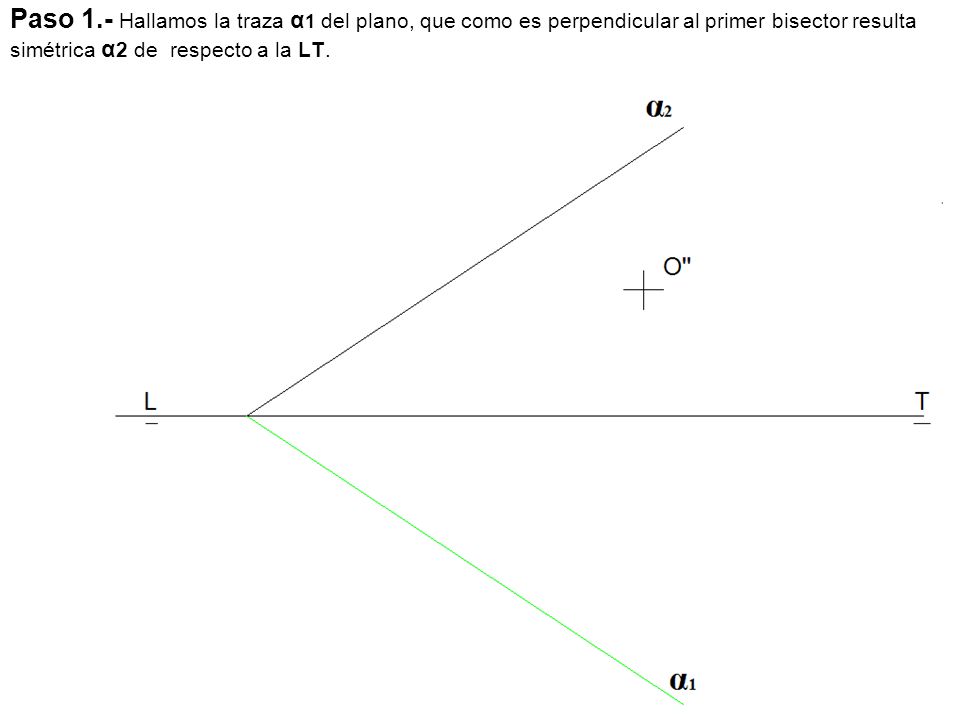

51 Paso 1.- Hallamos la traza α 1 del plano, que como es perpendicular al primer bisector resulta simétrica α 2 de respecto a la LT.

52 Paso 2.- Hallamos la proyección horizontal O’ del centro O, mediante la recta horizontal del plano h’-h’’.

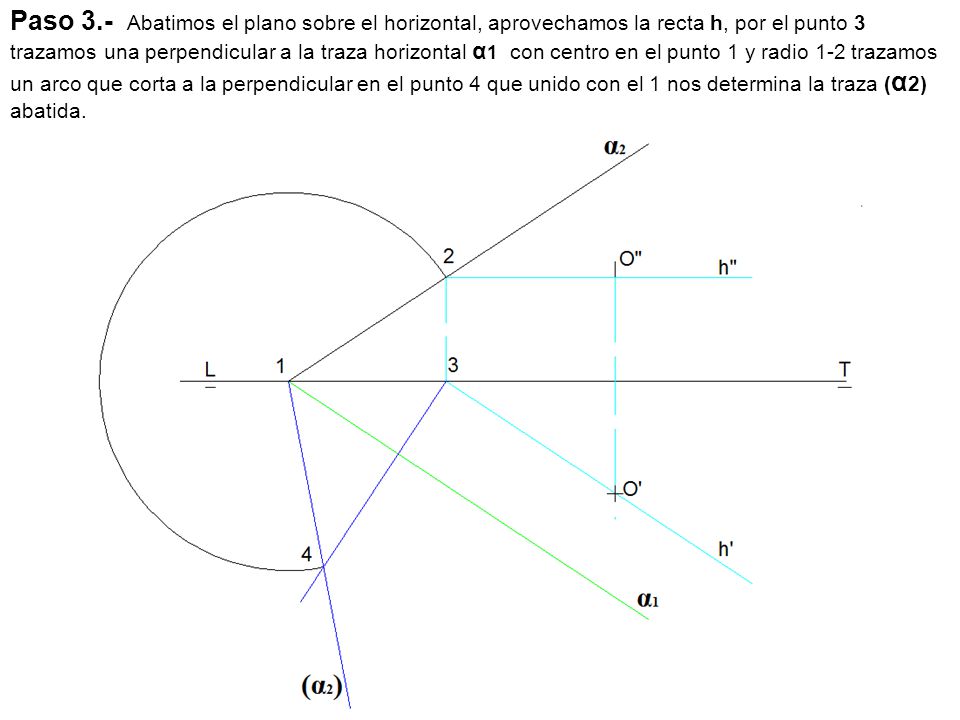

53 Paso 3.- Abatimos el plano sobre el horizontal, aprovechamos la recta h, por el punto 3 trazamos una perpendicular a la traza horizontal α 1 con centro en el punto 1 y radio 1-2 trazamos un arco que corta a la perpendicular en el punto 4 que unido con el 1 nos determina la traza ( α 2) abatida.

54 Paso 4.- Hallamos el punto (O) abatido por medio de la relación de afinidad ortogonal de eje α 1.

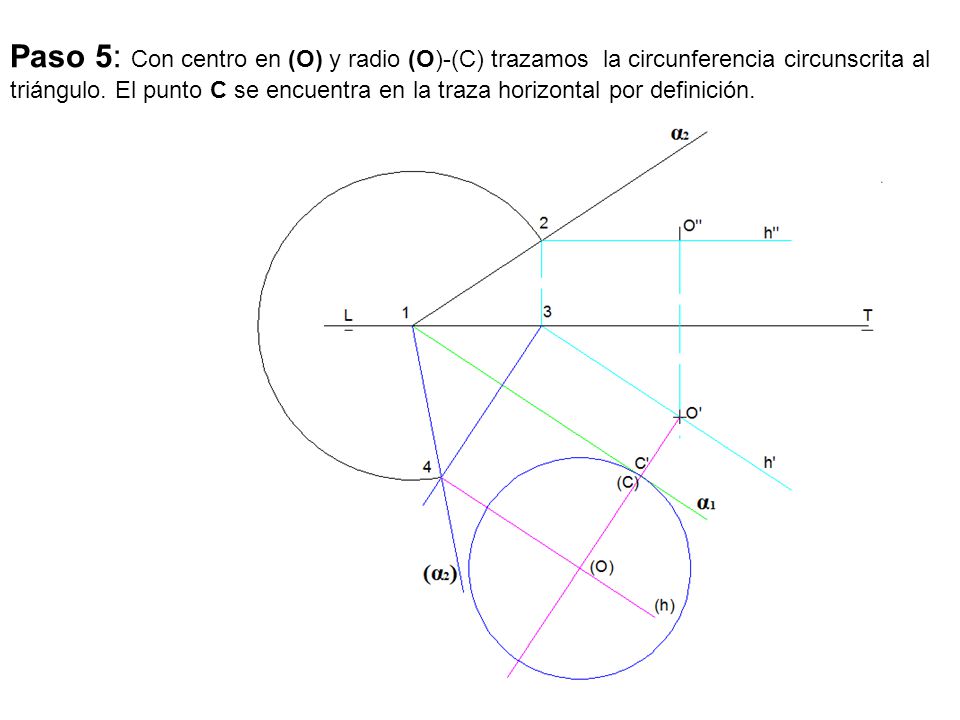

55 Paso 5: Con centro en (O) y radio (O)-(C) trazamos la circunferencia circunscrita al triángulo. El punto C se encuentra en la traza horizontal por definición.

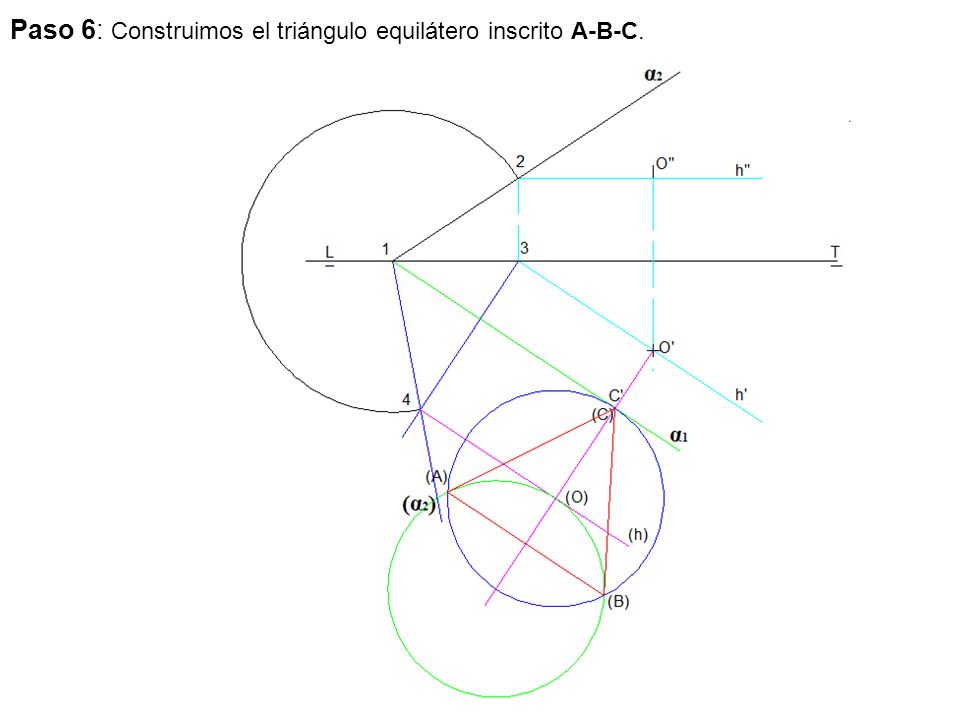

56 Paso 6: Construimos el triángulo equilátero inscrito A-B-C.

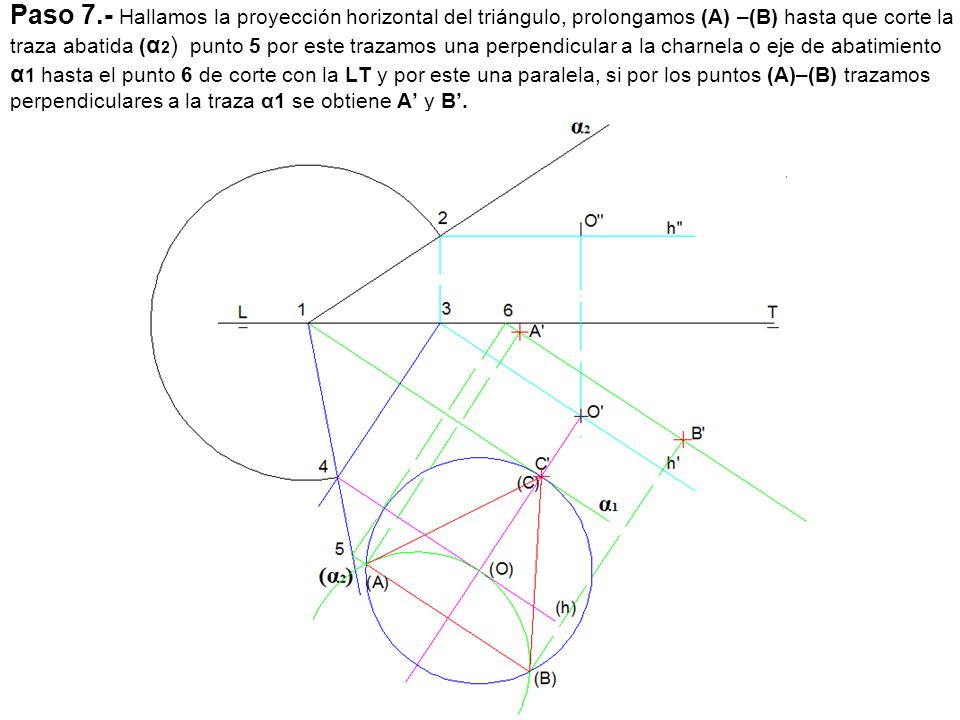

57 Paso 7.- Hallamos la proyección horizontal del triángulo, prolongamos (A) –(B) hasta que corte la traza abatida ( α 2 ) punto 5 por este trazamos una perpendicular a la charnela o eje de abatimiento α 1 hasta el punto 6 de corte con la LT y por este una paralela, si por los puntos (A)–(B) trazamos perpendiculares a la traza α1 se obtiene A’ y B’.

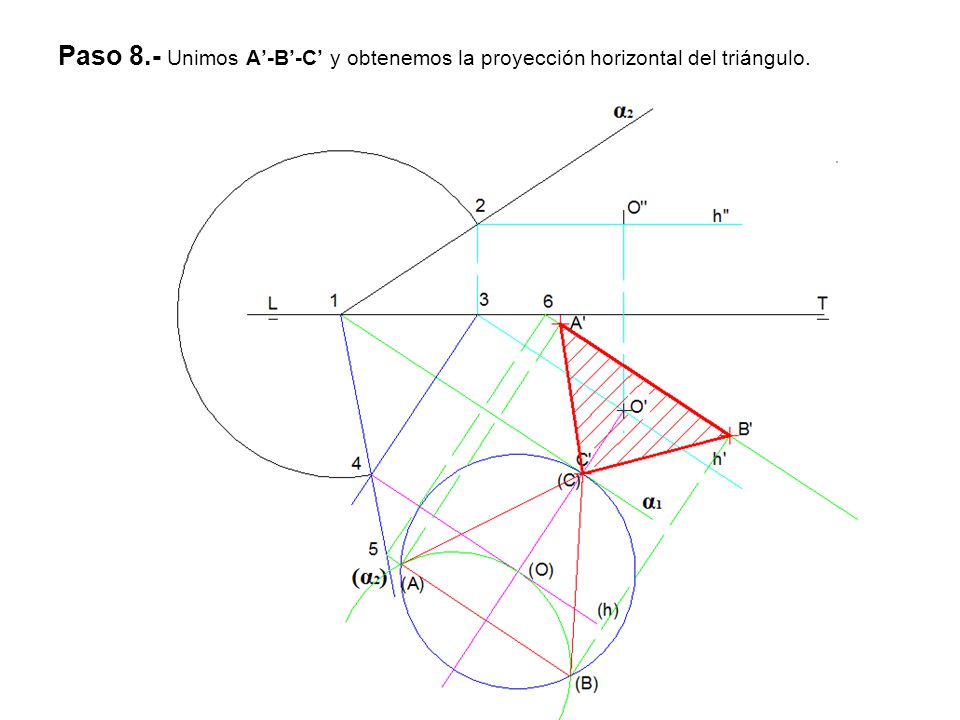

58 Paso 8.- Unimos A’-B’-C’ y obtenemos la proyección horizontal del triángulo.

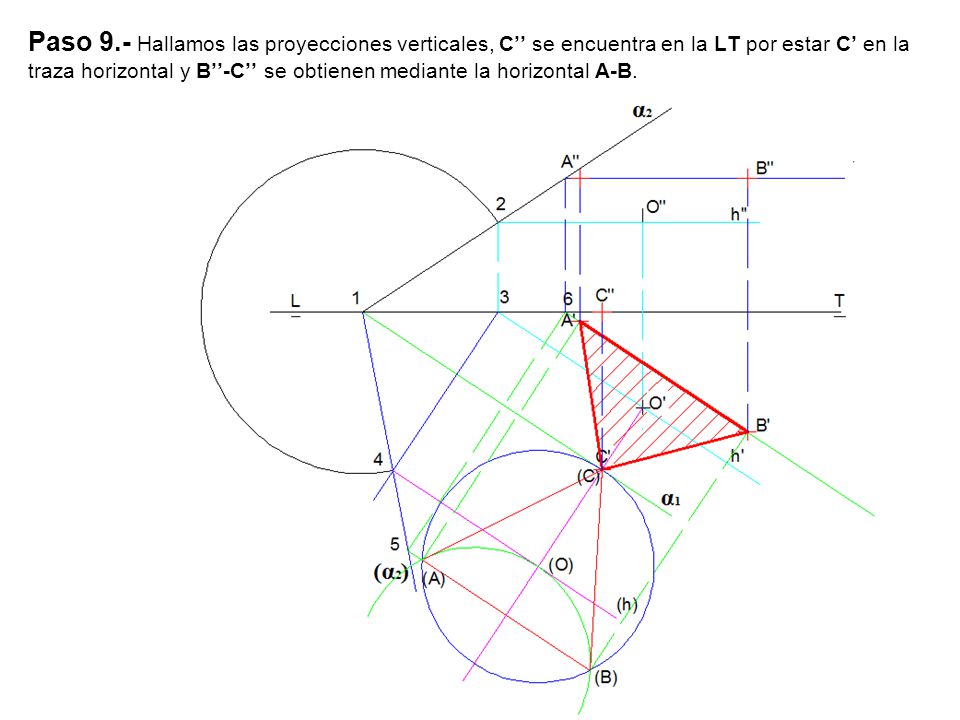

59 Paso 9.- Hallamos las proyecciones verticales, C’’ se encuentra en la LT por estar C’ en la traza horizontal y B’’-C’’ se obtienen mediante la horizontal A-B.

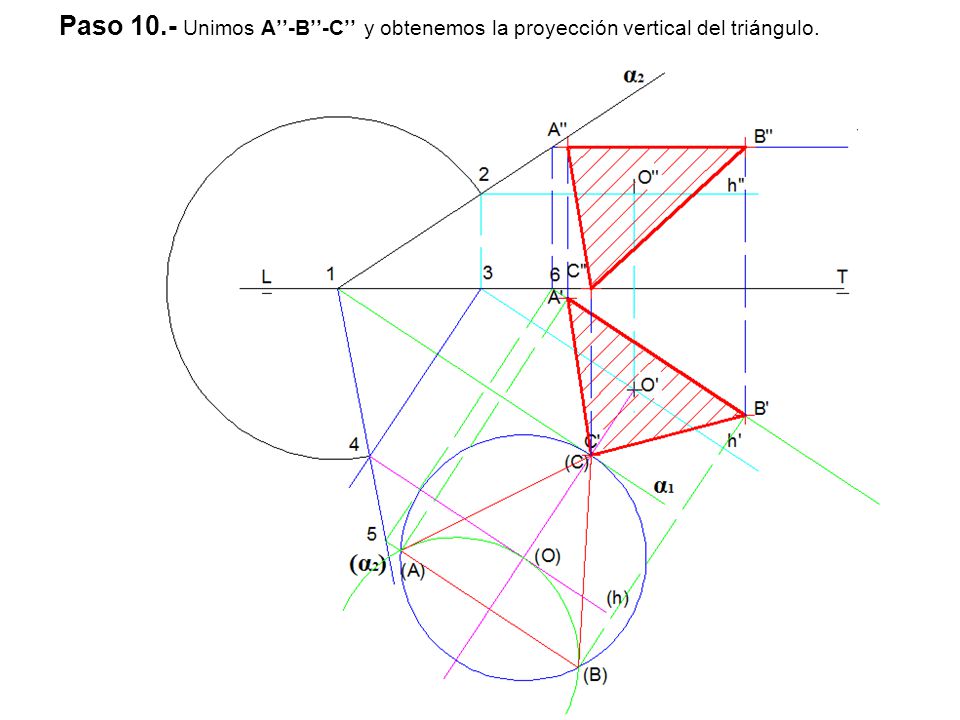

60 Paso 10.- Unimos A’’-B’’-C’’ y obtenemos la proyección vertical del triángulo.

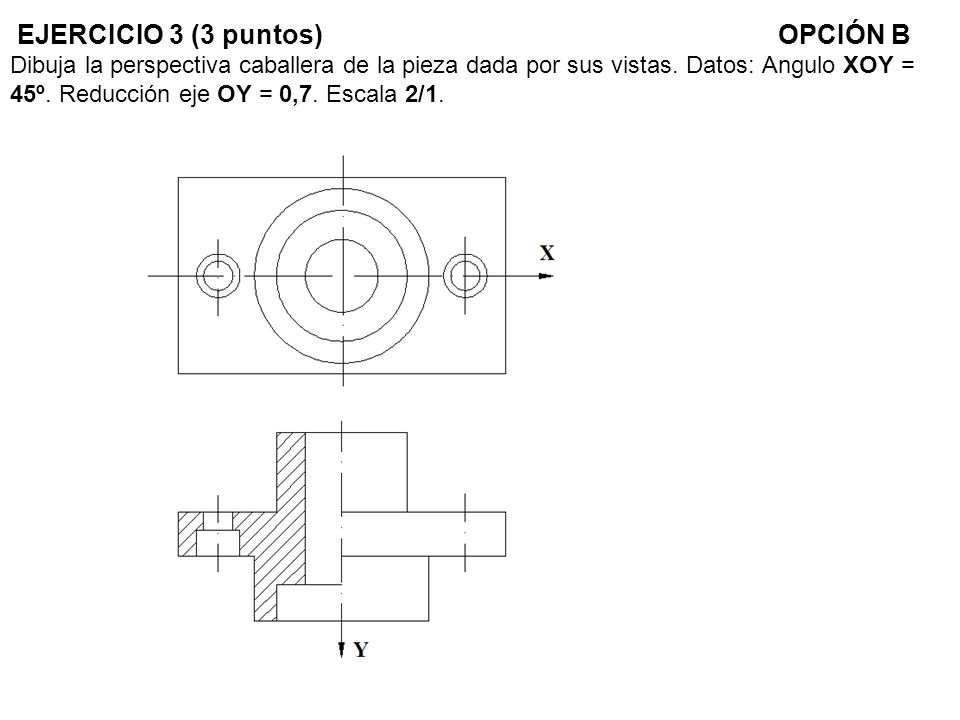

61 EJERCICIO 3 (3 puntos)OPCIÓN B Dibuja la perspectiva caballera de la pieza dada por sus vistas. Datos: Angulo XOY = 45º. Reducción eje OY = 0,7. Escala 2/1.

62 Paso 1: Trazamos los ejes. Nota aunque el ejercicio no indica trazar el corte vamos a dibujarlo pero al otro lado del eje Z..

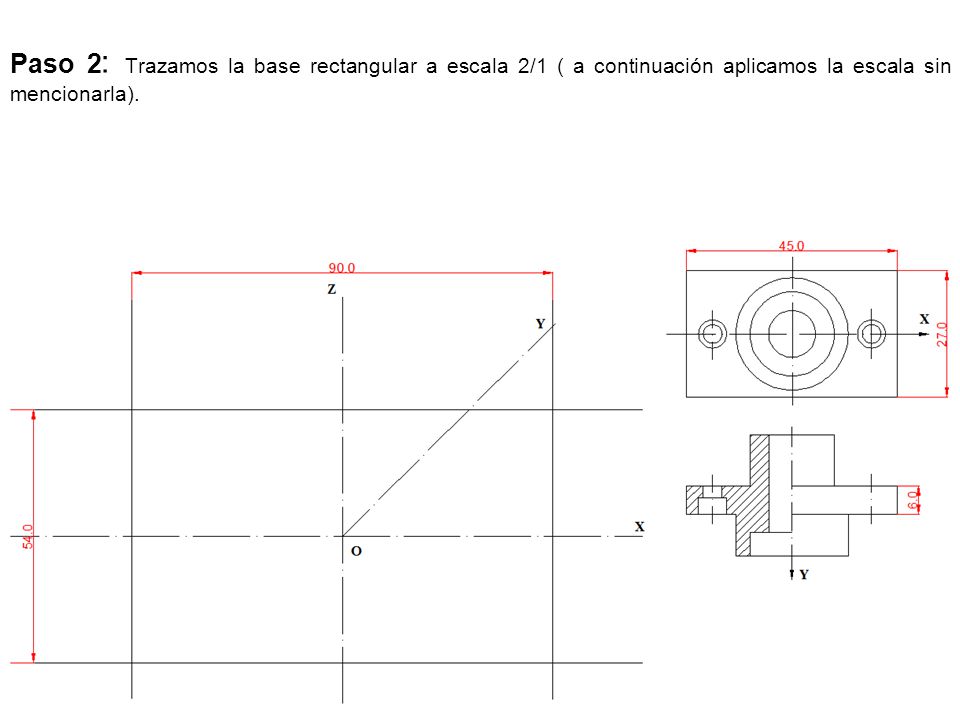

63 Paso 2 : Trazamos la base rectangular a escala 2/1 ( a continuación aplicamos la escala sin mencionarla).

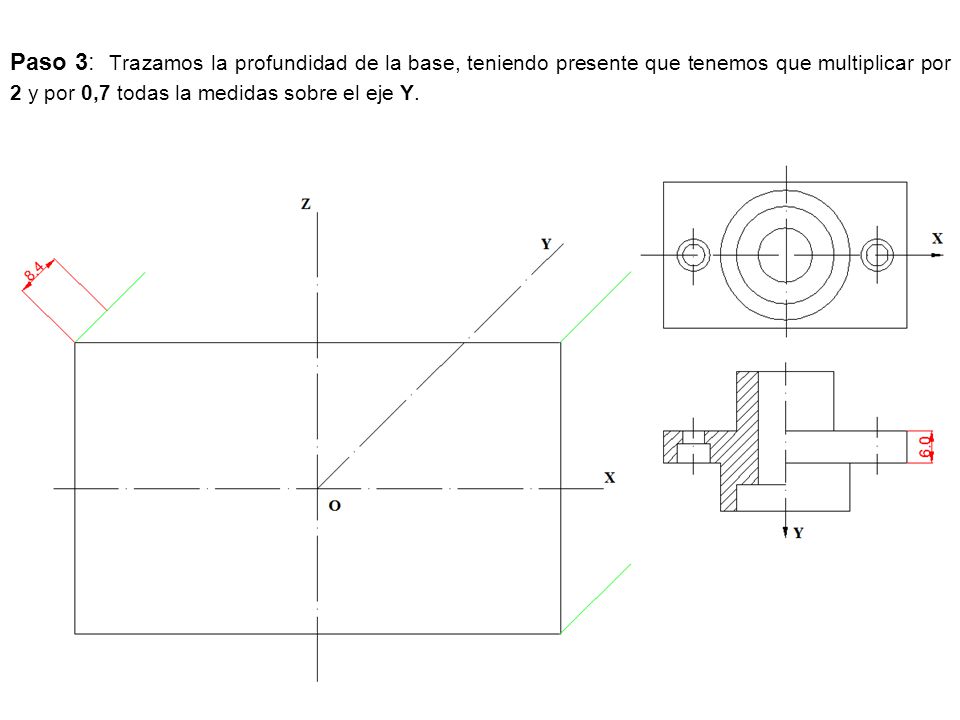

64 Paso 3: Trazamos la profundidad de la base, teniendo presente que tenemos que multiplicar por 2 y por 0,7 todas la medidas sobre el eje Y.

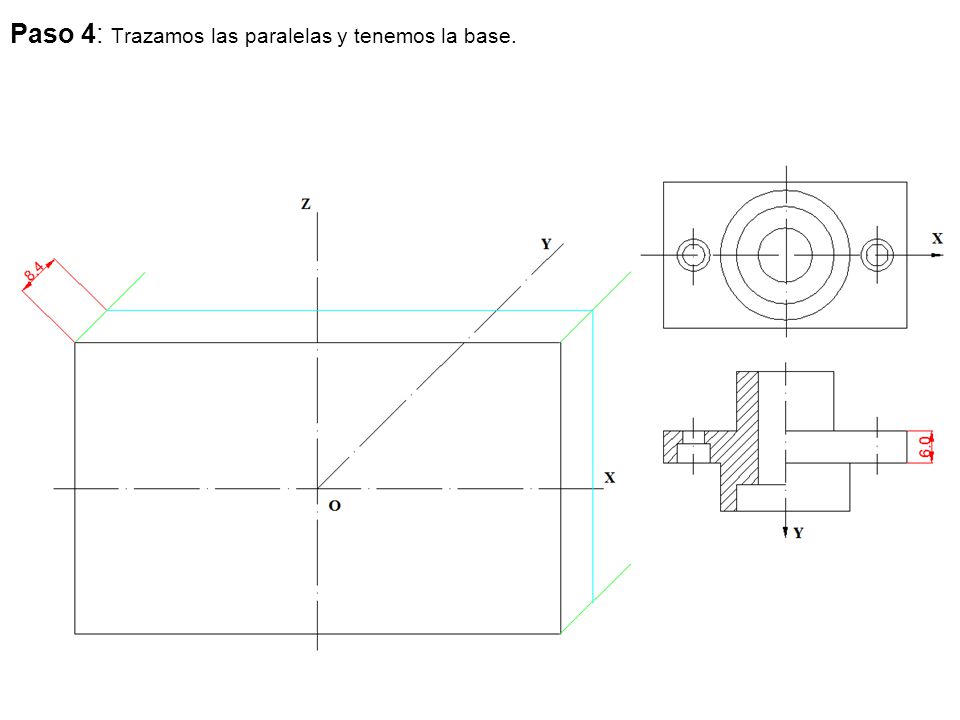

65 Paso 4: Trazamos las paralelas y tenemos la base.

66 Paso 5: Trazamos el cilindro delantero aumentando el eje y trazando las dos circunferencias, como vemos horizontal.

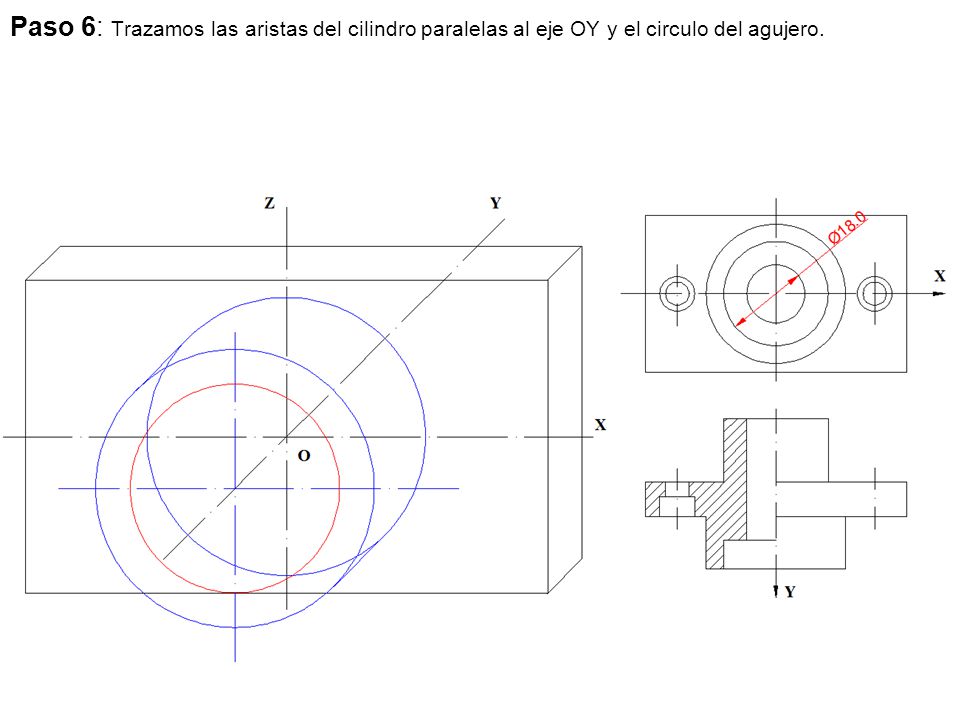

67 Paso 6: Trazamos las aristas del cilindro paralelas al eje OY y el circulo del agujero.

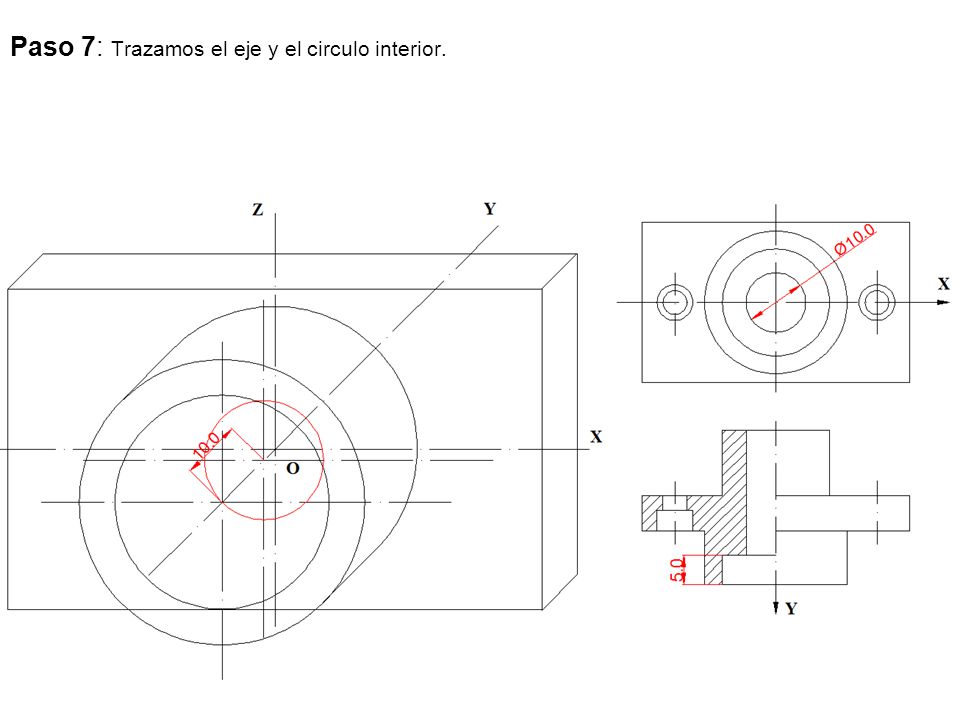

68 Paso 7: Trazamos el eje y el circulo interior.

69 Paso 8: En el mismo plano (eje) trazamos el otro circulo de igual diámetro que el del plano exterior.

70 Paso 9 : Borramos lo que nos sobra, las líneas que no son visibles en las perspectivas no suelen dibujarse.

71 Paso 10 : Trazamos el circulo posterior.

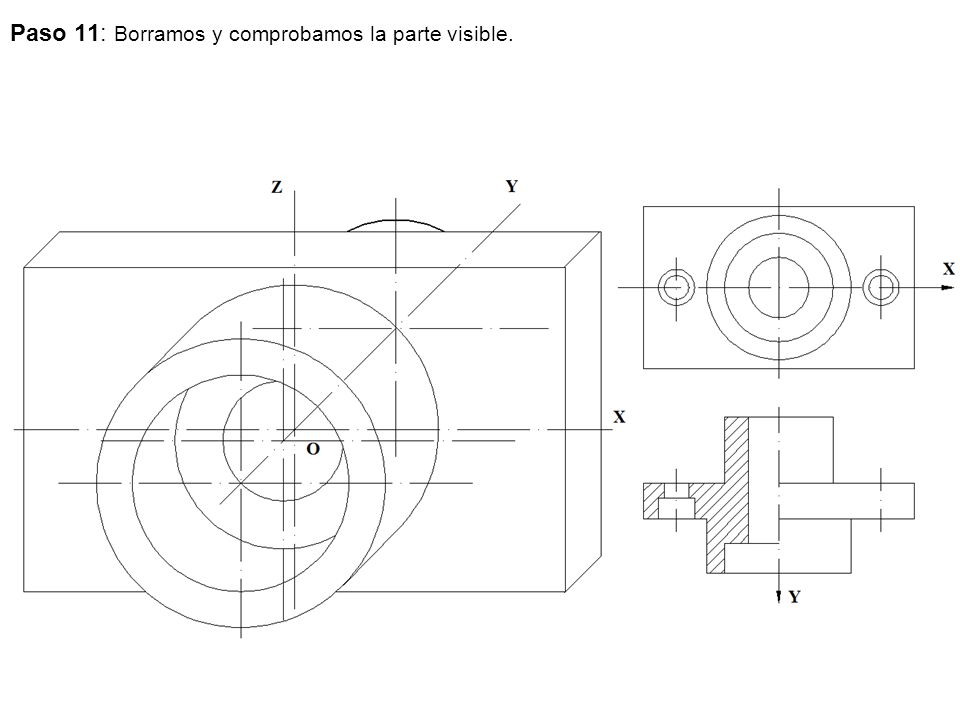

72 Paso 11: Borramos y comprobamos la parte visible.

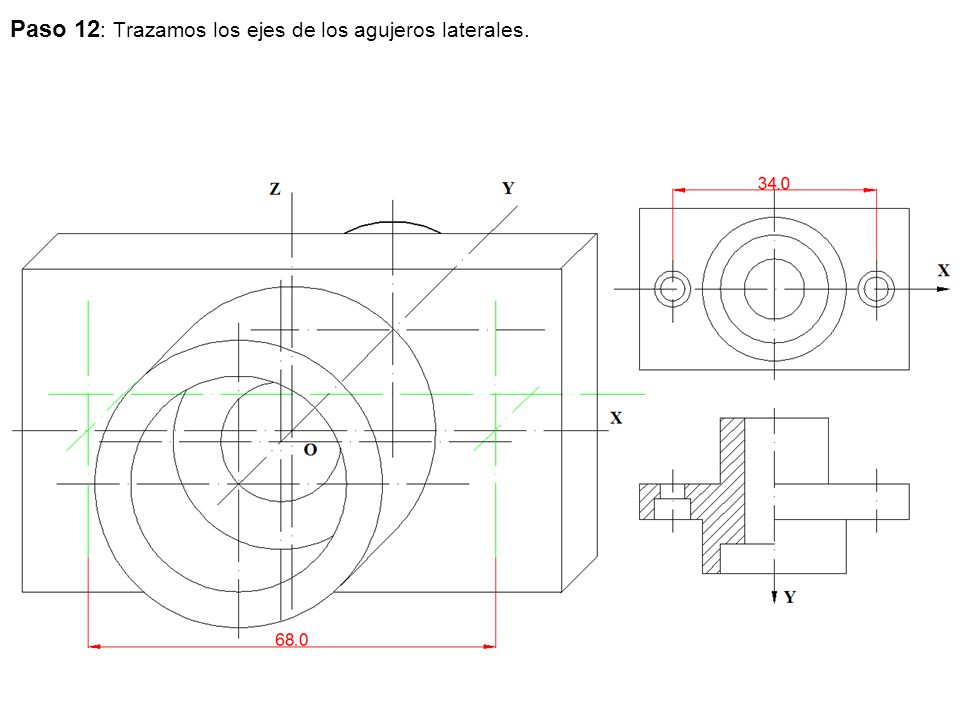

73 Paso 12 : Trazamos los ejes de los agujeros laterales.

74 Paso 13: Trazamos los círculos de los agujeros a continuación situamos el plano interior.

75 Paso 14: Trazamos los círculos.

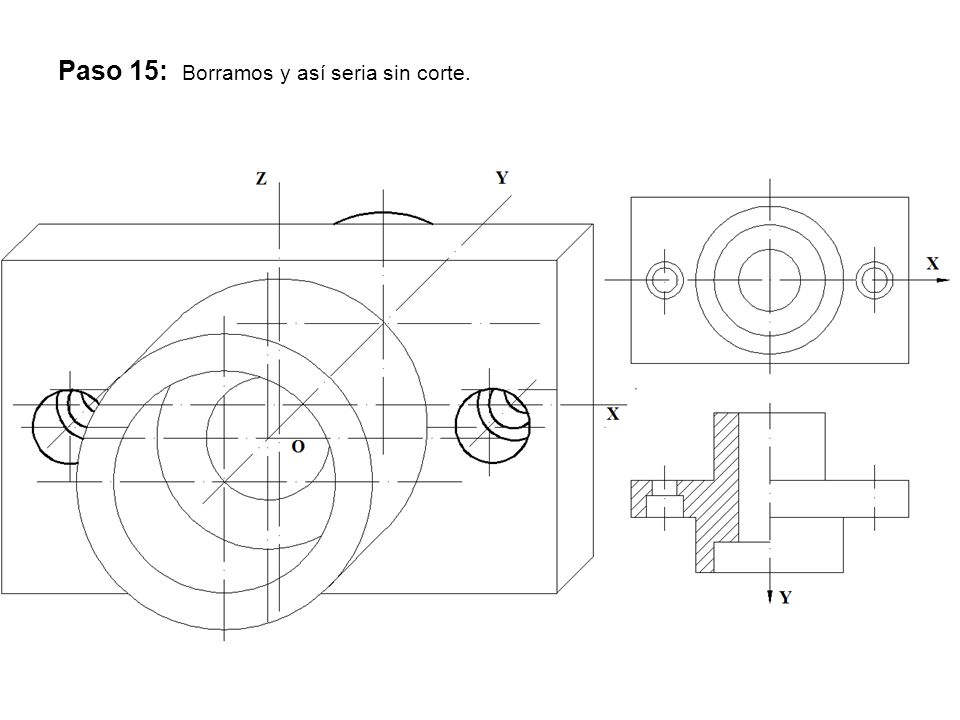

76 Paso 15: Borramos y así seria sin corte.

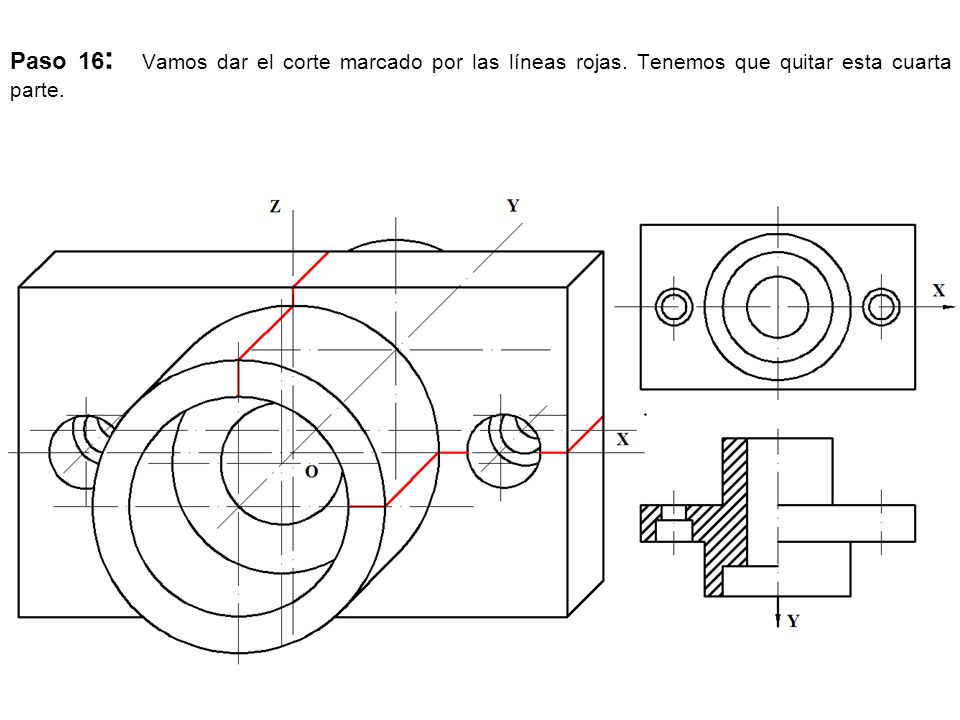

77 Paso 16 : Vamos dar el corte marcado por las líneas rojas. Tenemos que quitar esta cuarta parte.

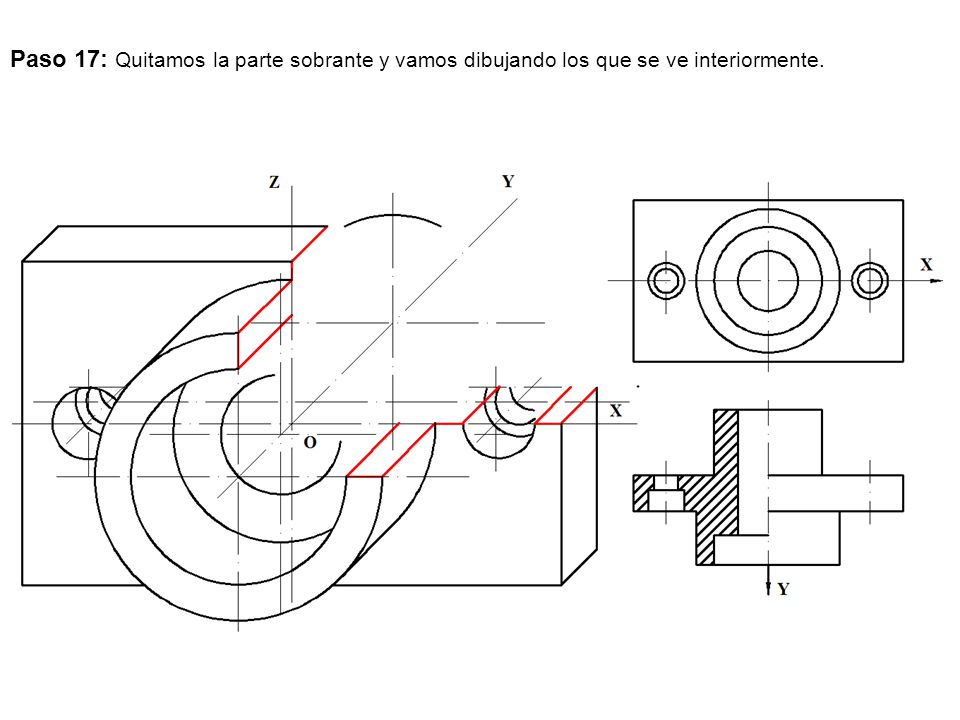

78 Paso 17: Quitamos la parte sobrante y vamos dibujando los que se ve interiormente.

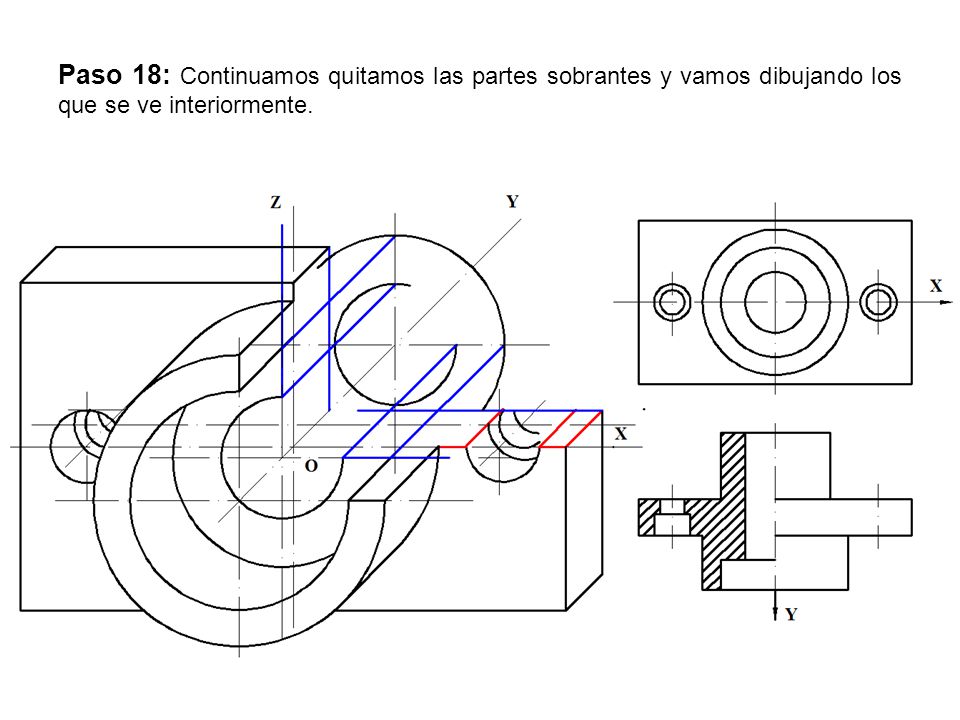

79 Paso 18: Continuamos quitamos las partes sobrantes y vamos dibujando los que se ve interiormente.

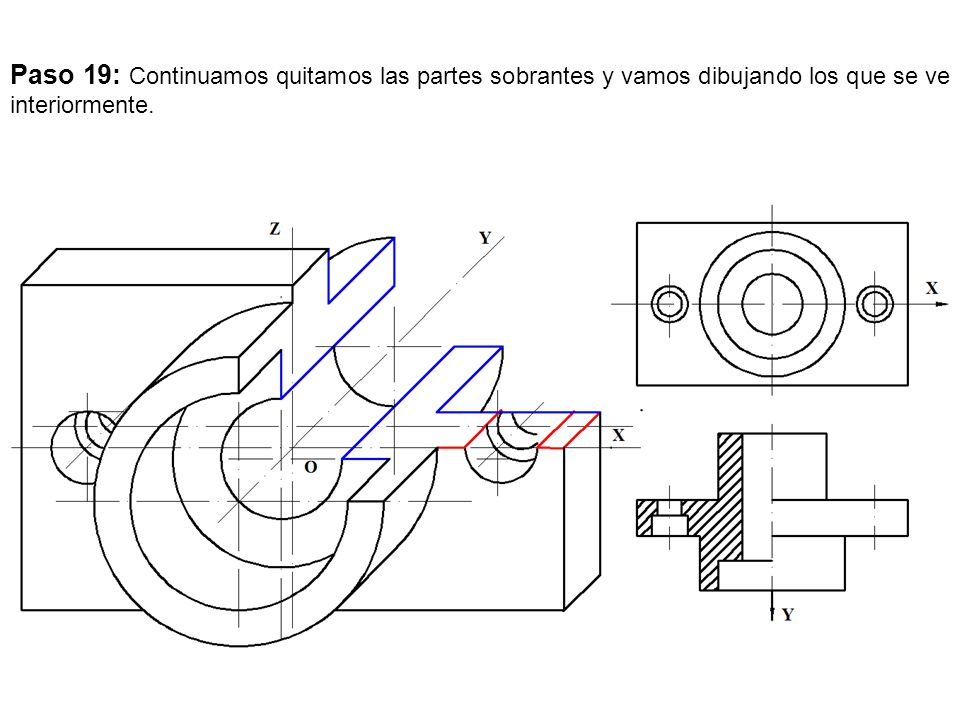

80 Paso 19: Continuamos quitamos las partes sobrantes y vamos dibujando los que se ve interiormente.

81 Paso 20: Continuamos quitamos las partes sobrantes del agujero lateral y vamos dibujando los que se ve interiormente.

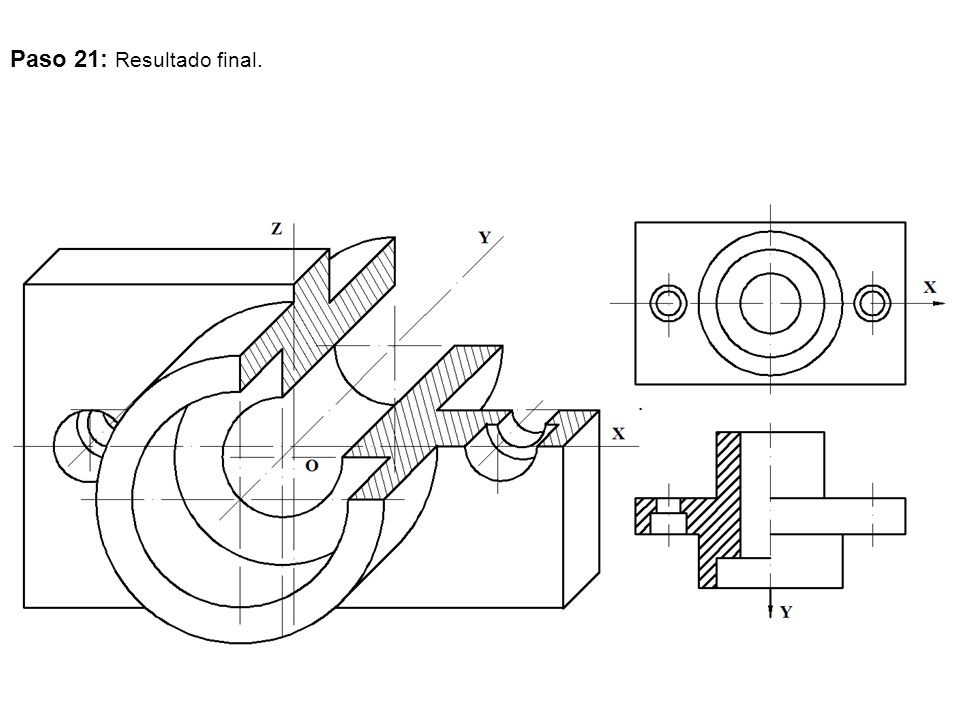

82 Paso 21: Resultado final.
