1 Ahumada R., Conto S., Molina P.
BOMBAS DE VACÍO Ahumada R., Conto S., Molina P.

2 Selección de bombas de vacío.
INTRODUCCIÓN La Sociedad Estadounidense del Vacío o AVS (1958), el término se refiere a cierto espacio lleno con gases a una presión total menor que la presión atmosférica, por lo que el grado de vacío se incrementa en relación directa con la disminución de presión del gas residual. 27/04/2015 Selección de bombas de vacío.

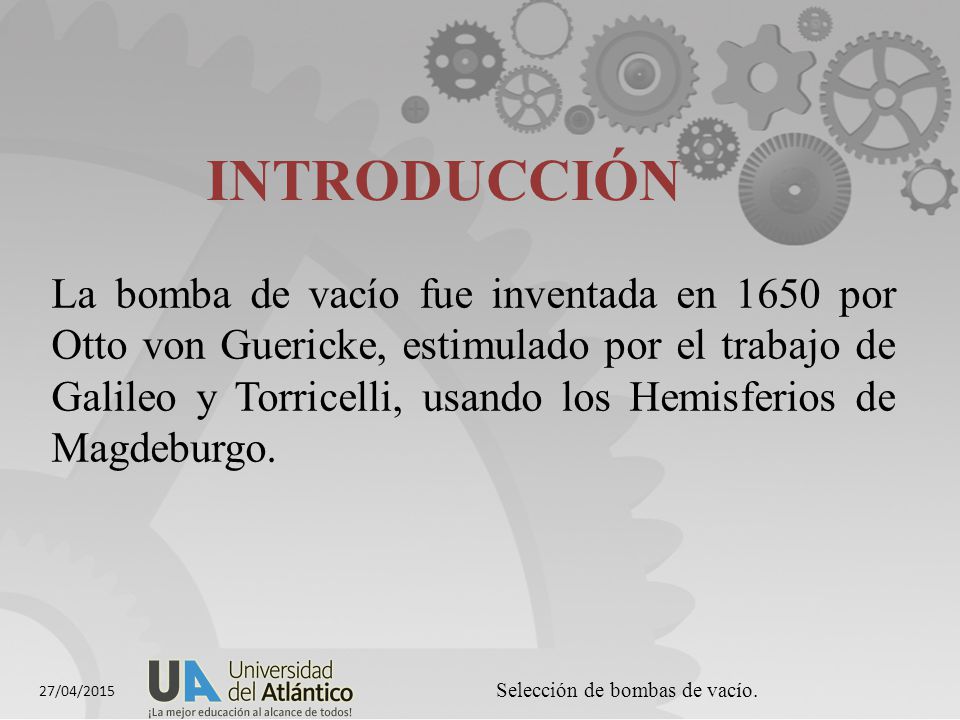

3 Selección de bombas de vacío.
INTRODUCCIÓN La bomba de vacío fue inventada en 1650 por Otto von Guericke, estimulado por el trabajo de Galileo y Torricelli, usando los Hemisferios de Magdeburgo. 27/04/2015 Selección de bombas de vacío.

4 Selección de bombas de vacío.

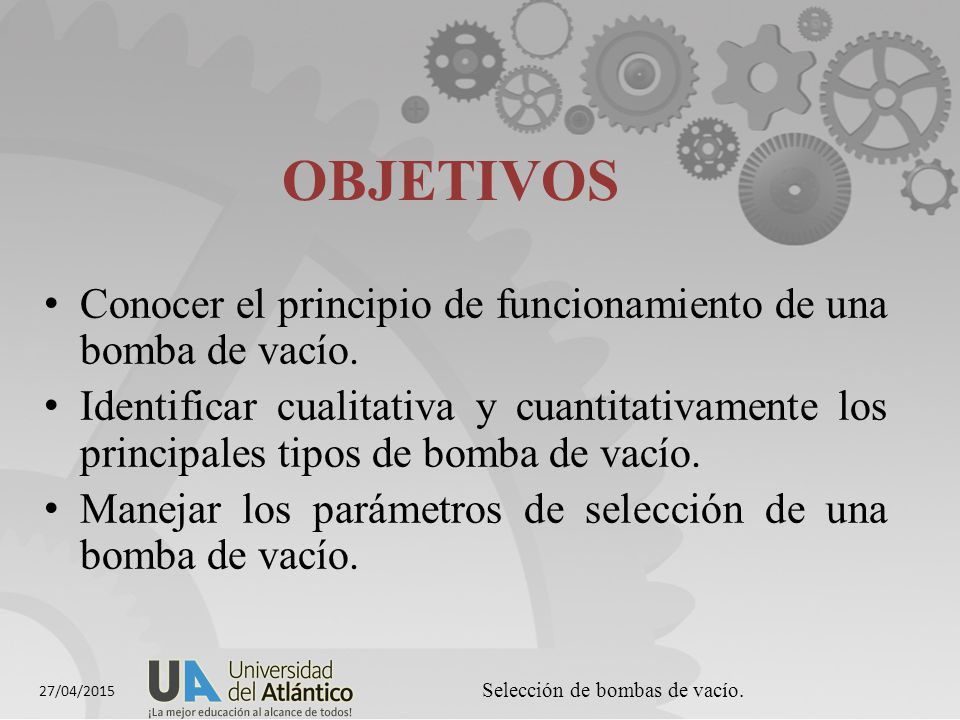

OBJETIVOS Conocer el principio de funcionamiento de una bomba de vacío. Identificar cualitativa y cuantitativamente los principales tipos de bomba de vacío. Manejar los parámetros de selección de una bomba de vacío. 27/04/2015 Selección de bombas de vacío.

5 Selección de bombas de vacío.
DEFINICIÓN Son dispositivos que generan vacío mediante la utilización de un motor electrónico. Una bomba de vacío extrae moléculas de gas de un volumen sellado, creando un vacío parcial. 27/04/2015 Selección de bombas de vacío.

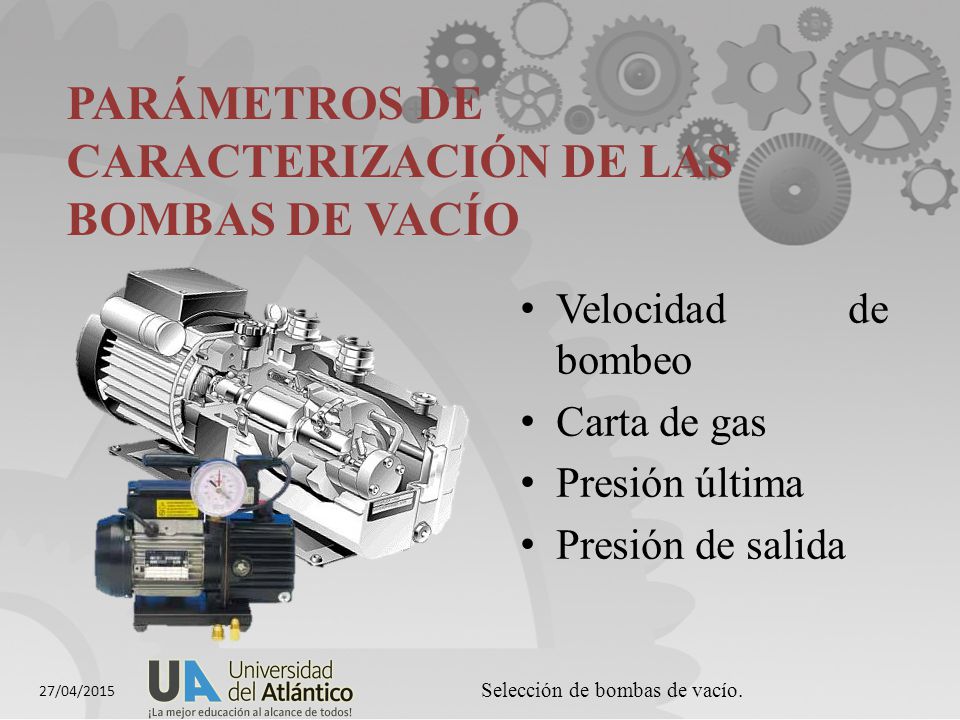

6 PARÁMETROS DE CARACTERIZACIÓN DE LAS BOMBAS DE VACÍO
Velocidad de bombeo Carta de gas Presión última Presión de salida 27/04/2015 Selección de bombas de vacío.

7 TIPOS DE BOMBAS DE VACÍO
Bombas de vacío de desplazamiento positivo. Bombas de vacío de transferencia de momentum. Bombas de vacío de captura. 27/04/2015 Selección de bombas de vacío.

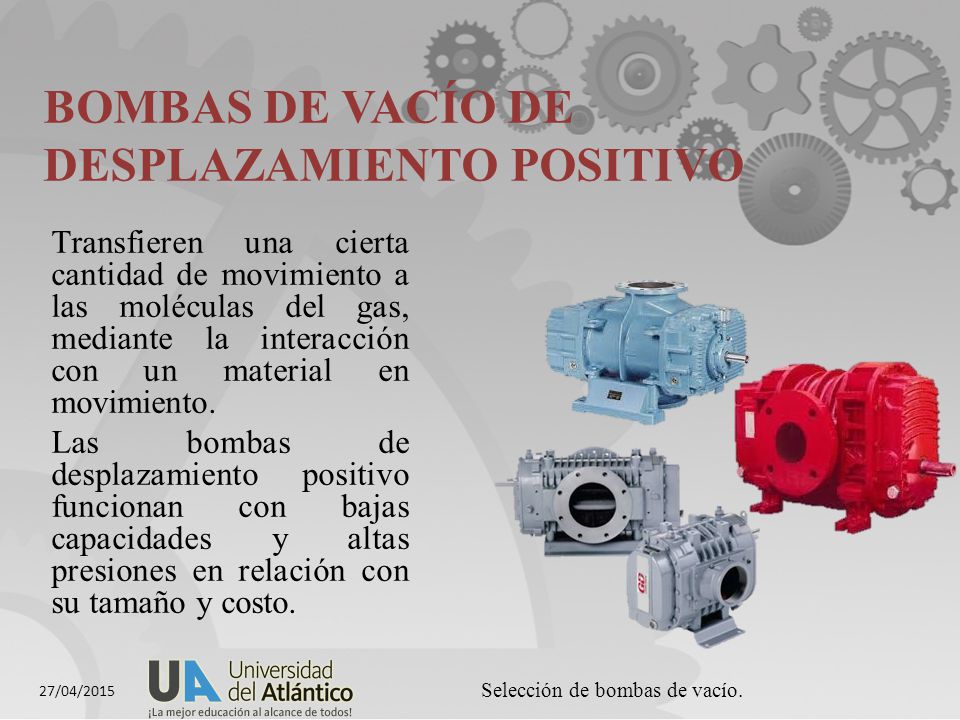

8 BOMBAS DE VACÍO DE DESPLAZAMIENTO POSITIVO
Transfieren una cierta cantidad de movimiento a las moléculas del gas, mediante la interacción con un material en movimiento. Las bombas de desplazamiento positivo funcionan con bajas capacidades y altas presiones en relación con su tamaño y costo. 27/04/2015 Selección de bombas de vacío.

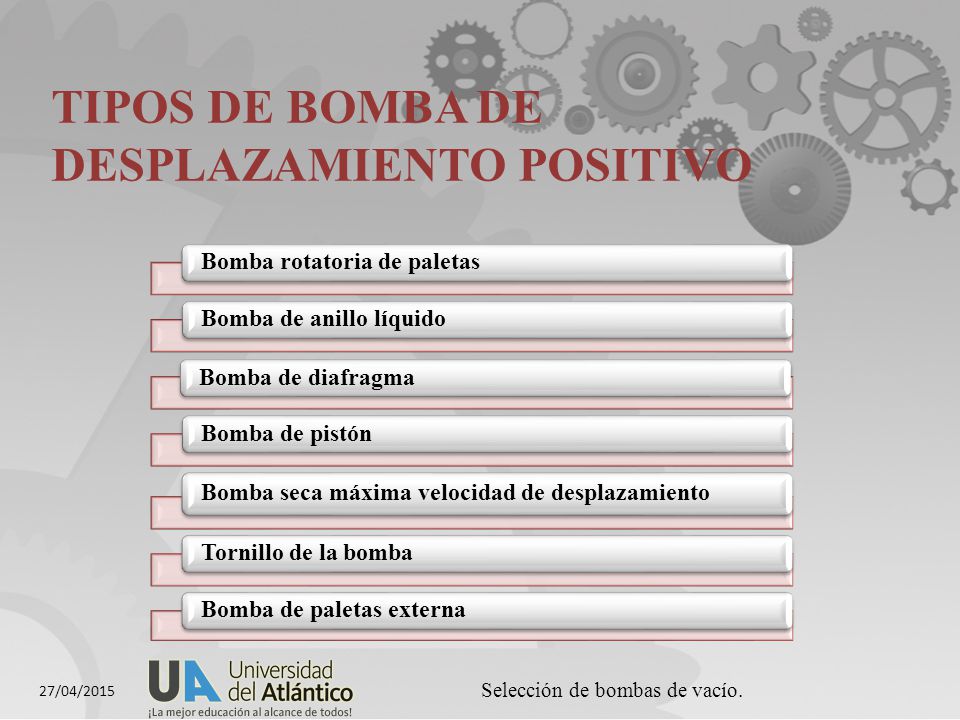

9 TIPOS DE BOMBA DE DESPLAZAMIENTO POSITIVO
Bomba rotatoria de paletas Bomba de anillo líquido Bomba de diafragma Bomba de pistón Bomba seca máxima velocidad de desplazamiento Tornillo de la bomba Bomba de paletas externa 27/04/2015 Selección de bombas de vacío.

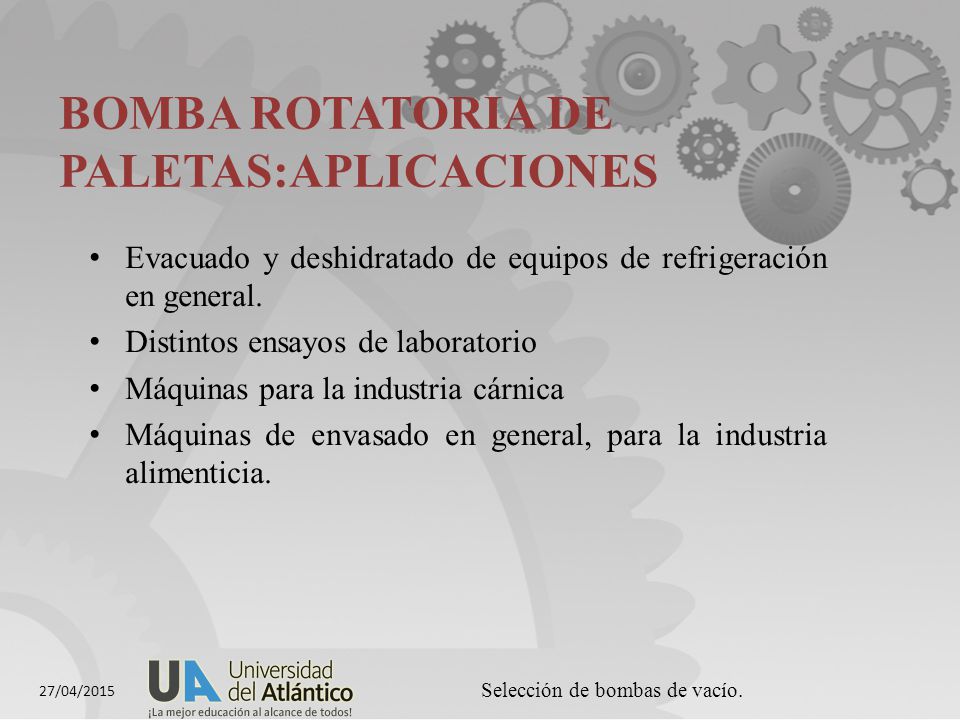

10 BOMBA ROTATORIA DE PALETAS:APLICACIONES
Evacuado y deshidratado de equipos de refrigeración en general.  Distintos ensayos de laboratorio Máquinas para la industria cárnica Máquinas de envasado en general, para la industria alimenticia. 27/04/2015 Selección de bombas de vacío.

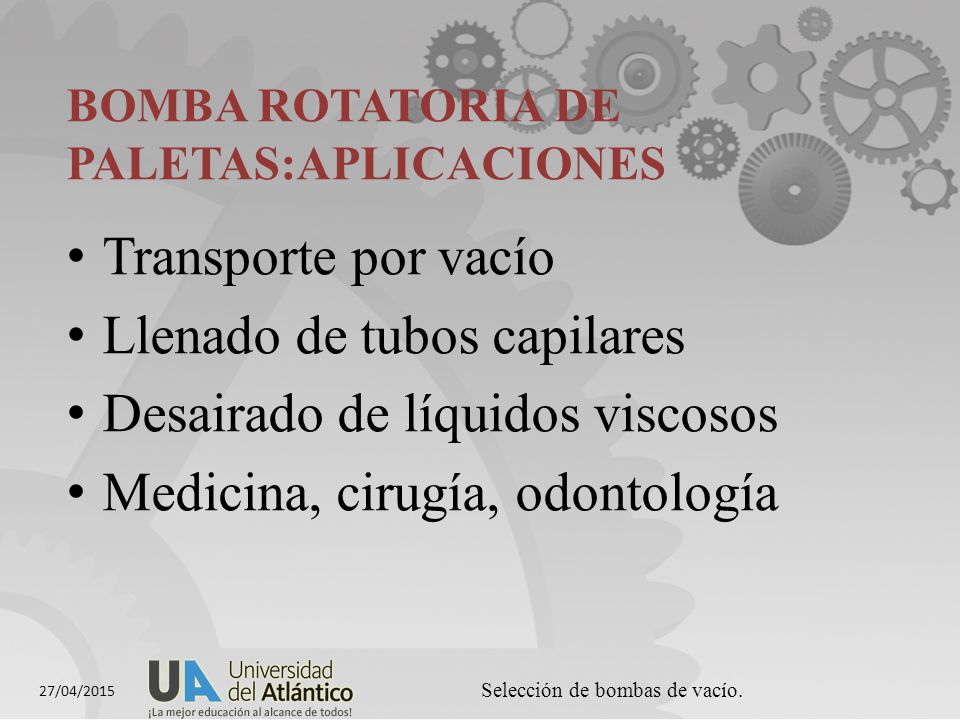

11 BOMBA ROTATORIA DE PALETAS:APLICACIONES
Transporte por vacío Llenado de tubos capilares Desairado de líquidos viscosos Medicina, cirugía, odontología 27/04/2015 Selección de bombas de vacío.

12 BOMBA DE ANILLO LÍQUIDO:APLICACIONES
Cocción y / o concentrado a baja temperatura de mosto, jaleas, dulces, jarabes, etc. Vacío central para clínicas médicas o laboratorios Máquinas para la industria cárnica. Desgasificado para la impregnación de madera u otro material poroso. 27/04/2015 Selección de bombas de vacío.

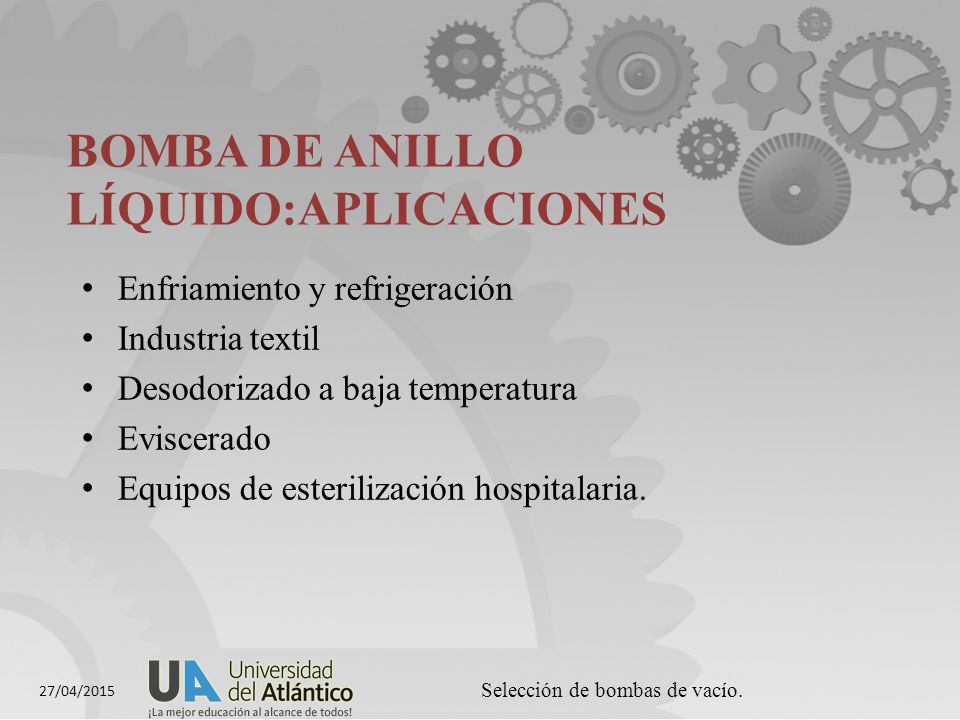

13 BOMBA DE ANILLO LÍQUIDO:APLICACIONES
Enfriamiento y refrigeración Industria textil Desodorizado a baja temperatura Eviscerado Equipos de esterilización hospitalaria. 27/04/2015 Selección de bombas de vacío.

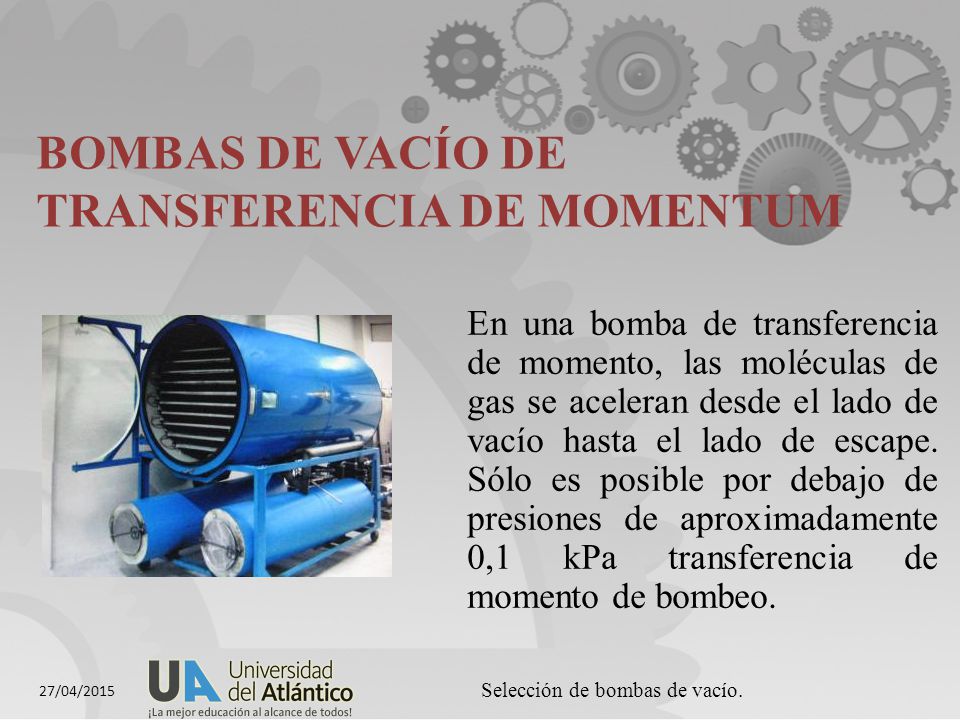

14 BOMBAS DE VACÍO DE TRANSFERENCIA DE MOMENTUM
En una bomba de transferencia de momento, las moléculas de gas se aceleran desde el lado de vacío hasta el lado de escape. Sólo es posible por debajo de presiones de aproximadamente 0,1 kPa transferencia de momento de bombeo. 27/04/2015 Selección de bombas de vacío.

15 TIPOS BOMBAS DE VACÍO DE TRANSFERENCIA DE MOMENTUM
Bomba de difusión Bomba turbomolecular 27/04/2015 Selección de bombas de vacío.

16 BOMBAS DE VACÍO DE CAPTURA
También llamadas bombas de atrapamiento, pueden ser bombas criogénicas, que utilizan temperaturas frías para condensar los gases a un estado sólido. Hay bombas químicas, que reaccionan con los gases para producir un residuo sólido, o bombas de ionización, que utilizan campos eléctricos fuertes para ionizar los gases y propulsar los iones en un sustrato sólido. 27/04/2015 Selección de bombas de vacío.

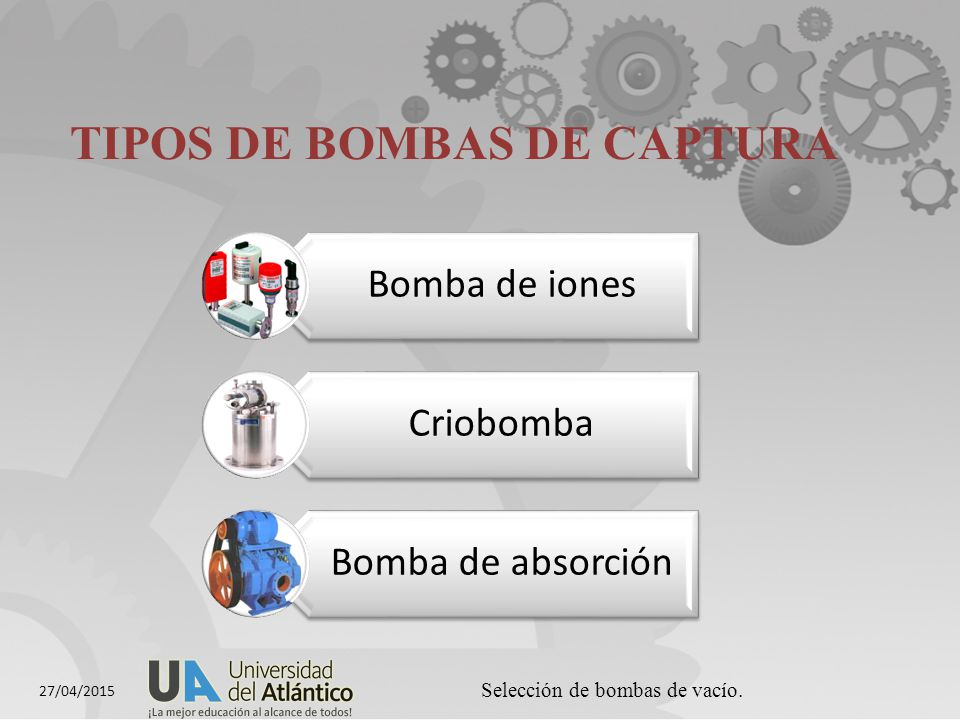

17 TIPOS DE BOMBAS DE CAPTURA
Bomba de iones Criobomba Bomba de absorción 27/04/2015 Selección de bombas de vacío.

18 Selección de bombas de vacío.

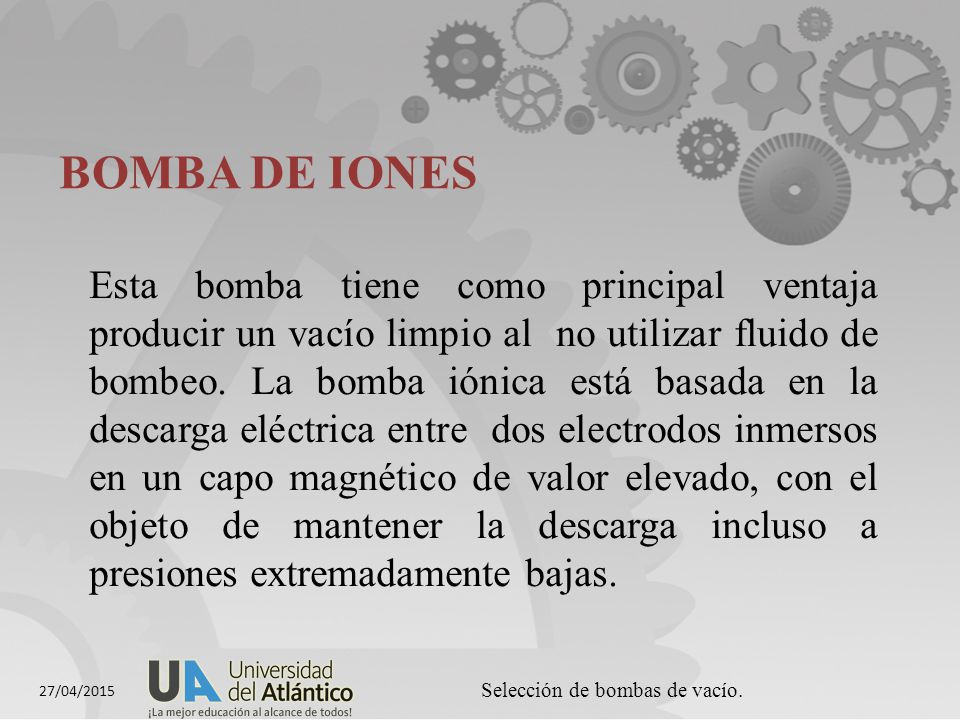

BOMBA DE IONES Esta bomba tiene como principal ventaja producir un vacío limpio al no utilizar fluido de bombeo. La bomba iónica está basada en la descarga eléctrica entre dos electrodos inmersos en un capo magnético de valor elevado, con el objeto de mantener la descarga incluso a presiones extremadamente bajas. 27/04/2015 Selección de bombas de vacío.

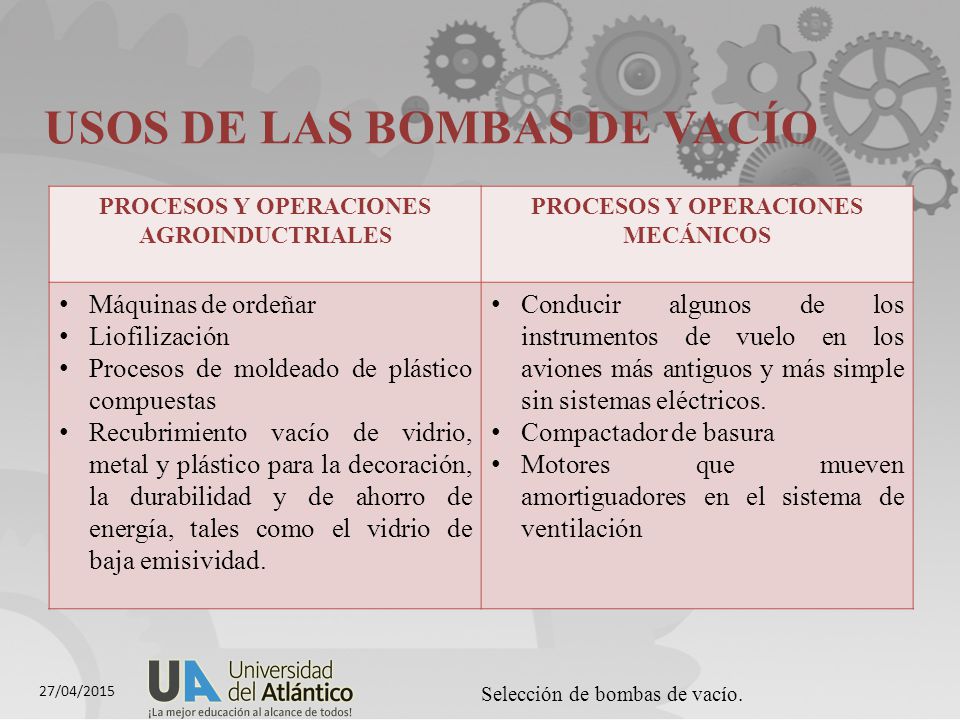

19 USOS DE LAS BOMBAS DE VACÍO
PROCESOS Y OPERACIONES AGROINDUCTRIALES PROCESOS Y OPERACIONES MECÁNICOS Máquinas de ordeñar Liofilización Procesos de moldeado de plástico compuestas Recubrimiento vacío de vidrio, metal y plástico para la decoración, la durabilidad y de ahorro de energía, tales como el vidrio de baja emisividad. Conducir algunos de los instrumentos de vuelo en los aviones más antiguos y más simple sin sistemas eléctricos. Compactador de basura Motores que mueven amortiguadores en el sistema de ventilación 27/04/2015 Selección de bombas de vacío.

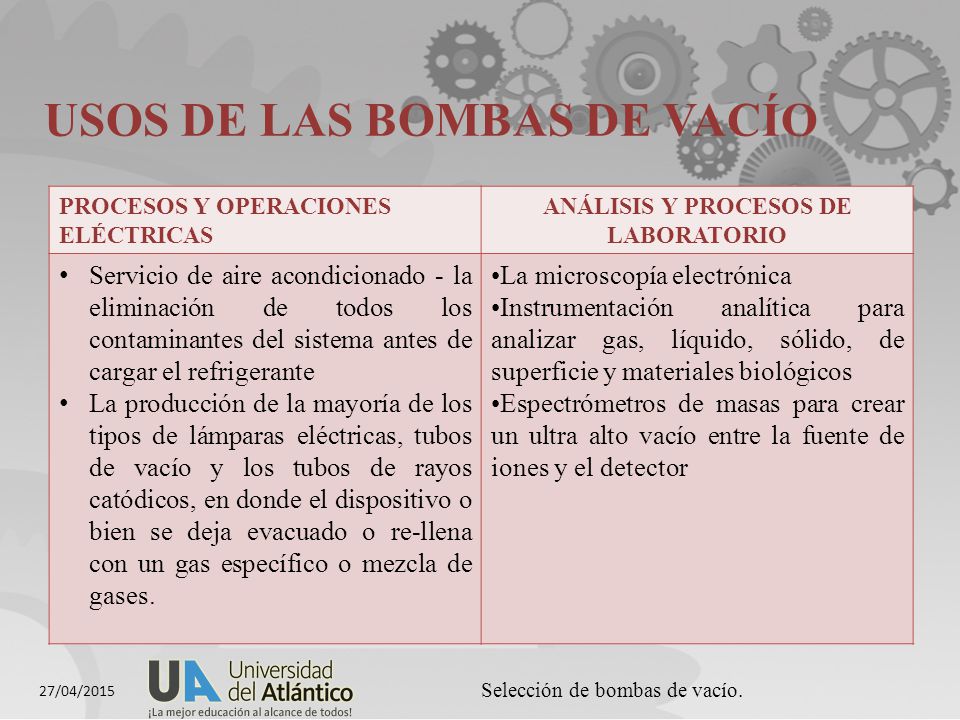

20 USOS DE LAS BOMBAS DE VACÍO
PROCESOS Y OPERACIONES ELÉCTRICAS ANÁLISIS Y PROCESOS DE LABORATORIO Servicio de aire acondicionado - la eliminación de todos los contaminantes del sistema antes de cargar el refrigerante La producción de la mayoría de los tipos de lámparas eléctricas, tubos de vacío y los tubos de rayos catódicos, en donde el dispositivo o bien se deja evacuado o re-llena con un gas específico o mezcla de gases. •La microscopía electrónica •Instrumentación analítica para analizar gas, líquido, sólido, de superficie y materiales biológicos •Espectrómetros de masas para crear un ultra alto vacío entre la fuente de iones y el detector 27/04/2015 Selección de bombas de vacío.

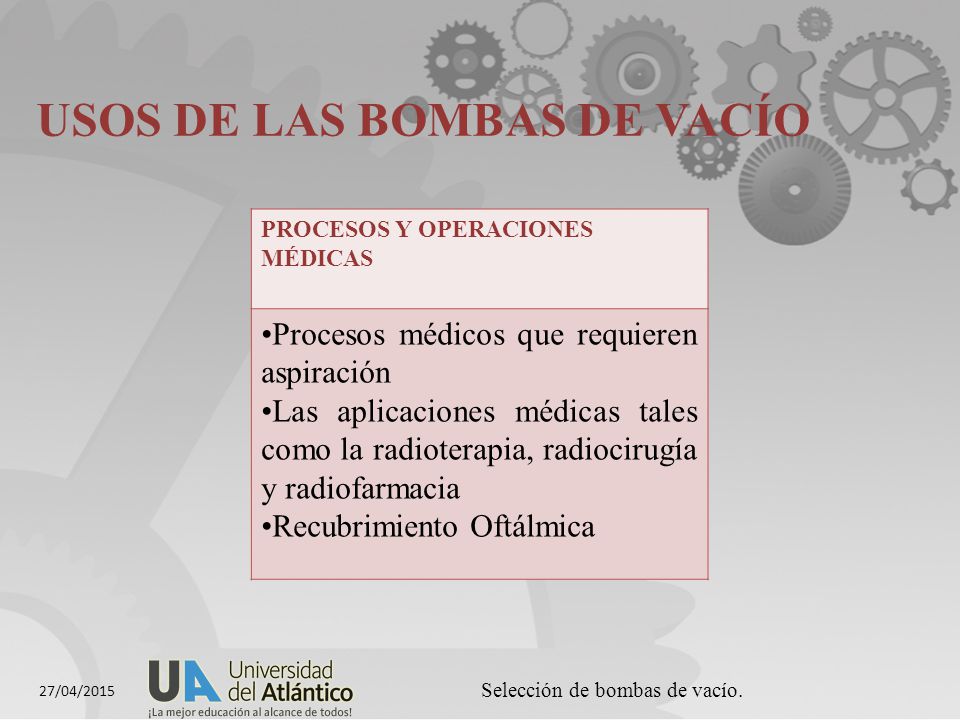

21 USOS DE LAS BOMBAS DE VACÍO
PROCESOS Y OPERACIONES MÉDICAS •Procesos médicos que requieren aspiración •Las aplicaciones médicas tales como la radioterapia, radiocirugía y radiofarmacia •Recubrimiento Oftálmica 27/04/2015 Selección de bombas de vacío.

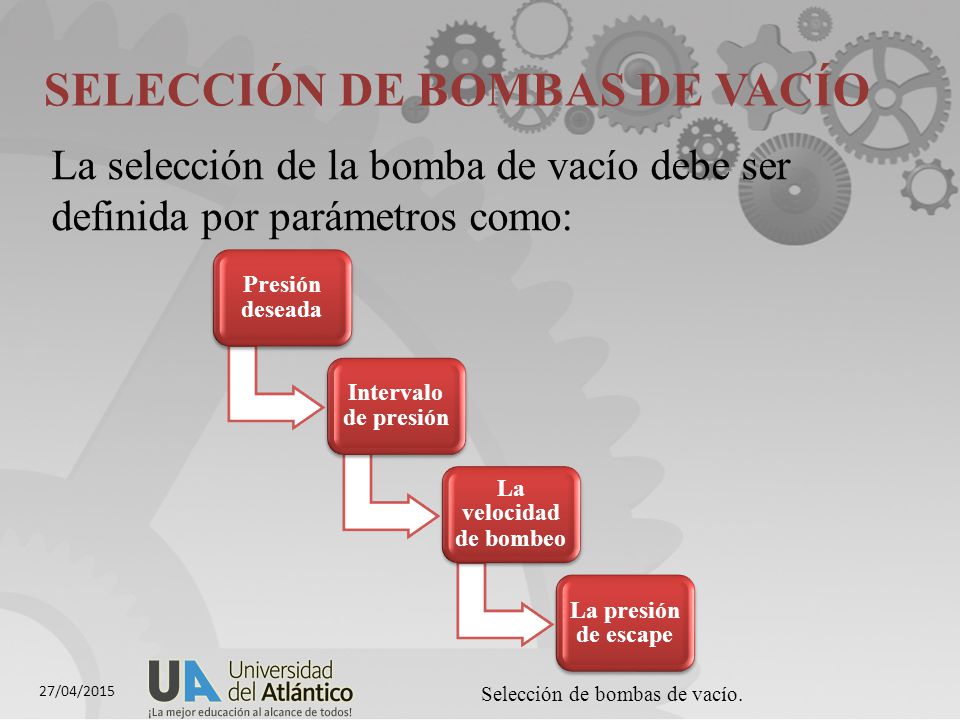

22 SELECCIÓN DE BOMBAS DE VACÍO
La selección de la bomba de vacío debe ser definida por parámetros como: Presión deseada Intervalo de presión La velocidad de bombeo La presión de escape 27/04/2015 Selección de bombas de vacío.

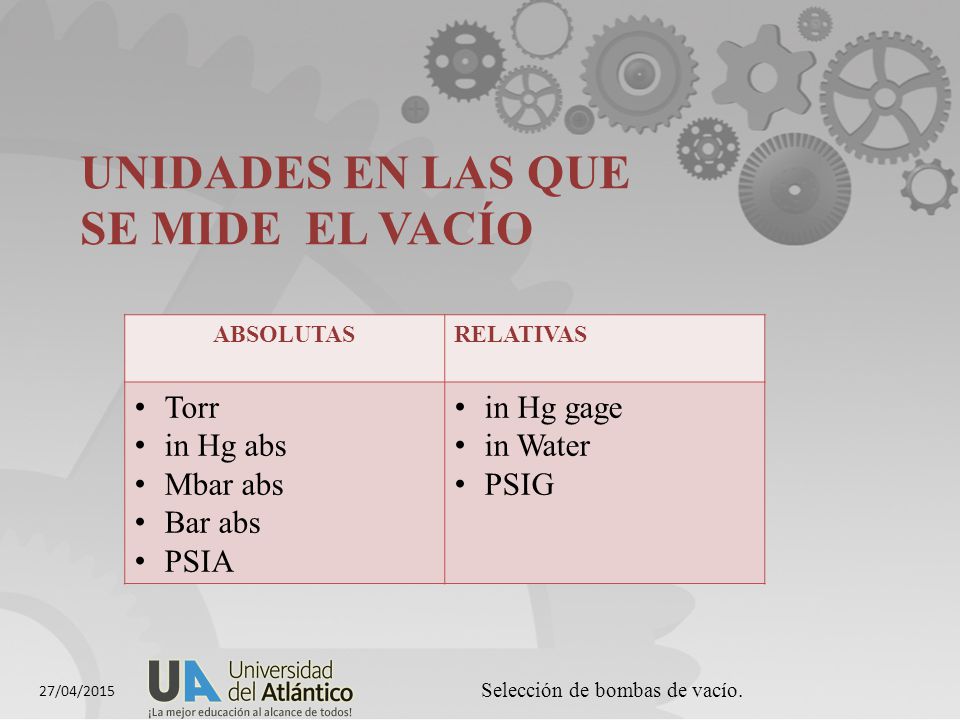

23 UNIDADES EN LAS QUE SE MIDE EL VACÍO
ABSOLUTAS RELATIVAS Torr in Hg abs Mbar abs Bar abs PSIA in Hg gage in Water PSIG 27/04/2015 Selección de bombas de vacío.

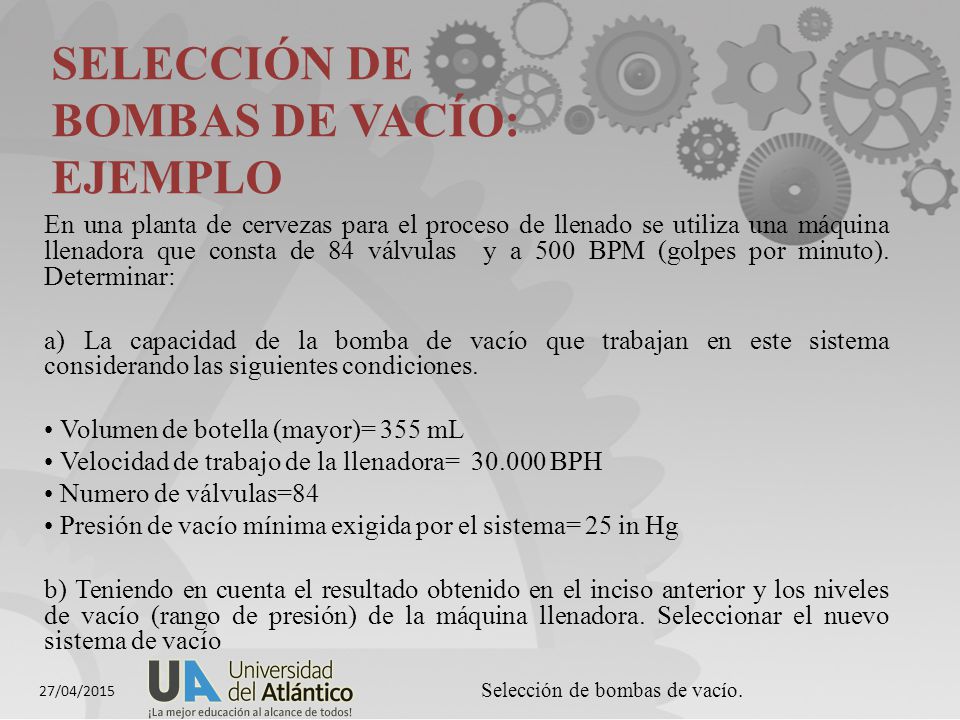

24 SELECCIÓN DE BOMBAS DE VACÍO: EJEMPLO
En una planta de cervezas para el proceso de llenado se utiliza una máquina llenadora que consta de 84 válvulas y a 500 BPM (golpes por minuto). Determinar: a) La capacidad de la bomba de vacío que trabajan en este sistema considerando las siguientes condiciones. • Volumen de botella (mayor)= 355 mL • Velocidad de trabajo de la llenadora= BPH • Numero de válvulas=84 • Presión de vacío mínima exigida por el sistema= 25 in Hg b) Teniendo en cuenta el resultado obtenido en el inciso anterior y los niveles de vacío (rango de presión) de la máquina llenadora. Seleccionar el nuevo sistema de vacío 27/04/2015 Selección de bombas de vacío.

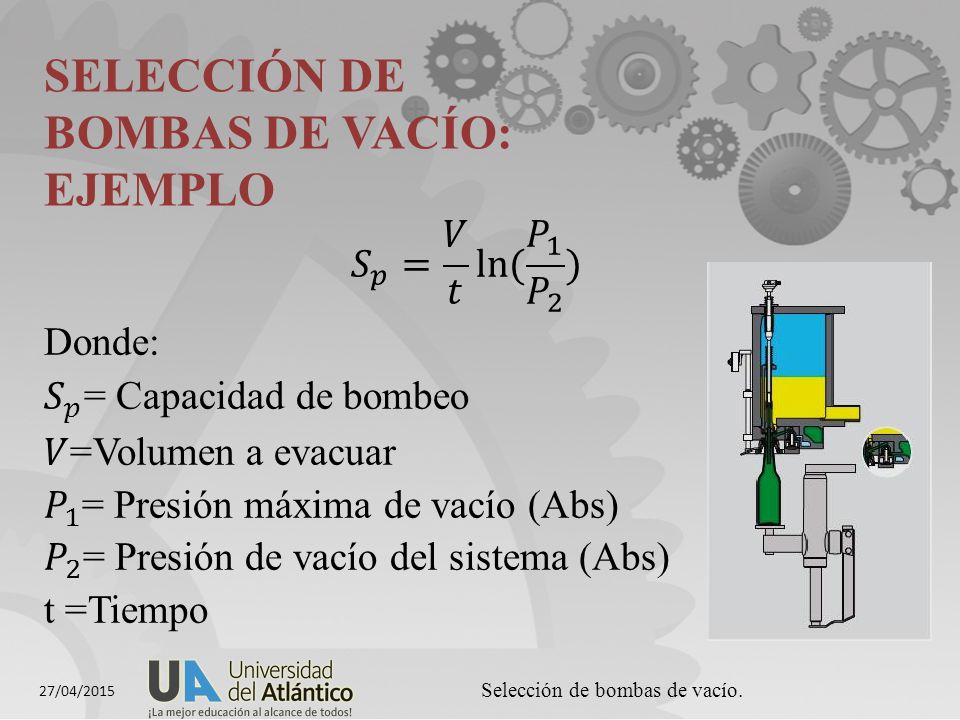

25 SELECCIÓN DE BOMBAS DE VACÍO: EJEMPLO
𝑆 𝑝 = 𝑉 𝑡 ln ( 𝑃 1 𝑃 2 ) Donde: 𝑆 𝑝 = Capacidad de bombeo 𝑉=Volumen a evacuar 𝑃 1 = Presión máxima de vacío (Abs) 𝑃 2 = Presión de vacío del sistema (Abs) t =Tiempo 27/04/2015 Selección de bombas de vacío.

26 SELECCIÓN DE BOMBAS DE VACÍO: EJEMPLO
5 HP 7,5 HP 10 HP 27/04/2015 Selección de bombas de vacío.

27 ¡GRACIAS!
