1 LIC. EN D. DELFINO VILCHIS PICHARDO
MODULO DE BALÍSTICA LIC. EN D. DELFINO VILCHIS PICHARDO PERITO CRIMINALISTA.

2 BALÍSTICA ES LA CIENCIA QUE ESTUDIA EL MOVIMIENTO DE LOS PROYECTILES, DE LAS ARMAS DE FUEGO Y LOS FENÓMENOS QUE CON ELLOS SE RELACIONAN PARA SU ESTUDIO SE DIVIDE EN: BALÍSTICA INTERIOR BALÍSTICA EXTERIOR BALÍSTICA DE EFECTOS

3 BALÍSTICA INTERIOR LA BALÍSTICA INTERIOR ESTUDIA LOS FENÓMENOS QUE MOMENTO OCURREN EN EL INTERIOR DEL ARMA DESDE EL DE LA PERCUSIÓN, LA IGNICIÓN, LA DEFLAGRACIÓN DE LA PÓLVORA, EL DESARROLLO DE LOS GASES. TODO ELLO A TRAVÉS DEL ESTUDIO DEL PROYECTIL DENTRO DEL CAÑÓN DEL ARMA.

4 BALÍSTICA EXTERIOR LA BALÍSTICA EXTERIOR ESTUDIA TODO LO QUE SUCEDE CON UN PROYECTIL DESDE EL MOMENTO EN QUE ABANDONA LA BOCA DEL CAÑÓN Y DURANTE SU TRAYECTORIA.

5 MOMENTOS FUNDAMENTALES DEL FENOMENO BALISTICO INTERIOR
EL PERCUTOR IMPULSADO POR SU MECANISMO GOLPEA SOBRE LA CAPSULA DETONANDO EL FULMINANTE AL PRODUCIRSE UNA EXPLOSIÓN ESTA PASA E INCENDIA LA CARGA DE PROYECCIÓN LOS GASES AL BUSCAR UN ESCAPE IMPULSAN AL PROYECTIL HACIA EL FRENTE DONDE LA RESISTENCIA ES MENOR EL RAYADO LE DA DIRECCIÓN Y ROTACIÓN AL PROYECTIL EL CASCO ES EYECTADO POR EL EXTRACTOR ATREVES DE LA VENTANA DE EXPULSIÓN

6 CAÑÓN COMO PARTE PRINCIPAL DE LAS ARMAS DE FUEGO, EL CAÑÓN ES UN TUVO METÁLICO DE ACERO TEMPLADO QUE SIRVE PARA RESISTIR LAS ALTAS TEMPERATURAS QUE DESARROLLA LA PÓLVORA CUANDO SE PRODUCE EL DISPARO Y QUE IMPULSA A LA BALA A TRAVÉS DE ESTE. EL CAÑÓN TIENE EN SU EXTREMO POSTERIOR LA RECAMARA, LUGAR DONDE SE ALOJA EL CARTUCHO Y EN SU INTERIOR, EL ANIMA, QUE PUEDE SER RAYADA O LISA.

7 RAYADO O ESTRIAS SON LOS CANALES EN FORMA DE ESPIRAL AL INTERIOR DEL CAÑÓN VARIANTES EN NUMERO ( A PARTIR DE 2) Y ORIENTACIÓN EN EL SENTIDO DE SU DIRECCIÓN, ESTAS LE IMPRIMEN AL PROYECTIL UN MOVIMIENTO ROTATORIO PARA LOGRAR UN MAYOR ALCANCE Y PRECISIÓN EN EL DISPARO

8 TIPOS DE RAYADO DESTRORSUM SINEXTRORSUM DE PASO CONSTANTE
DE PASO POLIGONAL DE PASO PROGRESIVO

9 ESQUEMA ESTRIA O RAYA ANIMA TABIQUE MESA FLANCO

10 CALIBRE EL CALIBRE EN LAS ARMAS DE FUEGO ESTA DETERMINADO POR EL DIÁMETRO DEL INTERIOR DEL CAÑÓN Y SE MIDE DE MESA A MESA, Y POR EL DIÁMETRO MAYOR DE LA BALA Y SE MIDE EN MILÍMETROS O PULGADAS EJEMPLO: 9MM .50”

11 SOBREPRESIONES DESPUÉS DE LA IGNICIÓN LA PÓLVORA DEFLAGRA EN EL INTERIOR DEL CARTUCHO TRANSFORMÁNDOSE EN GASES QUE GENERAN LA ENERGÍA SUFICIENTE PARA IMPULSAR AL PROYECTIL AL TRANSFORMARSE EN GASES LA PÓLVORA AUMENTA SU VOLUMEN DE 200 A 800 VECES Y GENERA UNA PRESIÓN QUE VA DE LOS 2300 A LOS 3900 K/cm2 AL EXCEDER DEMASIADO ESTA PRESIÓN SE PRODUCE LO QUE COMÚNMENTE SE CONOCE COMO REVENTAMIENTO O ABOMBAMIENTO DEL CAÑÓN Y DEL CASCO DEJANDO EL ARMA INUTILIZADA ESTE FENÓMENO SE DA DEBIDO A UNA OBSTRUCCIÓN EN EL CAÑÓN O UN EXCESO DE CARGA DE PROYECCIÓN EN EL CARTUCHO

12 EL CARTUCHO SE LE DEFINE COMO LA UNIDAD DE CARGA DE UN ARMA DE FUEGO Y SE COMPONE DE : BALA CASCO CARGA DE PROYECCIÓN FULMINANTE

13 CARTUCHO DE ESCOPETA

14 PARTES DEL CARTUCHO 1. BALA 2. CUELLO O GOLETTE 3. CASCO 4. PÓLVORA
5. CAPSULA INICIADORA 6. CULOTE VISTA AMPLIADA DE LA CAPSULA INICIADORA Y EL CULOTE 2 3 4 6 5 1

15 CLASIFICASION DE LOS CARTUCHOS
POR EL NUMERO DE PROYECTILES POR EL SISTEMA DE PERCUSIÓN POR LA FORMA DEL PROYECTIL POR SUS FUNCIONES Y EFECTOS QUE PRODUCEN

16 POR EL NUMERO DE PROYECTILES
CARTUCHOS DE PROYECTILES MÚLTIPLES CARTUCHOS DE PROYECTIL ÚNICO

17 POR SU SISTEMA DE PERCUSION
PERCUSIÓN CENTRAL PERCUSIÓN ANULAR O PERIFÉRICA

18 POR LA FORMA DEL PROYECTIL
FULL METAL JACKED ROUND NOSE JACKETED HOLLOW POINT

19 LA POLVORA COMPUESTO EXPLOSIVO ELABORADO A BASE DE :
NITRATO DE POTASIO AZUFRE CARBÓN VEGETAL

20 TIPOS DE POLVORAS DE BASE SIMPLE DE DOBLE BASE DE TRIPLE BASE

21 GRANOS DE PÓLVORA CILÍNDRICA
GRANOS DE PÓLVORA LAMINADA

22 GENERALIDADES LA BALÍSTICA EXTERIOR SE INICIA EN EL TIEMPO EN QUE EL PROYECTIL ABANDONA LA BOCA EL CAÑÓN ROTANDO SOBRE SU EJE PARA UNA MAYOR ESTABILIZACIÓN Y CONSIGUIENTE PRECISIÓN; REALIZANDO UN RECORRIDO EN EL ESPACIO. UNA BALA ROMPE LA BARRERA DEL SONIDO CUANDO VIAJA A UNA VELOCIDAD SUPERIOR A LOS 1,128 PIES POR SEGUNDO (344 M/S). LAS VELOCIDADES DE LOS PROYECTILES EN LAS ARMAS CORTAS GENERALMENTE OSCILAN ENTRE LOS 200 A 400 M/S Y EN LAS ARMAS LARGAS 600 A 1000 M/S

23 DEFINICIONES TRAYECTORIA:
SE LE DENOMINA ASI AL RECORRIDO QUE REALIZA EL PROYECTIL EN EL ESPACIO, DESDE EL MOMENTO EN QUE ABANDONA EL ARMA HASTA SU CAÍDA. TRAYECTO: SE LE DENOMINA ASÍ AL RECORRIDO QUE REALIZA EL PROYECTIL EN EL INTERIOR DE LOS CUERPOS QUE IMPACTA.

24 ELEMENTOS DE LA TRAYECTORIA
1.-PLANO HORIZONTAL DEL CAÑÓN 2.-ORIGEN 3.-VÉRTICE 4.-RAMA ASCENDENTE 5.-RAMA DESCENDENTE 6.-ORDENADA 7.-ORDENADA MAYOR 8.-ANGULO DE CAÍDA 9.-ALCANCE 10.-REBOTE

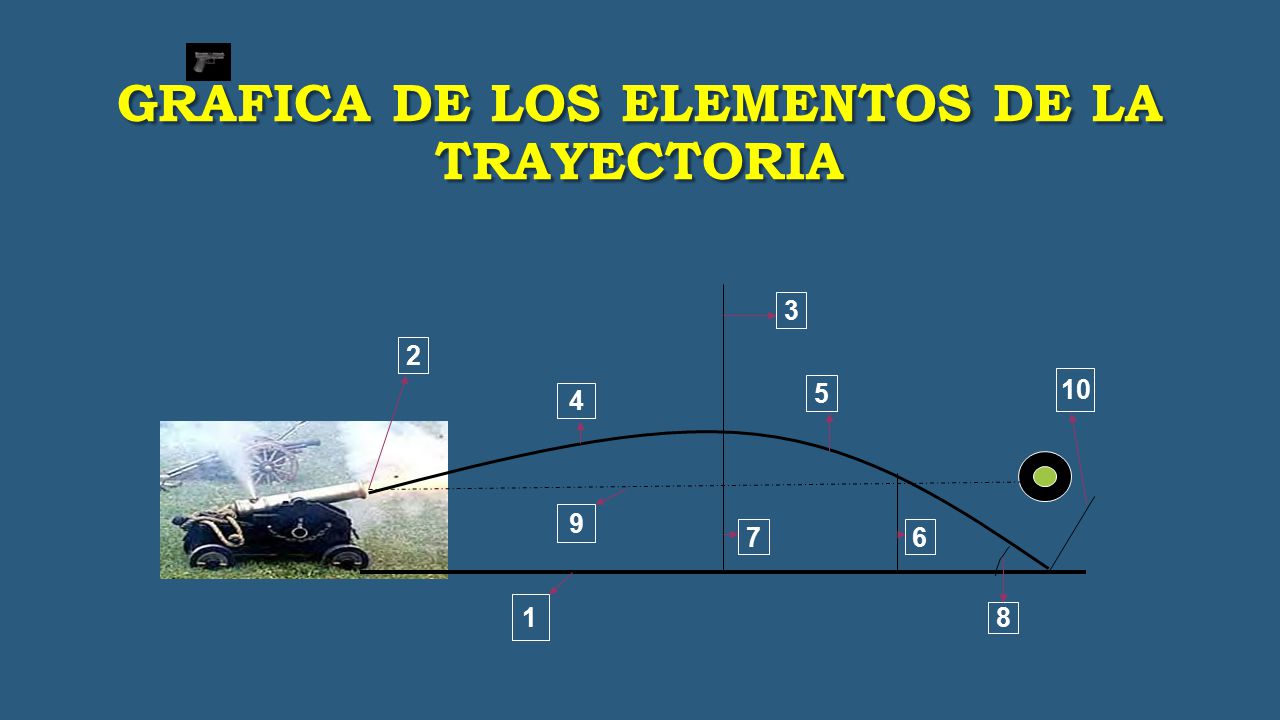

25 GRAFICA DE LOS ELEMENTOS DE LA TRAYECTORIA
3 2 10 5 4 9 7 6 1 8

26 MOVIMIENTOS DEL PROYECTIL DURANTE SU TRAYECTORIA
MOVIMIENTO DE ROTACIÓN ES LA CAPACIDAD QUE TIENE EL PROYECTIL PARA GIRAR SOBRE SU PROPIO EJE, GENERALMENTE POR ENCIMA DE LAS 100,000 REVOLUCIONES POR MINUTO. ESTO SE LOGRA GRACIAS AL RAYADO EN EL INTERIOR DEL CAÑON.

27 BALISTICA FORENSE ES LA RAMA AUXILIAR DE LA CRIMINALISTICA Y ESTUDIA LOS INDICIOS DEL ORDEN BALÍSTICO (ARMAS Y SUS CARTUCHOS, LESIONES PRODUCIDAS POR DISPAROS DE ARMAS DE FUEGO ETC.) DE UN HECHO DELICTIVO

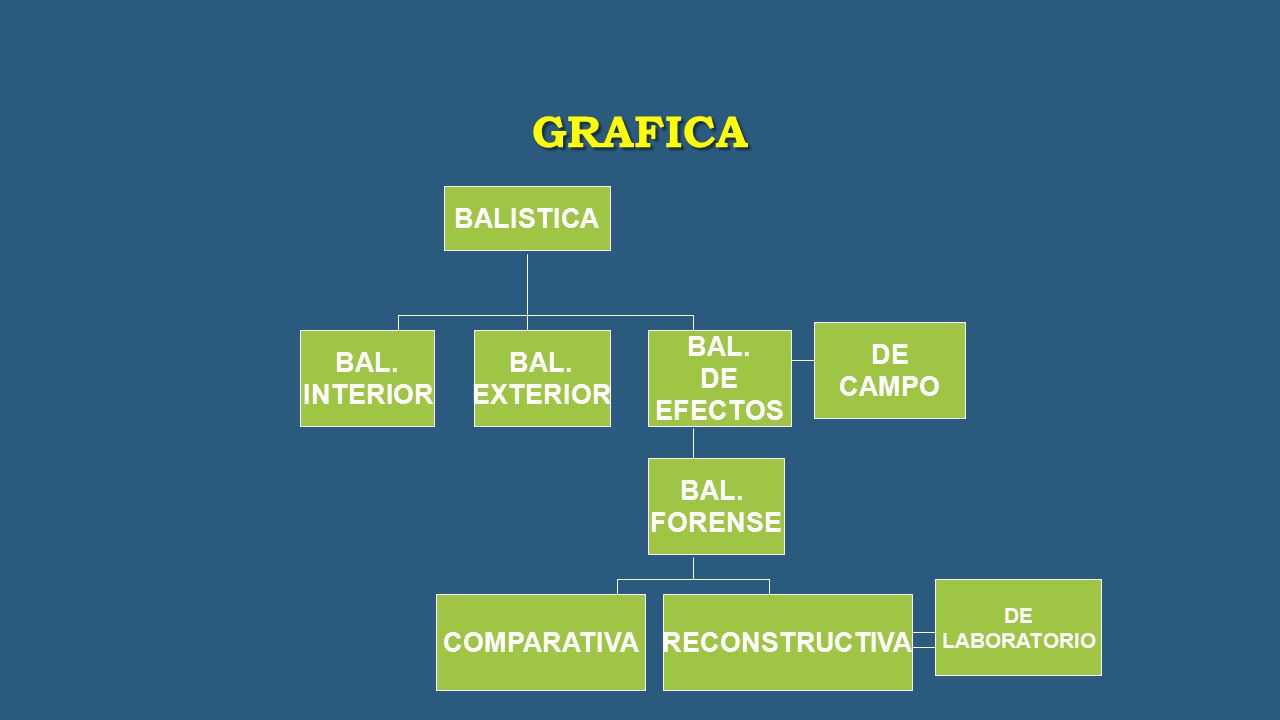

28 GRAFICA BALISTICA DE CAMPO BAL. INTERIOR BAL. EXTERIOR BAL. DE EFECTOS
FORENSE DE LABORATORIO COMPARATIVA RECONSTRUCTIVA

29 BALÍSTICA COMPARATIVA

30 BALISTICA RECONSTRUCTIVA

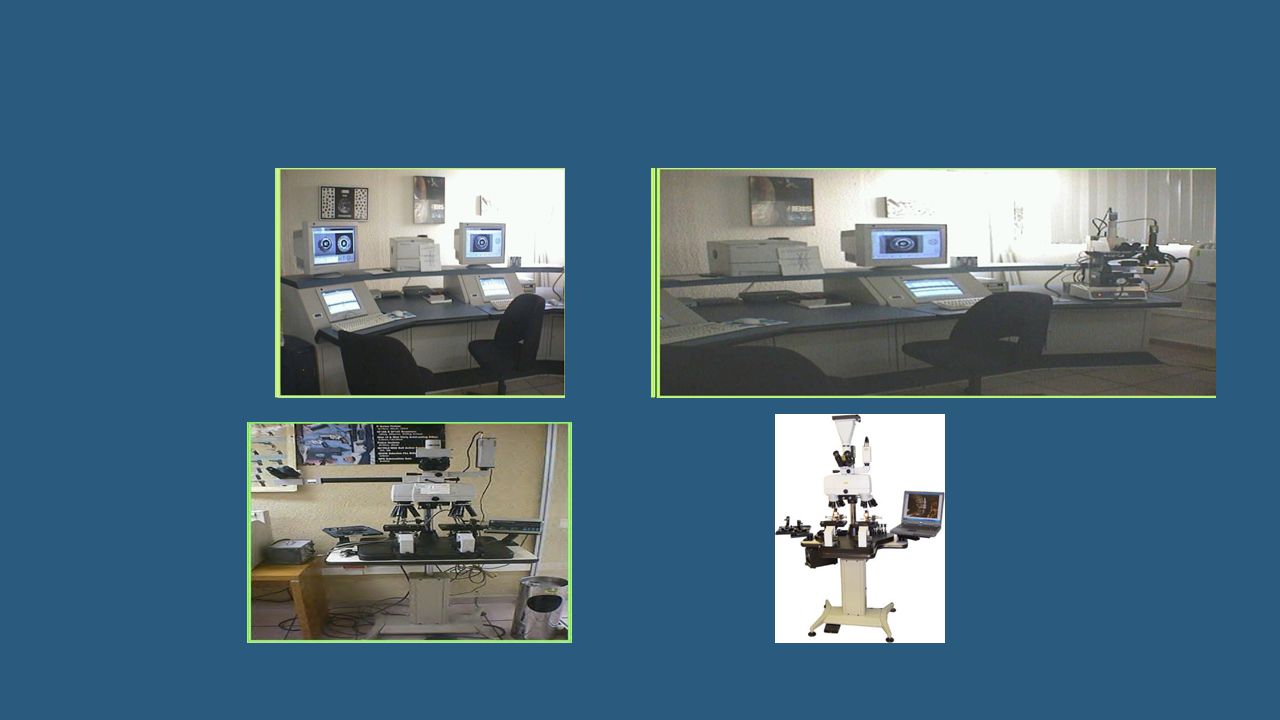

31

32 LESIONES POR ARMAS DE FUEGO
EN LOS CASOS QUE INTERVIENEN LAS ARMAS DE FUEGO, EL ESTUDIO DE LAS HERIDAS APORTARÁN VALIOSA INFORMACIÓN, NO SOLO PARA DETERMINAR LA CAUSA DE MUERTE SINO TAMBIÉN PARA ESPECIFICAR ORIFICIOS DE ENTRADA, DE SALIDA, DISTANCIA DE DISPARO, POSIBLES TRAYECTORIAS, ÁNGULOS DE INCIDENCIA, ETC.

33 ESQUEMA LESIONES POR PROYECTIL DE ARMA DE FUEGO L.TIPICAS ATIPICAS
PROYECTIL UNICO PROYECTILES MULTIPLES

34 ELEMENTOS QUE INTEGRAN UN DISPARO
EN LA COMBUSTIÓN DE LA PÓLVORA SE PRODUCE:  1) GASES DE EXPLOSIÓN. 2) LLAMA. 3) GRANOS DE PÓLVORA. 4) NEGRO DE HUMO.

35 EFECTOS EN LOS CUERPOS VIVOS
EN BALÍSTICA, LOS CUERPOS SE CONSIDERAN COMPUESTOS DE PARTES BLANDAS, HUESOS Y ÓRGANOS VITALES. LA VELOCIDAD Y LA MASA ESTÁN RELACIONADAS CON LA CAPACIDAD DE LESIONAR. LA VELOCIDAD ES MÁS SIGNIFICATIVA, ESTO SE EXPLICA POR LA TEORÍA DE LA ENERGÍA CINÉTICA

36 EFECTOS DE PENETRACION
LAS BALAS DISPARADAS POR ARMAS LARGAS PRODUCEN UN EFECTO EXPLOSIVO, CON DESTRUCCIÓN DE PIEL Y TEJIDOS ADYACENTES, PRODUCIENDO ROTURAS RADIALES A LA PERFORACIÓN. LA CAUSA PRINCIPAL: ROTACIÓN A MAYOR VELOCIDAD, MAYOR RUPTURA AL X EL CUERPO, LA BALA IMPARTE LA EC Y PRODUCE UNA CAVIDAD PERMANENTE Y UNA CAVIDAD TEMPORAL TEMPORAL + GRANDE QUE SU DIÁMETRO (HASTA 30 VECES), MEDIANTE EL LANZAMIENTO DEL TEJIDO HACIA ATRÁS (“CHAPOTEO DE COLA”)

37 CAVIDAD TEMPORAL LA CAVIDAD TEMPORAL PUEDE CAUSAR DAÑOS SEVEROS EN VASOS SANGUÍNEOS, NERVIOS Y ÓRGANOS DISTANTES DE LA TRAYECTORIA DE LA BALA.

38 CAVIDAD PERMANENTE LA CAVIDAD PERMANENTE ESTA COMPUESTA GENERALMENTE POR EL ORIFICIO DE ENTRADA ,EL TARYECTO DEL PROYECTIL Y EL ORFICIO E SALIDA

39 ORIFICIO DE ENTRADA LAS CARACTERÍSTICAS MÁS IMPORTANTES PARA DIFERENCIAR, UN ORIFICIO DE ENTRADA AL DE UNO DE SALIDA, SON AQUELLAS CONSTITUIDAS POR LOS ELEMENTOS PROPULSADOS JUNTO CON EL PROYECTIL ANTES MENCIONADO: EL ANILLO DE FISH , COMPUESTO POR EL HALO DE ENJUAGAMIENTO Y EL HALO DE CONTUSIÓN EL TATUAJE , Y EL FALSO TATUAJE . DEBERÁN MANTENERSE SIEMPRE PRESENTES LAS DIFERENCIAS QUE SE PRODUCEN EN ESTOS RASTROS AL SER UN DISPARO PRE O POST- MORTEM, SU DISTANCIA, Y EL ESTADO DE LIMPIEZA DEL ARMA EMPLEADA.

40 ORIFICIO DE ENTRADA

41 ORIFICIO DE SALIDA ORIFICIO DE SALIDA
PRESENTAN UN TAMAÑO E IRREGULARIDAD MAYOR AL DE ENTRADA. ESTO SE DEBE A QUE EL PROYECTIL EN SU RECORRIDO POR EL INTERIOR DEL CUERPO ROTA SOBRE SU EJE, SE DEFORMA POR LOS MÚLTIPLES IMPACTOS CONTRA LOS TEJIDOS BIOLÓGICOS, Y ARRASTRA PARTE DE ESTOS ÚLTIMOS. EN LA MAYORÍA DE LOS CASOS TAMBIÉN ES ÚNICO, PERO EXISTEN MAS PROBABILIDADES DE QUE SE FRAGMENTE EN EL INTERIOR SALIENDO TODOS O PARTE DE DICHOS FRAGMENTOS. SUPERFICIALMENTE EL ORIFICIO ES IRREGULAR Y DE LABIOS REVERTIDOS.

42 DISTANCIA DEL DISPARO EL PROYECTIL QUE ES IMPULSADO A TRAVÉS DEL ÁNIMA DE LA BOCA DEL CAÑÓN Y LOS GASES PRODUCTO DE LA DEFLAGRACIÓN DE LA PÓLVORA, RESULTANTE DE LA COMBUSTIÓN, SEMI DEFLAGRADA Y SIN COMBUSTIONAR, FRAGMENTOS DE PROYECTIL Y ENCAMISADOS, COMPUESTOS DEL FULMINANTE , COBRE Y NÍQUEL EVAPORIZADOS DEL CASQUILLO, Y OTROS POSIBLES RESTOS CARACTERÍSTICOS DE LA MUNICIÓN O DEL ESTADO DEL CAÑÓN. CADA UNO DE ESTOS COMPUESTOS NOS PERMITIRÁN DETERMINAR EN UNA PRIMERA INSTANCIA CUAL FUE EL ORIFICIO DE ENTRADA, PERO A CONTINUACIÓN, DADAS LAS CARACTERÍSTICAS FÍSICAS DE CADA UNO PODREMOS UTILIZARLOS PARA LA DETERMINACIÓN DE LA DISTANCIA DE DISPARO. CON ESTE FIN ANALIZAREMOS LAS POSIBILIDADES EN 4 DISTANCIAS BÁSICAS DE TIRO: EN APOYO , DE CONTACTO , A CORTA DISTANCIA, HASTA UN METRO EN LUGAR CERRADO Y A LARGA DISTANCIA, EXISTE LA POSIBILIDAD DE PERDER LA POR EL MEDIO AMBIENTE.

43 DISPARO DE APOYO SE ENTIENDE COMO TAL, AL DISPARO EFECTUADO CON LA BOCA DEL ARMA APLICADA CONTRA EL CUERPO DE LA VÍCTIMA. LAS CARACTERÍSTICAS QUE SE PRODUCEN SON: ANILLO DE FISH, HALO DE CONTUSIÓN Y DE ENJUGAMIENTO DISPARO DE APOYO

44 DISPARO DE APOYO

45 DISPARO A CORTA DISTANCIA
EFECTUADO A MUY CORTA DISTANCIA QUE CONFORME AL TIPO DE DAÑO Y CARGA DEL PROYECTIL OCASIONA UNA QUEMADURA DEL PLANO DE LA ROPA Y CORPORAL. SUS CARACTERÍSTICAS SON MUY SIMILARES A LAS DESCRIPTAS EN LOS DISPAROS DE CONTACTO, PERO A MEDIDA QUE EL ARMA SE ALEJA DEL CUERPO COMIENZA A PRESENTAR CARACTERÍSTICAS PROPIAS DE LOS DISPAROS A CORTA DISTANCIA D.C.D.

46 DISPARO A CORTA DISTANCIA

47 DISPARO A CORTA DISTANCIA

48 DISPARO A CORTA DISTANCIA

49 DISPARO DE CONTACTO CONTACTO CUANDO EL DISPARO ES PRODUCIDO CONTRA UNA TABLA ÓSEA, LOS GASES QUE INGRESAN EN EL ORIFICIO DE ENTRADA SE REFLEJAN EN DICHO PLANO SUBYACENTE GENERANDO UNA PRESIÓN TAL ENTRE EL HUESO Y LA PIEL, QUE RETORNA HACIA EL LUGAR DONDE SE PRODUJO EL DISPARO PRODUCIENDO UNA LESIÓN DE DESGARRO EN FORMA DE ESTRELLA DE BORDES CONTUSOS, IRREGULARES Y DENTADOS

50 DISPARO DE CONTACTO

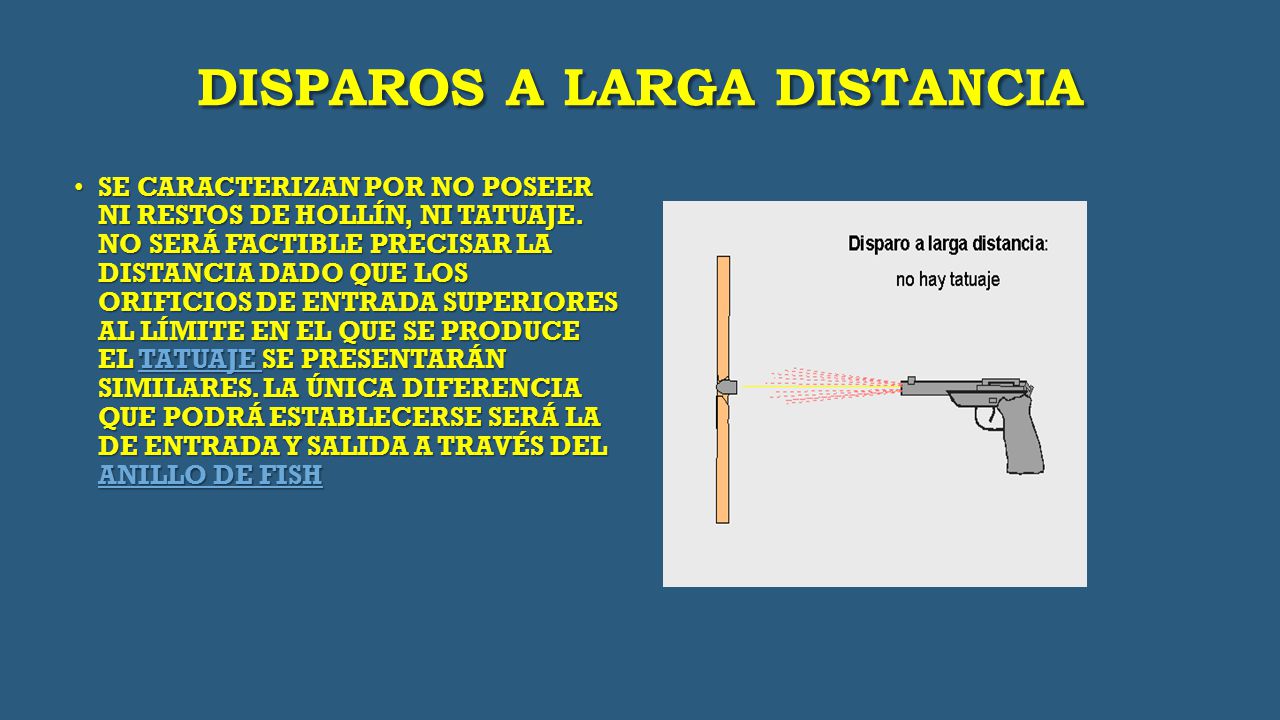

51 DISPAROS A LARGA DISTANCIA
SE CARACTERIZAN POR NO POSEER NI RESTOS DE HOLLÍN, NI TATUAJE. NO SERÁ FACTIBLE PRECISAR LA DISTANCIA DADO QUE LOS ORIFICIOS DE ENTRADA SUPERIORES AL LÍMITE EN EL QUE SE PRODUCE EL TATUAJE SE PRESENTARÁN SIMILARES. LA ÚNICA DIFERENCIA QUE PODRÁ ESTABLECERSE SERÁ LA DE ENTRADA Y SALIDA A TRAVÉS DEL ANILLO DE FISH

52 DISPAROS A LARGA DISTANCIA

53 HERIDAS POR PROYECTILES MUTIPLES
CARACTERÍSTICAS EL PRIMER METRO DE DISTANCIA, LOS PERDIGONES O POSTAS ACTÚAN COMO UN PROYECTIL SIMPLE. CONFORME EL ARMA SE ALEJA DE LA VICTIMA EL DIÁMETRO DEL ORIFICIO DE ENTRADA AUMENTA Y A PARTIR DE UN METRO DE DISTANCIA, LOS PERDIGONES O POSTAS EMPIEZAN A DISPERSARSE. ESTA DISPERSIÓN ASUME LA FORMA DE UN CONO DENOMINADO ROSA DE DISPERSIÓN DE CEVIDALLI.

54 HERIDAS POR PROYECTILES MÚLTIPLES
