1 EXAMENES PAU JULIO Fase General

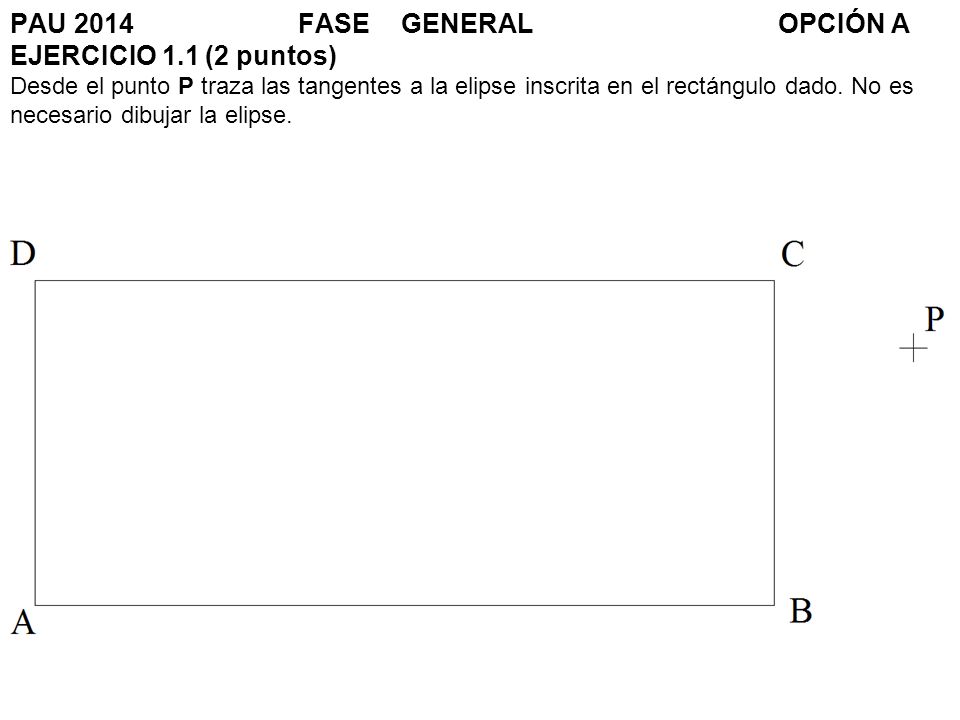

2 PAU 2014FASE GENERALOPCIÓN A EJERCICIO 1.1 (2 puntos) Desde el punto P traza las tangentes a la elipse inscrita en el rectángulo dado. No es necesario dibujar la elipse.

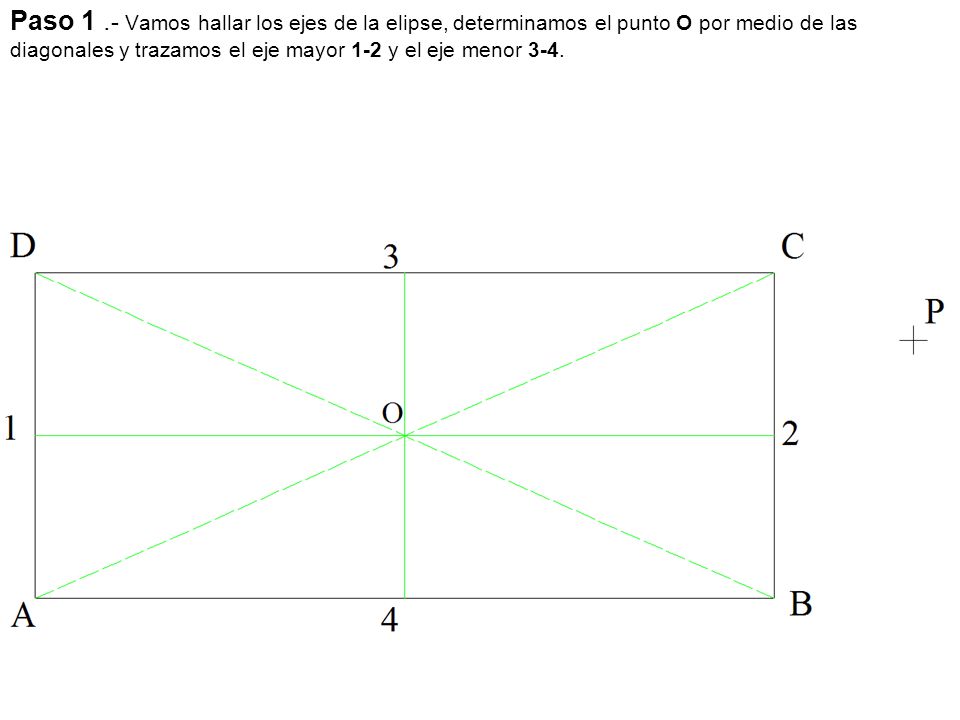

3 Paso 1. - Vamos hallar los ejes de la elipse, determinamos el punto O por medio de las diagonales y trazamos el eje mayor 1-2 y el eje menor 3-4.

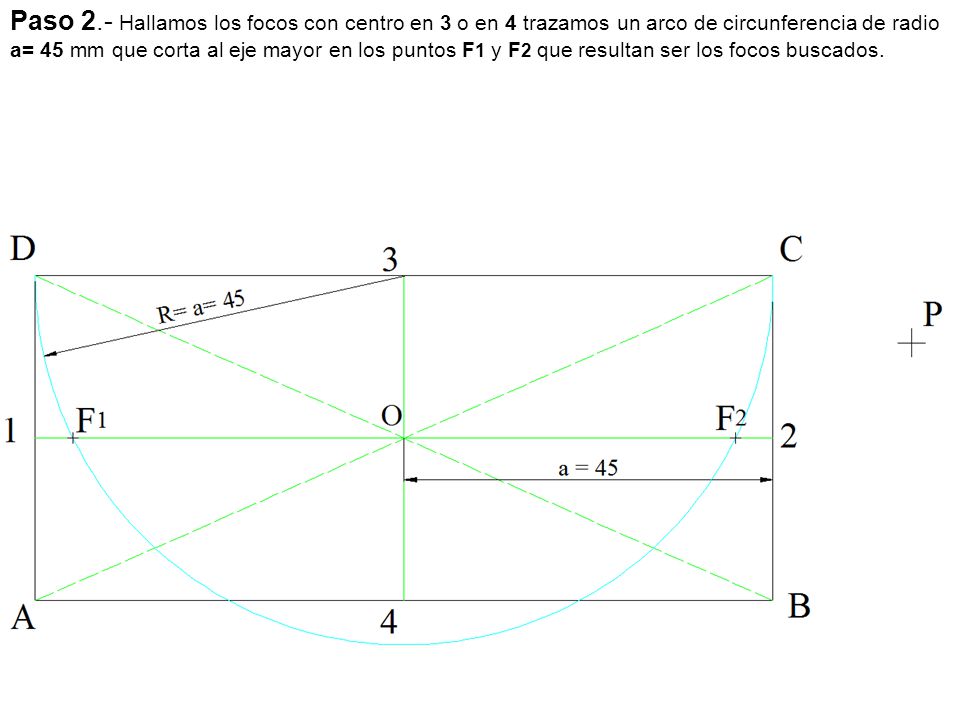

4 Paso 2.- Hallamos los focos con centro en 3 o en 4 trazamos un arco de circunferencia de radio a= 45 mm que corta al eje mayor en los puntos F 1 y F 2 que resultan ser los focos buscados.

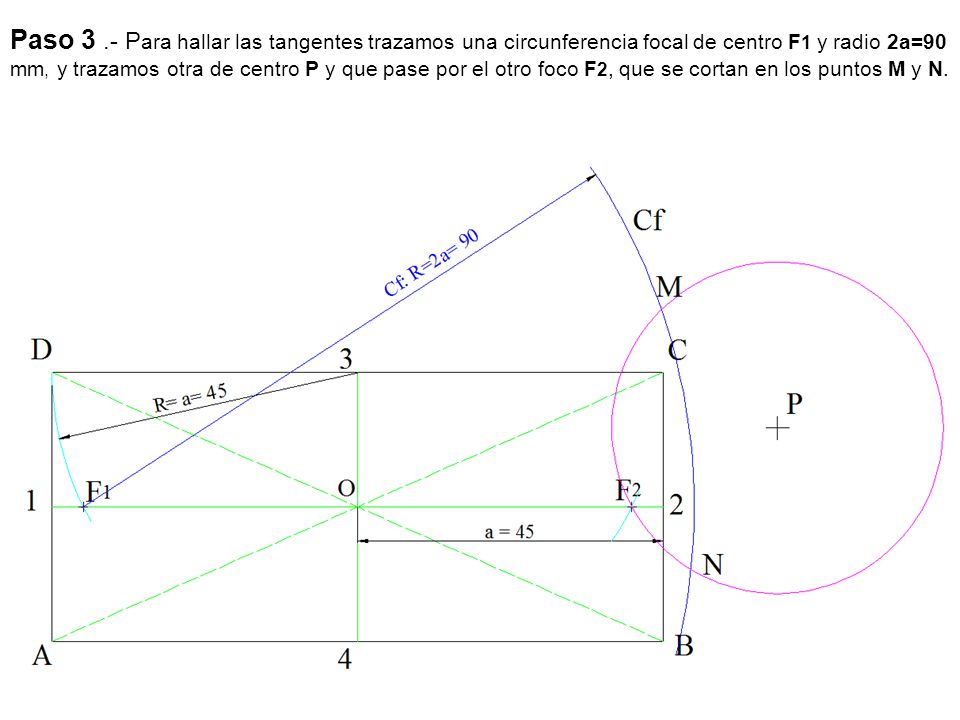

5 Paso 3.- P ara hallar las tangentes trazamos una circunferencia focal de centro F 1 y radio 2a=90 mm, y trazamos otra de centro P y que pase por el otro foco F 2, que se cortan en los puntos M y N.

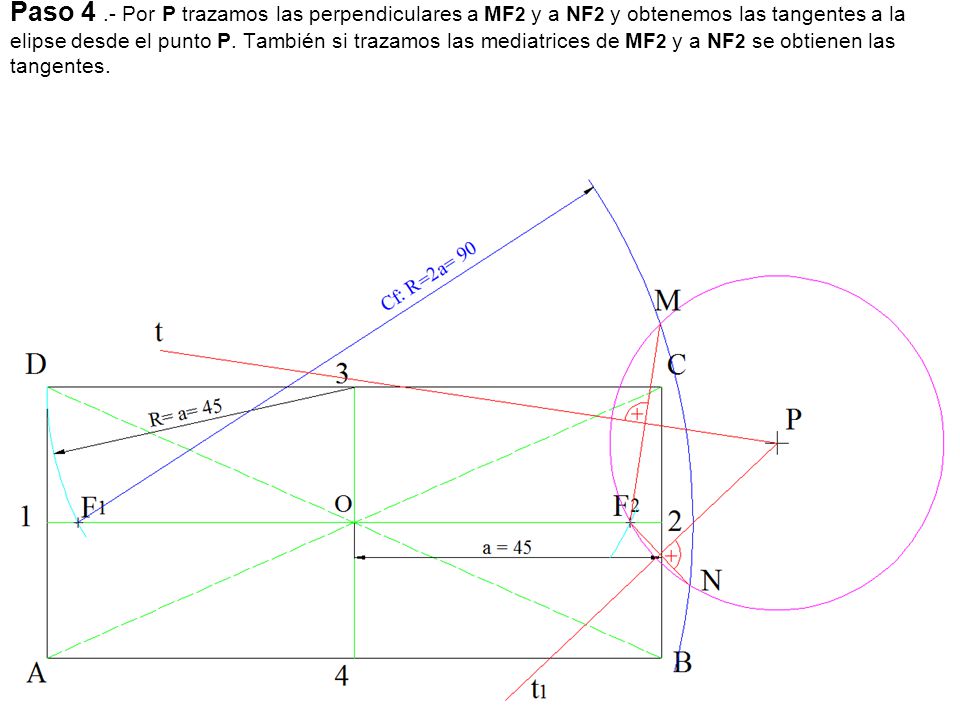

6 Paso 4.- Por P trazamos las perpendiculares a MF 2 y a NF 2 y obtenemos las tangentes a la elipse desde el punto P. También si trazamos las mediatrices de MF 2 y a NF 2 se obtienen las tangentes.

7 Paso 5.- Hallamos los puntos de tangencia para ello unimos los puntos M y N con el otro foco F1, obteniendo los puntos T y T 1.

8 EJERCICIO 1.2 (2 puntos)OPCIÓN A En una homología definida por el vértice V, el eje e y la recta limite RL, determina el homologo del triángulo ABC dado.

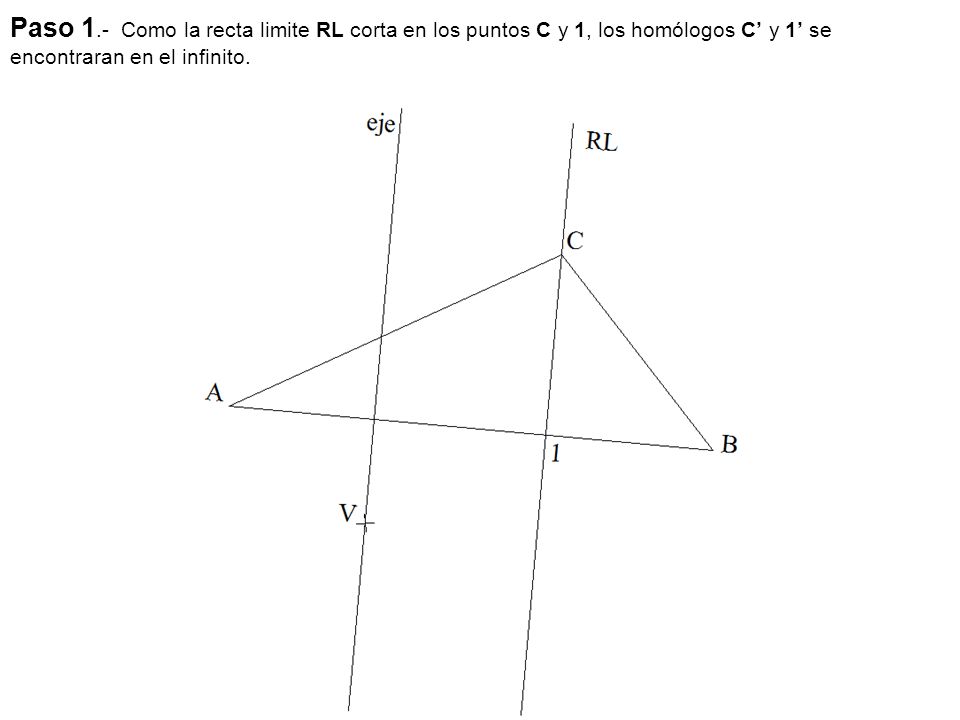

9 Paso 1.- Como la recta limite RL corta en los puntos C y 1, los homólogos C’ y 1’ se encontraran en el infinito.

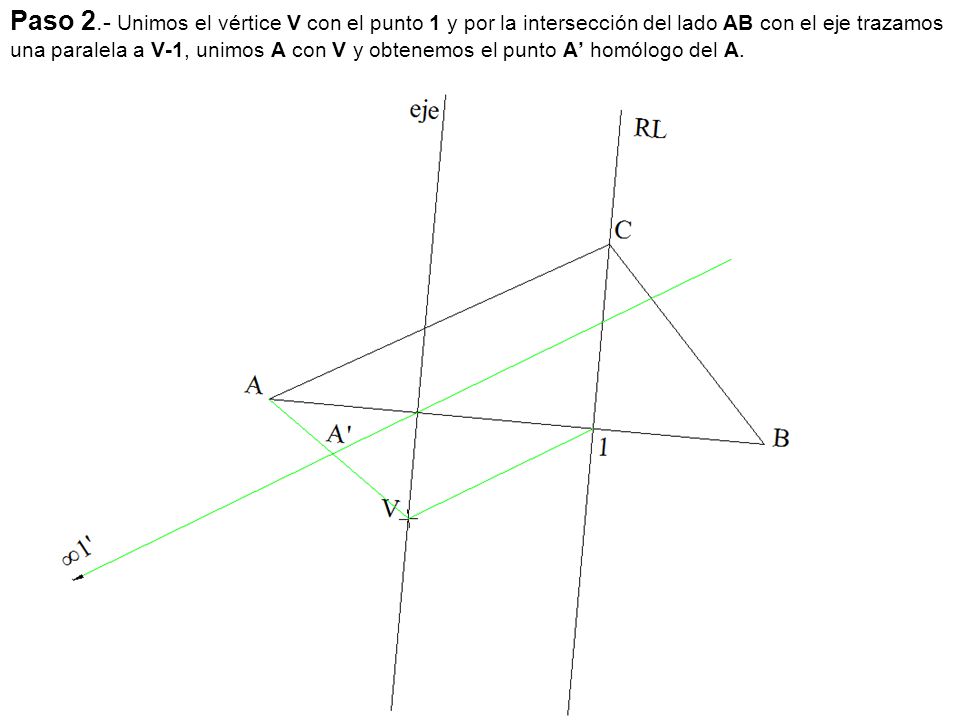

10 Paso 2.- Unimos el vértice V con el punto 1 y por la intersección del lado AB con el eje trazamos una paralela a V-1, unimos A con V y obtenemos el punto A’ homólogo del A.

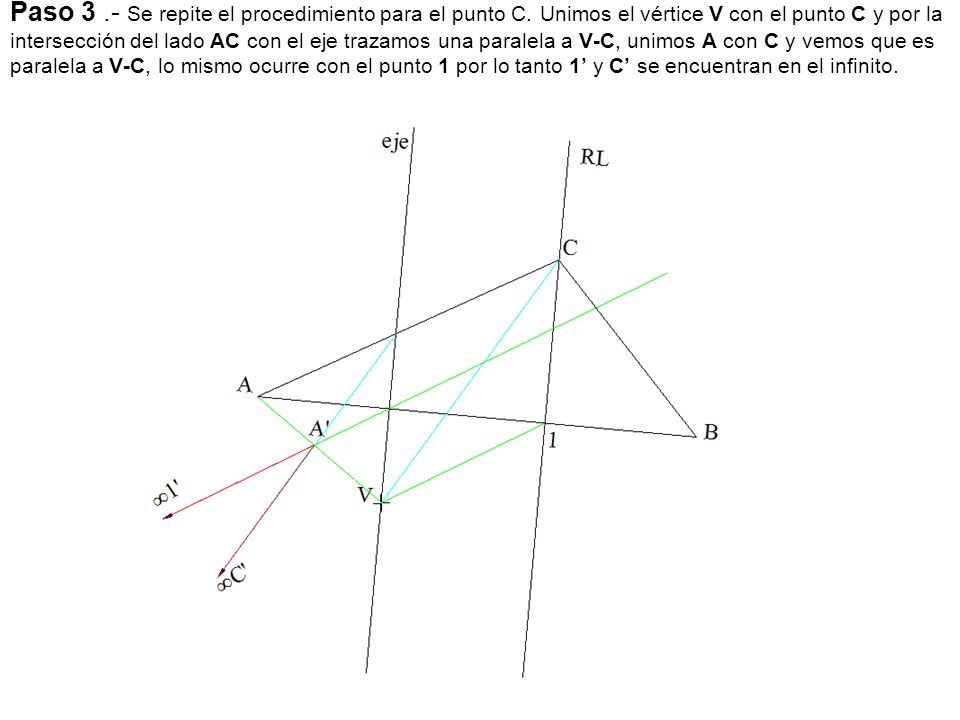

11 Paso 3.- Se repite el procedimiento para el punto C. Unimos el vértice V con el punto C y por la intersección del lado AC con el eje trazamos una paralela a V-C, unimos A con C y vemos que es paralela a V-C, lo mismo ocurre con el punto 1 por lo tanto 1’ y C’ se encuentran en el infinito.

12 Paso 4.- Se une el punto P con los puntos 1 y 2 y tenemos las tangentes t1 y t2.

13 Paso 7.- Por el extremo A trazamos una perpendicular al lado del ángulo de 45º. Que corta a la mediatriz en el punto O 1 que resulta ser el centro del arco capaz.

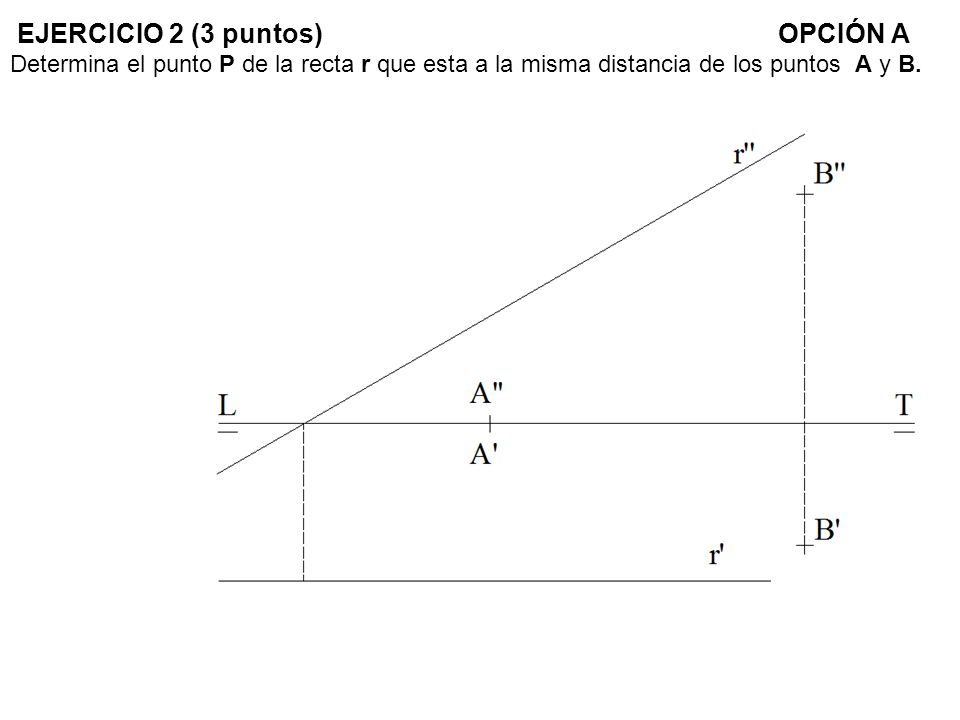

14 EJERCICIO 2 (3 puntos)OPCIÓN A Determina el punto P de la recta r que esta a la misma distancia de los puntos A y B.

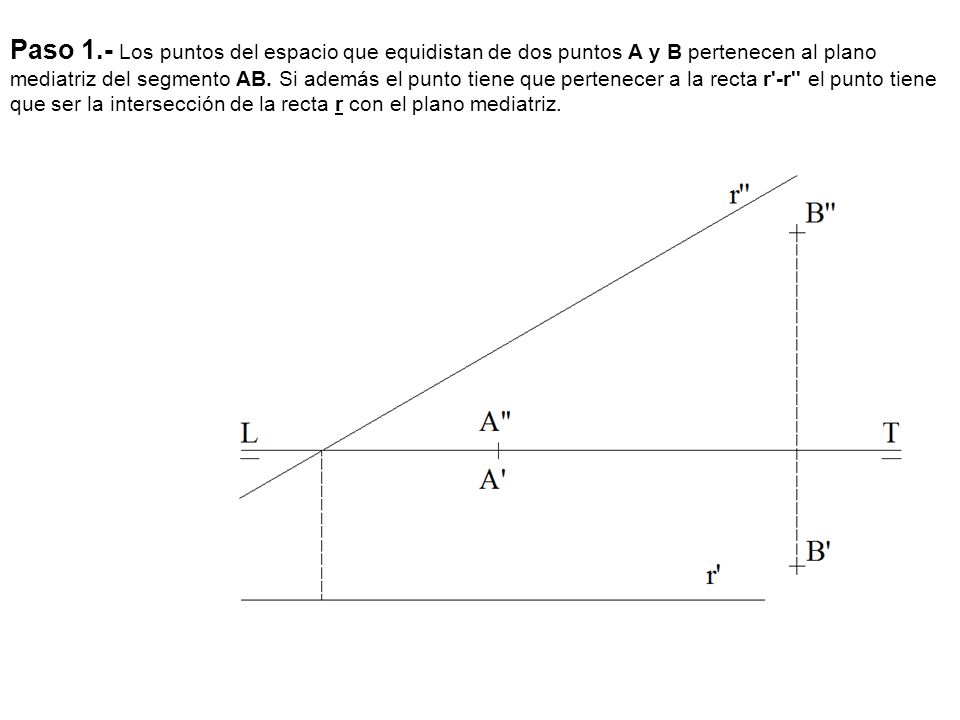

15 Paso 1.- Los puntos del espacio que equidistan de dos puntos A y B pertenecen al plano mediatriz del segmento AB. Si además el punto tiene que pertenecer a la recta r'-r'' el punto tiene que ser la intersección de la recta r con el plano mediatriz.

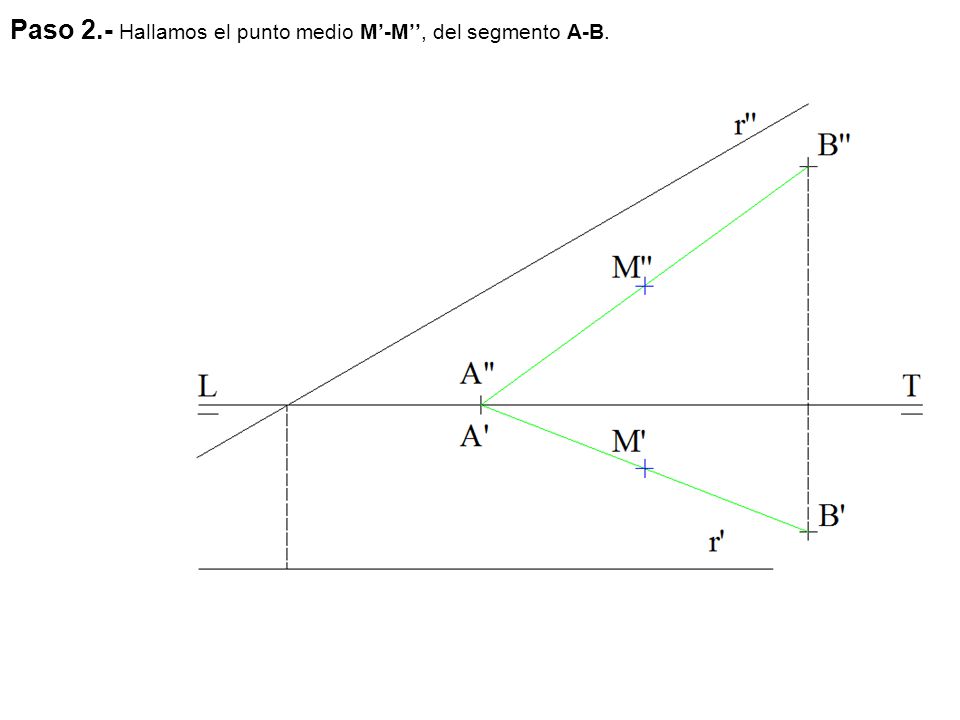

16 Paso 2.- Hallamos el punto medio M’-M’’, del segmento A-B.

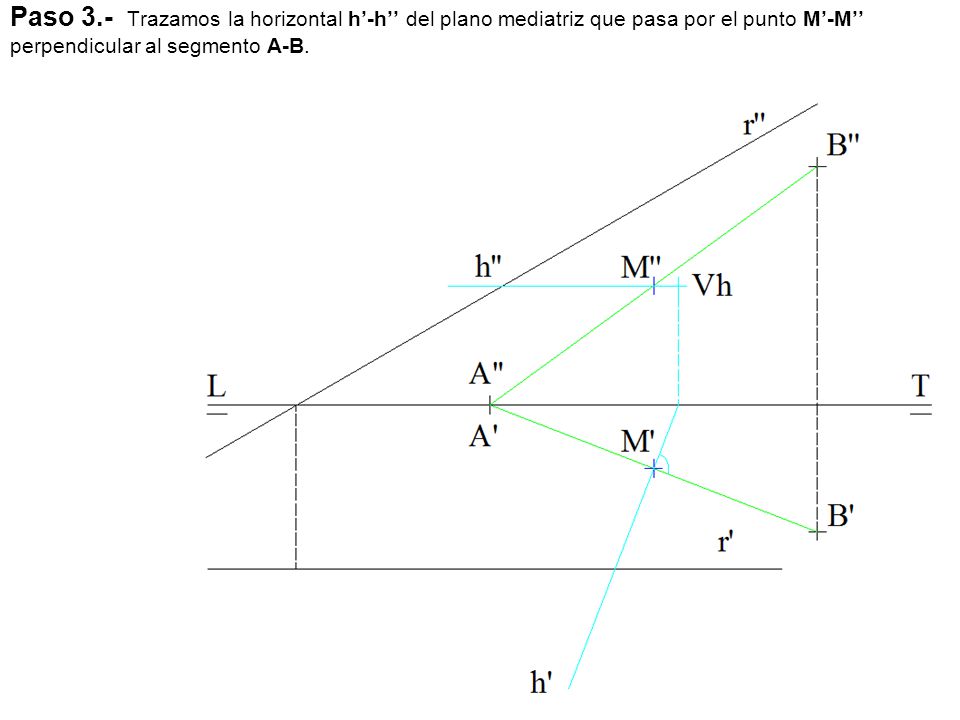

17 Paso 3.- Trazamos la horizontal h’-h’’ del plano mediatriz que pasa por el punto M’-M’’ perpendicular al segmento A-B.

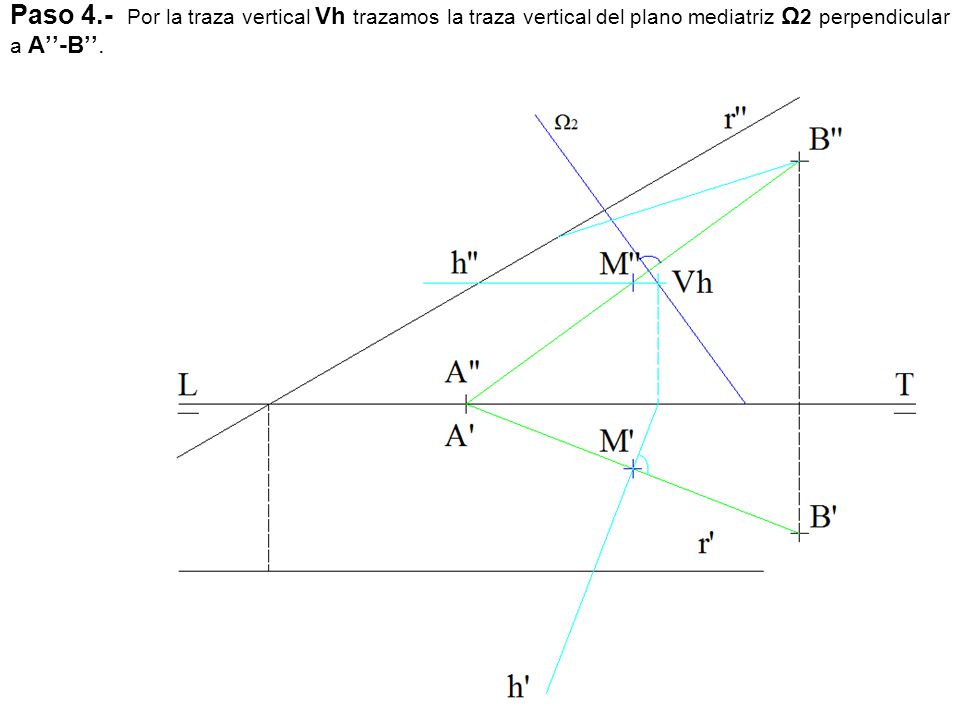

18 Paso 4.- Por la traza vertical Vh trazamos la traza vertical del plano mediatriz Ω 2 perpendicular a A’’-B’’.

19 Paso 5: Trazamos Ω 1 perpendicular al segmento A’’-B’’ desde el punto de corte de Ω 2 con la LT. Y tenemos el plano mediatriz Ω 1- Ω 2 del segmento A-B.

20 Paso 6: Hallamos la intersección de la recta r’-r’’ con el plano Ω 1- Ω 2 mediante el plano auxiliar Δ 1 que nos determina la recta s’-s’’.

21 Paso 7: La intersección de la recta r’-r’’ y la recta s’-s’’ nos determina el punto P’-P’’ que resulta el punto solicitado.

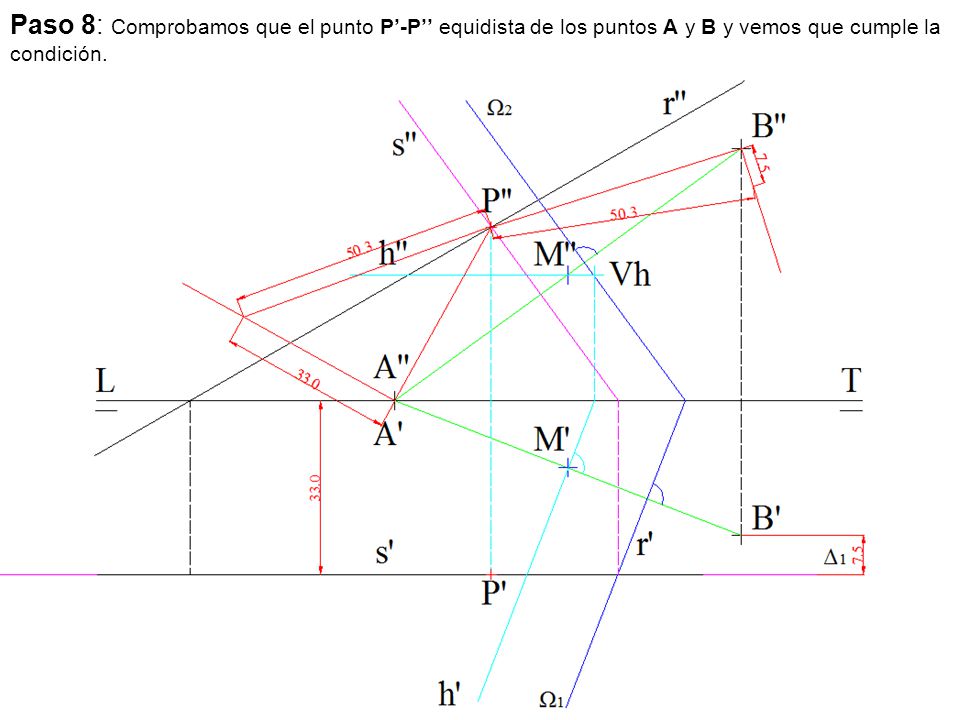

22 Paso 8: Comprobamos que el punto P’-P’’ equidista de los puntos A y B y vemos que cumple la condición.

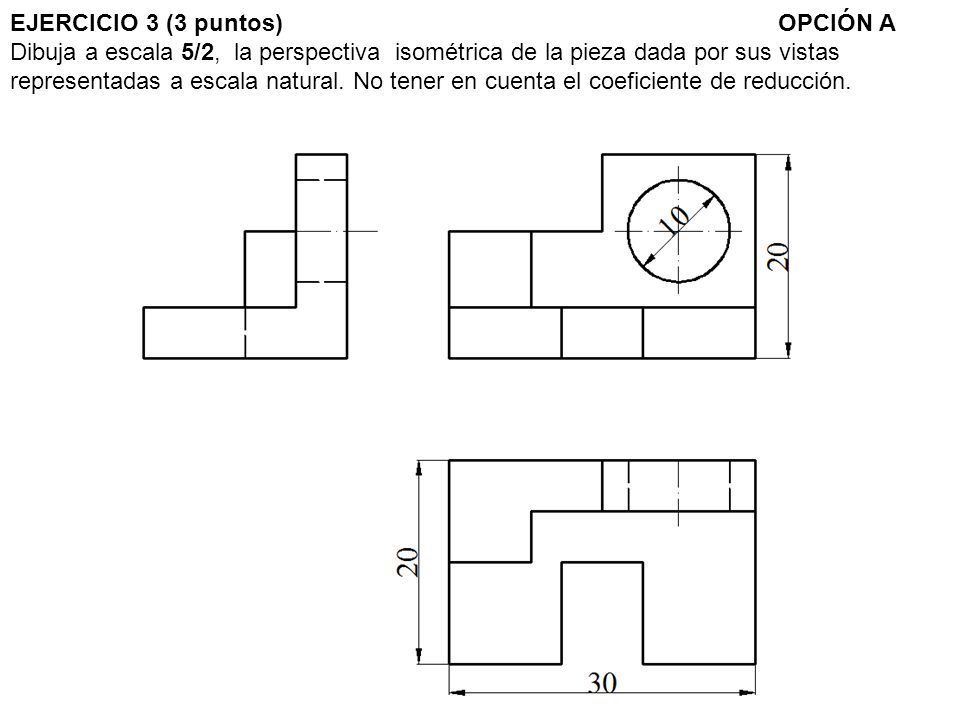

23 EJERCICIO 3 (3 puntos)OPCIÓN A Dibuja a escala 5/2, la perspectiva isométrica de la pieza dada por sus vistas representadas a escala natural. No tener en cuenta el coeficiente de reducción.

24 Paso 1: Acotamos las cotas que faltan.

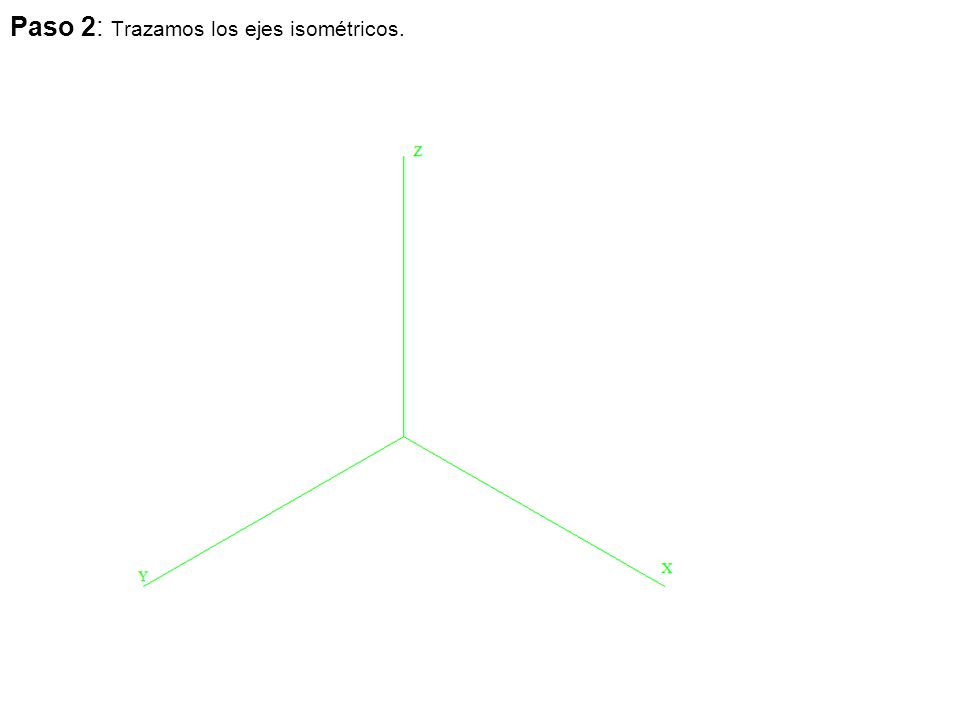

25 Paso 2: Trazamos los ejes isométricos.

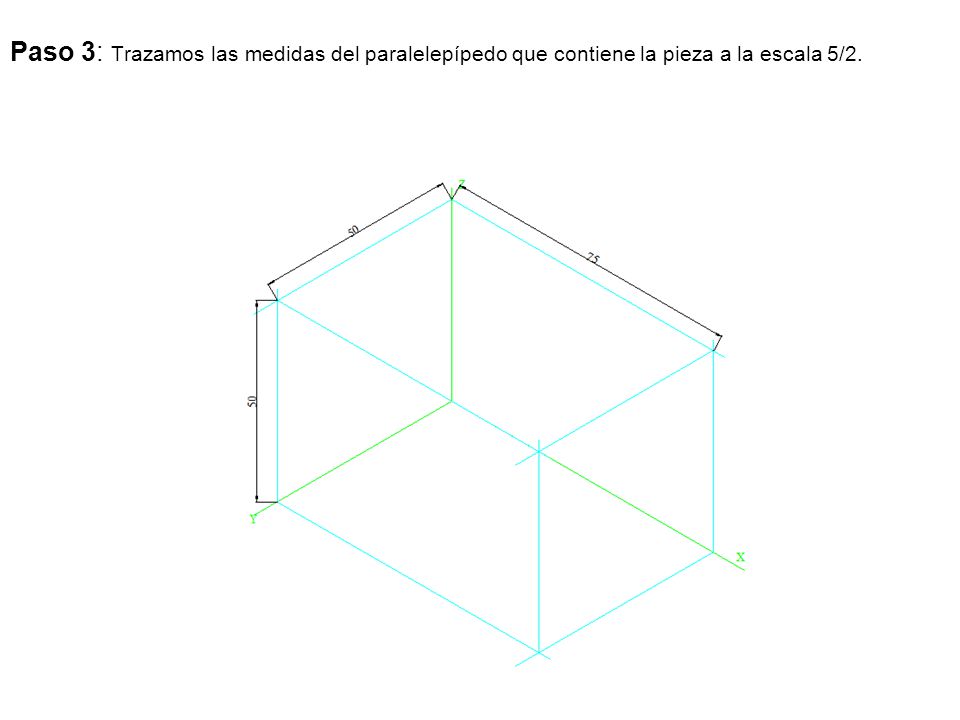

26 Paso 3: Trazamos las medidas del paralelepípedo que contiene la pieza a la escala 5/2.

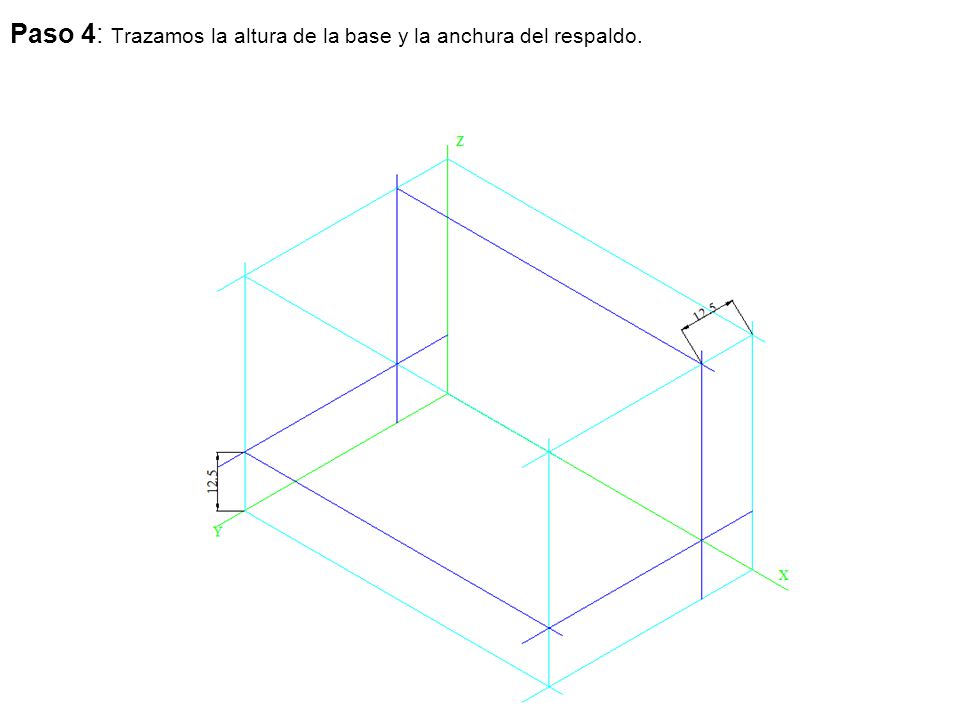

27 Paso 4: Trazamos la altura de la base y la anchura del respaldo.

28 Paso 5: Borramos lo que nos sobra y trazamos las medidas del entrante de la base y del saliente superior y el eje horizontal.

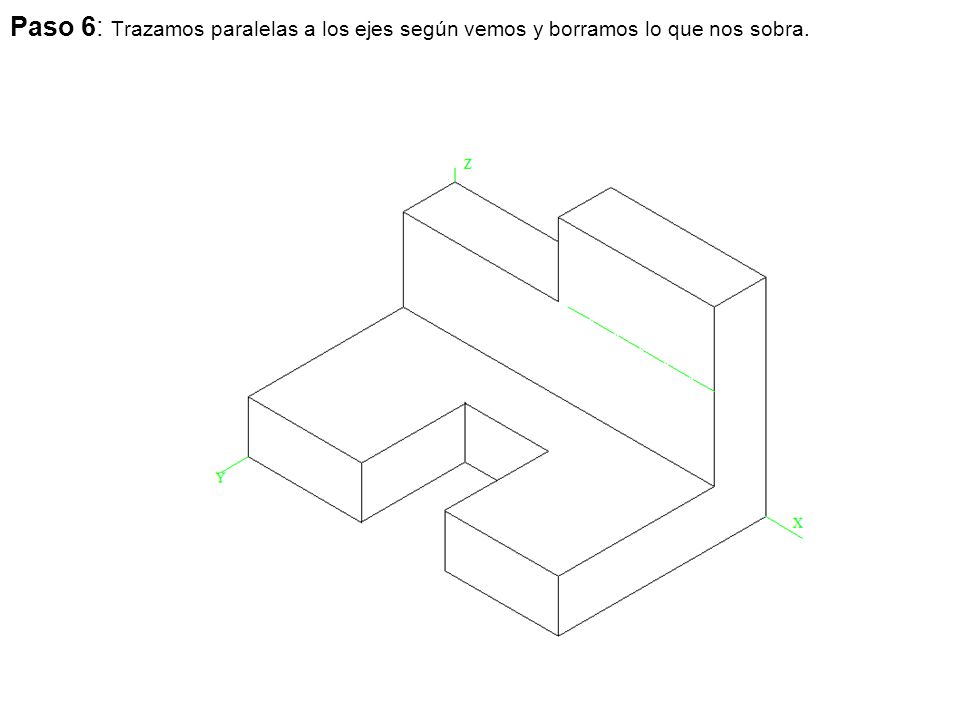

29 Paso 6: Trazamos paralelas a los ejes según vemos y borramos lo que nos sobra.

30 Paso 7: Trazamos los ejes del circulo isométrico y el rombo circunscrito al mismo.

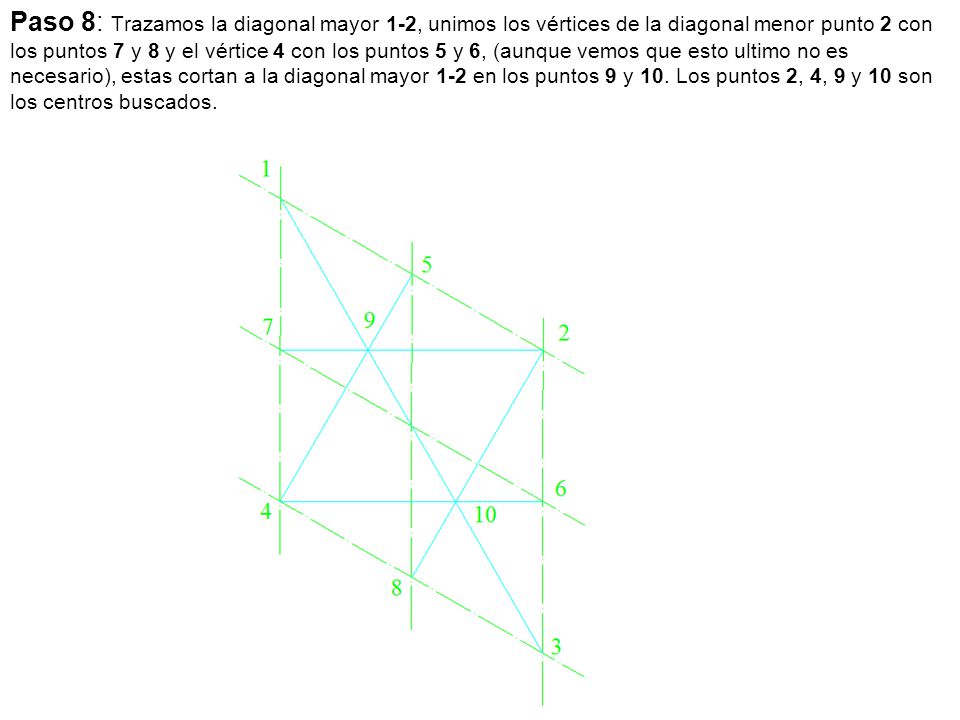

31 Paso 8: Trazamos la diagonal mayor 1-2, unimos los vértices de la diagonal menor punto 2 con los puntos 7 y 8 y el vértice 4 con los puntos 5 y 6, (aunque vemos que esto ultimo no es necesario), estas cortan a la diagonal mayor 1-2 en los puntos 9 y 10. Los puntos 2, 4, 9 y 10 son los centros buscados.

32 Paso 9 : Con centro en 4 trazamos el arco 5-6, con centro en 2 trazamos el arco 7-8, con centro en 9 trazamos el arco 5-7 y con centro en 10 trazamos el arco 6-8 y tenemos el circulo isométrico trazado.

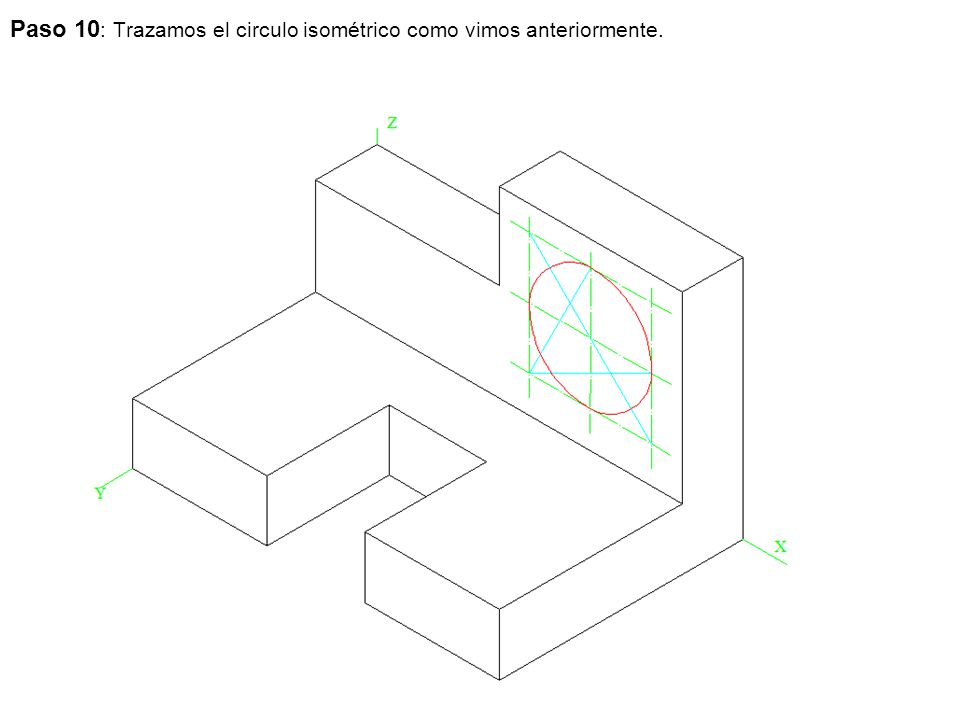

33 Paso 10 : Trazamos el circulo isométrico como vimos anteriormente.

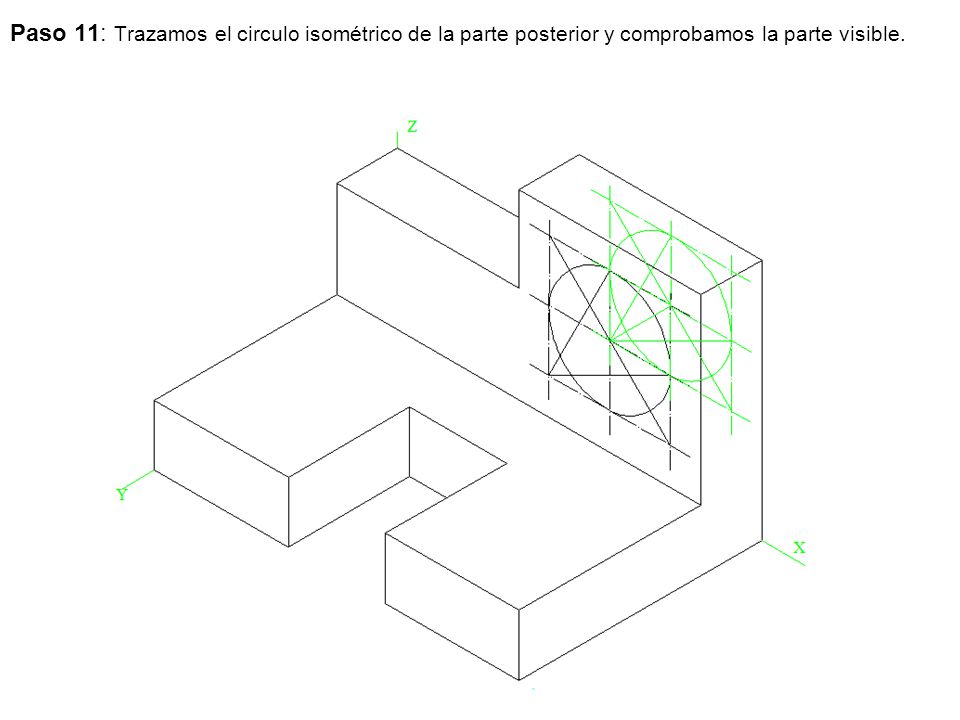

34 Paso 11: Trazamos el circulo isométrico de la parte posterior y comprobamos la parte visible.

35 Paso 12 : Borramos la parte del circulo no visible y trazamos la base del saliente de la izquierda.

36 Paso 13: Trazamos la altura del saliente.

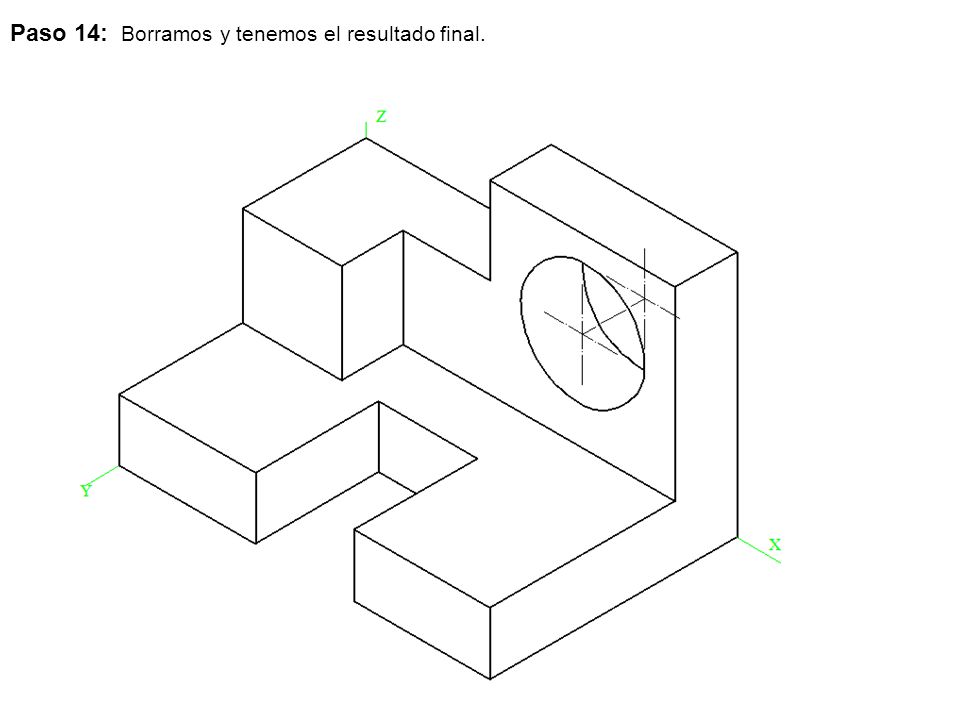

37 Paso 14: Borramos y tenemos el resultado final.

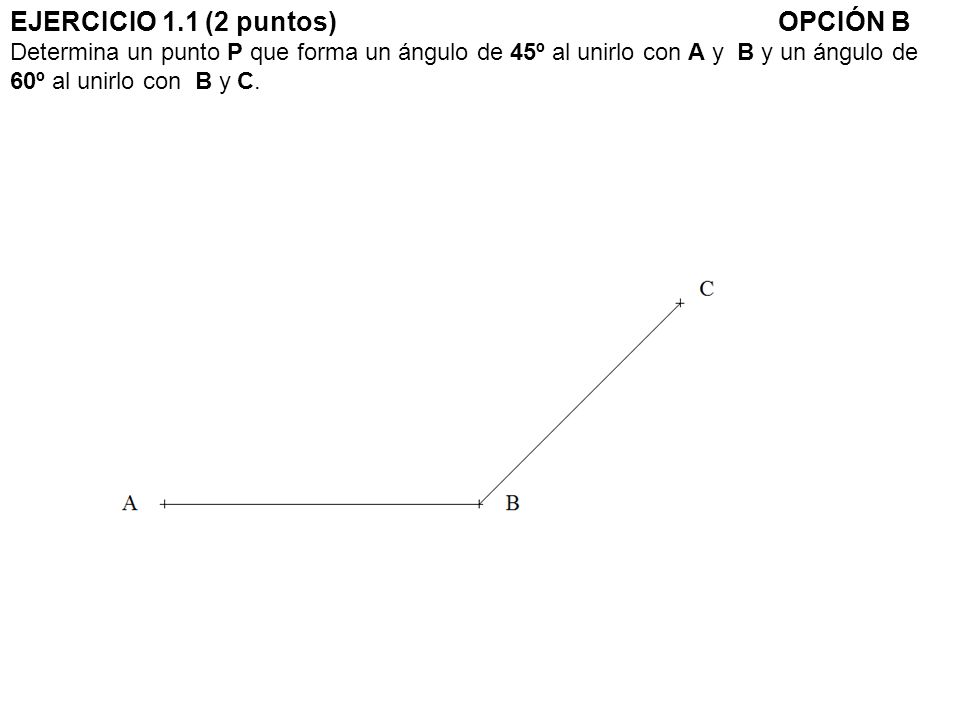

38 EJERCICIO 1.1 (2 puntos)OPCIÓN B Determina un punto P que forma un ángulo de 45º al unirlo con A y B y un ángulo de 60º al unirlo con B y C.

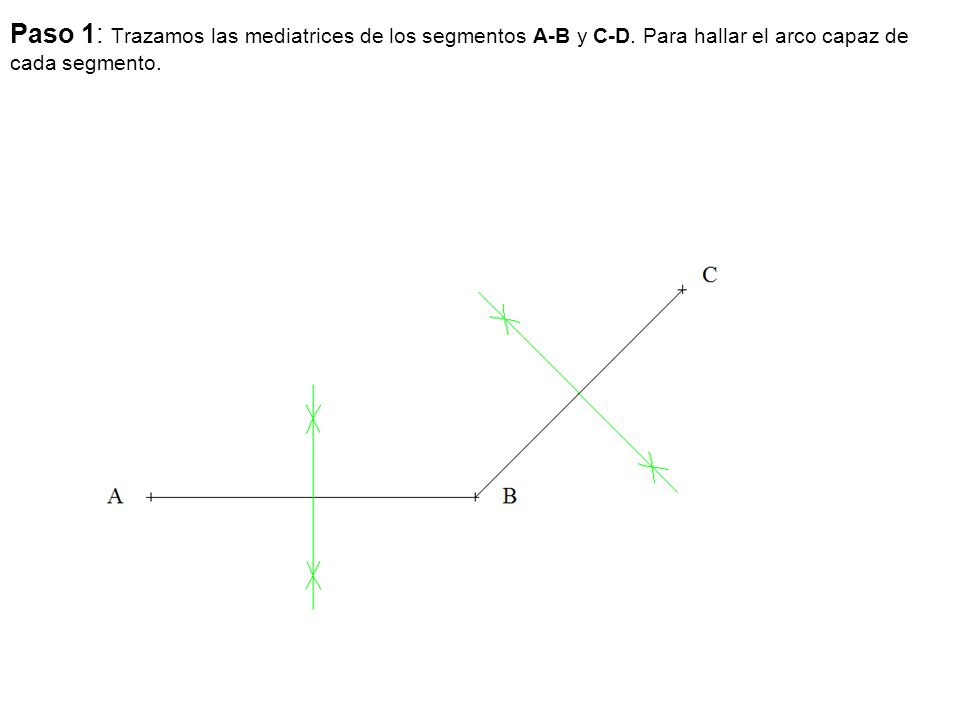

39 Paso 1: Trazamos las mediatrices de los segmentos A-B y C-D. Para hallar el arco capaz de cada segmento.

40 Paso 2: Trazamos en el extremo A o en el B un ángulo de 45º que es el ángulo del arco capaz.

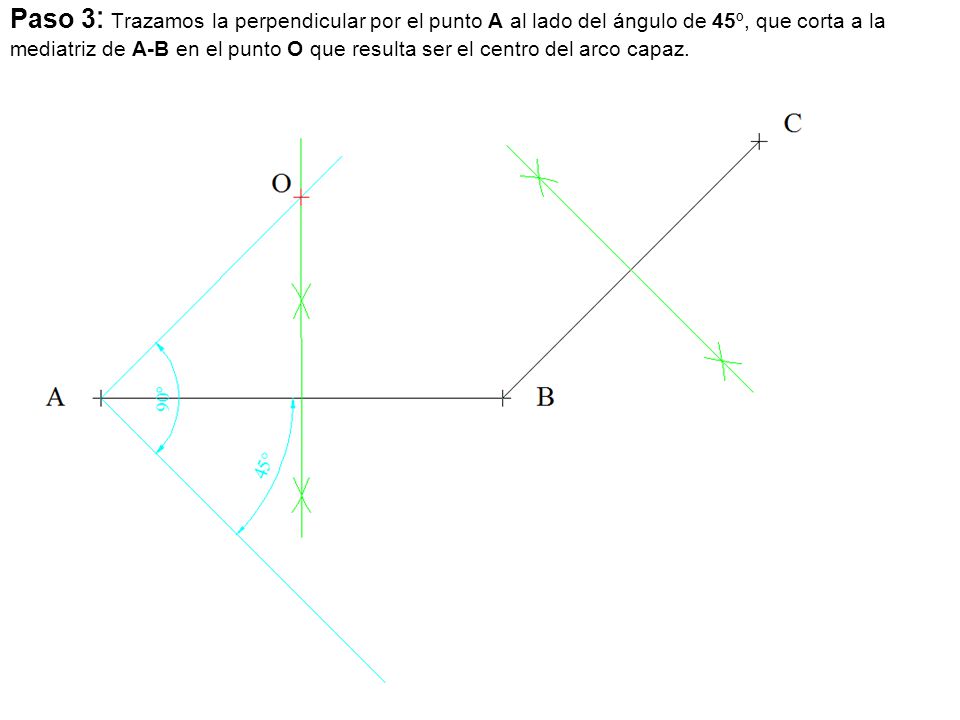

41 Paso 3 : Trazamos la perpendicular por el punto A al lado del ángulo de 45º, que corta a la mediatriz de A-B en el punto O que resulta ser el centro del arco capaz.

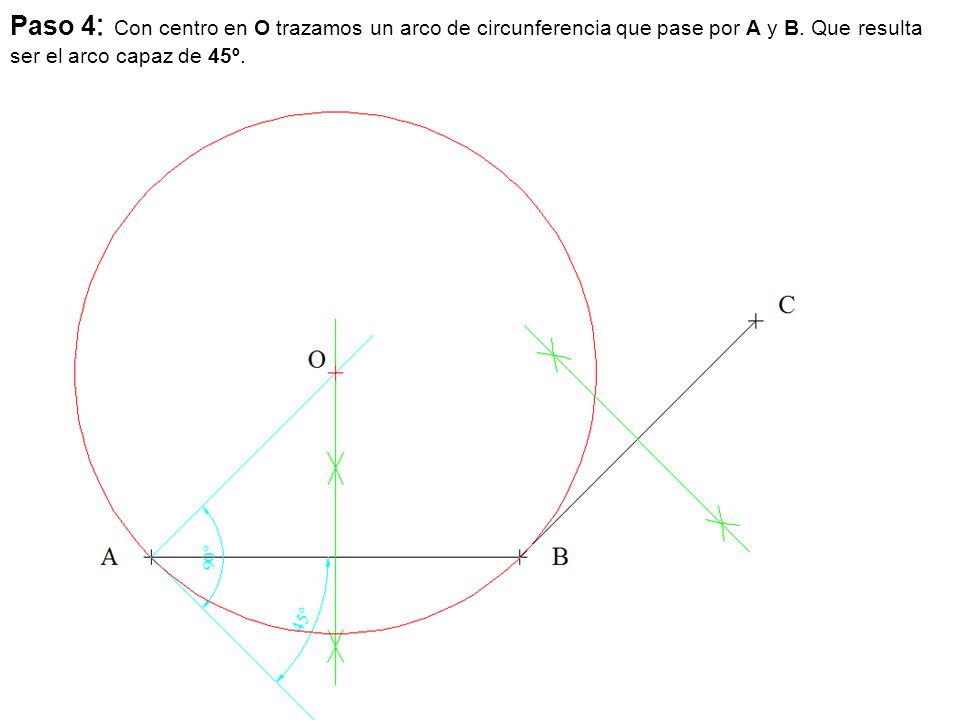

42 Paso 4 : Con centro en O trazamos un arco de circunferencia que pase por A y B. Que resulta ser el arco capaz de 45º.

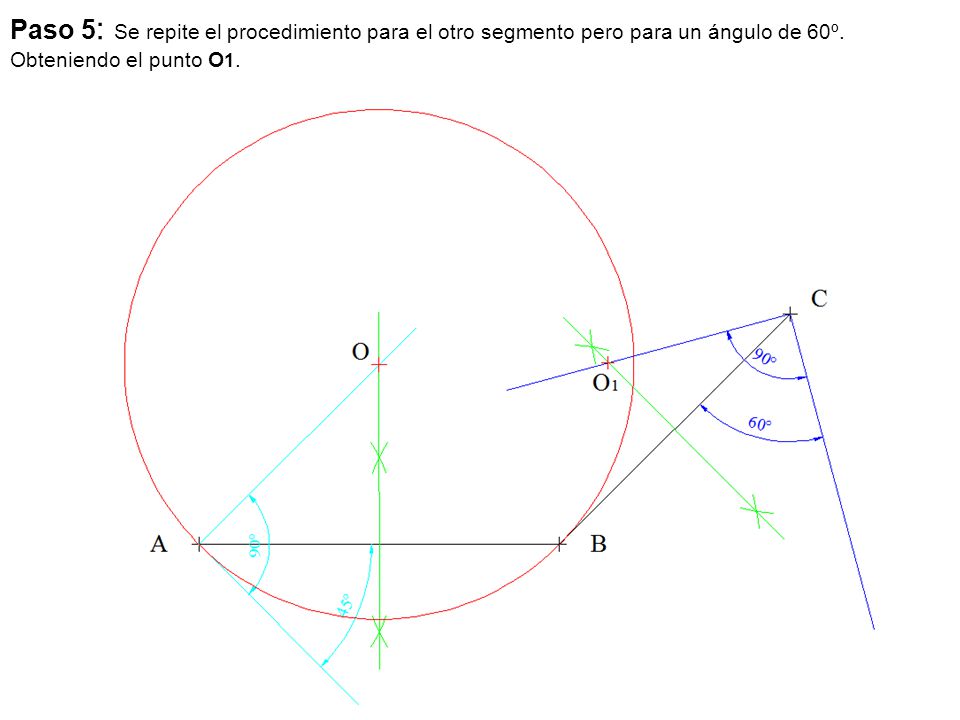

43 Paso 5 : Se repite el procedimiento para el otro segmento pero para un ángulo de 60º. Obteniendo el punto O 1.

44 Paso 6 : Con centro en O 1 trazamos otro arco de circunferencia que pase por B y por C que resulta ser el arco capaz del segmento B-C para un ángulo de 60º. El punto P intersección de los dos arcos resulta ser el punto buscado, que al unir P con A y con B forma un ángulo de 45º y al unir P con B y con C forma un ángulo de 60º.

45 Paso 7 : Vemos que el punto P cumple las dos condiciones.

46 EJERCICIO 1.2 (2 puntos)OPCIÓN B Dadas dos rectas r y s y dos puntos A y B sobre ellas, enlázalas con dos arcos tangentes a las rectas en los puntos dados, siendo conocido el radio R del arco que empieza en A y de valor 40 mm. Indica claramente los centros y los puntos de tangencia..

47 Paso 1: Por el punto A trazamos una perpendicular a la recta r.

48 Paso 2: Sobre la perpendicular llevamos 40 mm y obtenemos el centro de la circunferencia punto O, tangente a la recta R en el punto A.

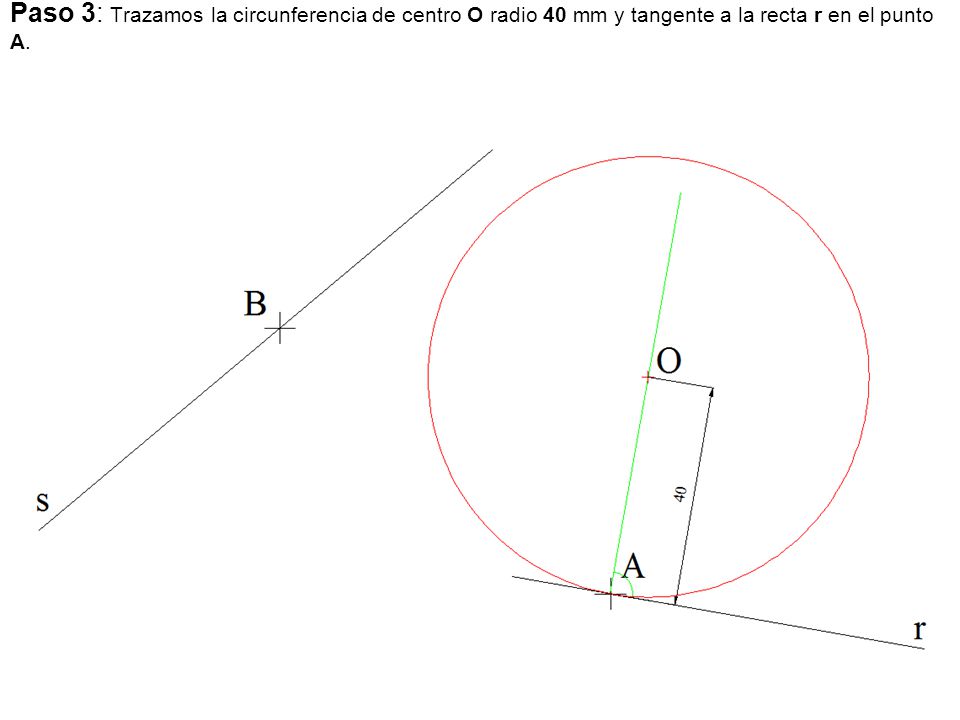

49 Paso 3: Trazamos la circunferencia de centro O radio 40 mm y tangente a la recta r en el punto A.

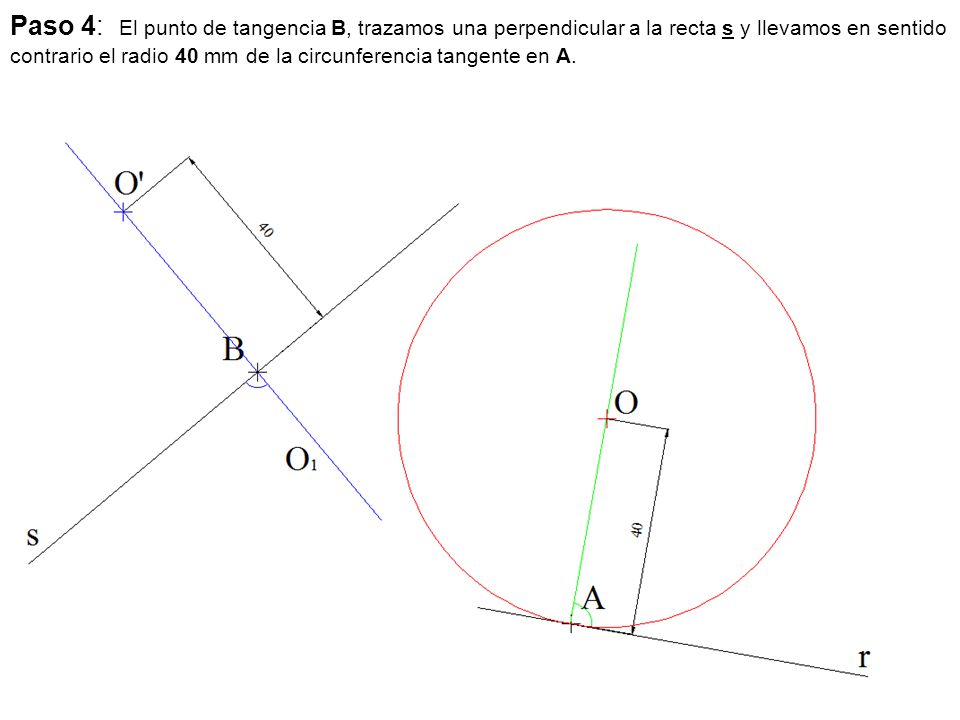

50 Paso 4: El punto de tangencia B, trazamos una perpendicular a la recta s y llevamos en sentido contrario el radio 40 mm de la circunferencia tangente en A.

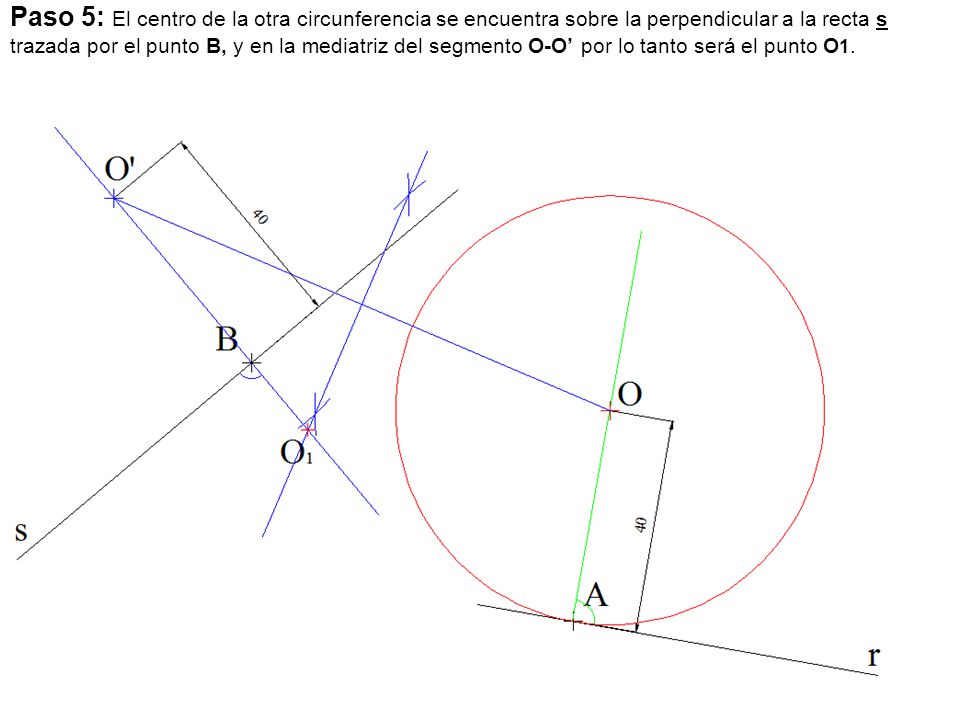

51 Paso 5: El centro de la otra circunferencia se encuentra sobre la perpendicular a la recta s trazada por el punto B, y en la mediatriz del segmento O-O’ por lo tanto será el punto O 1.

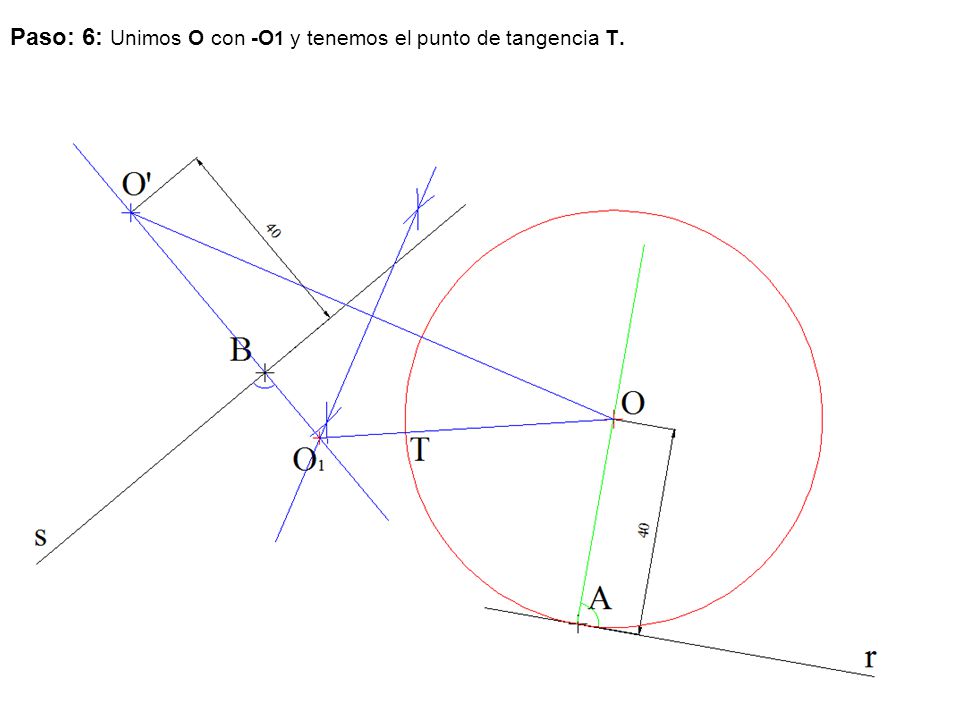

52 Paso: 6: Unimos O con -O 1 y tenemos el punto de tangencia T.

53 Paso: 7 Con centro en O 1 trazamos la circunferencia que será tangente en B y en T.

54 Paso: 8 Borramos y tenemos el resultado final.

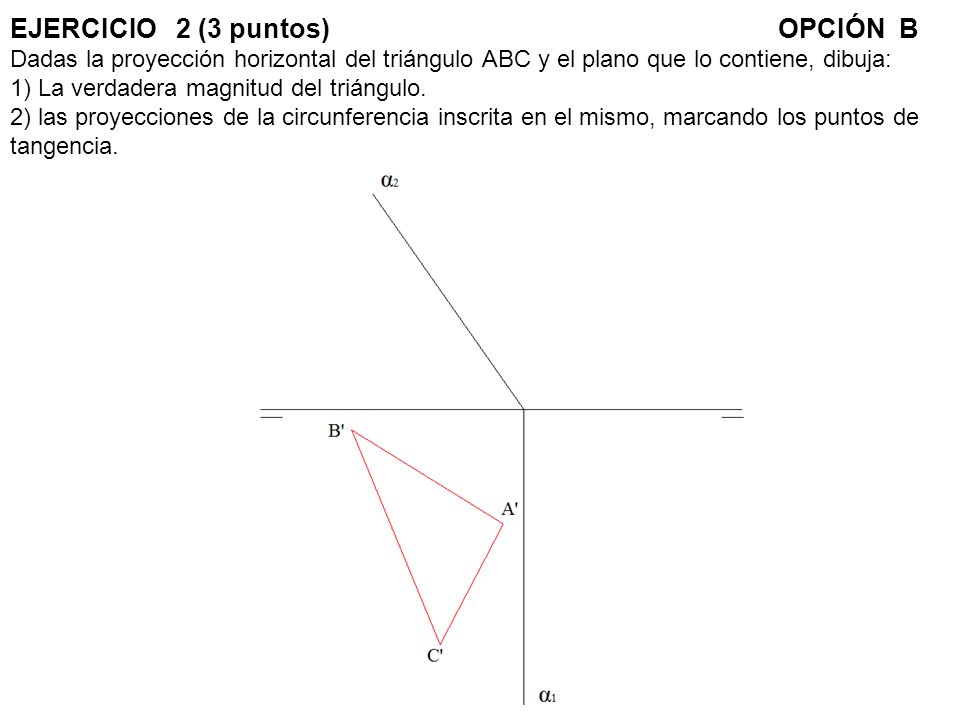

55 EJERCICIO 2 (3 puntos)OPCIÓN B Dadas la proyección horizontal del triángulo ABC y el plano que lo contiene, dibuja: 1) La verdadera magnitud del triángulo. 2) las proyecciones de la circunferencia inscrita en el mismo, marcando los puntos de tangencia.

56 Paso 1 : Como el plano es proyectante vertical todos los puntos del mismo se encuentran sobre la traza vertical, trazamos perpendiculares a la LT y se obtienen A’’, B’’ y C’’.

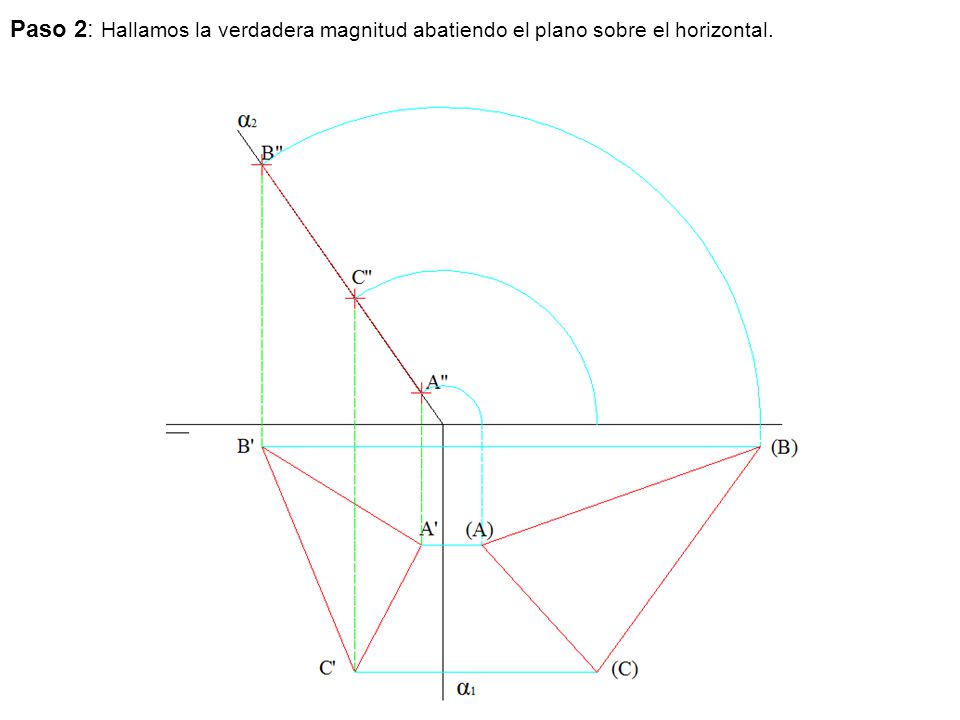

57 Paso 2: Hallamos la verdadera magnitud abatiendo el plano sobre el horizontal.

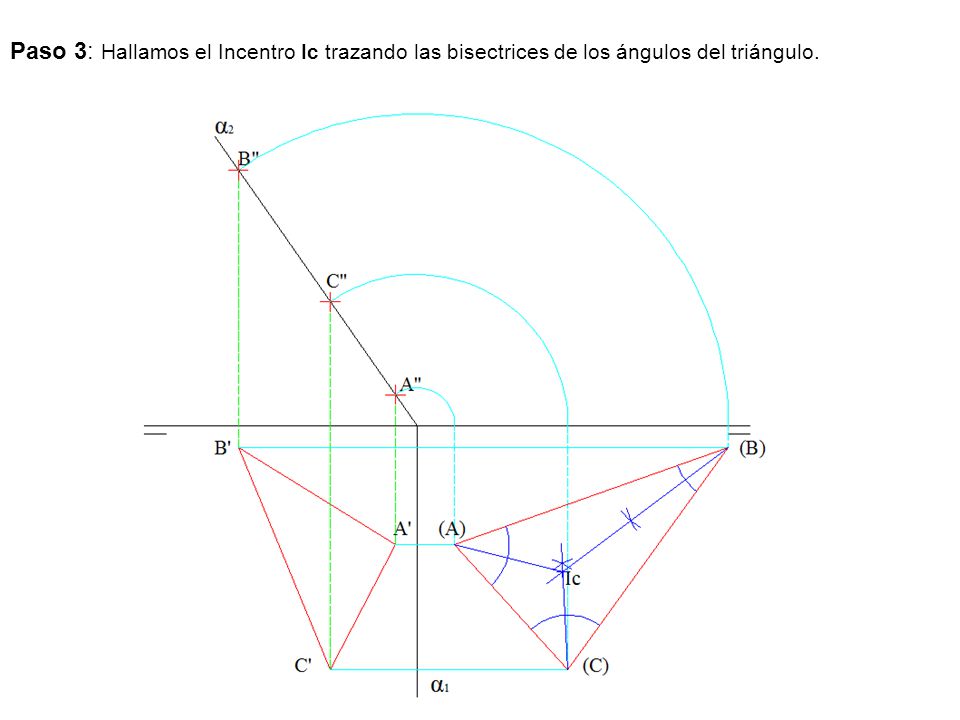

58 Paso 3: Hallamos el Incentro Ic trazando las bisectrices de los ángulos del triángulo.

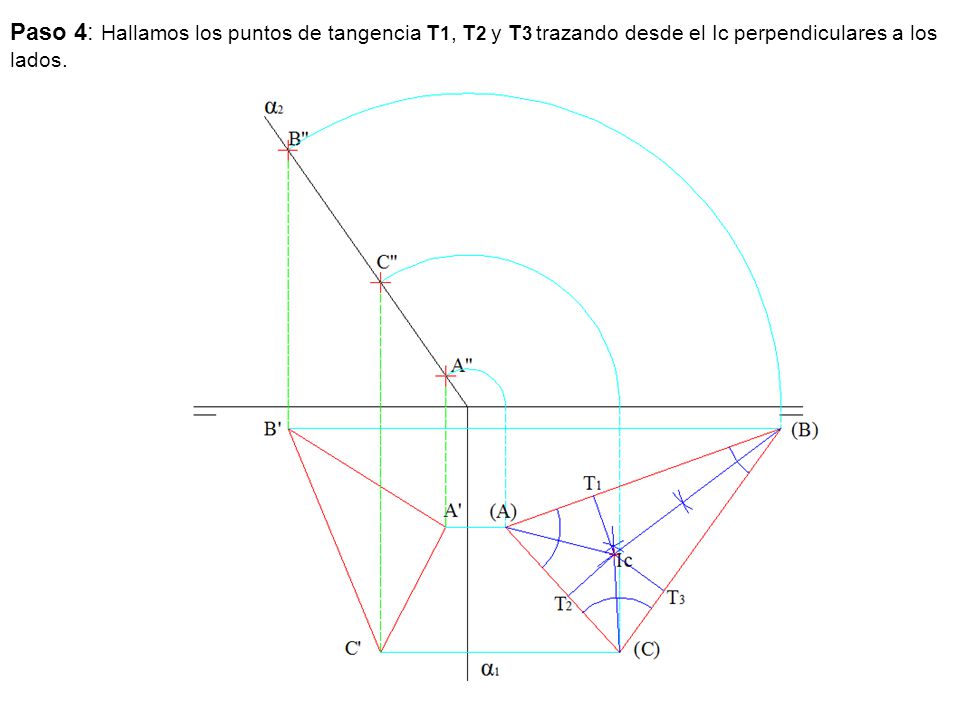

59 Paso 4: Hallamos los puntos de tangencia T 1, T 2 y T 3 trazando desde el Ic perpendiculares a los lados.

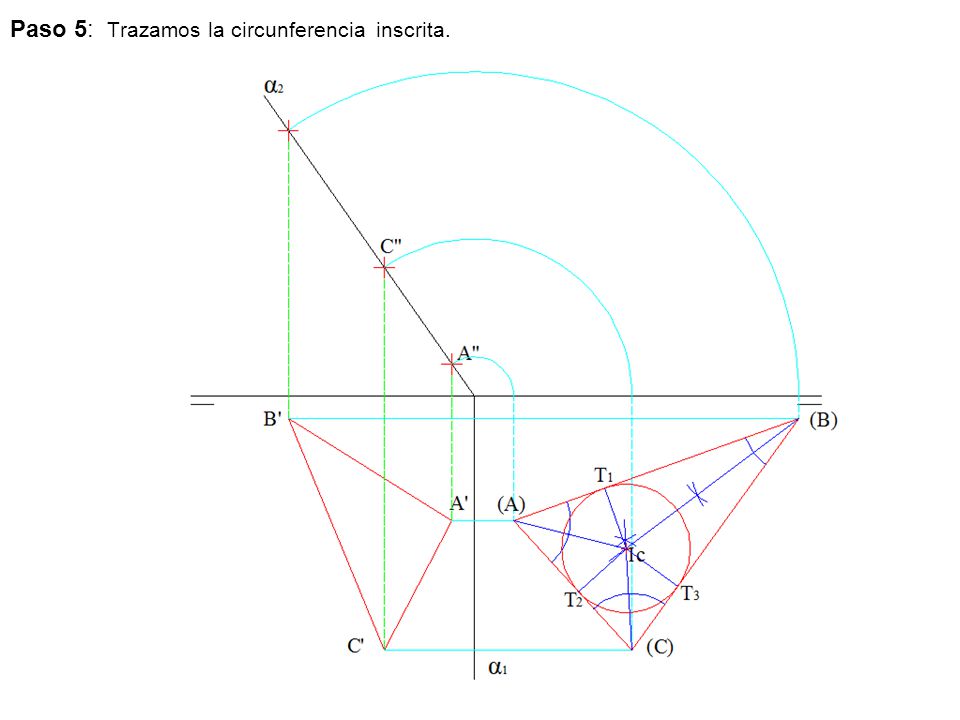

60 Paso 5: Trazamos la circunferencia inscrita.

61 Paso 6 Hallamos las proyecciones del Incentro y de los puntos de tangencia.

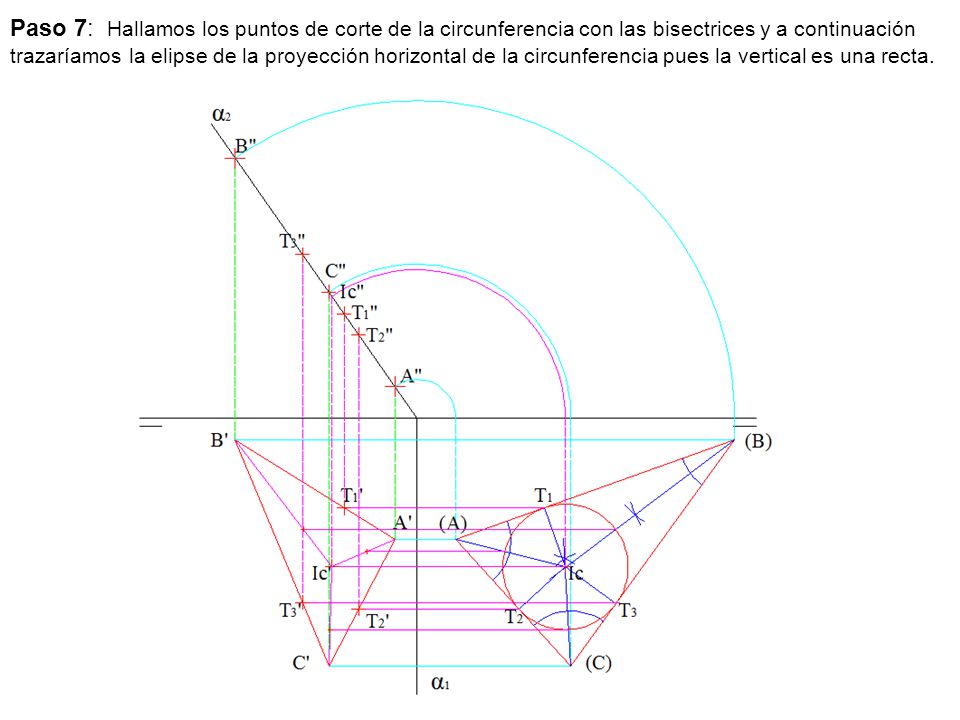

62 Paso 7: Hallamos los puntos de corte de la circunferencia con las bisectrices y a continuación trazaríamos la elipse de la proyección horizontal de la circunferencia pues la vertical es una recta.

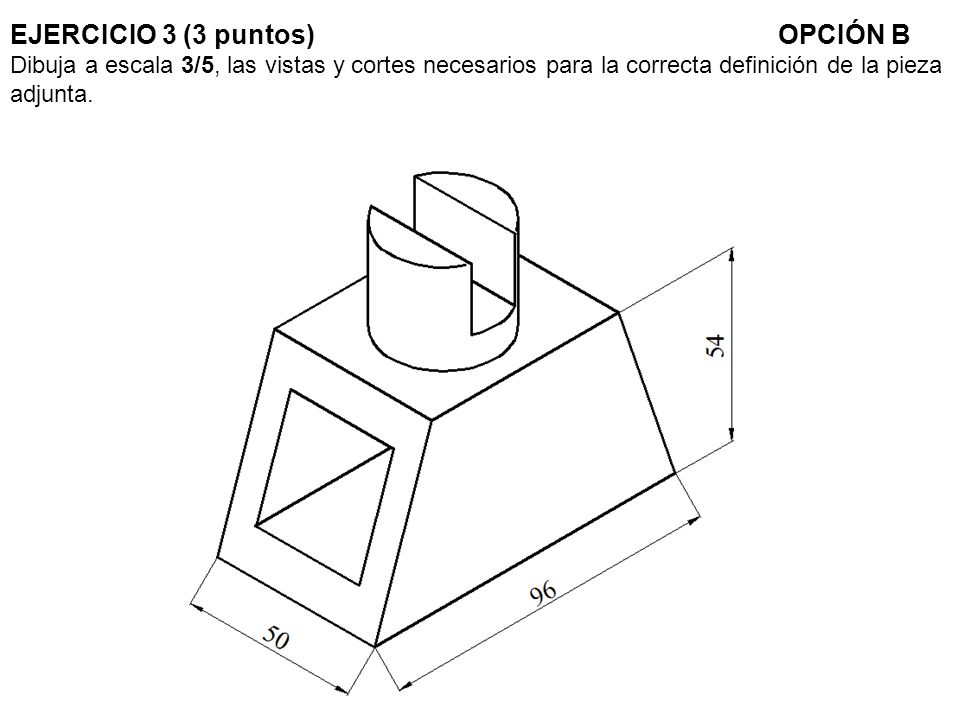

63 EJERCICIO 3 (3 puntos)OPCIÓN B Dibuja a escala 3/5, las vistas y cortes necesarios para la correcta definición de la pieza adjunta.

64 Paso 1 : Calculamos la escala a la que esta dibujada la pieza tal como vemos. Se divide las aristas acotadas la medida del dibujo entre la cifra de cota y vemos que la pieza se encuentra dibujada a la escala de 2/5.

65 Paso 2: Hallamos las medidas y acotamos. Tenemos que multiplicar por 5/2 las cotas que medimos sobre el dibujo.

66 Paso 3: Trazamos el alzado, planta y perfil derecho aplicando la escala 3 /5.

67 Paso 4: Dibujamos los ejes de simetría y la altura de la base.

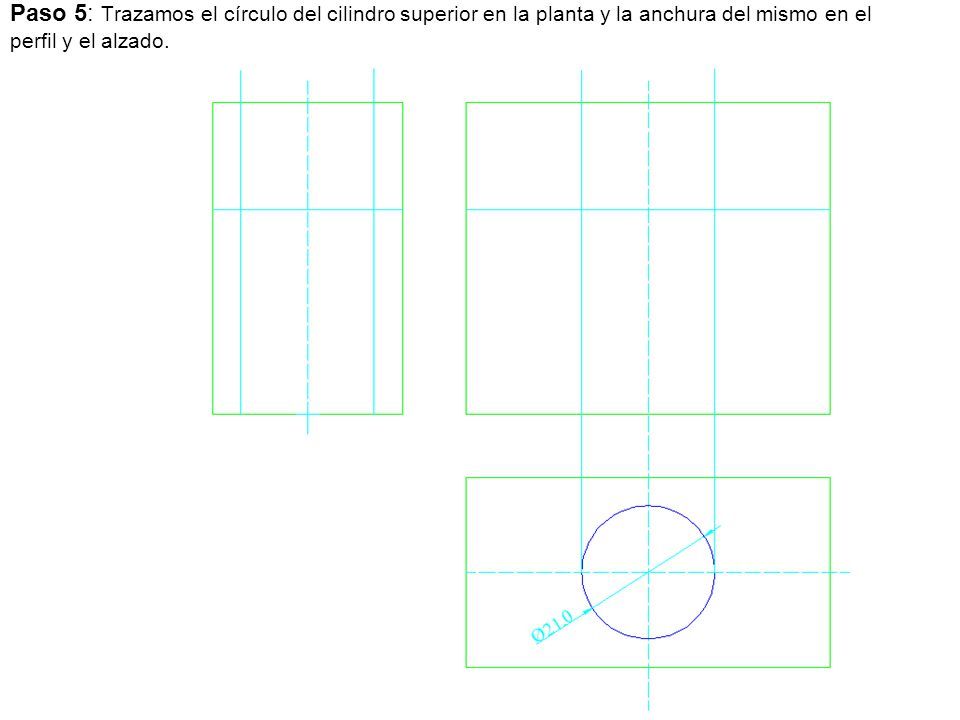

68 Paso 5: Trazamos el círculo del cilindro superior en la planta y la anchura del mismo en el perfil y el alzado.

69 Paso 6: Trazamos la profundidad y la anchura de la acanaladura.

70 Paso 7: Borramos lo que nos sobra del cilindro.

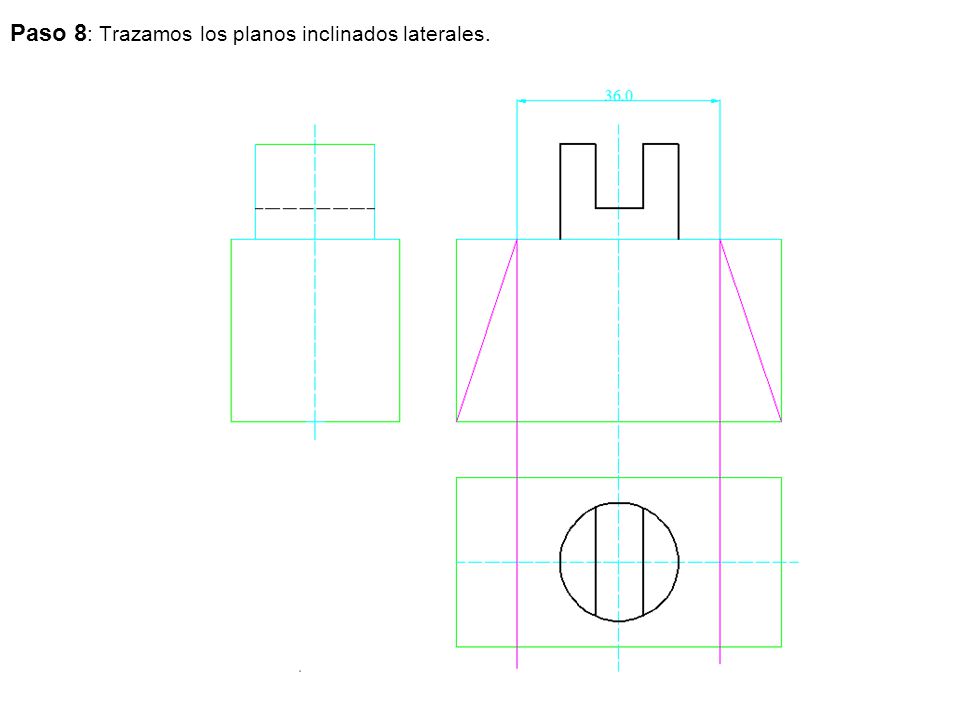

71 Paso 8 : Trazamos los planos inclinados laterales.

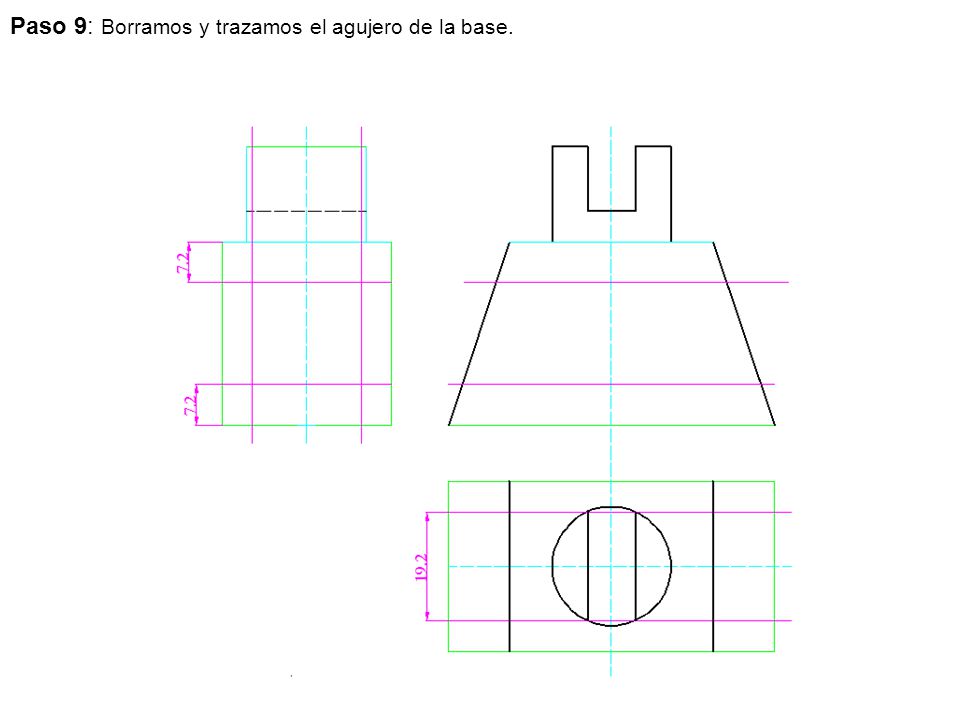

72 Paso 9: Borramos y trazamos el agujero de la base.

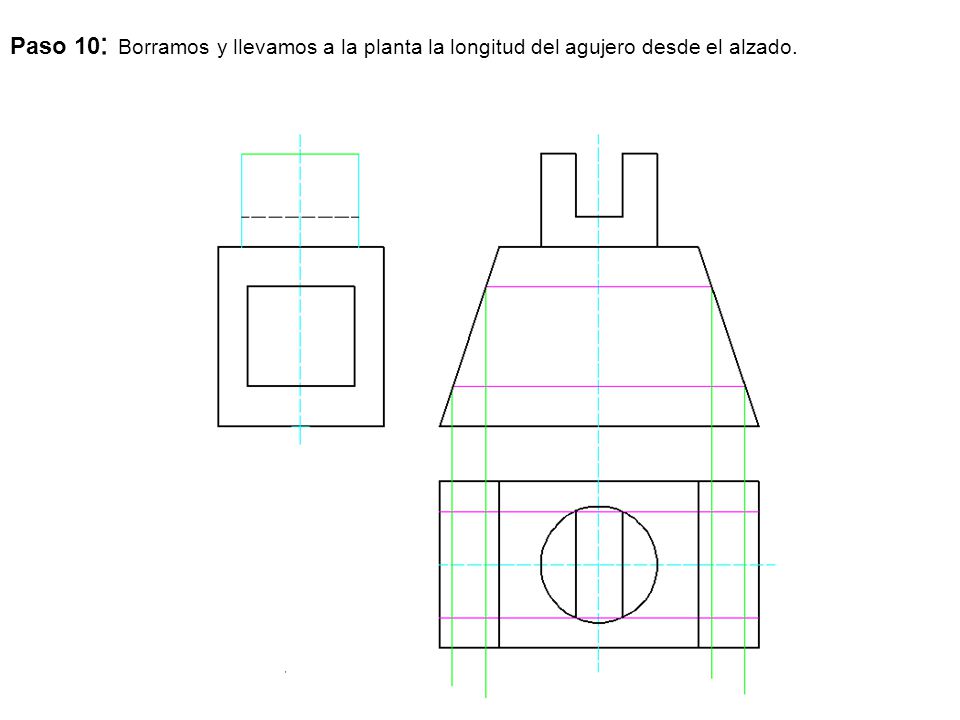

73 Paso 10 : Borramos y llevamos a la planta la longitud del agujero desde el alzado.

74 Paso 11 : Borramos y marcamos las líneas a puntos del agujero.

75 Paso 12: Llevamos el detalle de la acanaladura del cilindro, que la anchura coincide con la del agujero de la base.

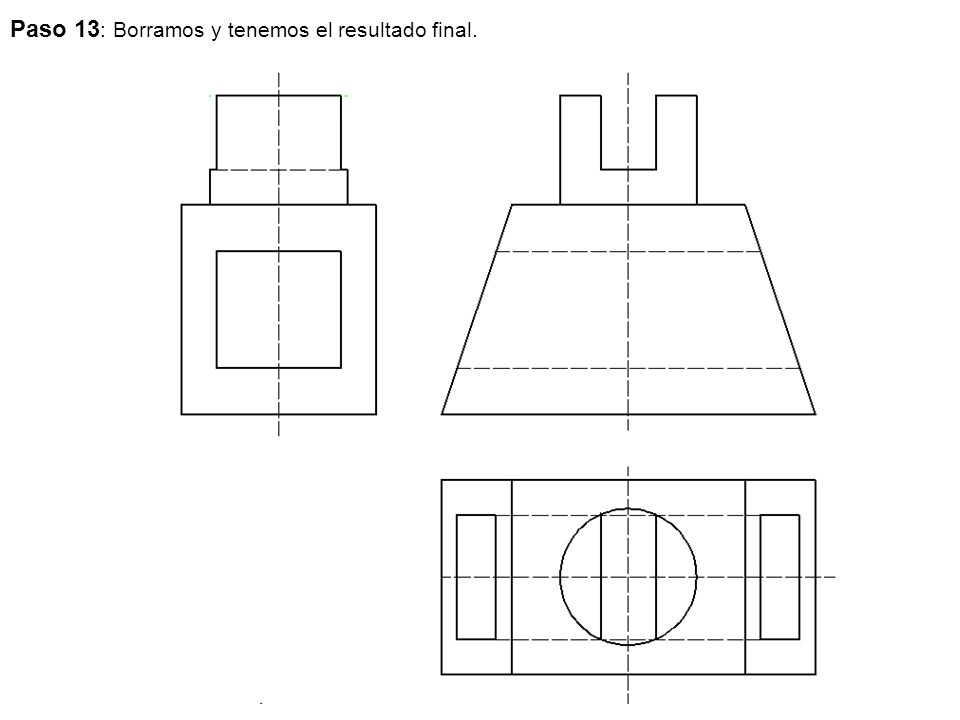

76 Paso 13 : Borramos y tenemos el resultado final.
