1 Alejandro Carrasco Muñoz Jorge Ropero Rodríguez
Tema 5. APLICACIONES, DISEÑO Y PREPARACIÓN DE LA PLANIFICACIÓN (SITE SURVEY) DE UNA RED INALÁMBRICA. Alejandro Carrasco Muñoz Jorge Ropero Rodríguez

2 1. Introducción Realizar una inspección de sitio (Site Survey) puede ser útil en varias etapas de un proyecto. Etapa inicial: cuando todavía no se ha decidido el lugar en donde se realizará la implementación, es posible hacer una inspección rápida para estimar la viabilidad del proyecto e identificar las posibles ventajas y desventajas de dicho sitio. Cuando ya se ha decidido el sitio de la implementación, se debería realizar un detallado estudio de sitio, tanto práctico como teórico. Estudio de viabilidad ¿Qué infraestructura física está disponible en el sitio? ¿Qué infraestructura técnica se está usando en el sitio? ¿Dónde está el punto de alimentación/energía más cercano al sitio? ¿Dónde está el punto de acceso a internet más cercano al sitio? Factores adicionales Condiciones de clima en el sitio (temperatura, nivel de lluvias, truenos, humedad). Tipo de terreno (arena, suelo, piedras). Población (escasa o densamente poblada). Acceso a vías de transporte. Legislación sobre radio/torres, frecuencias y potencias de transmisión. Condiciones para importación de equipos. Disponibilidad local de antenas, cables y conectores.

3 2. Inspección de las estructuras física y técnica.
Estudio de la infraestructura física disponible Estudio previo. Mástiles, torres o construcciones altas existentes (si ya existen, hay que estudiar la posibilidad de compartirlos con otros operadores). Mapas disponibles y actualizados del área para hacer un estudio teórico antes de hacer una visita in situ. Estimar la altura de las construcciones. Visita in situ Si existen muchos sitios posibles, se debe realizar un estudio en esos lugares haciendo mediciones relevantes con equipos portátiles de redes inalámbricas (WLAN) utilizando Netstumbler (Win32), Wavemon (Linux) u otro software similar. Se debe medir la distancia a otro(s) punto(s) de manera que se pueda realizar un presupuesto del enlace (link budget) apropiado antes de comenzar a pedir y comprar equipos. La distancia puede ser medida tanto usando equipos GPS (preferible) así como con un mapa con escala actualizado y exacto. Si ninguna de las dos opciones está disponible, se puede medir la distancia manualmente en un coche o bicicleta equipados con un odómetro (cuentakilómetros). Llevar binoculares para realizar pruebas de línea de visión con el otro extremo y una cámara digital para documentar el sitio. Llevar ropa/zapatos/guantes adecuados, cinta métrica, cuerda larga y delgada, equipo para escalar (incluyendo casco). Es conveniente imaginar la ruta que los cables van a seguir para obtener figuras exactas. Es bueno ser “pesimista”. Es mejor tener 5 metros extra de cable a que falte un metro en la cima de una torre de 40 metros de altura.

4 Consideraciones a tener en cuenta
Descripción Velocidad de tx. de datos La sensibilidad y el alcance son inversamente proporcionales a la velocidad de tx. Por tanto, el radio máximo se alcanza con la velocidad más baja factible. Además, hay que tener en cuenta las interferencias. Tipo de antena y ubicación El alcance aumenta con la altura de la antena. La altura óptima está habitualmente entre 3.60 m. y 5.40 m. para 2.4 GHz. Entorno físico Es preferible un área despejada a un área cerrada o poblada. Obstáculos Estanterías, pilares, superficies metálicas o reflexivas… Materiales de construcción Por ejemplo, el yeso permite un mayor alcance que el hormigón. Línea de visión Directa entre antenas y a una altura adecuada.

5 Infraestructura técnica
Se puede empezar por contactar a los nuevos vecinos para obtener la información necesaria acerca de sus equipos de manera que se pueda plantear el proyecto sin interferencias. Se pueden discutir también las posibilidades de compartir localizaciones con ellos. Otra información a obtener Infraestructura inalámbrica existente. Antenas y cables existentes. Disposición de la red IP (si se va a usar IP). Descripción de otros equipos en el sitio (se pueden tomar fotos de todas las etiquetas/especificaciones). Frecuencias/Canales. Potencia de radio.

6 3. Topología y puntos de acceso
La topología no se refiere a arquitecturas como la de bus o anillo, sino al área de servicio básico (BSA), que se compone de microcélulas. Cuando se instalan varios AP, las células deben superponerse, para que la conexión inalámbrica no se interrumpa cuando se produce un cambio de célula. El objetivo principal es la inspección de emplazamientos para determinar la superposición adecuada.

7 Topología y puntos de acceso
Para el diseño de una WLAN, se deben cumplir los siguientes requisitos: Alta disponibilidad: se consigue con la redundancia del sistema y el diseño adecuado del área de cobertura (negociación automática al debilitarse la señal, selección de antena correcta o uso de repetidores cuando no es posible ubicar un AP). Escalabilidad: varios AP por área de cobertura a distintas frecuencias. Manejabilidad: uso de dispositivos que soporten protocolos de administración remota (telnet, SSH, HTTP…). Interoperabilidad: se consigue adhiriéndose a los estándares

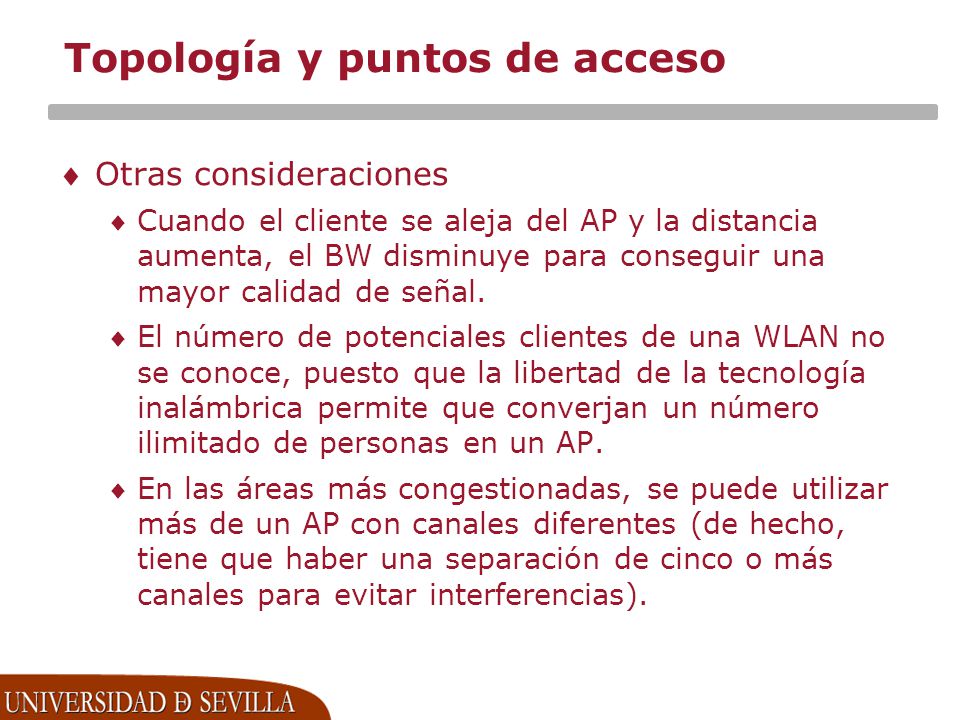

8 Topología y puntos de acceso
Otras consideraciones Cuando el cliente se aleja del AP y la distancia aumenta, el BW disminuye para conseguir una mayor calidad de señal. El número de potenciales clientes de una WLAN no se conoce, puesto que la libertad de la tecnología inalámbrica permite que converjan un número ilimitado de personas en un AP. En las áreas más congestionadas, se puede utilizar más de un AP con canales diferentes (de hecho, tiene que haber una separación de cinco o más canales para evitar interferencias).

9 REDES INALÁMBRICAS Y SEGURIDAD EN REDES
Alejandro Carrasco Muñoz Jorge Ropero Rodríguez
