2 Requerimientos funcionales de elementos activos inalámbricos aplicados a instalaciones de cableado estructurados

3 Índice Definiciones Investigación Conclusiones
Futuras líneas de investigación.

4 Elementos activos Inalámbricos
Access Point. Extension Point. Switch inalámbrico. Router inalámbrico. Bridge inalámbrico. Antenas. Placas inalámbricas.

5 Posibles estructuras de una WLAN

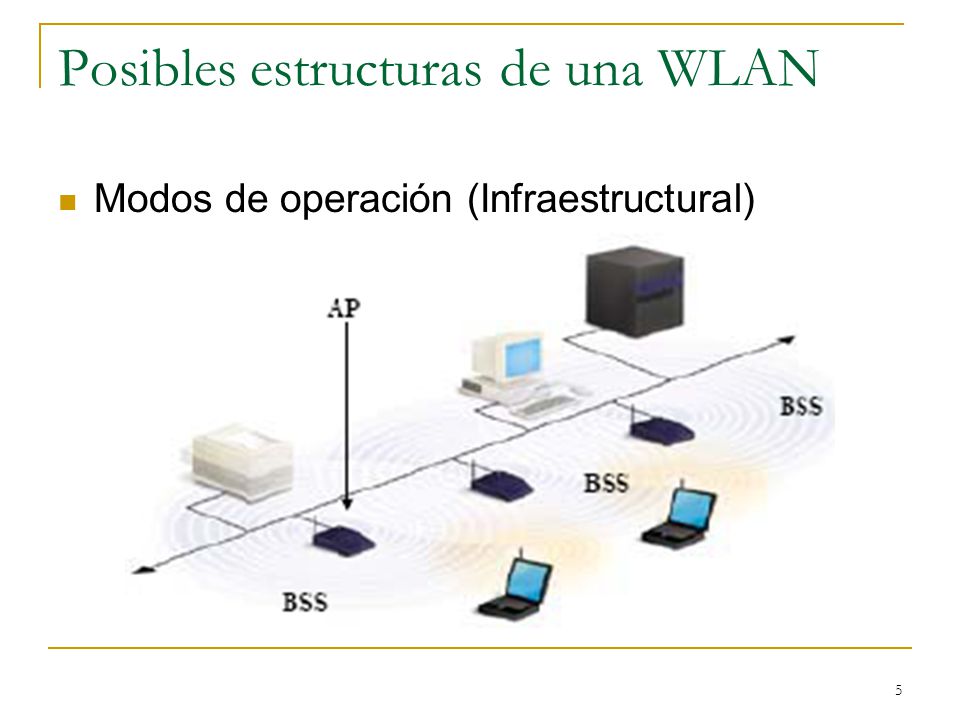

Modos de operación (Infraestructural)

6 Posibles estructuras de una WLAN

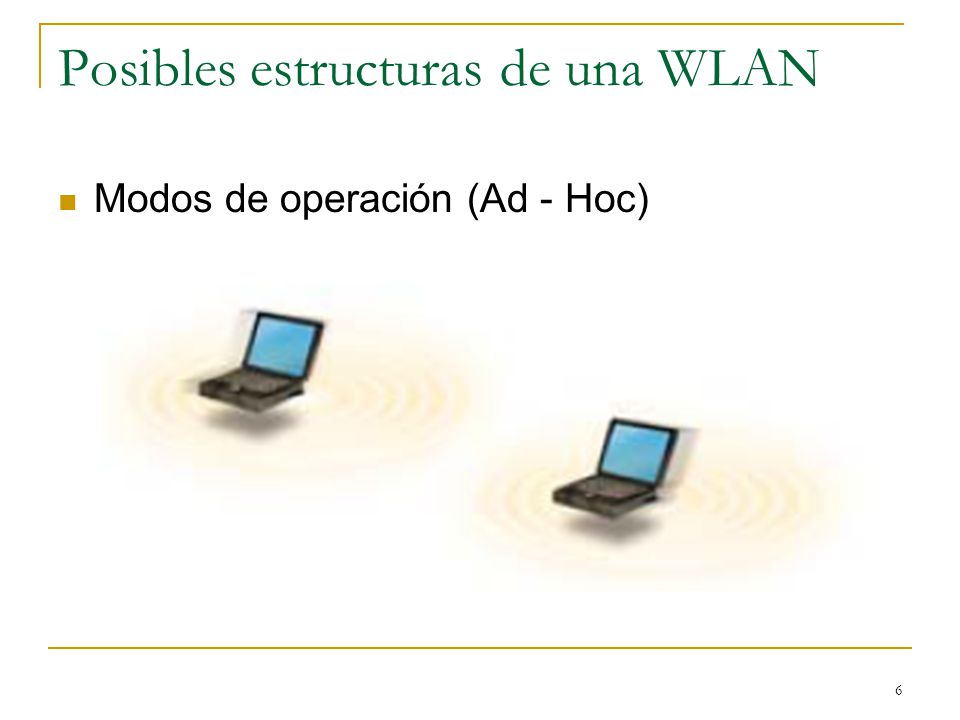

Modos de operación (Ad - Hoc)

7 Posibles estructuras de una WLAN

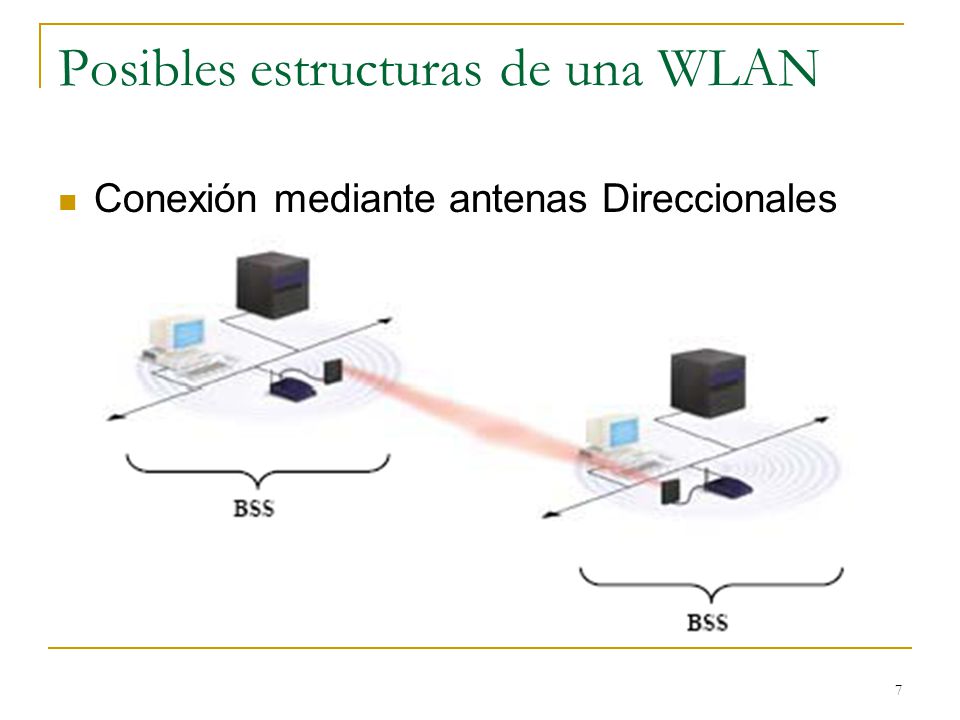

Conexión mediante antenas Direccionales

8 Posibles estructuras de una WLAN

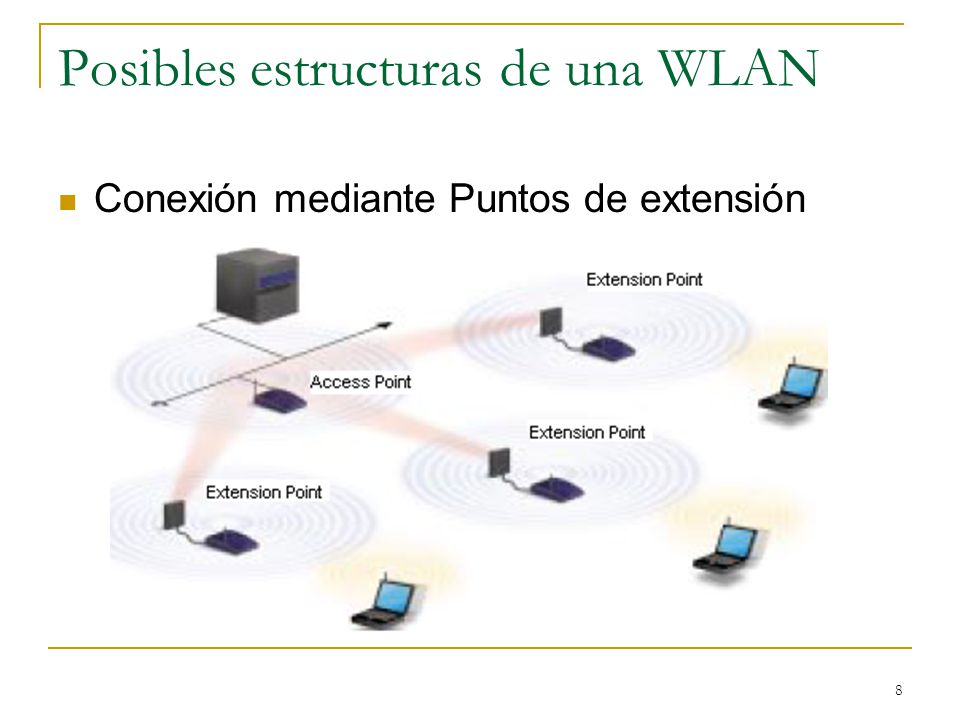

Conexión mediante Puntos de extensión

9 INVESTIGACIÓN El objetivo de este trabajo es explicar como se deberían instalar los dispositivos inalámbricos dentro de los subsistemas del cableado estructurado.

10 Requerimientos Funcionales Como se reemplaza al cableado horizontal con tecnologías inalámbricas?
En este subsistema del cableado estructurado, No existen dispositivos inalámbricos que reemplacen o que convivan con el cableado horizontal, porque en tecnologías inalámbricas, el medio de transmisión es el aire. No es ningún elemento que haya que instalar.

11 Requerimientos Funcionales Rack de telecomunicaciones

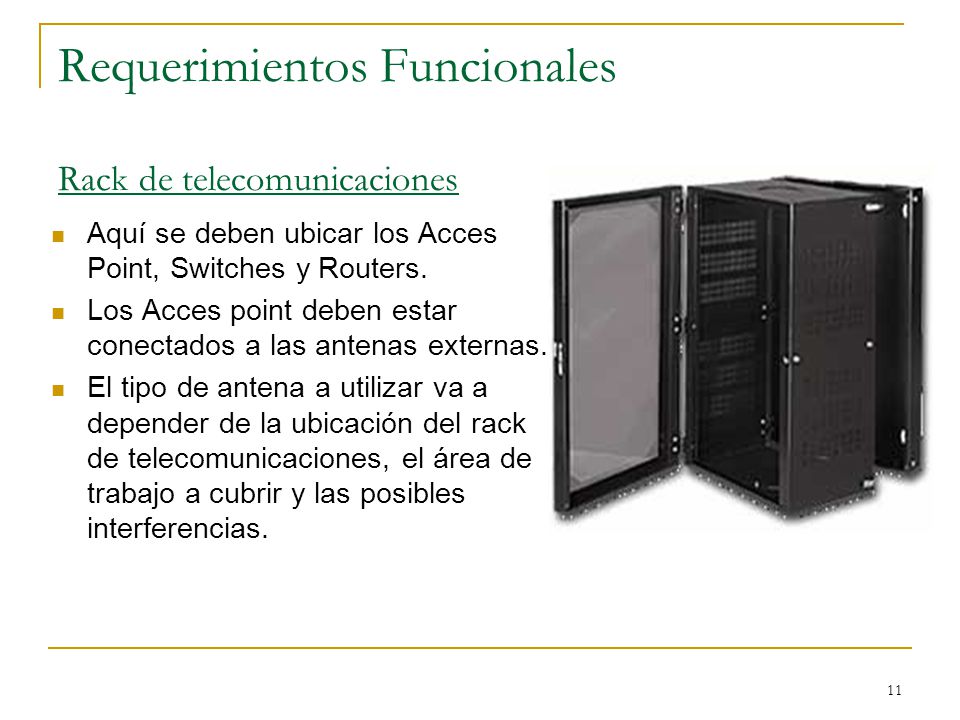

Aquí se deben ubicar los Acces Point, Switches y Routers. Los Acces point deben estar conectados a las antenas externas. El tipo de antena a utilizar va a depender de la ubicación del rack de telecomunicaciones, el área de trabajo a cubrir y las posibles interferencias.

12 Requerimientos Funcionales Tipos de antenas
Direccionales. -Tienen cobertura de 80º, Omnidireccionales. -Tienen cobertura de 360º. Sectoriales. -Es una combinación de las anteriores, más costosas.

13 Requerimientos Funcionales Ubicación de las antenas

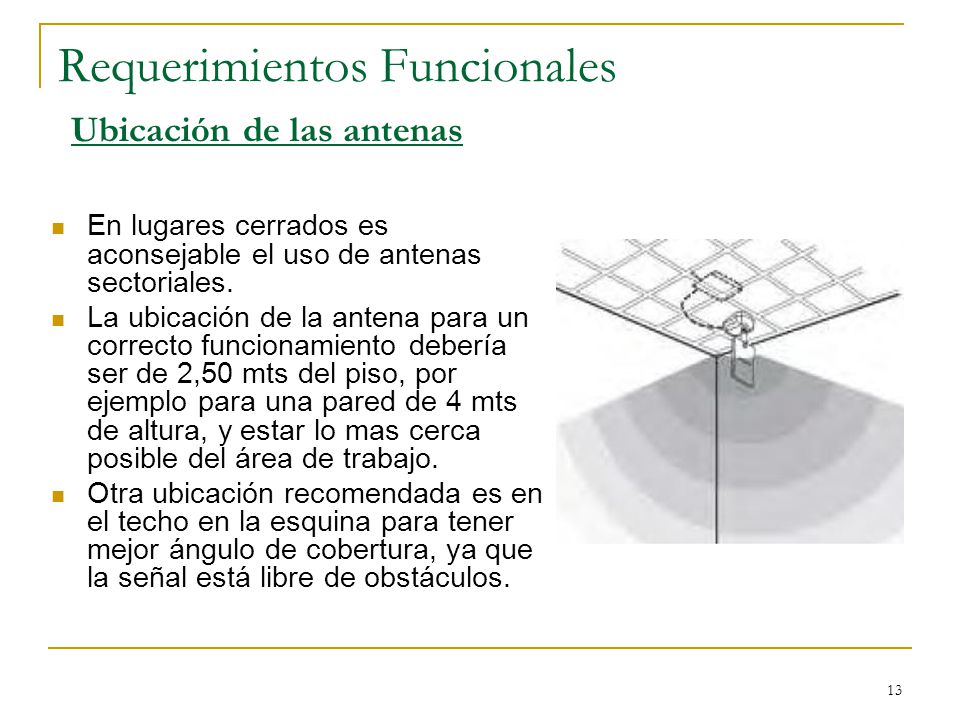

En lugares cerrados es aconsejable el uso de antenas sectoriales. La ubicación de la antena para un correcto funcionamiento debería ser de 2,50 mts del piso, por ejemplo para una pared de 4 mts de altura, y estar lo mas cerca posible del área de trabajo. Otra ubicación recomendada es en el techo en la esquina para tener mejor ángulo de cobertura, ya que la señal está libre de obstáculos.

14 Requerimientos Funcionales Continuación - Ubicación de las antenas
Ubicación Lateral para un rango de transmisión amplio. No más de 3 antenas. Máximo 100 mts de distancia entre antenas. Cable de antenas lo más corto posible y de 50 ohmios.

15 Requerimientos Funcionales Cuarto de equipos (DataCenter)
En esta ubicación deberán alojarse los dispositivos de backbone (Switches, Routers, etc). Ventajas: - Administración centralizada Desventajas: -Según la distancia, el requerir repetidores de conectividad.

16 Requerimientos Funcionales Cuarto de entrada de Servicios.
La entrada a las servicios del edificio es el punto en el cual el cableado externo hace interfaz con el cableado vertical (backbone) dentro del edificio. No existen dispositivos inalámbricos que reemplacen o que convivan con el cuarto de entrada de servicios.

17 Requerimientos Funcionales Área de trabajo

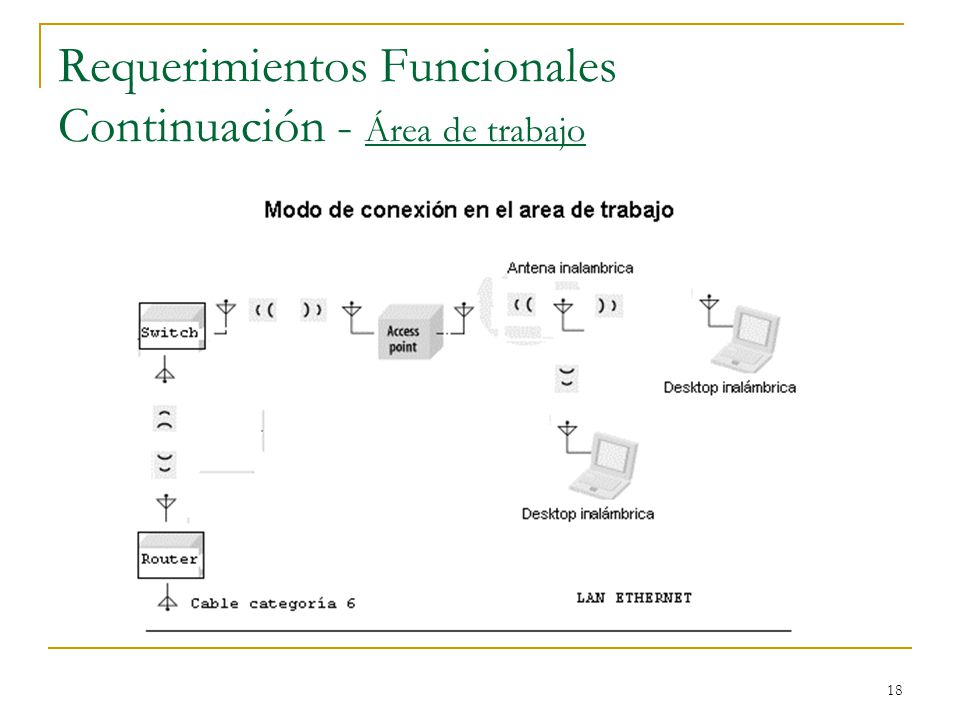

El área de trabajo si puede ser reemplazada por dispositivos inalámbricos. Como el acces point se encuentra ubicado en el Rack de telecomunicaciones, las placas de red inalámbricas se conectan a antenas inalámbricas y estás están conectadas a los acces point .

18 Requerimientos Funcionales Continuación - Área de trabajo

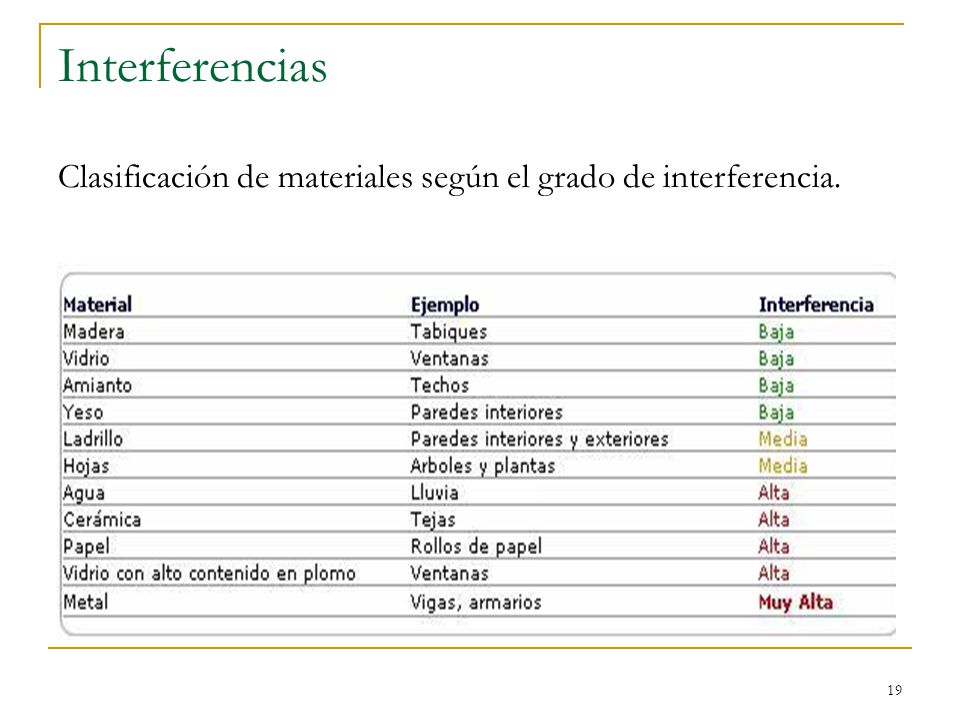

19 Interferencias Clasificación de materiales según el grado de interferencia.

20 Interferencias Tecnologías que pueden producir interferencias

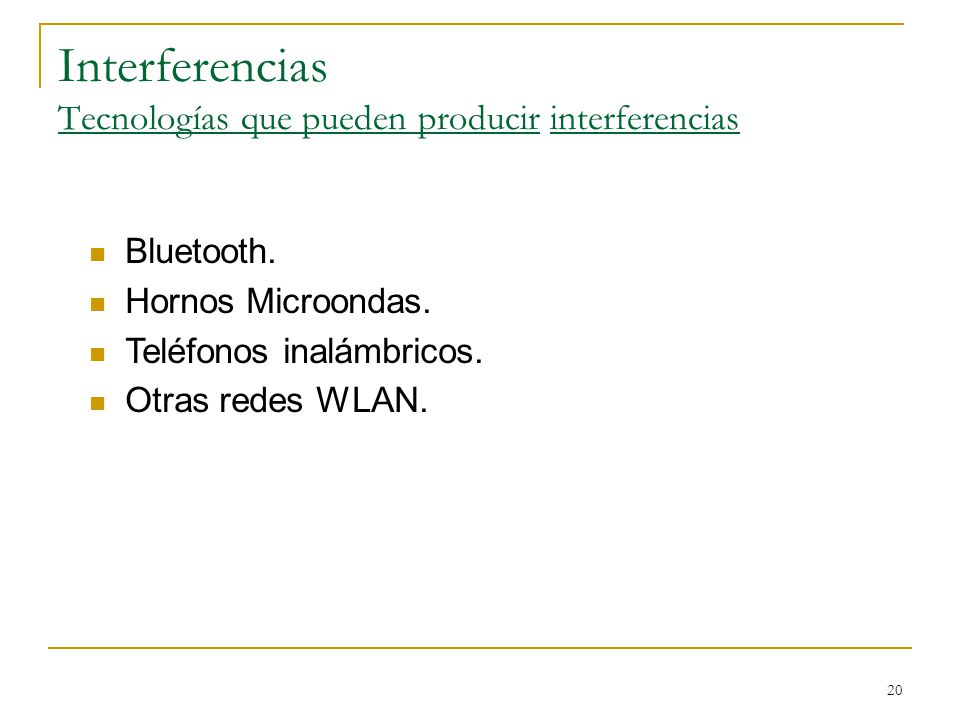

Bluetooth. Hornos Microondas. Teléfonos inalámbricos. Otras redes WLAN.

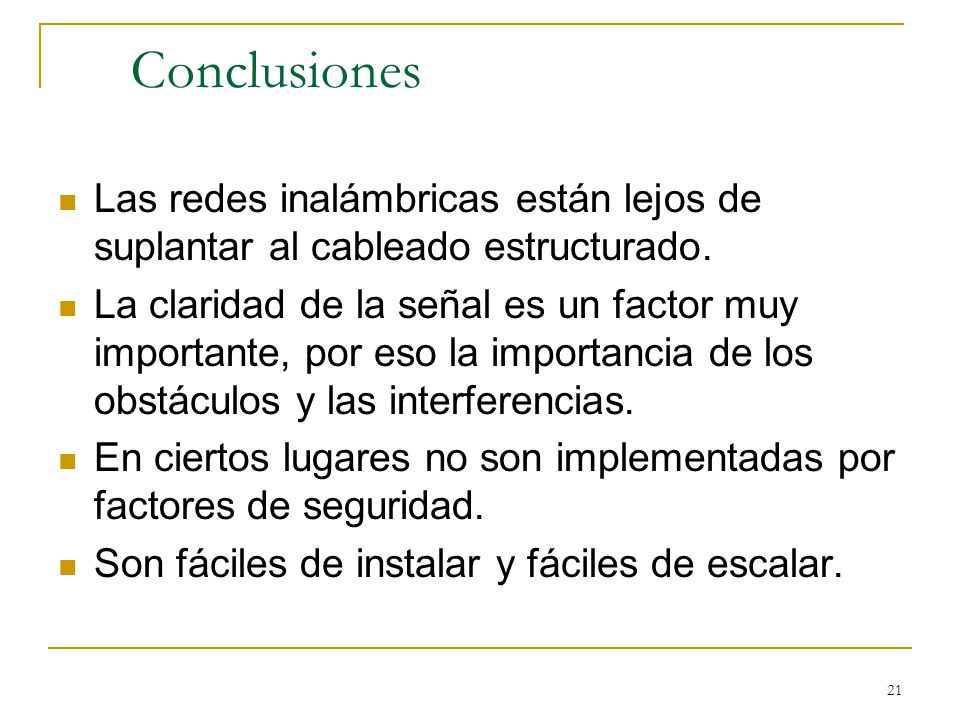

21 Conclusiones Las redes inalámbricas están lejos de suplantar al cableado estructurado. La claridad de la señal es un factor muy importante, por eso la importancia de los obstáculos y las interferencias. En ciertos lugares no son implementadas por factores de seguridad. Son fáciles de instalar y fáciles de escalar.

22 Futuras líneas de investigación
Cableado de BackBone con tecnologías inalámbricas. Cálculos de radiaciones electromagnéticas.

23 Elementos activos Inalámbricos

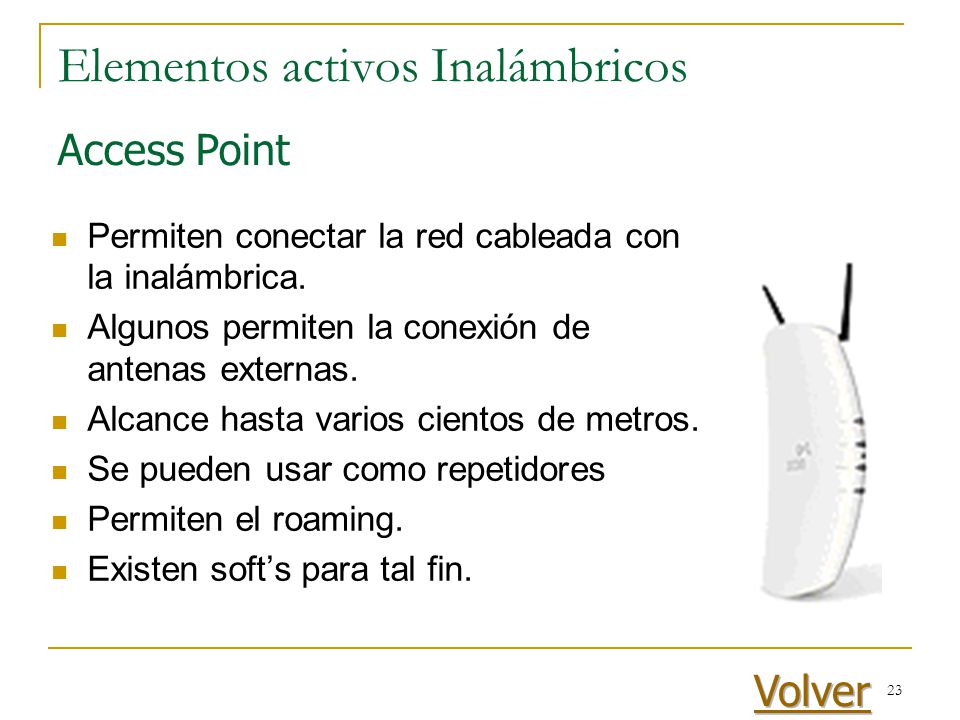

Access Point Permiten conectar la red cableada con la inalámbrica. Algunos permiten la conexión de antenas externas. Alcance hasta varios cientos de metros. Se pueden usar como repetidores Permiten el roaming. Existen soft’s para tal fin. Volver

24 Elementos activos Inalámbricos

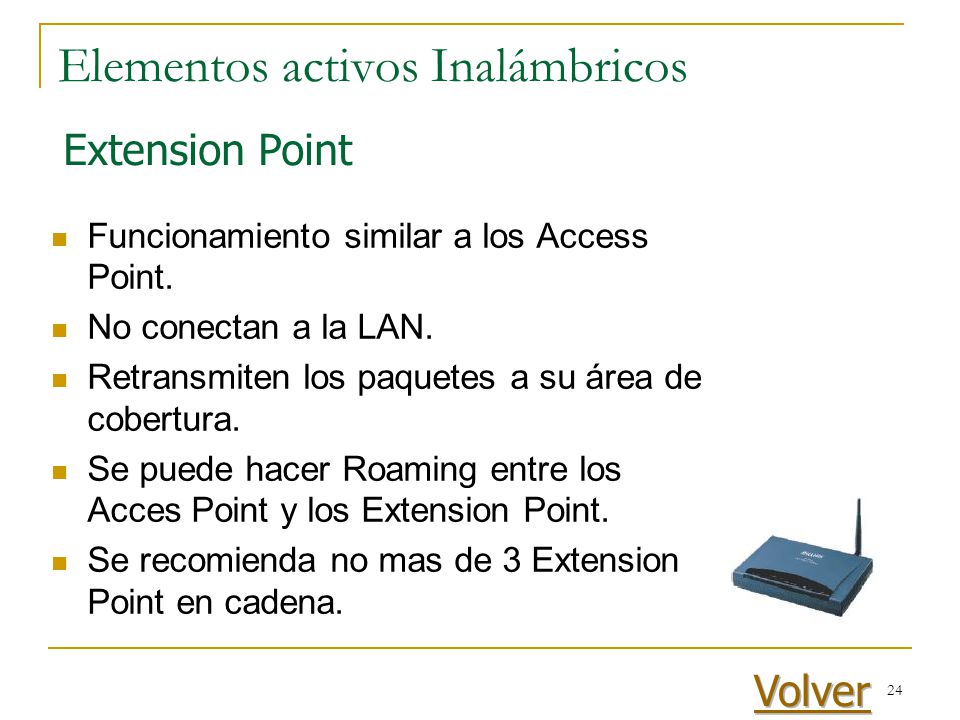

Extension Point Funcionamiento similar a los Access Point. No conectan a la LAN. Retransmiten los paquetes a su área de cobertura. Se puede hacer Roaming entre los Acces Point y los Extension Point. Se recomienda no mas de 3 Extension Point en cadena. Volver

25 Elementos activos Inalámbricos

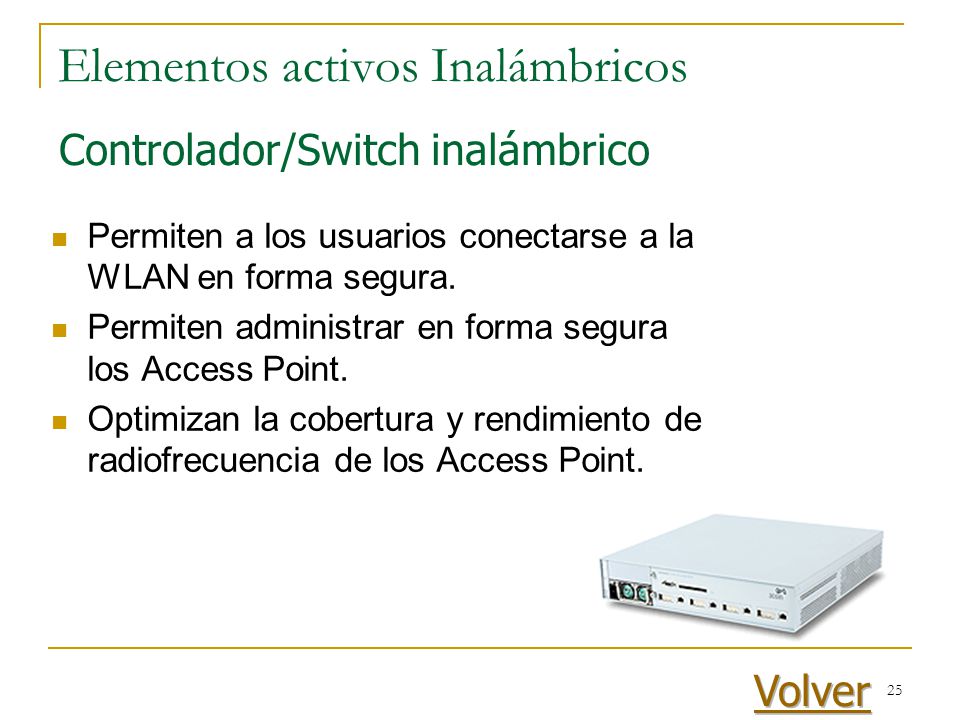

Controlador/Switch inalámbrico Permiten a los usuarios conectarse a la WLAN en forma segura. Permiten administrar en forma segura los Access Point. Optimizan la cobertura y rendimiento de radiofrecuencia de los Access Point. Volver

26 Elementos activos Inalámbricos

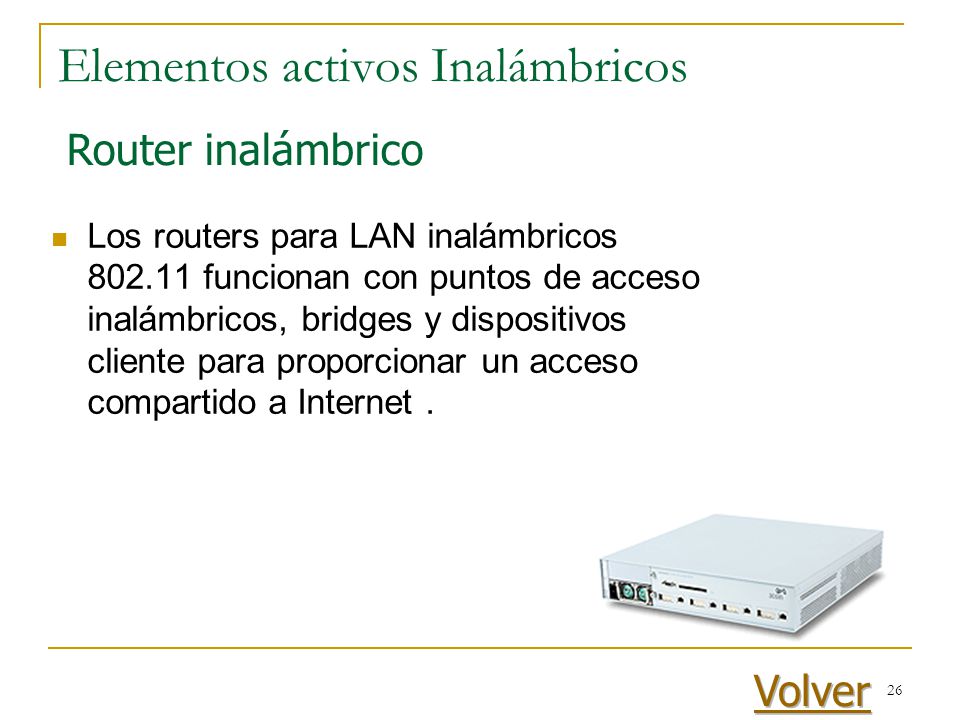

Router inalámbrico Los routers para LAN inalámbricos funcionan con puntos de acceso inalámbricos, bridges y dispositivos cliente para proporcionar un acceso compartido a Internet . Volver

27 Elementos activos Inalámbricos

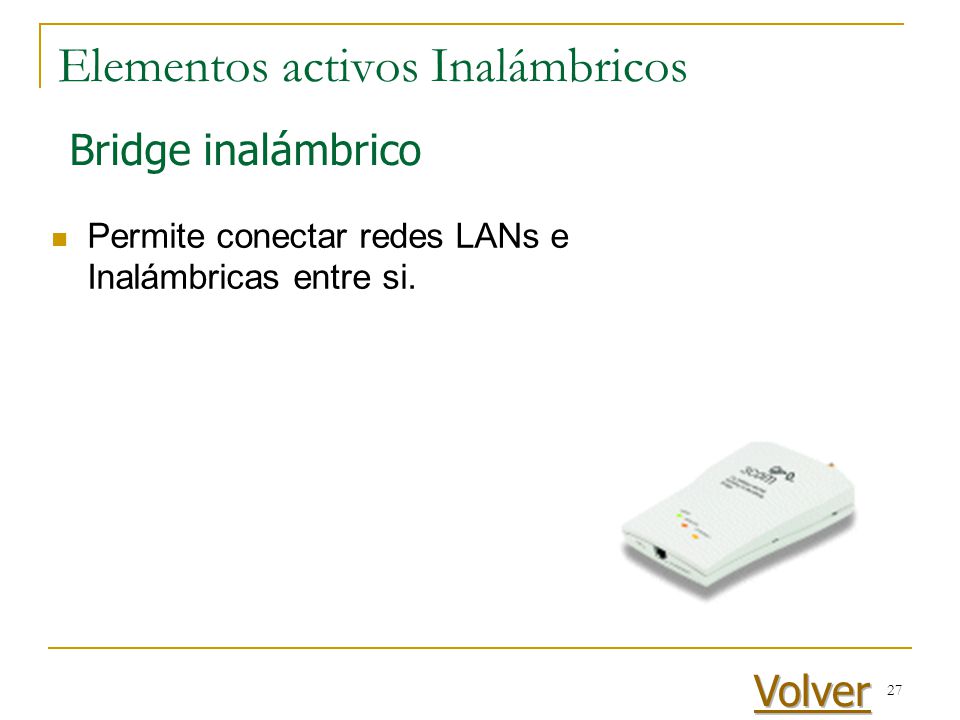

Bridge inalámbrico Permite conectar redes LANs e Inalámbricas entre si. Volver

28 Elementos activos Inalámbricos
Antenas Permite expandir la cobertura de la WLAN. Hay diferentes modelos, de medio y largo alcance, de tipo direccionales, omnidireccionales y sectoriales Volver

29 Elementos activos Inalámbricos
Placas inalámbricas Permiten conectar a los dispositivos clientes portátiles con los puntos de acceso (AP), u antenas para acceder a la red. Hay de tipo PCI, USB, para PC de escritorio y para PC portátiles. Volver
