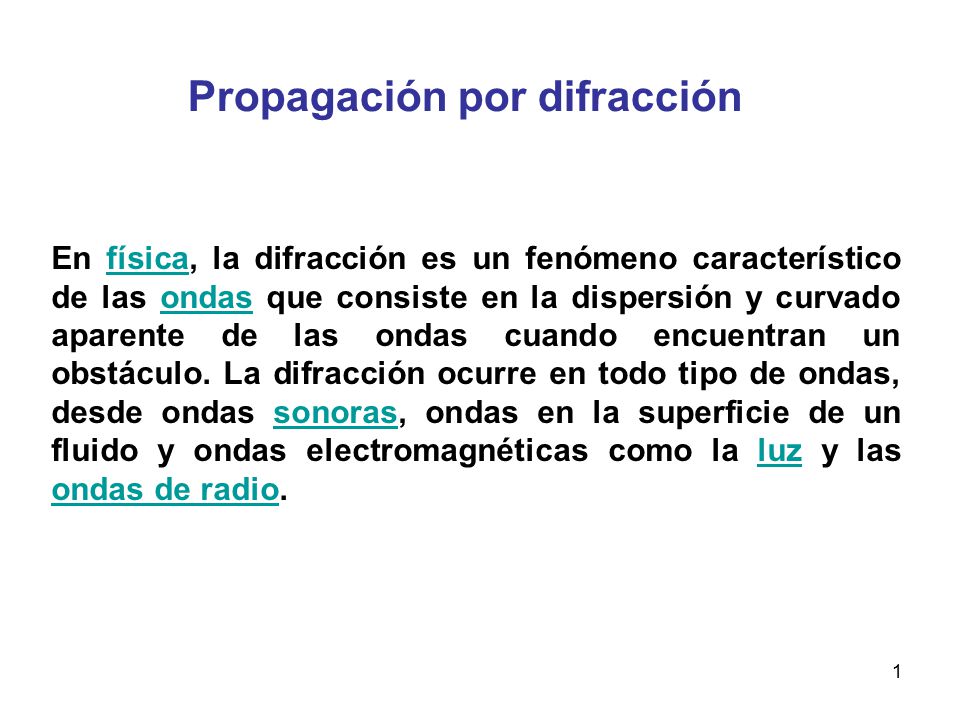

1 1 En física, la difracción es un fenómeno característico de las ondas que consiste en la dispersión y curvado aparente de las ondas cuando encuentran un obstáculo. La difracción ocurre en todo tipo de ondas, desde ondas sonoras, ondas en la superficie de un fluido y ondas electromagnéticas como la luz y las ondas de radio.físicaondassonorasluz ondas de radio Propagación por difracción

2 2

3 3 GEOMETRIA OBSTACULO AGUDO

4 4 Difracción por obstáculos agudos d1d1 d2d2 T R θ h v es el parámetro de difracción

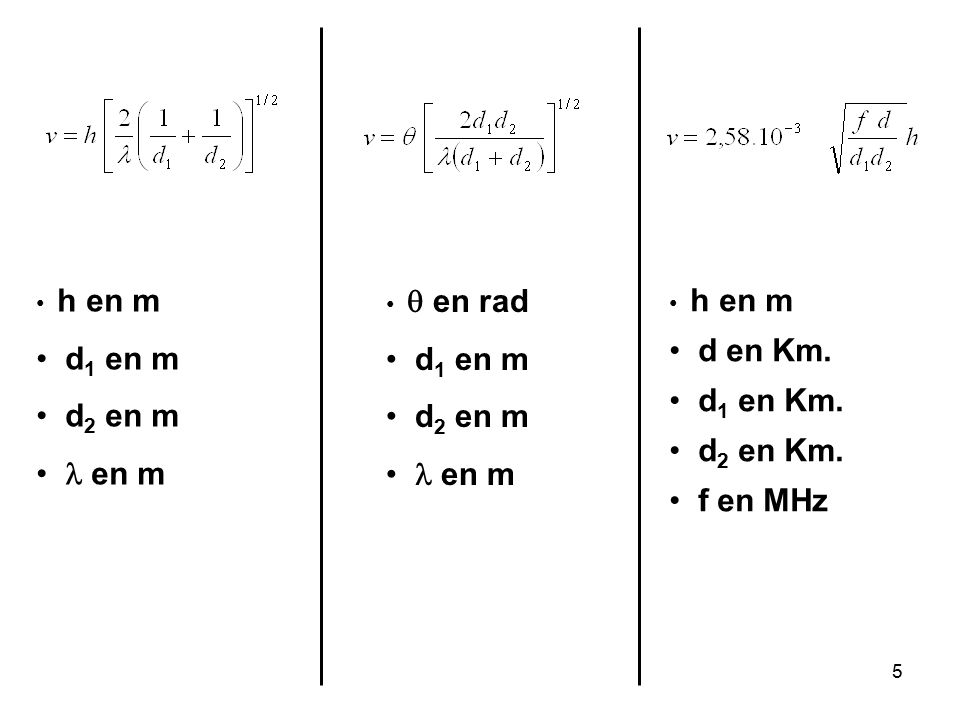

5 5 h en m d 1 en m d 2 en m en m  en rad d 1 en m d 2 en m en m h en m d en Km. d 1 en Km. d 2 en Km. f en MHz

6 6 Difracción por obstáculos agudos

7 7 Calculo de perdida de difracción 1- Hallar d 1. 2- Hallar d 2. 3- Hallar la altura efectiva del obstáculo h. 4- Hallar el valor de parámetro de difracción v a partir de las formulas citadas en diapositiva 4. 5- Hallar la perdida de difracción a partir de la formula citada en diapositiva 5.

8 8 Pérdidas de difracción

9 9 Difracción por dos obstáculos Método de Bullington Consiste en visualizar todos los objetos presentes como uno solo de mayor tamaño. Se forma un triángulo tomando como base la línea de unión entre transmisor y receptor, y como altura el punto que une las líneas de visión desde transmisor y receptor.

10 10 Difracción por dos obstáculos Método de Epstein h1h1 h2h2 O 1 O 2 s 1 s 2 s 3 T R

11 11 Difracción por dos obstáculos Método de Deygout

12 12 Difracción por dos obstáculos Método de Deygout
