Módulo Educativo MANEJO DE EXTINTORES

Presentación del tema: "Módulo Educativo MANEJO DE EXTINTORES"— Transcripción de la presentación:

1 Módulo Educativo MANEJO DE EXTINTORES
ELABORADO POR: Ayala Díaz Viviana Paola, Tolosa Hernández Hernán Yesid. Enfermeros PDA II. Universidad Industrial de santander Enfermera Amado Mendoza Myriam. Docente UIS Enfermera Carbonell Gutiérrez Marcela. Emergencias y Desastres HUS. Escuela de Enfermería UIS Subgerencia Servicios de Enfermería HUS Emergencias y Desastres HUS 2.006 Bucaramanga, 2.006

2 CLASES DE FUEGO CLASE A CLASE B CLASE C CLASE D 2 7
3. Si el sitio de incendio tiene la puerta cerrada, utilice el hacha para romper la cerradura y abra la puerta. 4. Coja la boquilla firmemente y ordene que abran la llave del agua. 5. Sitúese a una distancia mínima de tres metros y dirija el agua a la base del incendio o a las paredes del salón. 6. Agáchese al apagar el fuego para evitar ser afectado por el humo y los vapores. 6. Cuando lleguen los bomberos, infórmeles la situación y déjelos actuar. Retírese a un sitio seguro. CLASE A Producido por la combustión de maderas, textiles, papeles y caucho. CLASE B Producido por la combustión de líquidos y gases inflamables y combustibles; aceites, pinturas, gasolina, grasas disolventes. CLASE C Producido por la combustión de Equipos eléctricos conectados. Puede ser A o B, pero en contacto con corriente eléctrica CLASE D Producido por la combustión de Metales combustibles; magnesio, titanio, circonio, litio. Módulo Educativo Manejo de Extintores Módulo Educativo Manejo de Extintores 2 La reproducción total o parcial de este módulo debe hacerse con la autorización de sus autores. La reproducción total o parcial de este módulo debe hacerse con la autorización de sus autores. 7

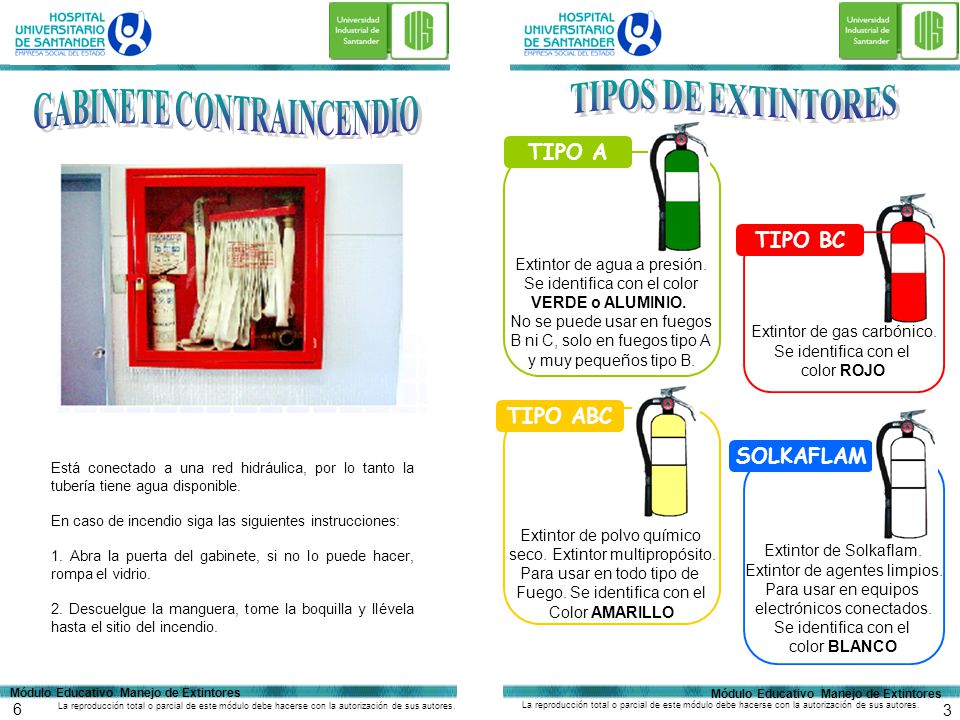

3 GABINETE CONTRAINCENDIO
TIPOS DE EXTINTORES GABINETE CONTRAINCENDIO TIPO A Extintor de agua a presión. Se identifica con el color VERDE o ALUMINIO. No se puede usar en fuegos B ni C, solo en fuegos tipo A y muy pequeños tipo B. TIPO BC Extintor de gas carbónico. Se identifica con el color ROJO TIPO ABC Extintor de polvo químico seco. Extintor multipropósito. Para usar en todo tipo de Fuego. Se identifica con el Color AMARILLO Está conectado a una red hidráulica, por lo tanto la tubería tiene agua disponible. En caso de incendio siga las siguientes instrucciones: 1. Abra la puerta del gabinete, si no lo puede hacer, rompa el vidrio. 2. Descuelgue la manguera, tome la boquilla y llévela hasta el sitio del incendio. SOLKAFLAM Extintor de Solkaflam. Extintor de agentes limpios. Para usar en equipos electrónicos conectados. Se identifica con el color BLANCO Módulo Educativo Manejo de Extintores Módulo Educativo Manejo de Extintores 6 La reproducción total o parcial de este módulo debe hacerse con la autorización de sus autores. La reproducción total o parcial de este módulo debe hacerse con la autorización de sus autores. 3

4 INSTRUCCIONES PARA MANEJAR EL EXTINTOR PARTES DEL EXTINTOR
1. Calcomanía de Señalización según tipo de extintor. Fecha de vencimiento 2. Cuerpo. 3. Manija de transporte. 4. Palanca de descargue. 5. Indicador de presión. 6. Manguera de descarga. 7. Boquilla. 1 2 3 4 5 6 7 Tómelo por la manija de transporte. Llévelo al lugar del incendio. Retire la manija de seguridad halándola. Oprima la palanca y dirija la descarga a la base. del fuego. Para elegir el extintor … tenga en cuenta la clase de fuego que se presenta. Módulo Educativo Manejo de Extintores Módulo Educativo Manejo de Extintores 4 La reproducción total o parcial de este módulo debe hacerse con la autorización de sus autores. La reproducción total o parcial de este módulo debe hacerse con la autorización de sus autores. 5
