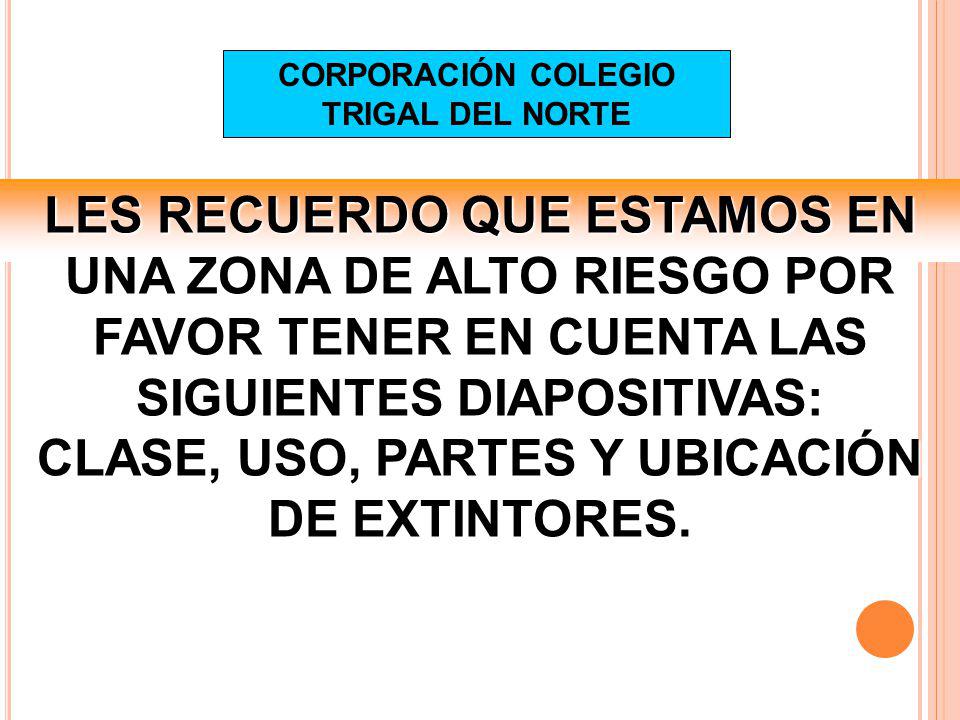

1 LES RECUERDO QUE ESTAMOS EN UNA ZONA DE ALTO RIESGO POR FAVOR TENER EN CUENTA LAS SIGUIENTES DIAPOSITIVAS: CLASE, USO, PARTES Y UBICACIÓN DE EXTINTORES. CORPORACIÓN COLEGIO TRIGAL DEL NORTE

2 TIPOS DE FUEGO A COMBUSTIBLES ORDINARIOS B LÍQUIDOS, GASES Y GRASAS C EQUIPO ELECTRICO ENERGIZADO D METALES COMBUSTIBLES CORPORACIÓN COLEGIO TRIGAL DEL NORTE

3 EXTINTOR Dispositivo portátil cargado bajo presión, cuya finalidad es extinguir incendios incipientes CORPORACIÓN COLEGIO TRIGAL DEL NORTE

4 PARTES Boquilla de descarga Orificio de descarga Cuerpo o Contenedor Manija de transporte Medidor de presión (excepción extinguidores de CO 2 ) Manija de aplicación Seguro Manguera de descarga CORPORACIÓN COLEGIO TRIGAL DEL NORTE

5 PARTES Manija de aplicación Manómetro Boca de salida Tubo sifón Cuerpo Manguera o corneta Agente extintor Agente expulsor CORPORACIÓN COLEGIO TRIGAL DEL NORTE

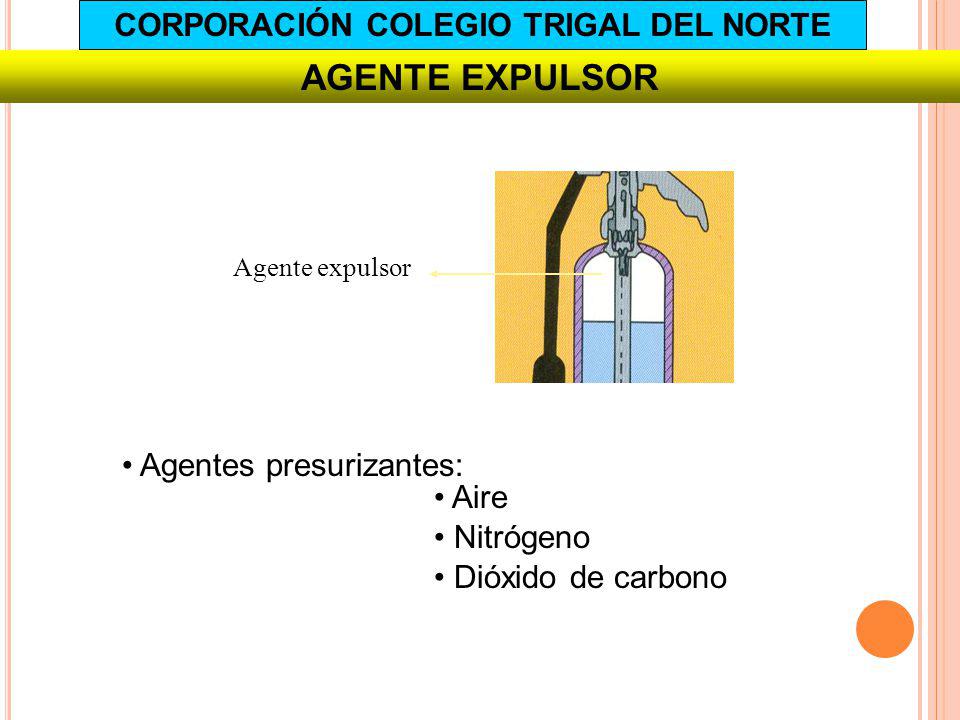

6 Agente expulsor AGENTE EXPULSOR Agentes presurizantes: Aire Nitrógeno Dióxido de carbono CORPORACIÓN COLEGIO TRIGAL DEL NORTE

7 Agente extintor EnfriamientoAgua, CO 2 SofocamientoPolvos químicos, CO 2 InhibiciónPolvos químicos AGENTE EXTINGUIDOR CORPORACIÓN COLEGIO TRIGAL DEL NORTE

8 TIPOS DE EXTINTORES Agua a presión Capacidad: 2.5 gl. agua Agente extintor: Agua + peltrate 3% Agente expulsor: Aire o nitrógeno a presión Mantenimiento y/o recarga: Anual Color del recipiente: Plateado o verde Clase de fuego: A Máxima distancia efectiva: 9 – 10 m. CORPORACIÓN COLEGIO TRIGAL DEL NORTE

9 POLVO QUIMICO SECO Corriente Capacidad: 2.5, 5, 10, 20, 30, 150 lb. Agente extintor: Bicarbonato de sodio Monofosfato de amonio Agente expulsor: Nitrógeno a presión Mantenimiento y/o recarga: Anual Color del recipiente: Rojo Clase de fuego: B - C Máxima distancia efectiva: 1.5 – 6 m. CORPORACIÓN COLEGIO TRIGAL DEL NORTE

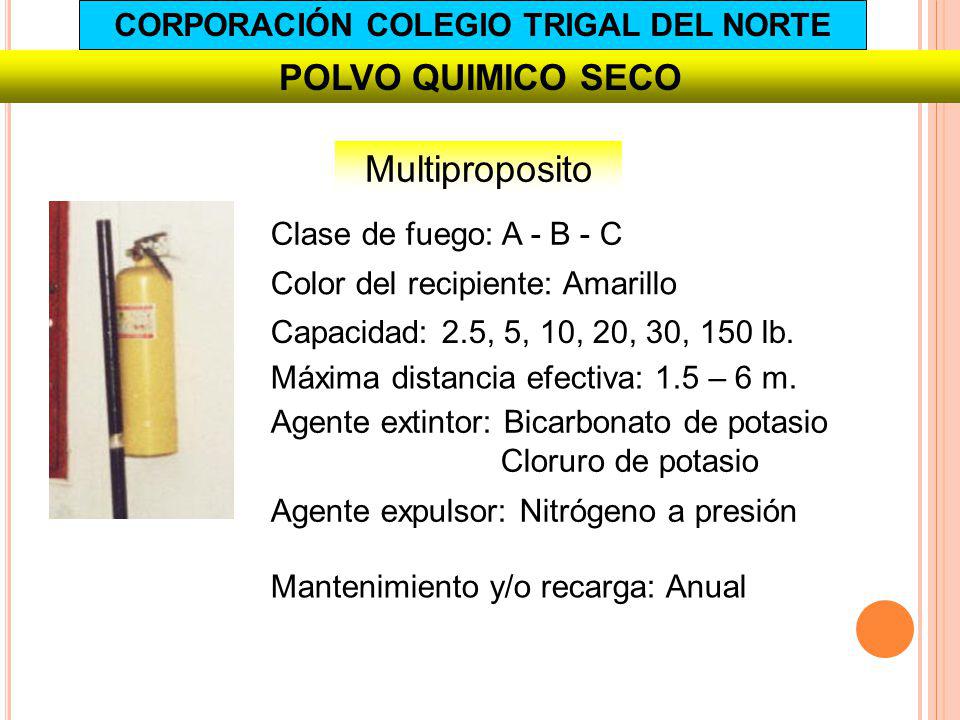

10 POLVO QUIMICO SECO Multiproposito Capacidad: 2.5, 5, 10, 20, 30, 150 lb. Agente extintor: Bicarbonato de potasio Cloruro de potasio Agente expulsor: Nitrógeno a presión Mantenimiento y/o recarga: Anual Color del recipiente: Amarillo Clase de fuego: A - B - C Máxima distancia efectiva: 1.5 – 6 m. CORPORACIÓN COLEGIO TRIGAL DEL NORTE

11 DIOXIDO DE CARBONO CO 2 Capacidad: 2.5, 5, 10, 20, 30, 150 lb. Agente extintor: Dióxido de carbono Agente expulsor: Dióxido de carbono Mantenimiento y/o recarga: Quinquenal Color del recipiente: Rojo Clase de fuego: B - C Máxima distancia efectiva: 1.0 – 2.5 m. CORPORACIÓN COLEGIO TRIGAL DEL NORTE

12 SOLKAFLAM Capacidad: 1000, 3000, 3700, 9000 g Agente extintor: Solkaflam 123 Agente expulsor: Nitrogeno a presión Mantenimiento y/o recarga: Quinquenal Color del recipiente: Blanco, Azul, Crema Clase de fuego: A - B - C Máxima distancia efectiva: 2.5 – 5.0 m. Solkaflam CORPORACIÓN COLEGIO TRIGAL DEL NORTE

13 UBICACIÓN Sitio cubierto, limpio y seco CORPORACIÓN COLEGIO TRIGAL DEL NORTE

14 Visible UBICACIÓN Accesible CORPORACIÓN COLEGIO TRIGAL DEL NORTE

15 UBICACIÓN CORPORACIÓN COLEGIO TRIGAL DEL NORTE

16

17 FORMA DE OPERACIÓN 1. Localice el extintor más adecuado 2. Retire el extintor del soporte 3. Retire el pasador de seguridad CORPORACIÓN COLEGIO TRIGAL DEL NORTE

18 FORMA DE OPERACIÓN 4. Pruebe el extintor 5. Aproximese al fuego CORPORACIÓN COLEGIO TRIGAL DEL NORTE

19 FORMA DE OPERACIÓN 6. Descargue el extintor 7. Barra la base de la llama CORPORACIÓN COLEGIO TRIGAL DEL NORTE

20 SEÑALIZACION CORPORACIÓN COLEGIO TRIGAL DEL NORTE

21 SEÑALIZACION CORPORACIÓN COLEGIO TRIGAL DEL NORTE

22 SEÑALIZACION CORPORACIÓN COLEGIO TRIGAL DEL NORTE

23 LES RECUERDO A TODOS LOS MIEMBROS DE LA COMUNIDAD DE ESTAR REVISANDO CADA EXTINTOR QUE ESTE EN SU DEPENDENCIA O CERCA. EN CASO DE CUALQUIER ANOMALIA EN DICHOS ELEMENTOS POR FAVOR INFORMAR POR ESCRITO AL JEFE DE SERVICIOS GENERALES. CORPORACIÓN COLEGIO TRIGAL DEL NORTE

24 ¡ Gracias por su tiempo ! Oscar Libardo Rojas
