Radiología Patológica del Tórax

Presentación del tema: "Radiología Patológica del Tórax"— Transcripción de la presentación:

1 Radiología Patológica del Tórax

2 Radiografía de Tórax Normal

3 OPACIDADES PULMONARES. - Lesiones del espacio Aéreo
OPACIDADES PULMONARES - Lesiones del espacio Aéreo - Lesiones intersticiales

4 Lesiones del espacio Aéreo
1.- Lesión Alveolar Signos Radiológicos: Aspecto algodonoso de las lesiones/mal definidos. Tendencia a la coalescencia. Distribución lobar o segmentaria. Distribución en “alas de mariposa”. Broncograma aéreo. Signo de la silueta CLASIFICACION: Localizadas Difusas.

5

6

7

8

9 2.- Atelectasia Signos Radiológicos: DIRECTOS: Desplazamiento de la cisura. Aumento de la radiopacidad. Acercamiento bronquial o vascular. INDIRECTOS: Desplazamiento del hilio. Retracción del cardiomediastino. Hiperinsuflación Compensadora Estrechamiento de los espacios intercostales.

10

11

12

13

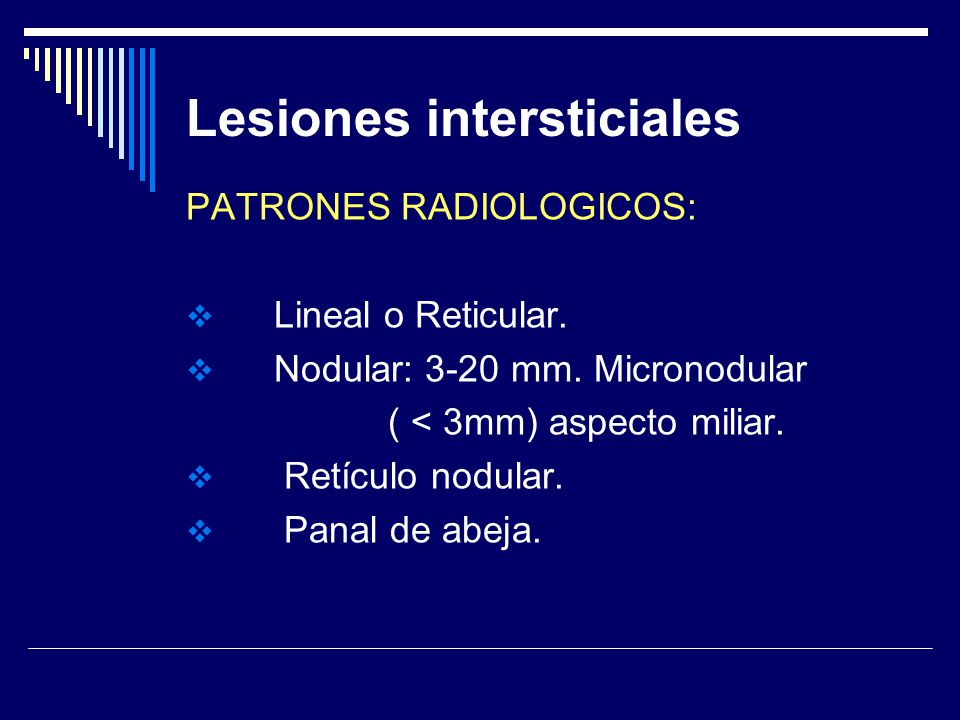

14 Lesiones intersticiales
PATRONES RADIOLOGICOS: Lineal o Reticular. Nodular: 3-20 mm. Micronodular ( < 3mm) aspecto miliar. Retículo nodular. Panal de abeja.

15

16

17

18

19

20 HIPERCLARIDAD PULMONAR

21 HIPERCLARIDAD PULMONAR
Aire aumentado sin alteración del parénquima pulmonar: Hiperinsuflación Local: atelectasia. General: Asma. Aire aumentado con disminución del intersticio pulmonar. Local: Bulas. Difuso: Enfisema. Vasos periféricos pequeños, arteria pulmonar e hilios grandes sin hiperinsuflación: HTTP, TEP.

22

23

24

25 LESIONES DE LA PLEURA

26 PLEURA DERRAME PLEURAL: NEUMOTORAX: Libre.
Subpulmonar Encapsulado o tabicado. NEUMOTORAX: Línea de pleura visceral / Hipertransparencia sin trama vascular Aumento de la densidad del pulmón colapsado. Ausencia del dibujo vascular pulmonar.

27

28

29

30

31

32

33

34 IMAGEN MIXTA O HIDROAEREA
Se observa radiopacidad y radiotransparencia con nivel. Puede estar localizada en: Pleura ( Pio, Hemo o Hidroneumotorax). Parénquima pulmonar: Absceso Pulmonar Tumor Pulmonar abscedado, neumonia necrotizante, caverna infectada (Tbc p)

35

36

37

38 TUBERCULOSIS

39

40

41

42

43

44

45

46 Gracias
