Cable Coaxial El cable coaxial, coaxcable o coax.- creado en la década de 1930, es un cable utilizado para transportar señales eléctricas de alta frecuencia.

Presentación del tema: "Cable Coaxial El cable coaxial, coaxcable o coax.- creado en la década de 1930, es un cable utilizado para transportar señales eléctricas de alta frecuencia."— Transcripción de la presentación:

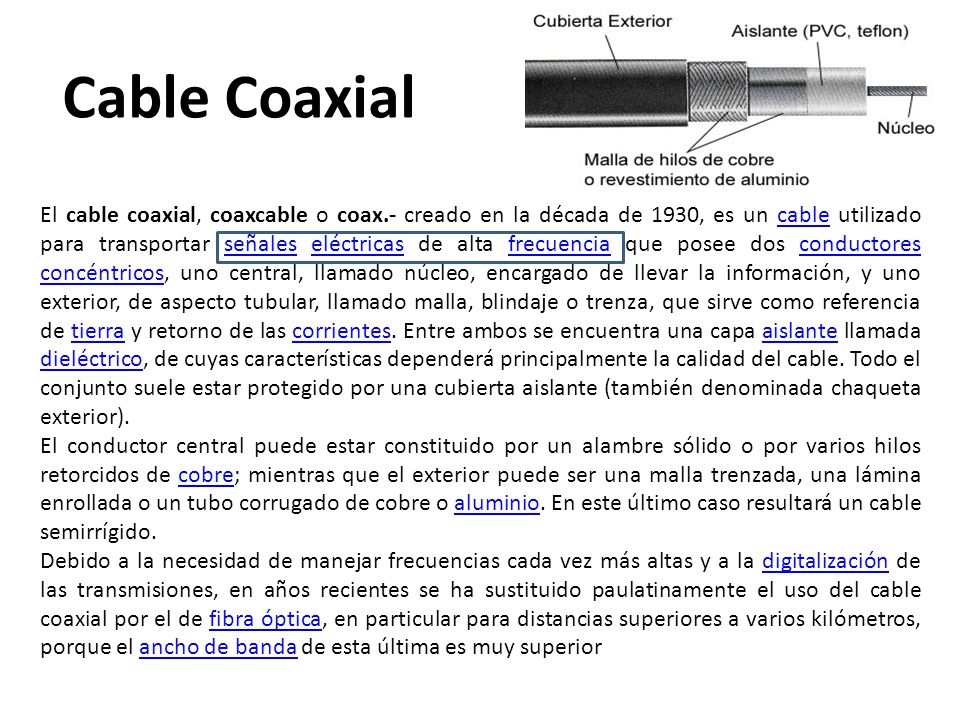

1 Cable Coaxial El cable coaxial, coaxcable o coax.- creado en la década de 1930, es un cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado núcleo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla, blindaje o trenza, que sirve como referencia de tierra y retorno de las corrientes. Entre ambos se encuentra una capa aislante llamada dieléctrico, de cuyas características dependerá principalmente la calidad del cable. Todo el conjunto suele estar protegido por una cubierta aislante (también denominada chaqueta exterior). El conductor central puede estar constituido por un alambre sólido o por varios hilos retorcidos de cobre; mientras que el exterior puede ser una malla trenzada, una lámina enrollada o un tubo corrugado de cobre o aluminio. En este último caso resultará un cable semirrígido. Debido a la necesidad de manejar frecuencias cada vez más altas y a la digitalización de las transmisiones, en años recientes se ha sustituido paulatinamente el uso del cable coaxial por el de fibra óptica, en particular para distancias superiores a varios kilómetros, porque el ancho de banda de esta última es muy superior

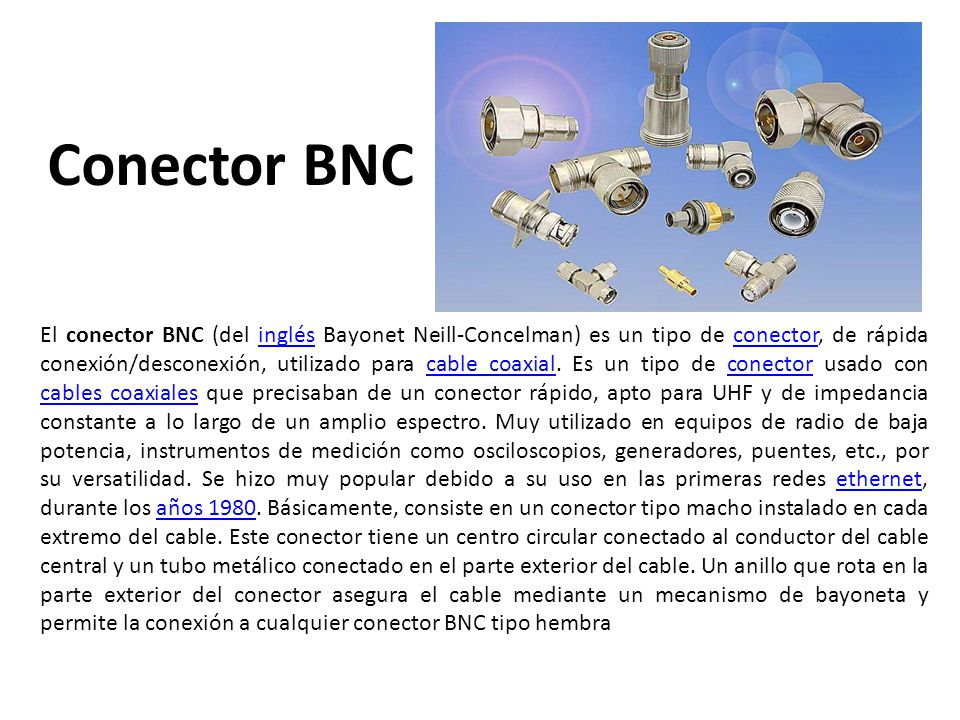

2 Conector BNC El conector BNC (del inglés Bayonet Neill-Concelman) es un tipo de conector, de rápida conexión/desconexión, utilizado para cable coaxial. Es un tipo de conector usado con cables coaxiales que precisaban de un conector rápido, apto para UHF y de impedancia constante a lo largo de un amplio espectro. Muy utilizado en equipos de radio de baja potencia, instrumentos de medición como osciloscopios, generadores, puentes, etc., por su versatilidad. Se hizo muy popular debido a su uso en las primeras redes ethernet, durante los años Básicamente, consiste en un conector tipo macho instalado en cada extremo del cable. Este conector tiene un centro circular conectado al conductor del cable central y un tubo metálico conectado en el parte exterior del cable. Un anillo que rota en la parte exterior del conector asegura el cable mediante un mecanismo de bayoneta y permite la conexión a cualquier conector BNC tipo hembra

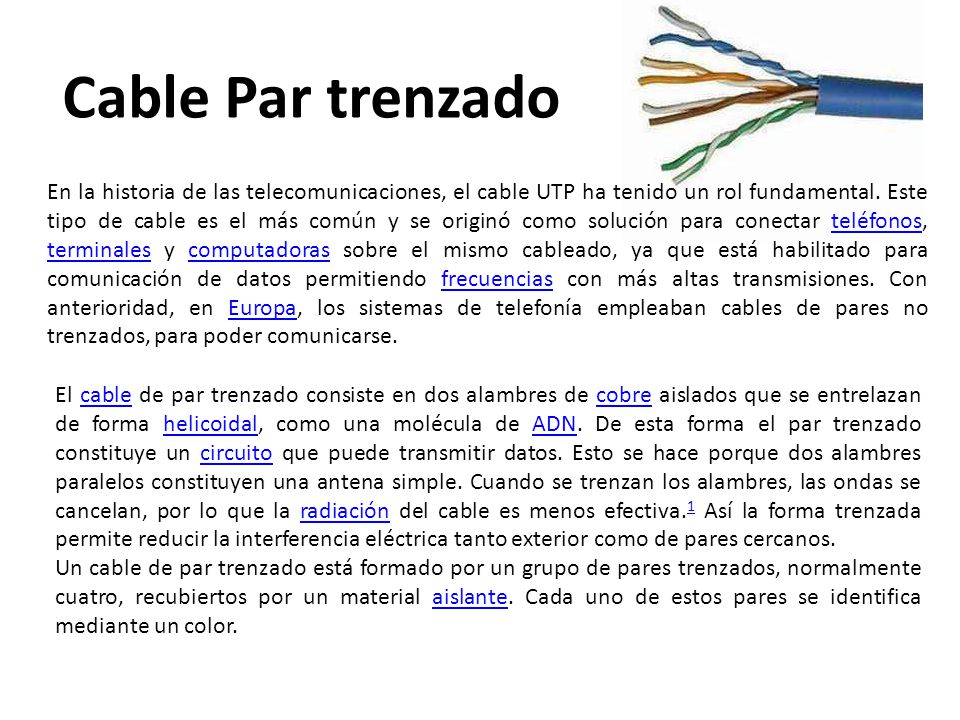

3 Cable Par trenzado En la historia de las telecomunicaciones, el cable UTP ha tenido un rol fundamental. Este tipo de cable es el más común y se originó como solución para conectar teléfonos, terminales y computadoras sobre el mismo cableado, ya que está habilitado para comunicación de datos permitiendo frecuencias con más altas transmisiones. Con anterioridad, en Europa, los sistemas de telefonía empleaban cables de pares no trenzados, para poder comunicarse. El cable de par trenzado consiste en dos alambres de cobre aislados que se entrelazan de forma helicoidal, como una molécula de ADN. De esta forma el par trenzado constituye un circuito que puede transmitir datos. Esto se hace porque dos alambres paralelos constituyen una antena simple. Cuando se trenzan los alambres, las ondas se cancelan, por lo que la radiación del cable es menos efectiva.1 Así la forma trenzada permite reducir la interferencia eléctrica tanto exterior como de pares cercanos. Un cable de par trenzado está formado por un grupo de pares trenzados, normalmente cuatro, recubiertos por un material aislante. Cada uno de estos pares se identifica mediante un color.

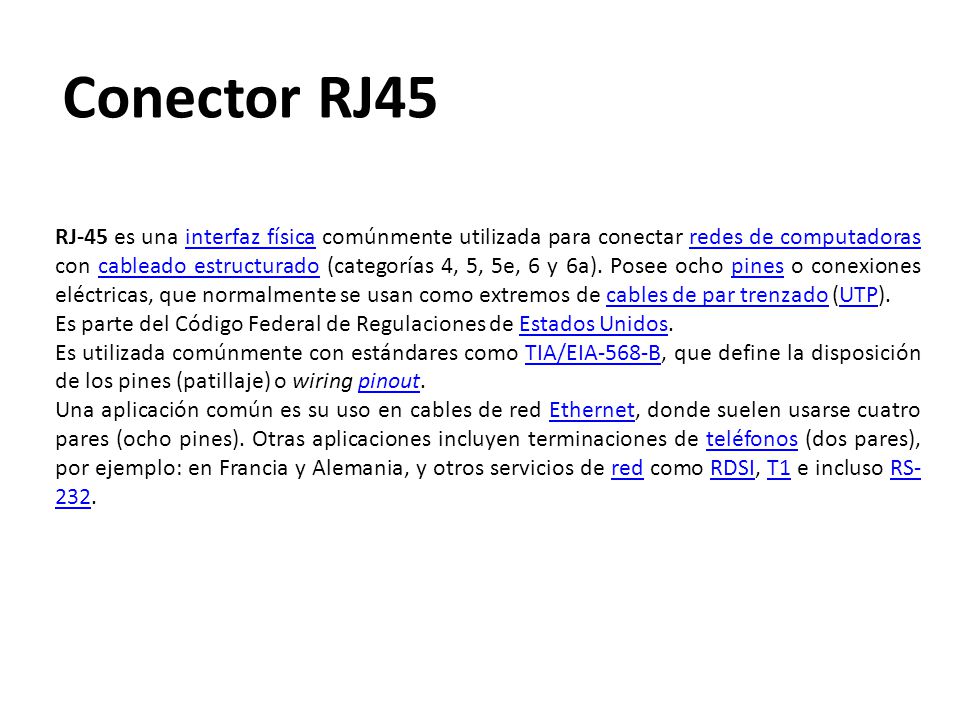

4 Conector RJ45 RJ-45 es una interfaz física comúnmente utilizada para conectar redes de computadoras con cableado estructurado (categorías 4, 5, 5e, 6 y 6a). Posee ocho pines o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado (UTP). Es parte del Código Federal de Regulaciones de Estados Unidos. Es utilizada comúnmente con estándares como TIA/EIA-568-B, que define la disposición de los pines (patillaje) o wiring pinout. Una aplicación común es su uso en cables de red Ethernet, donde suelen usarse cuatro pares (ocho pines). Otras aplicaciones incluyen terminaciones de teléfonos (dos pares), por ejemplo: en Francia y Alemania, y otros servicios de red como RDSI, T1 e incluso RS-232.

5 Cable de fibra óptica La fibra óptica es un medio de transmisión, empleado habitualmente en redes de datos, consistente en un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede ser láser o un led. Las fibras se utilizan ampliamente en telecomunicaciones, ya que permiten enviar gran cantidad de datos a una gran distancia, con velocidades similares a las de radio y superiores a las de cable convencional. Son el medio de transmisión por excelencia, al ser inmune a las interferencias electromagnéticas, y también se utilizan para redes locales donde se necesite aprovechar las ventajas de la fibra óptica por sobre otros medios de transmisión.

6 El uso de la luz para la codificación de señales no es nuevo

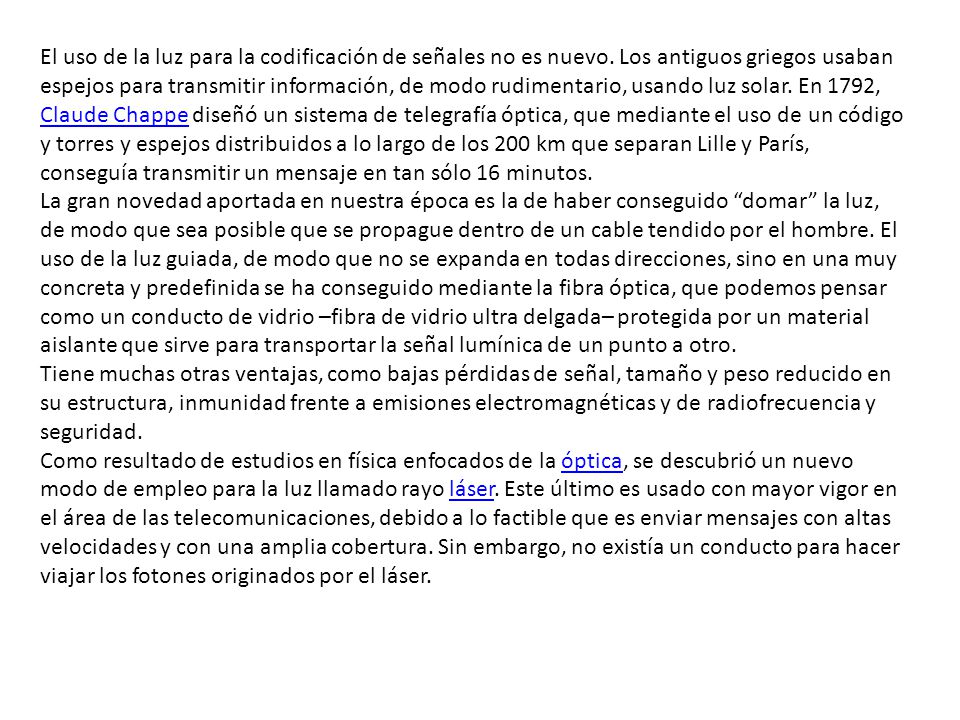

El uso de la luz para la codificación de señales no es nuevo. Los antiguos griegos usaban espejos para transmitir información, de modo rudimentario, usando luz solar. En 1792, Claude Chappe diseñó un sistema de telegrafía óptica, que mediante el uso de un código y torres y espejos distribuidos a lo largo de los 200 km que separan Lille y París, conseguía transmitir un mensaje en tan sólo 16 minutos. La gran novedad aportada en nuestra época es la de haber conseguido “domar” la luz, de modo que sea posible que se propague dentro de un cable tendido por el hombre. El uso de la luz guiada, de modo que no se expanda en todas direcciones, sino en una muy concreta y predefinida se ha conseguido mediante la fibra óptica, que podemos pensar como un conducto de vidrio –fibra de vidrio ultra delgada– protegida por un material aislante que sirve para transportar la señal lumínica de un punto a otro. Tiene muchas otras ventajas, como bajas pérdidas de señal, tamaño y peso reducido en su estructura, inmunidad frente a emisiones electromagnéticas y de radiofrecuencia y seguridad. Como resultado de estudios en física enfocados de la óptica, se descubrió un nuevo modo de empleo para la luz llamado rayo láser. Este último es usado con mayor vigor en el área de las telecomunicaciones, debido a lo factible que es enviar mensajes con altas velocidades y con una amplia cobertura. Sin embargo, no existía un conducto para hacer viajar los fotones originados por el láser.

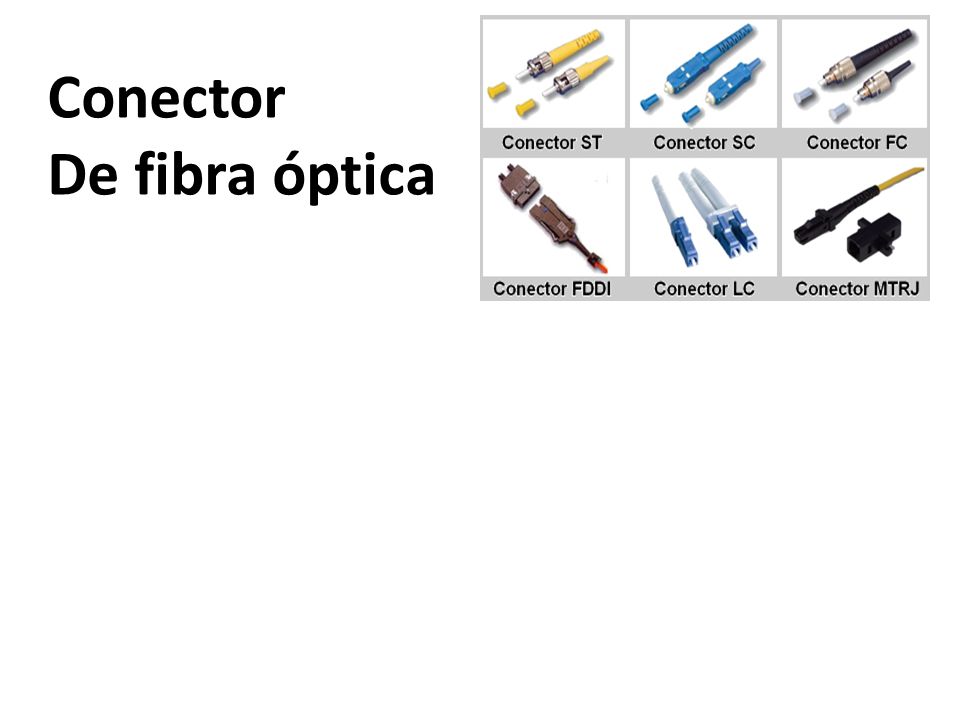

7 Conector De fibra óptica
