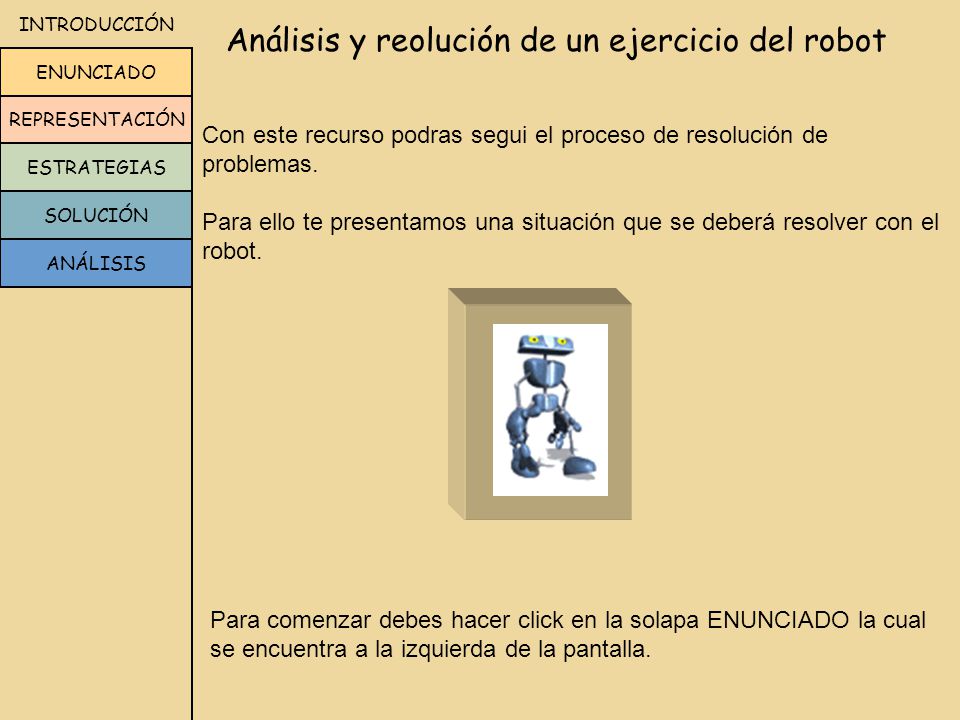

ESTRATEGIAS REPRESENTACIÓN ANÁLISIS Con este recurso podras segui el proceso de resolución de problemas. Para ello te presentamos una situación que se deberá resolver con el robot. SOLUCIÓN Para comenzar debes hacer click en la solapa ENUNCIADO la cual se encuentra a la izquierda de la pantalla. ENUNCIADO INTRODUCCIÓN Análisis y reolución de un ejercicio del robot
2
Programe el robot para que realice en la ciudad 3 figuras geométricas concéntricas De la figura más chica se sabe que uno de sus lados es 2 y que el valor del otro lado es el triple del lado anterior. El resto de las figuras aumentaran sus lados en 2 para el lado más chico y 4 para el más grande. El robot debe informar, al terminar su recorrido, la cantidad total de vértices que tienen alguna flor. A continuación te presentamos el enunciado que analizaremos Lea el enunciado con atención y precione sobre las diferentes Solapas del menú ESTRATEGIAS REPRESENTACIÓN ANÁLISIS SOLUCIÓN ENUNCIADO INTRODUCCIÓN
3

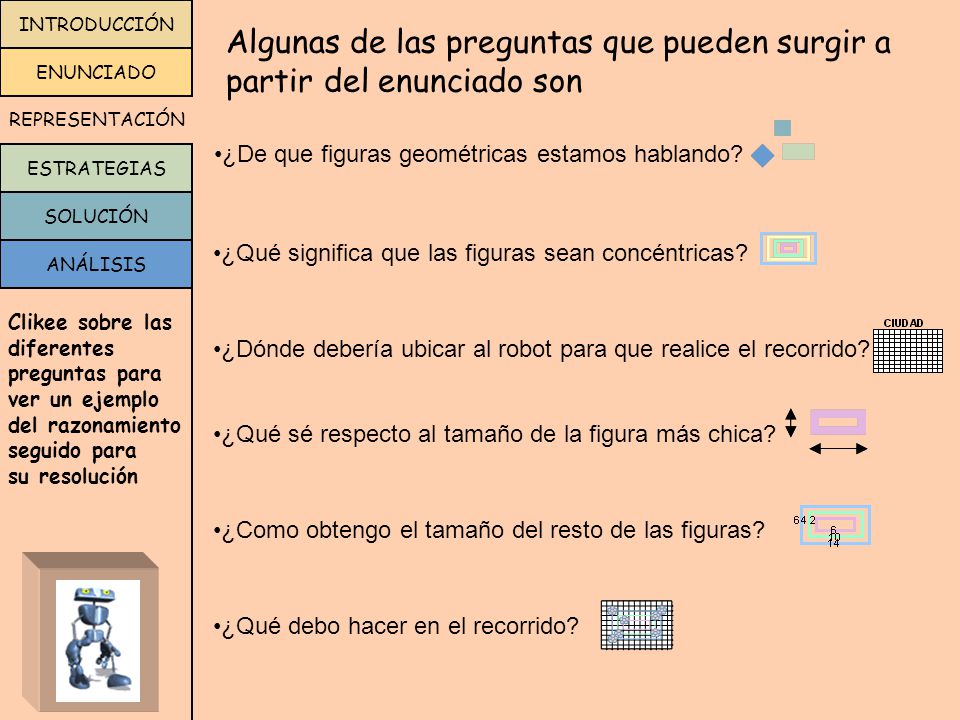

¿De que figuras geométricas estamos hablando? ¿Qué significa que las figuras sean concéntricas? ¿Dónde debería ubicar al robot para que realice el recorrido? ¿Qué sé respecto al tamaño de la figura más chica?¿Qué sé respecto al tamaño de la figura más chica? ¿Qué debo hacer en el recorrido? ¿Como obtengo el tamaño del resto de las figuras?¿Como obtengo el tamaño del resto de las figuras? Algunas de las preguntas que pueden surgir a partir del enunciado son Clikee sobre las diferentes preguntas para ver un ejemplo del razonamiento seguido para su resolución ESTRATEGIAS REPRESENTACIÓN ANÁLISIS SOLUCIÓN ENUNCIADO INTRODUCCIÓN
4
En este punto analizaremos que otras cosas son necesarias para la resolución del ejercicio ¿Como se puede descomponer el problema? ¿Que estructuras de control serán utiles para la resolución? ¿Será necesario el uso de parámetros ? ¿Que variables serán utiles para la resolución del ejercicio? Clikee sobre las diferentes preguntas para ver un ejemplo del razonamiento seguido para su resolución ESTRATEGIAS REPRESENTACIÓN ANÁLISIS SOLUCIÓN ENUNCIADO INTRODUCCIÓN REPETIR L MOVER E lado:numero
5

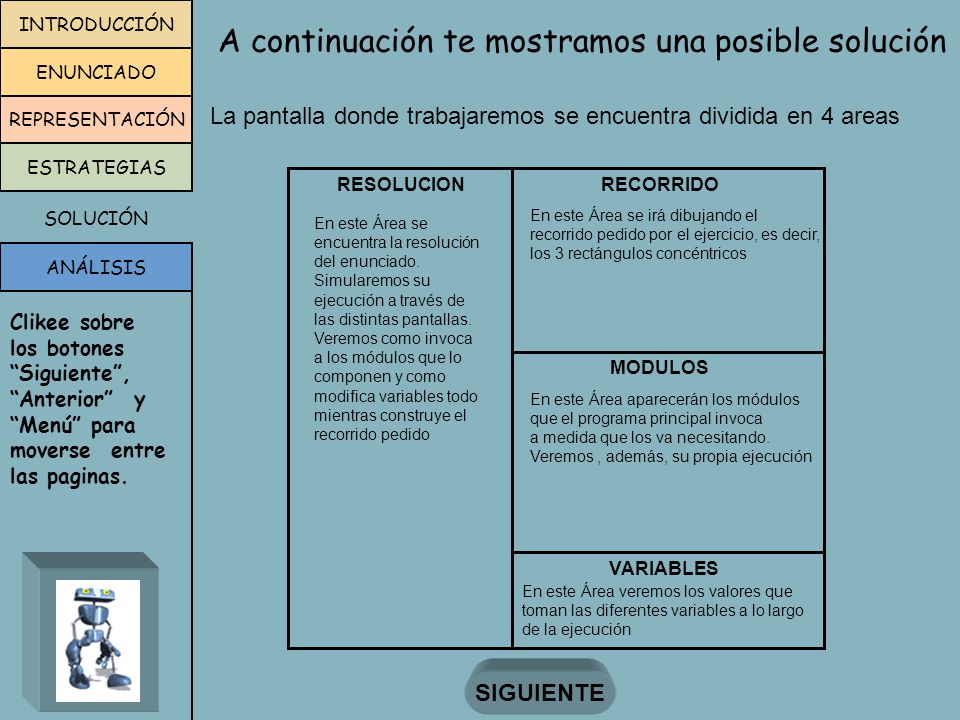

A continuación te mostramos una posible solución La pantalla donde trabajaremos se encuentra dividida en 4 areas RECORRIDO MODULOS RESOLUCION VARIABLES Clikee sobre los botones “Siguiente”, “Anterior” y “Menú” para moverse entre las paginas. SIGUIENTE En este Área veremos los valores que toman las diferentes variables a lo largo de la ejecución En este Área aparecerán los módulos que el programa principal invoca a medida que los va necesitando. Veremos, además, su propia ejecución En este Área se encuentra la resolución del enunciado. Simularemos su ejecución a través de las distintas pantallas. Veremos como invoca a los módulos que lo componen y como modifica variables todo mientras construye el recorrido pedido En este Área se irá dibujando el recorrido pedido por el ejercicio, es decir, los 3 rectángulos concéntricos ESTRATEGIAS REPRESENTACIÓN ANÁLISIS SOLUCIÓN ENUNCIADO INTRODUCCIÓN
6

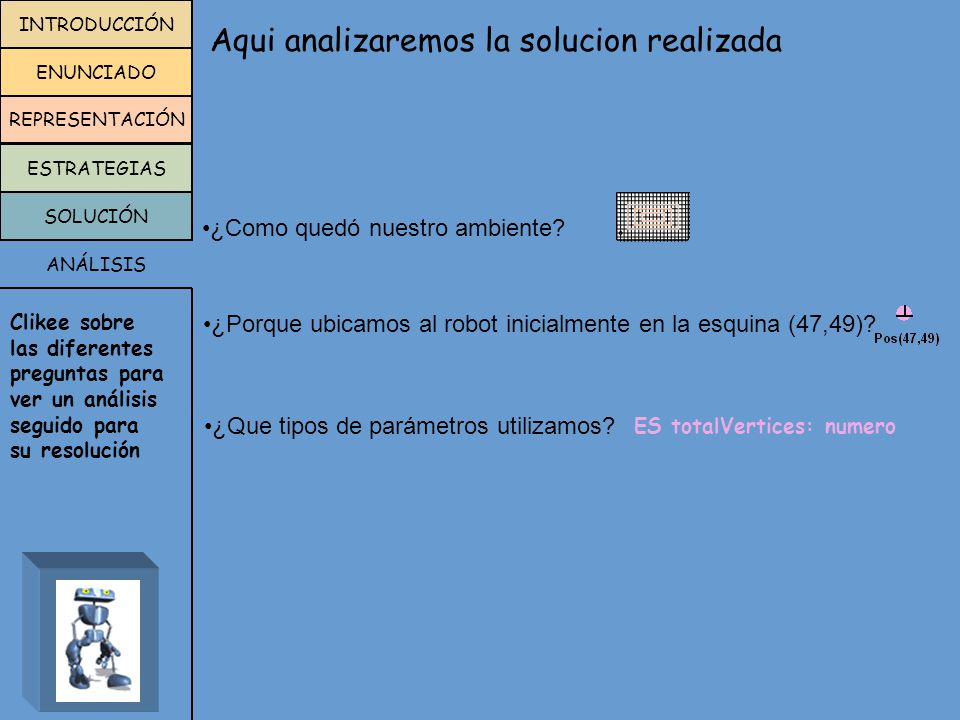

Aqui analizaremos la solucion realizada ¿Como quedó nuestro ambiente? Clikee sobre las diferentes preguntas para ver un análisis seguido para su resolución ¿Porque ubicamos al robot inicialmente en la esquina (47,49)? ¿Que tipos de parámetros utilizamos? ESTRATEGIAS REPRESENTACIÓN ANÁLISIS SOLUCIÓN ENUNCIADO INTRODUCCIÓN ES totalVertices: numero
7
¿De que figuras geométricas estamos hablando? Tal vez en lo primero que debemos pensar es en las figuras geométricas que conozco. Si sigo avanzando en el enunciado, veré que hay otros datos que me ayudan a precisar cual es la figura en cuestión. Si se que tengo pares de lados de tamaños diferentes y que un par es mas grandes que el otro de seguro mi figura será un rectángulo. MENÚ
8

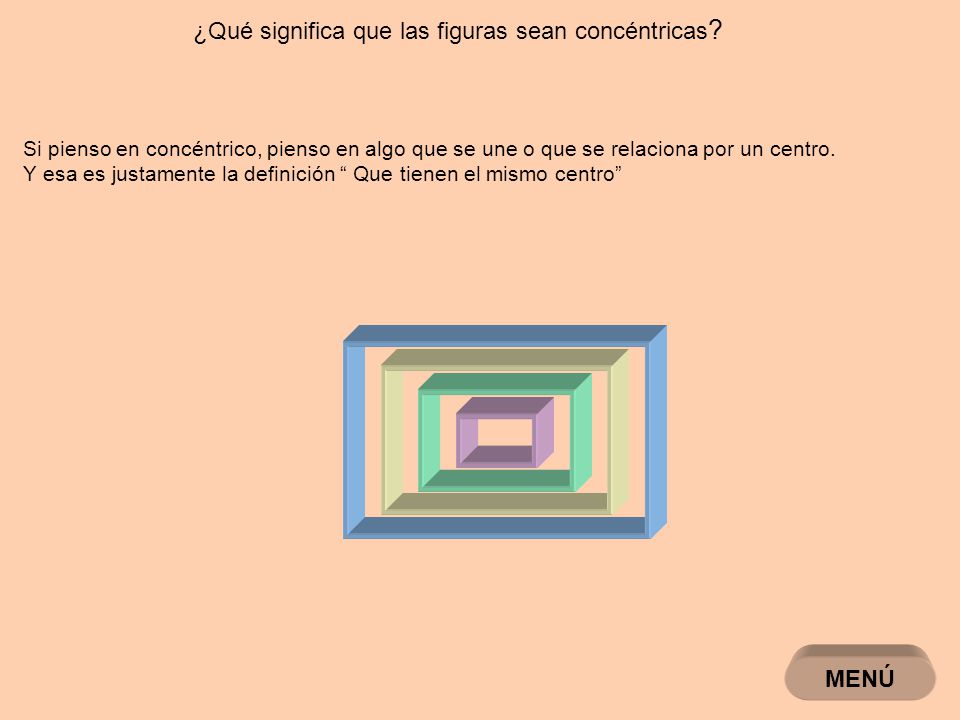

¿Qué significa que las figuras sean concéntricas ? Si pienso en concéntrico, pienso en algo que se une o que se relaciona por un centro. Y esa es justamente la definición “ Que tienen el mismo centro” MENÚ
9
¿Dónde debería ubicar al robot para que realice el recorrido? Uno de los temas más importantes en lo que tiene que ver con este tipo de ejercicios es tener en cuenta que el robot no tiene que caerse de la ciudad. Para ello deberíamos pensar en que lugar de la ciudad es conveniente comenzar el recorrido además de decidir si los rectángulos los construiré desde el mas pequeño hasta el mas grande o a la inversa ¿Que soluciones se te ocurren? El centro del recorrido lo ubico en el centro de la ciudad Comienzo a contruir apoyandome en uno de los lados Dos posibles soluciones podrían ser... (Clikea sobre las posibles soluciones) MENÚ
10
El centro del recorrido lo ubico en el centro de la ciudad Si eligiera la otra opción necesitaría, antes de comenzar a construir todos los rectángulos, saber los tamaños de los lados de cada uno de ellos para no cometer ningún error de superposición cuando construya los mismos. Si construyo de adentro hacia afuera, el calculo de los lados de los distintos rectángulo se harán a medida que los voy construyendo. Si tomo este camino, puede surgir la duda de cual es el orden en que debo construir los rectángulos ¿Empezaré por el rectángulo mas chico y construiré hacia afuera?¿Empezaré por el rectángulo más grande?¿Ambas soluciones serán validas? ANTERIOR CIUDAD Ambas soluciones son correctas pero la segunda vista requiere mayor control para no cometer surperposiciones indeseables l MENÚ
11
Comienzo a construir apoyandome en uno de los lados Si comienzo a construir desde el rectángulo más chico y continuo hacia afuera, ya cuando quiera ubicarme para construir el segundo rectángulo me caería de la ciudad! Si considero esta solución, puede surgir la duda de construir hacia adentro o hacia afuera los rectángulos. Solo una de las dos soluciones es valida. ¿Cual cree que es la correcta? CIUDAD Esta solución NO ES VALIDA y,por eso, debemos descartarla. ANTERIOR MENÚ
12

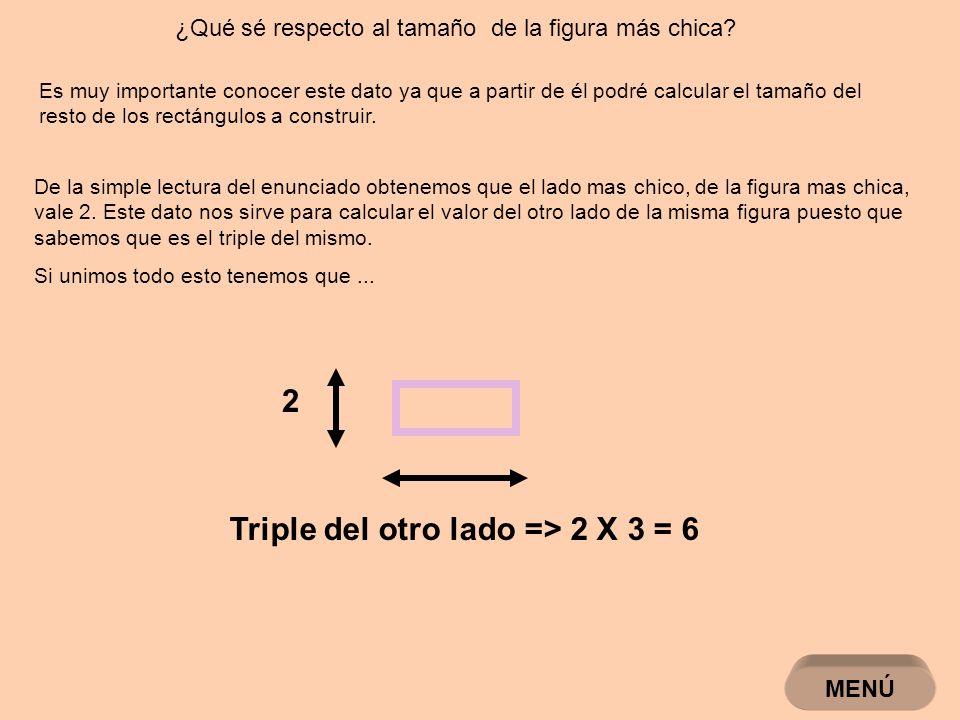

¿Qué sé respecto al tamaño de la figura más chica? Es muy importante conocer este dato ya que a partir de él podré calcular el tamaño del resto de los rectángulos a construir. De la simple lectura del enunciado obtenemos que el lado mas chico, de la figura mas chica, vale 2. Este dato nos sirve para calcular el valor del otro lado de la misma figura puesto que sabemos que es el triple del mismo. Si unimos todo esto tenemos que... 2 Triple del otro lado => 2 X 3 = 6 MENÚ
13

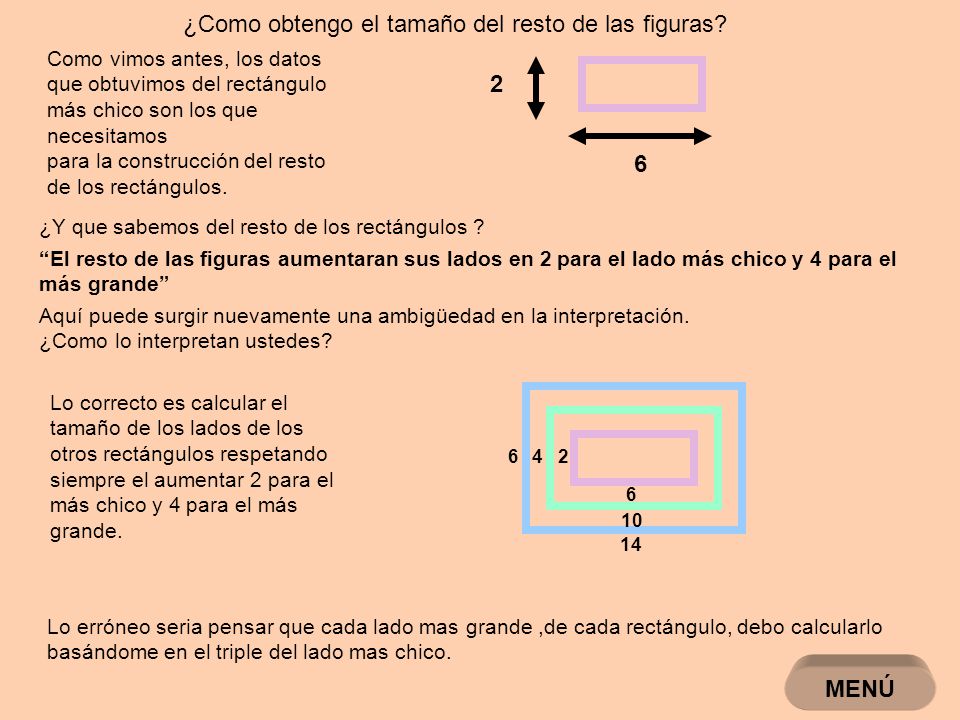

¿Como obtengo el tamaño del resto de las figuras? Como vimos antes, los datos que obtuvimos del rectángulo más chico son los que necesitamos para la construcción del resto de los rectángulos. “El resto de las figuras aumentaran sus lados en 2 para el lado más chico y 4 para el más grande” Aquí puede surgir nuevamente una ambigüedad en la interpretación. ¿Como lo interpretan ustedes? Lo correcto es calcular el tamaño de los lados de los otros rectángulos respetando siempre el aumentar 2 para el más chico y 4 para el más grande. Lo erróneo seria pensar que cada lado mas grande,de cada rectángulo, debo calcularlo basándome en el triple del lado mas chico. 2 6 ¿Y que sabemos del resto de los rectángulos ? 6 10 14 264 MENÚ
14
¿Qué debo hacer en el recorrido? Hasta ahora estuvimos prestando atención a como realizar el recorrido pedido dentro de la ciudad y sin caer de la misma pero no debemos olvidarnos de que todo eso lo hicimos con el objetivo de ir realizando algo mas en el recorrido. ¿Y que es ese algo más? “El robot debe informar, al terminar su recorrido, la cantidad total de vértices que tienen alguna flor.” De esta simple oración sacamos un montón de datos útiles!!! Primero y principal, sabemos que hay algo que “INFORMAR” y que eso debe hacerse al “TERMINAR EL RECORRIDO” TOTAL VERTICES = 7 ¿Que informaremos? Un TOTAL ¿Un total de que? De VERTICES Pero... ¿Debemos contar vértices o hay algún dato más? Contamos solo los vértices que tengan alguna FLOR MENÚ
15

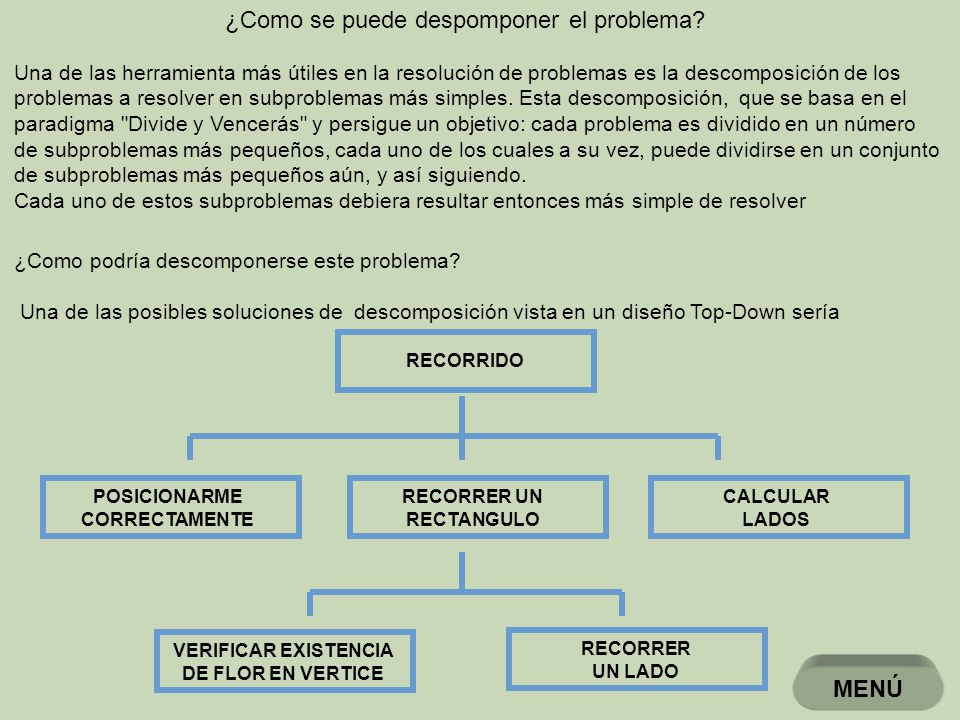

¿Como se puede despomponer el problema? Una de las herramienta más útiles en la resolución de problemas es la descomposición de los problemas a resolver en subproblemas más simples. Esta descomposición, que se basa en el paradigma "Divide y Vencerás" y persigue un objetivo: cada problema es dividido en un número de subproblemas más pequeños, cada uno de los cuales a su vez, puede dividirse en un conjunto de subproblemas más pequeños aún, y así siguiendo. Cada uno de estos subproblemas debiera resultar entonces más simple de resolver ¿Como podría descomponerse este problema? Una de las posibles soluciones de descomposición vista en un diseño Top-Down sería MENÚ RECORRIDO POSICIONARME CORRECTAMENTE RECORRER UN RECTANGULO CALCULAR LADOS RECORRER UN LADO VERIFICAR EXISTENCIA DE FLOR EN VERTICE
16

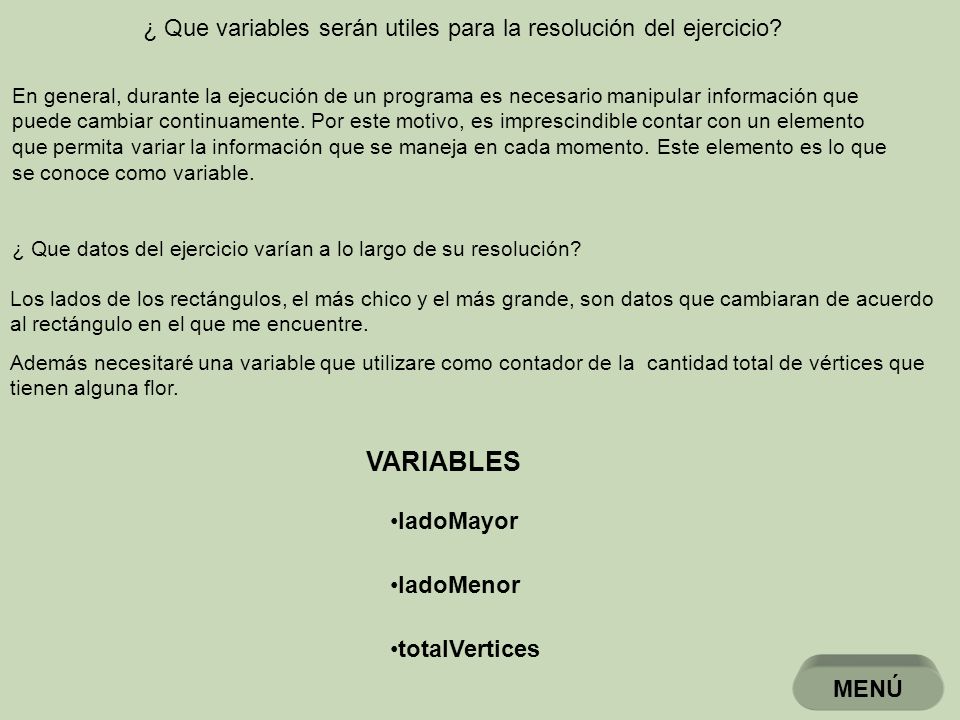

¿ Que variables serán utiles para la resolución del ejercicio? En general, durante la ejecución de un programa es necesario manipular información que puede cambiar continuamente. Por este motivo, es imprescindible contar con un elemento que permita variar la información que se maneja en cada momento. Este elemento es lo que se conoce como variable. ¿ Que datos del ejercicio varían a lo largo de su resolución? VARIABLES ladoMayor ladoMenor totalVertices Los lados de los rectángulos, el más chico y el más grande, son datos que cambiaran de acuerdo al rectángulo en el que me encuentre. Además necesitaré una variable que utilizare como contador de la cantidad total de vértices que tienen alguna flor. MENÚ
17

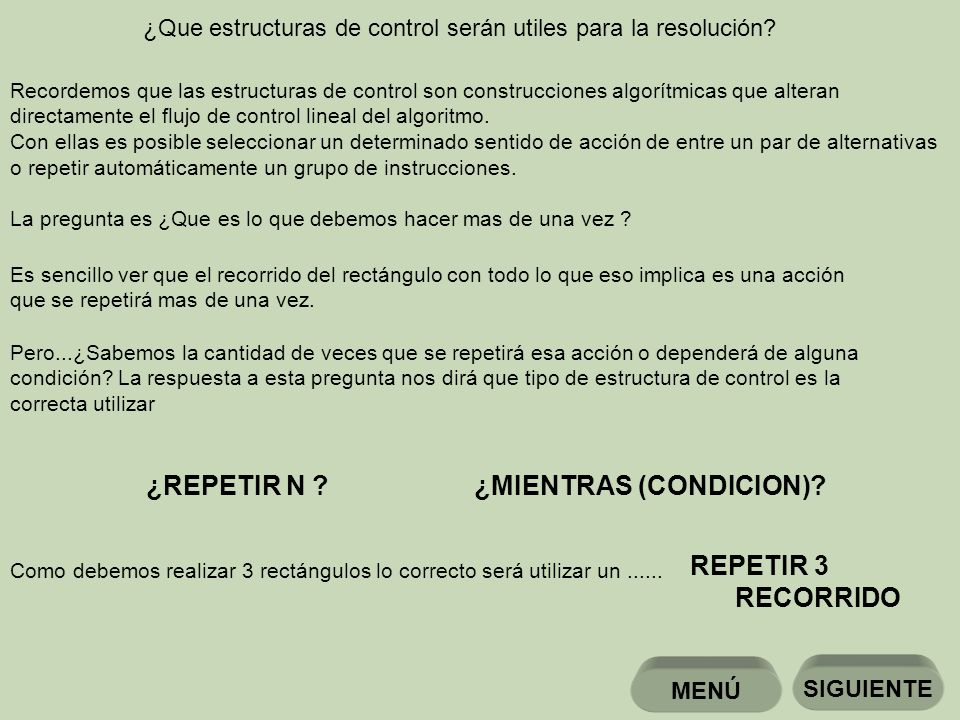

¿Que estructuras de control serán utiles para la resolución? Es sencillo ver que el recorrido del rectángulo con todo lo que eso implica es una acción que se repetirá mas de una vez. Recordemos que las estructuras de control son construcciones algorítmicas que alteran directamente el flujo de control lineal del algoritmo. Con ellas es posible seleccionar un determinado sentido de acción de entre un par de alternativas o repetir automáticamente un grupo de instrucciones. REPETIR 3 RECORRIDO ¿MIENTRAS (CONDICION)? Como debemos realizar 3 rectángulos lo correcto será utilizar un...... ¿REPETIR N ? La pregunta es ¿Que es lo que debemos hacer mas de una vez ? Pero...¿Sabemos la cantidad de veces que se repetirá esa acción o dependerá de alguna condición? La respuesta a esta pregunta nos dirá que tipo de estructura de control es la correcta utilizar SIGUIENTE MENÚ
18
¿Que estructuras de control serán utiles para la resolución? Para el recorrido de cada uno de los lados utilizaremos alguna estructura repetitiva para generar el movimiento. ¿Cual? SI (HayFlorEnLaEsquina) entonces totalVertices:=totalVertices+1 Además, para ver si hay o no flores en una esquina vértice de rectángulo...¿Que utilizaremos? REPETIR ladoMayor mover MENÚ ANTERIOR
19
¿Será necesario el uso de parámetros? Los parámetros nos posibilitan que se comparta información entre los modulos que llaman y los modulos que son llamados.Esto brinda la posibilidad de flexibilizar el comportamiento del proceso obteniendo, de esta forma, mejores resultados. Anteriormente vimos que el problema puede dividirse en subproblemas mas sencillos. Estos subproblemas serán módulos para nuestro programa principal y la comunicación que exista entre estos módulos se dará a través de los parámetros. ¿Donde usarías parámetros? Usaremos parámetros para indicarle al módulo que realiza los rectángulos el valor de los lados del mismo Usaremos parámetros para ir calculando la cantidad de vértices que tienen alguna flor. ladoMayorladoMenorlado totalVertices MENÚ
20

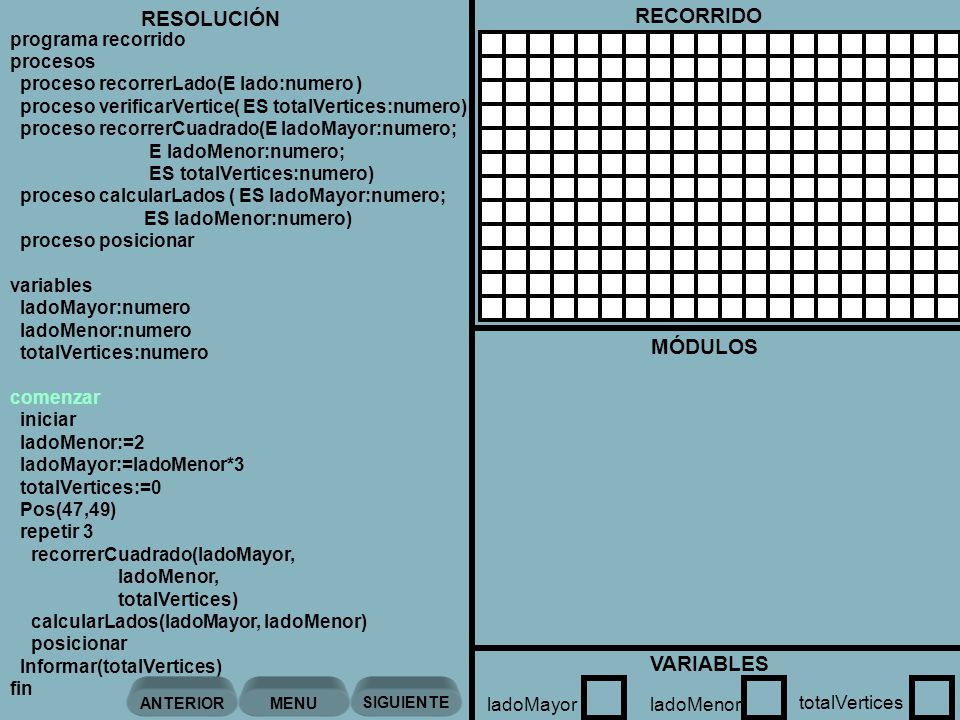

VARIABLES RECORRIDO MÓDULOS ladoMayorladoMenor totalVertices programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin RESOLUCIÓN MENU SIGUIENTE ANTERIOR
21
VARIABLES RECORRIDO MÓDULOS ladoMayorladoMenor totalVertices programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin RESOLUCIÓN MENU SIGUIENTE ANTERIOR
22

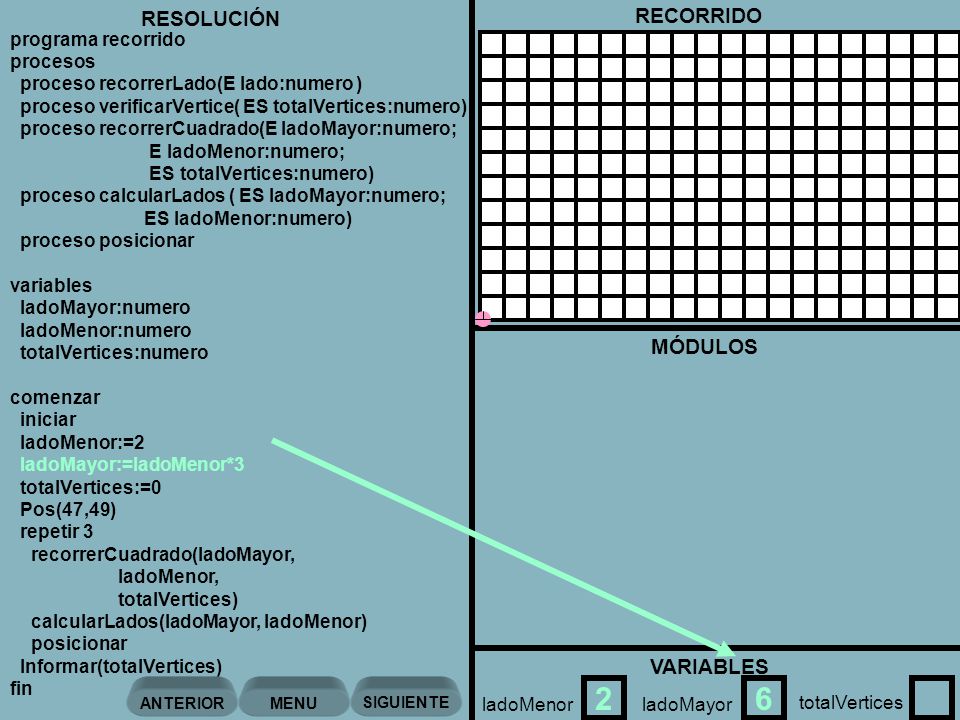

VARIABLES RECORRIDO ladoMayorladoMenor totalVertices programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin 2 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR

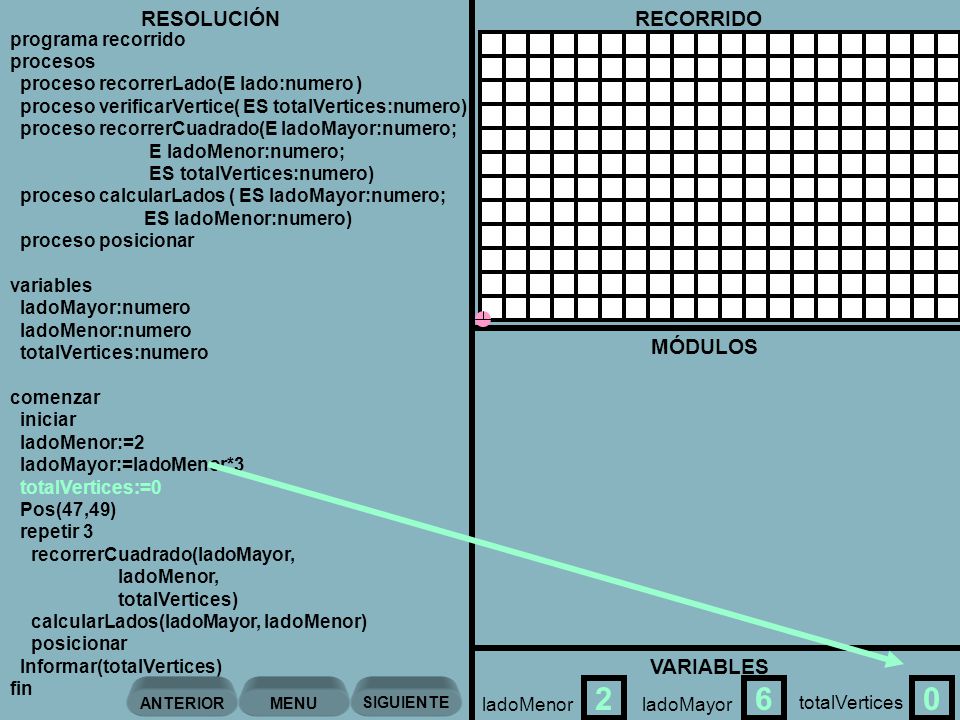

23

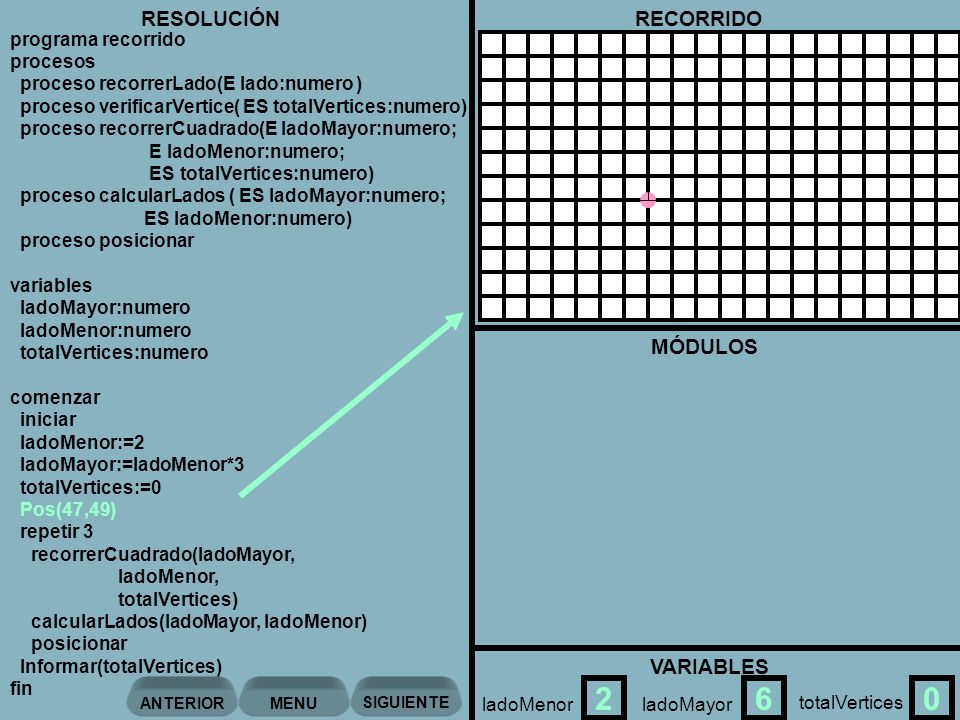

VARIABLES RECORRIDO ladoMayorladoMenor totalVertices programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin 26 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
24

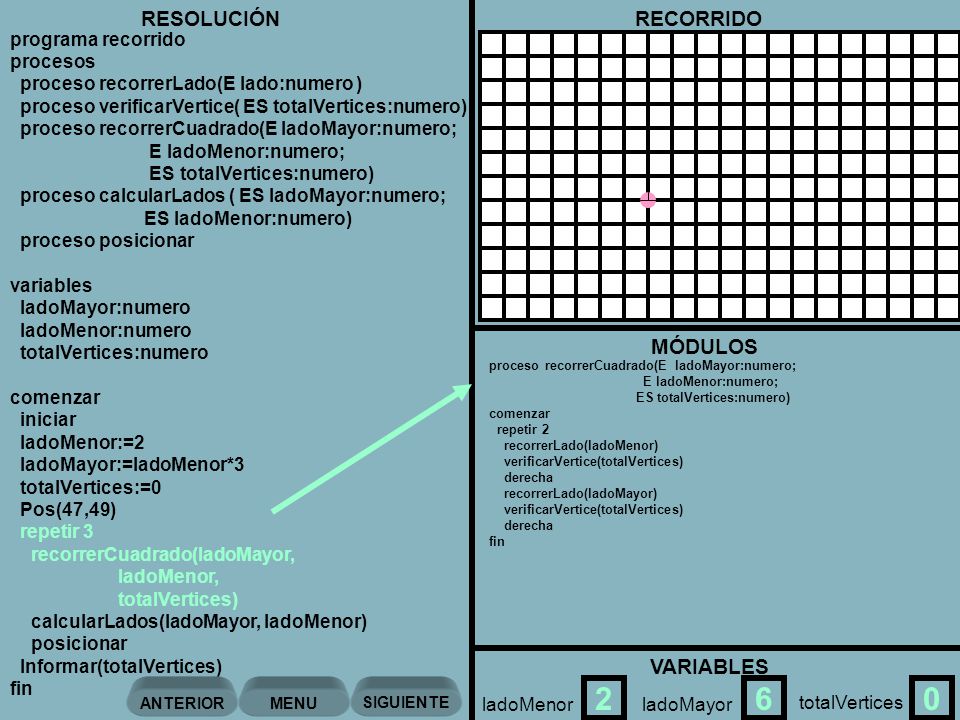

VARIABLES RECORRIDO ladoMayorladoMenor totalVertices programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin 206 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
25
VARIABLES RECORRIDO ladoMayorladoMenor totalVertices programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin 206 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
26
VARIABLES RECORRIDO ladoMayorladoMenor totalVertices programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin 206 proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
27

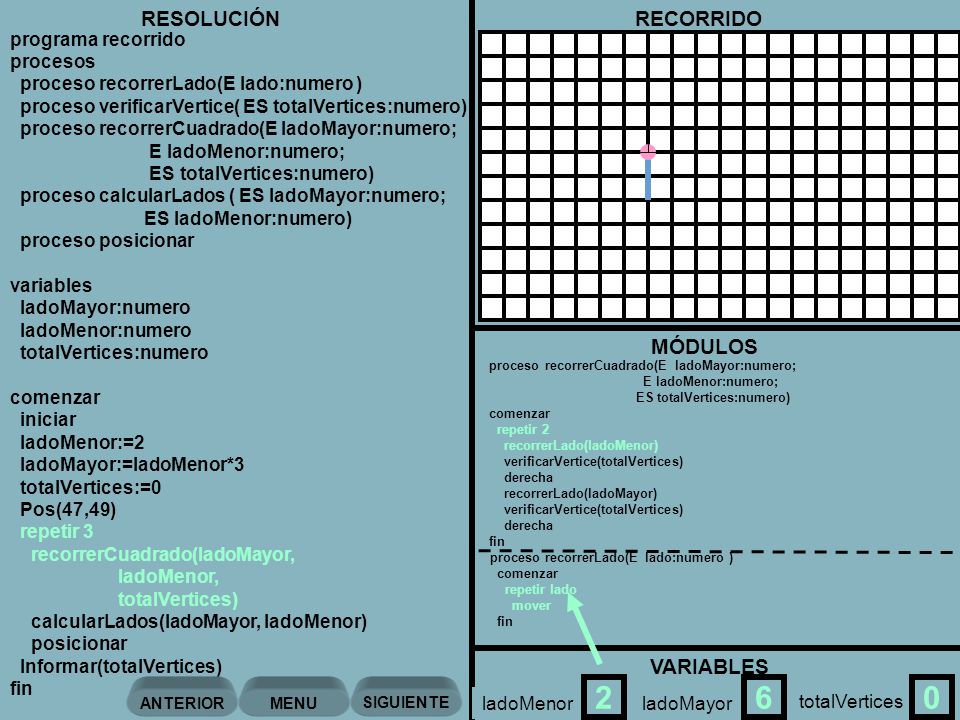

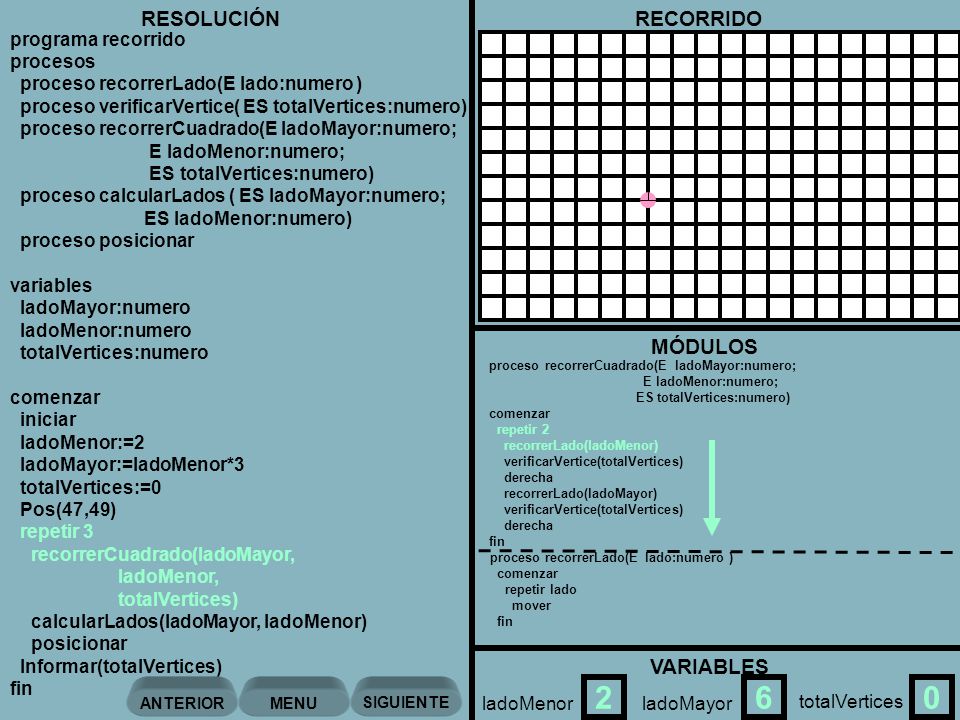

VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso recorrerLado(E lado:numero ) comenzar repetir lado mover fin ladoMayorladoMenor totalVertices 206 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
28

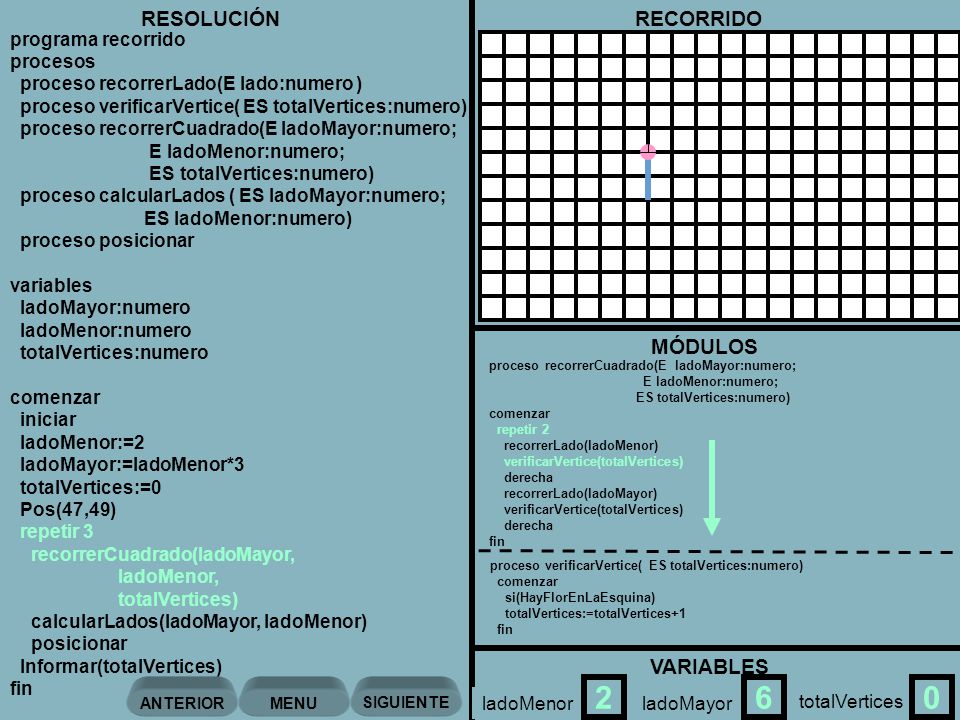

VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso recorrerLado(E lado:numero ) comenzar repetir lado mover fin ladoMayorladoMenor totalVertices 206 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
29

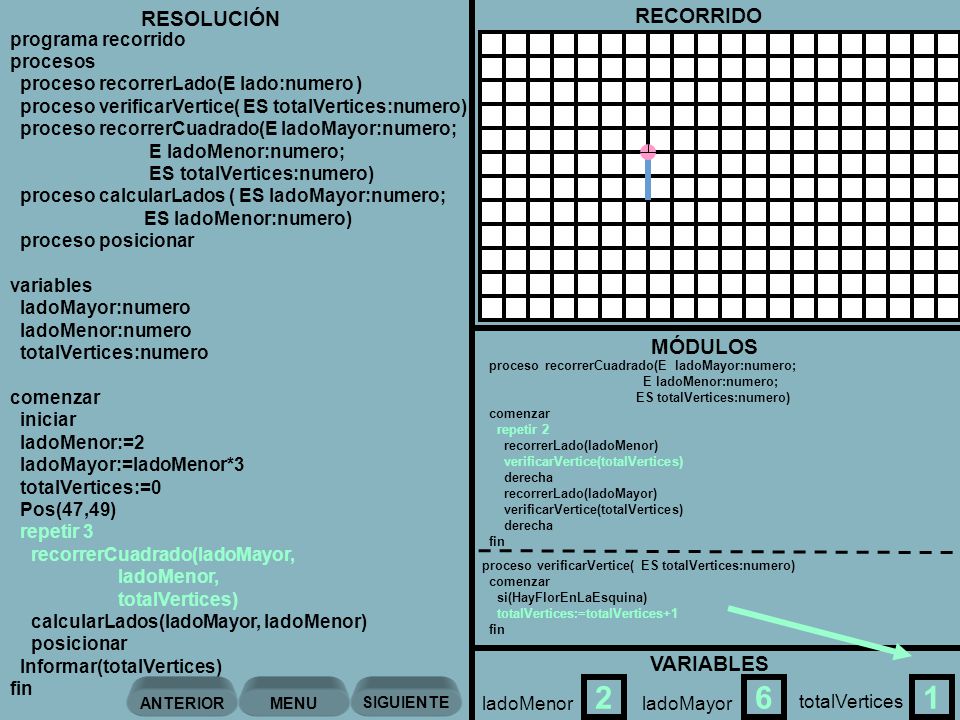

VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin ladoMayorladoMenor totalVertices 206 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
30

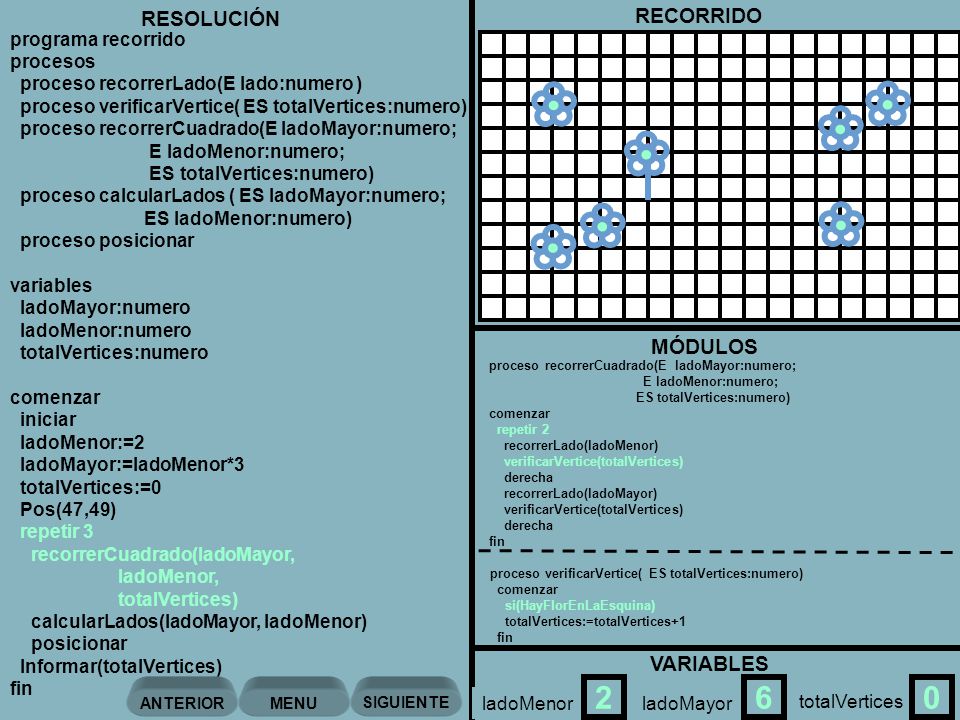

VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin ladoMayorladoMenor totalVertices 206 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
31
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin ladoMayorladoMenor totalVertices 216 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
32

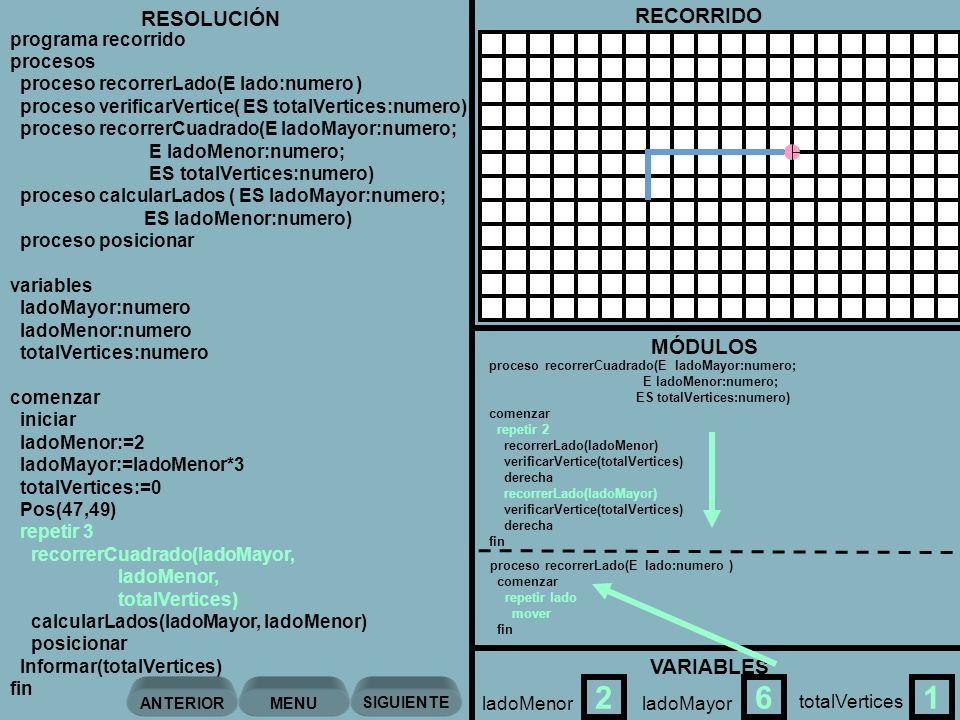

VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 216 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
33
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso recorrerLado(E lado:numero ) comenzar repetir lado mover fin ladoMayorladoMenor totalVertices 216 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
34
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso recorrerLado(E lado:numero ) comenzar repetir lado mover fin ladoMayorladoMenor totalVertices 216 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
35
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin ladoMayorladoMenor totalVertices 216 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
36
proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 216 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
37

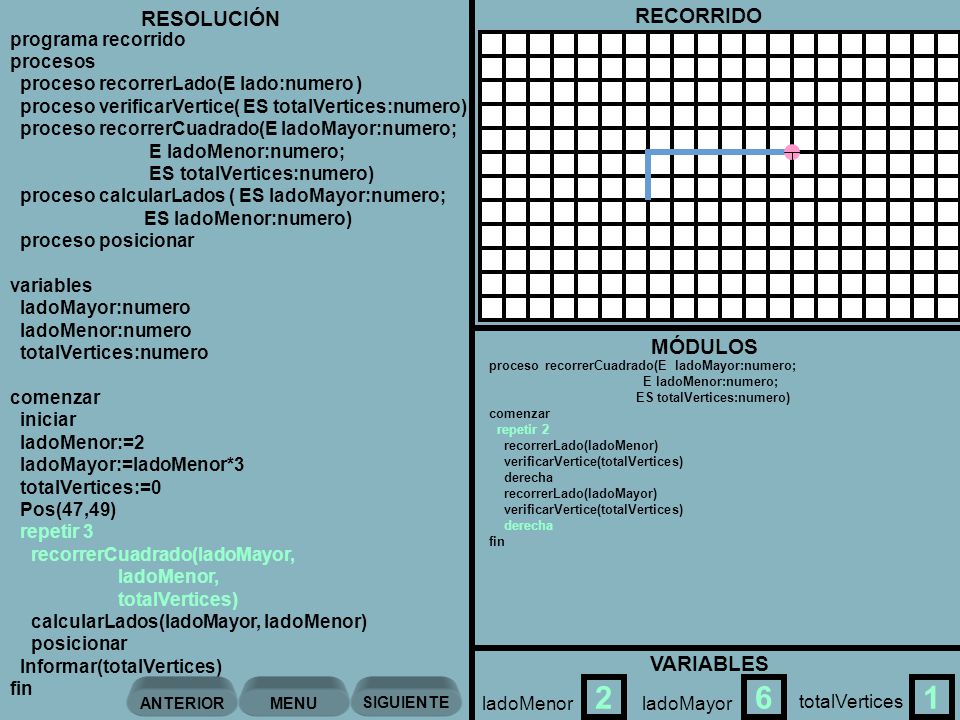

VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 216 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
38
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 216 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
39
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso recorrerLado(E lado:numero ) comenzar repetir lado mover fin ladoMayorladoMenor totalVertices 216 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
40

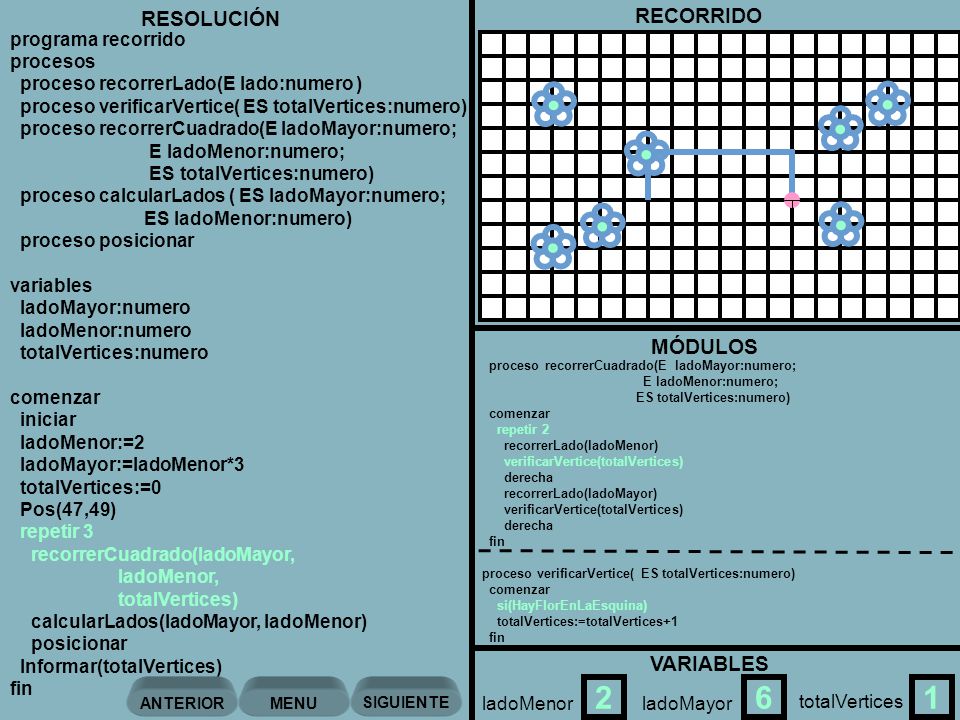

VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso recorrerLado(E lado:numero ) comenzar repetir lado mover fin ladoMayorladoMenor totalVertices 216 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
41

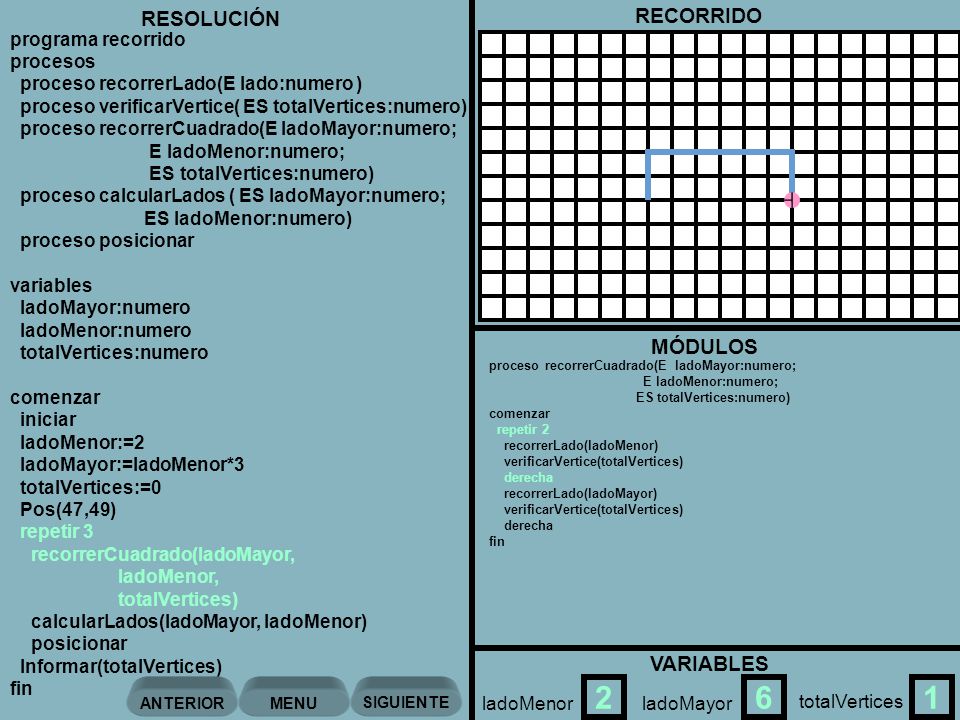

proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 216 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
42
proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 216 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
43

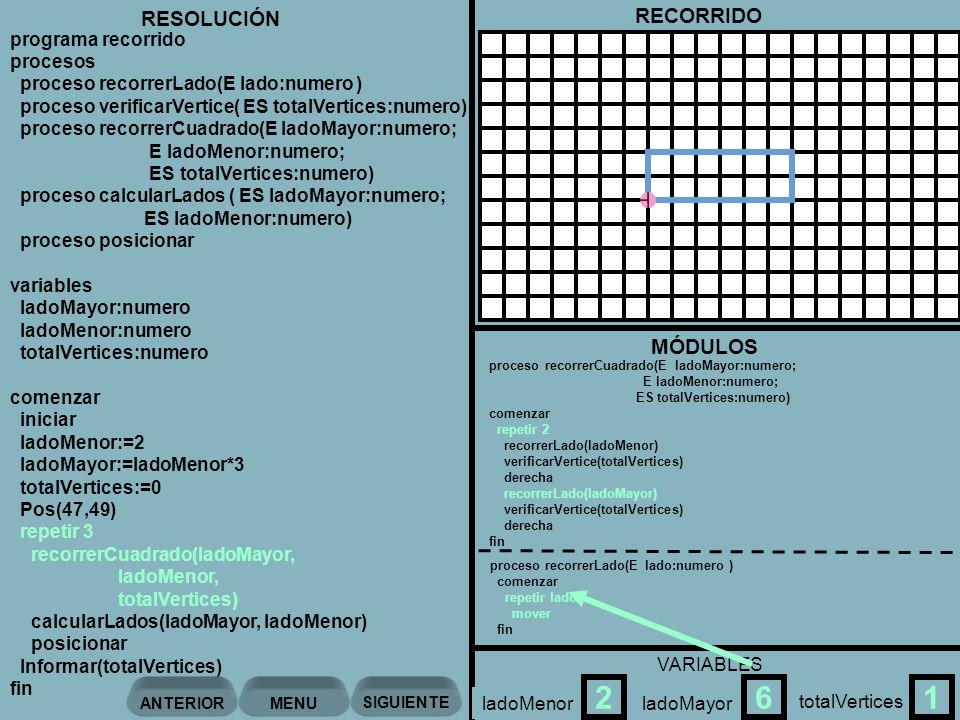

VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 216 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
44
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso recorrerLado(E lado:numero ) comenzar repetir lado mover fin ladoMayorladoMenor totalVertices 216 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
45
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso recorrerLado(E lado:numero ) comenzar repetir lado mover fin ladoMayorladoMenor totalVertices 216 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
46
proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 216 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
47
proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 216 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
48
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 216 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
49

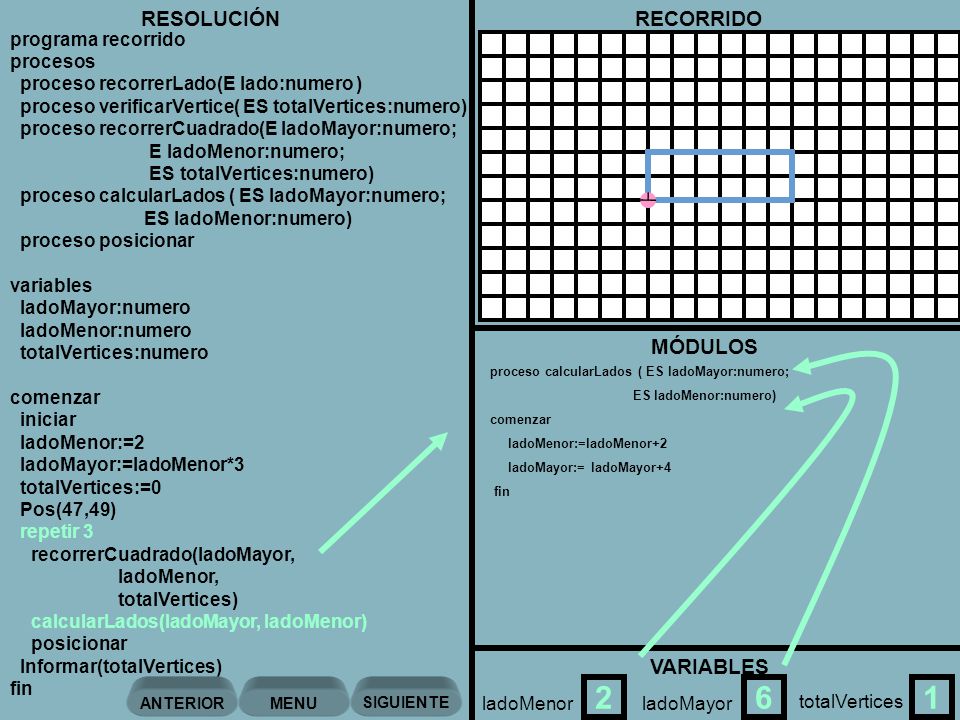

VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) comenzar ladoMenor:=ladoMenor+2 ladoMayor:= ladoMayor+4 fin ladoMayorladoMenor totalVertices 216 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
50
VARIABLES RECORRIDO ladoMayorladoMenor totalVertices programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin 4110 proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) comenzar ladoMenor:=ladoMenor+2 2 + 2 = 4 ladoMayor:= ladoMayor+4 6 + 4 = 10 fin MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
51
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso posicionar comenzar Pos(PosAv-2,PosCa-1) fin ladoMayorladoMenor totalVertices 4110 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
52

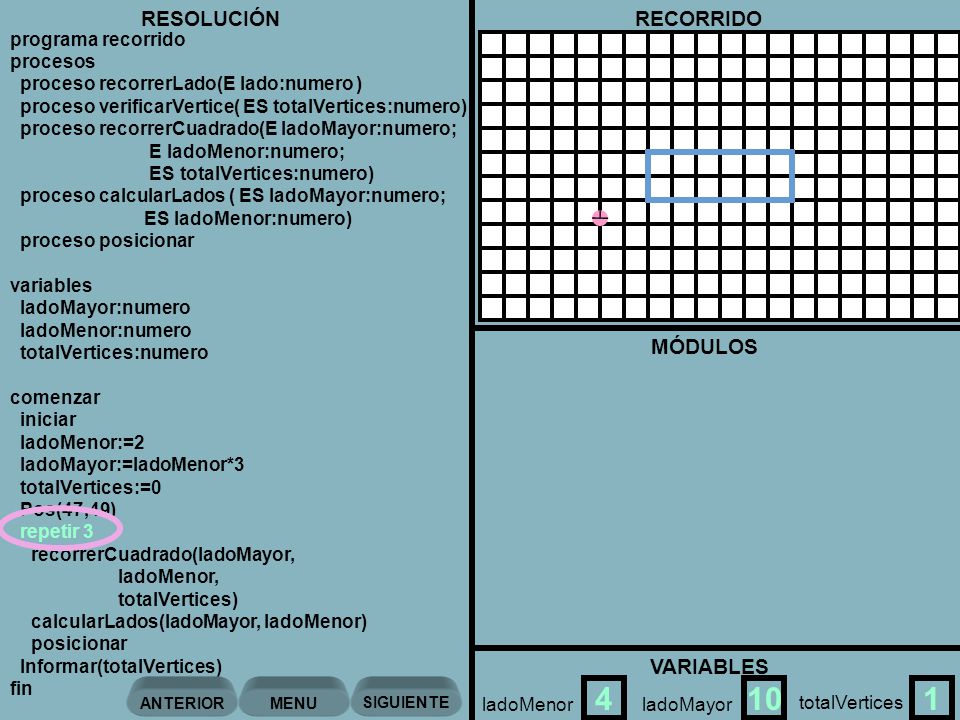

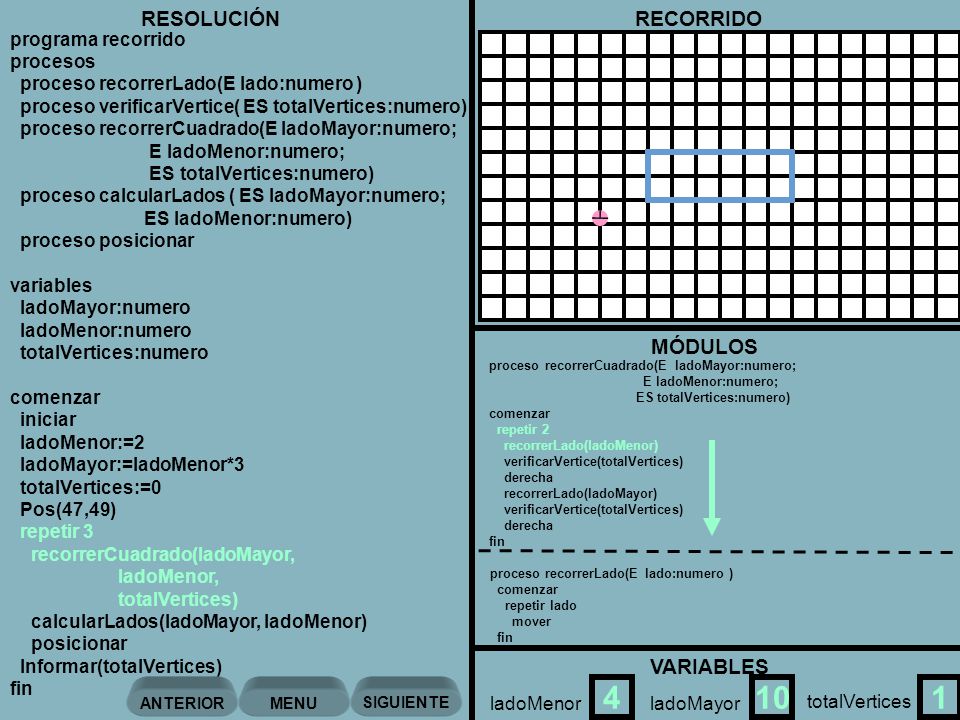

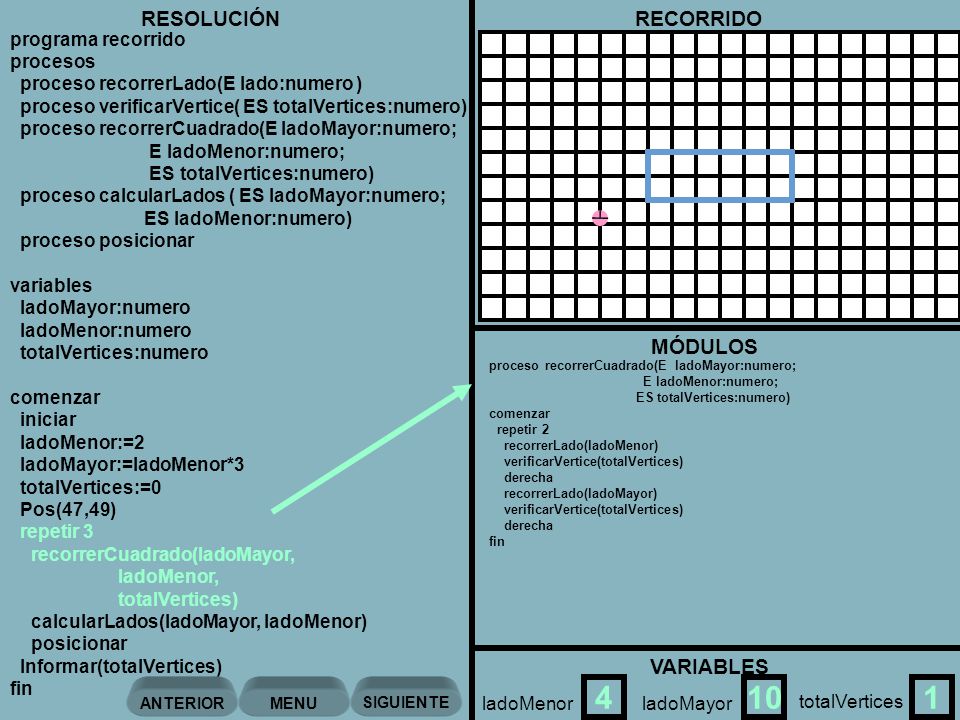

VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin ladoMayorladoMenor totalVertices 4110 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
53
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 4110 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
54
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso recorrerLado(E lado:numero ) comenzar repetir lado mover fin ladoMayorladoMenor totalVertices 4110 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
55
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso recorrerLado(E lado:numero ) comenzar repetir lado mover fin ladoMayorladoMenor totalVertices 4110 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
56

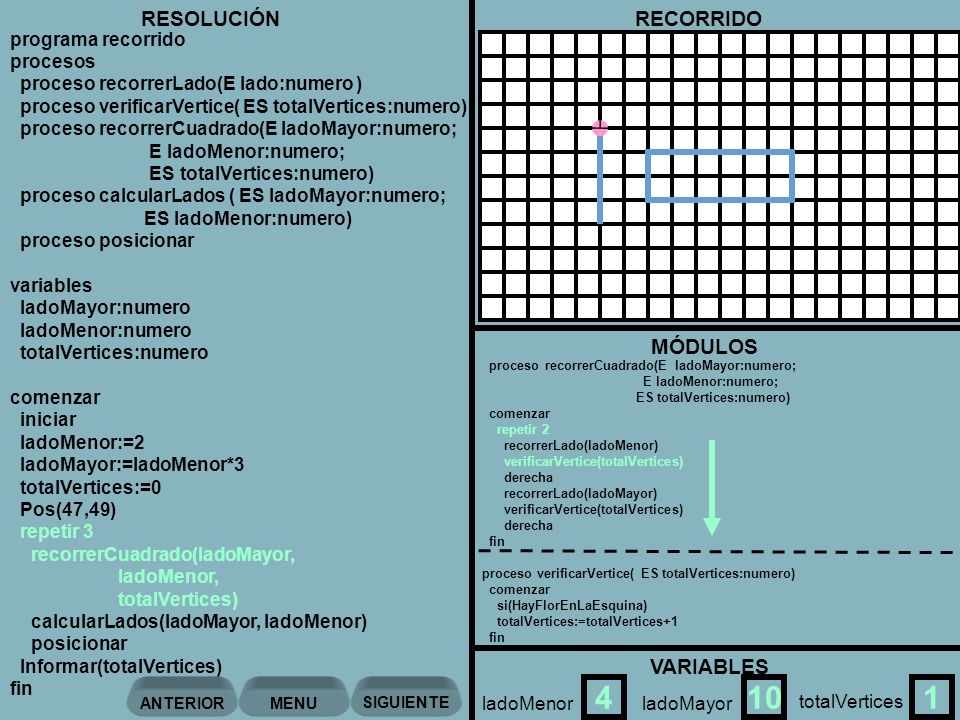

proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 4110 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
57
proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 4110 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
58

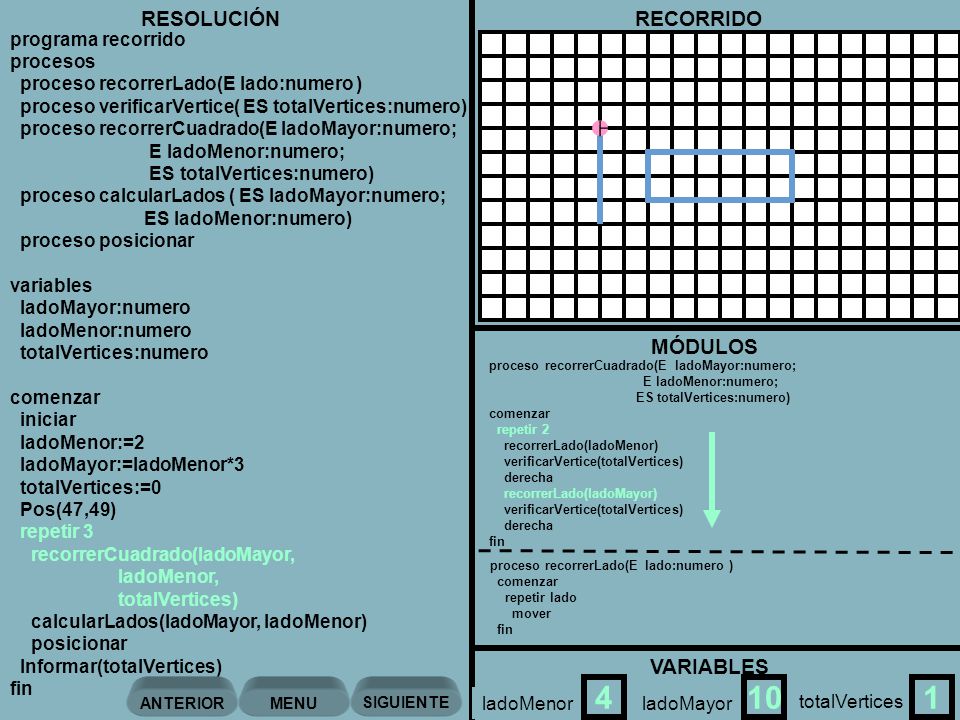

VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 4110 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
59
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso recorrerLado(E lado:numero ) comenzar repetir lado mover fin ladoMayorladoMenor totalVertices 4110 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
60
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso recorrerLado(E lado:numero ) comenzar repetir lado mover fin ladoMayorladoMenor totalVertices 4110 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
61
proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 4110 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
62
proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 4110 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
63
proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 4210 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
64

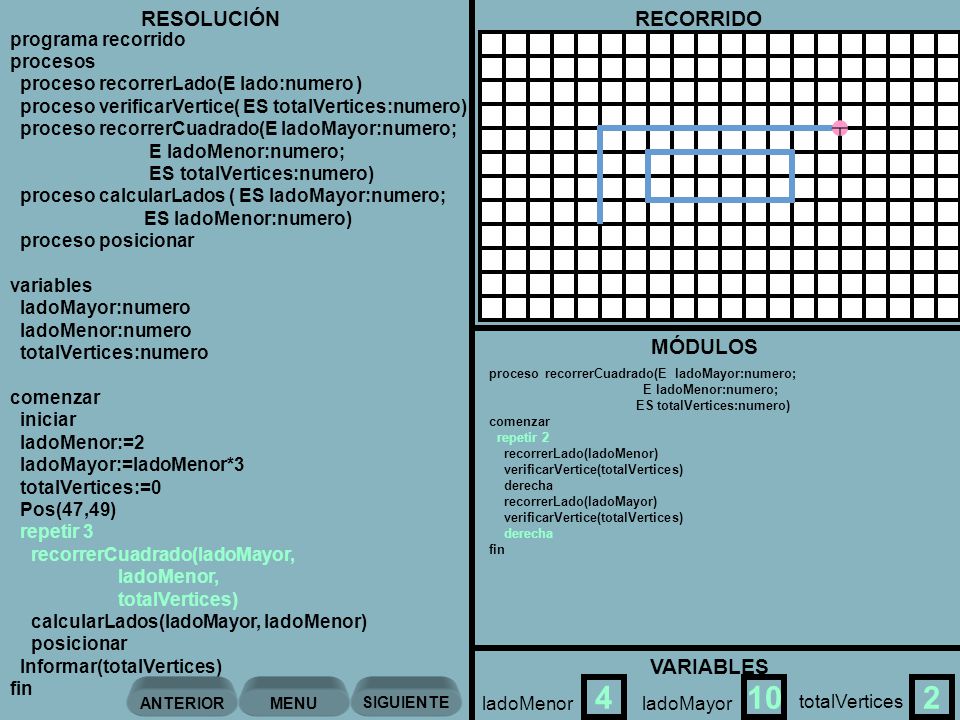

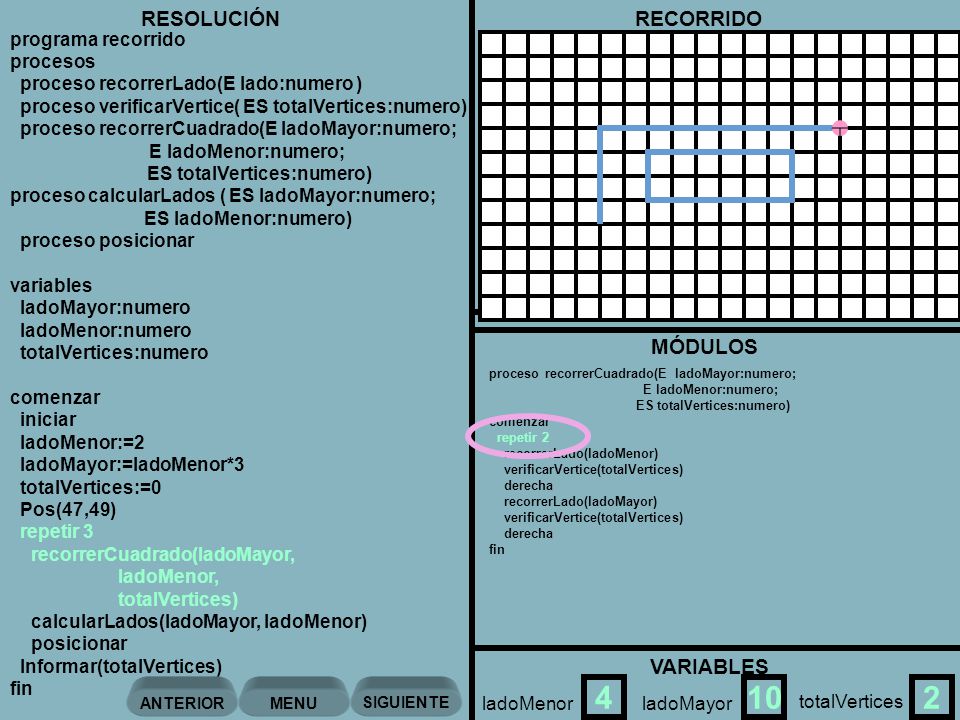

VARIABLES programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin RECORRIDO ladoMayorladoMenor totalVertices 4210 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
65
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 4210 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
66

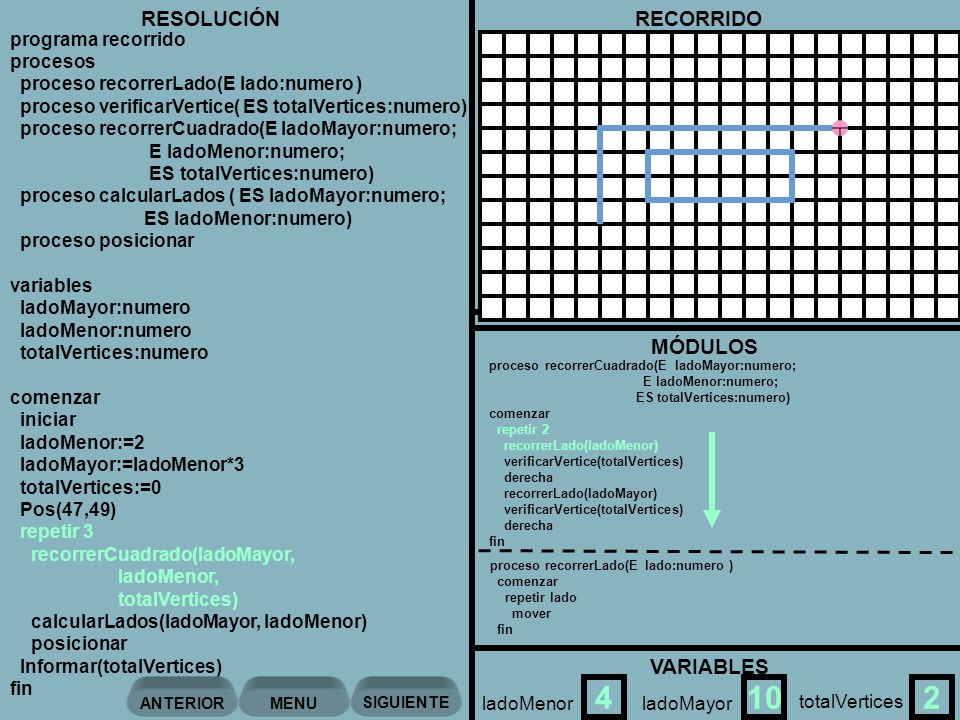

VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso recorrerLado(E lado:numero ) comenzar repetir lado mover fin ladoMayorladoMenor totalVertices 4210 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
67

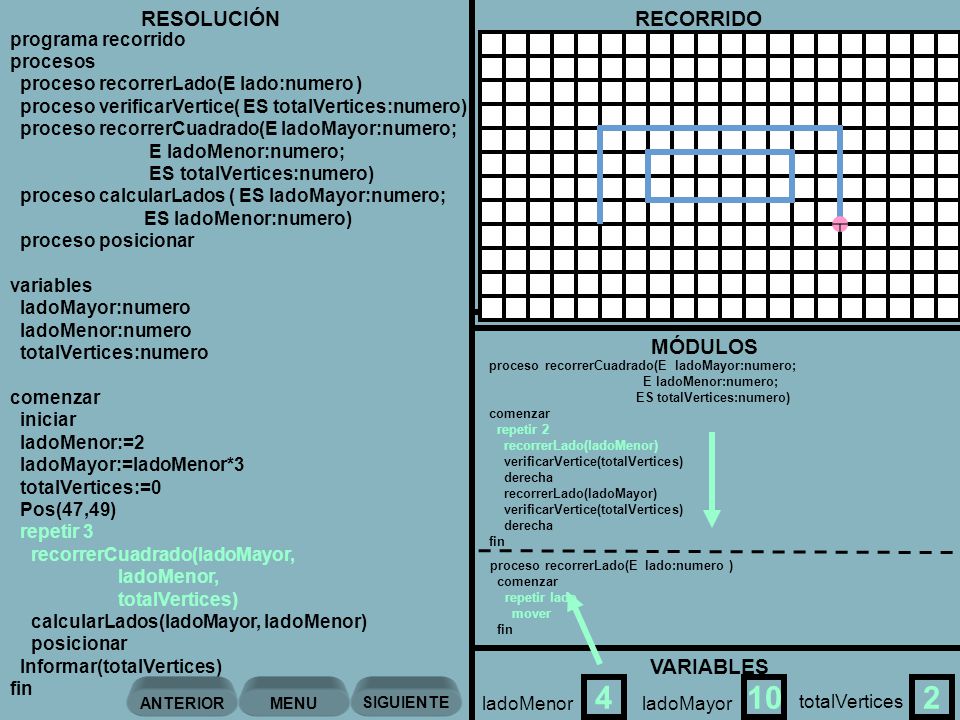

VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso recorrerLado(E lado:numero ) comenzar repetir lado mover fin ladoMayorladoMenor totalVertices 4210 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
68
proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 4210 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
69
proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 4210 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
70
proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 4310 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
71

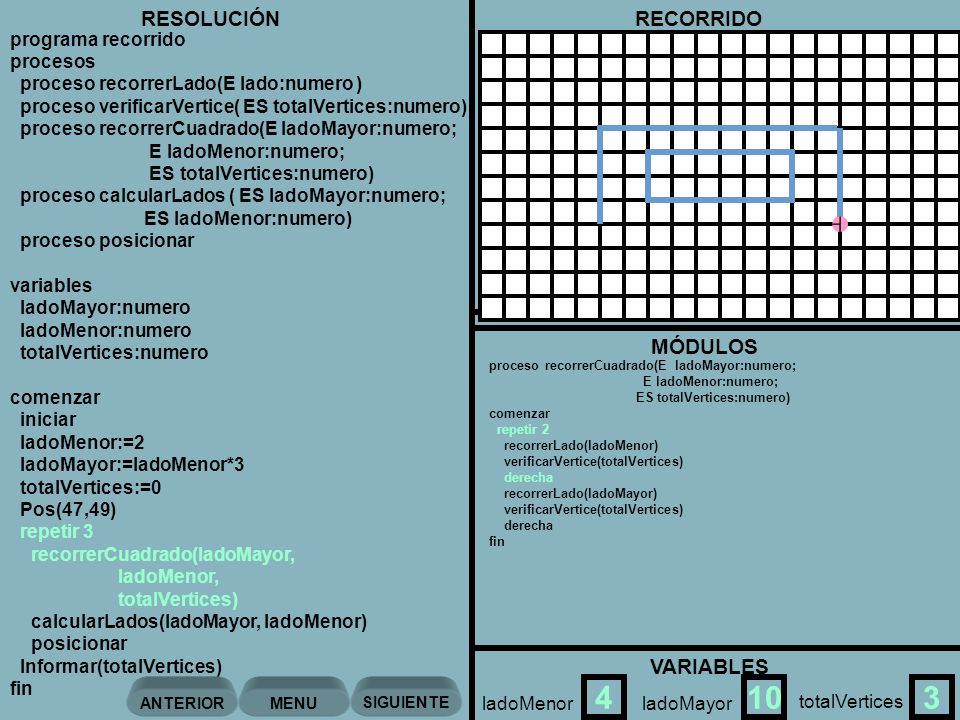

VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 4310 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
72
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso recorrerLado(E lado:numero ) comenzar repetir lado mover fin ladoMayorladoMenor totalVertices 4310 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
73

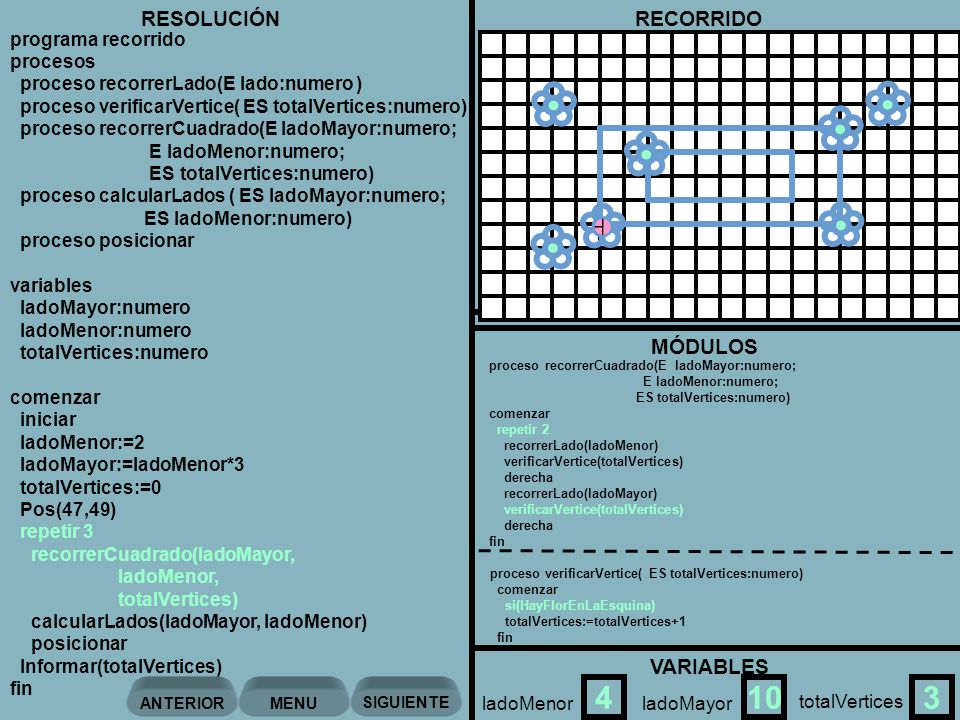

VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso recorrerLado(E lado:numero ) comenzar repetir lado mover fin ladoMayorladoMenor totalVertices 4310 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
74
proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 4310 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
75
proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 4310 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
76
proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO MODULOS programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 4410 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
77
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 4410 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
78
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) comenzar ladoMenor:=ladoMenor+2 ladoMayor:= ladoMayor+4 fin ladoMayorladoMenor totalVertices 4410 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
79

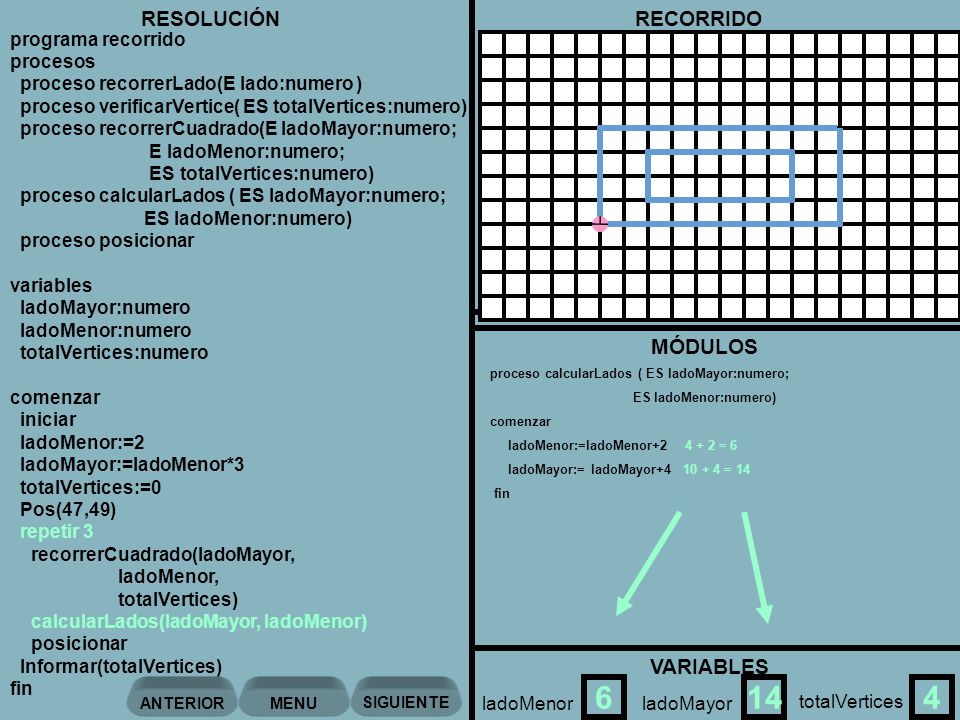

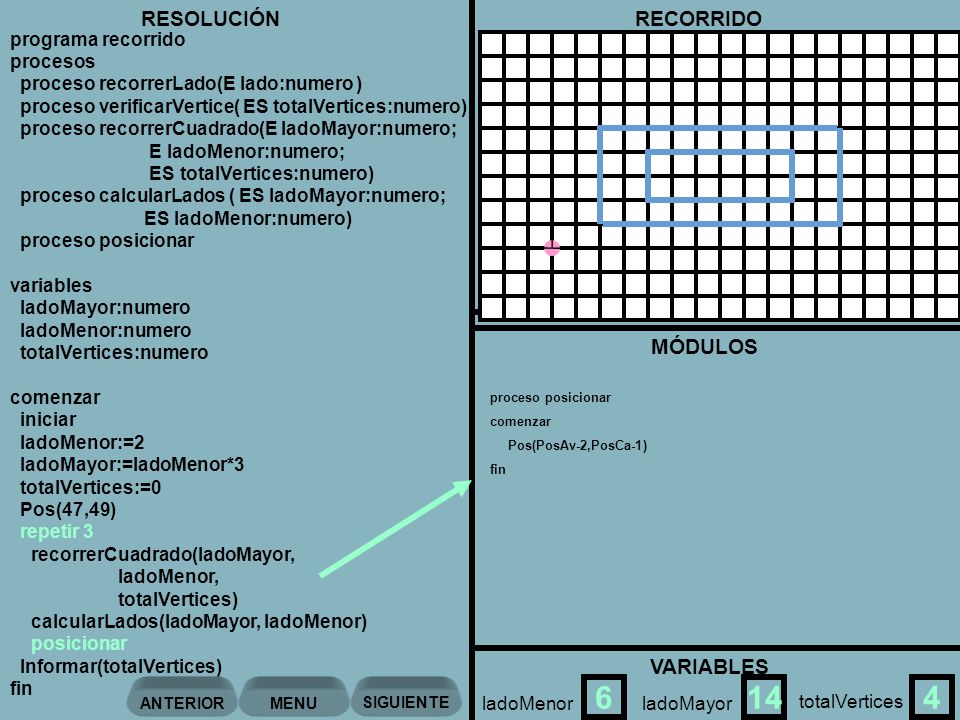

VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) comenzar ladoMenor:=ladoMenor+2 4 + 2 = 6 ladoMayor:= ladoMayor+4 10 + 4 = 14 fin ladoMayorladoMenor totalVertices 6414 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
80
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso posicionar comenzar Pos(PosAv-2,PosCa-1) fin ladoMayorladoMenor totalVertices 6414 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
81

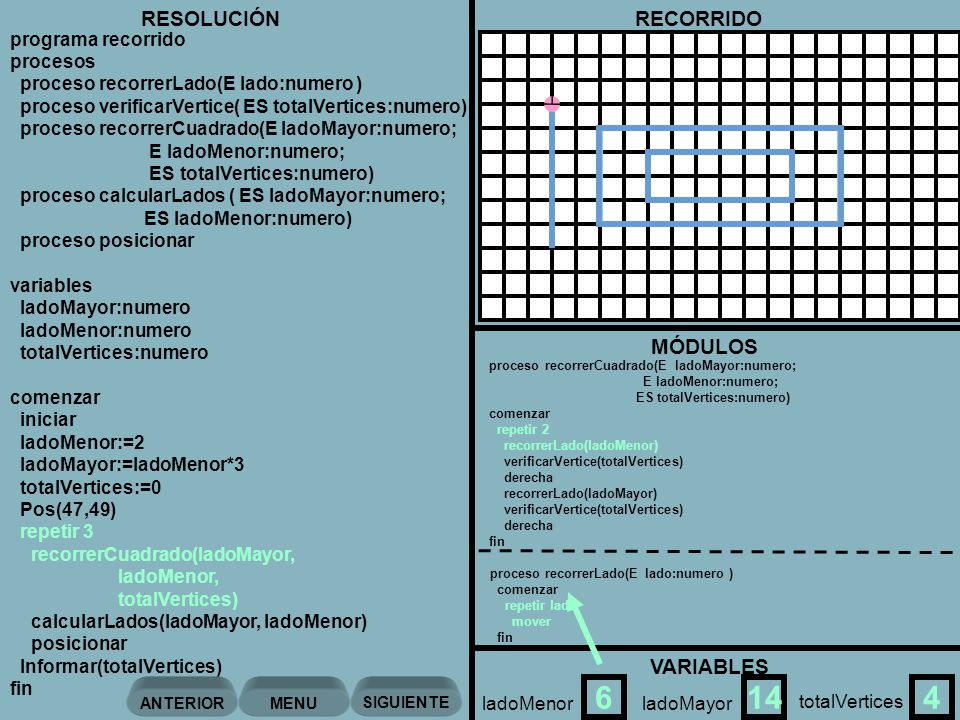

VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin ladoMayorladoMenor totalVertices 6414 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
82

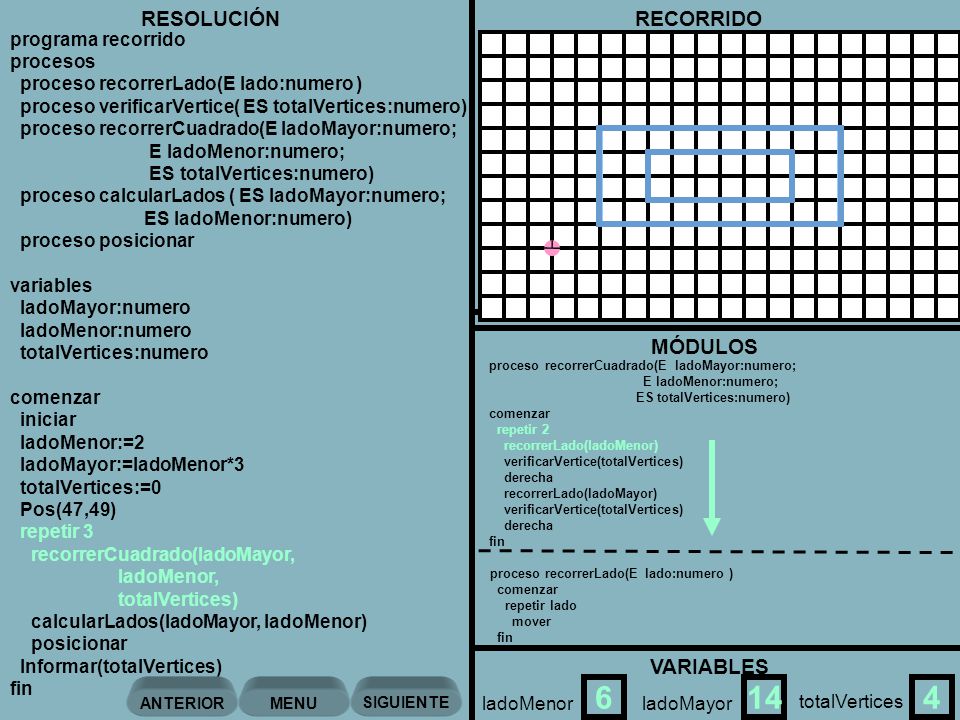

VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 6414 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
83
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso recorrerLado(E lado:numero ) comenzar repetir lado mover fin ladoMayorladoMenor totalVertices 6414 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
84
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso recorrerLado(E lado:numero ) comenzar repetir lado mover fin ladoMayorladoMenor totalVertices 6414 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
85
proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 6414 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
86

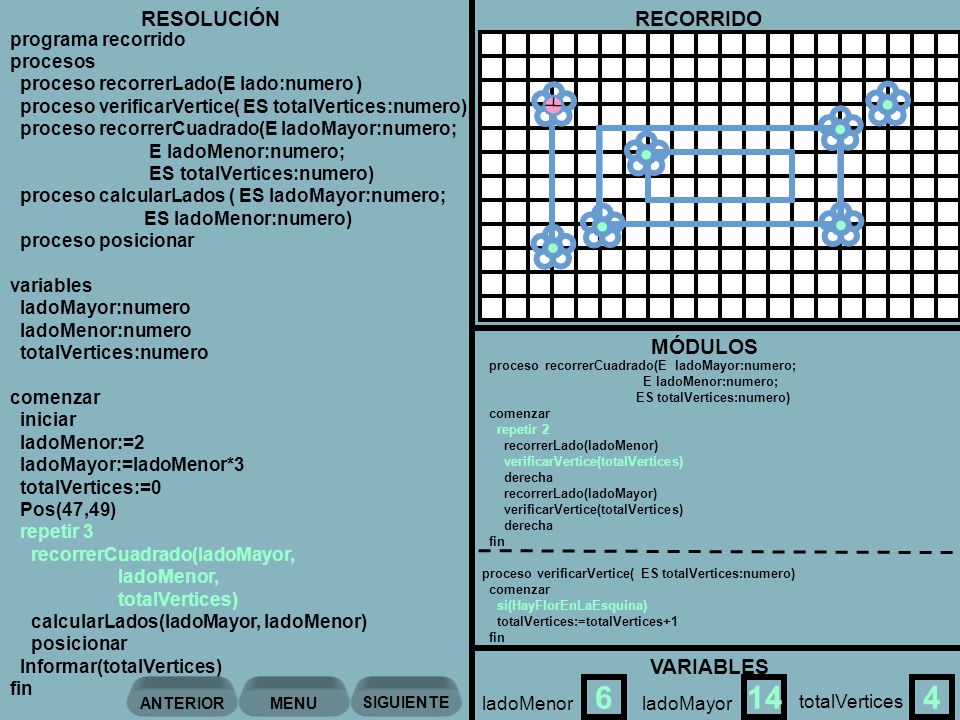

proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 6414 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
87
proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 6514 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
88

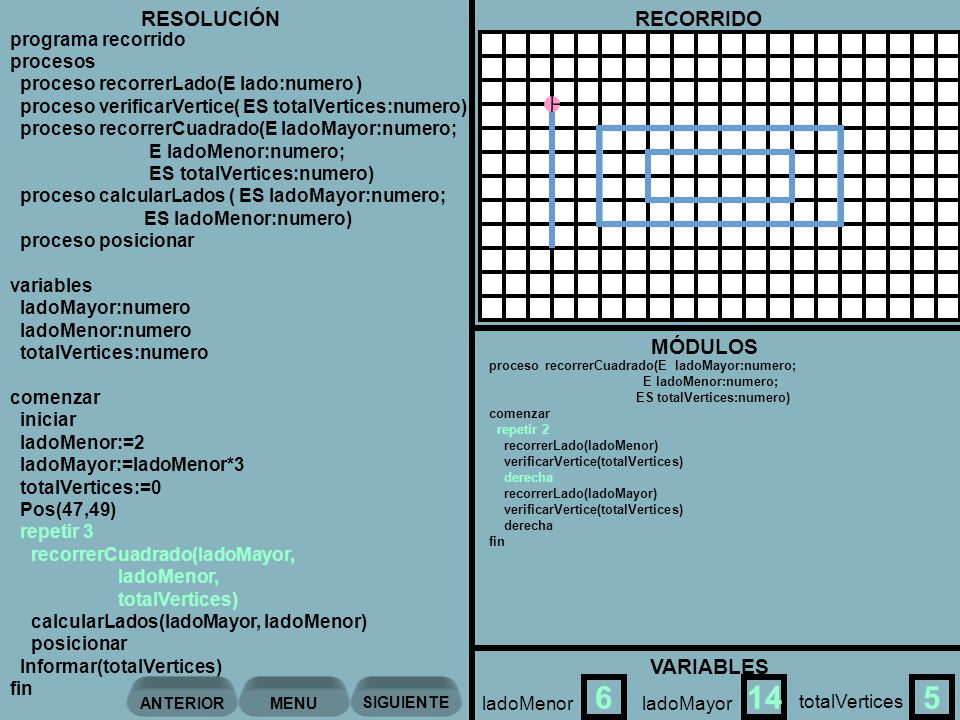

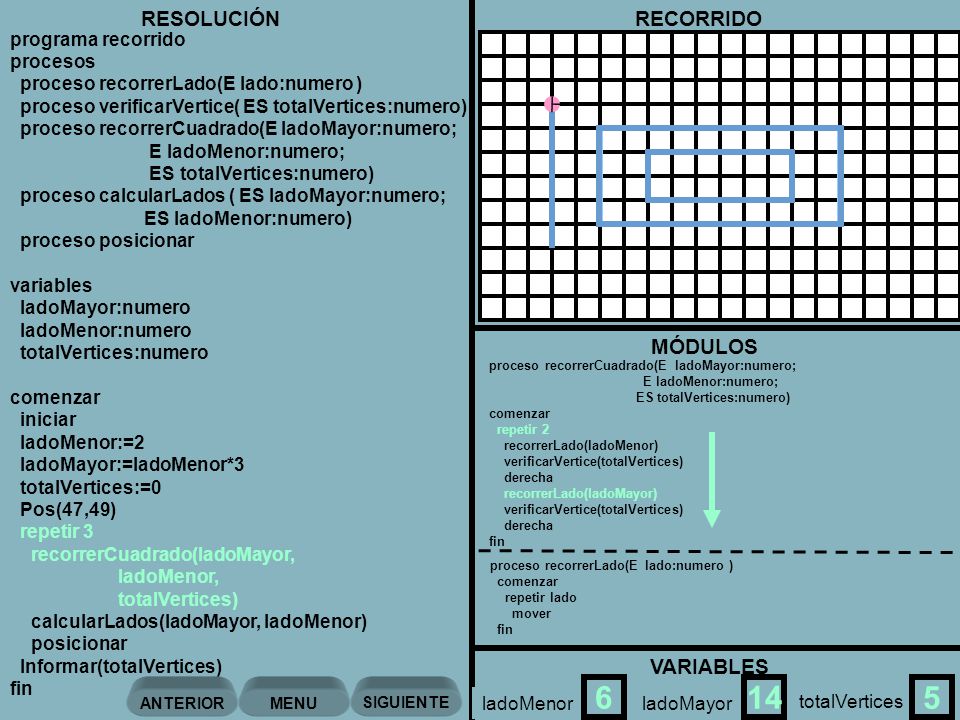

VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin 6514 ladoMayorladoMenor totalVertices 6514 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
89

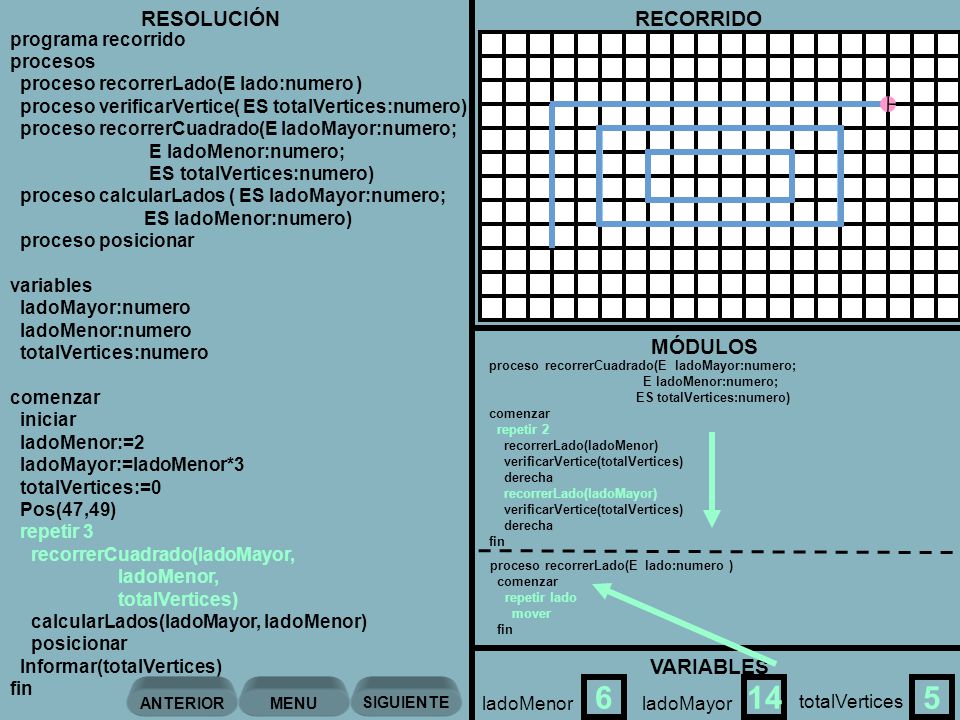

VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso recorrerLado(E lado:numero ) comenzar repetir lado mover fin ladoMayorladoMenor totalVertices 6514 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
90
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso recorrerLado(E lado:numero ) comenzar repetir lado mover fin ladoMayorladoMenor totalVertices 6514 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
91

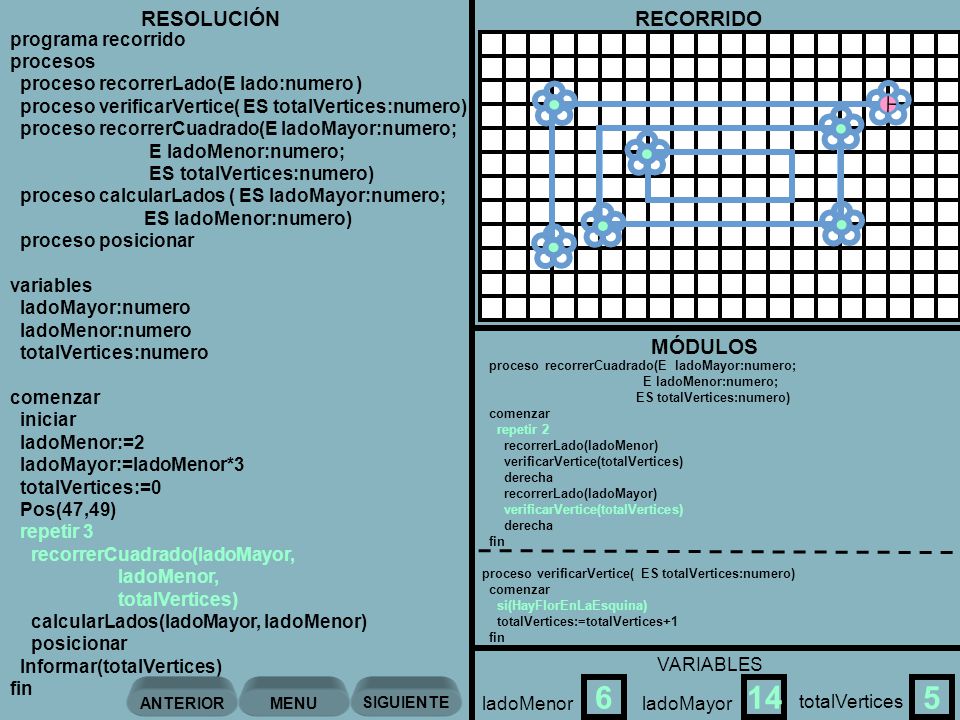

proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 6514 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
92

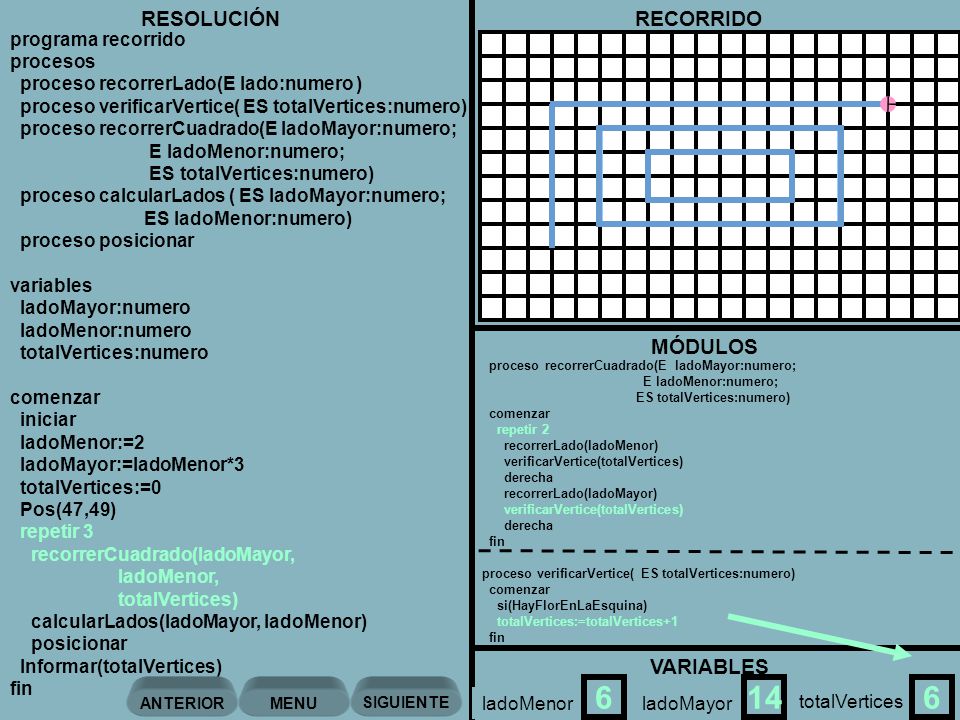

proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 6514 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
93
proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 6614 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
94
VARIABLES programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin RECORRIDO 6614 ladoMayorladoMenor totalVertices 6614 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
95
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 6614 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
96

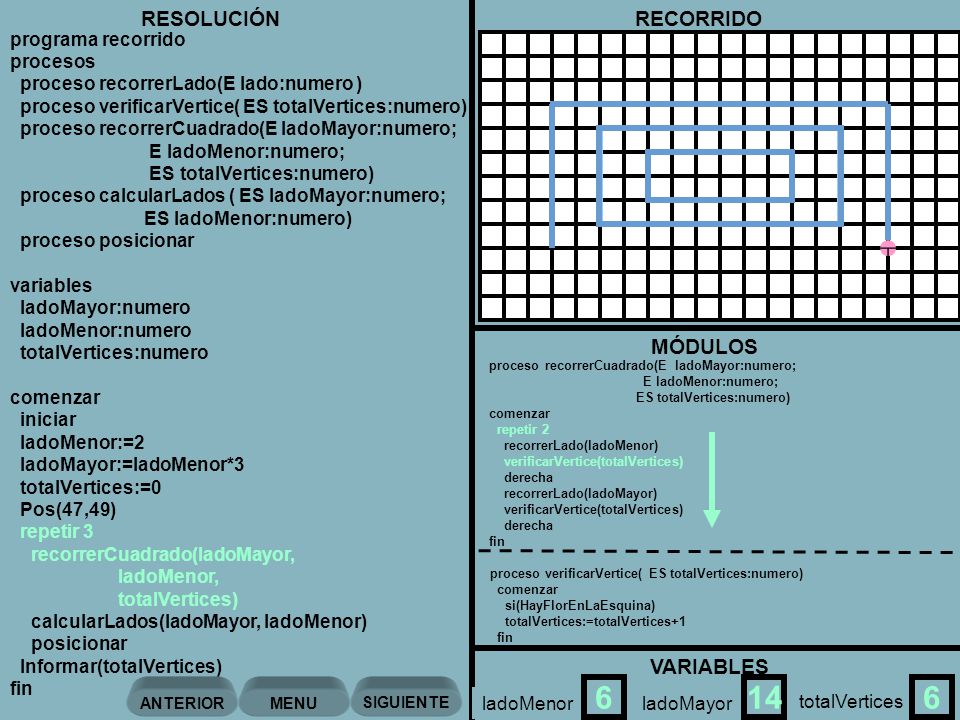

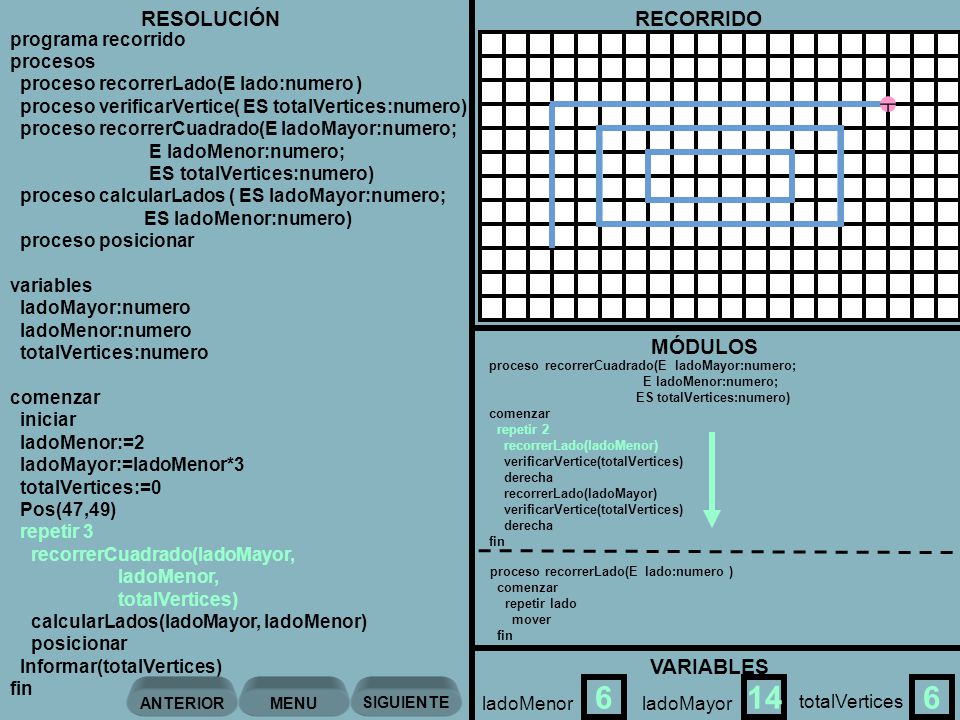

VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso recorrerLado(E lado:numero ) comenzar repetir lado mover fin ladoMayorladoMenor totalVertices 6614 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
97
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso recorrerLado(E lado:numero ) comenzar repetir lado mover fin ladoMayorladoMenor totalVertices 6614 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
98
proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 6614 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
99
proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 6614 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
100
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 6614 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
101
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso recorrerLado(E lado:numero ) comenzar repetir lado mover fin ladoMayorladoMenor totalVertices 6614 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
102
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin proceso recorrerLado(E lado:numero ) comenzar repetir lado mover fin ladoMayorladoMenor totalVertices 6614 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
103
proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 6614 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
104
proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 6614 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
105
proceso verificarVertice( ES totalVertices:numero) comenzar si(HayFlorEnLaEsquina) totalVertices:=totalVertices+1 fin VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 6714 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
106
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) comenzar repetir 2 recorrerLado(ladoMenor) verificarVertice(totalVertices) derecha recorrerLado(ladoMayor) verificarVertice(totalVertices) derecha fin ladoMayorladoMenor totalVertices 6714 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
107
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) comenzar ladoMenor:=ladoMenor+2 ladoMayor:= ladoMayor+4 fin ladoMayorladoMenor totalVertices 6714 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
108

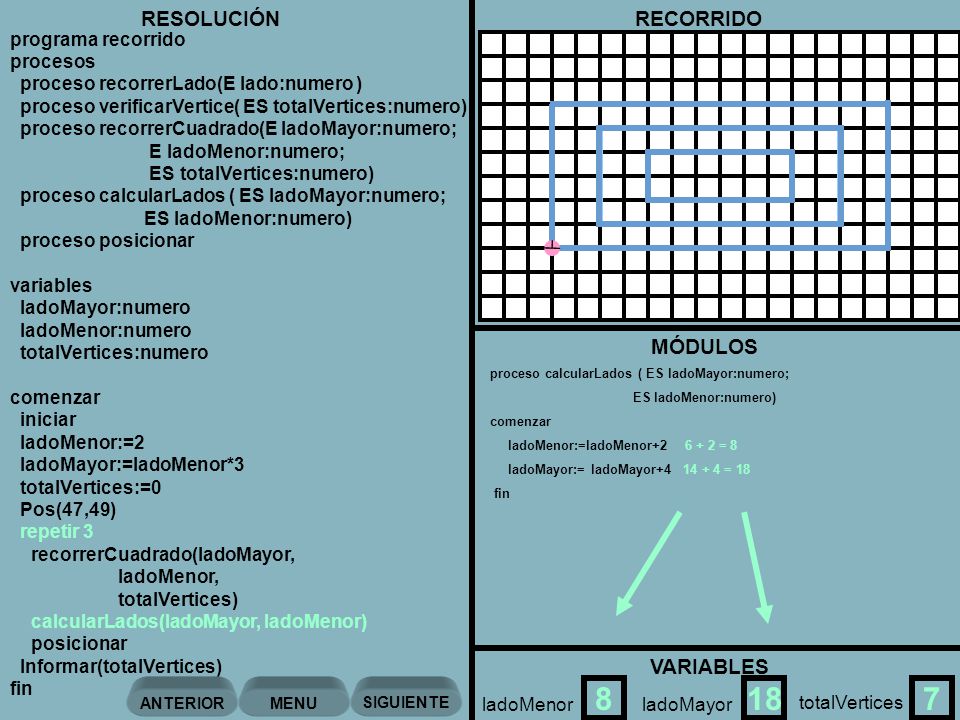

VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) comenzar ladoMenor:=ladoMenor+2 6 + 2 = 8 ladoMayor:= ladoMayor+4 14 + 4 = 18 fin ladoMayorladoMenor totalVertices 8718 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
109
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin proceso posicionar comenzar Pos(PosAv-2,PosCa-1) fin ladoMayorladoMenor totalVertices 8718 MÓDULOS RESOLUCIÓN MENU SIGUIENTE ANTERIOR
110
VARIABLES RECORRIDO programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin ladoMayorladoMenor totalVertices 8718 MÓDULOS RESOLUCIÓN Total de Vertices 7 MENU SIGUIENTE ANTERIOR
111
programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin Los procesos recorrerCuadrado, calcularLados y posicionar se ejecutaron 3 veces. Una vez por cada rectángulo que se debía recorrer. Los procesos recorrerLado y verificarVertice se ejecutaron 12 veces cada uno. 4 veces para cada rectángulo. RESOLUCIÓN MENU SIGUIENTE
112

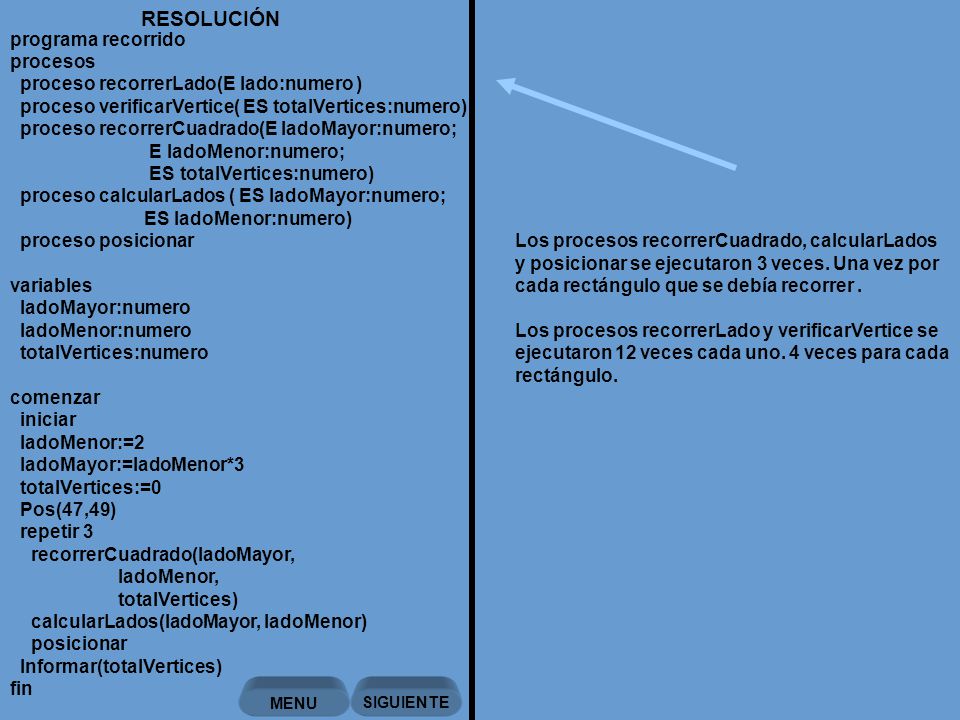

VARIABLES RECORRIDO En el Área de RECORRIDO podemos ver que se realizaron correctamente los 3 rectángulos. el robot quedó ubicado en la ultima posición que se obtuvo luego de aplicar el modulo POSICIONAR ladoMayorladoMenor totalVertices 8718 En el Área de MODULOS vemos que no hay ninguno en ejecución puesto que todos finalizaron en el momento correcto y antes de la finalización del programa principal. En el Área de VARIABLES vemos los valores con los que quedaron las mismas. nótese que el calculo de estos valores es innecesario ya que no se utilizaran. MÓDULOS MENUANTERIOR
113

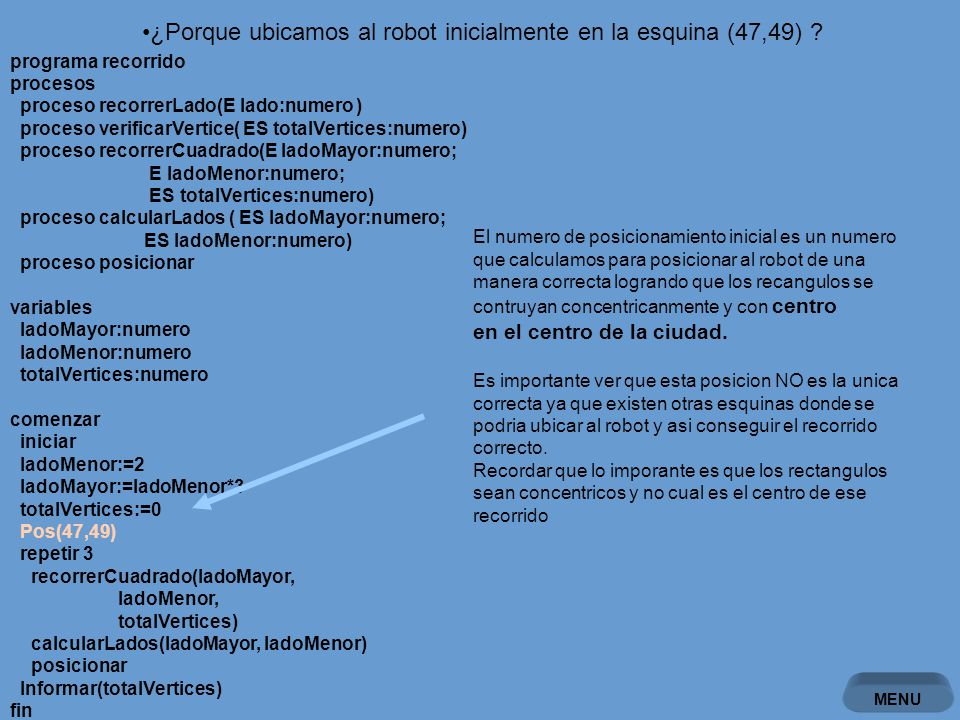

programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin MENU El numero de posicionamiento inicial es un numero que calculamos para posicionar al robot de una manera correcta logrando que los recangulos se contruyan concentricanmente y con centro en el centro de la ciudad. Es importante ver que esta posicion NO es la unica correcta ya que existen otras esquinas donde se podria ubicar al robot y asi conseguir el recorrido correcto. Recordar que lo imporante es que los rectangulos sean concentricos y no cual es el centro de ese recorrido ¿Porque ubicamos al robot inicialmente en la esquina (47,49) ?
114
programa recorrido procesos proceso recorrerLado(E lado:numero ) proceso verificarVertice( ES totalVertices:numero) proceso recorrerCuadrado(E ladoMayor:numero; E ladoMenor:numero; ES totalVertices:numero) proceso calcularLados ( ES ladoMayor:numero; ES ladoMenor:numero) proceso posicionar variables ladoMayor:numero ladoMenor:numero totalVertices:numero comenzar iniciar ladoMenor:=2 ladoMayor:=ladoMenor*3 totalVertices:=0 Pos(47,49) repetir 3 recorrerCuadrado(ladoMayor, ladoMenor, totalVertices) calcularLados(ladoMayor, ladoMenor) posicionar Informar(totalVertices) fin MENU Usamos dos tipos de parámetros : Parametros de entrada (E) y parámetros de entrada Salida (ES) Los parámetros de entrada los utilizamos cuando el dato solo es útil dentro del módulo. En nuestra resolución los usamos para indicar los tamaños de los lados mayores y menores en el módulo recorrerCuadrado. Tambien lo usamos para indicarle al modulo recorrerLado el tamaño, presisamente del lado, que debe recorrer Los parámetros de salida los usamos cuando traen informacion util para un modulo y luego lleva Informacion para ser utilizada por otro modulos o el Programa principal En nuestra resolucion los usamos para calcular los lados de los rectangulos ya que el nuevo valor que adoptam depende del valor anterior. Tambien los usamos para ir acumulando el total de vertices de todo el recorrido. ¿Que tipos de parámetros utilizamos?
