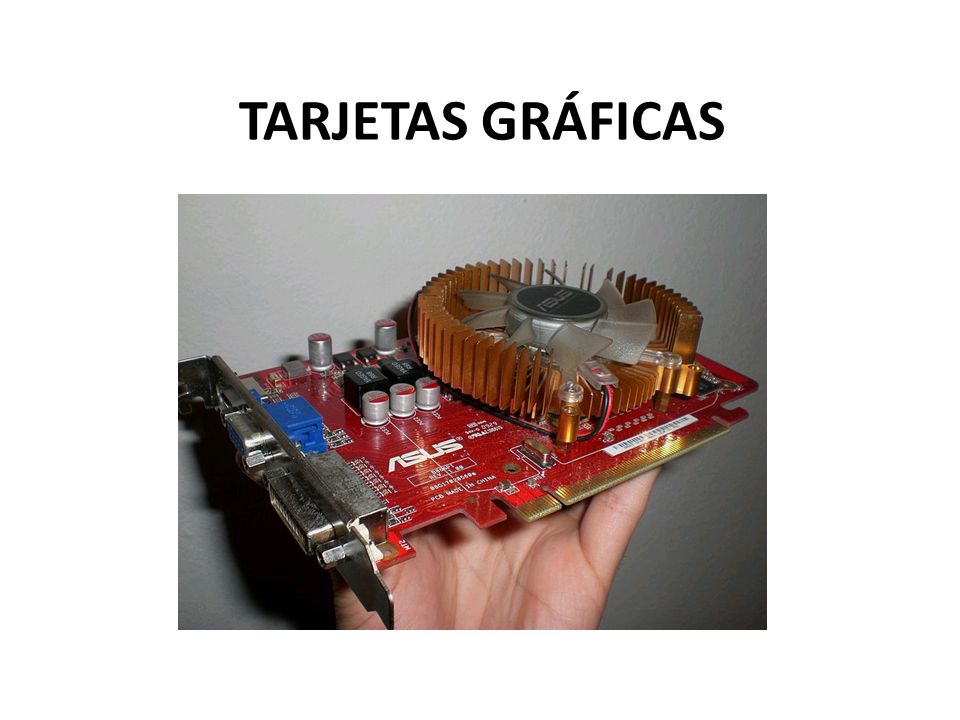

1 TARJETAS GRÁFICAS

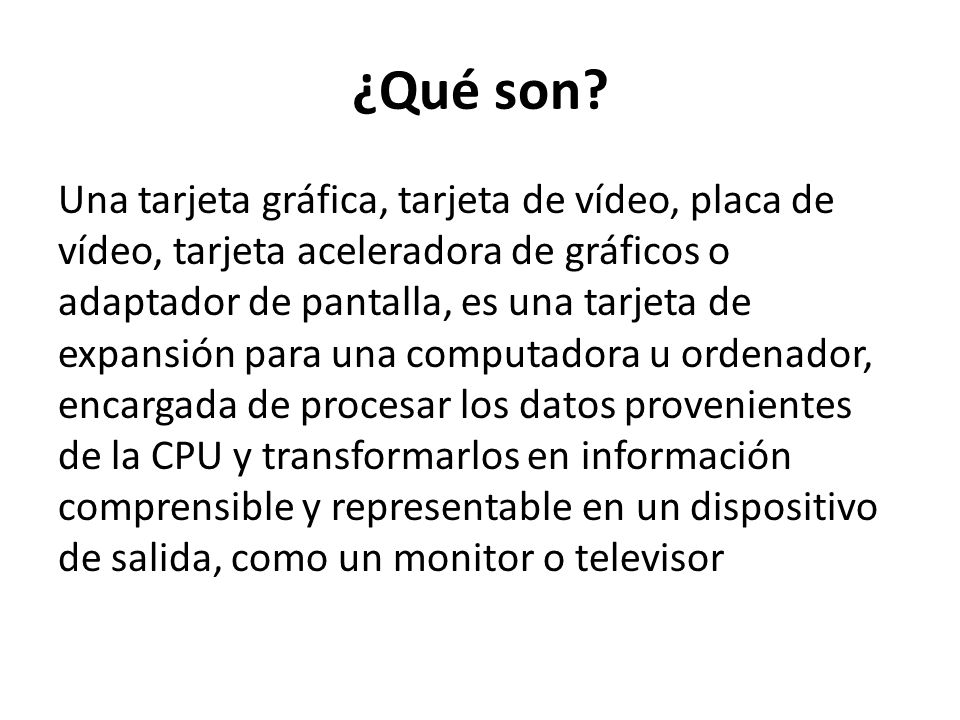

2 ¿Qué son? Una tarjeta gráfica, tarjeta de vídeo, placa de vídeo, tarjeta aceleradora de gráficos o adaptador de pantalla, es una tarjeta de expansión para una computadora u ordenador, encargada de procesar los datos provenientes de la CPU y transformarlos en información comprensible y representable en un dispositivo de salida, como un monitor o televisor

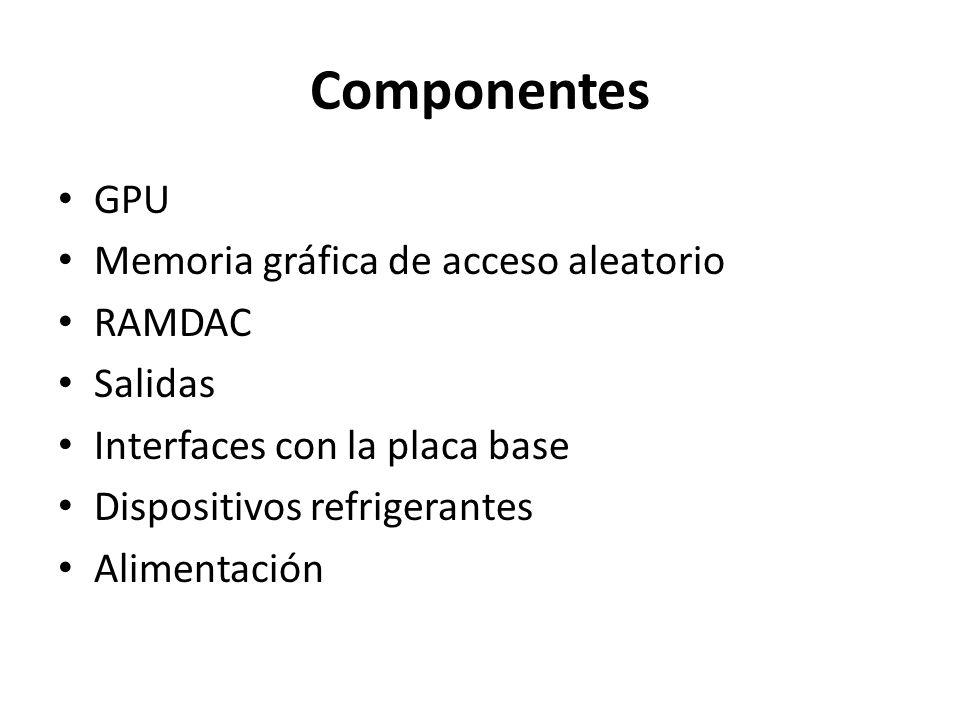

3 Componentes GPU Memoria gráfica de acceso aleatorio RAMDAC Salidas
Interfaces con la placa base Dispositivos refrigerantes Alimentación

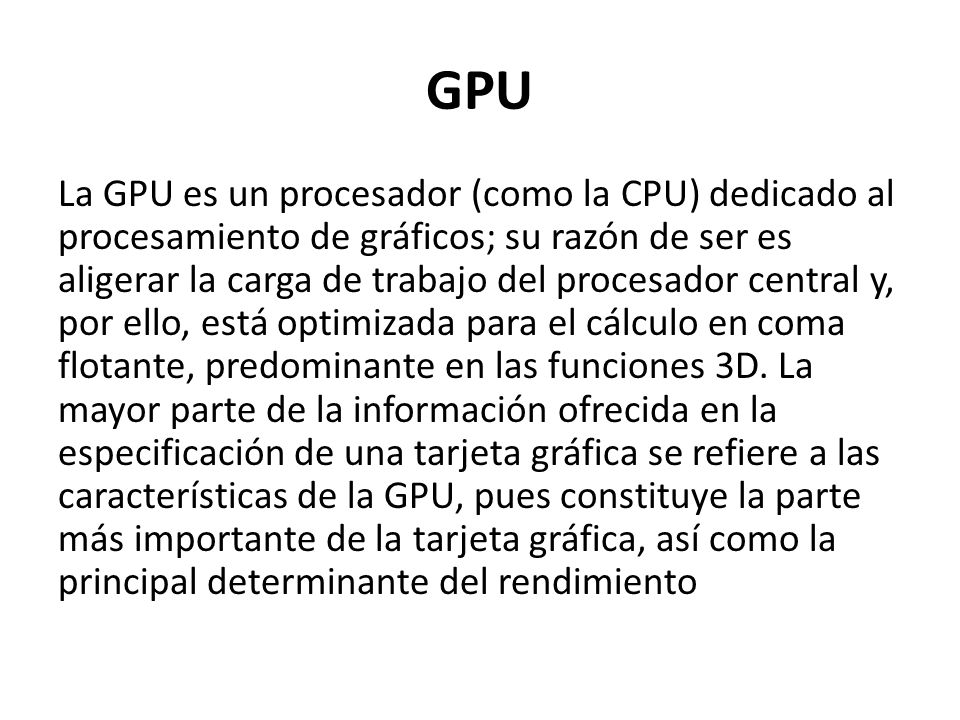

4 GPU La GPU es un procesador (como la CPU) dedicado al procesamiento de gráficos; su razón de ser es aligerar la carga de trabajo del procesador central y, por ello, está optimizada para el cálculo en coma flotante, predominante en las funciones 3D. La mayor parte de la información ofrecida en la especificación de una tarjeta gráfica se refiere a las características de la GPU, pues constituye la parte más importante de la tarjeta gráfica, así como la principal determinante del rendimiento

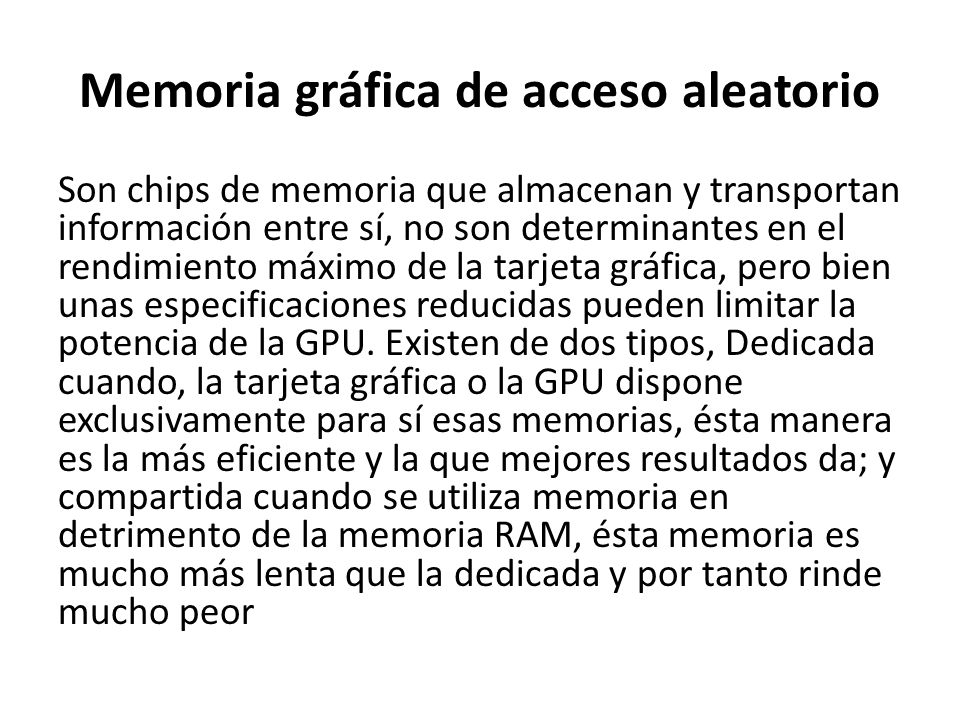

5 Memoria gráfica de acceso aleatorio
Son chips de memoria que almacenan y transportan información entre sí, no son determinantes en el rendimiento máximo de la tarjeta gráfica, pero bien unas especificaciones reducidas pueden limitar la potencia de la GPU. Existen de dos tipos, Dedicada cuando, la tarjeta gráfica o la GPU dispone exclusivamente para sí esas memorias, ésta manera es la más eficiente y la que mejores resultados da; y compartida cuando se utiliza memoria en detrimento de la memoria RAM, ésta memoria es mucho más lenta que la dedicada y por tanto rinde mucho peor

6 Características de la memoria gráfica
Capacidad: La capacidad de la memoria determina el número máximo de datos y texturas procesadas, una capacidad insuficiente se traduce en un retardo a espera de que se vacíen esos datos Interfaz de Memoria: También denominado Bus de datos, es la multiplicación resultante del de ancho de bits de cada chip por su número de unidades Velocidad de Memoria: Es la velocidad a la que las memorias pueden transportar los datos procesados, por lo que es complemento a la interfaz de memoria para determinar el ancho de banda total de datos en un tiempo determinado Ancho de banda: Es la tasa de datos que pueden transportarse en una unidad de tiempo

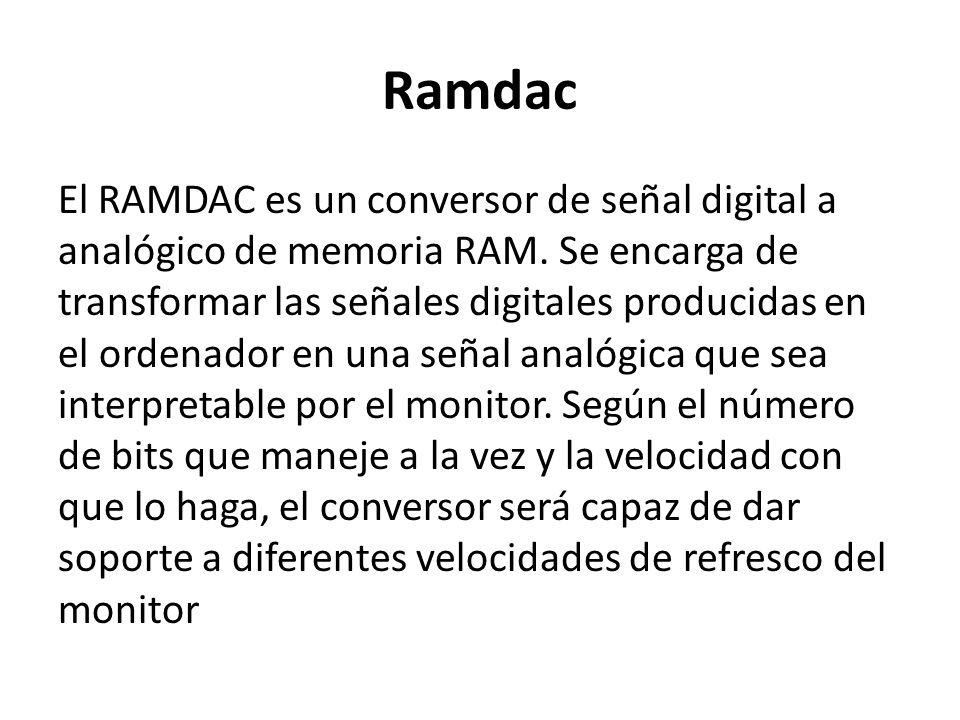

7 Ramdac El RAMDAC es un conversor de señal digital a analógico de memoria RAM. Se encarga de transformar las señales digitales producidas en el ordenador en una señal analógica que sea interpretable por el monitor. Según el número de bits que maneje a la vez y la velocidad con que lo haga, el conversor será capaz de dar soporte a diferentes velocidades de refresco del monitor

8 Salidas Los sistemas de conexión más habituales entre la tarjeta gráfica y el dispositivo visualizador son: SVGA/Dsub-15 DVI HDMI

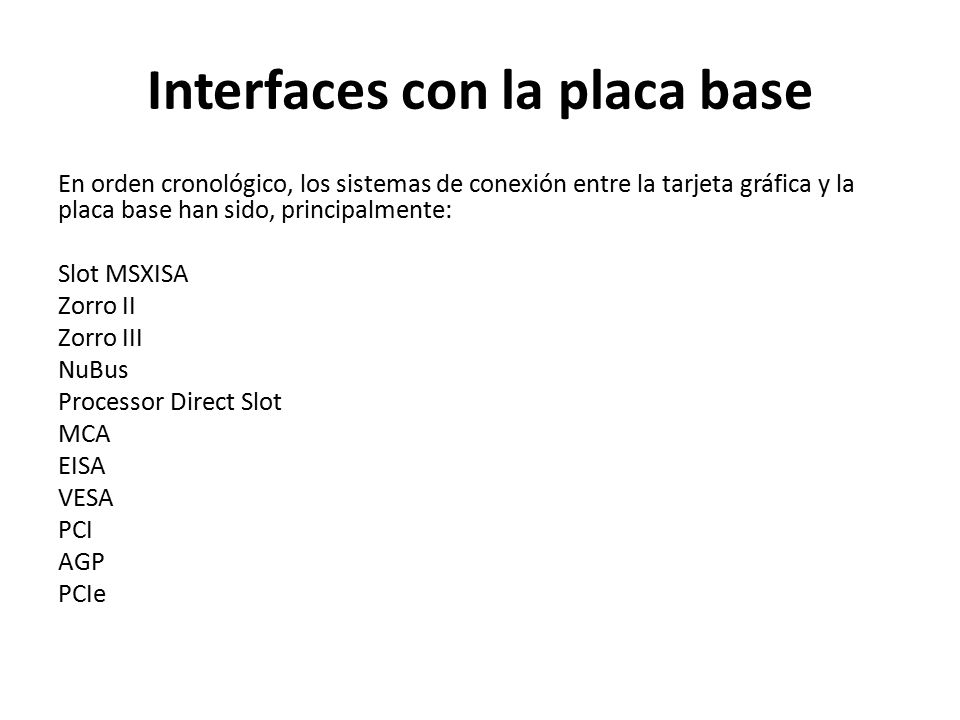

9 Interfaces con la placa base
En orden cronológico, los sistemas de conexión entre la tarjeta gráfica y la placa base han sido, principalmente: Slot MSXISA Zorro II Zorro III NuBus Processor Direct Slot MCA EISA VESA PCI AGP PCIe

10 Dispositivos refrigerantes
Disipador: dispositivo pasivo (sin partes móviles y, por tanto, silencioso); compuesto de un metal muy conductor del calor, extrae este de la tarjeta. Su eficiencia va en función de la estructura y la superficie total, por lo que a mayor demanda de refrigeración, mayor debe ser la superficie del disipador Ventilador: dispositivo activo (con partes móviles); aleja el calor emanado de la tarjeta al mover el aire cercano. Es menos eficiente que un disipador, siempre que nos refiramos al ventilador sólo, y produce ruido al tener partes móviles

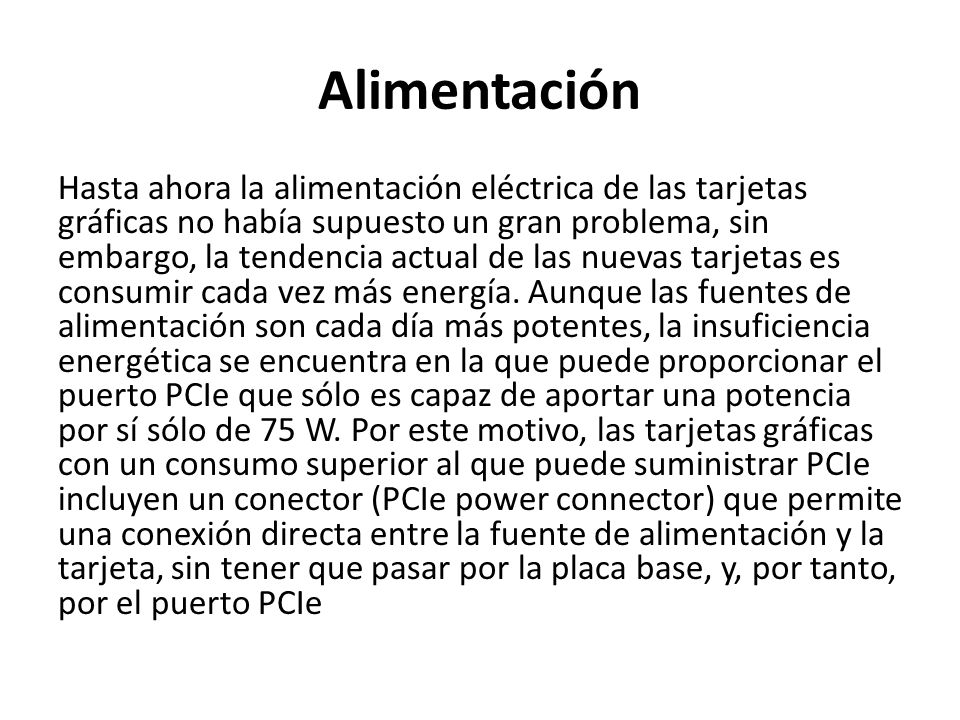

11 Alimentación Hasta ahora la alimentación eléctrica de las tarjetas gráficas no había supuesto un gran problema, sin embargo, la tendencia actual de las nuevas tarjetas es consumir cada vez más energía. Aunque las fuentes de alimentación son cada día más potentes, la insuficiencia energética se encuentra en la que puede proporcionar el puerto PCIe que sólo es capaz de aportar una potencia por sí sólo de 75 W. Por este motivo, las tarjetas gráficas con un consumo superior al que puede suministrar PCIe incluyen un conector (PCIe power connector) que permite una conexión directa entre la fuente de alimentación y la tarjeta, sin tener que pasar por la placa base, y, por tanto, por el puerto PCIe

12 Fabricantes En el mercado de las tarjetas gráficas hay que distinguir dos tipos de fabricantes: De chips: diseñan y generan exclusivamente la GPU. Los dos más importantes son: o AMD, anteriormente conocida como ATi o Nvidia GPU integrado en el chipset de la placa base: también destaca Intel además de los antes citados nVIDIA y AMD Otros fabricantes como Matrox o S3 Graphics tienen una cuota de mercado muy reducida. De tarjetas: integran los chips adquiridos de los anteriores con el resto de la tarjeta, de diseño propio. De ahí que tarjetas con el mismo chip tengan formas o conexiones diferentes o puedan dar ligeras diferencias de rendimientos

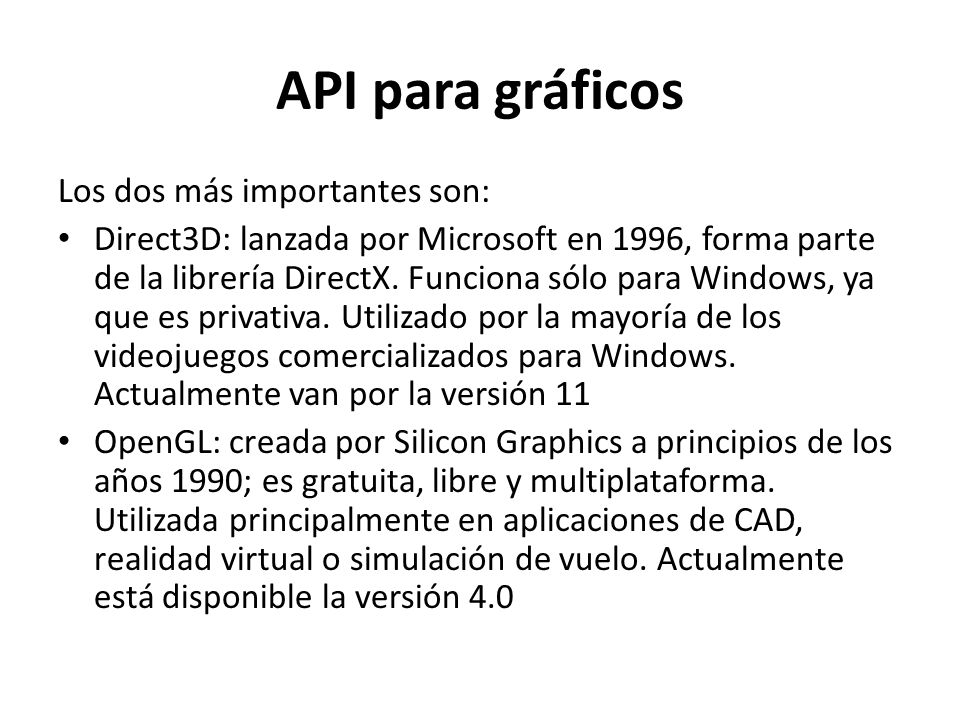

13 API para gráficos Los dos más importantes son:
Direct3D: lanzada por Microsoft en 1996, forma parte de la librería DirectX. Funciona sólo para Windows, ya que es privativa. Utilizado por la mayoría de los videojuegos comercializados para Windows. Actualmente van por la versión 11 OpenGL: creada por Silicon Graphics a principios de los años 1990; es gratuita, libre y multiplataforma. Utilizada principalmente en aplicaciones de CAD, realidad virtual o simulación de vuelo. Actualmente está disponible la versión 4.0

14 Efectos gráficos Antialiasing: retoque para evitar el aliasing, efecto que aparece al representar curvas y rectas inclinadas en un espacio discreto y finito como son los píxeles del monitor Shader: procesado de píxeles y vértices para efectos de iluminación, fenómenos naturales y superficies con varias capas, entre otros HDR: técnica novedosa para representar el amplio rango de niveles de intensidad de las escenas reales (desde luz directa hasta sombras oscuras). Es una evolución del efecto Bloom, aunque a diferencia de éste, no permite Antialiasing Mapeado de texturas: técnica que añade detalles en las superficies de los modelos, sin aumentar la complejidad de los mismos Motion Blur: efecto de emborronado debido a la velocidad de un objeto en movimiento Depth Blur: efecto de emborronado adquirido por la lejanía de un objeto Lens flare: imitación de los destellos producidos por las fuentes de luz sobre las lentes de la cámara Efecto Fresnel (reflejo especular): reflejos sobre un material dependiendo del ángulo entre la superficie normal y la dirección de observación. A mayor ángulo, más reflectante Teselado: Consiste en multiplicar el número de polígonos para representar ciertas figuras geométricas y no se vean totalmente planas. Esta característica fue incluida en la API DirectX 11

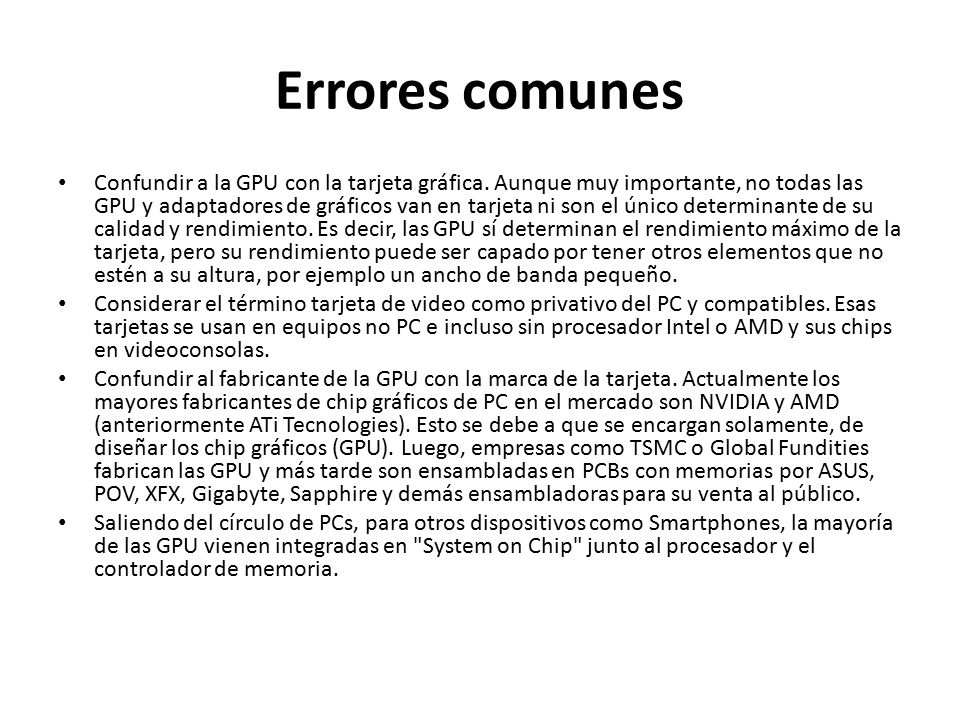

15 Errores comunes Confundir a la GPU con la tarjeta gráfica. Aunque muy importante, no todas las GPU y adaptadores de gráficos van en tarjeta ni son el único determinante de su calidad y rendimiento. Es decir, las GPU sí determinan el rendimiento máximo de la tarjeta, pero su rendimiento puede ser capado por tener otros elementos que no estén a su altura, por ejemplo un ancho de banda pequeño. Considerar el término tarjeta de video como privativo del PC y compatibles. Esas tarjetas se usan en equipos no PC e incluso sin procesador Intel o AMD y sus chips en videoconsolas. Confundir al fabricante de la GPU con la marca de la tarjeta. Actualmente los mayores fabricantes de chip gráficos de PC en el mercado son NVIDIA y AMD (anteriormente ATi Tecnologies). Esto se debe a que se encargan solamente, de diseñar los chip gráficos (GPU). Luego, empresas como TSMC o Global Fundities fabrican las GPU y más tarde son ensambladas en PCBs con memorias por ASUS, POV, XFX, Gigabyte, Sapphire y demás ensambladoras para su venta al público. Saliendo del círculo de PCs, para otros dispositivos como Smartphones, la mayoría de las GPU vienen integradas en "System on Chip" junto al procesador y el controlador de memoria.
