BUS DE DATOS.

Presentación del tema: "BUS DE DATOS."— Transcripción de la presentación:

1 BUS DE DATOS

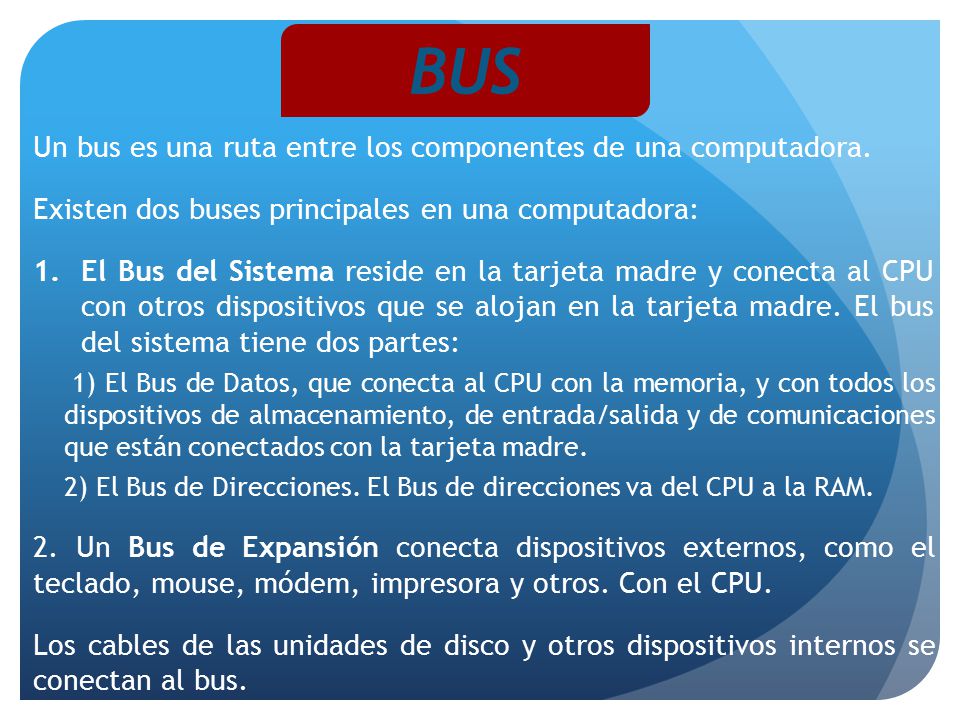

2 BUS Un bus es una ruta entre los componentes de una computadora.
Existen dos buses principales en una computadora: El Bus del Sistema reside en la tarjeta madre y conecta al CPU con otros dispositivos que se alojan en la tarjeta madre. El bus del sistema tiene dos partes: 1) El Bus de Datos, que conecta al CPU con la memoria, y con todos los dispositivos de almacenamiento, de entrada/salida y de comunicaciones que están conectados con la tarjeta madre. 2) El Bus de Direcciones. El Bus de direcciones va del CPU a la RAM. 2. Un Bus de Expansión conecta dispositivos externos, como el teclado, mouse, módem, impresora y otros. Con el CPU. Los cables de las unidades de disco y otros dispositivos internos se conectan al bus.

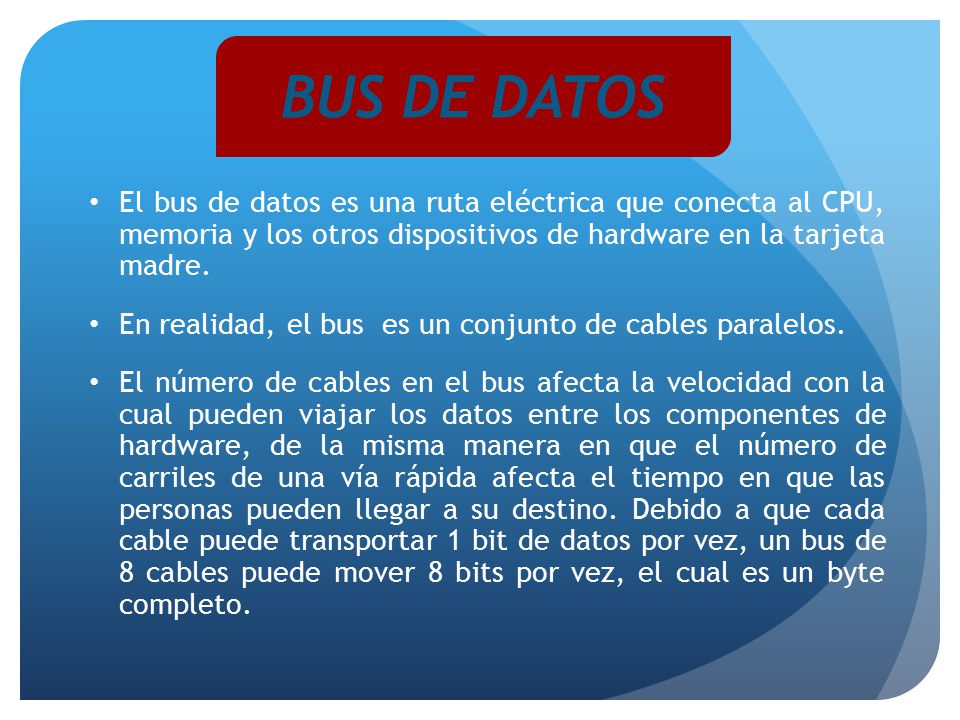

3 BUS DE DATOS El bus de datos es una ruta eléctrica que conecta al CPU, memoria y los otros dispositivos de hardware en la tarjeta madre. En realidad, el bus es un conjunto de cables paralelos. El número de cables en el bus afecta la velocidad con la cual pueden viajar los datos entre los componentes de hardware, de la misma manera en que el número de carriles de una vía rápida afecta el tiempo en que las personas pueden llegar a su destino. Debido a que cada cable puede transportar 1 bit de datos por vez, un bus de 8 cables puede mover 8 bits por vez, el cual es un byte completo.

4 Un bus de 16 bits puede transferir 2 bytes y un bus de 32 bits puede transferir 4 bytes por vez. Los modelos más nuevos de computadoras tienen un bus de datos de 64 bits, conocido como Bus Frontal, el cual transfiere 8 bytes por vez. Al igual que el procesador, la velocidad del bus se mide en megahertz(MHz) debido a que cuenta con su propia velocidad de reloj. Como se imaginará, mientras más rápida sea la velocidad del reloj, más rápido podrá transferir datos entre las partes de la computadora.

5 La mayoría de las PC actuales tienen una velocidad de bus de 100 MHz o 133 MHz, pero las velocidades de 800 MHz y mas altas están volviendo más comunes. La velocidad del bus está directamente vinculada a la velocidad del CPU. Todos los procesadores utilizan un multiplicador para hacer el CPU vaya más rápido. Esta es la manera en que funciona: piense en un bus de sistema que se ejecuta a 400 MHz y que soporta un procesador de 1.6 GHz. Lo más rápido que el CPU puede comunicarse con los dispositivos externos es 400 MHz.

6 ESTÁNDARES DE BUS Los buses de las PC están diseñados para coincidir con las capacidades de los dispositivos que están conectados a ellas. Cuando los CPU sólo pueden enviar y recibir 1 byte de datos a la vez, no tiene sentido conectarlos a un bus que puede transportar más datos. No obstante, a medida que la tecnología de los microprocesadores mejora, se han creado chips que pueden enviar y recibir más datos por vez, además los diseños mejorados de bus crearon rutas más amplias a través de las cuales pueden fluir los datos. Con un bus más amplio, la computadora puede transferir más datos en el mismo lapso o la misma cantidad de datos en menos tiempo.

7 BUS DE DIRECCIONES El bus de direcciones es un conjunto de cables similar al del bus de datos. El bus de direcciones sólo conecta al CPU y la RAM, además sólo transporta direcciones de memoria.(Recuerde, cada byte de la RAM está asociado con un número que es su dirección de memoria.) Bus de 16 bits 2 bytes a la vez Bus de 32 bits 4 bytes a la vez Bus de 64 bits 8 bytes a la vez

8 Entre las tecnologías de bus comunes se incluyen:
El Bus arquitectura estándar de la industria(ISA, por sus siglas en inglés) es un bus de datos de 16 bits. Después de su lanzamiento, a mediados de los ochenta, ISA se convirtió en el estándar industrial del facto y aún se utiliza en muchas computadoras para conectar dispositivos más lentos al CPU(por ejemplo el módem y dispositivos de entrada). La Tecnología Bus Local se desarrolló para conectar dispositivos más rápidos con en CPU. Un bus local es un sistema interno que se extiende entre los componentes de la tarjeta madre. Actualmente, la mayoría de los sistemas utilizan algún tipo de tecnología de bus local y están acoplados con uno o mas tipos de bus de expansión.

9 El Bus Interconexión de Componentes Periféricos(PCI) es un tipo de bus local diseñado por Intel para facilitar la integración de nuevos tipos de datos, por ejemplo, de audio, video e imágenes. El Bus Puerto de Aceleración de Gráficos(AGP) incorpora una arquitectura especial que le permite a la tarjeta e video tener acceso a la RAM del sistema directamente, incrementando enormemente la velocidad del desempeño gráfico. El estándar AGP ha llevado al desarrollo de muchos tipos de tarjetas aceleradoras de video que soportan imágenes 3-D y de video de movimiento pleno. A pesar de que AGP aumenta el desempeño gráfico, no se puede utilizar en todas las PC. El sistema debe utilizar un conjunto de chips que proporcionen soporte para el estándar AGP. La mayoría de las computadoras nuevas incluye capacidades gráficas AGP además de un bus de sistema PCI y un bus de expansión.

10 El Bus Serial Universal (USB) es un bus relativamente nuevo que se encuentra en todas las computadoras modernas. A differentia del PCI y del AGP, el USB es un bus de intercambio rápido; lo cual significa que un usuario puede conectar y luego desconectar un dispositivo USB sin afectar a la computadora. USB soporta hasta 127 dispositivos, ya sea conectados en cadena o en un concentrador. Los Puertos IEEE 1394(FireWire) anteriormente sólo se encontraban en las computadoras Macintosh, pero actualmente son cada día más comunes en las PC compatibles con IBM.

11 El Bus PC Card se utiliza únicamente en las computadoras laptop
El Bus PC Card se utiliza únicamente en las computadoras laptop. Al igual que USB, el bus PC Card es de intercambio rápido. Una PC Card tiene el tamaño aproximado de una pila de cuatro tarjetas de crédito. Los usos comunes de la PC Card incluye tarjetas WiFi, tarjetas de red y módems externos. Tradicionalmente, el desempeño de los buses de una computadora se medía por la cantidad de bits que podía transferir a la vez.

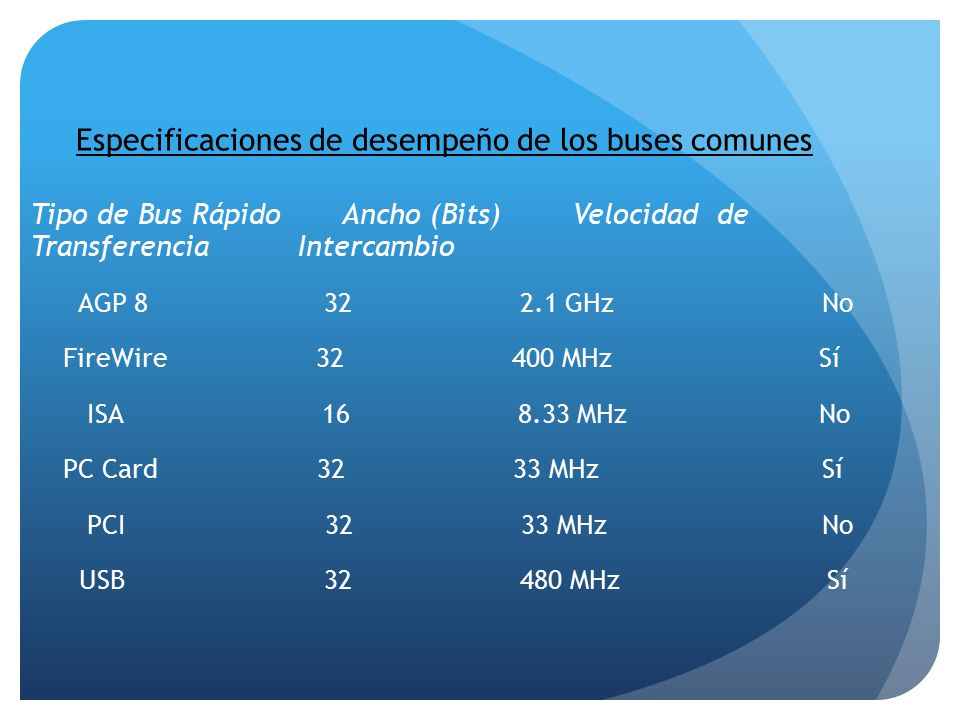

12 Especificaciones de desempeño de los buses comunes
Tipo de Bus Rápido Ancho (Bits) Velocidad de Transferencia Intercambio AGP GHz No FireWire MHz Sí ISA MHz No PC Card MHz Sí PCI MHz No USB MHz Sí

13 BIBLIOGRAFÍA Norton, Peter. Introducción a la Computación, 6ta Edición- Mc Graw Hill. México pp.
