Hazael Fernando MOJICA GARCIA

Presentación del tema: "Hazael Fernando MOJICA GARCIA"— Transcripción de la presentación:

1 Hazael Fernando MOJICA GARCIA
ECG

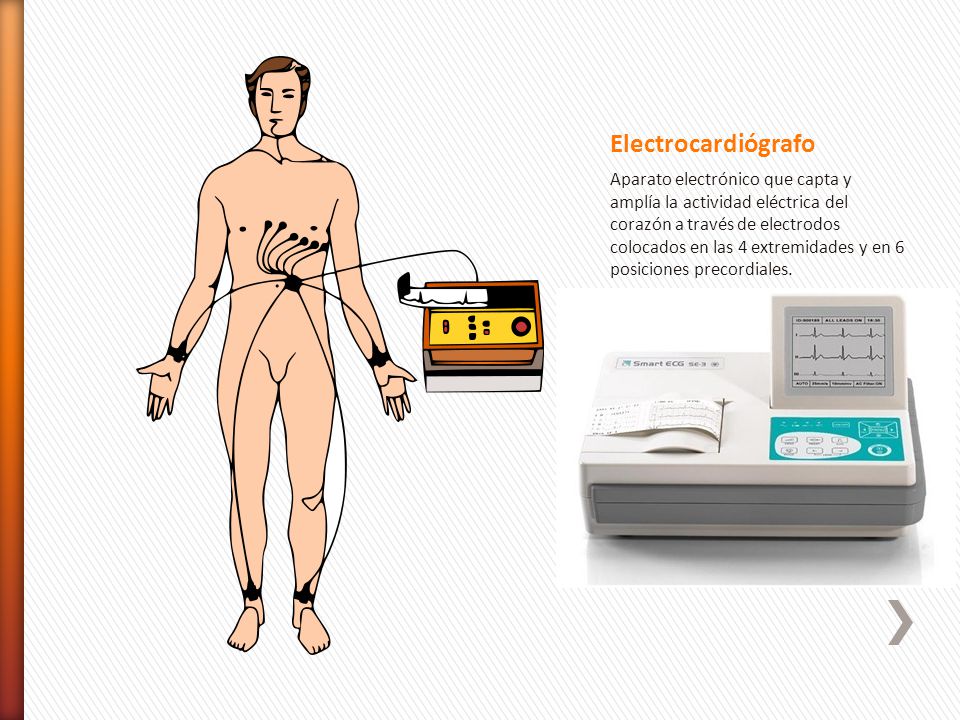

2 Electrocardiógrafo Aparato electrónico que capta y amplía la actividad eléctrica del corazón a través de electrodos colocados en las 4 extremidades y en 6 posiciones precordiales.

3 Electrocardeograma El electrocardiograma es la representación gráfica de la actividad eléctrica del corazón, que se obtiene con un electrocardiógrafo

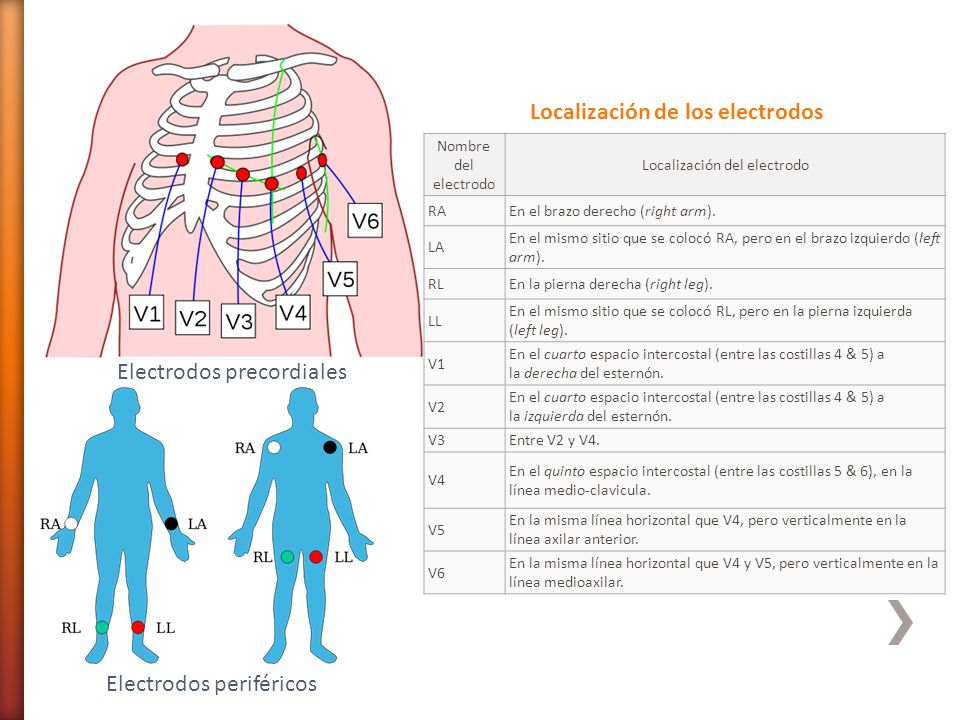

4 Localización del electrodo
Localización de los electrodos Nombre del electrodo Localización del electrodo RA En el brazo derecho (right arm). LA En el mismo sitio que se colocó RA, pero en el brazo izquierdo (left arm). RL En la pierna derecha (right leg). LL En el mismo sitio que se colocó RL, pero en la pierna izquierda (left leg). V1 En el cuarto espacio intercostal (entre las costillas 4 & 5) a la derecha del esternón. V2 En el cuarto espacio intercostal (entre las costillas 4 & 5) a la izquierda del esternón. V3 Entre V2 y V4. V4 En el quinto espacio intercostal (entre las costillas 5 & 6), en la línea medio-clavicula. V5 En la misma línea horizontal que V4, pero verticalmente en la línea axilar anterior. V6 En la misma línea horizontal que V4 y V5, pero verticalmente en la línea medioaxilar. Electrodos precordiales Electrodos periféricos

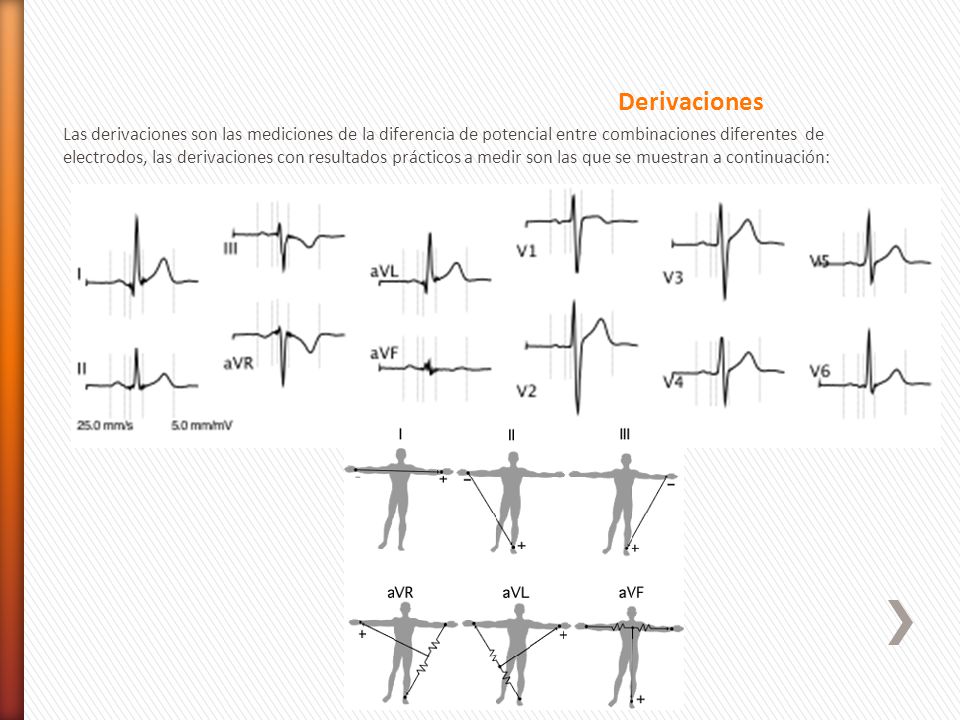

5 Derivaciones Las derivaciones son las mediciones de la diferencia de potencial entre combinaciones diferentes de electrodos, las derivaciones con resultados prácticos a medir son las que se muestran a continuación:

6 Proyecto Práctico

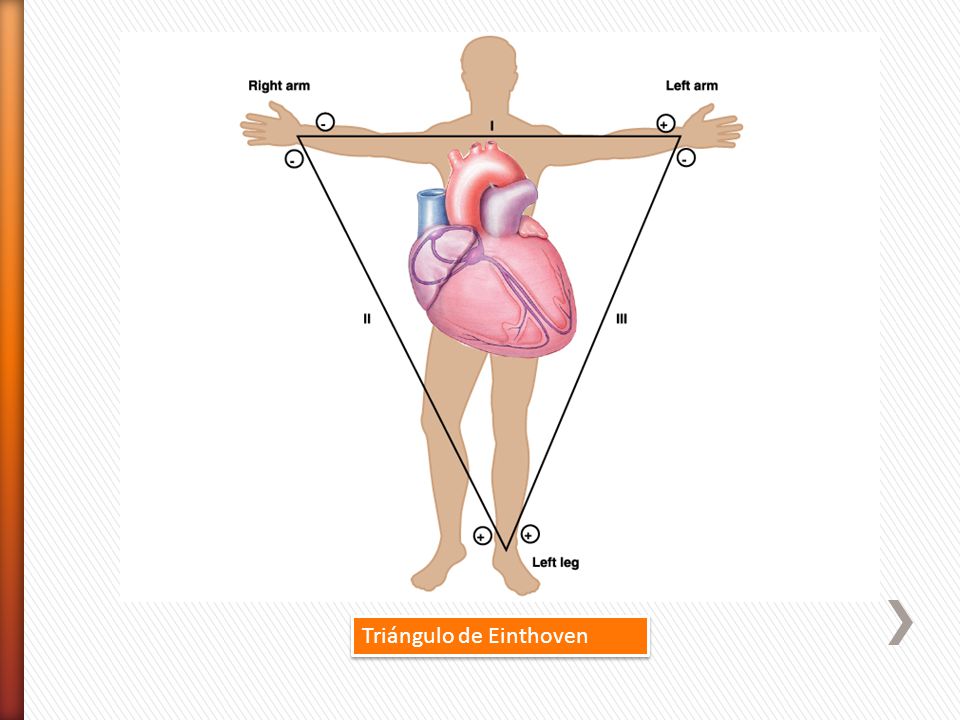

7 Triángulo de Einthoven

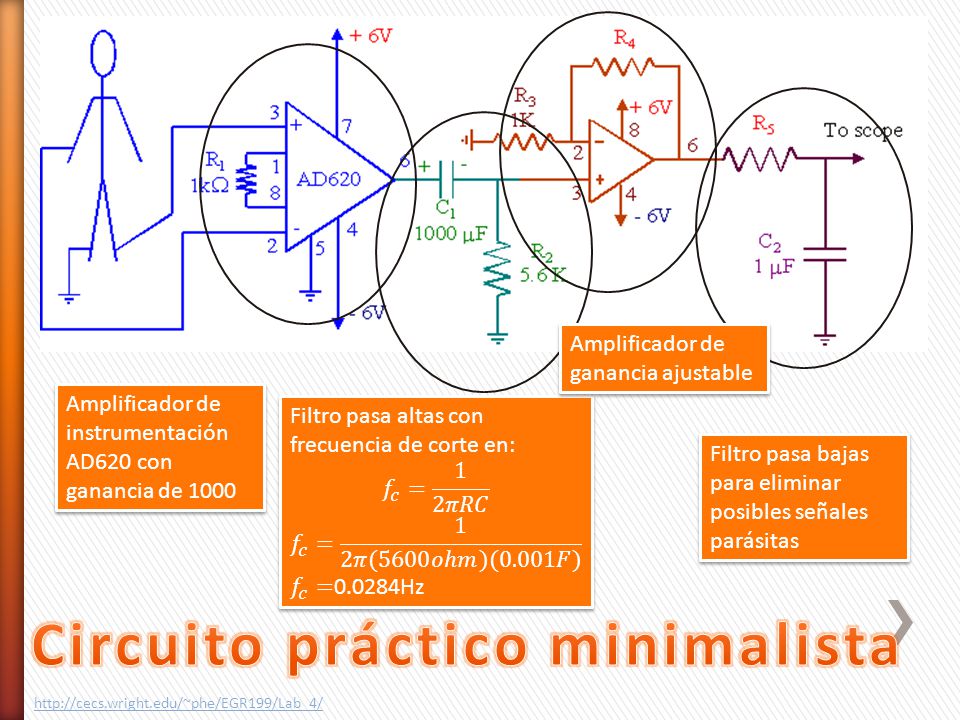

8 Circuito práctico minimalista
Amplificador de ganancia ajustable Amplificador de instrumentación AD620 con ganancia de 1000 Filtro pasa altas con frecuencia de corte en: 𝑓 𝑐 = 1 2𝜋𝑅𝐶 𝑓 𝑐 = 1 2𝜋(5600𝑜ℎ𝑚)(0.001𝐹) 𝑓 𝑐 =0.0284Hz Filtro pasa bajas para eliminar posibles señales parásitas Circuito práctico minimalista

9 Circuito de prueba usado en
proyectos pasados Arduino Amplificador con ajuste variable de ganancia 𝑉 𝑜𝑢𝑡 = 𝑉 𝑖𝑛 𝑅 1 𝑅 +1 Fuente de poder diferencial

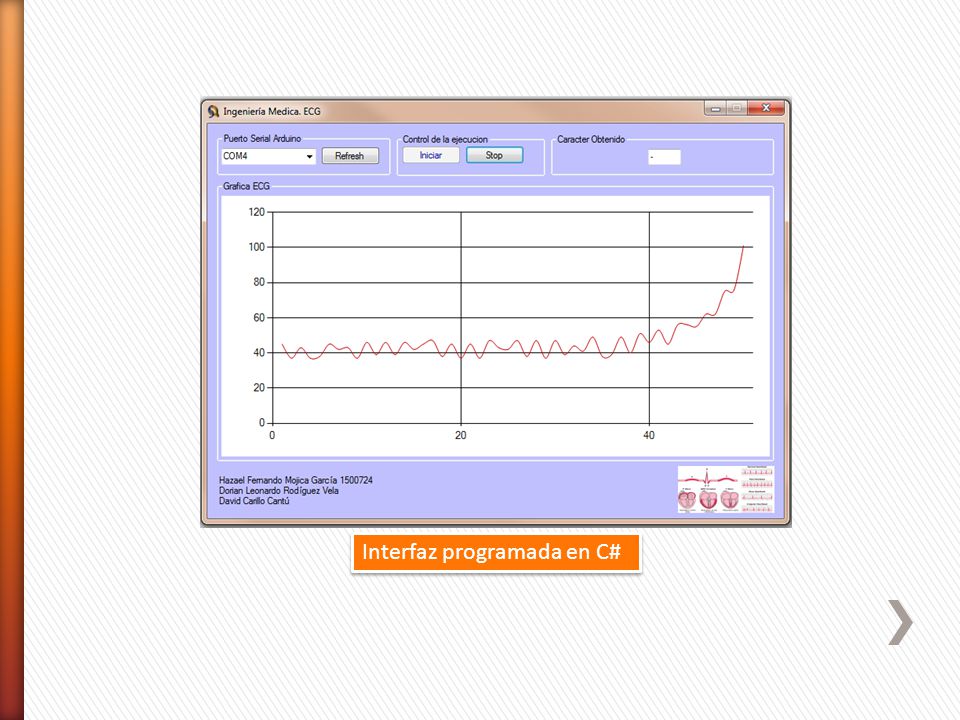

10 Interfaz programada en C#

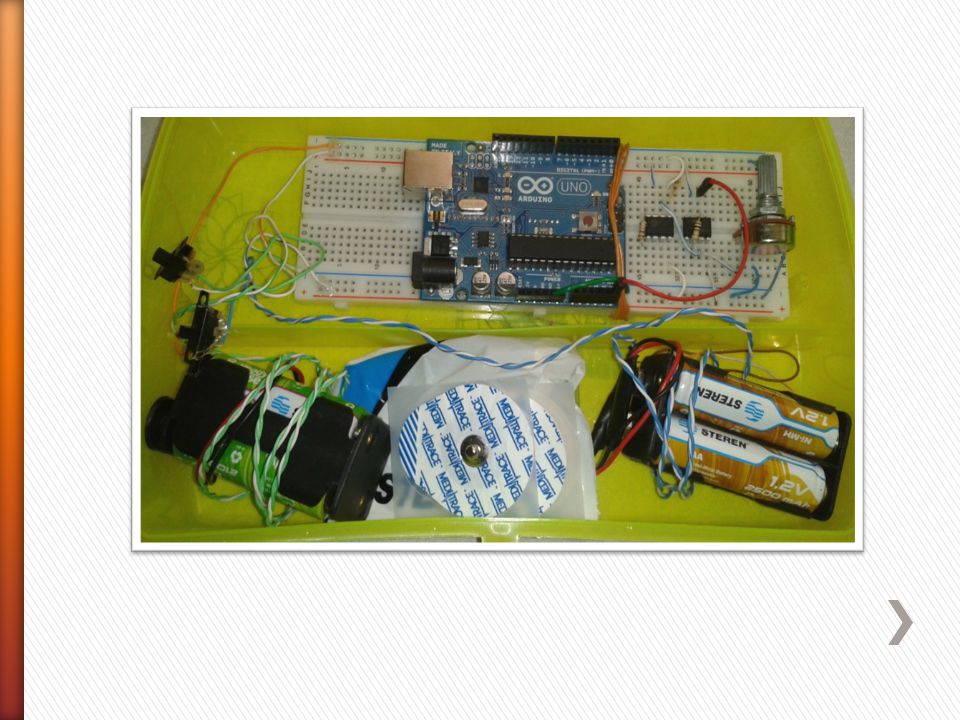

11

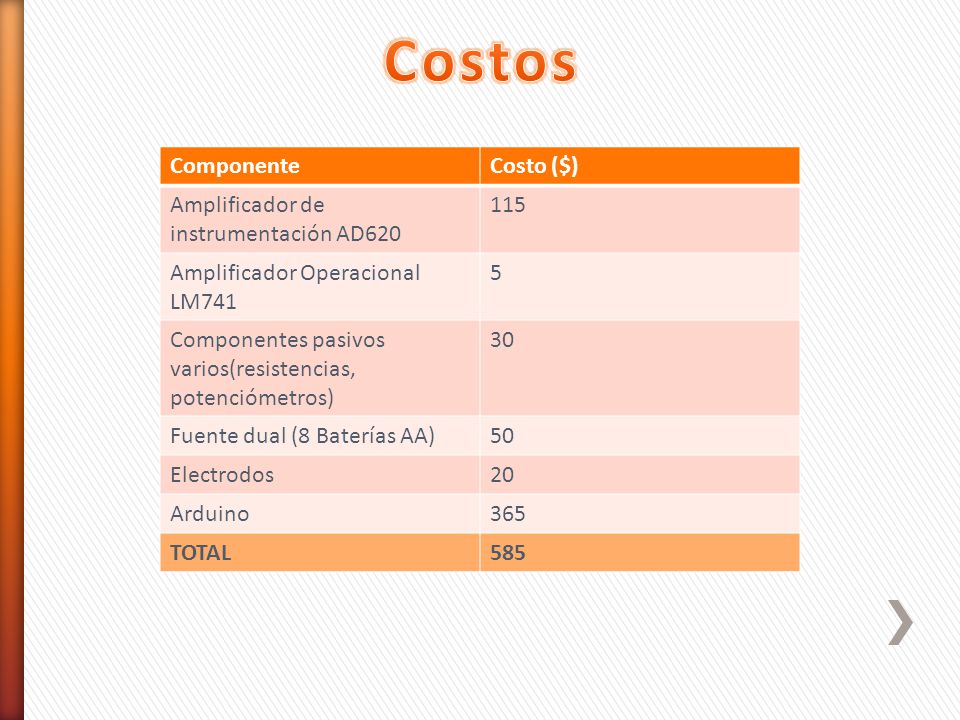

12 Costos Componente Costo ($) Amplificador de instrumentación AD620 115
Amplificador Operacional LM741 5 Componentes pasivos varios(resistencias, potenciómetros) 30 Fuente dual (8 Baterías AA) 50 Electrodos 20 Arduino 365 TOTAL 585
