SIMMA: Diseño y desarrollo de un sistema automatizado de medición de masas Mariana Rios Director: Edgar González PhD Asesora: Lic. Martha Manrique, MEd.

Presentación del tema: "SIMMA: Diseño y desarrollo de un sistema automatizado de medición de masas Mariana Rios Director: Edgar González PhD Asesora: Lic. Martha Manrique, MEd."— Transcripción de la presentación:

1 SIMMA: Diseño y desarrollo de un sistema automatizado de medición de masas Mariana Rios Director: Edgar González PhD Asesora: Lic. Martha Manrique, MEd Asesor: Ing. Fabio Avellaneda, MSc

2 Manipulación directa Contaminación Propiedad fundamental ¿m? Sensibildad Problemática SIMMA

3 Masa de reactivo Salida SIMMA Componente lógico Componente físico

4 Brazo Plato Masa Patrón Masa Desconocida Origen SIMMA Sensibilidad [1] [1] Rios, Mariana. SIMMA: Diseño y Desarrollo de un sistema automatizado de medición de masas

5 Sensibilidad ¿? Ф d r Masa (gr)Desplazamiento angular (rd) 0.0008 ± 0.00010.06 ± 0.002 0.0016 ± 0.00010.12 ± 0.002 0.0024 ± 0.00010.18 ± 0.002 0.0032 ± 0.00010.24 ± 0.002 0.0040 ± 0.00010.30 ± 0.002 Galvanómetro

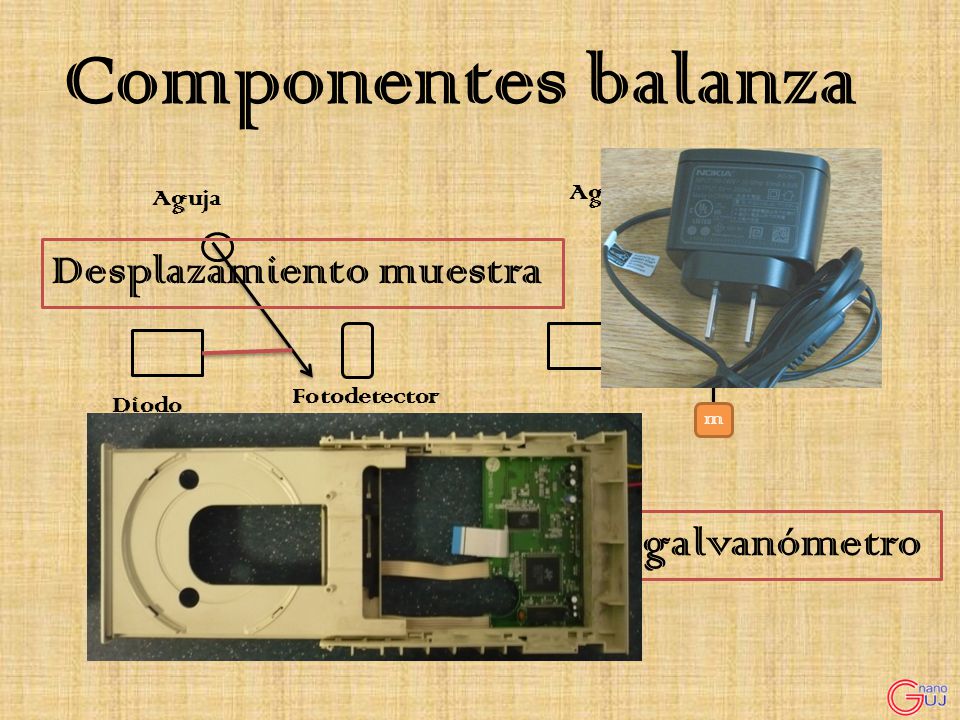

6 Componentes balanza Diodo Fotodetector Aguja m Desplazamiento en galvanómetro Desplazamiento muestra

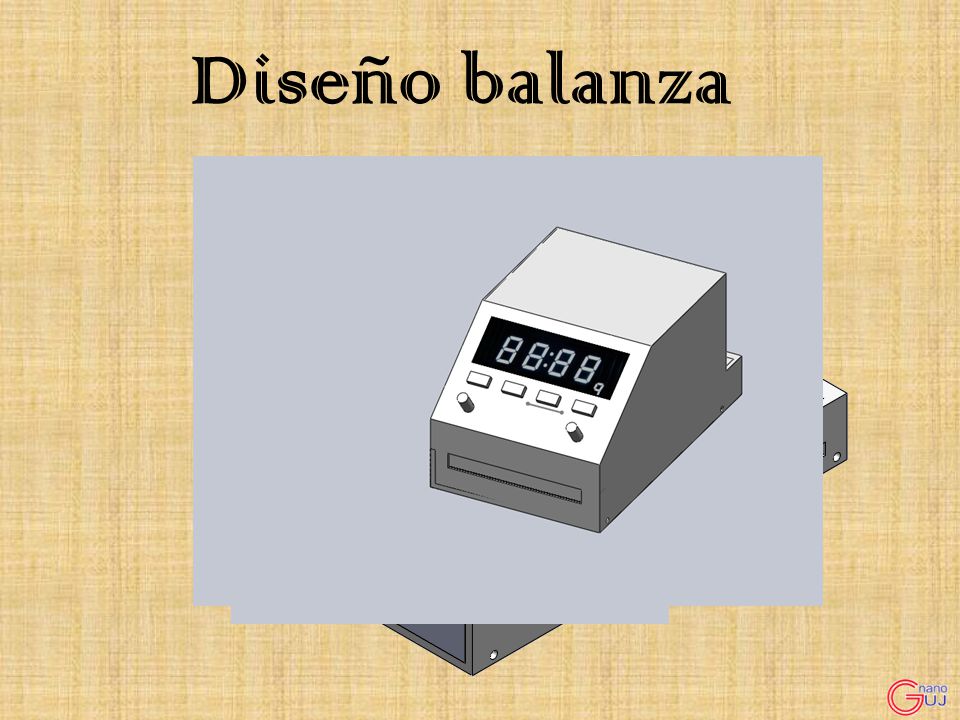

7 Diseño balanza

8 Manufactura balanza $355.100

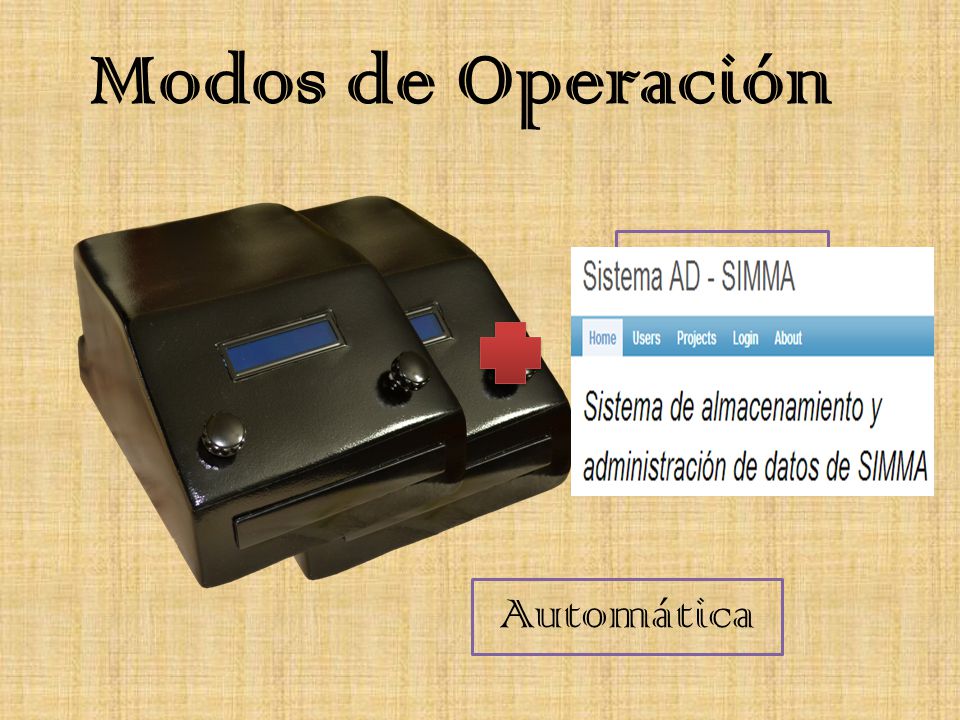

9 Modos de Operación Manual Automática

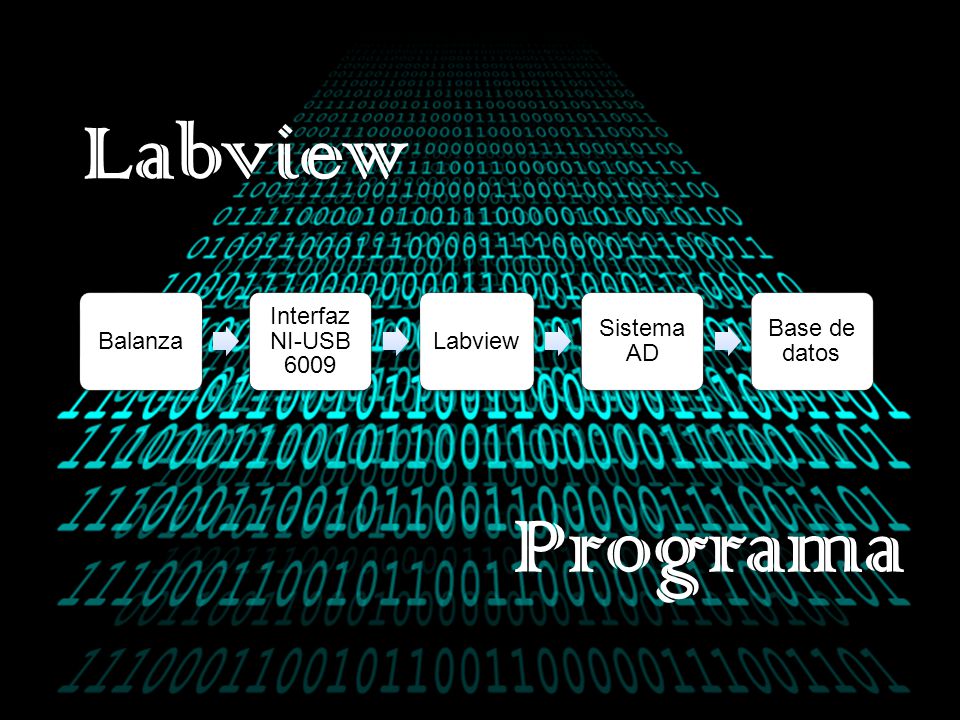

10 Labview Programa Balanza Interfaz NI-USB 6009 Labview Sistema AD Base de datos

11 Labview NI-USB 6009 Recolección datos

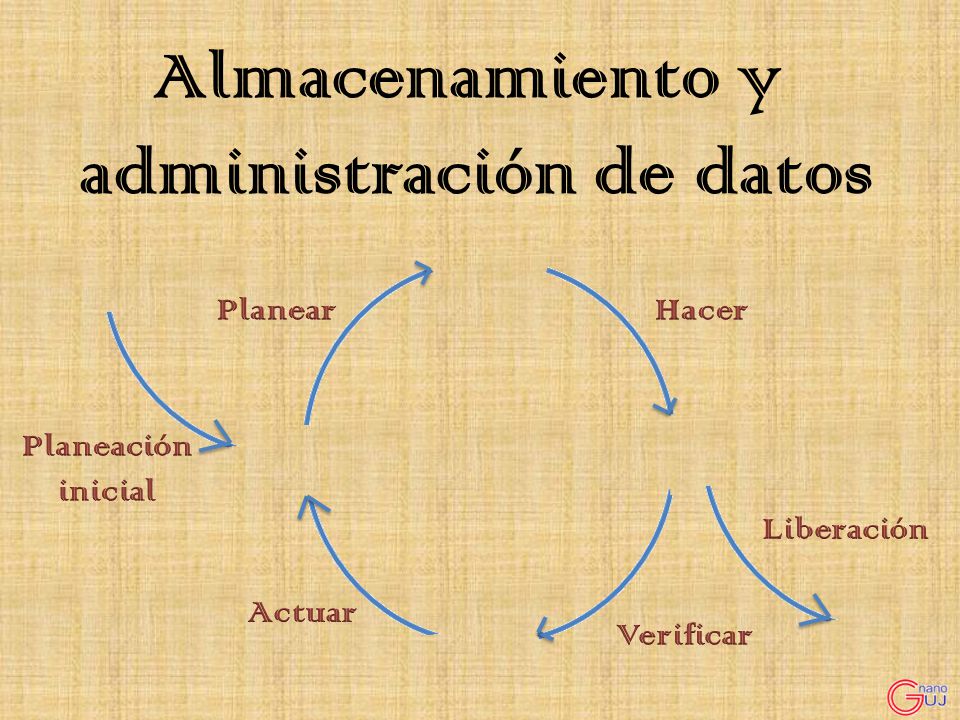

12 Almacenamiento y administración de datos

13 Datos Proyecto Experimento Iteración Usuario Variable Configuración Fin Parámetro Almacenamiento y administración de datos Almacenamiento administración Modelo de Dominio Casos de uso Requerimientos No funcionales

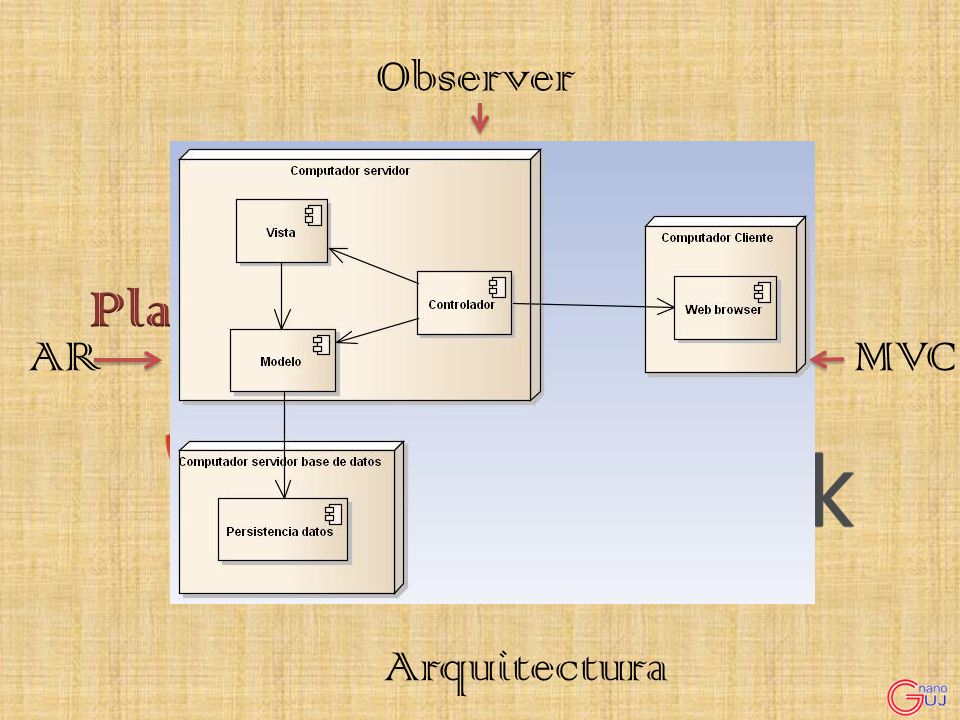

14 Arquitectura Observer MVCAR

15 Almacenamiento y administración de datos

16 Almacenamiento y administración de datos Extensión Sistema AD

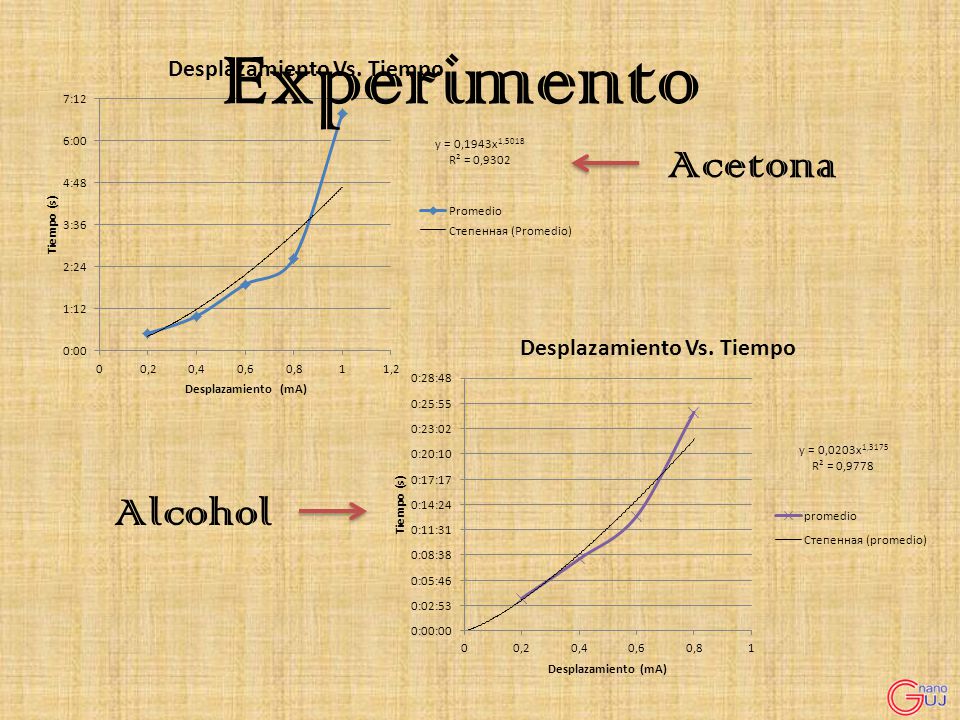

17 Acetona Alcohol Experimento

18 Conclusiones

19 Contaminación Manipulación directa Sensibildad Problemática Ing. Industrial Ing. Electrónica Ing. De Sistemas Física Diseño Industrial Control variables Modo automático / manual Innovación sostenible Extensión sistema AD Reutilización componentes Concepto Sensibilidad de 5x10 -5 g

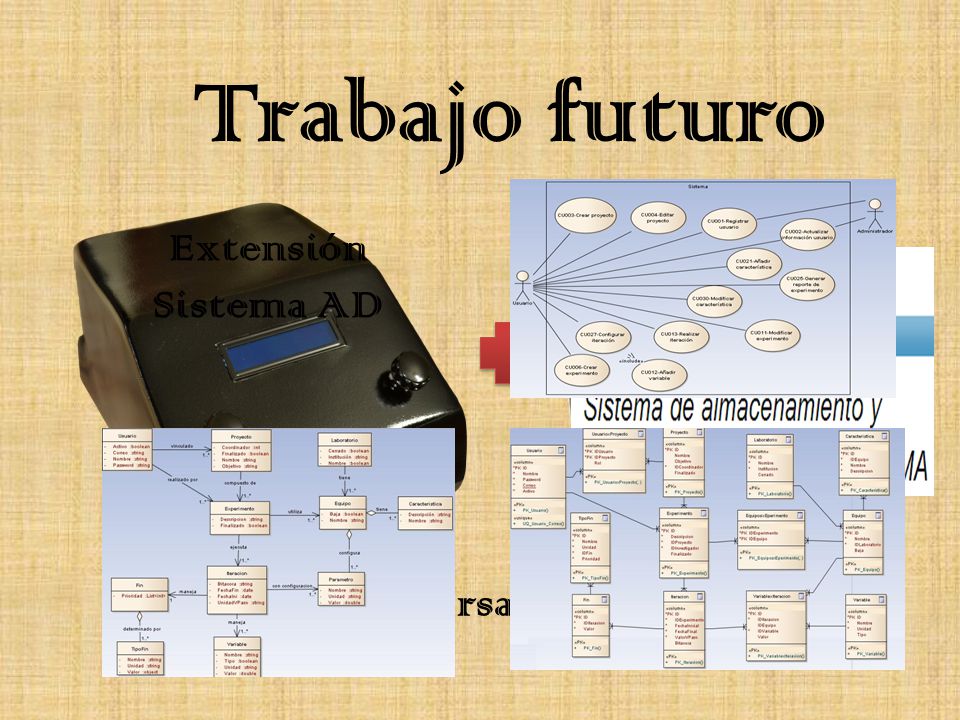

20 Trabajo futuro Instituto Nacional de Metrología Versatilidad Extensión Sistema AD

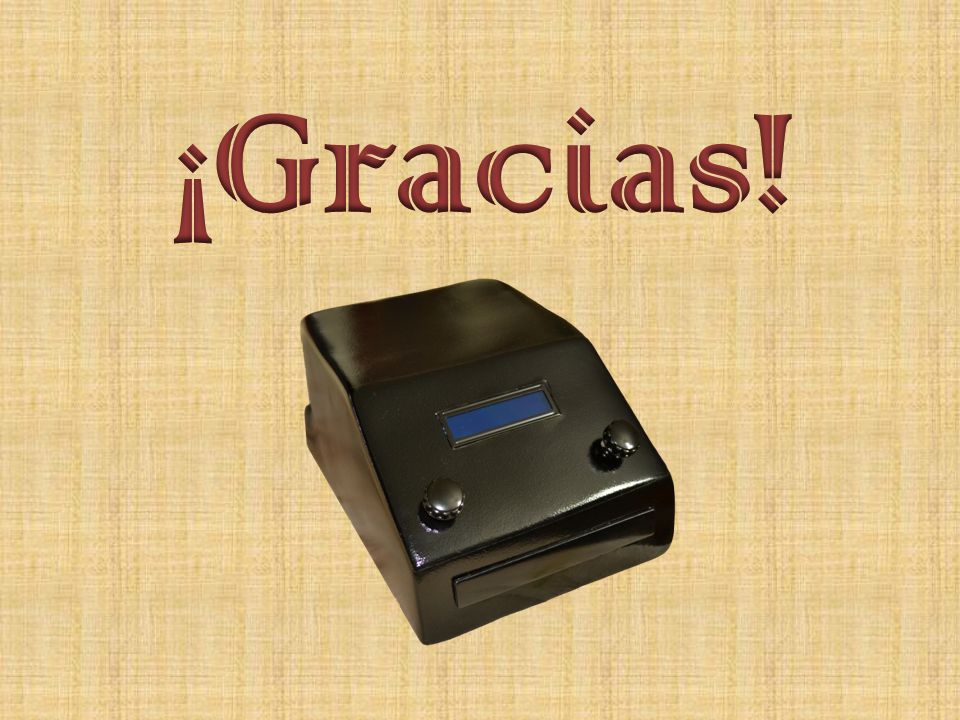

21
