1 Tema 1 Introducción a la Cartografía Temática Francisco Escobar Dpto. de Geografía, Universidad de Alcalá Francisco Escobar Dpto. de Geografía, Universidad de Alcalá TIG, Grado en Ciencias Ambientales, 1 er Curso, 2013-14

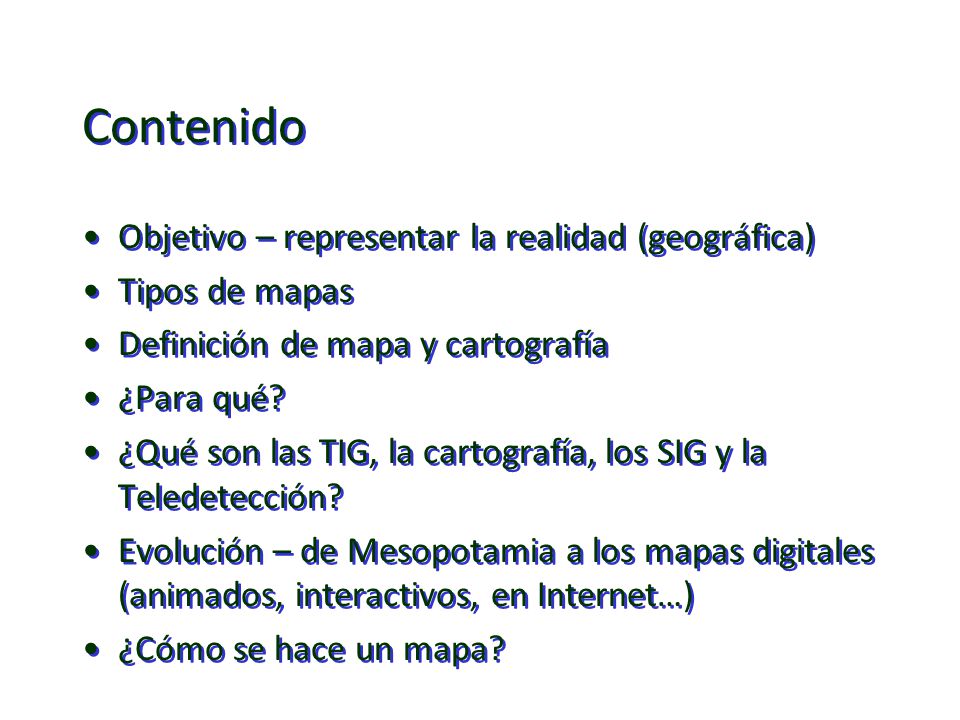

2 Contenido Objetivo – representar la realidad (geográfica) Tipos de mapas Definición de mapa y cartografía ¿Para qué? ¿Qué son las TIG, la cartografía, los SIG y la Teledetección? Evolución – de Mesopotamia a los mapas digitales (animados, interactivos, en Internet…) ¿Cómo se hace un mapa? Objetivo – representar la realidad (geográfica) Tipos de mapas Definición de mapa y cartografía ¿Para qué? ¿Qué son las TIG, la cartografía, los SIG y la Teledetección? Evolución – de Mesopotamia a los mapas digitales (animados, interactivos, en Internet…) ¿Cómo se hace un mapa?

3 Representar la realidad (geográfica) Un paisaje es un mapa?

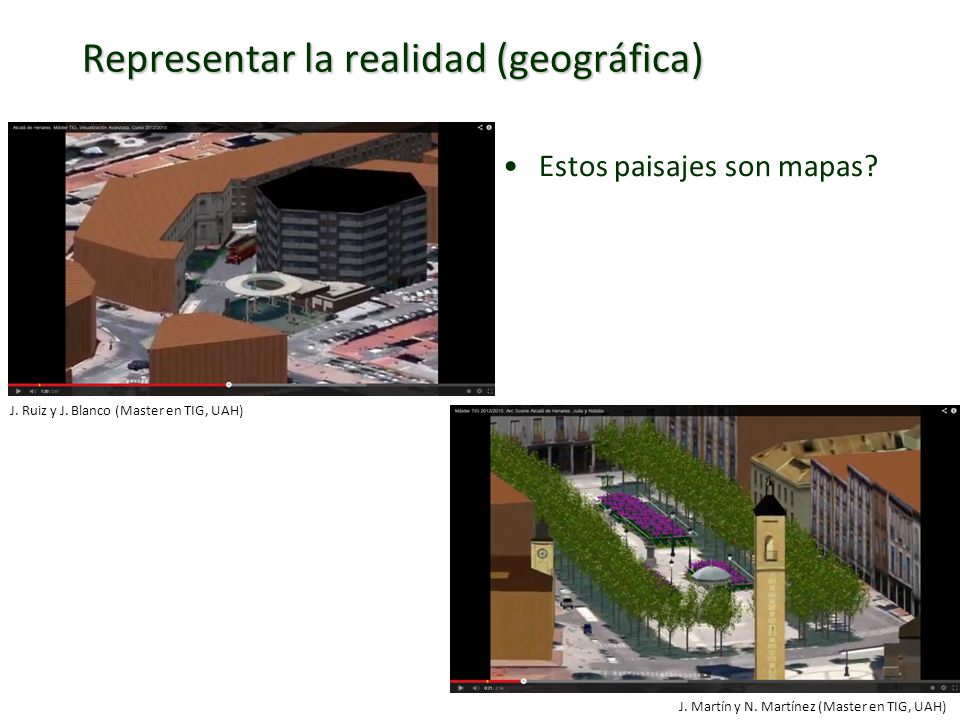

4 Representar la realidad (geográfica) Estos paisajes son mapas? J. Martín y N. Martínez (Master en TIG, UAH) J. Ruiz y J. Blanco (Master en TIG, UAH)

5 Del mundo real…

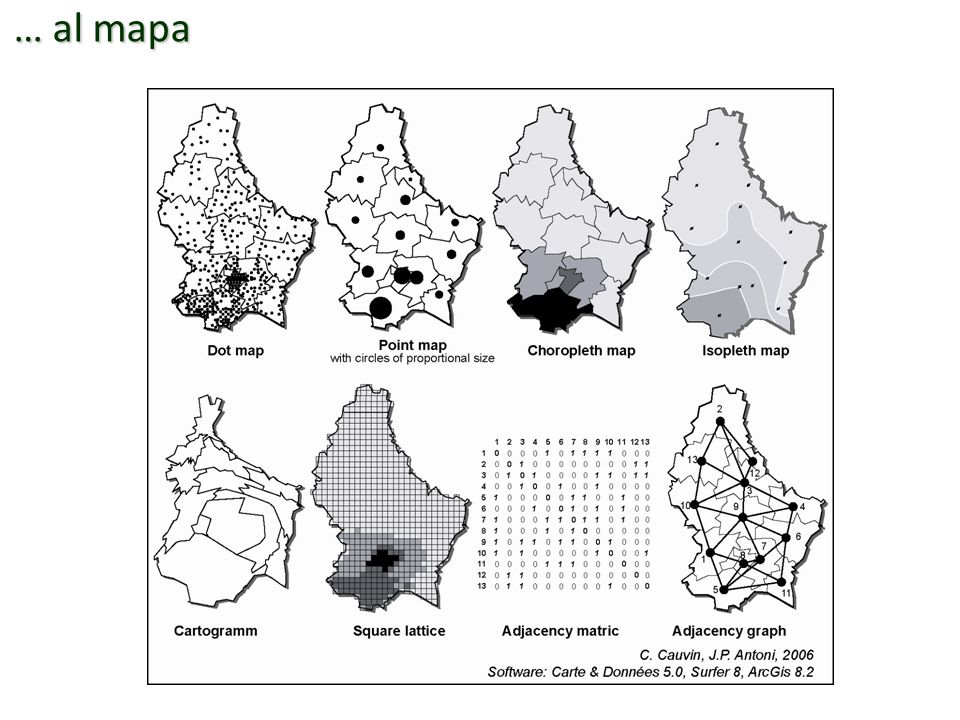

6 … al mapa

7

8

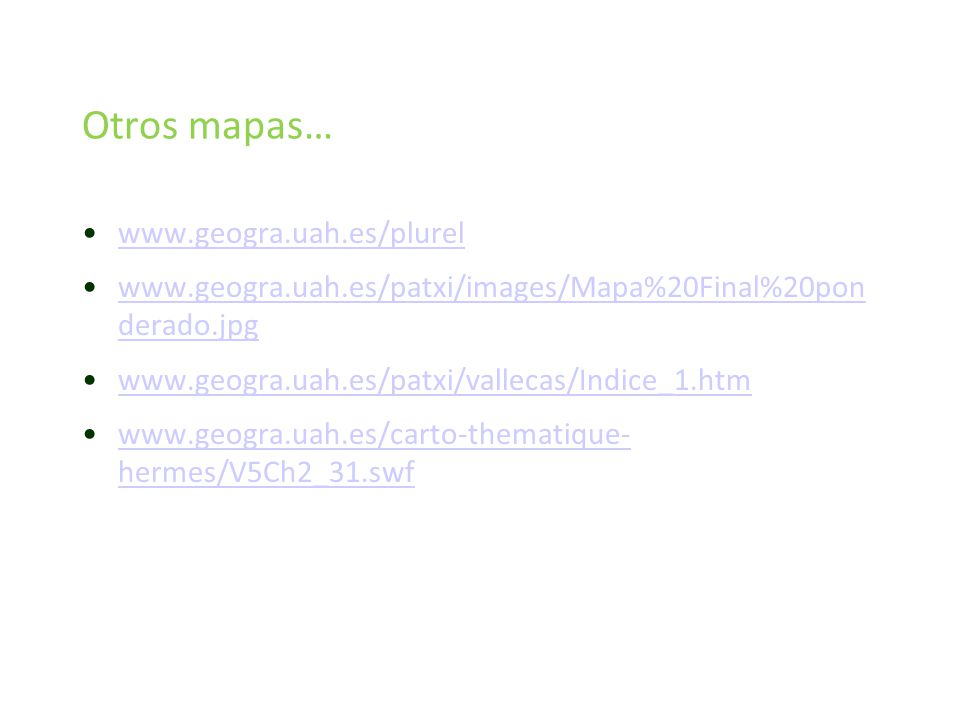

9 Otros mapas… www.geogra.uah.es/plurel www.geogra.uah.es/patxi/images/Mapa%20Final%20pon derado.jpgwww.geogra.uah.es/patxi/images/Mapa%20Final%20pon derado.jpg www.geogra.uah.es/patxi/vallecas/Indice_1.htm www.geogra.uah.es/carto-thematique- hermes/V5Ch2_31.swfwww.geogra.uah.es/carto-thematique- hermes/V5Ch2_31.swf

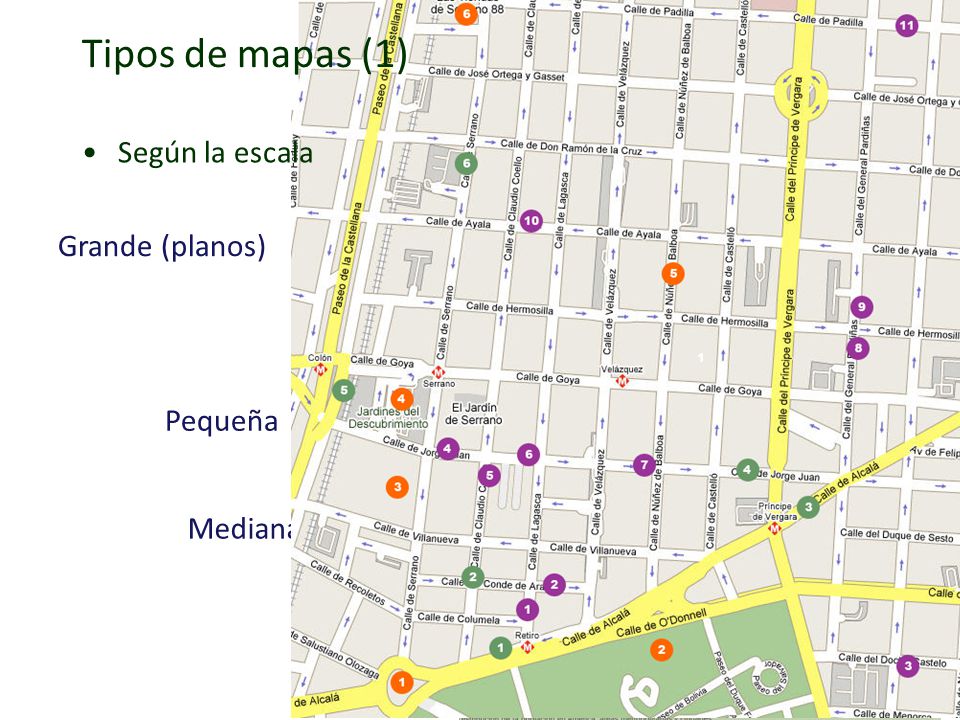

10 Pequeña Mediana Grande (planos) Según la escala Tipos de mapas (1)

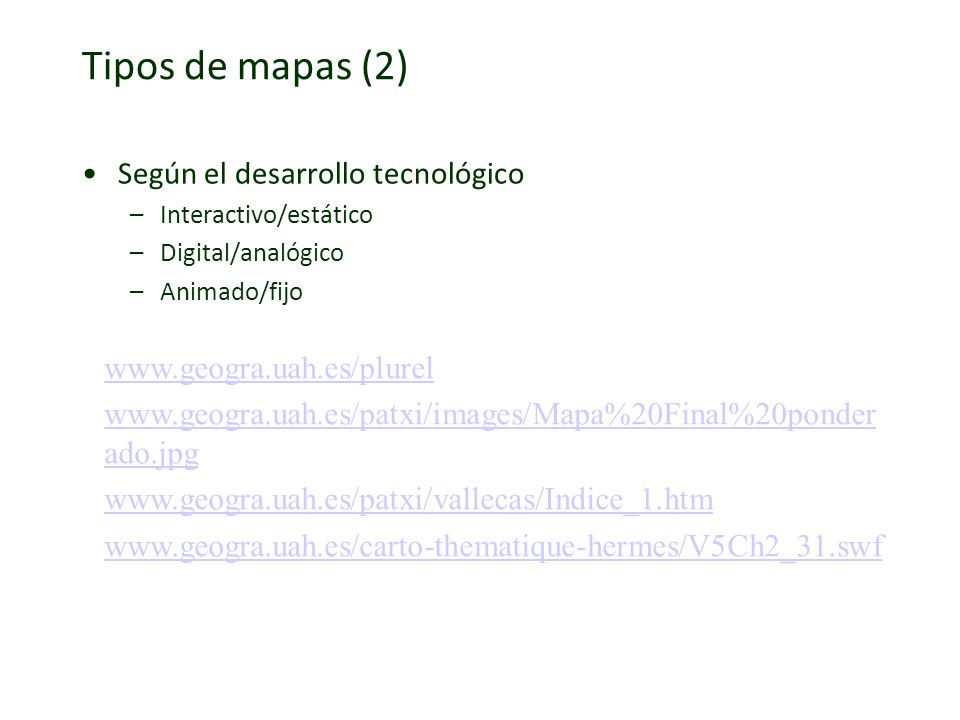

11 Tipos de mapas (2) Según el desarrollo tecnológico –Interactivo/estático –Digital/analógico –Animado/fijo www.geogra.uah.es/plurel www.geogra.uah.es/patxi/images/Mapa%20Final%20ponder ado.jpg www.geogra.uah.es/patxi/vallecas/Indice_1.htm www.geogra.uah.es/carto-thematique-hermes/V5Ch2_31.swf

12 Topográfico Demográfico Climático Según el tema Tipos de mapas (3)

13 Según la zona representada –Mundi –Nacional –Europeo –Regional Tipos de mapas (4)

14 Según el número de dimensiones –2D Tipos de mapas (5)

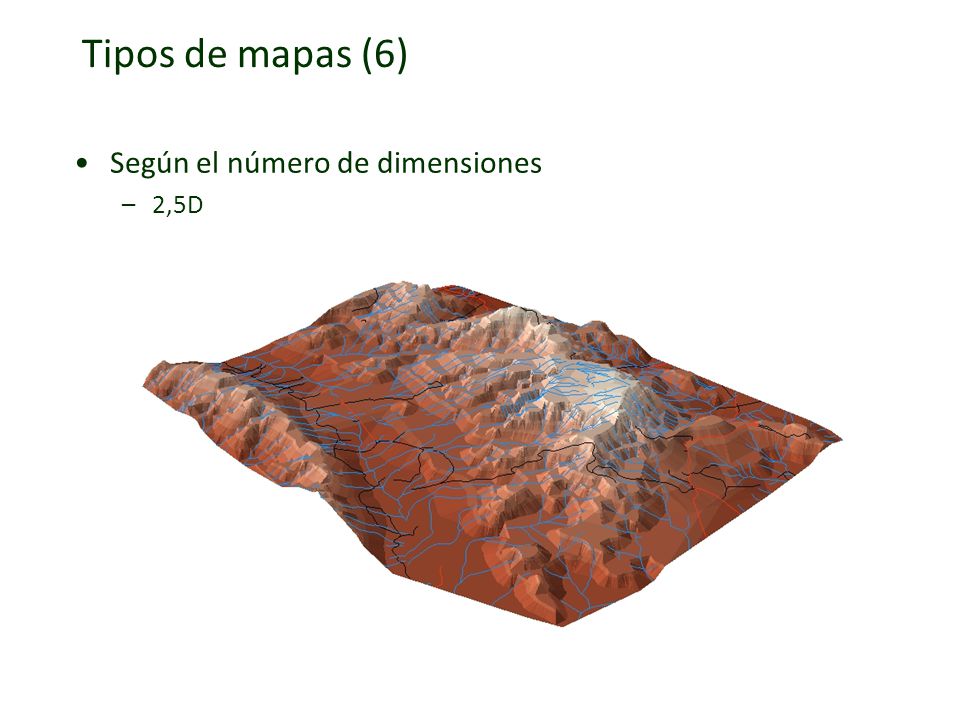

15 Según el número de dimensiones –2,5D Tipos de mapas (6)

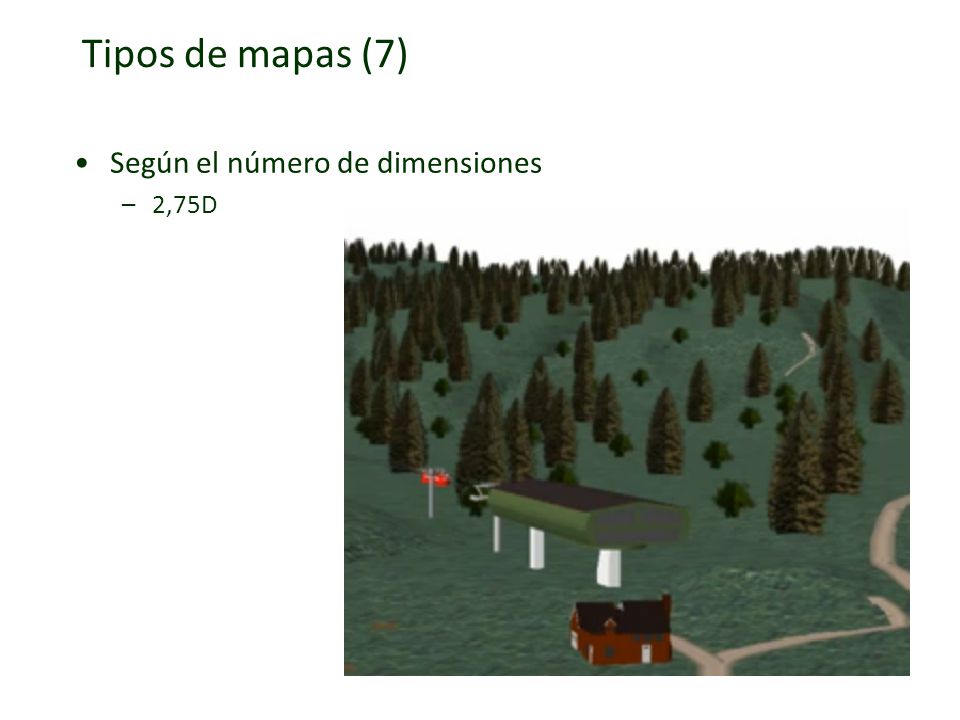

16 Según el número de dimensiones –2,75D Tipos de mapas (7)

17 Según el número de dimensiones –3D Tipos de mapas (8)

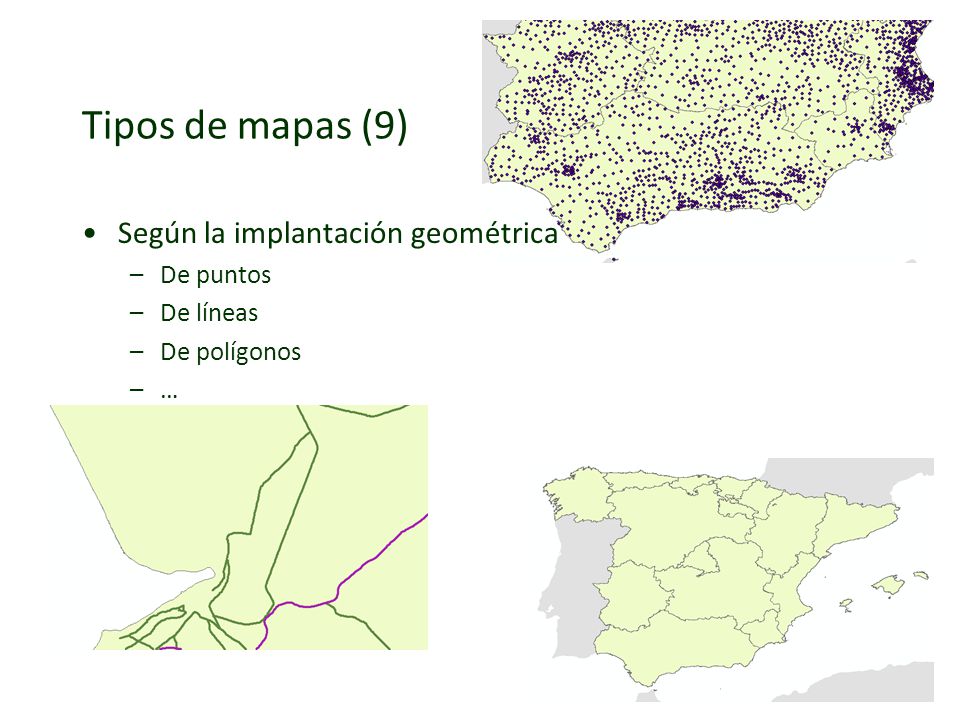

18 Según la implantación geométrica –De puntos –De líneas –De polígonos –… Tipos de mapas (9)

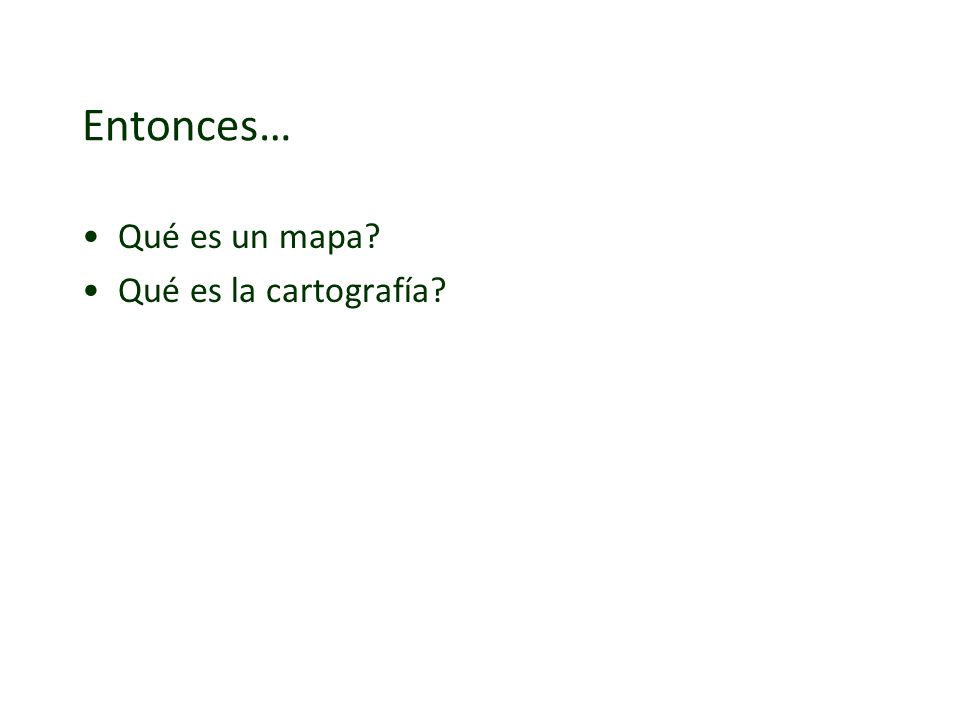

19 Entonces… Qué es un mapa? Qué es la cartografía?

20

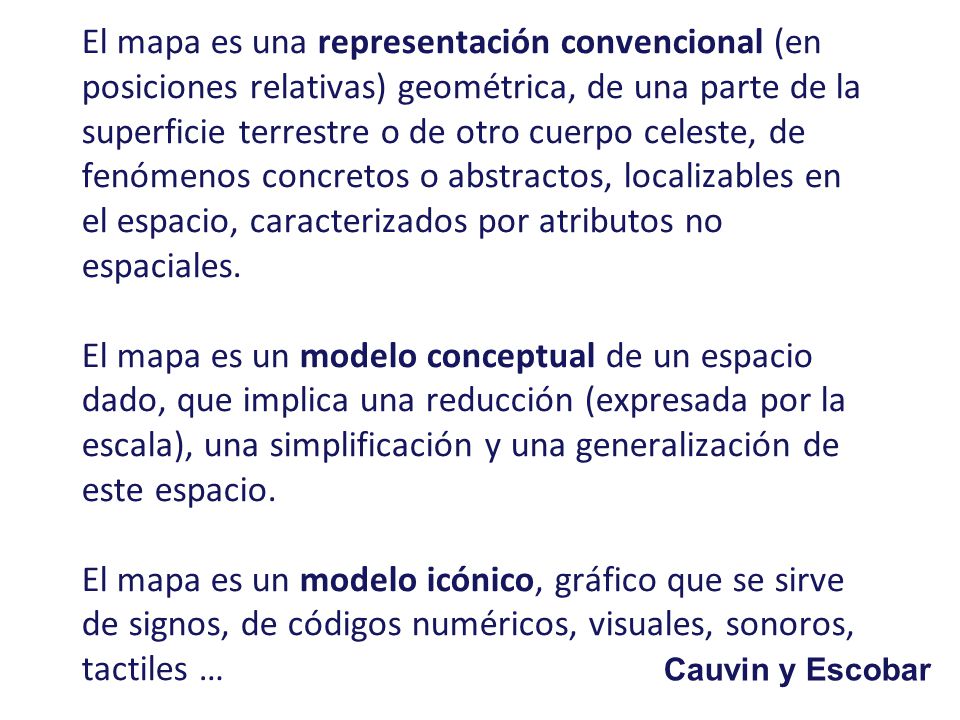

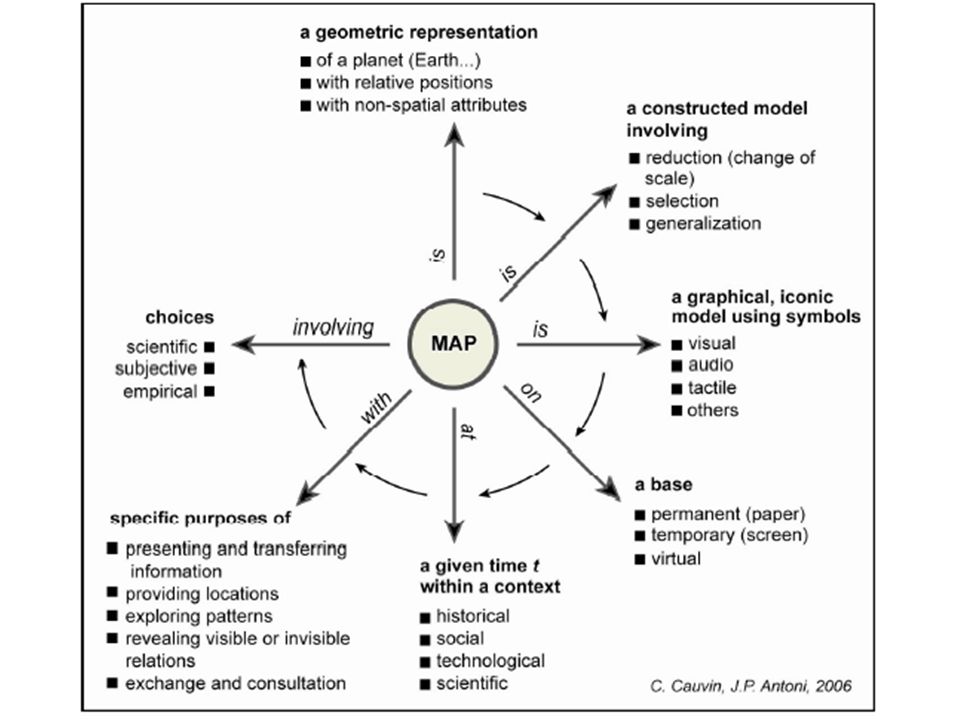

21 El mapa es una representación convencional (en posiciones relativas) geométrica, de una parte de la superficie terrestre o de otro cuerpo celeste, de fenómenos concretos o abstractos, localizables en el espacio, caracterizados por atributos no espaciales. El mapa es un modelo conceptual de un espacio dado, que implica una reducción (expresada por la escala), una simplificación y una generalización de este espacio. El mapa es un modelo icónico, gráfico que se sirve de signos, de códigos numéricos, visuales, sonoros, tactiles … Cauvin y Escobar

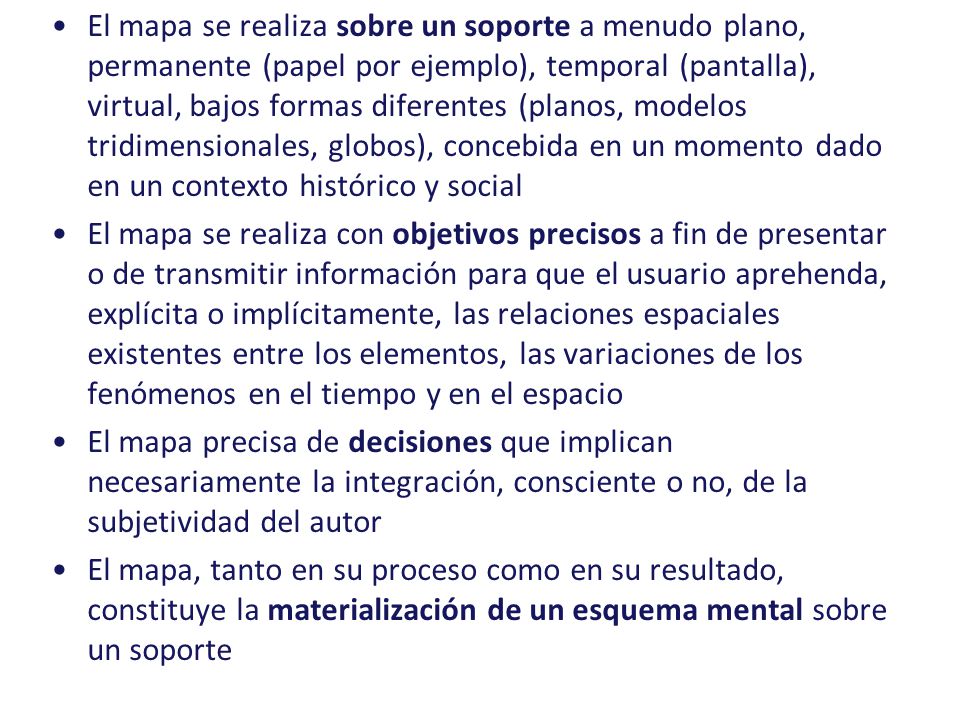

22 El mapa se realiza sobre un soporte a menudo plano, permanente (papel por ejemplo), temporal (pantalla), virtual, bajos formas diferentes (planos, modelos tridimensionales, globos), concebida en un momento dado en un contexto histórico y social El mapa se realiza con objetivos precisos a fin de presentar o de transmitir información para que el usuario aprehenda, explícita o implícitamente, las relaciones espaciales existentes entre los elementos, las variaciones de los fenómenos en el tiempo y en el espacio El mapa precisa de decisiones que implican necesariamente la integración, consciente o no, de la subjetividad del autor El mapa, tanto en su proceso como en su resultado, constituye la materialización de un esquema mental sobre un soporte

23 Cartografía es la ciencia que estudia la producción y utilización de mapas en todos sus aspectos (adaptado de Robinson et al. 1995)

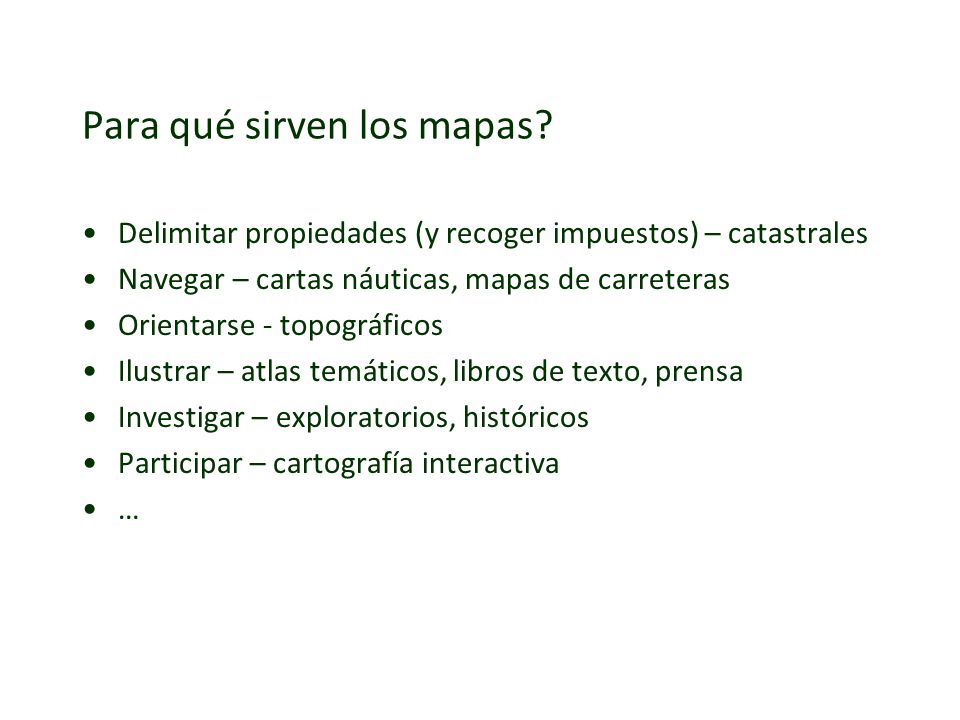

24 Para qué sirven los mapas? Delimitar propiedades (y recoger impuestos) – catastrales Navegar – cartas náuticas, mapas de carreteras Orientarse - topográficos Ilustrar – atlas temáticos, libros de texto, prensa Investigar – exploratorios, históricos Participar – cartografía interactiva …

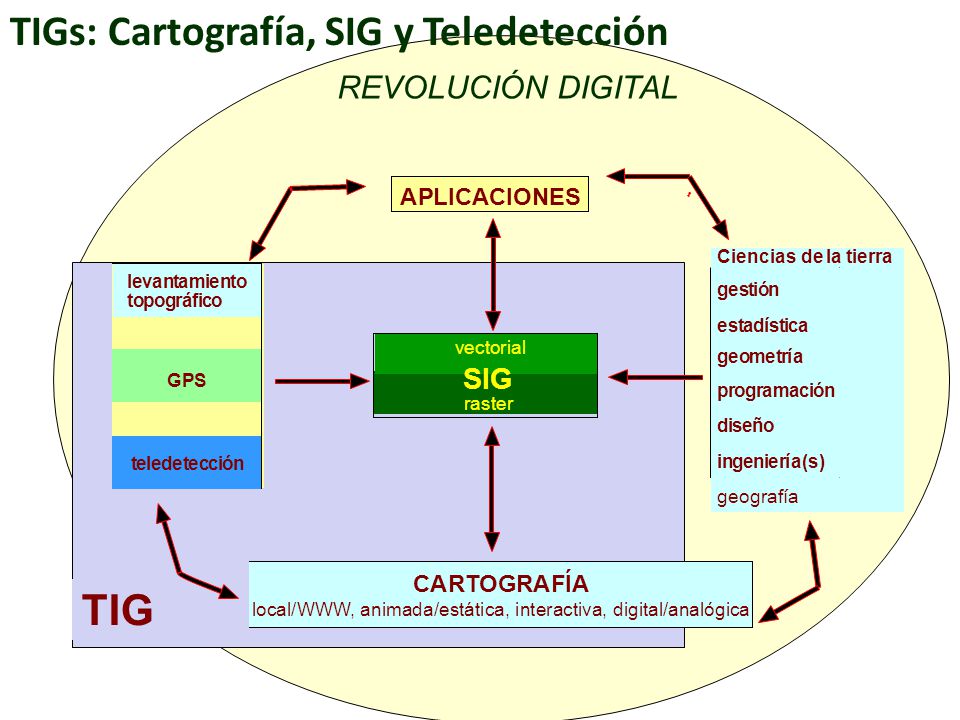

25 TIG SIG raster vectorial geometría estadística levantamiento topográfico teledetección GPS CARTOGRAFÍA local/WWW, animada/estática, interactiva, digital/analógica pr ogramación diseño ingeniería(s) gestión APLICACIONES geografía Ciencias de la tierra REVOLUCIÓN DIGITAL TIGs: Cartografía, SIG y Teledetección

26 Evolución Hace 8000 años...

27 Catal Hyük, 6200 ac Delimitar propiedades (para recaudar impuestos)

28 Ga-Sur, 2300 ac Orientarse en un viaje (itinerarios)

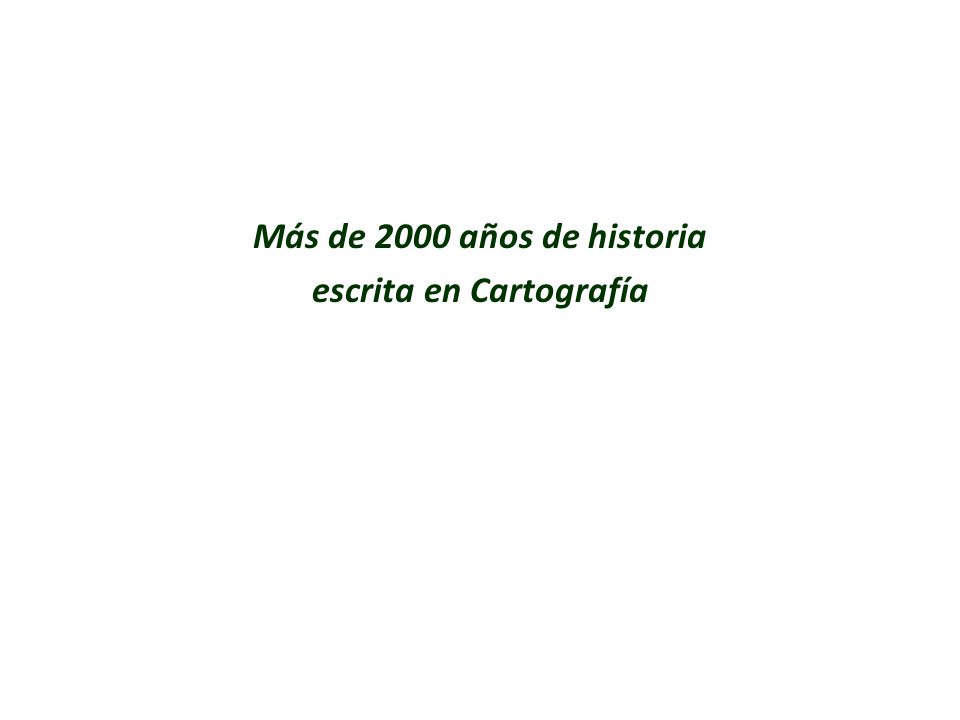

29 Más de 2000 años de historia escrita en Cartografía

30 Papiro de Turín, 1300 ac

31 El mundo griego 900 ac

32 Herodoto, 450 ac

33 Edad Media

34 Simbolismo, religión, abandono de los principios ptolemaicos Mapas en “TO” O= el océano limitante del mundo T= Asia arriba, Europa a la izquierda y África a la derecha

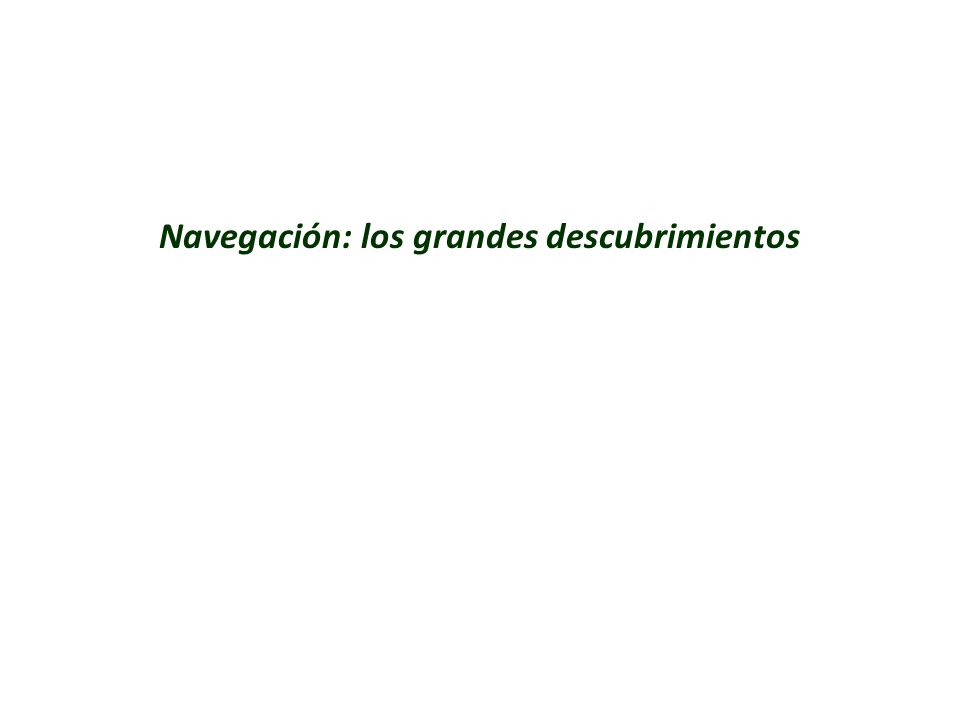

35 Navegación: los grandes descubrimientos

36 Cristobal Colón, 1490

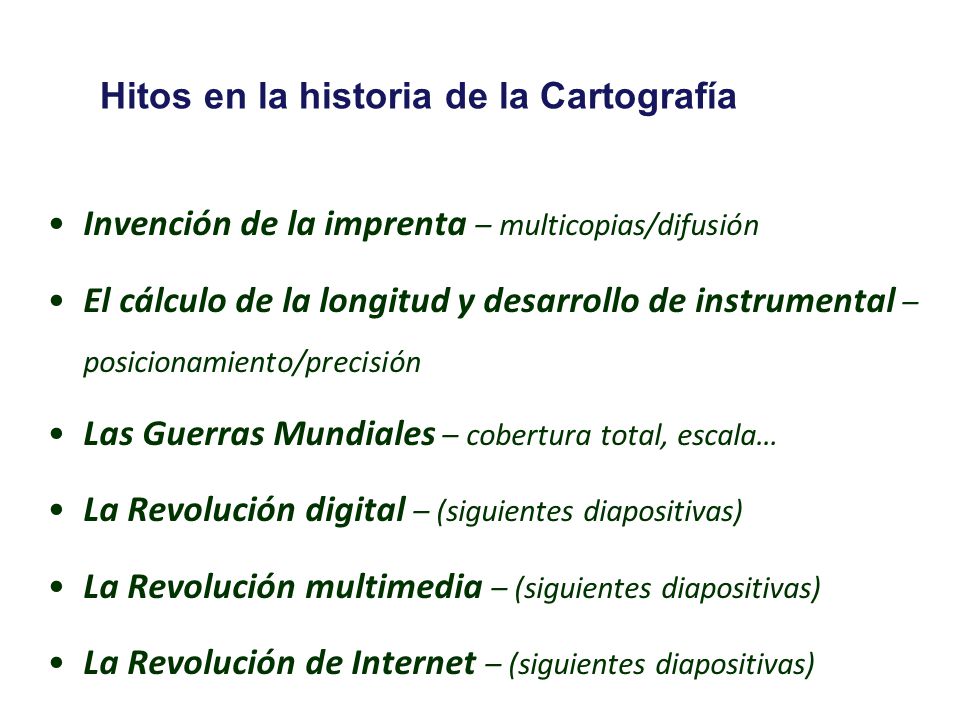

37 Invención de la imprenta – multicopias/difusión El cálculo de la longitud y desarrollo de instrumental – posicionamiento/precisión Las Guerras Mundiales – cobertura total, escala… La Revolución digital – (siguientes diapositivas) La Revolución multimedia – (siguientes diapositivas) La Revolución de Internet – (siguientes diapositivas) Hitos en la historia de la Cartografía

38 La Revolución digital

39 1.SGBD + CAD + CAC = SIG 2.Nuevas posibilidades para la captura de datos –Teledetección –GPS –Estación total 3.Nuevas posibilidades para la presentación de la información –3D

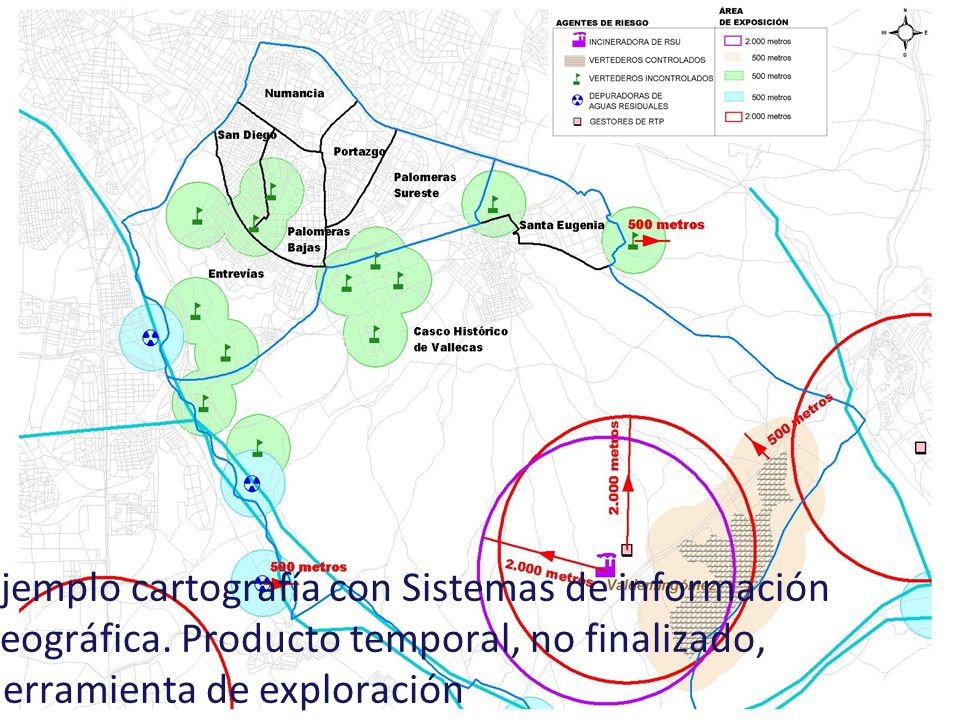

40 Ejemplo cartografía con Sistemas de información geográfica. Producto temporal, no finalizado, herramienta de exploración

41 Teledetección Sistemas de Posicionamiento Global - GPS Nuevas posibilidades para la captura de datos:

42 Imágenes ikonos Amsterdam

43 Roma – El Coliseo

44 Imágenes Landsat Incendios en California

45 Cráter causado por impacto de meteorito en Australia

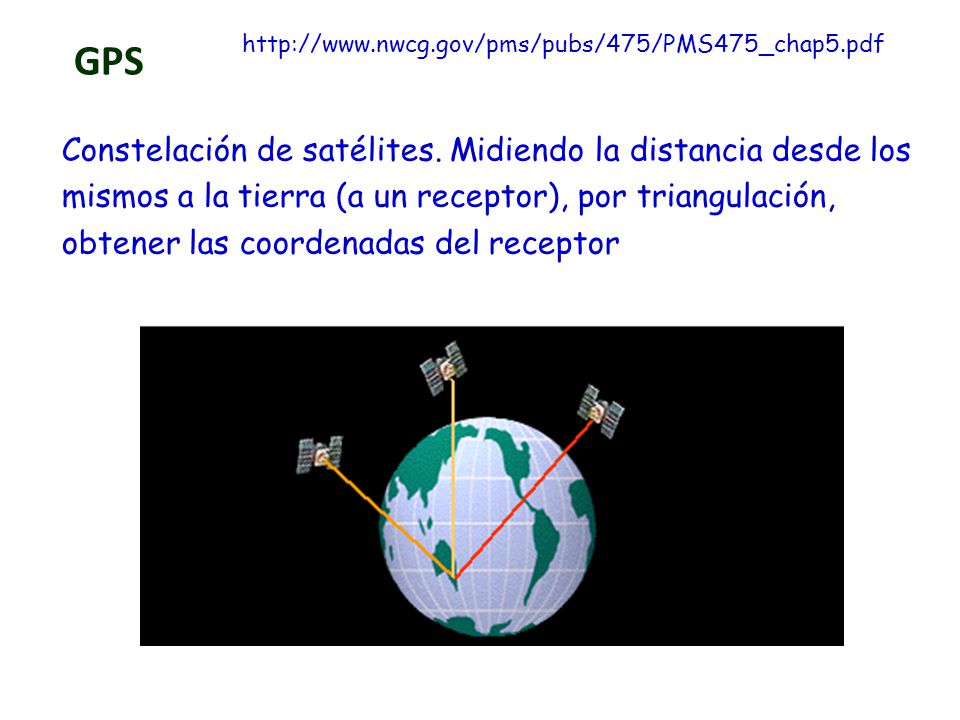

46 GPS http://www.nwcg.gov/pms/pubs/475/PMS475_chap5.pdf Constelación de satélites. Midiendo la distancia desde los mismos a la tierra (a un receptor), por triangulación, obtener las coordenadas del receptor

47 La Revolución Multimedia Nuevas posibilidades de representación –Interacción –Animación –Cartografía multisensorial La Revolución de Internet Nuevas posibilidades para la difusión de la información Nuevas aplicaciones

48 Internet y multimediaInternet Nuevas posibilidades para la difusión de la información :

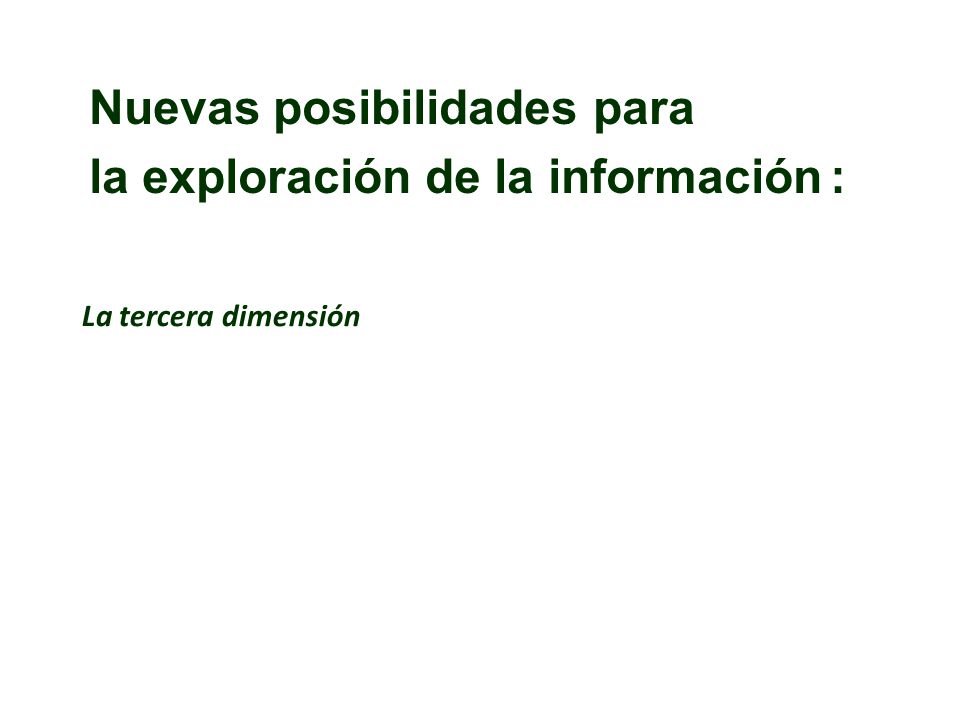

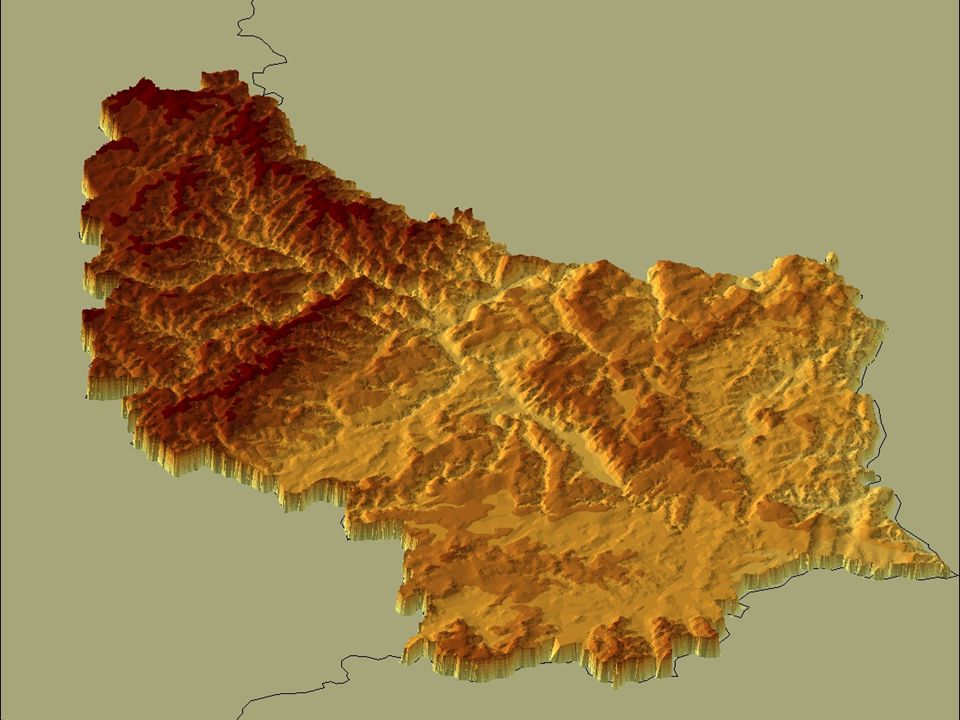

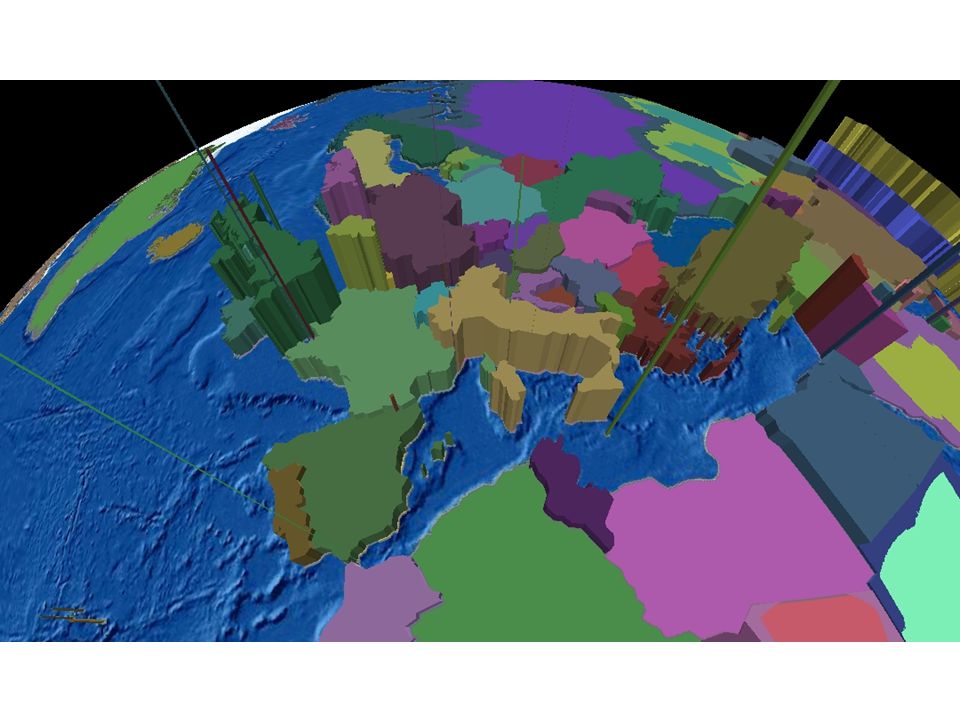

49 Nuevas posibilidades para la exploración de la información : La tercera dimensión

50

51

52

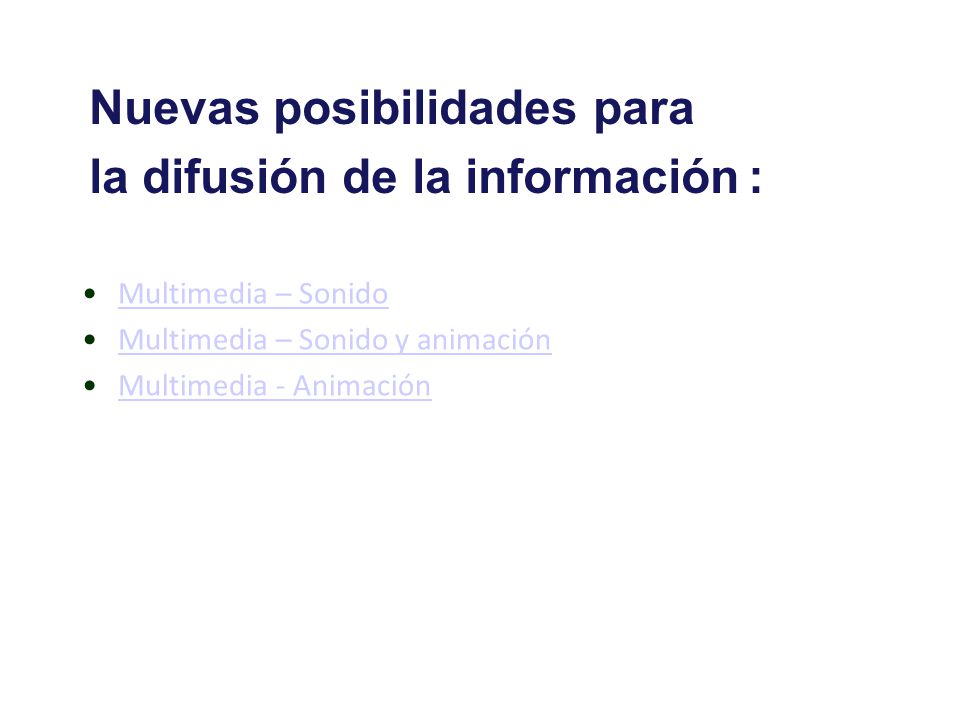

53 Multimedia – Sonido Multimedia – Sonido y animación Multimedia - AnimaciónMultimedia - Animación Nuevas posibilidades para la difusión de la información :

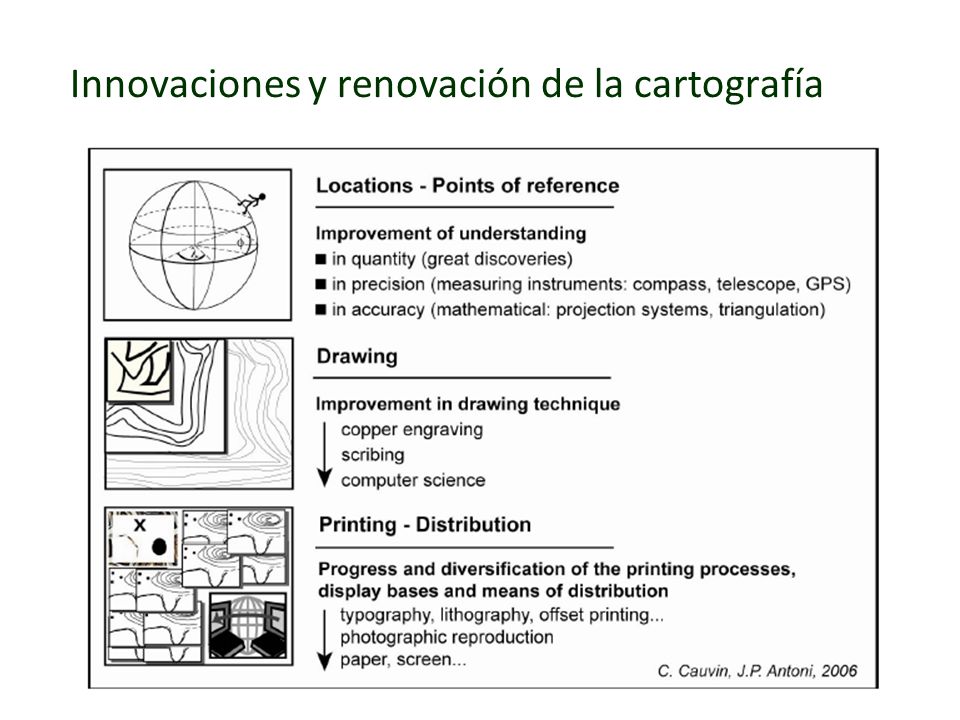

54 Innovaciones y renovación de la cartografía

55 Conclusión Una ciencia en constante evolución Afectada por la revolución digital Popularizada En riesgo

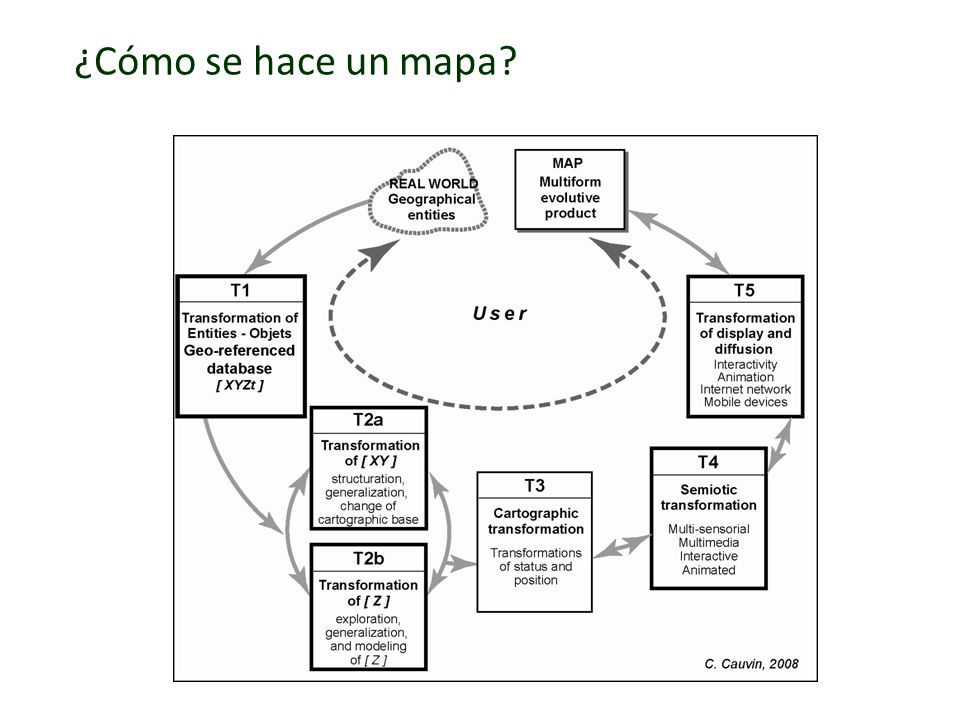

56 ¿Cómo se hace un mapa?
