1 (PUERTA DE ENLACE O PASARELA) Jhon Alexander Serrano López
GATEWAY (PUERTA DE ENLACE O PASARELA) Jhon Alexander Serrano López

2 GATEWAY Es un dispositivo, cuyo propósito es traducir la información del protocolo utilizado en una red al protocolo usado en la red de destino.

3 ASPECTO

4

5 MODELO OSI GATEWAY

6 La puerta de enlace o gateway es dispositivo configurado para dotar a las máquinas de una red de área local conectadas a él de un acceso hacia una red exterior, generalmente realizando para ello operaciones de traducción de direcciones IP NAT(Network Address Translation).

7 NAT Traducción de Dirección de Red
Es un mecanismo utilizado para intercambiar paquetes entre dos redes que se asignan mutuamente direcciones incompatibles. Consiste en convertir, en tiempo real, las direcciones utilizadas en los paquetes transportados.

8 ENMASCARAMIENTO La dirección IP convertida sustituye a la dirección IP de origen. Esto sucede en la cabecera IP del paquete IP. El número de puerto de origen IP (si lo hay) que figura en una cabecera TCP es sustituido por un número de puerto temporal. La "conversación existente" permite al servidor de NAT deshacer la conversión de los datagramas IP desde la máquina externa. Una "conversación existente" es la relación que hay entre la nueva dirección de origen IP y el nuevo número de puerto.

9 VENTAJAS Y DESVENTAJAS
SIMPLIFICAN LA GESTION DE RED PERMITEN LA CONVERSION DE PROTOCOLOS DESVENTAJAS ES MUY COSTOSO LA FUNCION DE CONVERSION DE PROTOCOLOS IMPONE UNA SOBRECARGA EN EL GATEWAY, LO QUE DA UN RELATIVO BAJO RENDIMIENTO

10 TIPOS DE GATEWAYS GATEWAY ASINCRONO: Sistema que permite a los usuarios de computadoras personales acceder a grandes ordenadores asíncronos a través de un servidor de comunicaciones, utilizando líneas telefónicas conmutadas o punto a punto.

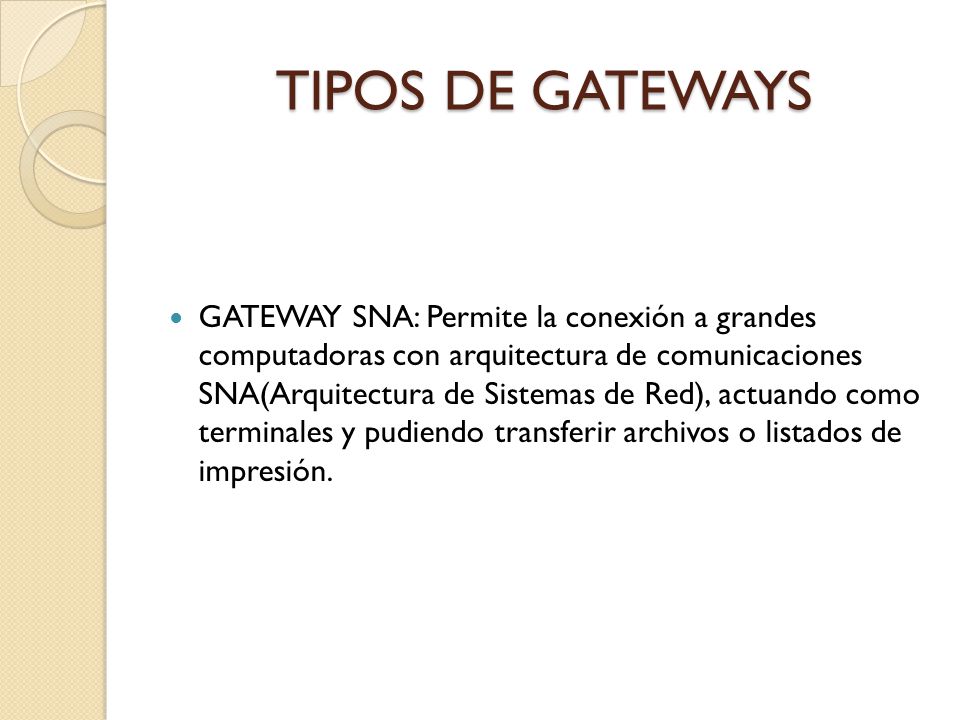

11 TIPOS DE GATEWAYS GATEWAY SNA: Permite la conexión a grandes computadoras con arquitectura de comunicaciones SNA(Arquitectura de Sistemas de Red), actuando como terminales y pudiendo transferir archivos o listados de impresión.

12 GATEWAY TCP/IP: Estos gateways proporcionan servicios de comunicaciones con el exterior vía WAN y también funcionan como interfaz de cliente proporcionando los servicios de aplicación estándares de TCP/IP.

13 GATEWAY PAD X.25: Son similares a los asíncronos; la diferencia está en que se accede a los servicios a través de redes de conmutación de paquetes X.25. GATEWAY FAX: Los servidores de Fax proporcionan la posibilidad de enviar y recibir documentos de fax.
