1 Videoconferencia

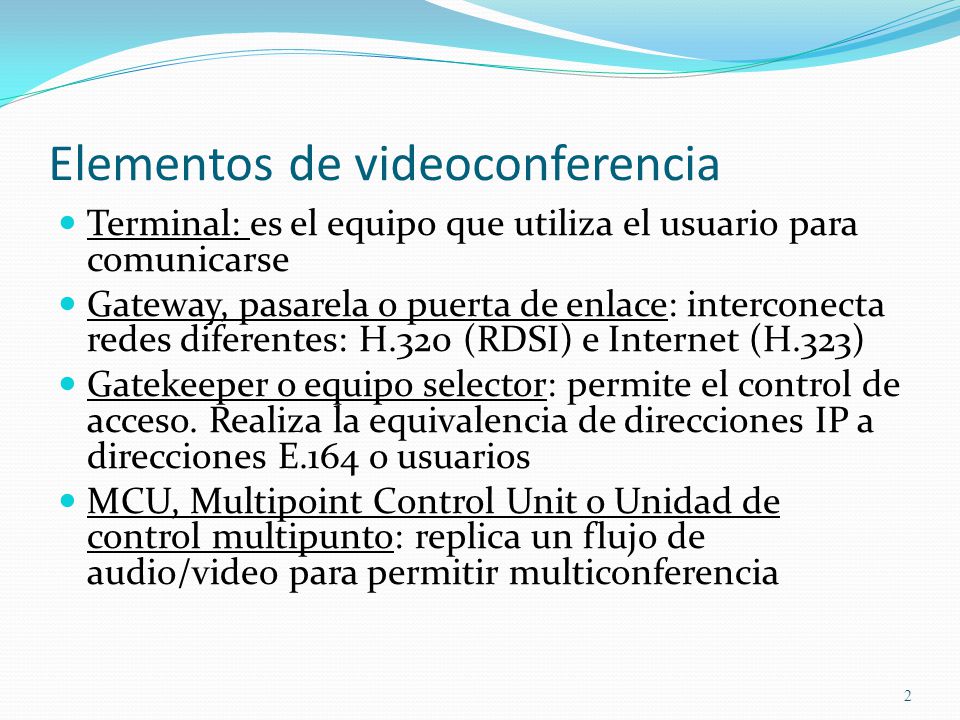

2 Elementos de videoconferencia
Terminal: es el equipo que utiliza el usuario para comunicarse Gateway, pasarela o puerta de enlace: interconecta redes diferentes: H.320 (RDSI) e Internet (H.323) Gatekeeper o equipo selector: permite el control de acceso. Realiza la equivalencia de direcciones IP a direcciones E.164 o usuarios MCU, Multipoint Control Unit o Unidad de control multipunto: replica un flujo de audio/video para permitir multiconferencia

3 Funciones del Gatekeeper (GK)

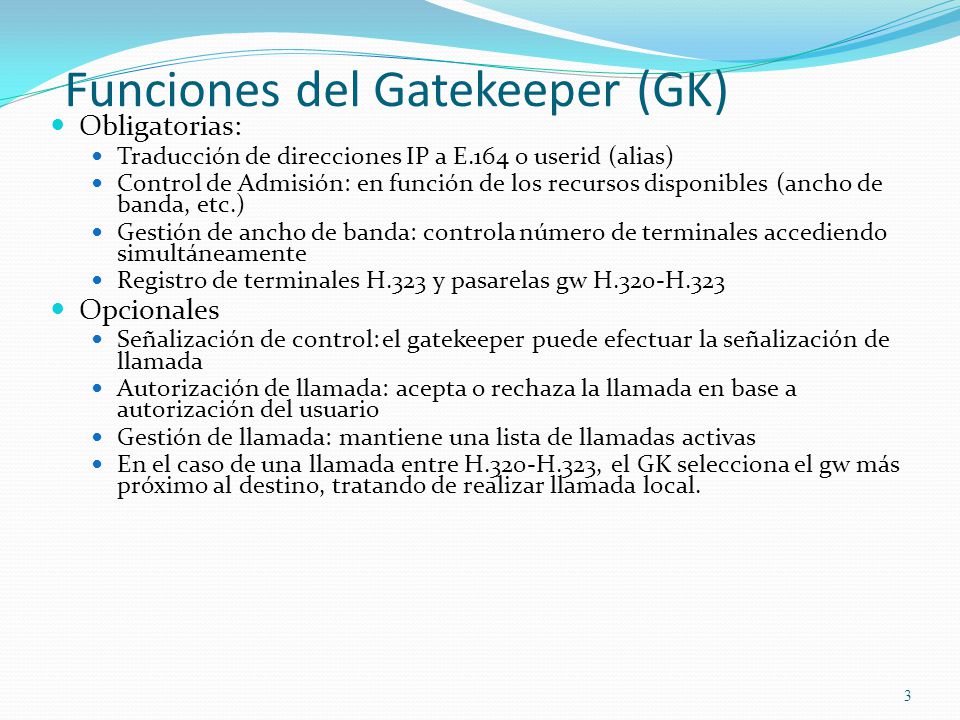

Obligatorias: Traducción de direcciones IP a E.164 o userid (alias) Control de Admisión: en función de los recursos disponibles (ancho de banda, etc.) Gestión de ancho de banda: controla número de terminales accediendo simultáneamente Registro de terminales H.323 y pasarelas gw H.320-H.323 Opcionales Señalización de control: el gatekeeper puede efectuar la señalización de llamada Autorización de llamada: acepta o rechaza la llamada en base a autorización del usuario Gestión de llamada: mantiene una lista de llamadas activas En el caso de una llamada entre H.320-H.323, el GK selecciona el gw más próximo al destino, tratando de realizar llamada local. Cuando está presente el Gatekeeper desarrolla las siguientes funciones: Traducción de direcciones: El Gatekeeper traduce las direcciones de alias (userid) a direcciones IP. Para ello utiliza una tabla de traducción que se construye y actualiza mediante los mensajes de registro. Control de Admisión: El Gatekeeper autoriza el acceso a los terminales de la LAN mediante los mensajes ARQ/ACF/ARJ del protocolo H Contorl del Ancho de Banda: El Gatekeeper soporta mensajes que permiten de forma explícita solicitar y confirmar (o rechazar) la asignación de anchos de banda requeridos para la comunicación. Gestión de Zona: El Gatekeeper suministra las funciones anteriores para los terminales, MCUs y Gateways que se han registrado ante el, es decir que pertenecen a su zona. El Gatekeeper puede también realizar otras funciones opcionales tales como: Señalización de Control de la Llamada: El Gatekeeper puede elegir completar la llamada señalizando hacia los dos terminales y completando la señalización él mismo. Alternativamente puede indicar a los terminales que conecten directamente el Canal de Señalización de la Llamada, evitando así tener que manejar él las señales de control H Autorización de la Llamada: Mediante el uso de la señalización H el Gatekeeper puede rechazar llamadas de un terminal debido a fallo en la autorización. Las razones del rechazo pueden ser por ejemplo acceso restringido hacia/desde terminales concretos o durante ciertos períodos de tiempo. Gestión de Ancho de Banda: Controla el número de terminales H.323 que pueden acceder simultáneamente a la LAN. Por medio de la señalización H el Gatekeeper puede rechazar llamadas de un terminal debido a limitaciones en el ancho de banda. Esto ocurre cuando el gatekeeper determina que no hay bastante ancho de banda disponible en la red para soportar la llamada. Esta función también opera durante una llamada activa cuando un terminal solicita ancho de banda adicional. Gestión de Llamada: El Gatekeeper puede por ejemplo mantener una lista de llamadas H.323 en curso. Esta información puede ser necesaria para indicar que un terminal al que se ha llamado está ocupado, y para suministrar información a la función de gestión de ancho de banda.

4 Vídeoconferencia H.323: Gatekeeper

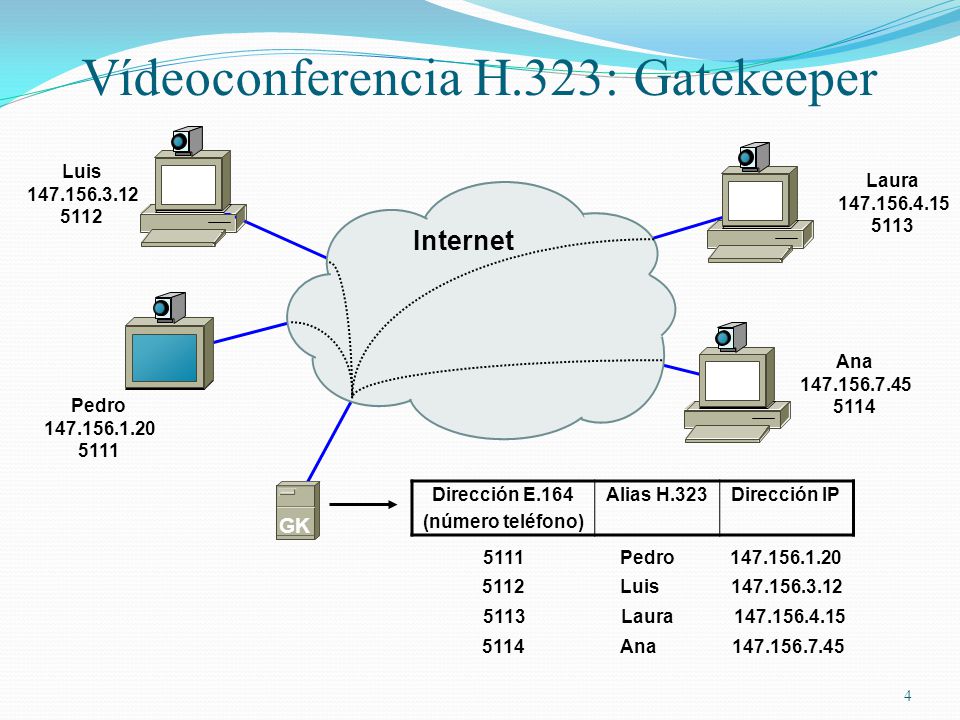

Luis 5112 Laura 5113 Internet Ana 5114 Pedro 5111 GK Dirección E.164 (número teléfono) Alias H.323 Dirección IP Pedro Luis Laura Ana

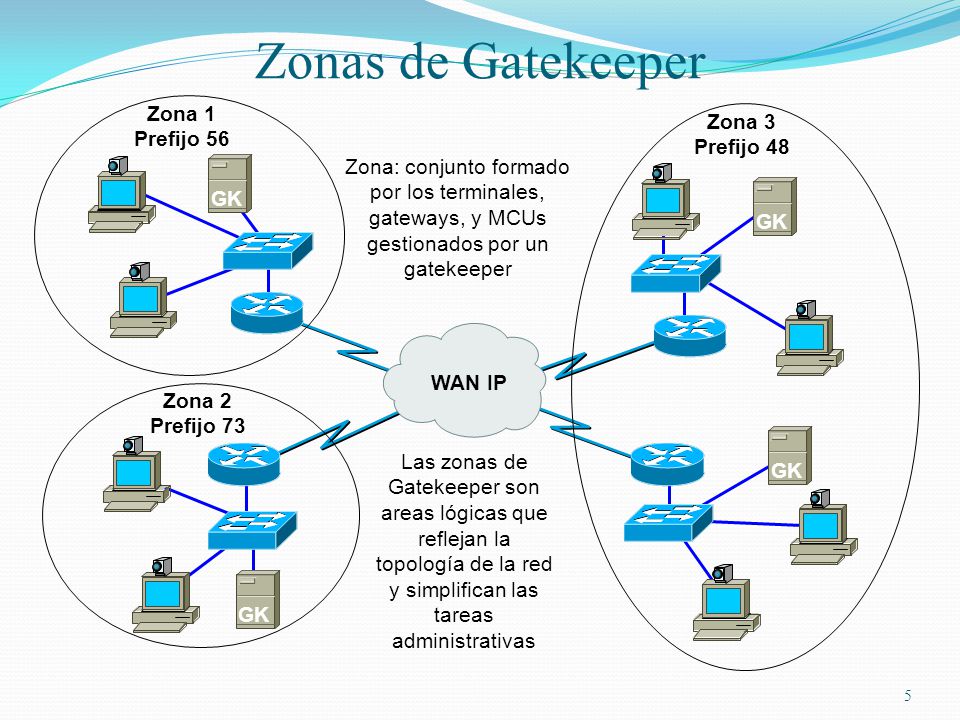

5 Zonas de Gatekeeper Zona 1 Zona 3 Prefijo 56 Prefijo 48
Zona: conjunto formado por los terminales, gateways, y MCUs gestionados por un gatekeeper GK GK WAN IP Zona 2 Prefijo 73 GK Las zonas de Gatekeeper son areas lógicas que reflejan la topología de la red y simplifican las tareas administrativas GK

6 Pasarela (Gateway) H.320-H.323

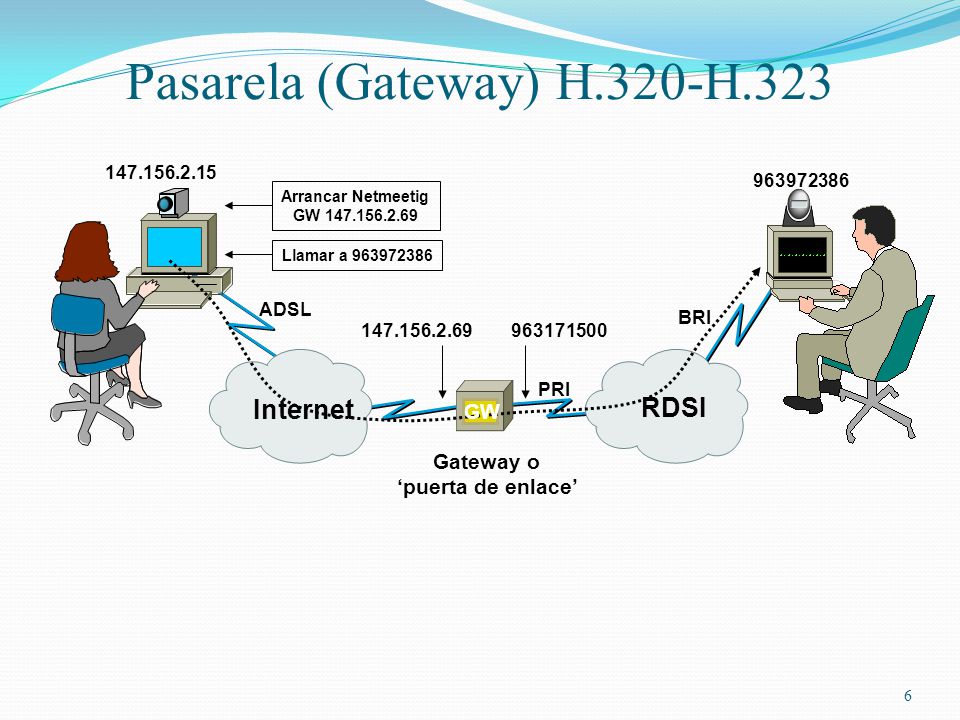

Arrancar Netmeetig GW Llamar a ADSL BRI PRI Internet RDSI GW Gateway o ‘puerta de enlace’ Al aparecer H.323 surge la necesidad de interconectar con el servicio de vídeoconferencia tradicional, H.320. Para esto se utiliza una pasarela o gateway, que traduce la señalización de un protocolo a otro. Evidentemente para desarrollar su función la pasarela necesita disponer de una conexión a la RDSI y de una conexión a Internet. Además en función del ancho de banda que tengan estas dos conexiones vendrá fijado el número máximo de usuarios simultáneos que la pasarla podrá soportar. Gracias a la pasarela el usuario de Internet puede llamar a un usuario de la RDSI y establecer con él una vídeoconferencia; sin embargo el establecimiento de la comunicación en sentido inverso no es posible.

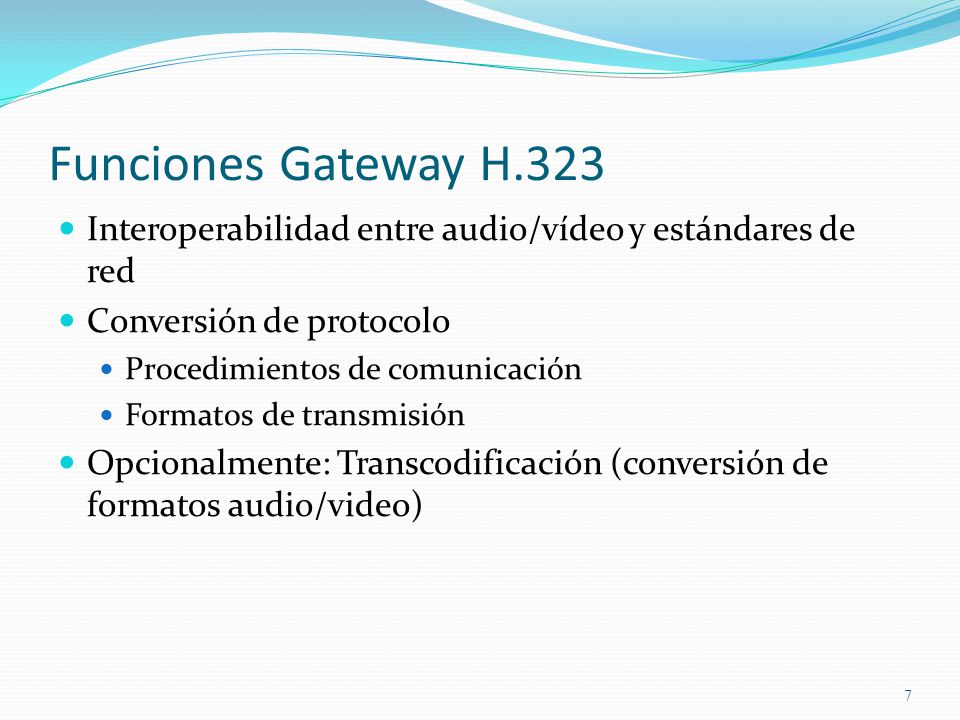

7 Funciones Gateway H.323 Interoperabilidad entre audio/vídeo y estándares de red Conversión de protocolo Procedimientos de comunicación Formatos de transmisión Opcionalmente: Transcodificación (conversión de formatos audio/video)

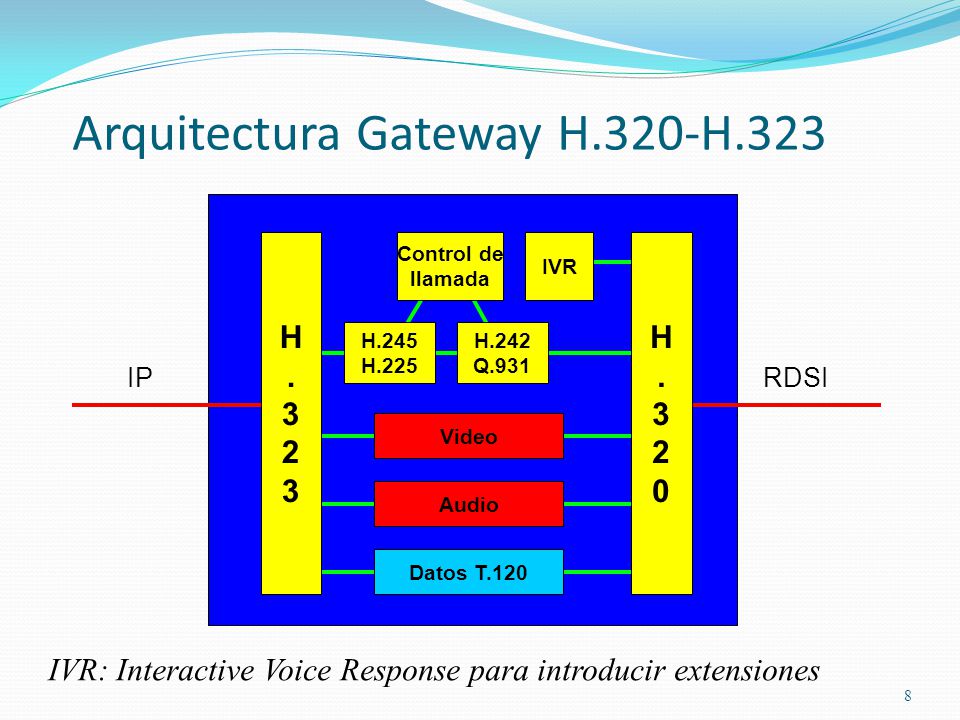

8 Arquitectura Gateway H.320-H.323
Control de llamada IVR H . 3 2 H.245 H.225 H.242 Q.931 IP RDSI Video Audio Datos T.120 IVR: Interactive Voice Response para introducir extensiones

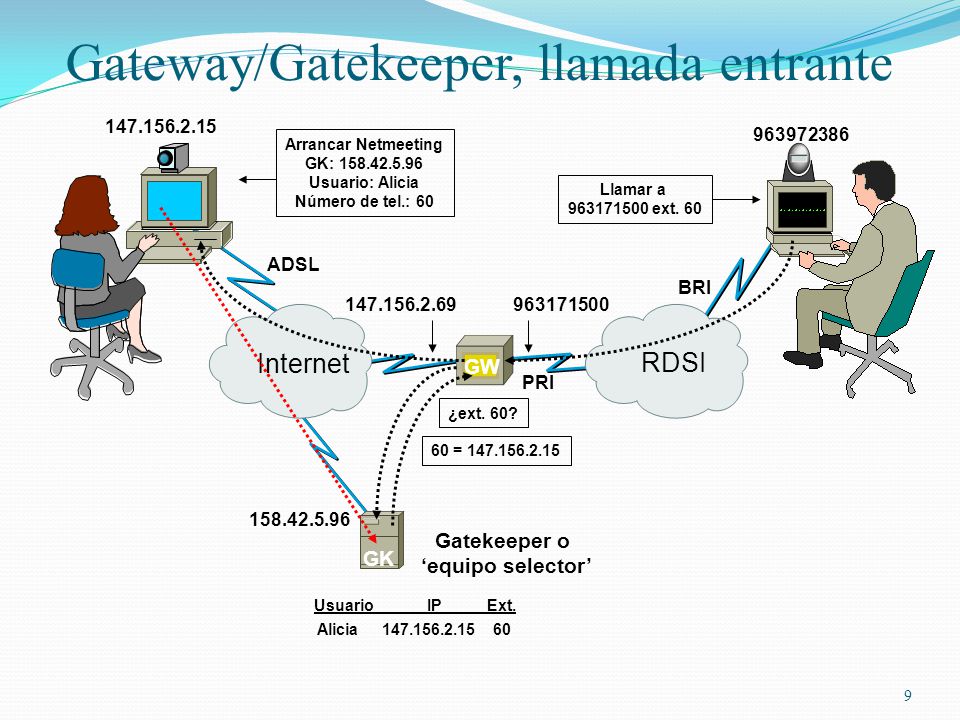

9 Gateway/Gatekeeper, llamada entrante
Arrancar Netmeeting GK: Usuario: Alicia Número de tel.: 60 Llamar a ext. 60 ADSL BRI Internet GW RDSI PRI ¿ext. 60? 60 = Para poder resolver el problema de la comunicación en sentido inverso es precio incorporar un nuevo elemento en la Internet, el denominado ‘Gatekeeper’ o equipo selector. El Gatekeeper se ocupa de registrar a cada nuevo usuario que aparezca en la Internet y asignarle una dirección en el espacio de direcciones E.164, para que pueda ser llamado desde la RDSI. La función de gatekeeper puede ser desempeñada por un host, un router o también por el mismo equipo que actúa de pasarela. Aunque en este último caso el dispositivo físico sea el mismo y la dirección IP coincida se trata de una entidad lógica diferente con funciones perfectamente definidas. Existen varias formas de asignar direcciones E.164 a terminales H.323, siendo la más universal la asignación de números de extensión. En este caso cada terminal tiene asignado y configurado un número de extensión. Cuando el usuario arranca en su ordenador el software H.323 este envía un mensaje de registro al Gatekeeper, con lo cual éste lo incorpora en su tabla. A partir de ese momento el terminal H.323 puede recibir llamadas de la RDSI. Gatekeeper o ‘equipo selector’ GK Usuario IP Ext. Alicia

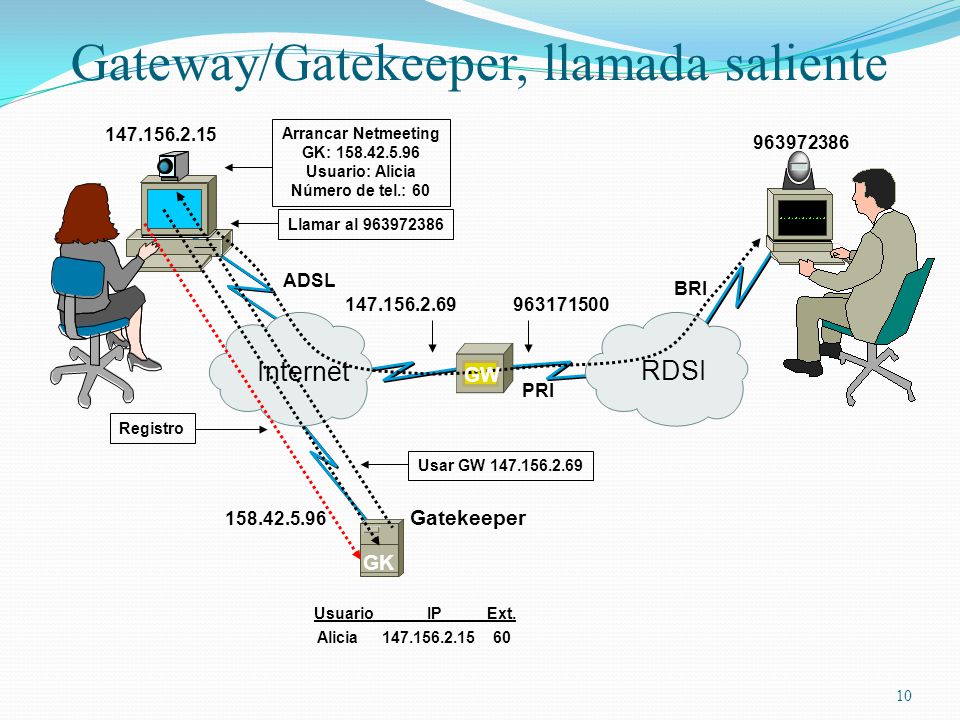

10 Gateway/Gatekeeper, llamada saliente
Arrancar Netmeeting GK: Usuario: Alicia Número de tel.: 60 Llamar al ADSL BRI Internet GW RDSI PRI Registro Usar GW Cuando existe Gatekeeper en la red el usuario H.323 que desea llamar a un terminal H.320 realizará la solicitud al gatekeeper, el cual le indicará la dirección del Gateway que debe utilizar. De este modo si el Gatekeeper mantiene el control de varios Gateway puede asignar en cada caso aquel que se encuentre más próximo al destinatario RDSI, reduciendo así el costo de la llamada por la red telefónica conmutada. El Gatekeeper decidirá el Gateway a utilizar en función de la dirección E.164 de destino. Gatekeeper GK Usuario IP Ext. Alicia

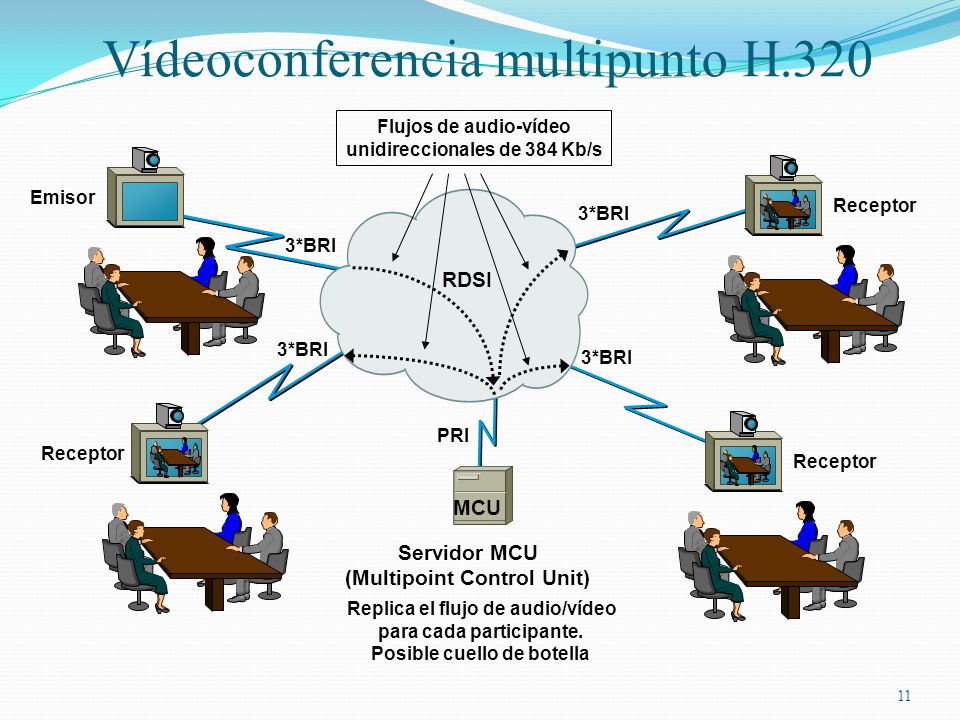

11 unidireccionales de 384 Kb/s
Vídeoconferencia multipunto H.320 Flujos de audio-vídeo unidireccionales de 384 Kb/s Emisor Receptor 3*BRI 3*BRI RDSI 3*BRI 3*BRI PRI Receptor Receptor Las conferencias multipunto (vídeo o audio) permiten la comunicación simultánea entre más de dos participantes; son por tanto similares a las ‘party lines’. Dado que los terminales H.320 no están capacitados para conectar con más de un terminal simultáneamente, la forma de establecer una vídeoconferencia multipunto es utilizar un equipo repetidor o reflector llamado MCU (Multipoint Control Unit). Todos los participantes en la multiconferencia se conectan a la MCU, la cual se ocupa de tomar la señal de audio/vídeo de uno de los participantes (normalmente el que está hablando en ese momento) y emitirla a todos los demás. Dado que la MCU ha de crear un flujo diferente para cada receptor el caudal soportado por este dispositivo crece linealmente con el número de receptores. En el ejemplo de la figura la MCU ha de emitir tres copias del flujo entrante, con lo que el flujo saliente será de 384 x 3 = 1152 Kb/s en caso de que elemisor utilice al máximo las posibilidades de su equipo. En este caso la MCU podría soportar como máximo cinco usuarios, ya que con un flujo entrante y cuatro salientes se ocuparía toda la capacidad del acceso primario. Para soportar más usuarios sería preciso reducir el caudal generado por el emisor; por ejemplo utilizando 5 canales (320 Kb/s) se podría soportar un flujo entrante y cinco salientes (6 flujos x 5 canales/flujo = 30 canales). Normalmente la vídeoconferencia multipunto se establece, como el ejemplo de la figura, con un emisor y n receptores; el moderador elige el emisor, o se puede conmutar por la voz de forma automática. También es posible tener n emisores y n receptores, aunque en este caso cada terminal ha de recibir n flujos simultáneos, con lo que el caudal por flujo se reduce y con el la calidad; así por ejemplo en el caso de la figura cada terminal recibiría tres flujos cada uno de los cuales tendría solo 128 Kb/s. MCU Servidor MCU (Multipoint Control Unit) Replica el flujo de audio/vídeo para cada participante. Posible cuello de botella

12 Vídeoconferencia multipunto H.323
Internet El concepto de MCU es igualmente aplicable a la vídeoconferencia H.323. Se aplican aquí los mismos criterios en cuanto a caudales necesarios que en el caso de H.320, es decir, la MCU ha de replicar n veces el flujo de audio-vídeo recibido, por lo que su conexión a la red ha de ser de mayor capacidad que los terminales a los que da servicio. MCU MCU H.323 (Multipoint Control Unit) Replica el flujo de audio/vídeo para cada participante. Posible cuello de botella

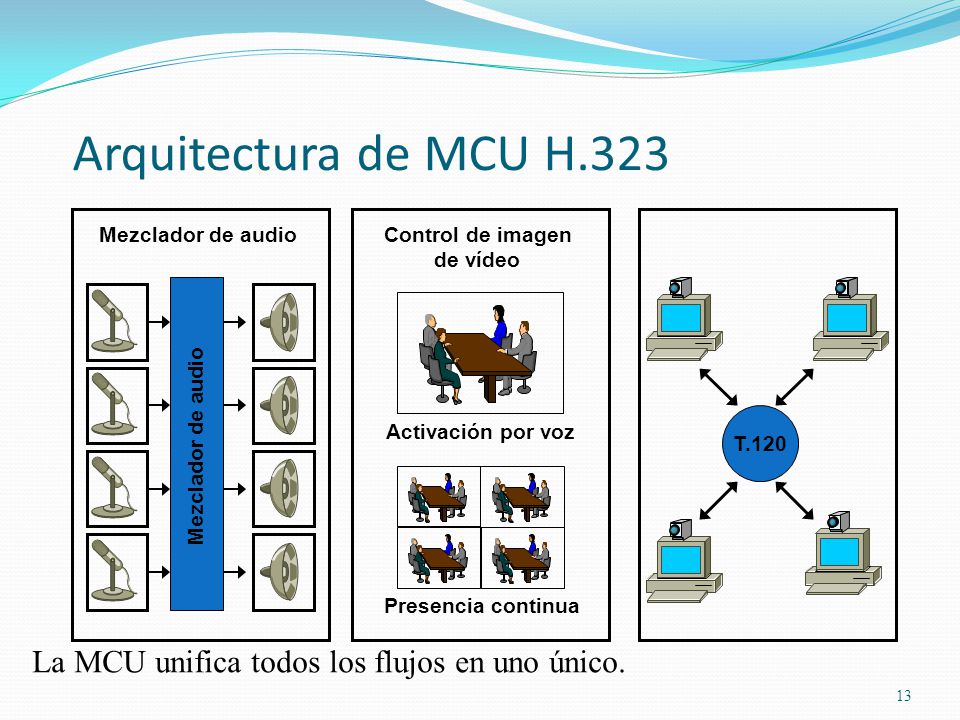

13 Arquitectura de MCU H.323 Mezclador de audio Control de imagen de vídeo T.120 Activación por voz Mezclador de audio Presencia continua La MCU unifica todos los flujos en uno único.

14 Elementos de videoconferencia

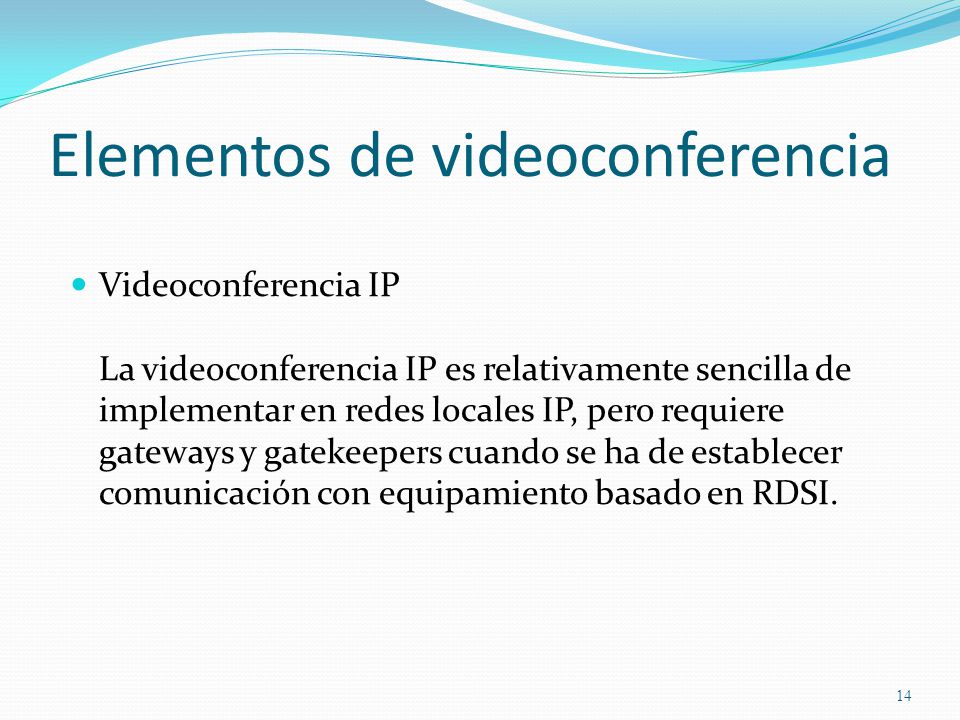

Videoconferencia IP La videoconferencia IP es relativamente sencilla de implementar en redes locales IP, pero requiere gateways y gatekeepers cuando se ha de establecer comunicación con equipamiento basado en RDSI.

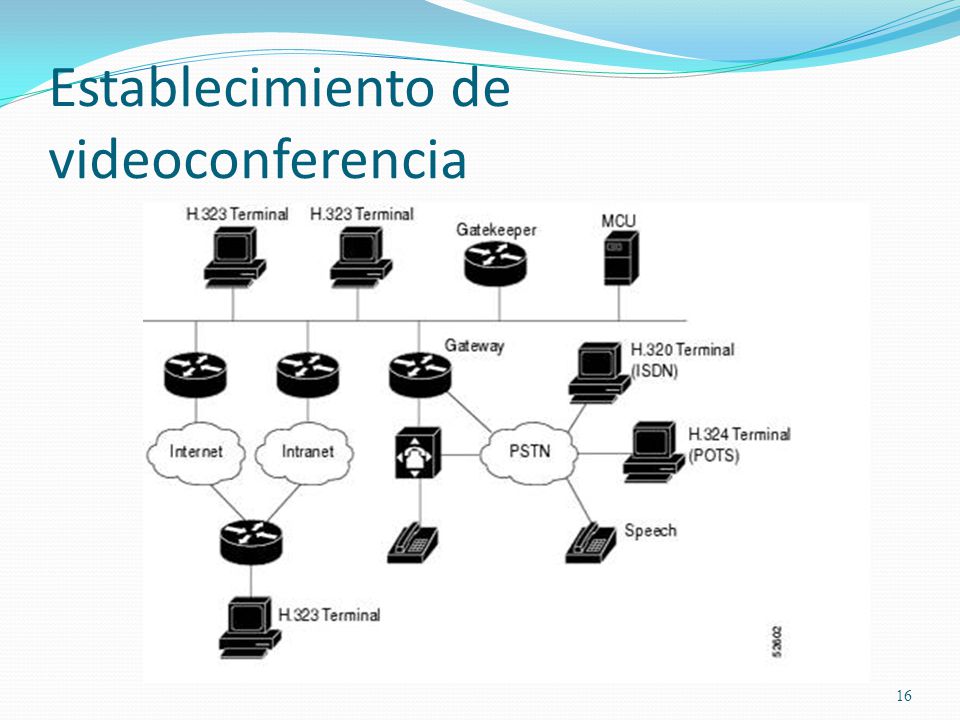

15 Establecimiento de videoconferencia

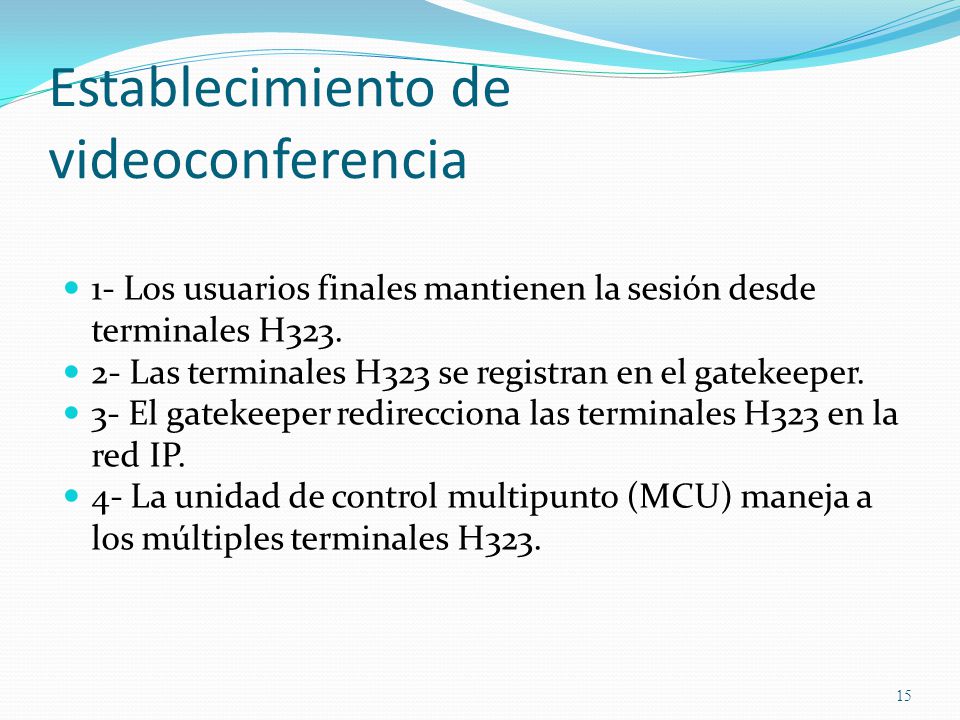

1- Los usuarios finales mantienen la sesión desde terminales H323. 2- Las terminales H323 se registran en el gatekeeper. 3- El gatekeeper redirecciona las terminales H323 en la red IP. 4- La unidad de control multipunto (MCU) maneja a los múltiples terminales H323.

16 Establecimiento de videoconferencia

17 Elementos de videoconferencia

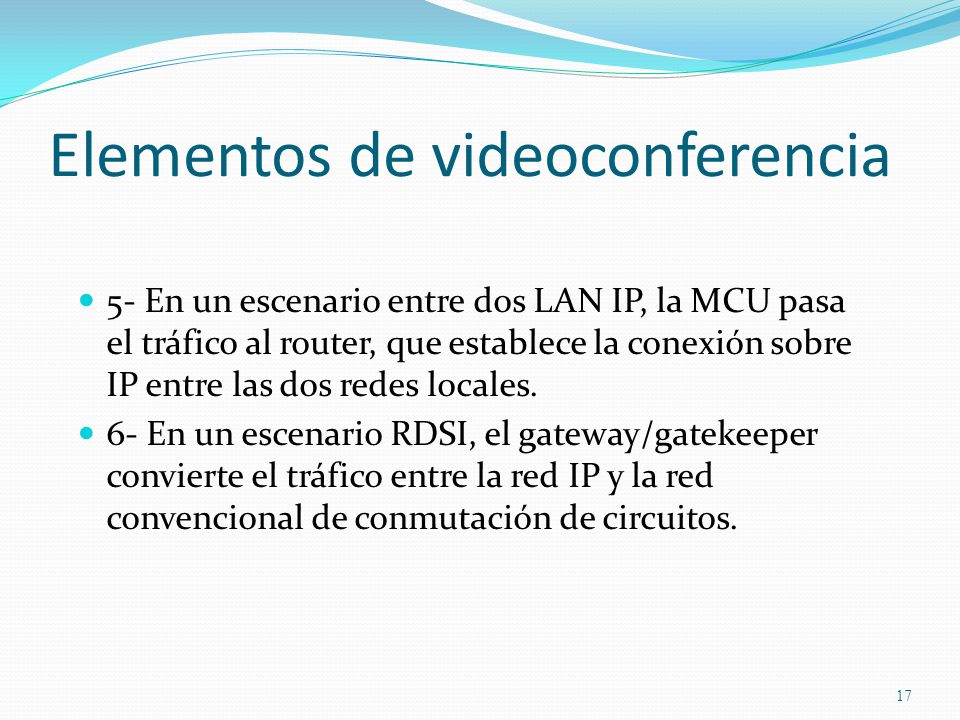

5- En un escenario entre dos LAN IP, la MCU pasa el tráfico al router, que establece la conexión sobre IP entre las dos redes locales. 6- En un escenario RDSI, el gateway/gatekeeper convierte el tráfico entre la red IP y la red convencional de conmutación de circuitos.
