SOFTWARE INTEGRAL DE EVALUACIÓN ESPERMÁTICA COMPUTERIZADA.

Presentación del tema: "SOFTWARE INTEGRAL DE EVALUACIÓN ESPERMÁTICA COMPUTERIZADA."— Transcripción de la presentación:

1 SOFTWARE INTEGRAL DE EVALUACIÓN ESPERMÁTICA COMPUTERIZADA

2 FUNCIONAMIENTO DEL PROGRAMA

3 (Computer Assisted Sperm Analysis-CASA) Los sistemas CASA : 1.Detectan a los espermatozoides por el tamaño y brillo de su cabeza 2.Graban secuencias de video de espermatozoides analizando la posición de la cabeza de cada espermatozoide en cada fotograma 3.Reconstruyen sus trayectorias 4.Generan gran cantidad de datos e índices de velocidad y trayectoria espermática 5.Miden la concentración espermática de manera muy precisa VAP VSL VCL VSL VCL VSL VAP = STR = LIN

4 SCOPUS es un programa de análisis de calidad espermática que incluye el análisis objetivo de cinética y concentración (Computer Assisted Sperm Analysis-CASA), el estudio de la morfología espermática y el análisis de acrosomas

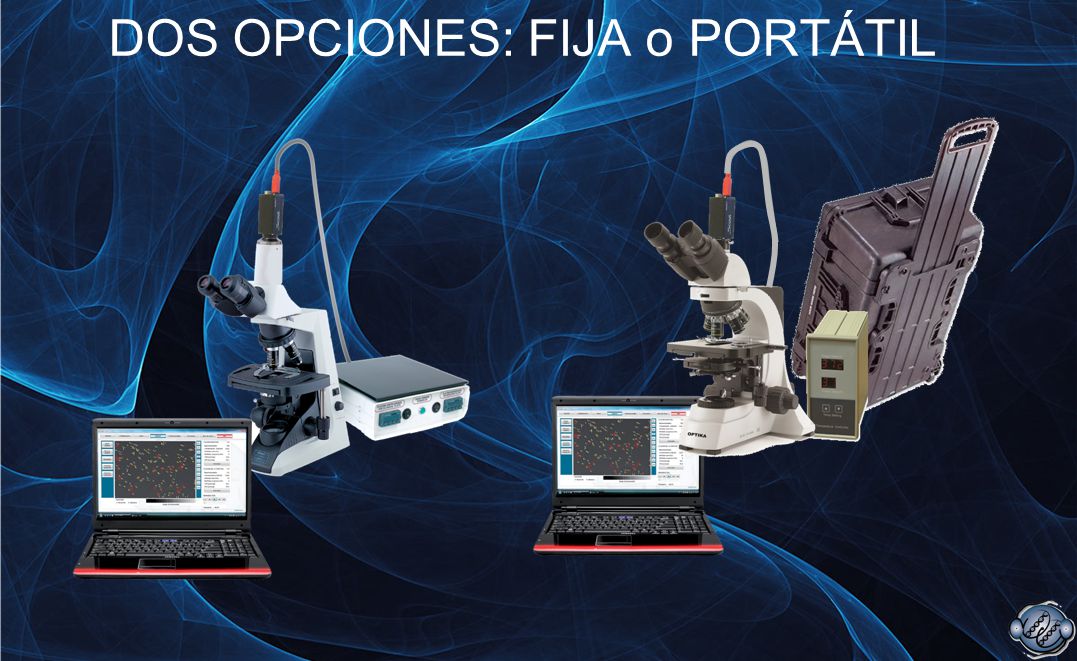

5 DOS OPCIONES: FIJA o PORTÁTIL

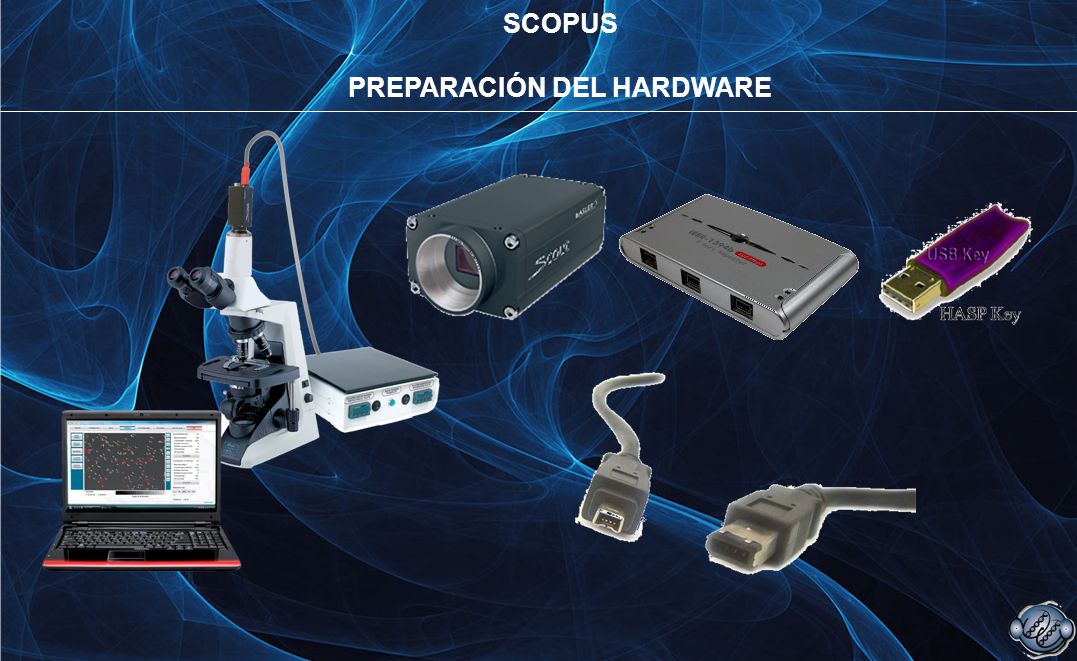

6 SCOPUS PREPARACIÓN DEL HARDWARE

7 SCOPUS PREPARACIÓN DE MUESTRA Concentración estimada en la muestra original (millones/spz/ml) Rango dilución recomendado 40001/150 a 200 30001/100 a 150 20001/50 a 100 10001/20 a 40 9001/20 a 40 8001/20 a 40 7001/20 a 40 6001/20 a 40 5001/20 4001/10 a 20 3001/10 a 20 2001/8 1001/4 501/2 25-150 Spz/campo

8 SCOPUS FUNCIONAMIENTO DEL PROGRAMA

9 SCOPUS se puede utilizar en las principales especies domésticas

10 Puede utilizarse con diferentes microscopios y cámaras. Captura 1 segundo de vídeo cada vez (doble que otros sistemas) Aquí introduciremos los parámetros de configuración del análisis, una única vez. Una vez ajustados, no será necesario volver a modificarlos Podemos introducir el Nº del CIA y su logotipo para que aparezcan en todos los informes. Podemos cambiar la contraseña

11 Base de datos de animales desplegable (rapidez) y almacenada en el historial de animales La fecha y hora aparecen por defecto (rapidez). Si se quiere cambiar hay una base de datos de fechas desplegable En el apartado notas se puede introducir datos de color aglutinación, diluyente, etc

12 Se introducen datos de la muestra (eyaculado) o dosis (revisión de dosis).La dilución será la misma que se hace cuando se utilizan fotómetros. Se introducen los requisitos de las dosis. Sólo es necesario poner volumen y concentración por dosis. El resto son correcciones o avisos opcionales.

13 ¡No!!! Si quieres rapidez, sólo seleccionas el animal, introduces volumen, dilución, volumen y concentración por dosis y….. listo. ¡Eso es sólo 10 segundos! Yo veo muchos datos… ¿No será lento?

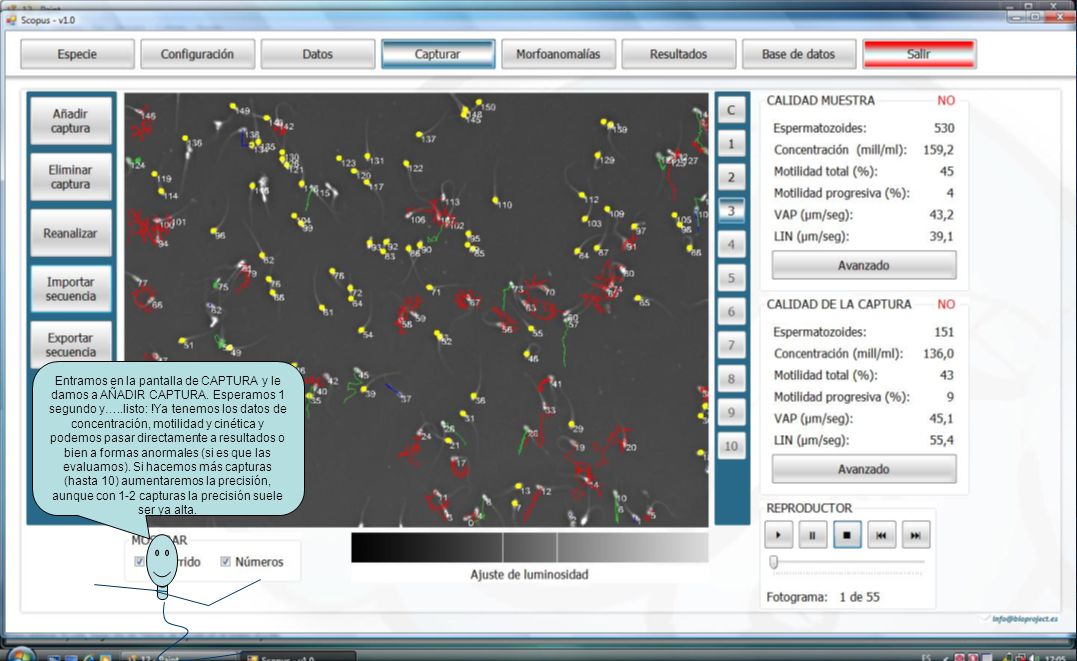

14 Entramos en la pantalla de CAPTURA y le damos a AÑADIR CAPTURA. Esperamos 1 segundo y…..listo: !Ya tenemos los datos de concentración, motilidad y cinética y podemos pasar directamente a resultados o bien a formas anormales (si es que las evaluamos). Si hacemos más capturas (hasta 10) aumentaremos la precisión, aunque con 1-2 capturas la precisión suele ser ya alta.

15 El programa es capaz de diferenciar los espermatozoides de otras partículas como la gelatina o los gránulos del eyaculado

16 En esta pantalla existen por otro lado varias utilidades. Si se quiere, los vídeos capturados pueden importarse/exportarse para ser analizados en otro equipo SCOPUS (Control de calidad inter-laboratorios) o para analizarlos con otra configuración.No obstante todos los vídeos quedan almacenados por defecto en el programa con un código interno.

17 El vídeo puede volver a reproducirse para verificar la captura del 100% de las trayectorias El programa nos da los resultados globales (muestra) y parciales (última captura realizada) Podemos ver los recorridos (diferentes colores según velocidad) y nº adjudicado a cada espermatozoide

18 Si hacemos formas anormales pasaremos a MORFOANOMALÏAS y con el objetivo de 40X o 100X evaluaremos las principales morfoanomalías (o incluso el acrosoma), en muestras fijadas y/o teñidas, en un portaobjetos o en la propia cámara Leja

19 Si no hacemos estudio de morfoanomalías podemos pasar directamente de la pantalla CAPTURAR a la pantalla de RESULTADOS. El análisis de formas anormales no es obligatorio.

20 Finalmente, el programa mostrará los resultados globales de calidad, el nº de dosis a realizar con el eyaculado y la cantidad de diluyente a preparar En RESULTADOS, el programa mostrará los resultados globales de calidad, el nº de dosis a realizar con el eyaculado y la cantidad de diluyente a preparar 20

21 Si no se han hecho formas anormales, la parte de la derecha aparece vacía y no hay corrección de dosis por formas anormales 20

22 Dándole a la TECLA INFORME se abrirá automáticamente un fichero con todos los datos del análisis 20 Y nosotros podemos pasar rápidamente al siguiente eyaculado o muestra, dándole a tecla DATOS y NUEVO ANÁLISIS. LA CLAVE ES LA OPERATIVIDAD, primordial el CIAs de conejos.

23 Recuerda: 10 seg de introducción de datos, 1 segundo de captura y unos 20 segundos más para tecleado, observar que la captura se ha hecho bien o mover la muestra del microscopio: !EN 30 SEGUNDOS PUEDES TENER EL RESULTADO!!! !Eso es lo que necesitamos!!

24 El programa tiene otras utilidades accesorias. Así, También dará los resultados de concentración y cinética de todas las capturas

25 Informes SCOPUS genera una serie de informes y bases de datos sobre los análisis, los animales y los espermatozoides

26 En BASE DE DATOS aparecen los datos de todos los análisis. Se pueden exportar a Excel. Todos los análisis de un día, año o conejo en un fichero Open Office

27 También aparecen los datos de todos los animales, especies y razas.

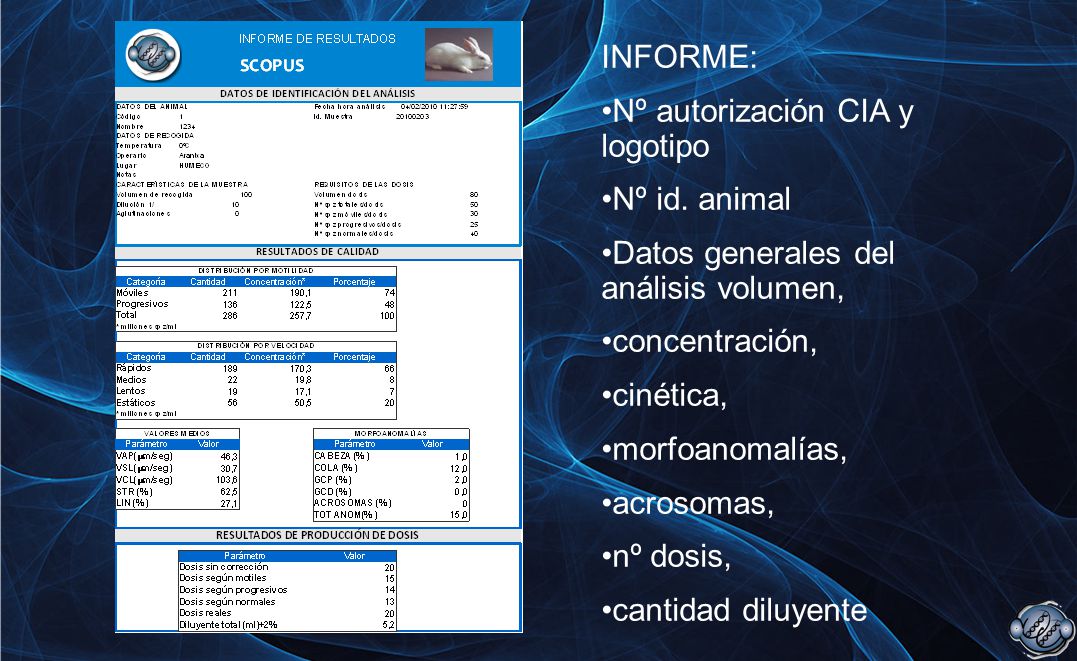

28 INFORME: Nº autorización CIA y logotipo Nº id. animal Datos generales del análisis volumen, concentración, cinética, morfoanomalías, acrosomas, nº dosis, cantidad diluyente

29 INFORME: Imágenes de capturas de vídeo

30 INFORME: Gráficos de cinética y morfoanomalías

31 DETALLE: Datos de cinética de cada espermatozoide

32 ANÁLISIS: TODOS los datos de TODOS los análisis ( más de 30 tipos de datos diferentes)

33 SCOPUS es propiedad de

34 Los sistemas CASA son una herramienta fundamental a la hora de maximizar la productividad de un CIA. Trabajando con alta precisión se puede aumentar el número de dosis por conejo, lo que conduciría a disminuir el número de conejos del CIA y a una disminución considerable de los costes de producción.

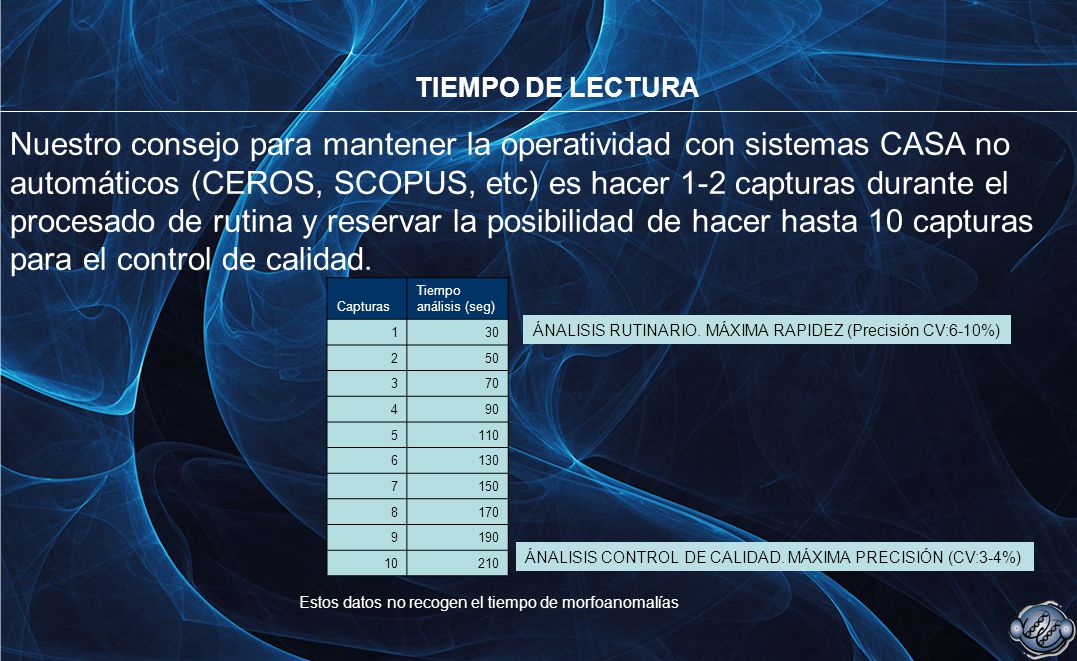

35 TIEMPO DE LECTURA Nuestro consejo para mantener la operatividad con sistemas CASA no automáticos (CEROS, SCOPUS, etc) es hacer 1-2 capturas durante el procesado de rutina y reservar la posibilidad de hacer hasta 10 capturas para el control de calidad. Estos datos no recogen el tiempo de morfoanomalías Capturas Tiempo análisis (seg) 130 250 370 490 5110 6130 7150 8170 9190 10210 ÁNALISIS RUTINARIO. MÁXIMA RAPIDEZ (Precisión CV:6-10%) ÁNALISIS CONTROL DE CALIDAD. MÁXIMA PRECISIÓN (CV:3-4%)

36 SCOPUSFotómetroNotas Principio Análisis de vídeo de partículas de un determinado brillo y tamaño Medida de la transparencia de una solución o suspensiónVentaja: posibilita análisis en conejos Tiempo de preparación de la dilución20s Tiempo análisis5 s/campo5 s A más campos más precisión. Con un campo, se obtiene la misma precisión que el fotómetro (5- 10%). Con unos 5 campos alcanzamos el 5-8% de CV y con 10 llegamos a menos del 5%. CV (Precisión)55-15 Determinación motilidadSiNo No sólo determina la motilidad sino múltiples parámetros de cinética a precisión muy alta Base de datos de análisisSiNo Elaboración informes conformes al RD 2010SiNo Conectivididad con otros aparatos y softwarePosibleSi, según modelos Determinación nº dosisSiSi, según modelos Posibilidad de análisis interlaboratoriosSiNo Verificación de motilidad y concentración en eyaculados y dosis.Interés comercio dosis. Verificaciones y calibracionesNoSi Coste consumible1,0660,081 Coste aparato13000-170001000-3000 Fácilmente amortizable en grandes CIAs porcino. Para centros públicos financiable a través de programas de transferencia de tecnología. Otras utilidades Microscopio (>3000 euros) para otros análisis. Ordenador (>700 euros) para otros usosNoOpción muy interesante para laboratorios nuevos

37 Multiespecie. Para aquellos laboratorios que analizan muestras de varias especies, no es necesario comprar varias versiones del software. Portable. El sistema es totalmente portátil, en la configuración con carro e inversor para conectar a batería del coche (ideal para veterinarios que recogen eyaculados en campo). Ergonómico. Presenta teclado grande para posibilitar pantalla táctil. Práctico. SCOPUS es un programa de análisis de calidad espermática orientado a la producción de dosis seminales y revisión de calidad de eyaculados y dosis. El más preciso en determinaciones de motilidad en su configuración de serie. Capturas a 60 fps con tiempos de captura de 1 segundo (el doble que otras configuraciones de serie). Esto se traduce en trayectorias espermáticas mucho más largas y detalladas. Precisión del parámetro concentración similar al de otros sistemas CASA del mercado (CV mínimo del 3-4%) y superior a la de los fotómetros. SCOPUS VENTAJAS COMPETITIVAS

38 Eficiente. SCOPUS es sencillo en su manejo ordinario para obtener de manera rápida los resultados de evaluación. No obstante, guarda en sus bases de datos todas las posibilidades de los programas más complejos de cinética por si el usuario requiere eventualmente análisis más detallados. Completo. Scopus presenta los parámetros básicos de evaluación seminal : el análisis objetivo de cinética y concentración (Computer Assisted Sperm Analysis- CASA), el estudio de la morfología espermática y el análisis de acrosomas, generando múltiples bases de datos e informes. Rápido. Ahorro de tiempo en configuración de análisis. Ofrece el resultado de dosis a realizar y diluyente a preparar en tan sólo 25-30 segundos. Scopus no necesita configurarse cada día de trabajo. Memoriza los datos de configuración hasta nueva orden. La selección de animales se hace mediante lista desplegable. El estudio de morfoanomalías no es obligatorio y se adapta a múltiples protocolos de trabajo existentes en los laboratorios. Versátil. El lenguaje de programación de SCOPUS permite una fácil adaptación a múltiples entornos de hardware. Conforme a la Normativa. Informes y configuración acordes con el nuevo Real Decreto.Existe también la posibilidad de adaptar las plantillas de informes a los requerimientos de cada laboratorio. SCOPUS VENTAJAS COMPETITIVAS
