Fundamentos de electrónica en mini split

Presentación del tema: "Fundamentos de electrónica en mini split"— Transcripción de la presentación:

1

2 Fundamentos de electrónica en mini split
Ing. Daniel Morales Lara

3 Antes de comenzar

4 Antes de comenzar

5 Zapatos y guantes de seguridad

6 SE REVISA EL CONSUMO DE CORRIENTE QUE NO EXCEDA EL AMPERAJE DE PLACA.
INSTRUCIONES DE CÓMO REALIZAR REVISION DE FORMA CORRECTA.

7 UN EJEMPLO DE UN FALSO CONTACTO CABLE RECALENTADO, REEMPLAZAR
CABLE Y TERMINAL.

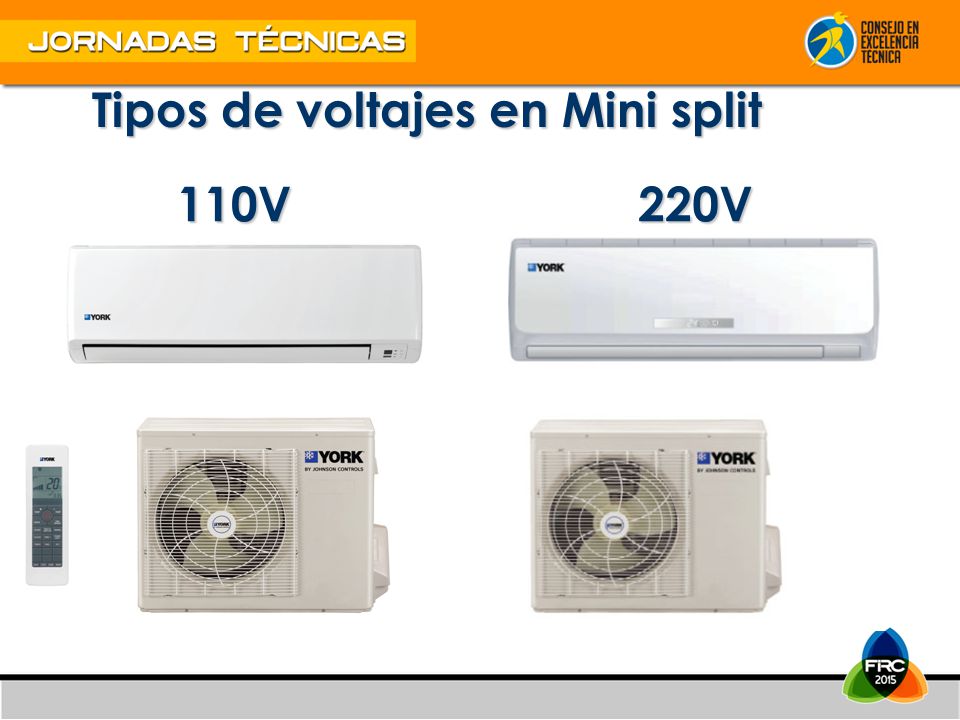

8 Tipos de voltajes en Mini split

9 Seleccionar pastilla Térmica

10 Principios de compresor inverter
AC DC CONVERSION DC AC COMPRESSOR. CONVERTER INVERTER Voltaje DC estabilizado Electricidad Comercial AC Por ejemplo 40V~180V 1~120Hz

11 La placa de control principal se puede dividir en la fuente de alimentación de entrada, un circuito controlador de microordenador integrado , entradas de sensor de temperatura y salidas para controlar el compresor , la velocidad del ventilador interior , velocidad del ventilador exterior y el swing de aire. La entrada de AC de la red tiene que ser convertido a la tensión de DC en los que puede ser utilizada para alimentar los circuitos integrados y los conductores en el circuito de la electrónica. Hay dos maneras de hacer esto . Uno es mediante el uso de un transformador reductor , donde el voltaje de CA se renunció a la tensión tales como 25V AC o 12V AC . Esta tensión se convierte a continuación en DC mediante el uso de puente de diodos como rectificador y el condensador electrolítico para suavizar la tensión rectificada .

12 La tarjeta del inverter es mas complejo que los equipos convencionales
No inverter Inverter

13 Inverter No inverter 13 Reactor 21 Electronic control box assembly
21.4 Main control board assembly 21.4.1 capacitor 21.10 Radiator 45 Cover of electronic control box 46 Temperature sensor assembly 18 Capacitor clip 19 Capacitor of compressor 20 Fan motor capacitor

14 Confortable

15

16

17 CIRCUITO DE ALIMENTACIÓN DE LA UNIDAD INTERIOR
Rectificación Al conectar la alimentación, la corriente alterna llega al puente de diodos DB1 donde se rectifica en onda completa a continua. El condensador filtra la señal para suministrar 325 V CC a los pins C y D del convertidor de continua T1. T1 entrega alimentación de 12 ∼ 14 V CC en el pin 7 Regulación Los 12 ∼ 14 V CC llegan al regulador IC8 que los convierte en 5 V CC para la alimentación del microprocesador Protección contra sobretensiones Cuando la tensión de alimentación supera los 295 ± 15 V (Vo) de corriente alterna, el equipo se para Al disminuir la tensión por debajo de ese valor (Vo), el equipo continua funcionando

18 CIRCUITO DE MANIOBRA DEL COMPRESOR
Cuando Q1 está en ON, se suministran 5 V al pin 1 de PC9 , PC10 , PC11 y al emisor de Q7 . Cuando Q7 está en ON, se suministran 5 V al pin 1 de PC6 , PC7 , PC8 Los pins 1 ∼ 5 y el pin 64 de IC1 entregan una salida de pulsos para la maniobra del compresor Cuando los opto acopladores reciben estos impulsos, permiten el paso de la tensión CC de la Fuente de Alimentación Conmutada hacia el Módulo de Transistores

19 COMUNICACIÓN ENTRE UNIDAD INTERIOR Y EXTERIOR

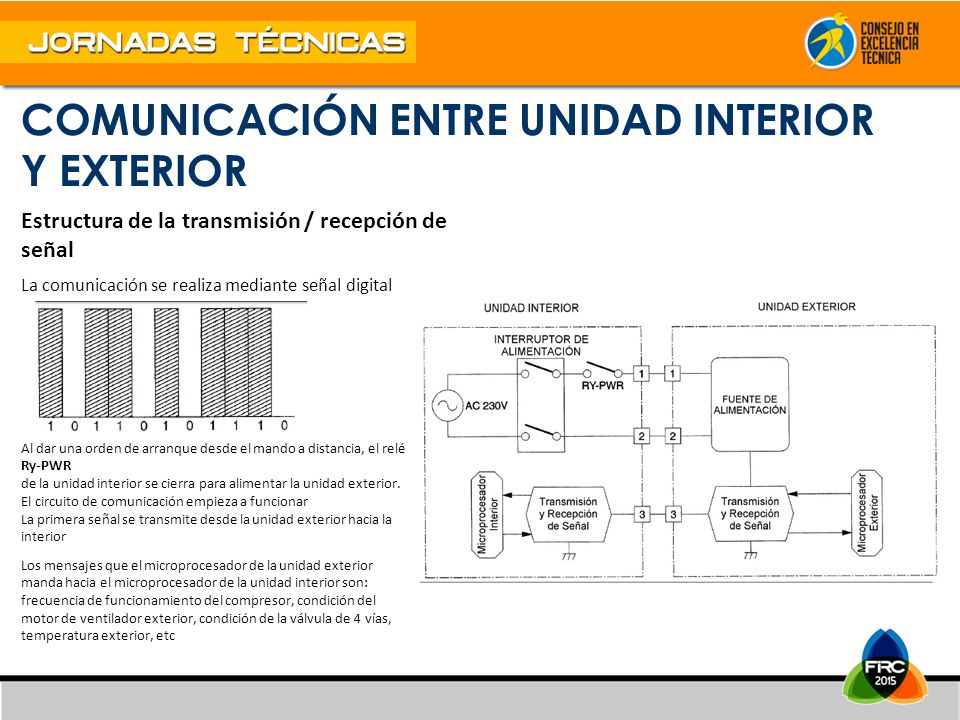

Estructura de la transmisión / recepción de señal La comunicación se realiza mediante señal digital Al dar una orden de arranque desde el mando a distancia, el relé Ry-PWR de la unidad interior se cierra para alimentar la unidad exterior. El circuito de comunicación empieza a funcionar La primera señal se transmite desde la unidad exterior hacia la interior Los mensajes que el microprocesador de la unidad exterior manda hacia el microprocesador de la unidad interior son: frecuencia de funcionamiento del compresor, condición del motor de ventilador exterior, condición de la válvula de 4 vías, temperatura exterior, etc

20 Sensor Resistance vs. Temperature

21 Termostato CTS Series

22 Descripción EL termostato Modelo CTS Serie ( S1-TBPU32P7S)
-Touch screem -Se controla manualmente del termostato -Se controla vía Internet desde la pagina ( -Se controla vía Celular ( Android y Iphone) descargando la aplicación ( Source 1 Skyport ) Nota: Se requiere el modulo de Wi-Fi Internet Access ( Modelo S1-CTSIAM)

23 Como Funciona PASO 1: Se conecta el termostato al equipos. PASO 2:
Se crea una cuenta en la pagina Donde llenamos los datos personales y datos del termostato son 4 sencillos pasos

24 Como Funciona Después de haber realizado la cuenta ya vamos a poder manipular las diversas Funciones con las que cuenta el termostato. En esta área vamos a poder ver todos los termostatos que tengamos con un máximo de 40 termostatos.

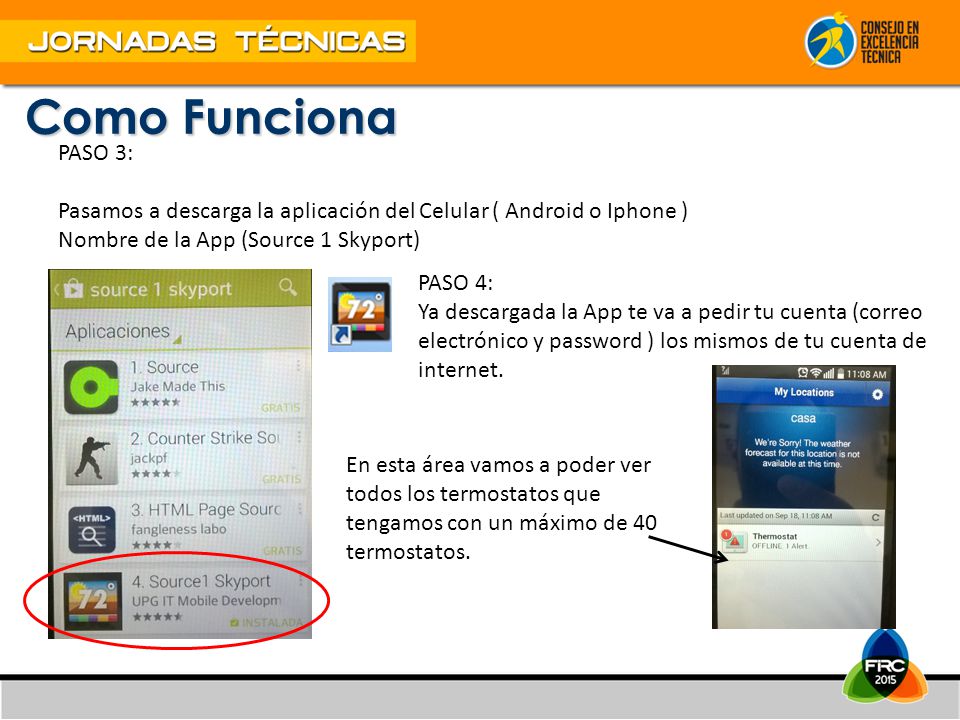

25 Como Funciona PASO 3: Pasamos a descarga la aplicación del Celular ( Android o Iphone ) Nombre de la App (Source 1 Skyport) PASO 4: Ya descargada la App te va a pedir tu cuenta (correo electrónico y password ) los mismos de tu cuenta de internet. En esta área vamos a poder ver todos los termostatos que tengamos con un máximo de 40 termostatos.
