CAPÍTULO 5. ANÁLISIS DE UNA FUENTE DE CONMUTACIÓN ATX DE 150 W MODELO PIP-152 Diagrama de la Fuente de Conmutación Análisis de las Etapas de la Fuente.

Presentaciones similares


Presentación del tema: "CAPÍTULO 5. ANÁLISIS DE UNA FUENTE DE CONMUTACIÓN ATX DE 150 W MODELO PIP-152 Diagrama de la Fuente de Conmutación Análisis de las Etapas de la Fuente."— Transcripción de la presentación:

1 CAPÍTULO 5

2 ANÁLISIS DE UNA FUENTE DE CONMUTACIÓN ATX DE 150 W MODELO PIP-152 Diagrama de la Fuente de Conmutación Análisis de las Etapas de la Fuente Etapa de Rectificación y Filtro de Entrada Etapa de Convertidor de Alta Frecuencia Etapa del Controlador Etapa de Rectificación y Filtro de Salida. Simulación de las Etapas de la Fuente de Conmutación. Datos reales obtenidos de la Fuente

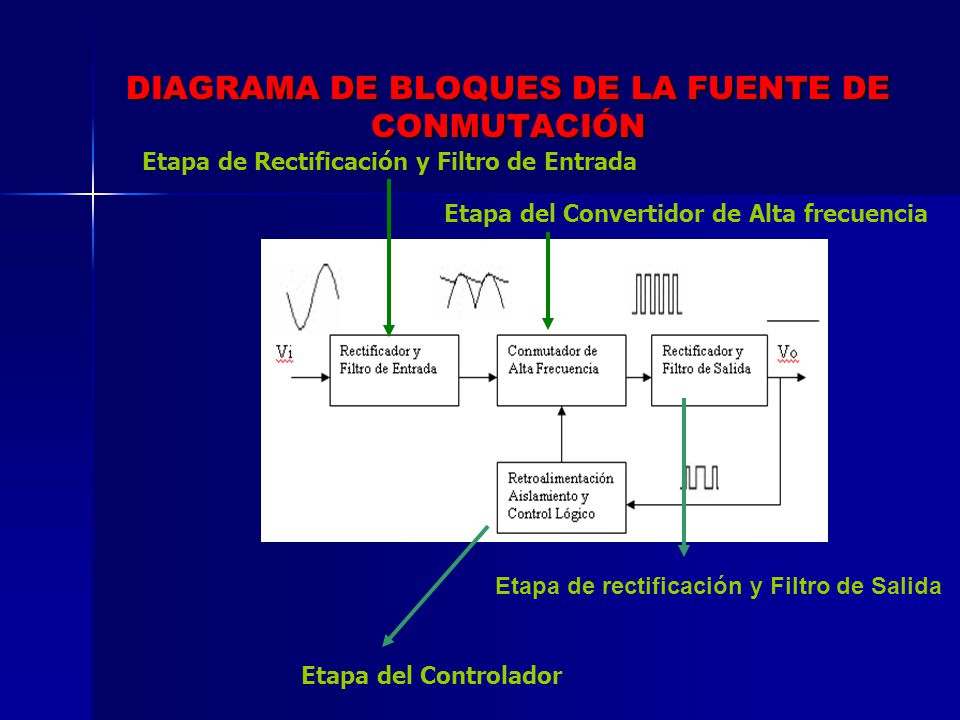

3 DIAGRAMA DE BLOQUES DE LA FUENTE DE CONMUTACIÓN Etapa de Rectificación y Filtro de Entrada Etapa del Convertidor de Alta frecuencia Etapa del Controlador Etapa de rectificación y Filtro de Salida

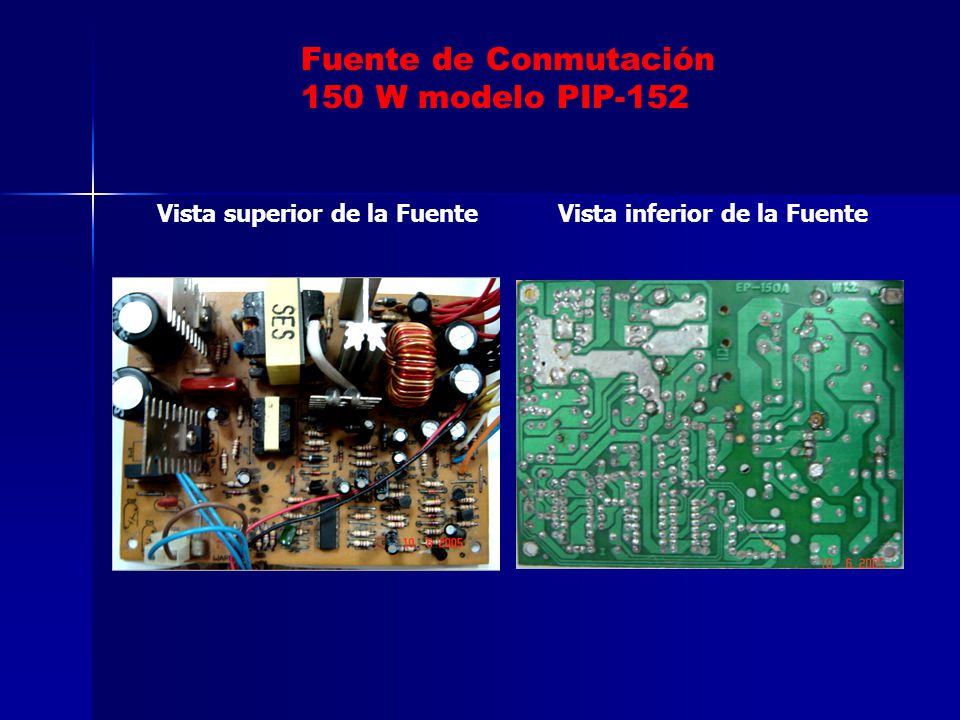

4 Vista superior de la FuenteVista inferior de la Fuente Fuente de Conmutación 150 W modelo PIP-152

5 Etapa de Rectificación y Filtro de Entrada V IN Voltaje de Entrada V dc Voltaje DC en la carga Cálculo referentes a eficiencia y Voltaje DC

6 Voltaje de Onda Completa con alimentación de 120V Voltaje Pico Inverso de los diodos D1 y D4 Voltaje Pico Inverso de los diodos D2 y D3 Voltaje Pico Inverso Total de los diodos : Etapa de Rectificación y Filtro de Entrada

7 Datos Reales Obtenidos de la Fuente de Conmutación 20V/div2ms/div Voltaje de rizado pico a pico

8 Donde 220 W es la potencia de entrada y V es el voltaje DC Etapa de Rectificación y Filtro de Entrada Donde I dc es la corriente dc entregada a la carga. t es el tiempo de descarga del capacitor. C3=C6=2*C= uF y aproximando a un valor de C1= 220 uF Cálculo de los capacitores C3 y C6

9 Etapa de Conversión de Alta Frecuencia : Corriente de carga del capacitor. : Potencia de salida de la fuente a la carga. : Voltaje máximo de los capacitores (DC). Donde C 11 es el capacitor en serie con el transformador Cálculo de la corriente en el capacitor

10 Datos Reales Obtenidos de la Fuente de Conmutación en la Etapa de Potencia Voltaje en el primario del transformador Voltaje en el secundario del transformador 50 V/Div 5 ms/Div 20 V/Div 5 ms/Div Voltaje en el secundario del transformador 50 V/Div 5 ms/Div

11 Cálculo del valor del capacitor C11 en serie con el primario del transformador y el valor de a. =300(V) p-p = 90(V) p-p. El L= 9.7 uH C 11 = 1uF

12 Etapa del Controlador (TL494) Entradas de Amplificación de Error Entradas de Amplificación de Error Entrada de PWM Retroalimentación Entrada del Control del Tiempo Muerto Control de Frecuencia GND Tierra Salidas por Colector Voltaje de Alimentación Salidas de Emisor Salida de Control Referencia de Salida Señal de Retroalientación PWM y Tiempo Muerto Señal de Reloj del Flip-flop Señal de Flip- Flop Señal de Salida1 por Emisor Señal de Salida2 por Emisor Señal de Salida de Control

13 Esquemático del TL494

14 Datos Reales Obtenidos de la Fuente de Conmutación en el TL494 2 V/Div 5 us/Div 2 V/div5 us/div 2 V/div 5 us/div

15 Etapa de Rectificación y Filtro de Salida La red snnuber es un circuito RC y la selección de sus componentes se la detalla acontinuación: = 0.01 uF a 0.1 uF (5.20)

16 Esquemático de la Etapa de Salida de la Fuente de Conmutación 0V2V/div Voltaje de Salida de 12 V 0V 1V/div10us/div Voltaje de Salida de 5 V
