Fuente de Poder de una PC

Presentación del tema: "Fuente de Poder de una PC"— Transcripción de la presentación:

1 Fuente de Poder de una PC
Es la parte de la PC que provee de energía a la tarjeta madre y demás dispositivos internos.

2 ¿Por qué Fuente de poder?
Por que como tanto el microprocesador como todos los circuitos que forman los dispositivos se alimentan de cantidades muy pequeñas de energía necesitan de una fuente que les suministre y regule la cantidad necesaria. Ya que cualquier variación en el voltaje podría ser suficiente para quemar dichos circuitos.

3 Tipos de Fuente de poder

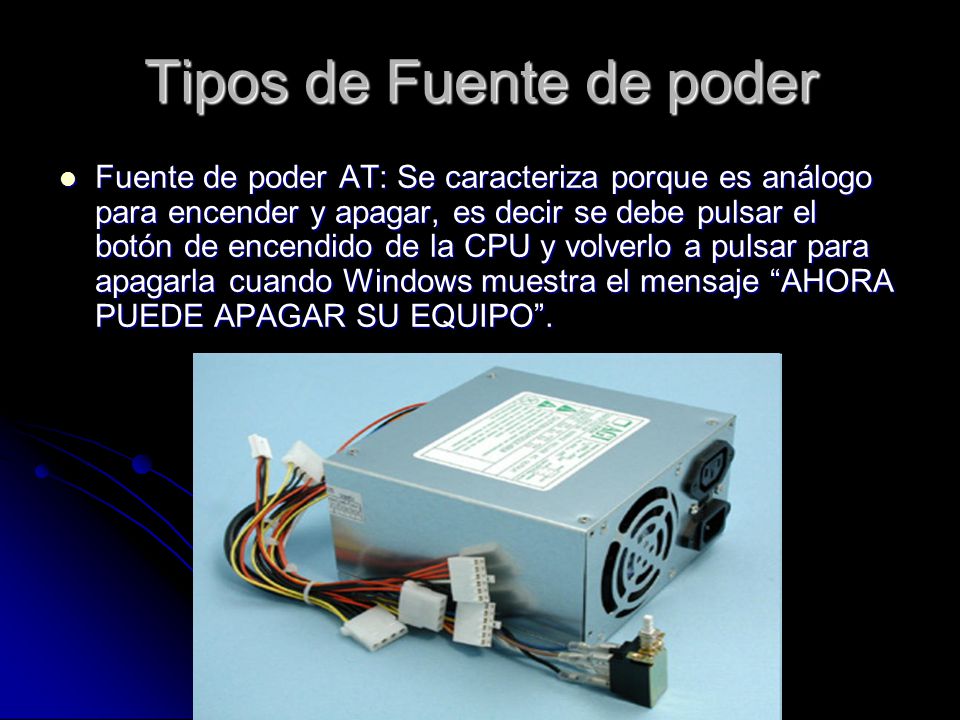

Fuente de poder AT: Se caracteriza porque es análogo para encender y apagar, es decir se debe pulsar el botón de encendido de la CPU y volverlo a pulsar para apagarla cuando Windows muestra el mensaje “AHORA PUEDE APAGAR SU EQUIPO”.

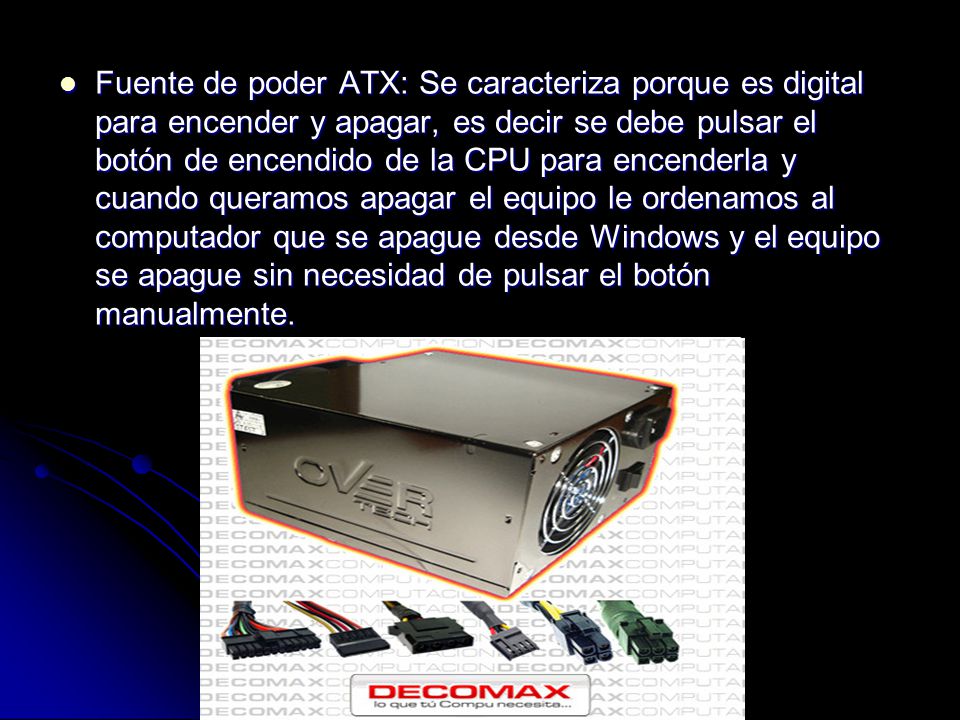

4 Fuente de poder ATX: Se caracteriza porque es digital para encender y apagar, es decir se debe pulsar el botón de encendido de la CPU para encenderla y cuando queramos apagar el equipo le ordenamos al computador que se apague desde Windows y el equipo se apague sin necesidad de pulsar el botón manualmente.

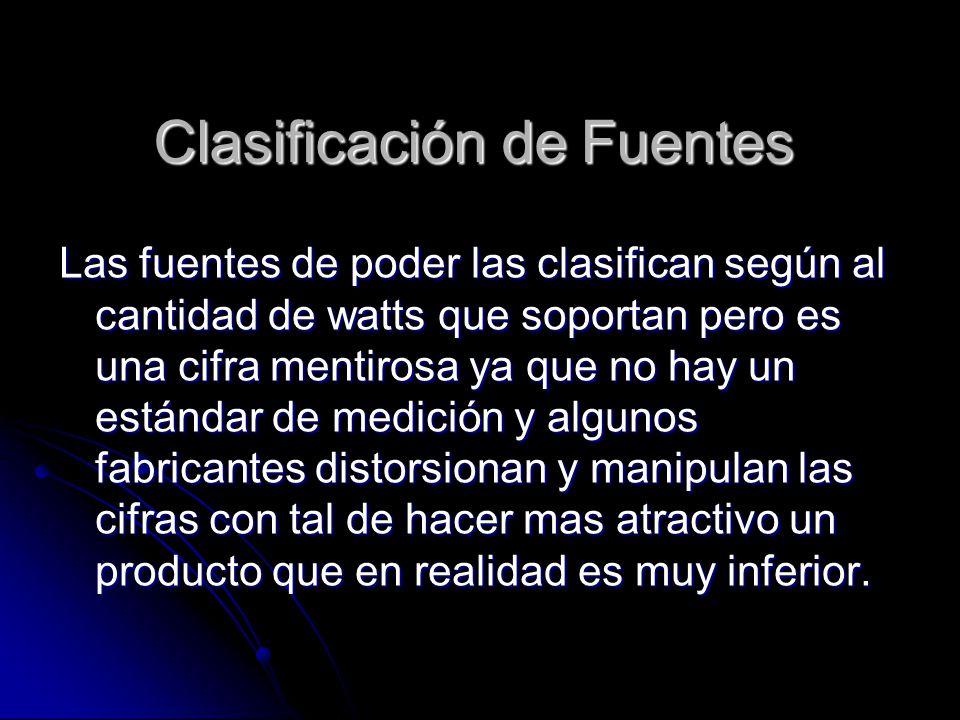

5 Clasificación de Fuentes
Las fuentes de poder las clasifican según al cantidad de watts que soportan pero es una cifra mentirosa ya que no hay un estándar de medición y algunos fabricantes distorsionan y manipulan las cifras con tal de hacer mas atractivo un producto que en realidad es muy inferior.

6 Watts de una Fuente Generalmente entre mas watts tenga una fuente de poder es mejor. Para una computadora normal se recomienda un mínimo de 300 watts; si se tiene un procesador doble o varios discos duros se recomienda de 400 a 500 watts, si la computadora es muy exótica hay fuentes de poder hasta de 1000 watts en el mercado.

7 Salida de Cables de una Fuente
Los watts de la fuente de poder se reparten a los componentes de la computadora utilizando cables de 12,5 y 3,3 voltios. El mas importante en las computadoras modernas es el 12V, por que es el que va al procesador (en computadoras viejas el de el procesador era de 5V). Los demás van a los discos rígidos: motherboard, tarjeta de sonido y algunas tarjetas de video que requieren corriente extra.

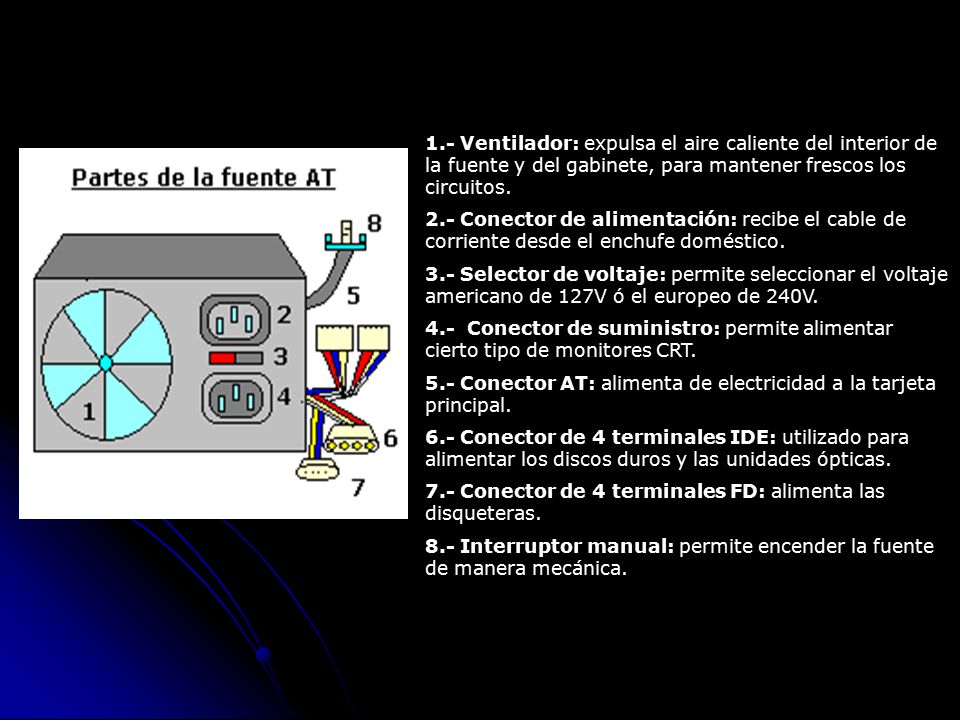

8 1.- Ventilador: expulsa el aire caliente del interior de la fuente y del gabinete, para mantener frescos los circuitos. 2.- Conector de alimentación: recibe el cable de corriente desde el enchufe doméstico. 3.- Selector de voltaje: permite seleccionar el voltaje americano de 127V ó el europeo de 240V. 4.-  Conector de suministro: permite alimentar cierto tipo de monitores CRT. 5.- Conector AT: alimenta de electricidad a la tarjeta principal. 6.- Conector de 4 terminales IDE: utilizado para alimentar los discos duros y las unidades ópticas. 7.- Conector de 4 terminales FD: alimenta las disqueteras. 8.- Interruptor manual: permite encender la fuente de manera mecánica.

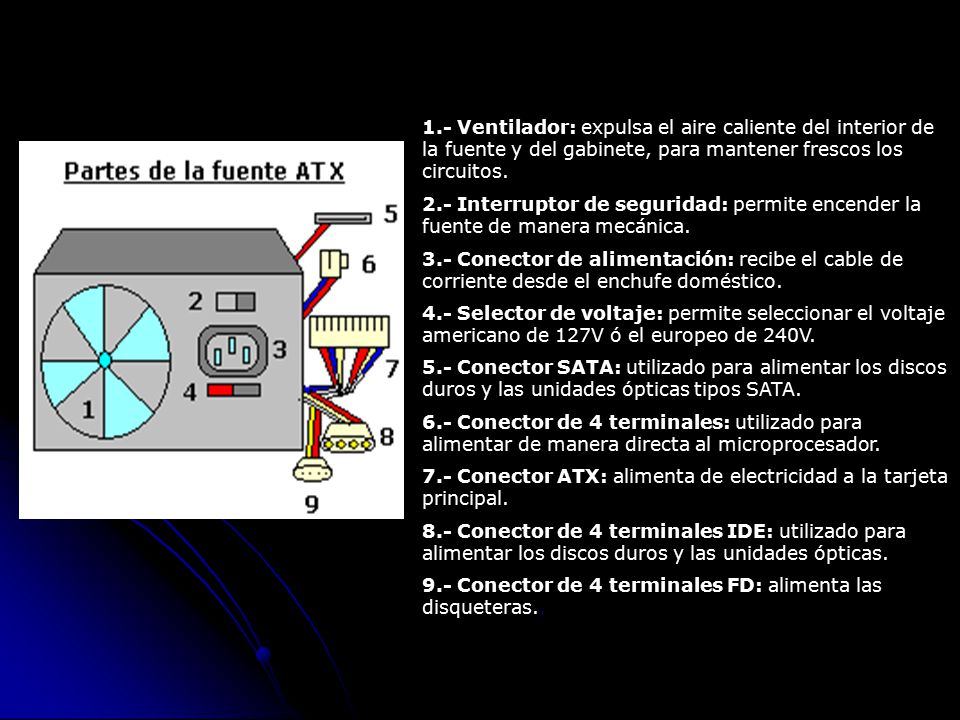

9 1.- Ventilador: expulsa el aire caliente del interior de la fuente y del gabinete, para mantener frescos los circuitos. 2.- Interruptor de seguridad: permite encender la fuente de manera mecánica. 3.- Conector de alimentación: recibe el cable de corriente desde el enchufe doméstico. 4.- Selector de voltaje: permite seleccionar el voltaje americano de 127V ó el europeo de 240V. 5.- Conector SATA: utilizado para alimentar los discos duros y las unidades ópticas tipos SATA. 6.- Conector de 4 terminales: utilizado para alimentar de manera directa al microprocesador. 7.- Conector ATX: alimenta de electricidad a la tarjeta principal. 8.- Conector de 4 terminales IDE: utilizado para alimentar los discos duros y las unidades ópticas. 9.- Conector de 4 terminales FD: alimenta las disqueteras..

10 Eficiencia La eficiencia determina cuanto poder es desperdiciado. Entre mas se calienta la fuente de poder, esta desperdicia mas energía, por eso tiene ventiladores. Una fuente de poder buena tiene 80% de eficiencia, una regular un 65% mas bajo que eso es mala calidad.

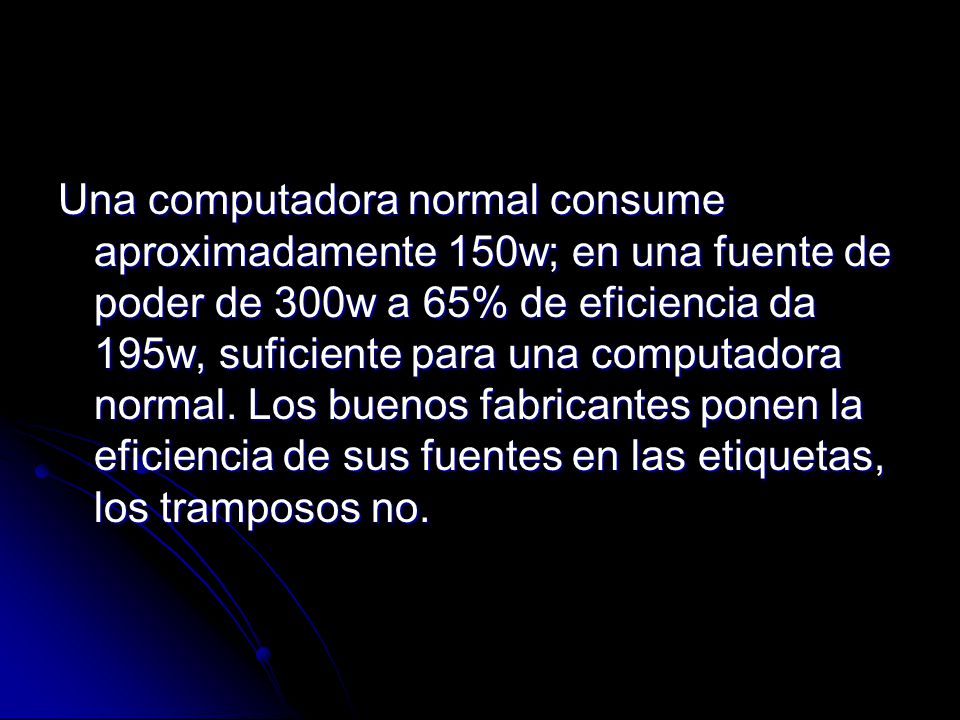

11 Una computadora normal consume aproximadamente 150w; en una fuente de poder de 300w a 65% de eficiencia da 195w, suficiente para una computadora normal. Los buenos fabricantes ponen la eficiencia de sus fuentes en las etiquetas, los tramposos no.

12 Ruido Este es un tema subjetivo, lo que es ruidoso para alguien no lo es para otra persona, para enfriar las fuentes de poder se necesitan abanicos que hacen ruido, entre mas rápido tenga que funcionar el abanico mas ruido hace. Si este es de mayor calidad, menos se va a calentar y será mas silencioso.

13 Proceso de Transformación de Energía
La fuente de poder es capaz de transformar la corriente de red eléctrica a una corriente de PC.

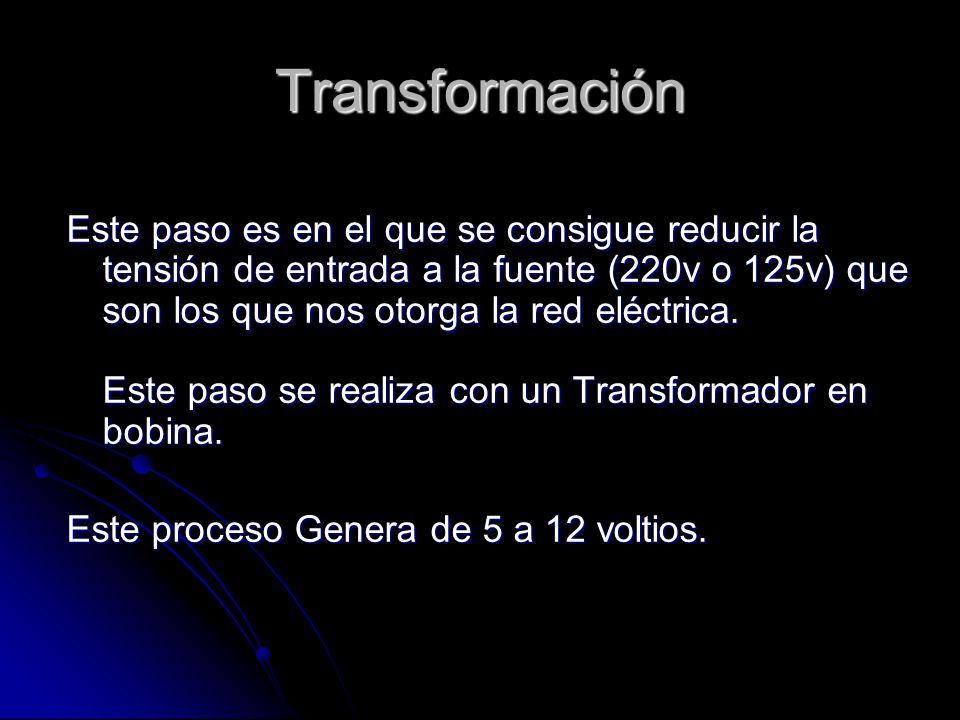

14 Transformación Este paso es en el que se consigue reducir la tensión de entrada a la fuente (220v o 125v) que son los que nos otorga la red eléctrica. Este paso se realiza con un Transformador en bobina. Este proceso Genera de 5 a 12 voltios.

15

16

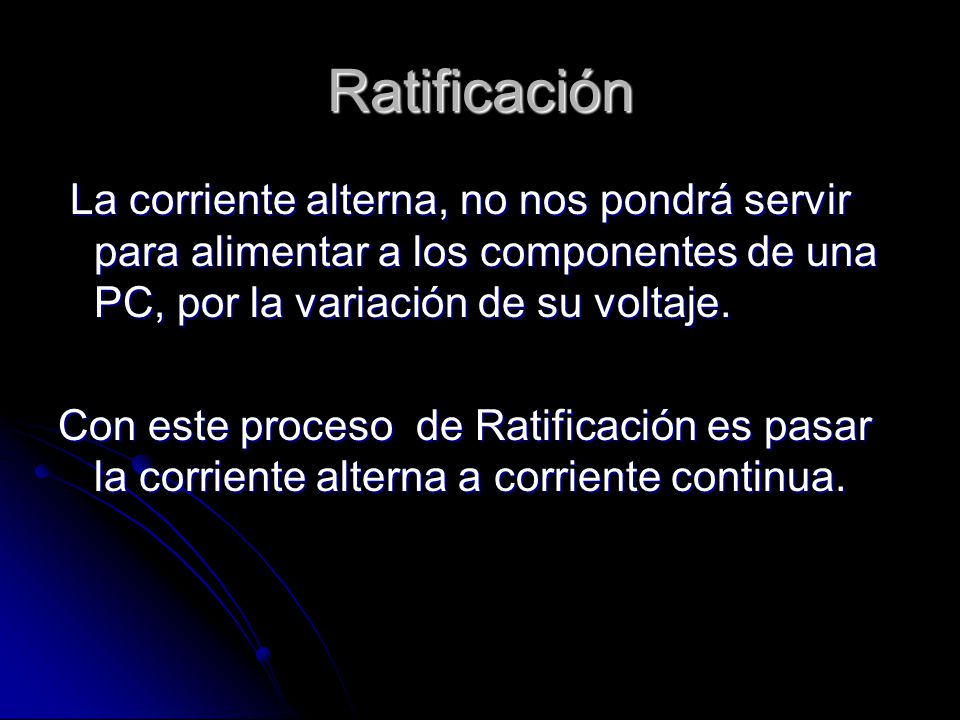

17 Ratificación La corriente alterna, no nos pondrá servir para alimentar a los componentes de una PC, por la variación de su voltaje. Con este proceso de Ratificación es pasar la corriente alterna a corriente continua.

18 Con esto se logra que el voltaje no baje de 0 voltios, y siempre se mantenga por encima de esta cifra.

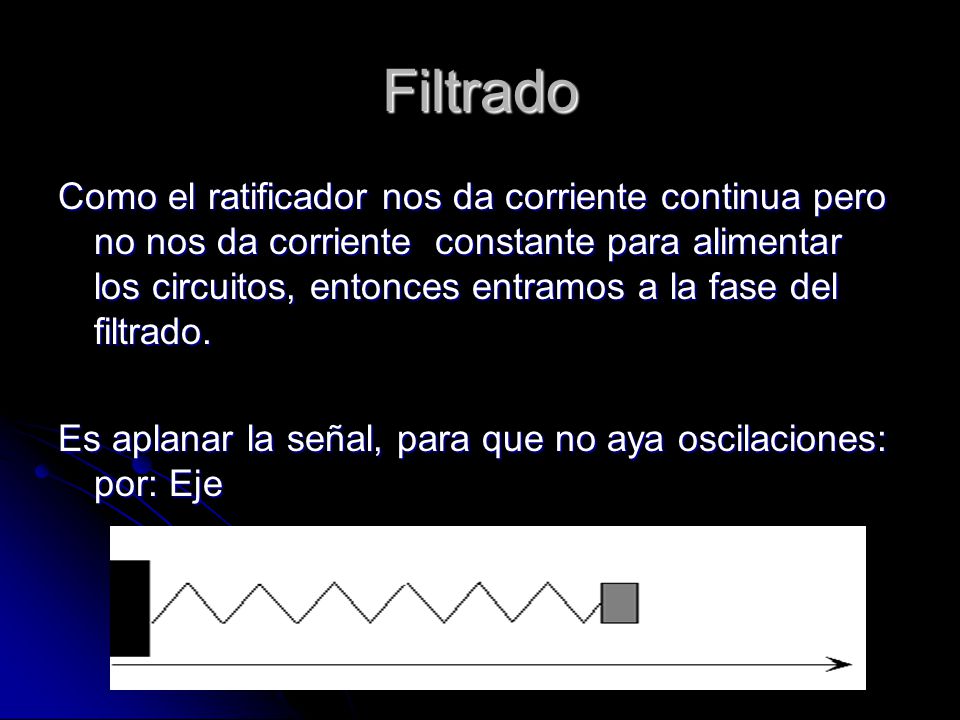

19 Filtrado Como el ratificador nos da corriente continua pero no nos da corriente constante para alimentar los circuitos, entonces entramos a la fase del filtrado. Es aplanar la señal, para que no aya oscilaciones: por: Eje

20 Para no tener problemas con las oscilaciones, se consigue con uno o varios condensadores, que retiene la corriente y la deja pasar lentamente para suavizar la corriente.

21

22 Estabilización Cuando ya el filtrado a hecho su proceso de tener la corriente eléctrica constante ahora hay que estabilizarla por completo. Eso se consigue con un regulador, para que cuando aumente o descienda la corriente de entrada ala fuente, no afecte la salida.

23 Regulador.

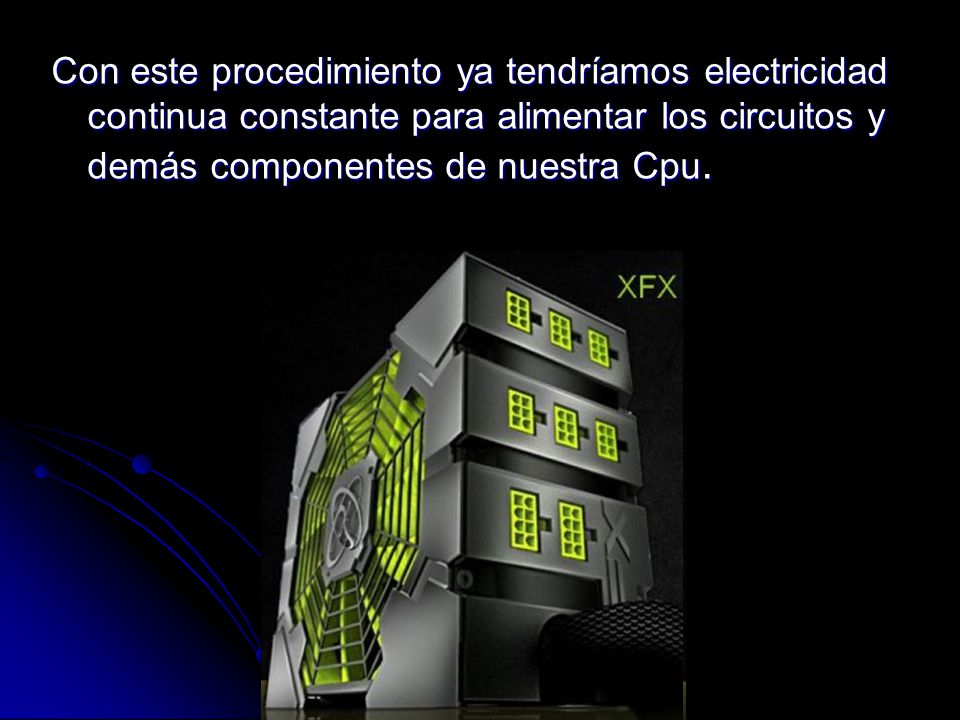

24 Con este procedimiento ya tendríamos electricidad continua constante para alimentar los circuitos y demás componentes de nuestra Cpu.

25 FIN Gracias
