Presentación del tema: "Universidad Nacional de San Juan Facultad de Arquitectura, Urbanismo y Diseño DIBUJO ARQUITECTONICO Equipo de Cátedra: Prof. Adjunto a Cargo Arq. Carlos."— Transcripción de la presentación:

1 Universidad Nacional de San Juan Facultad de Arquitectura, Urbanismo y Diseño DIBUJO ARQUITECTONICO Equipo de Cátedra: Prof. Adjunto a Cargo Arq. Carlos HERRERA Jefes de Trabajos Prácticos Comisión 1: Arq. Juan FAILLA Comisión 2: Arq. Analía CORREA Comisión 3: Arq. Sandra CHASCO Comisión 4: Arq. Militza LACIAR Comisión 5: Arq. Bruno GIANCOLA

2 http://www.faud.unsj.edu.ar/blog/dibujo-arquitectonico/

3 https://www.facebook.com/DARQFAUDUNSJ

4 Espacio Euclidiano -Geometría euclidiana Euclides matemático y geómetra griego, 300 a.C. "El Padre de la Geometría". GEOMETRIA DEL PLANO (X,Y) ESPACIO TRIDIMENSIONAL (X, Y, Z) Y X Z

5 Los fundamentos de la Geometría Triángulos, Paralelas, Álgebra geométrica, Circunferencia Figuras inscritas y circunscritas, semejantes y proporcionales Teoría de los números Geometría de los sólidos regulares (octaedro, hexaedro, dodecaedro, tetraedro e icosaedro)

6 Euclides demostró gráficamente el Teorema de Pitágoras: “el CUADRADO de la hipotenusa, es igual a la suma del CUADRADO de los catetos.

7 NOCIONES GEOMÉTRICAS 1-NOTACIONES: Puntos, rectas y planos Puntos: Se designan con letras mayúsculas de imprenta. Rectas: Se designan con letras minúsculas. Segmentos. Planos: Se designan con letras griegas. Semiplanos. 2-INTERSECCIONES: Dos Rectas: Un punto Dos Planos: Una recta. Una recta y un plano: Un punto 3-CONSTRUCCIONES: Una Recta y Un Punto : Definen un Plano. Un Segmento y Un Punto: Definen un SemiPlano. Dos Rectas: Definen un Plano.

8 PROYECCIÓN: Acción y efecto de proyectar; lanzar. Acción de proyectar imágenes sobre una pantalla. Operación cartográfica que permite representar el elipsoide terrestre sobre una superficie plana. ELEMENTOS NECESARIOS PARA LA PROYECCIÓN Plano de Proyección Centro de Proyección en el Infinito A B C D Objeto a Proyectar A´ B´ C´ D´ Imagen Proyectada

9 LAS PROYECCIONES O PERSPECTIVAS AXONOMÉTRICAS 1- Dibujos infantiles. Familiaridad. 3- No hay un punto local de observación. La dirección de la vista está implícita. 4- Reversibilidad de la imagen, abstracción y ambigüedad. AXONOMETRÍA axo + metría eje + medida 8- Repeticiones / Divisiones de segmentos. 2- Campo Gráfico Homogéneo. Ilimitado – Relación Escala/Tamaño dibujo. 7- Paralelismo en el espacio / Paralelismo en la gráfica. 6- Utilización de coordenadas (x,y, z). 9- Permanencia y/o Alteraciones de ángulos y superficies. 5- Medición de segmentos paralelos a ejes X, Y, Z, con reducciones según el tipo de axonométrica.

10 1- Dibujos infantiles. Familiaridad. Tamaños Distancias (Cerca –Lejos) Recorridos Volúmenes

11 2- Campo Gráfico Homogéneo. Ilimitado – Relación Escala/Tamaño dibujo. 3- La dirección de la vista está implícita.

12 2- Campo Gráfico Homogéneo. Ilimitado – Relación Escala/Tamaño dibujo. 3- La dirección de la vista está implícita.

13 4- Reversibilidad de la imagen, ambigüedad.

14 Subiendo y Bajando - M.C. Escher (1958) www.mcescher.com Beldevere - M.C. Escher (1960) 4- Reversibilidad de la imagen, ambigüedad.

15

16

17

18 Sobre PLANO FRONTAL Tipos de Axonométricas Sobre PLANO DE BASEISOMETRICA 45º 1/2 1 1 30º60º 90º 1 1 3/4 30º 120º 1 1 1 5- Medición de segmentos paralelos a ejes X, Y, Z, con reducciones según el tipo de axonométrica. Y X Z Y X Z Y X Z

19 6- Utilización de coordenadas (X, Y, Z). Y X Z

20 7- Paralelismo en el espacio / Paralelismo en la gráfica. Y X Z

21 a 8- Repeticiones / Divisiones de segmentos. a a a a b b b

22 a b a a a b b b c c c c

23 Sobre PLANO FRONTAL Tipos de Axonométricas Sobre PLANO DE BASEISOMETRICA 45º 1/2 1 1 30º60º 90º 1 1 3/4 30º 120º 1 1 1 Y X Z Y X Z Y X Z 9- Permanencia y/o Alteraciones de ángulos y superficies.

24 PRACTICO N°2 LA ARQUITECTURA COMO OBJETO PROYECCIONES AXONOMÉTRICAS Práctica Áulica Axonométrica sobre PLANO DE BASE Actividad Obligatoria Asistencia: Control y Visado al cierre de la jornada Entrega: Miércoles 22 Abril

25 PRACTICA CON ELEMENTOS DE PRECISIÓN - DISFRUTE LA PRÁCTICA COMO INSTANCIA DE APRENDIZAJE - FORMATO A4 y 35 x 50 cm. PAPEL OPACO - UNA HOJA POR DIBUJO. - ESCUADRAS Y ESCALÍMETRO. - LÁPIZ HB, 2 mm - UTILICE JERARQUÍAS DE LÍNEAS (AUXILIARES, DEFINITIVAS, VISIBLES, NO VISIBLES) - LIMPIEZA, PROLIJIDAD Y PRECISIÓN. - NO GRISADO, NO RAYADO, NO TEXTURADO. Realice los siguientes EJERCICIOS respetando las siguientes CONDICIONES:

26 Sobre PLANO FRONTAL o Caballera (Reducida) Perspectiva Axonométrica 45º 10 cm 10 cm Coeficientes de Reducciones Eje Horizontal Y: 1 (Sin reducción) Eje Horizontal X: 1/2 (reducción a la mitad) Eje Vertical Z: 1 (Sin reducción) 45º 10 cm 15 cm 10 cm Cubo: 10 cm de lado Prisma: Base cuadrada 10 cm de lado 15 cm de altura Ejercicios 1 / 2 – FORMATO A4 10 cm Entrega: Miércoles 22 Abril Nota: Las dimensiones acotadas corresponden a las medidas reales de los objetos representados. 45º 1/2 1 1 Y X Z

27 45º 20 cm 10 cm 45º 20 cm 10 cm Nota: Las dimensiones acotadas corresponden a las medidas reales de los objetos representados. Cilindro: 10 cm de diámetro 20 cm de largo Prisma: Frente triangular equilátero 10 cm de lado 20 cm de largo Ejercicios 3 / 4 - FORMATO A4 Sobre PLANO FRONTAL o Caballera (Reducida) Perspectiva Axonométrica Entrega: Miércoles 22 Abril Coeficientes de Reducciones Eje Horizontal Y: 1 (Sin reducción) Eje Horizontal X: 1/2 (reducción a la mitad) Eje Vertical Z: 1 (Sin reducción) 45º 1/2 1 1 Y X Z

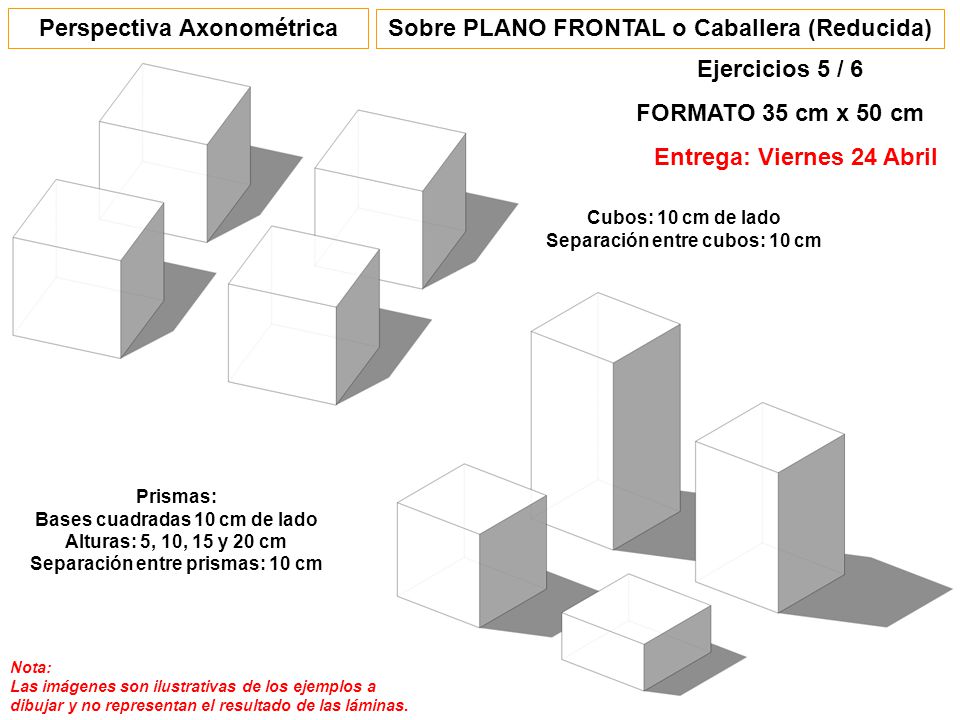

28 Cubos: 10 cm de lado Separación entre cubos: 10 cm Prismas: Bases cuadradas 10 cm de lado Alturas: 5, 10, 15 y 20 cm Separación entre prismas: 10 cm Ejercicios 5 / 6 FORMATO 35 cm x 50 cm Entrega: Viernes 24 Abril Sobre PLANO FRONTAL o Caballera (Reducida) Perspectiva Axonométrica Nota: Las imágenes son ilustrativas de los ejemplos a dibujar y no representan el resultado de las láminas.

29 Prismas: Bases cuadradas 10 cm de lado Alturas: 5, 10, 15 y 20 cm Ejercicios 7 / 8 FORMATO A3 Entrega: Viernes 24 Abril Sobre PLANO FRONTAL o Caballera (Reducida) Perspectiva Axonométrica Nota: Las imágenes son ilustrativas de los ejemplos a dibujar y no representan el resultado de las láminas.

30 Prismas: Bases cuadradas 10 cm de lado Altura: 20 cm Ejercicios 9 / 10 FORMATO A3 Entrega: Viernes 24 Abril Sobre PLANO FRONTAL o Caballera (Reducida) Perspectiva Axonométrica Nota: Las imágenes son ilustrativas de los ejemplos a dibujar y no representan el resultado de las láminas.
