1 XILINX SPARTAN 3

2 ÍNDICE Introducción general Arquitectura Familia Spartan3
Bloque de entrada y salida (IOB) Interconexiones Bloques de memoria Multiplicadores Digital Clock Manager (DCM) Configuración

3 INTRODUCCIÓN GENERAL Plataforma Spartan 3A-I/O optimizada
TRES FAMILIAS DE SPARTAN-3 GENERACIÓN 90nm Plataforma Spartan 3A-I/O optimizada Plataforma Spartan 3E-Lógica optimizada Plataforma Spartan-3

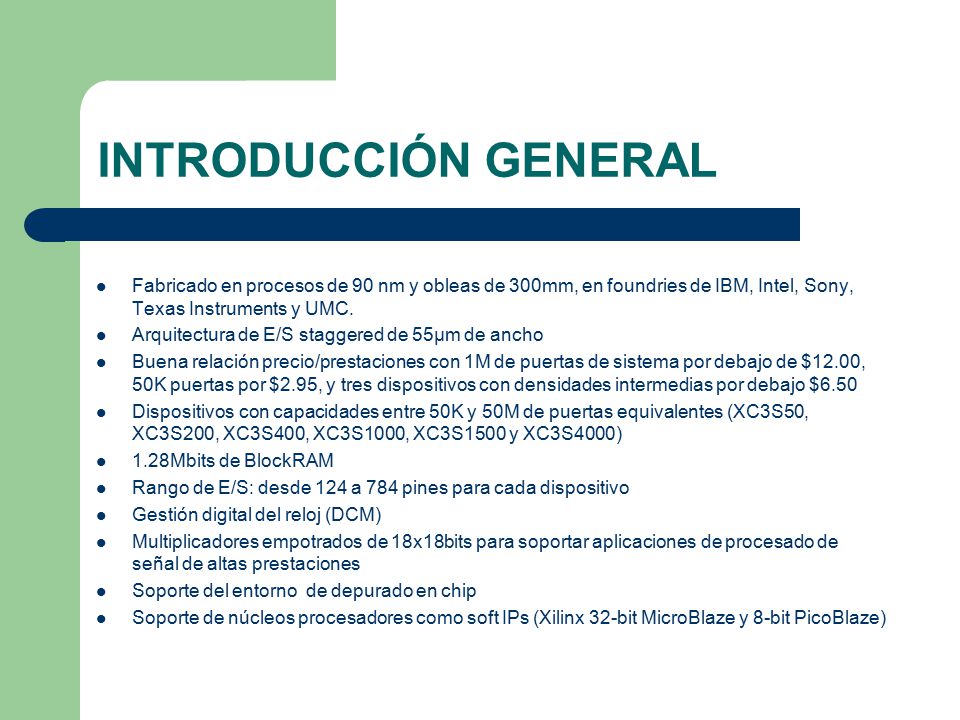

4 INTRODUCCIÓN GENERAL Fabricado en procesos de 90 nm y obleas de 300mm, en foundries de IBM, Intel, Sony, Texas Instruments y UMC. Arquitectura de E/S staggered de 55µm de ancho Buena relación precio/prestaciones con 1M de puertas de sistema por debajo de $12.00, 50K puertas por $2.95, y tres dispositivos con densidades intermedias por debajo $6.50 Dispositivos con capacidades entre 50K y 50M de puertas equivalentes (XC3S50, XC3S200, XC3S400, XC3S1000, XC3S1500 y XC3S4000) 1.28Mbits de BlockRAM Rango de E/S: desde 124 a 784 pines para cada dispositivo Gestión digital del reloj (DCM) Multiplicadores empotrados de 18x18bits para soportar aplicaciones de procesado de señal de altas prestaciones Soporte del entorno de depurado en chip Soporte de núcleos procesadores como soft IPs (Xilinx 32-bit MicroBlaze y 8-bit PicoBlaze)

5 INTRODUCCIÓN GENERAL Recursos lógicos: Jerarquía de memoria
Presencia de multiplexores con un número elevado de entradas Abundancia de registros y generadores de funciones en los Slices/CLBs Multiplicador de 18x18bits Lógica JTAG compatible con los estándares IEEE /1532 Jerarquía de memoria 8 líneas de reloj Densidades de de células lógicas Frecuencia máxima de reloj de 326 MHz Tres tensiones de alimentación:1.2V para el core, 1.2V a 3.3 V para E/S, y 2.5 V para las funciones especiales Hasta 784 E/S con una tasa de transferencia de 622Mb/s, soporte de diferentes especificaciones estándares de E/S (LVDS, DCI, DDR)

6 ARQUITECTURA FAMILIA SPARTAN3
XILINX SPARTAN3:CLBs

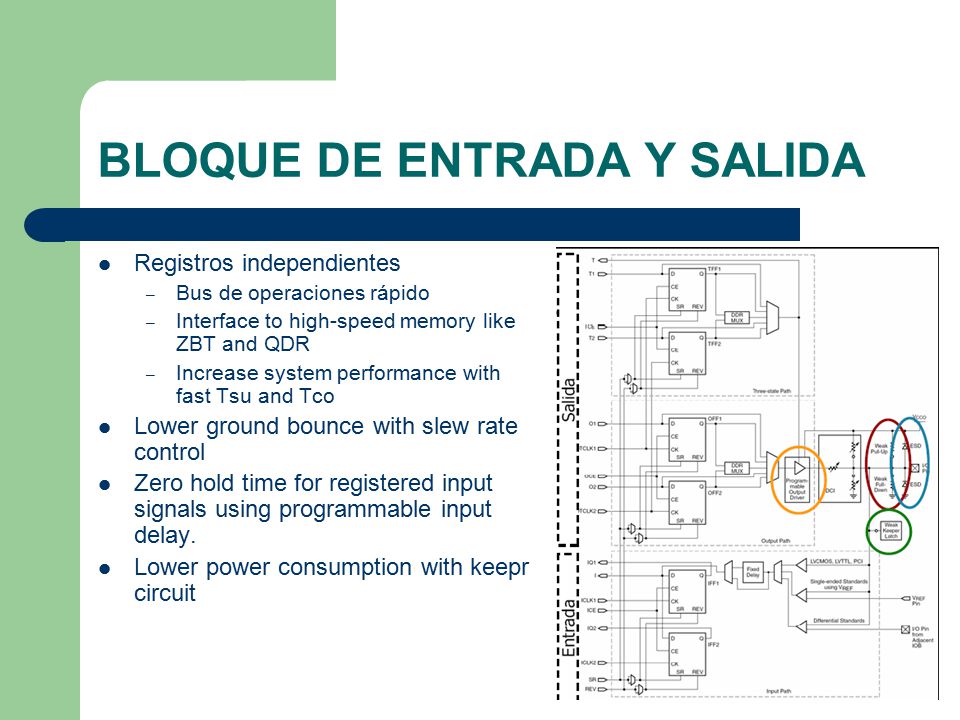

7 BLOQUE DE ENTRADA Y SALIDA
Registros independientes Bus de operaciones rápido Interface to high-speed memory like ZBT and QDR Increase system performance with fast Tsu and Tco Lower ground bounce with slew rate control Zero hold time for registered input signals using programmable input delay. Lower power consumption with keepr circuit

8 INTERCONEXIONES

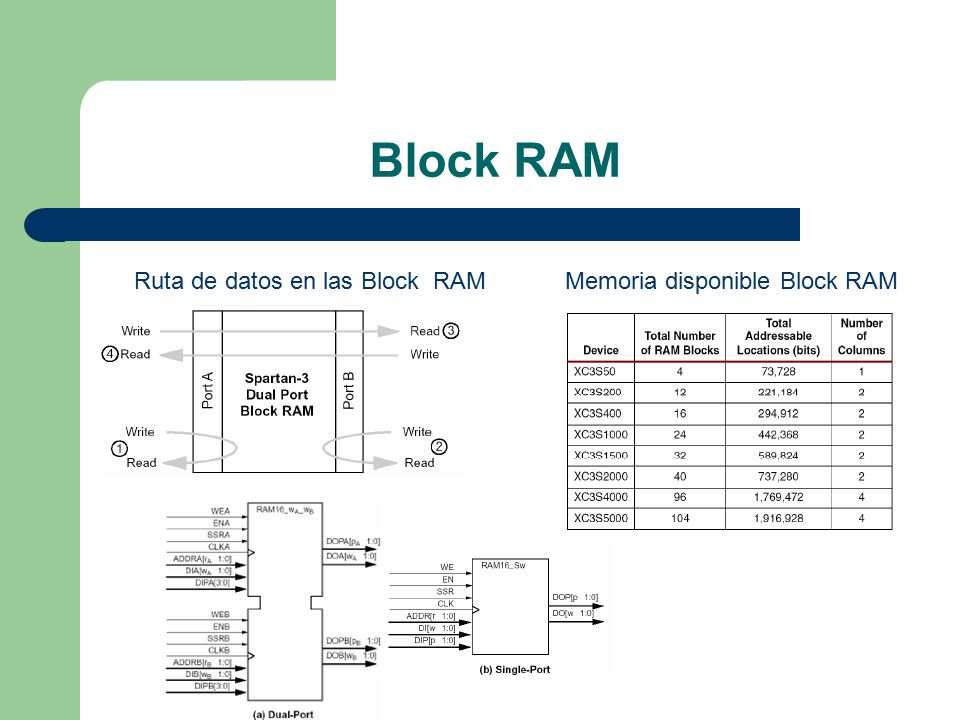

9 Block RAM Ruta de datos en las Block RAM Memoria disponible Block RAM

10 MULTIPLICADORES

11 GESTIÓN DEL RELOJ Digital Clock Manager (DCM) Delay-Locked Loop (DLL)

12 CONFIGURACIÓN DEL RELOJ
