Problema del Cubo Resistivo

Presentación del tema: "Problema del Cubo Resistivo"— Transcripción de la presentación:

1 Solución al Problema del Cubo Resistivo utilizando combinación de resistencias

2 Problema del Cubo Resistivo

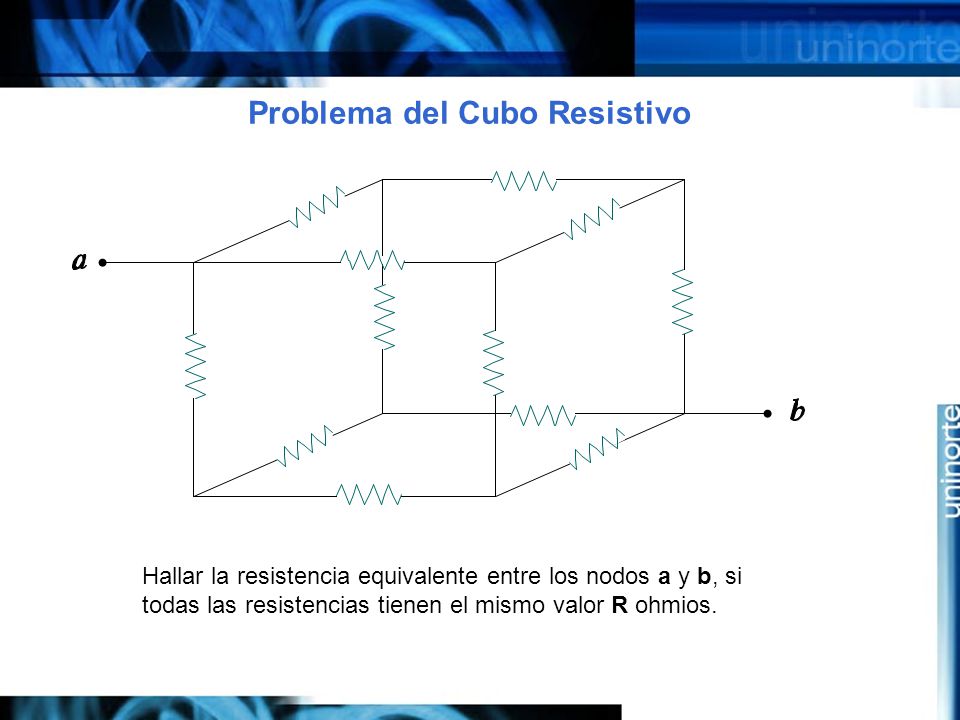

Hallar la resistencia equivalente entre los nodos a y b, si todas las resistencias tienen el mismo valor R ohmios.

3 Una solución utilizando combinación de resistencias

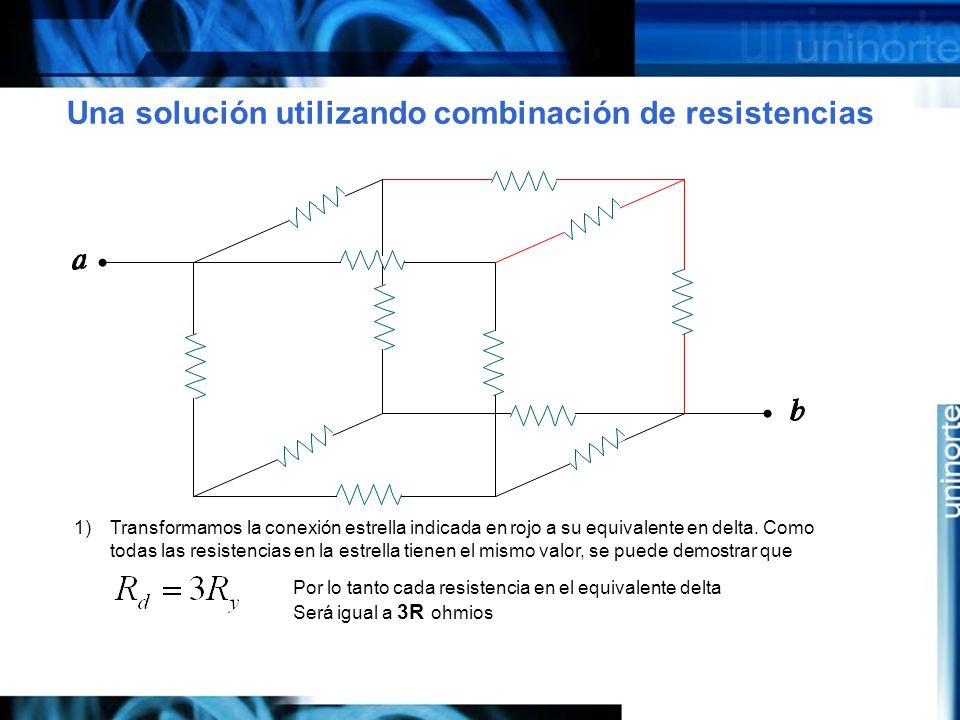

Transformamos la conexión estrella indicada en rojo a su equivalente en delta. Como todas las resistencias en la estrella tienen el mismo valor, se puede demostrar que Por lo tanto cada resistencia en el equivalente delta Será igual a 3R ohmios

4 Una solución utilizando combinación de resistencias
2) Ahora transformamos la conexión estrella indicada en rojo a su equivalente en delta. En este caso cada resistencia en el equivalente delta será igual a 3R ohmios

5 Una solución utilizando combinación de resistencias

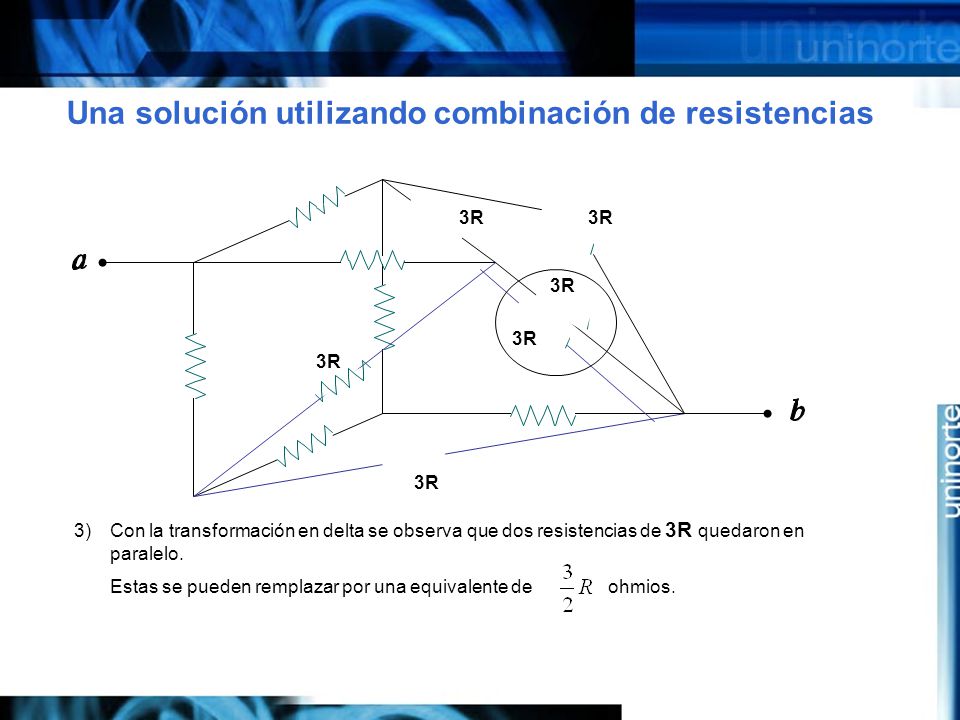

Con la transformación en delta se observa que dos resistencias de 3R quedaron en paralelo. Estas se pueden remplazar por una equivalente de ohmios.

6 Una solución utilizando combinación de resistencias

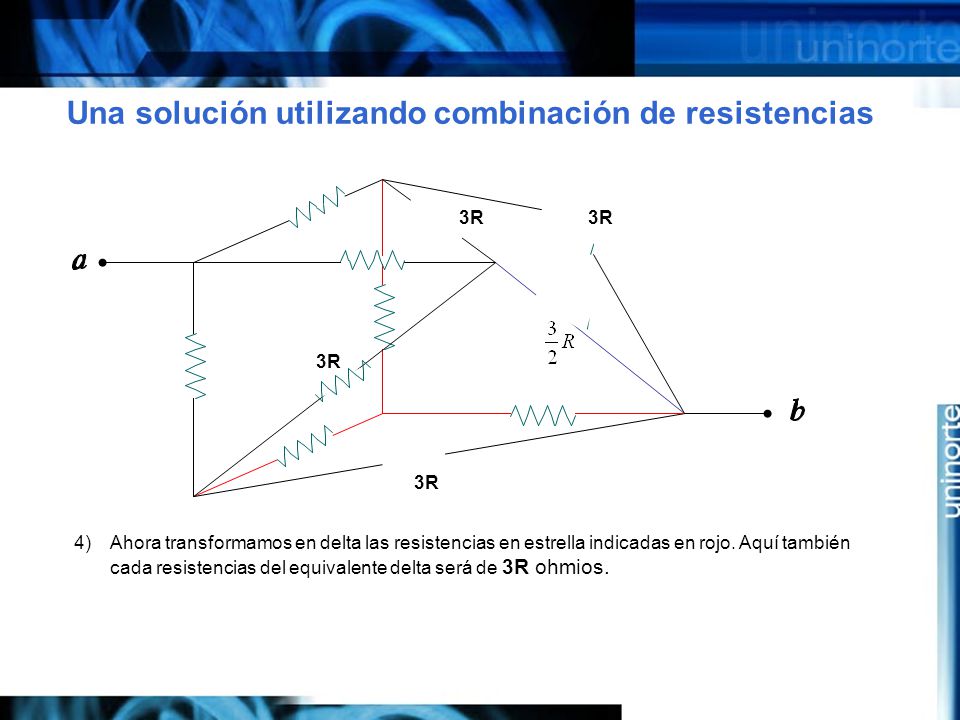

4) Ahora transformamos en delta las resistencias en estrella indicadas en rojo. Aquí también cada resistencias del equivalente delta será de 3R ohmios.

7 Una solución utilizando combinación de resistencias
Resistencias en paralelo 3R 3R 3R 3R 3R Ahora hay dos juegos de resistencias de 3R en paralelo. se remplazan cada una por su equivalente de ohmios, y la red queda como en la siguiente gráfica.

8 Una solución utilizando combinación de resistencias

9 Una solución utilizando combinación de resistencias

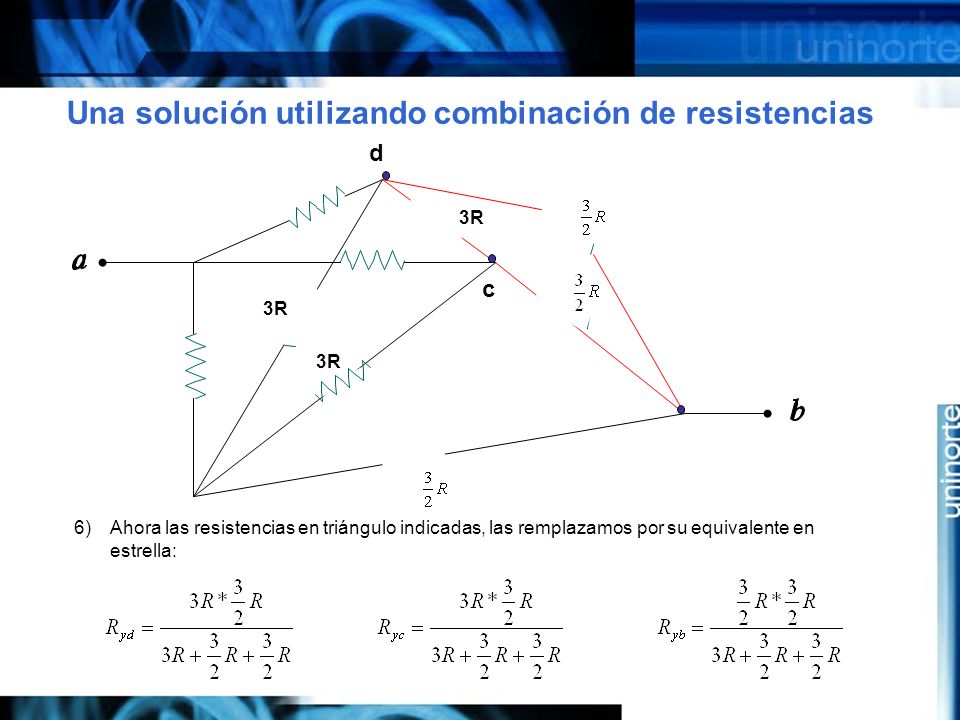

6) Ahora las resistencias en triángulo indicadas, las remplazamos por su equivalente en estrella:

10 Una solución utilizando combinación de resistencias
El equivalente en estrella de la delta anterior queda como se muestra en la figura.

11 Una solución utilizando combinación de resistencias

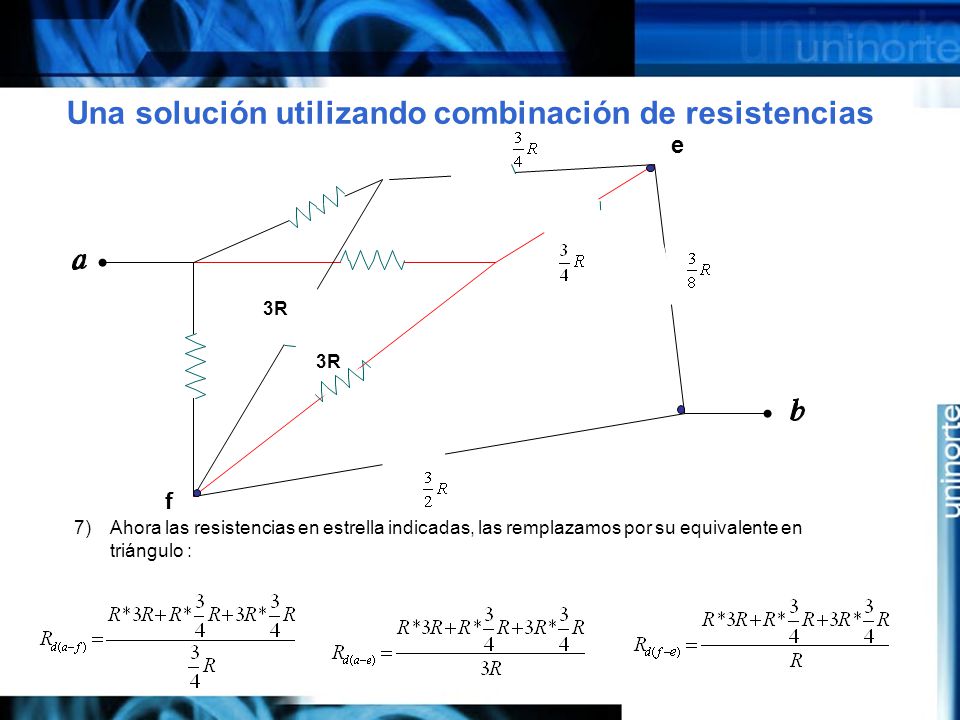

f 7) Ahora las resistencias en estrella indicadas, las remplazamos por su equivalente en triángulo :

12 Una solución utilizando combinación de resistencias

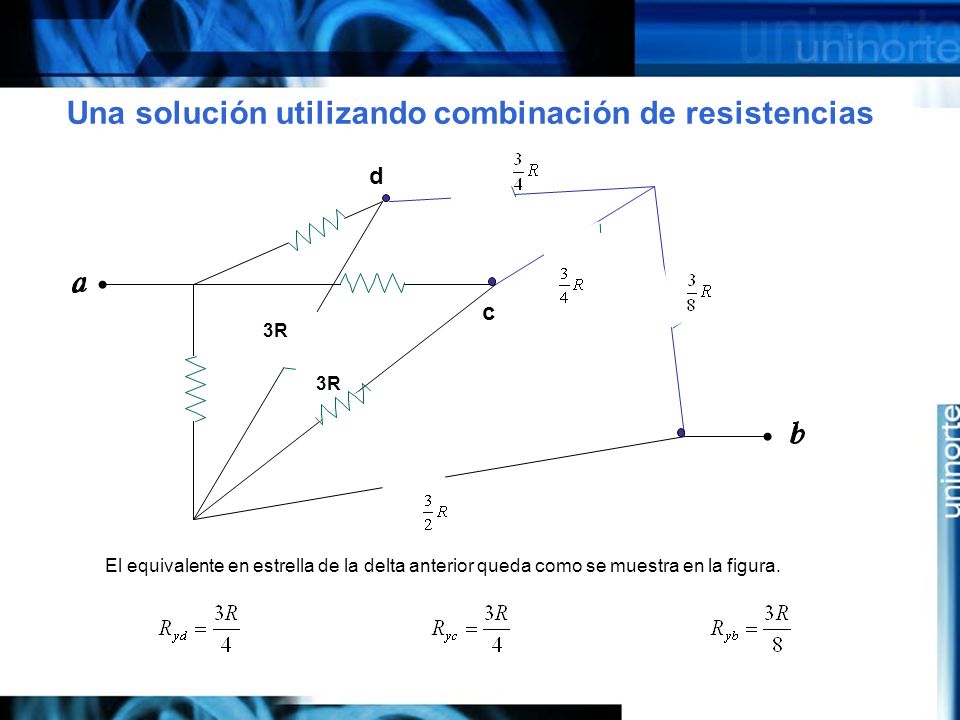

f El equivalente en delta de la estrella anterior queda como se muestra en la figura.

13 Una solución utilizando combinación de resistencias

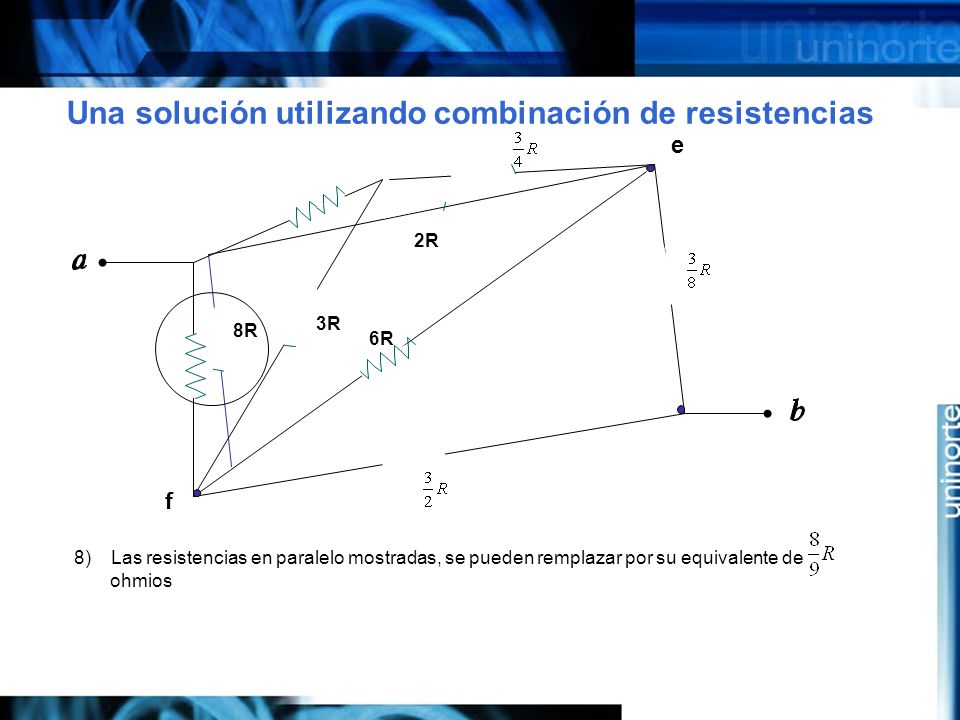

f 8) Las resistencias en paralelo mostradas, se pueden remplazar por su equivalente de ohmios

14 Una solución utilizando combinación de resistencias
g 2R 3R 6R 9) Las resistencias en delta indicadas las remplazamos por su equivalente en estrella:

15 Una solución utilizando combinación de resistencias
g 3R 6R El equivalente en estrella de la delta anterior queda como se muestra en la figura.

16 Una solución utilizando combinación de resistencias

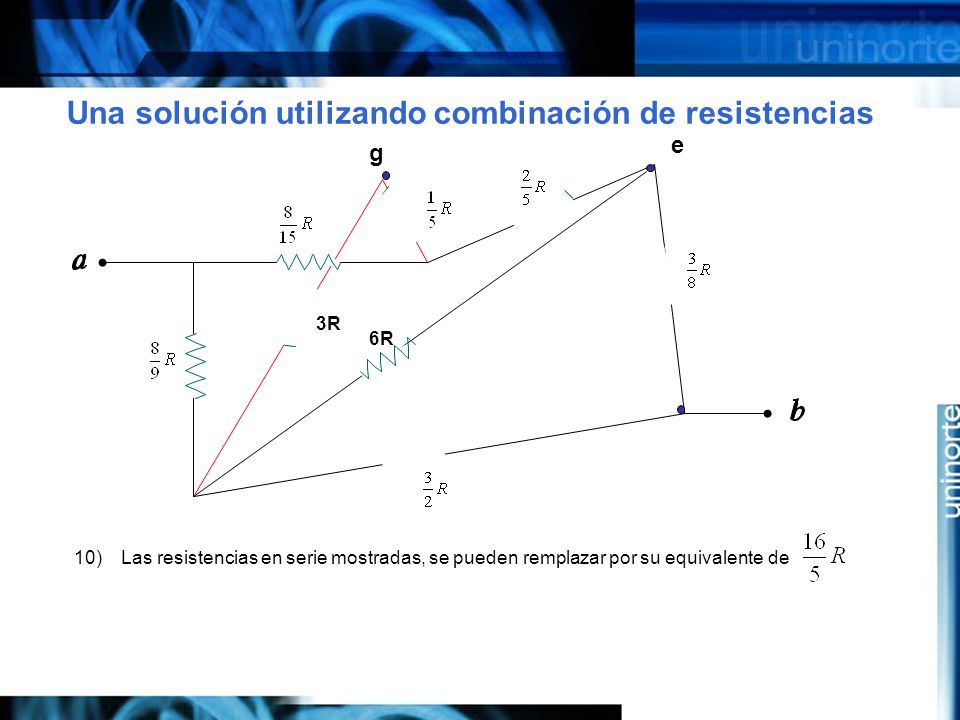

g 3R 6R 10) Las resistencias en serie mostradas, se pueden remplazar por su equivalente de

17 Una solución utilizando combinación de resistencias
h 6R i 11) Las resistencias en delta indicadas las remplazamos por su equivalente en estrella:

18 Una solución utilizando combinación de resistencias

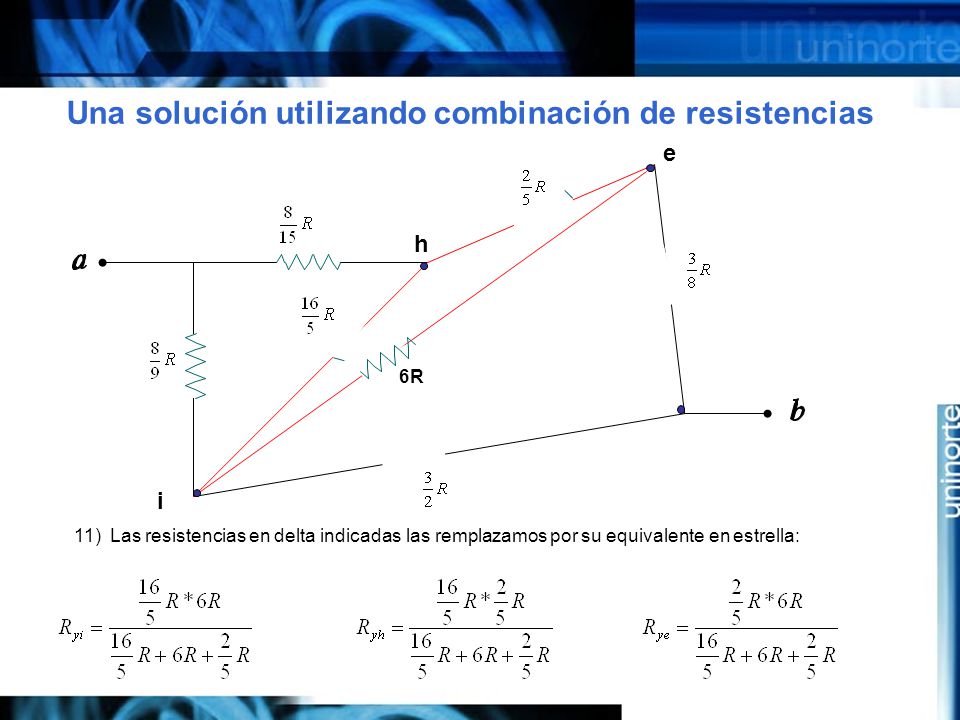

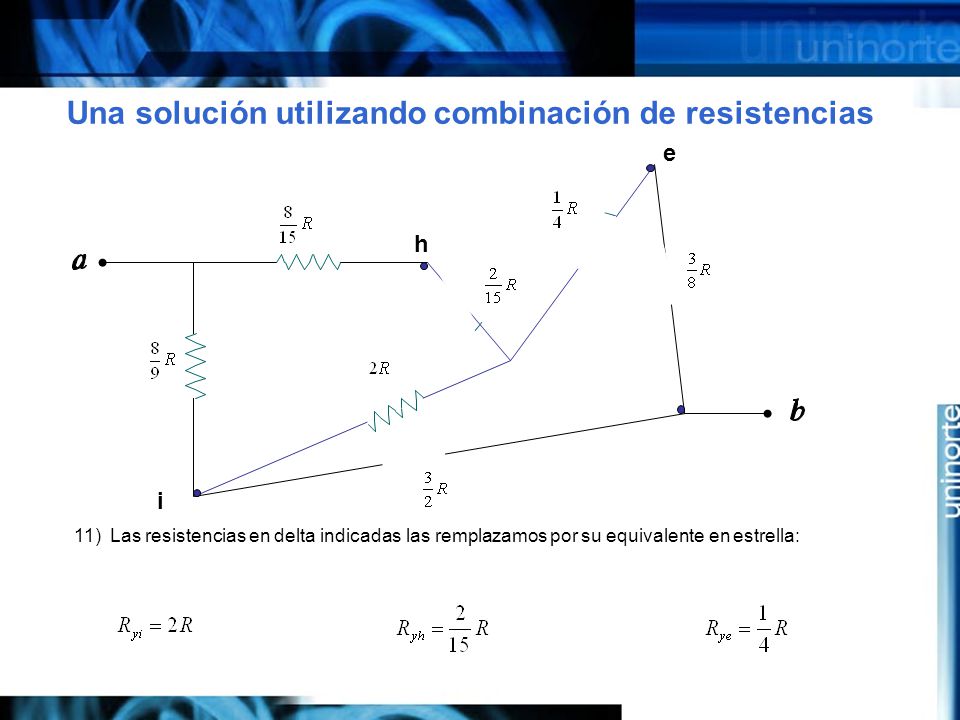

h i 11) Las resistencias en delta indicadas las remplazamos por su equivalente en estrella:

19 Una solución utilizando combinación de resistencias
h i 12) Las resistencias en serie se remplazan por sus equivalentes respectivas:

20 Una solución utilizando combinación de resistencias
k i 13) Las resistencias en delta indicadas las remplazamos por su equivalente en estrella:

21 Una solución utilizando combinación de resistencias

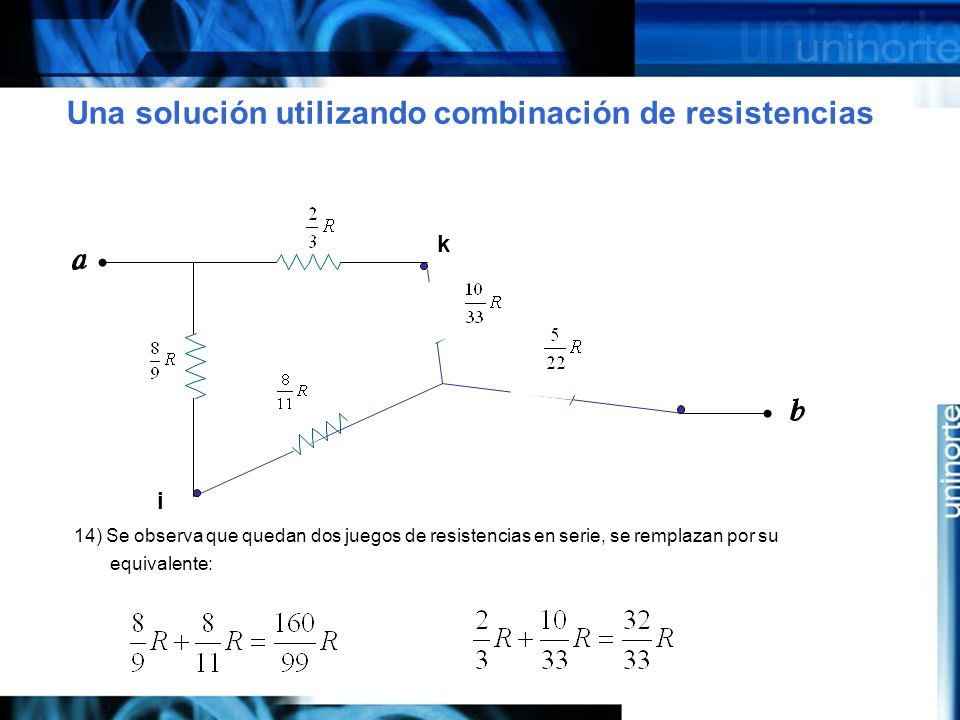

k i 14) Se observa que quedan dos juegos de resistencias en serie, se remplazan por su equivalente:

22 Una solución utilizando combinación de resistencias

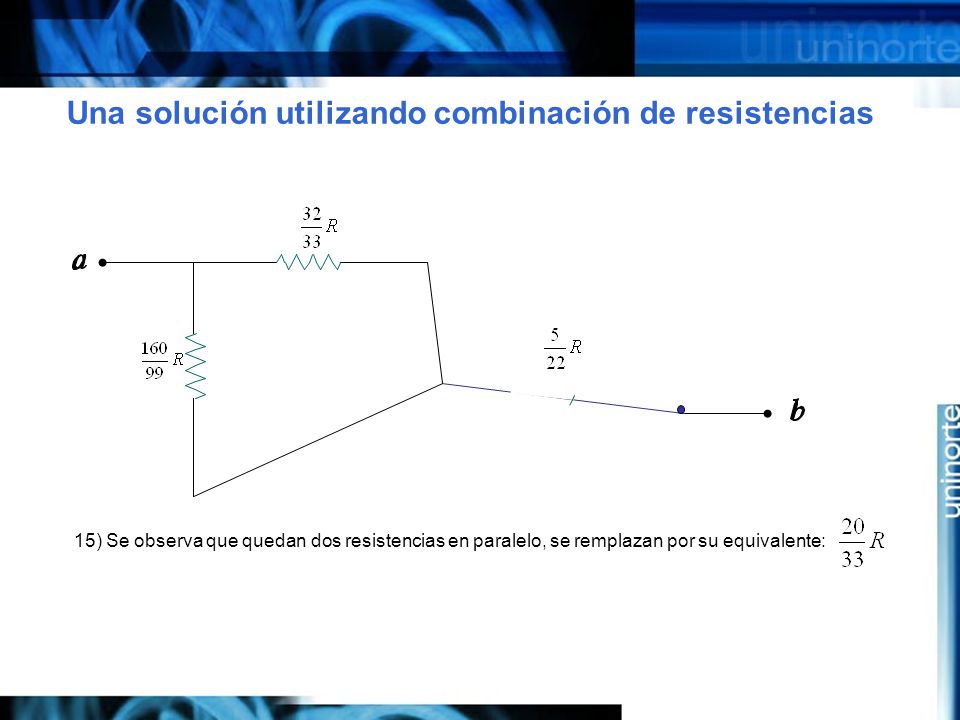

15) Se observa que quedan dos resistencias en paralelo, se remplazan por su equivalente:

23 Una solución utilizando combinación de resistencias

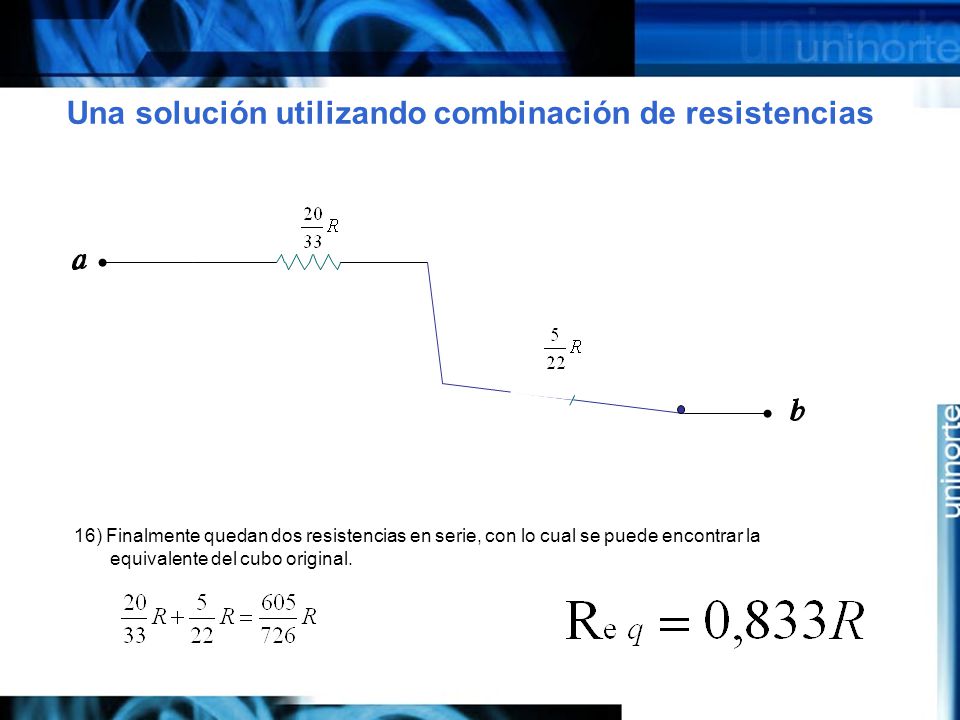

16) Finalmente quedan dos resistencias en serie, con lo cual se puede encontrar la equivalente del cubo original.
