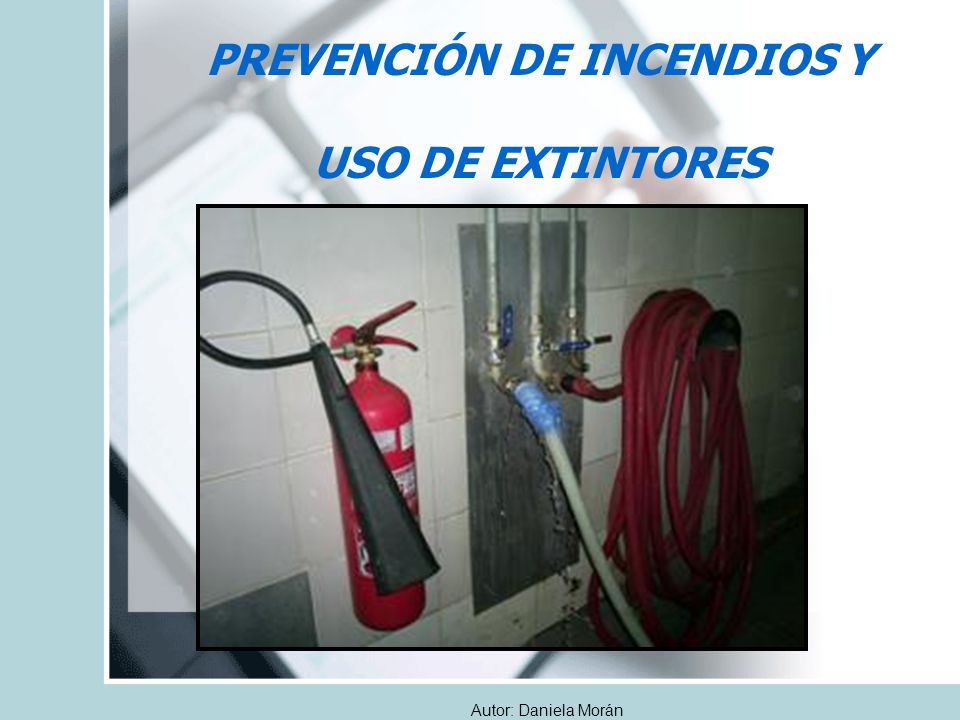

1 PREVENCIÓN DE INCENDIOS Y USO DE EXTINTORES
Autor: Daniela Morán

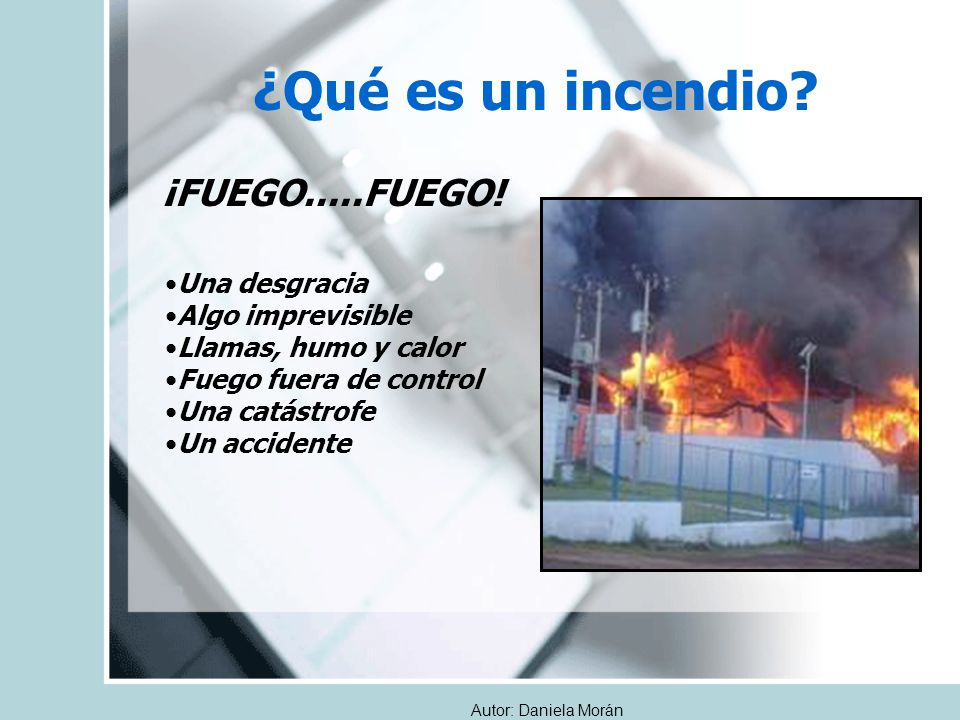

2 ¿Qué es un incendio? ¡FUEGO.....FUEGO! Una desgracia Algo imprevisible
Llamas, humo y calor Fuego fuera de control Una catástrofe Un accidente Autor: Daniela Morán

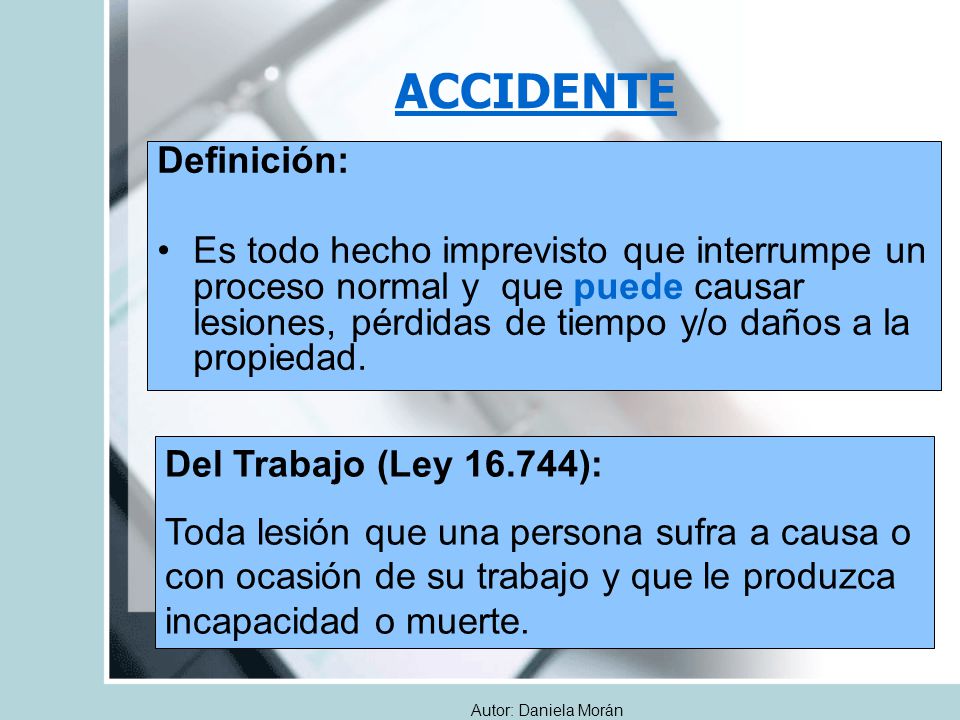

3 ACCIDENTE Definición:
Es todo hecho imprevisto que interrumpe un proceso normal y que puede causar lesiones, pérdidas de tiempo y/o daños a la propiedad. Del Trabajo (Ley ): Toda lesión que una persona sufra a causa o con ocasión de su trabajo y que le produzca incapacidad o muerte. Autor: Daniela Morán

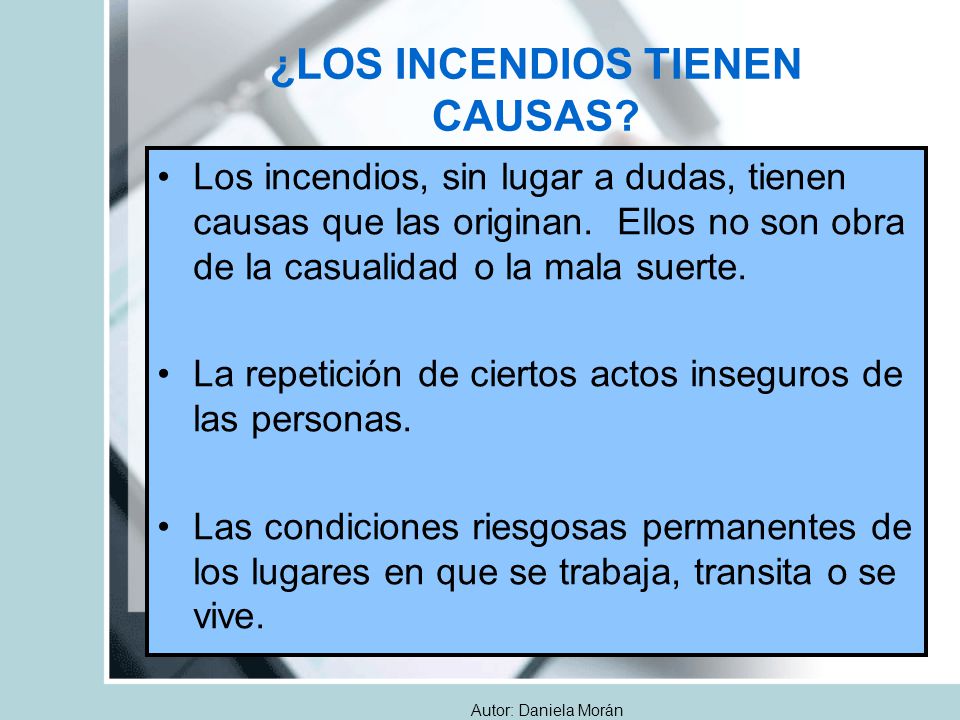

4 ¿LOS INCENDIOS TIENEN CAUSAS?
Los incendios, sin lugar a dudas, tienen causas que las originan. Ellos no son obra de la casualidad o la mala suerte. La repetición de ciertos actos inseguros de las personas. Las condiciones riesgosas permanentes de los lugares en que se trabaja, transita o se vive. Autor: Daniela Morán

5 FACTORES PERSONALES No Sabe No Puede No Quiere Autor: Daniela Morán

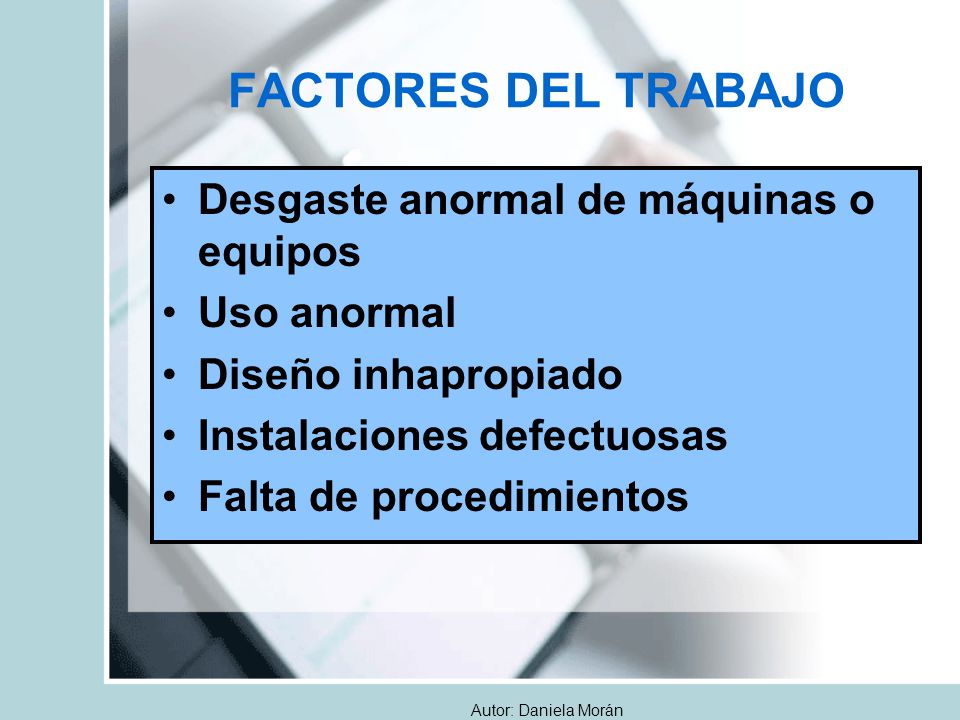

6 FACTORES DEL TRABAJO Desgaste anormal de máquinas o equipos
Uso anormal Diseño inhapropiado Instalaciones defectuosas Falta de procedimientos Autor: Daniela Morán

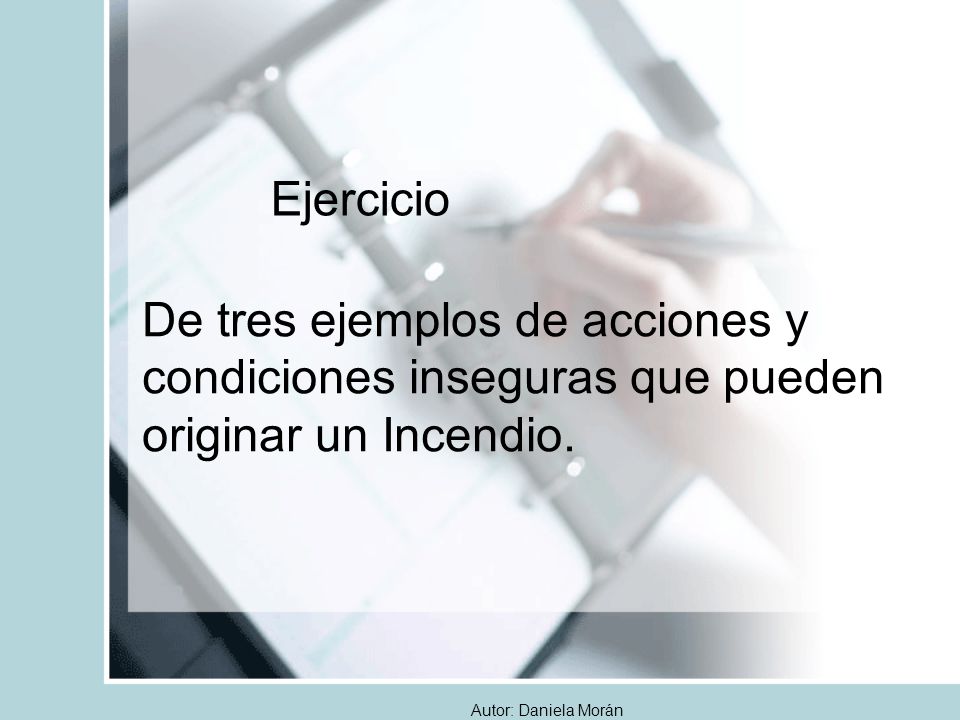

7 Ejercicio De tres ejemplos de acciones y condiciones inseguras que pueden originar un Incendio. Autor: Daniela Morán

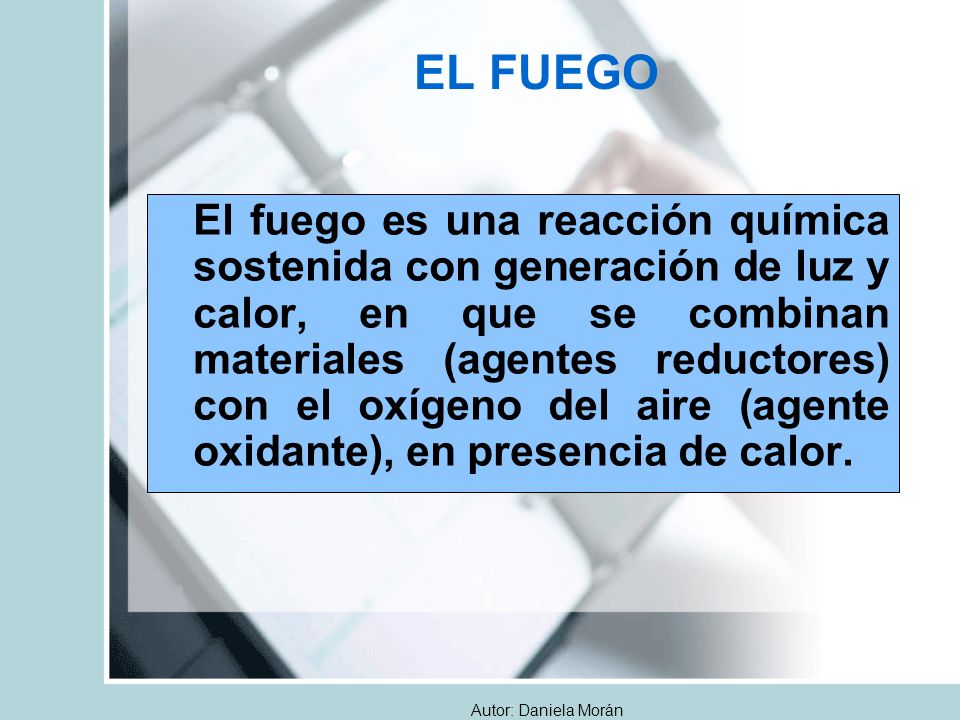

8 EL FUEGO El fuego es una reacción química sostenida con generación de luz y calor, en que se combinan materiales (agentes reductores) con el oxígeno del aire (agente oxidante), en presencia de calor. Autor: Daniela Morán

9 Para que un material entre en combustión se necesita ciertas condiciones
Tener suficiente oxígeno exista material combustible una fuente de calor Ejercicio Identifique diferentes componentes combustibles en la sala de clases ¿Por qué no hay un fuego en la sala de clases? Autor: Daniela Morán

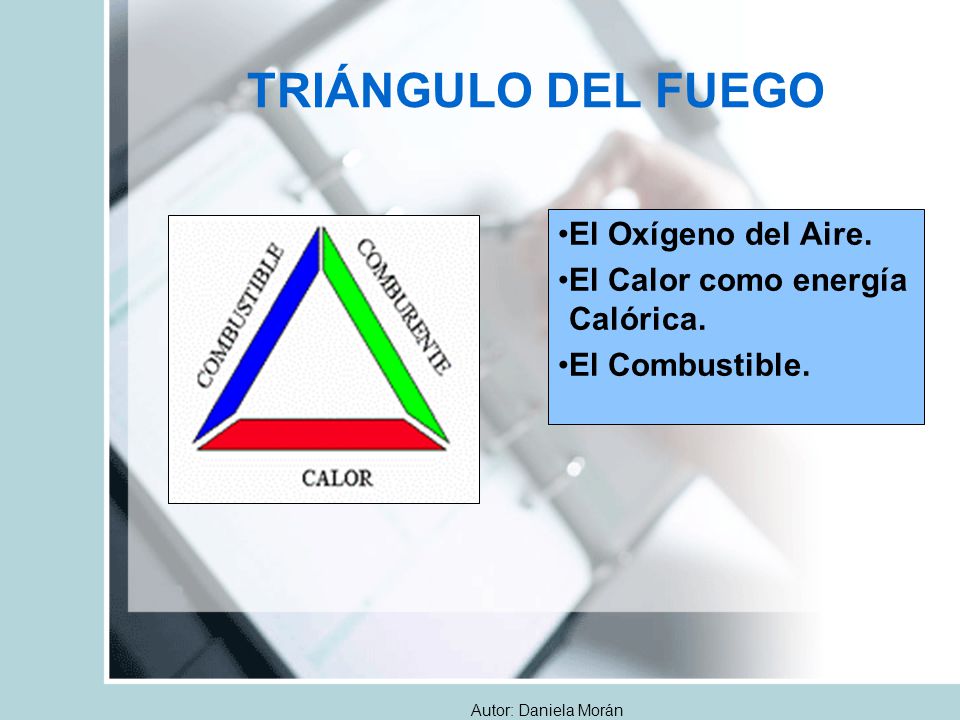

10 TRIÁNGULO DEL FUEGO El Oxígeno del Aire.
El Calor como energía Calórica. El Combustible. Autor: Daniela Morán

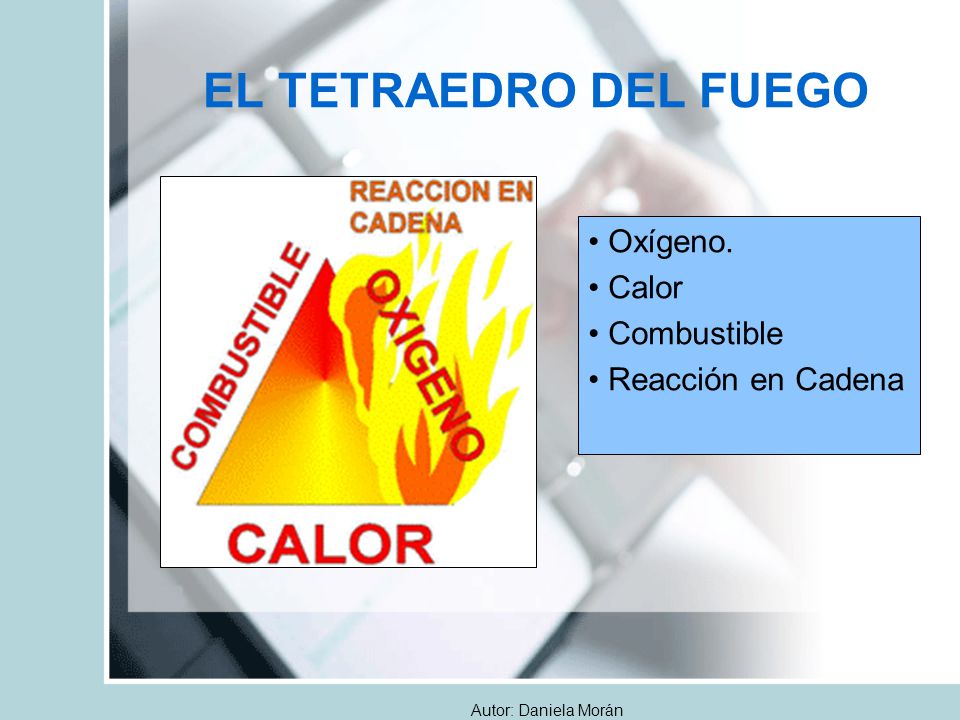

11 EL TETRAEDRO DEL FUEGO Oxígeno. Calor Combustible Reacción en Cadena
Autor: Daniela Morán

12 ESTADO FÍSICO DEL COMBUSTIBLE
Sólido. Líquido Gaseoso Autor: Daniela Morán

13 LOS LÍQUIDOS Y GASES SIEMPRE ARDEN CON LLAMAS
para que se inicie la combustión, es necesario que los materiales se encuentren en forma de gases o vapores, puesto que son éstos los que arden. Ejercicio ¿QUÉ INFLAMABLES CONOCE USTED? Autor: Daniela Morán

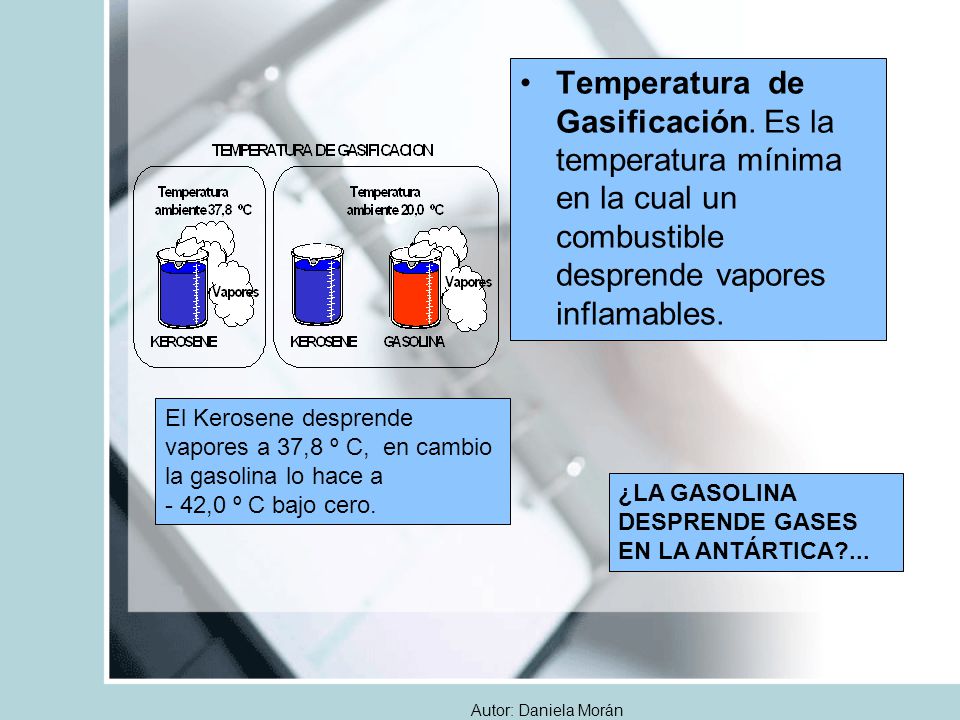

14 Temperatura de Gasificación
Temperatura de Gasificación. Es la temperatura mínima en la cual un combustible desprende vapores inflamables. El Kerosene desprende vapores a 37,8 º C, en cambio la gasolina lo hace a - 42,0 º C bajo cero. ¿LA GASOLINA DESPRENDE GASES EN LA ANTÁRTICA?... Autor: Daniela Morán

15 Temperatura de Ignición
Temperatura de Ignición. Es la temperatura mínima en la cual un combustible empieza a arder en una combustión sostenida. Autor: Daniela Morán

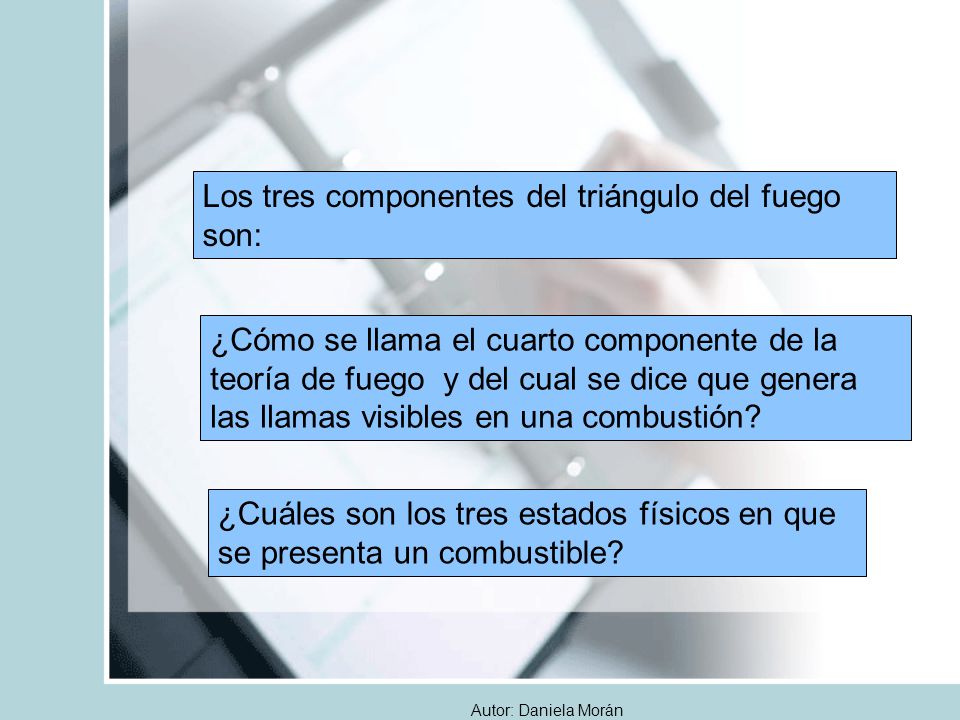

16 Los tres componentes del triángulo del fuego son:
¿Cómo se llama el cuarto componente de la teoría de fuego y del cual se dice que genera las llamas visibles en una combustión? ¿Cuáles son los tres estados físicos en que se presenta un combustible? Autor: Daniela Morán

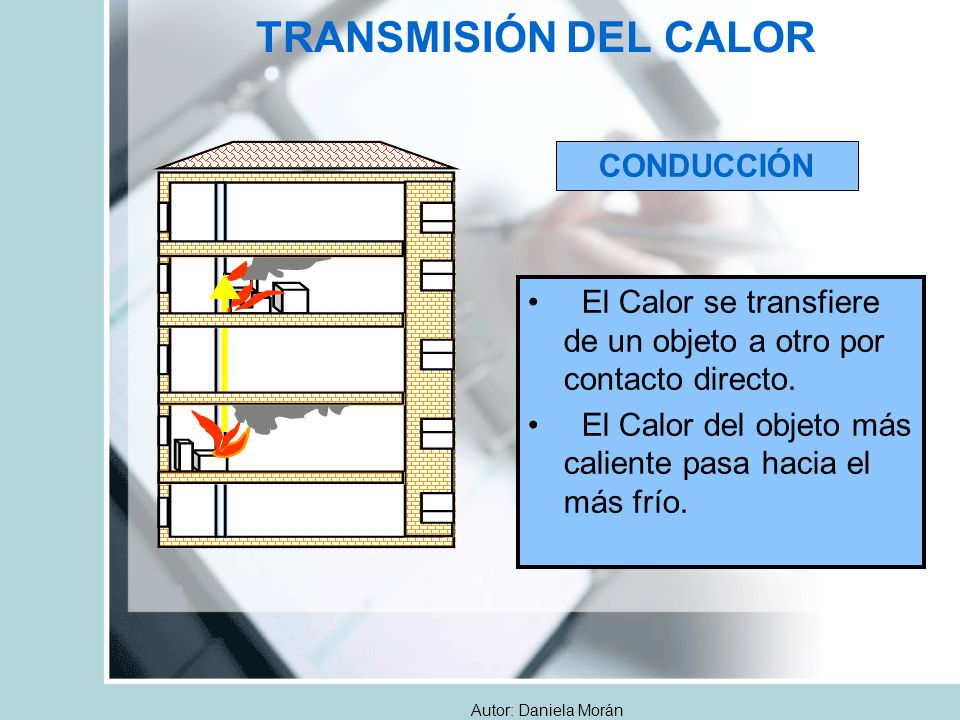

17 TRANSMISIÓN DEL CALOR CONDUCCIÓN
El Calor se transfiere de un objeto a otro por contacto directo. El Calor del objeto más caliente pasa hacia el más frío. Autor: Daniela Morán

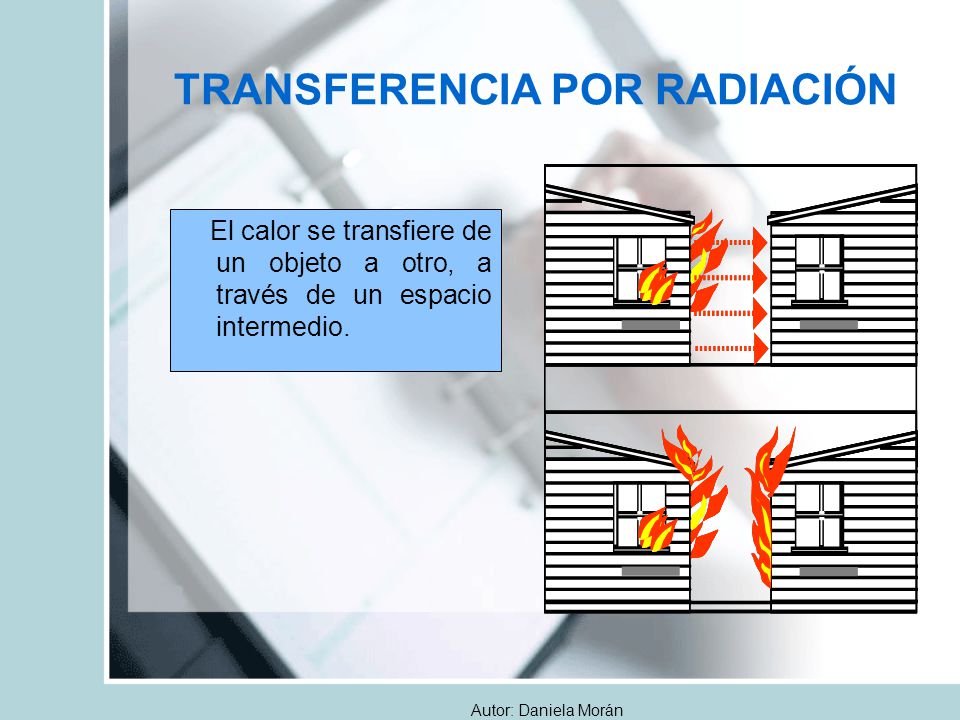

18 TRANSFERENCIA POR RADIACIÓN
El calor se transfiere de un objeto a otro, a través de un espacio intermedio. Autor: Daniela Morán

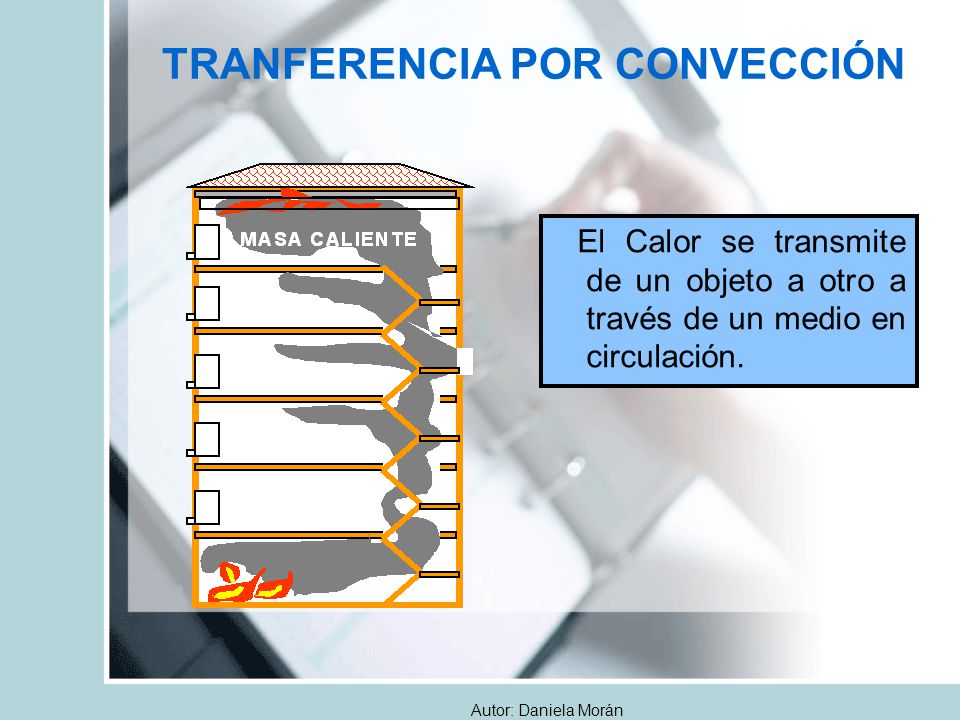

19 TRANFERENCIA POR CONVECCIÓN
El Calor se transmite de un objeto a otro a través de un medio en circulación. Autor: Daniela Morán

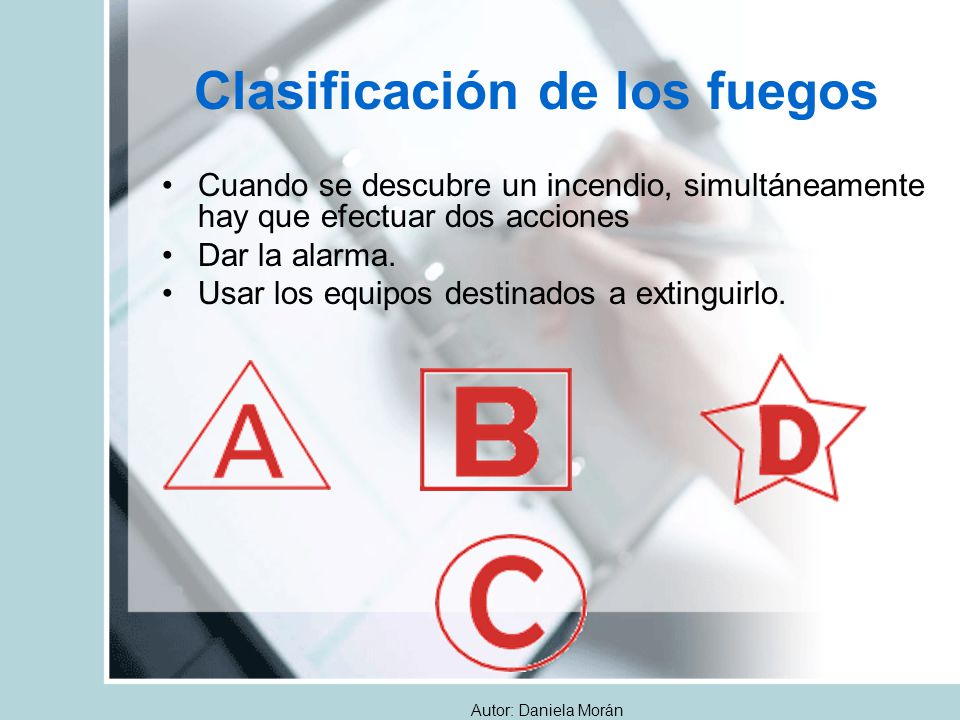

20 Clasificación de los fuegos
Cuando se descubre un incendio, simultáneamente hay que efectuar dos acciones Dar la alarma. Usar los equipos destinados a extinguirlo. Autor: Daniela Morán

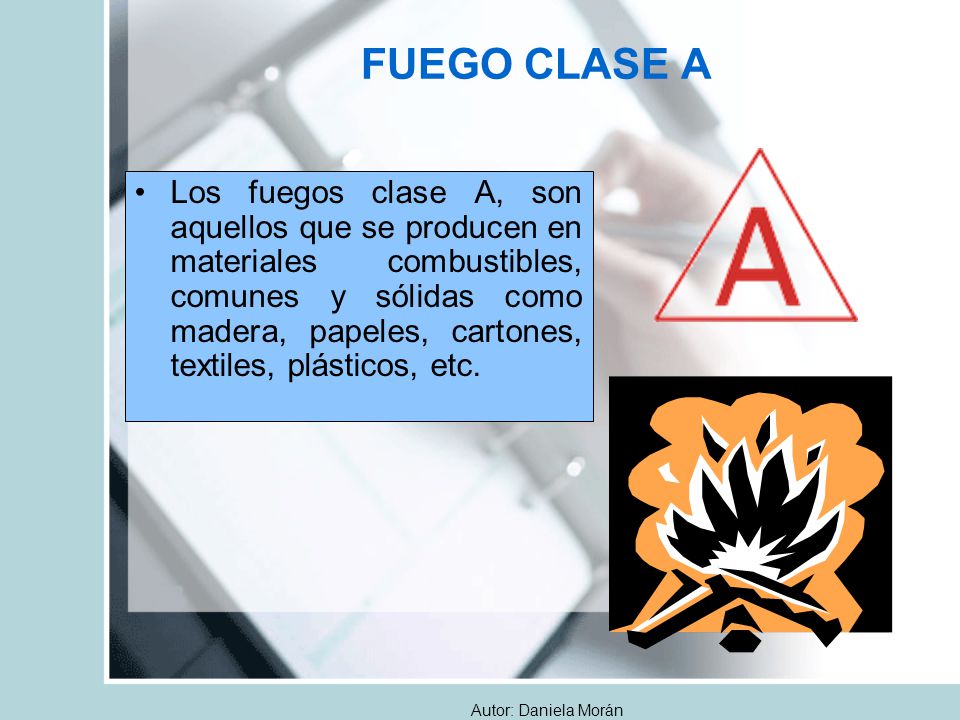

21 FUEGO CLASE A Los fuegos clase A, son aquellos que se producen en materiales combustibles, comunes y sólidas como madera, papeles, cartones, textiles, plásticos, etc. Autor: Daniela Morán

22 FUEGO CLASE B Los fuegos clase B, son los que se producen en líquidos combustibles inflamables como petróleo, bencina, parafina, pinturas, etc Autor: Daniela Morán

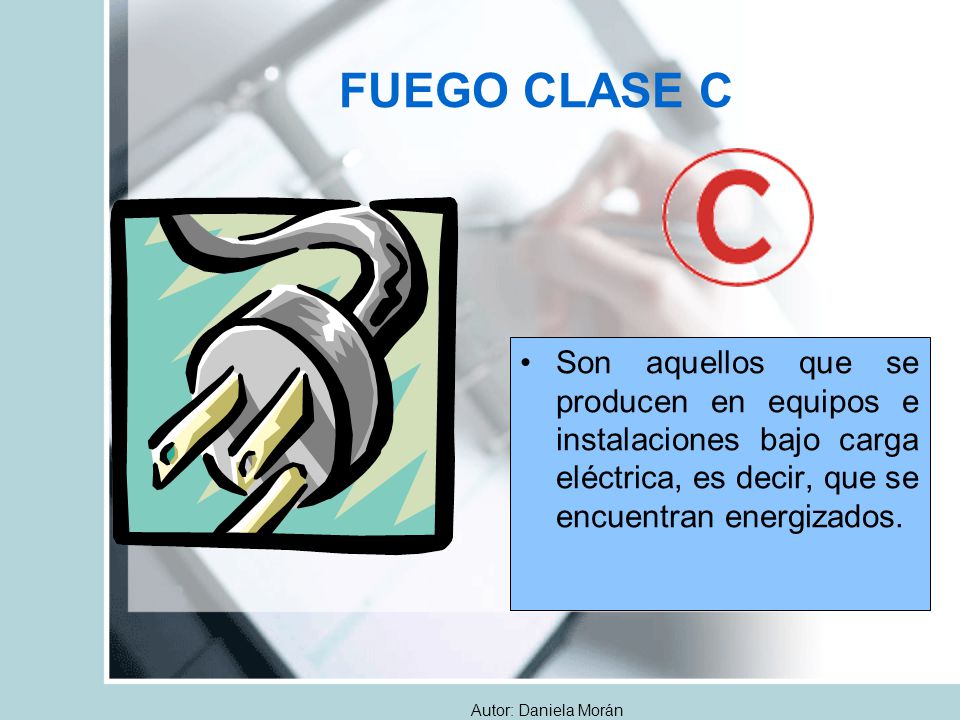

23 FUEGO CLASE C Son aquellos que se producen en equipos e instalaciones bajo carga eléctrica, es decir, que se encuentran energizados. Autor: Daniela Morán

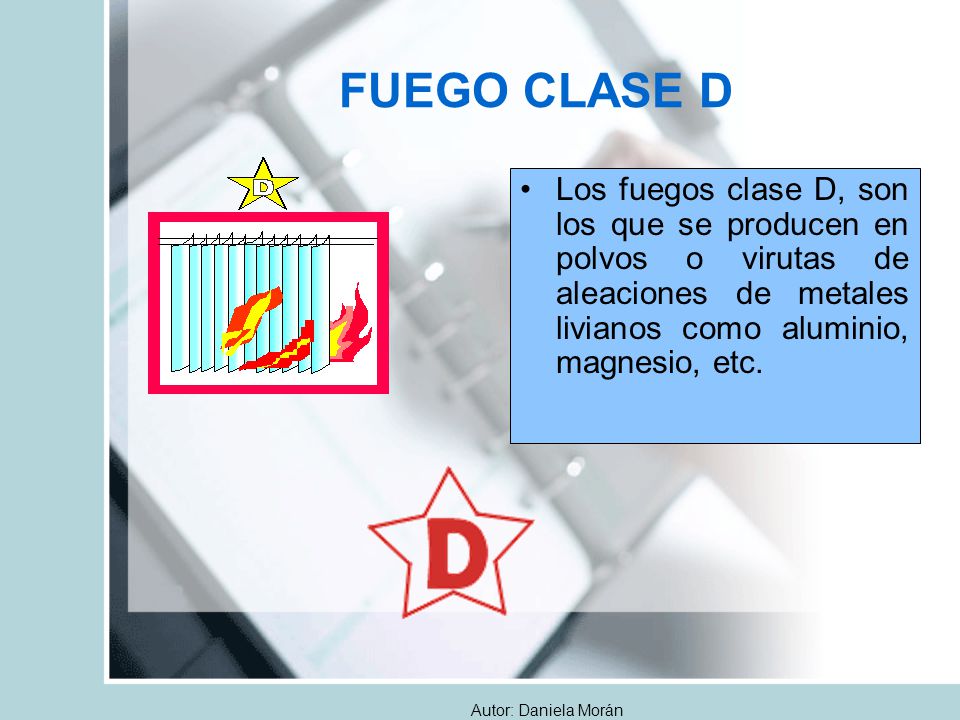

24 FUEGO CLASE D Los fuegos clase D, son los que se producen en polvos o virutas de aleaciones de metales livianos como aluminio, magnesio, etc. Autor: Daniela Morán

25 MÉTODOS DE EXTINCIÓN Si se descubre un fuego e inmediatamente después de dar la ALARMA, se debe intentar apagarlo, por lo que la principal decisión es establecer el MÉTODO DE EXTINCIÓN adecuado. CALOR OXÍGENO COMBUSTIBLE REACCIÓN EN CADENA Si cualquiera de estos elementos no existe, el fuego no puede continuar. Por lo tanto, los métodos de extinción se basan en la eliminación de uno o más de los componentes de la combustión. Autor: Daniela Morán

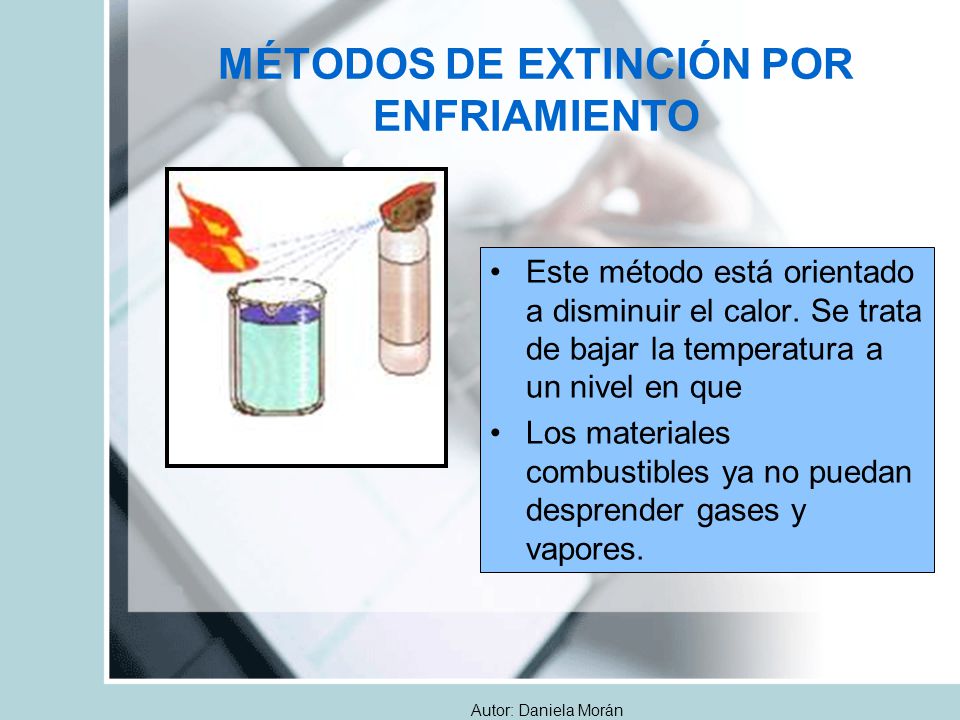

26 MÉTODOS DE EXTINCIÓN POR ENFRIAMIENTO
Este método está orientado a disminuir el calor. Se trata de bajar la temperatura a un nivel en que Los materiales combustibles ya no puedan desprender gases y vapores. Autor: Daniela Morán

27 MÉTODO DE EXTINCIÓN POR SOFOCACIÓN
En este caso se actúa bajando la concentración o eliminando el oxígeno. Autor: Daniela Morán

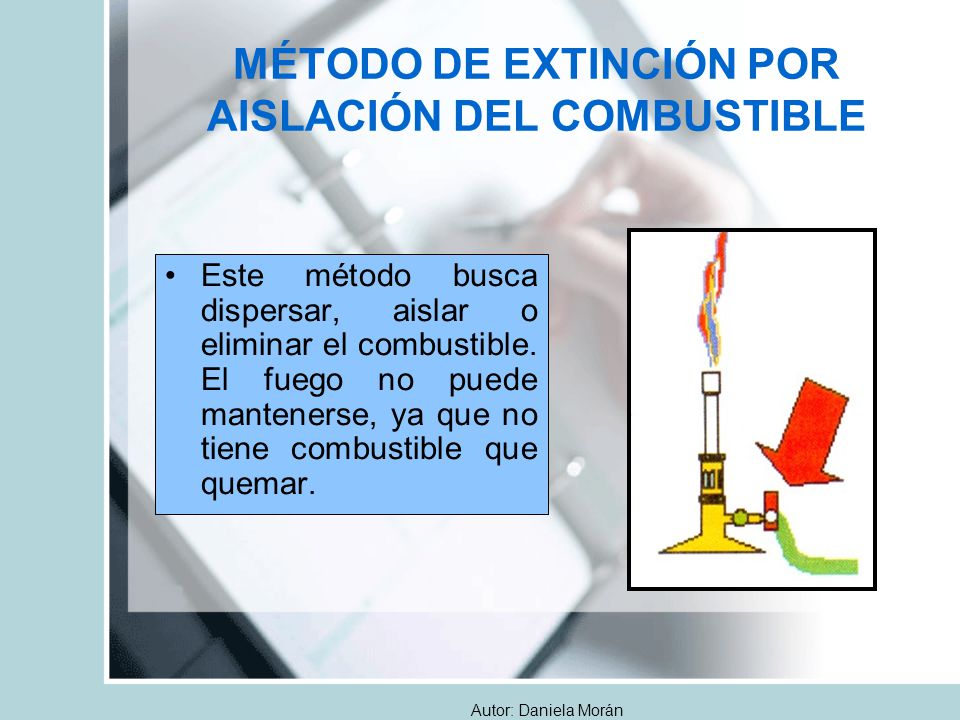

28 MÉTODO DE EXTINCIÓN POR AISLACIÓN DEL COMBUSTIBLE
Este método busca dispersar, aislar o eliminar el combustible. El fuego no puede mantenerse, ya que no tiene combustible que quemar. Autor: Daniela Morán

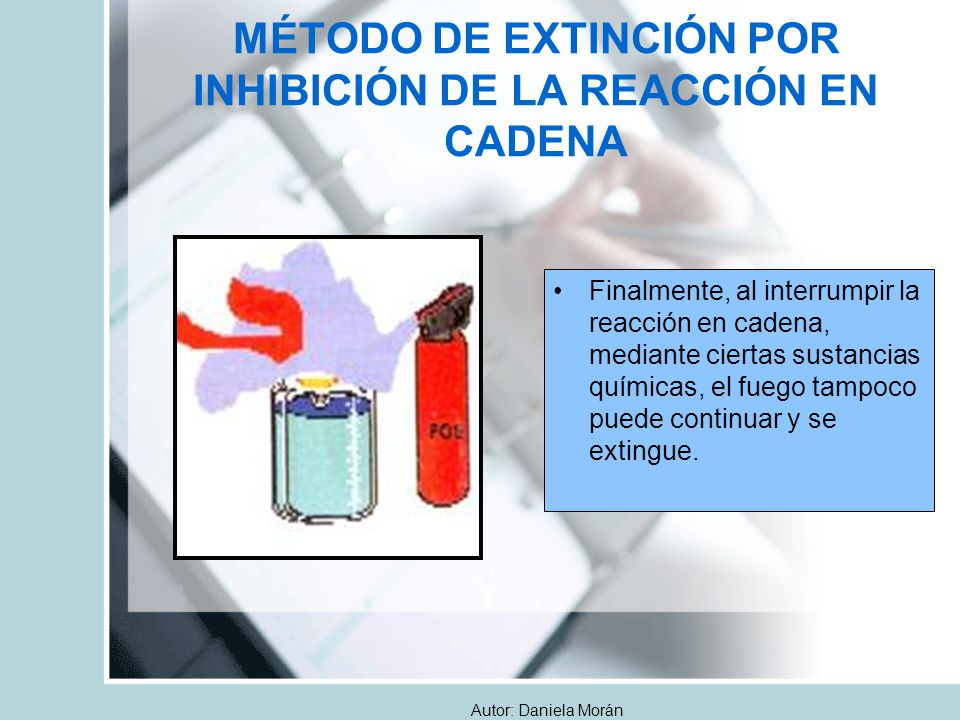

29 MÉTODO DE EXTINCIÓN POR INHIBICIÓN DE LA REACCIÓN EN CADENA
Finalmente, al interrumpir la reacción en cadena, mediante ciertas sustancias químicas, el fuego tampoco puede continuar y se extingue. Autor: Daniela Morán

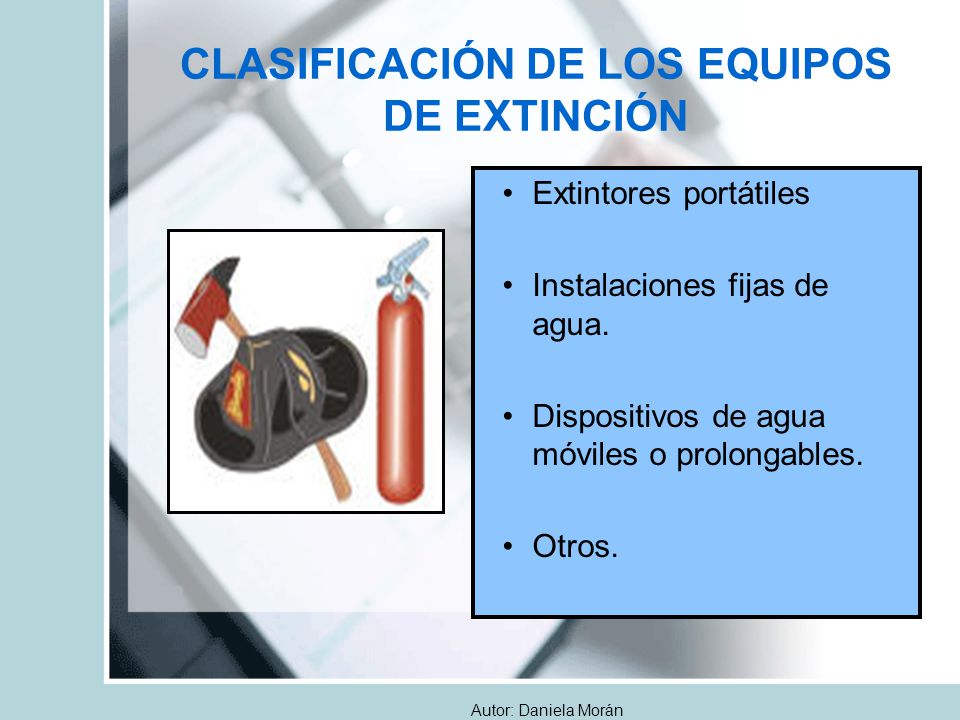

30 CLASIFICACIÓN DE LOS EQUIPOS DE EXTINCIÓN
Extintores portátiles Instalaciones fijas de agua. Dispositivos de agua móviles o prolongables. Otros. Autor: Daniela Morán

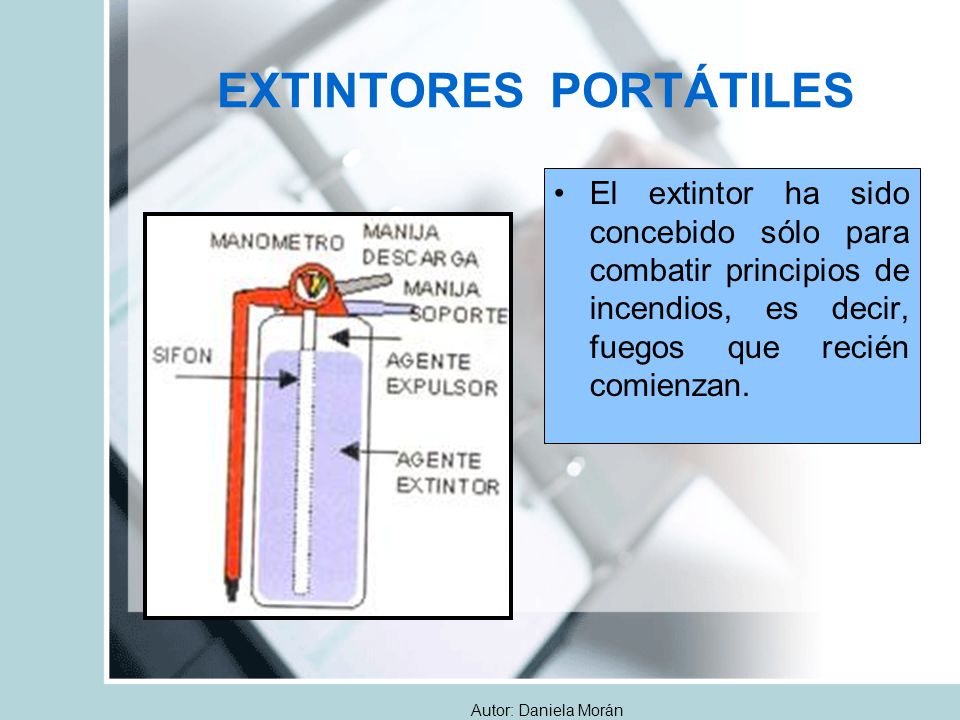

31 EXTINTORES PORTÁTILES
El extintor ha sido concebido sólo para combatir principios de incendios, es decir, fuegos que recién comienzan. Autor: Daniela Morán

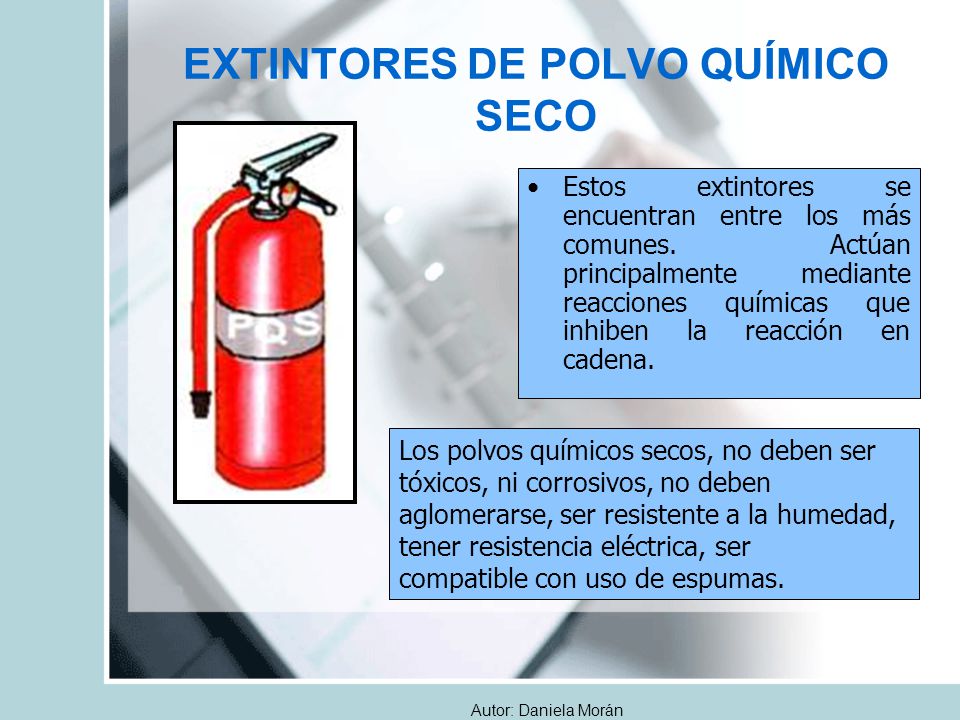

32 EXTINTORES DE POLVO QUÍMICO SECO
Estos extintores se encuentran entre los más comunes. Actúan principalmente mediante reacciones químicas que inhiben la reacción en cadena. Los polvos químicos secos, no deben ser tóxicos, ni corrosivos, no deben aglomerarse, ser resistente a la humedad, tener resistencia eléctrica, ser compatible con uso de espumas. Autor: Daniela Morán

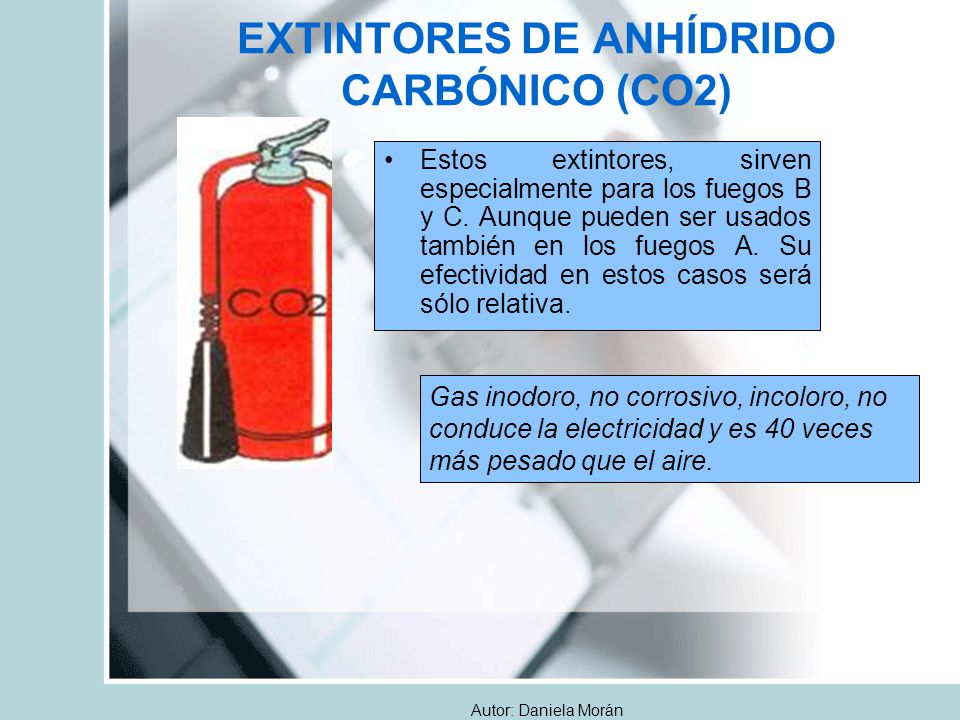

33 EXTINTORES DE ANHÍDRIDO CARBÓNICO (CO2)
Estos extintores, sirven especialmente para los fuegos B y C. Aunque pueden ser usados también en los fuegos A. Su efectividad en estos casos será sólo relativa. Gas inodoro, no corrosivo, incoloro, no conduce la electricidad y es 40 veces más pesado que el aire. Autor: Daniela Morán

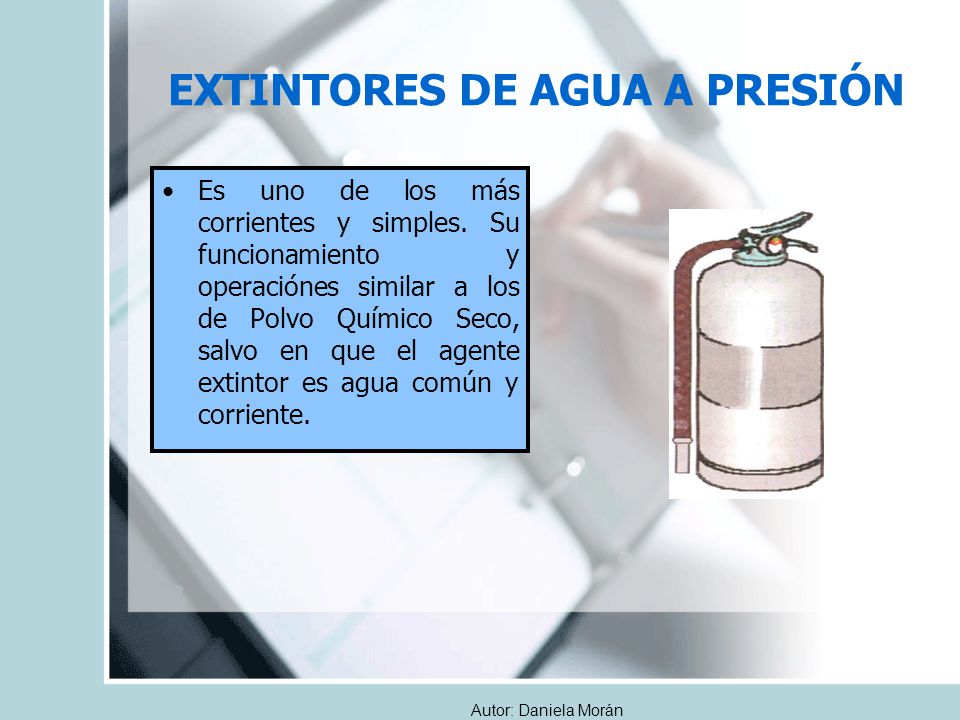

34 EXTINTORES DE AGUA A PRESIÓN
Es uno de los más corrientes y simples. Su funcionamiento y operaciónes similar a los de Polvo Químico Seco, salvo en que el agente extintor es agua común y corriente. Autor: Daniela Morán

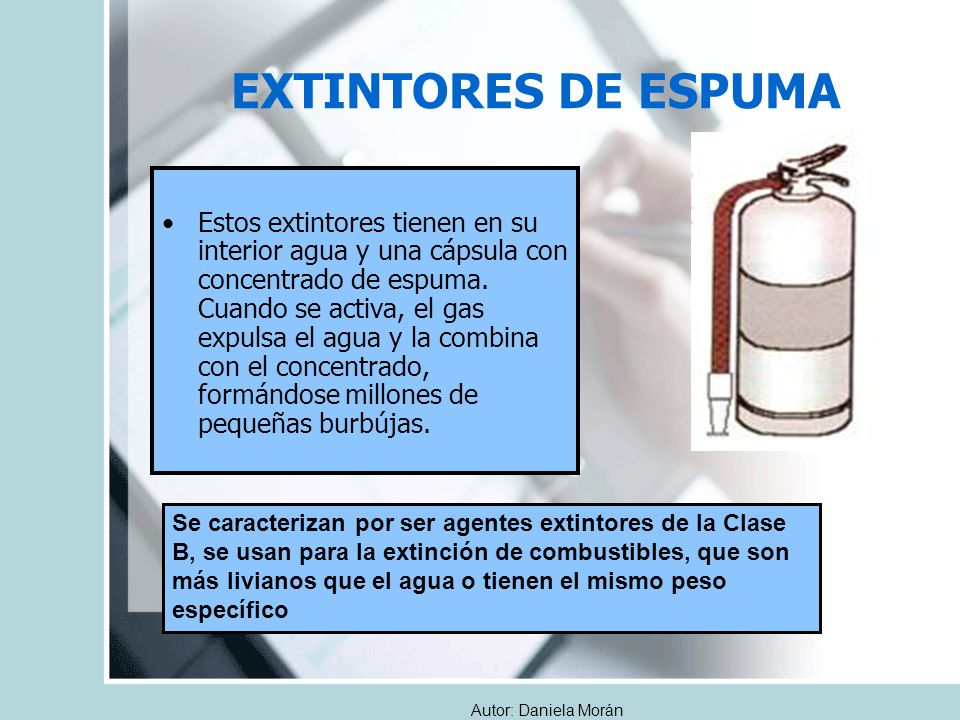

35 EXTINTORES DE ESPUMA Estos extintores tienen en su interior agua y una cápsula con concentrado de espuma. Cuando se activa, el gas expulsa el agua y la combina con el concentrado, formándose millones de pequeñas burbújas. Se caracterizan por ser agentes extintores de la Clase B, se usan para la extinción de combustibles, que son más livianos que el agua o tienen el mismo peso específico Autor: Daniela Morán

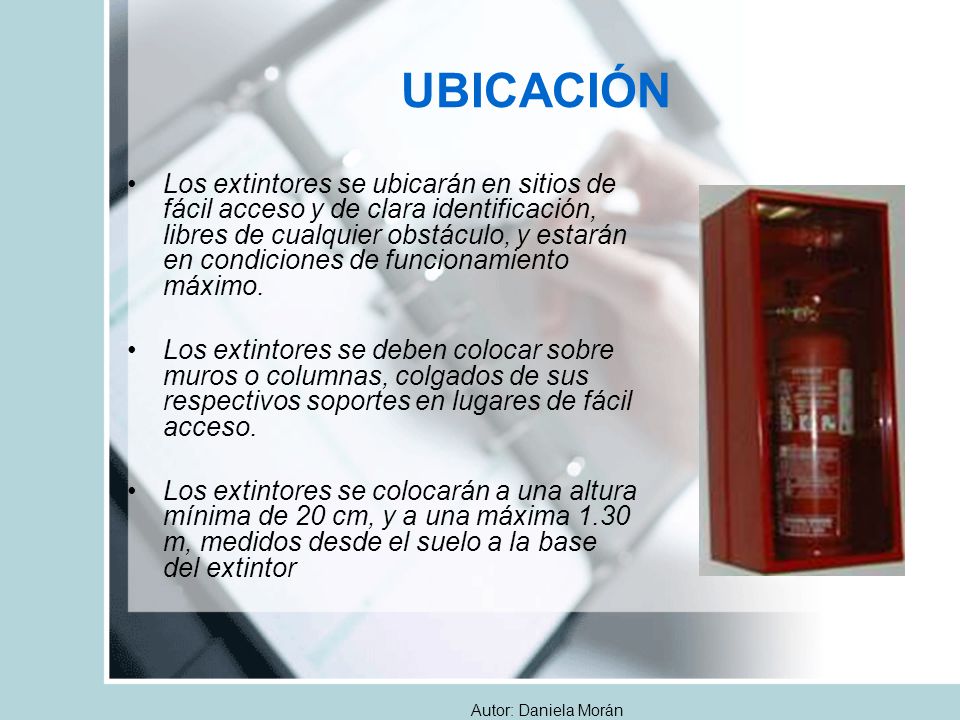

36 UBICACIÓN Los extintores se ubicarán en sitios de fácil acceso y de clara identificación, libres de cualquier obstáculo, y estarán en condiciones de funcionamiento máximo. Los extintores se deben colocar sobre muros o columnas, colgados de sus respectivos soportes en lugares de fácil acceso. Los extintores se colocarán a una altura mínima de 20 cm, y a una máxima 1.30 m, medidos desde el suelo a la base del extintor Autor: Daniela Morán

37 Autor: Daniela Morán

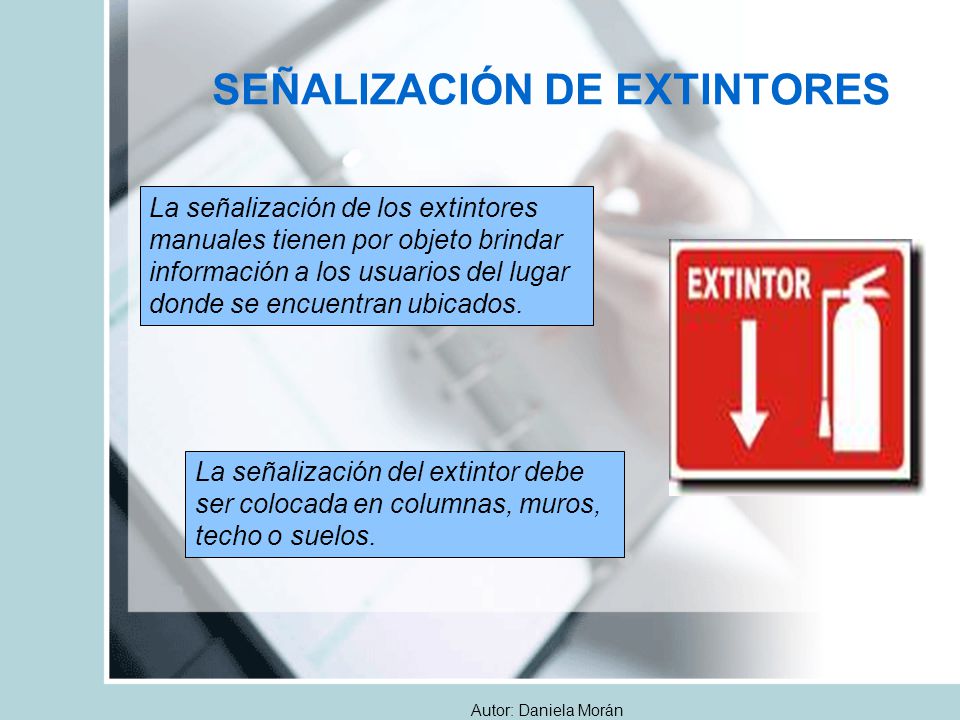

38 SEÑALIZACIÓN DE EXTINTORES
La señalización de los extintores manuales tienen por objeto brindar información a los usuarios del lugar donde se encuentran ubicados. La señalización del extintor debe ser colocada en columnas, muros, techo o suelos. Autor: Daniela Morán

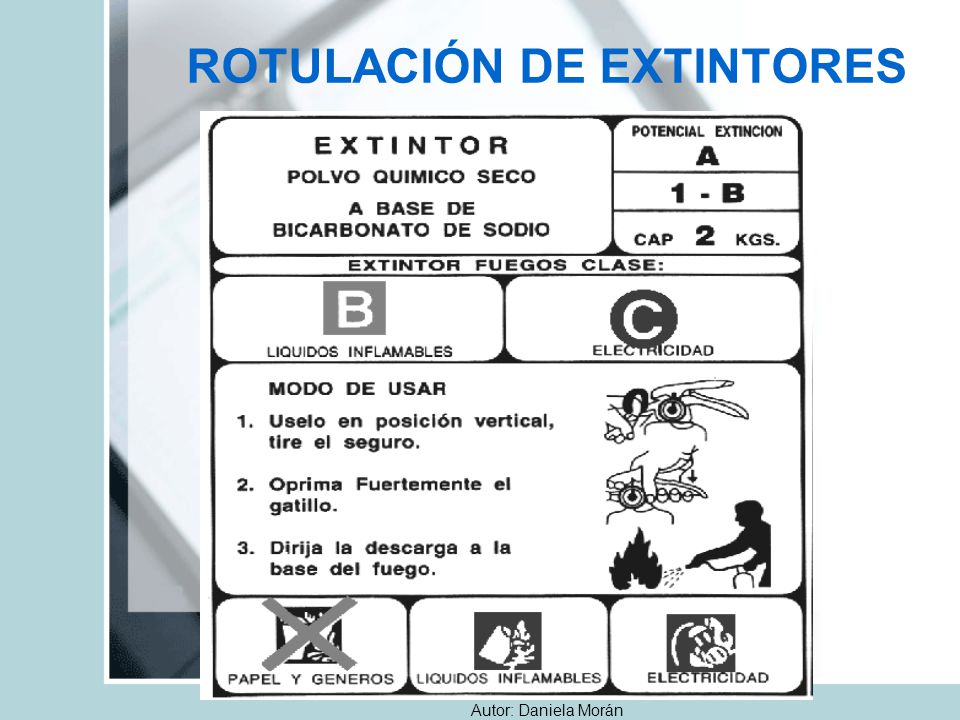

39 ROTULACIÓN DE EXTINTORES
Autor: Daniela Morán

40 ROTULACIÓN DE EXTINTORES
La etiqueta de instrucciones de uso debe proporcionar la siguiente información: Naturaleza del agente de extinción, expresada mediante su nombre genérico y la identificación del tipo, cuando corresponda. Clases de fuegos según la NCH 934, indicando mediante la expresión “Extintor Fuegos Clase....” Símbolos correspondientes a las clases de fuegos consideradas, indicando conforme a la NCH 934. Descripción gráfica y literal de la forma de operar el extintor. Recomendaciones de uso proporcionadas mediante el Código de símbolos para recomendaciones establecidas en la NCH 1430. Advertencias sobre uso (s) no recomendados, cuando corresponda. Nombre o Razón Social del fabricante o importador. idioma español fácilmente legible e indeleble. Autor: Daniela Morán

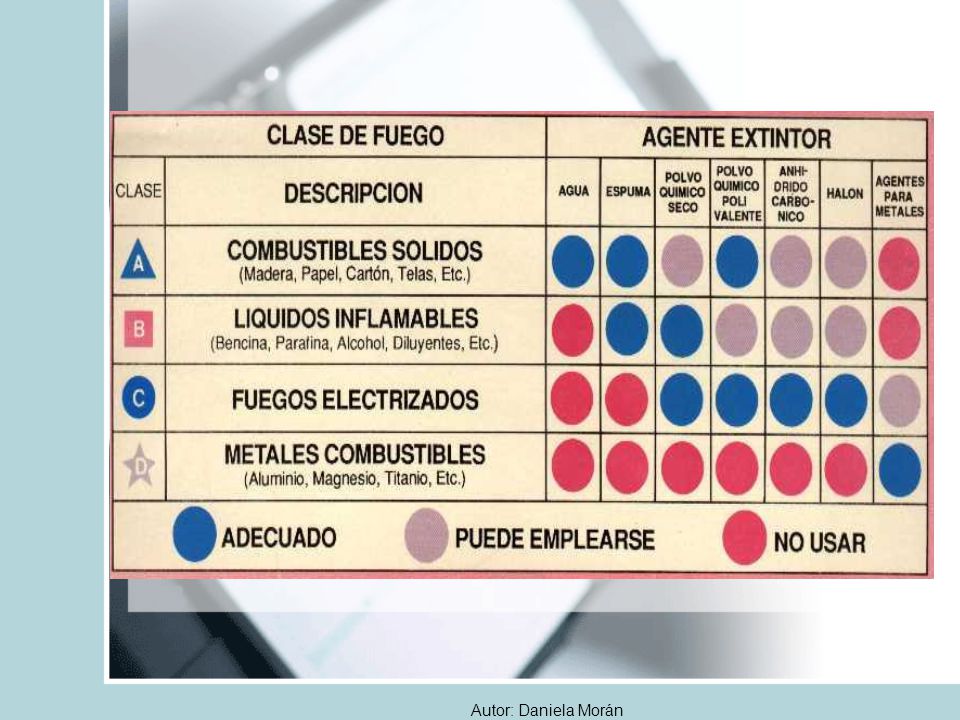

41 AGENTE EXTINTOR A CONSIDERAR POR CLASE DE FUEGO
TIPO DE FUEGO AGENTES DE EXTINCION Clase A Combustibles sólidos comunes tales como Espuma madera, papel, género, etc. Agua presurizada Polvo químico seco ABC Clase B Líquidos combustibles o inflamables, grasas o materiales similares. Espuma Dióxido de Carbono (CO2 ) Polvo químico seco ABC-BC Clase C Inflamación de equipos que se encuentren energizados eléctricamente. Clase D Metales combustibles tales como: Sodio, Titanio, Magnesio, Potasio, etc. Polvo químico especial Autor: Daniela Morán

42 Autor: Daniela Morán

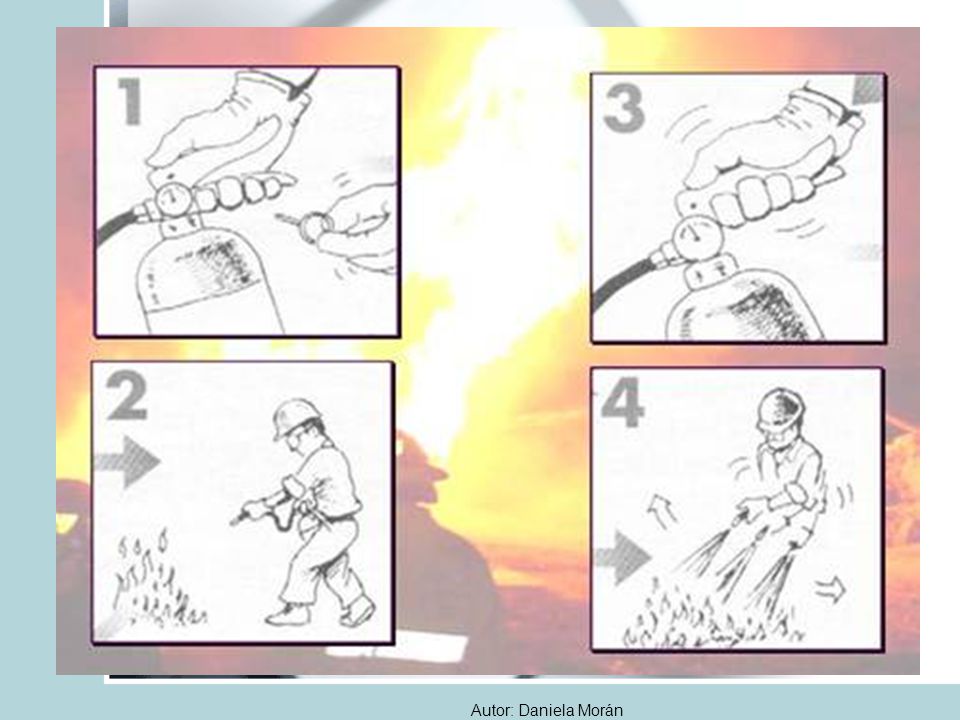

43 Pasos básicos para el uso del Extintor
Paso 1: Mantenga la calma. De lo Contrario, su acción puede ser mas peligrosa que el mismo fuego. Paso 2: Retire el extintor con cuidado, evitando golpearlo Autor: Daniela Morán

44 Nunca combata el fuego en contra del viento
Paso3 : Diríjase al lugar donde sé esta Produciendo el acontecimiento manteniéndolo en posición vertical. Tome el extintor de la manilla al trasladarlo. Paso 4: Una vez en el lugar, Y SOLO EN ESE INSTANTE, retire el seguro. Si el equipo tiene Manguera, retírela del sistema que la sujeta Nunca combata el fuego en contra del viento Autor: Daniela Morán

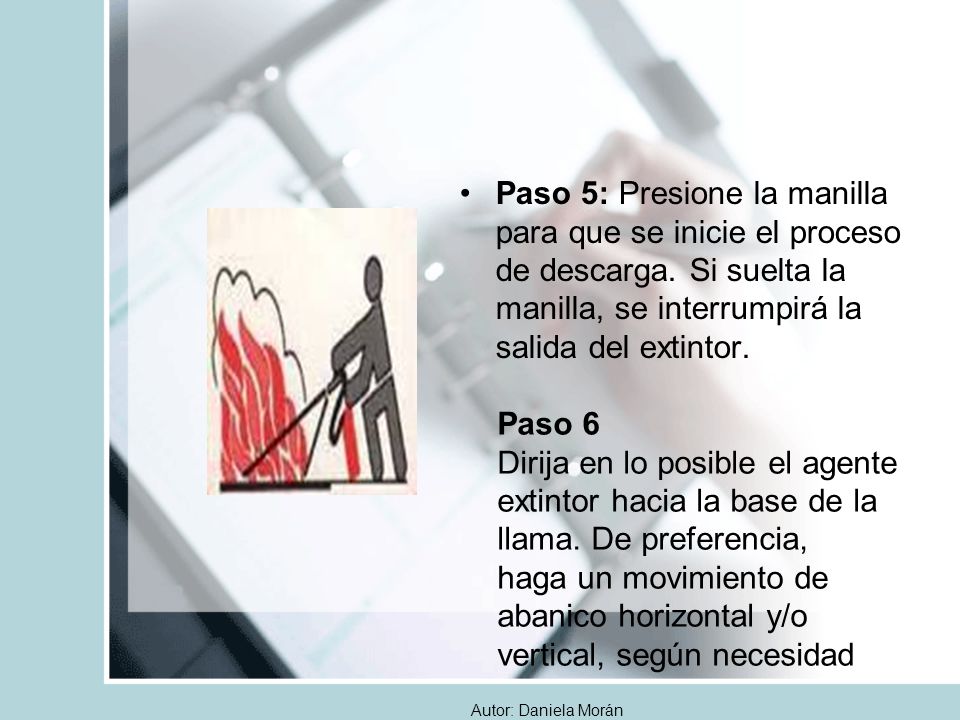

45 haga un movimiento de abanico horizontal y/o vertical, según necesidad
Paso 5: Presione la manilla para que se inicie el proceso de descarga. Si suelta la manilla, se interrumpirá la salida del extintor. Paso 6 Dirija en lo posible el agente extintor hacia la base de la llama. De preferencia, haga un movimiento de abanico horizontal y/o vertical, según necesidad Autor: Daniela Morán

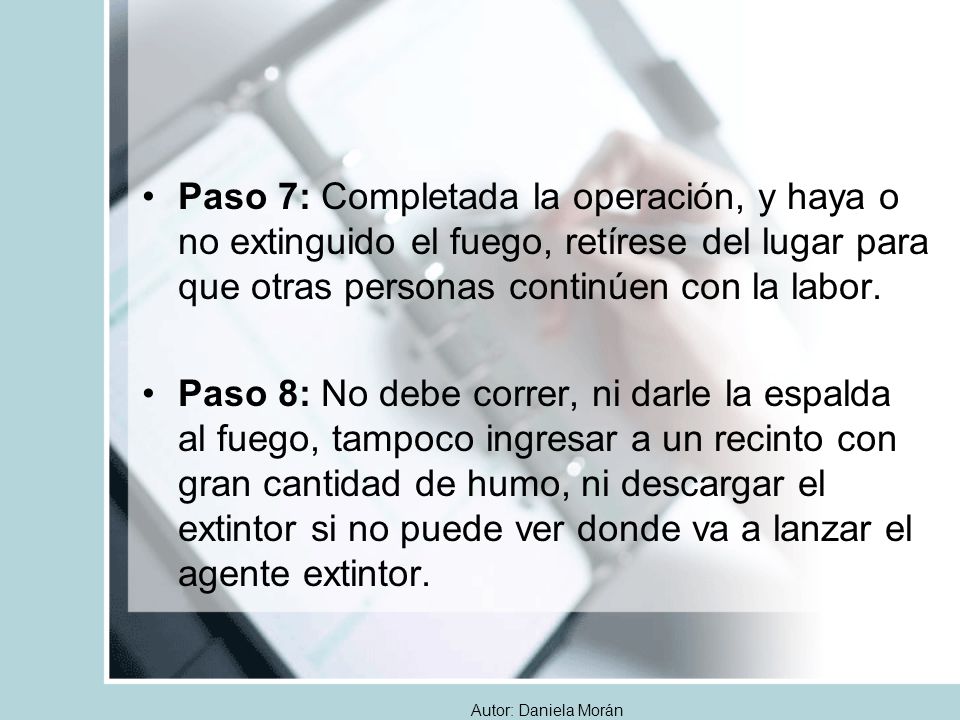

46 Paso 7: Completada la operación, y haya o no extinguido el fuego, retírese del lugar para que otras personas continúen con la labor. Paso 8: No debe correr, ni darle la espalda al fuego, tampoco ingresar a un recinto con gran cantidad de humo, ni descargar el extintor si no puede ver donde va a lanzar el agente extintor. Autor: Daniela Morán

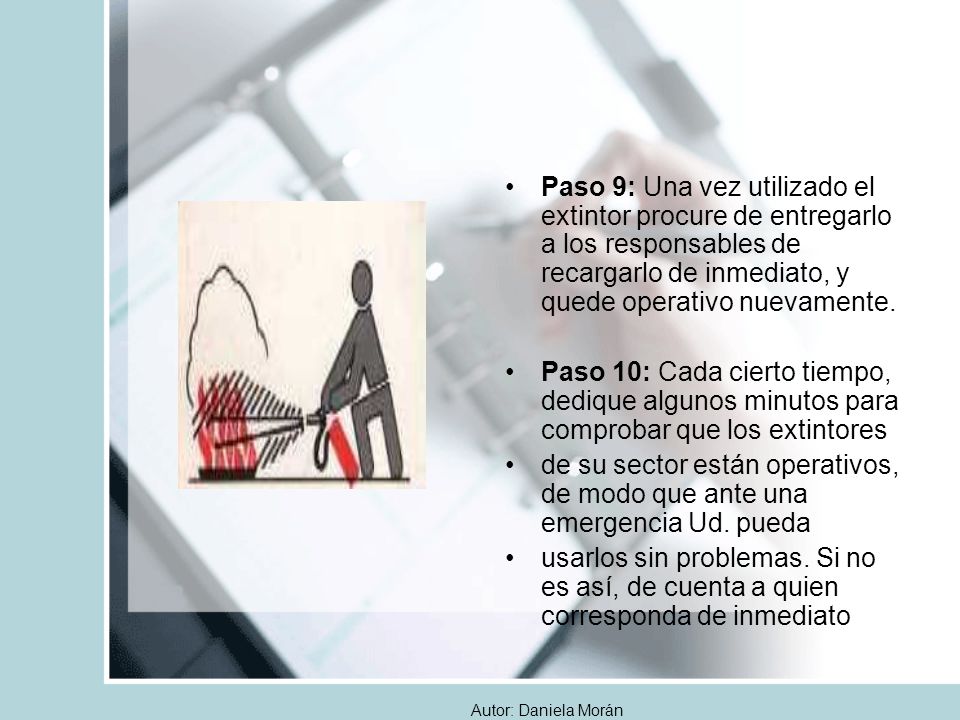

47 Paso 9: Una vez utilizado el extintor procure de entregarlo a los responsables de recargarlo de inmediato, y quede operativo nuevamente. Paso 10: Cada cierto tiempo, dedique algunos minutos para comprobar que los extintores de su sector están operativos, de modo que ante una emergencia Ud. pueda usarlos sin problemas. Si no es así, de cuenta a quien corresponda de inmediato Autor: Daniela Morán

48 Autor: Daniela Morán

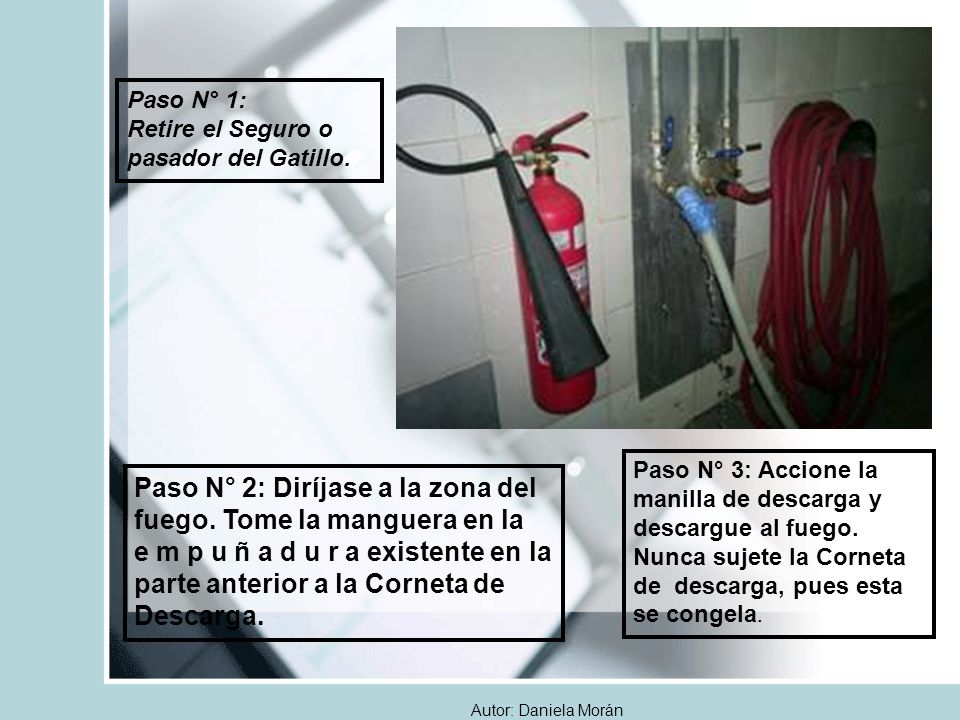

49 Paso N° 2: Diríjase a la zona del fuego. Tome la manguera en la
Retire el Seguro o pasador del Gatillo. Paso N° 3: Accione la manilla de descarga y descargue al fuego. Nunca sujete la Corneta de descarga, pues esta se congela. Paso N° 2: Diríjase a la zona del fuego. Tome la manguera en la e m p u ñ a d u r a existente en la parte anterior a la Corneta de Descarga. Autor: Daniela Morán

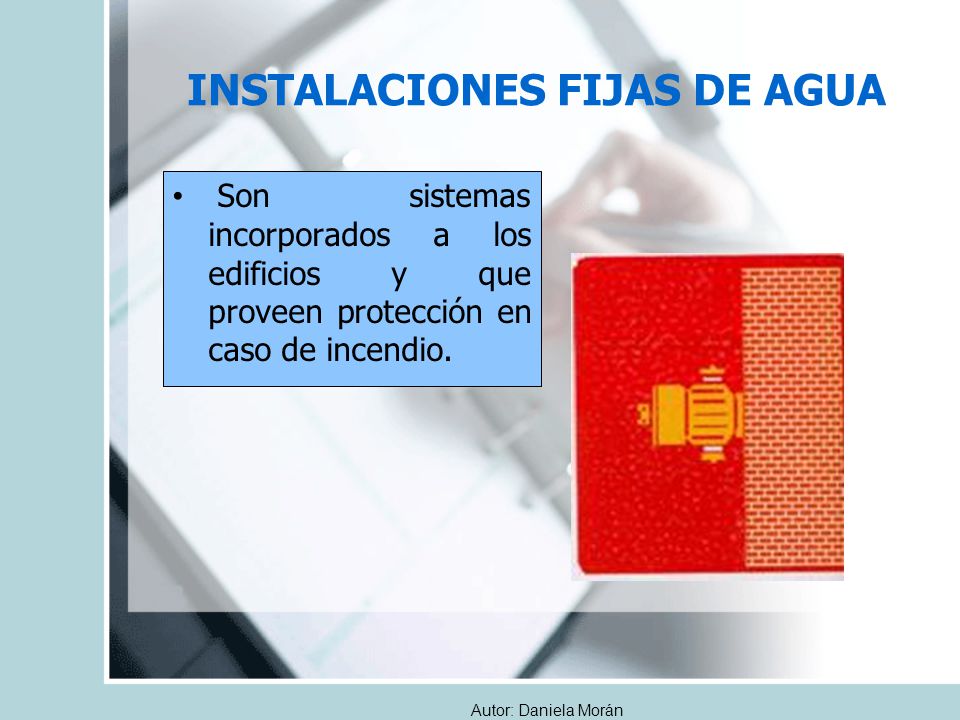

50 INSTALACIONES FIJAS DE AGUA
Son sistemas incorporados a los edificios y que proveen protección en caso de incendio. Autor: Daniela Morán

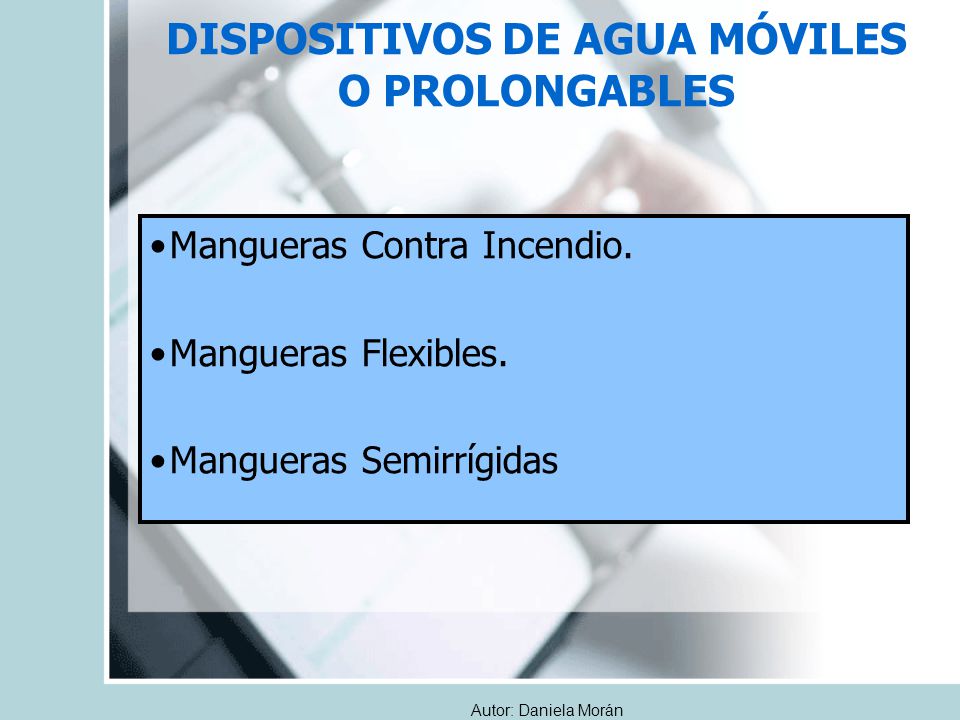

51 DISPOSITIVOS DE AGUA MÓVILES O PROLONGABLES
Mangueras Contra Incendio. Mangueras Flexibles. Mangueras Semirrígidas Autor: Daniela Morán

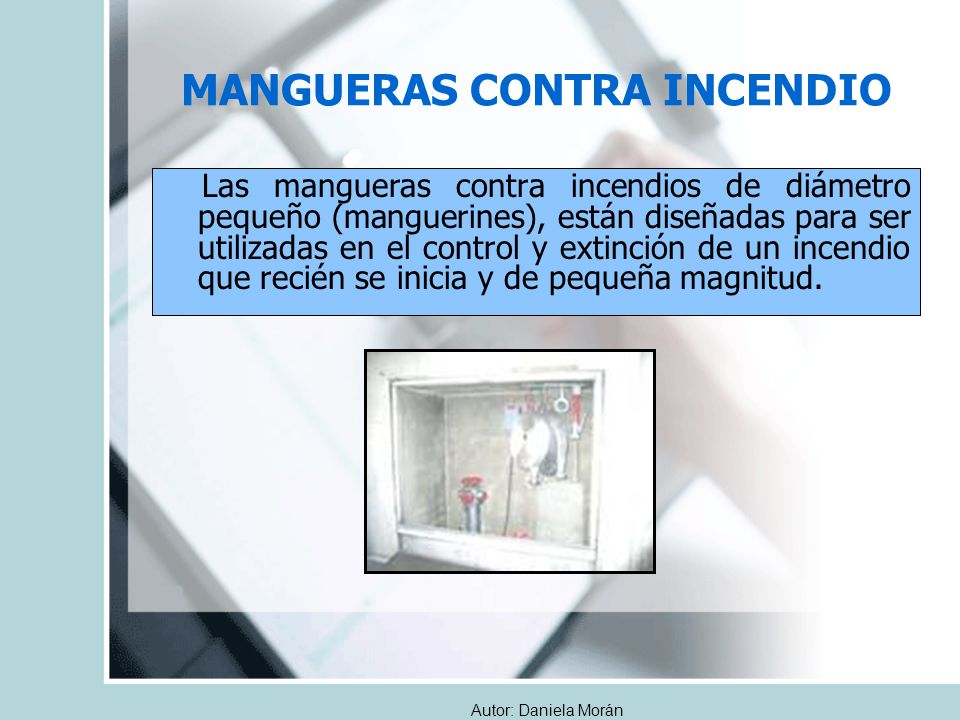

52 MANGUERAS CONTRA INCENDIO
Las mangueras contra incendios de diámetro pequeño (manguerines), están diseñadas para ser utilizadas en el control y extinción de un incendio que recién se inicia y de pequeña magnitud. Autor: Daniela Morán

53 MANGUERAS FLEXIBLES Las mangueras flexibles están confeccionadas con materiales que hace que se aplanen cuando están vacías, y sólo recuperan su forma circular por la presión del agua. Autor: Daniela Morán

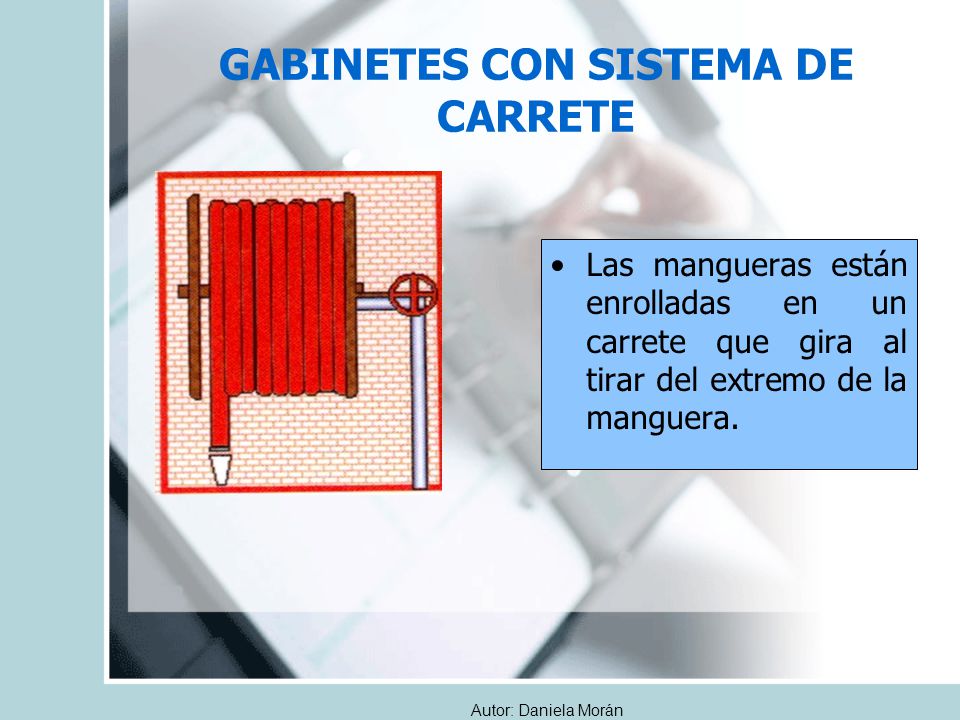

54 GABINETES CON SISTEMA DE CARRETE
Las mangueras están enrolladas en un carrete que gira al tirar del extremo de la manguera. Autor: Daniela Morán

55 CAJAS DE EMERGENCIAS Una modalidad muy usual son las Cajas de Emergencia, que se adosan a las paredes y en las cuales, hay elementos para combatir fuegos o para rescate. Autor: Daniela Morán
