1

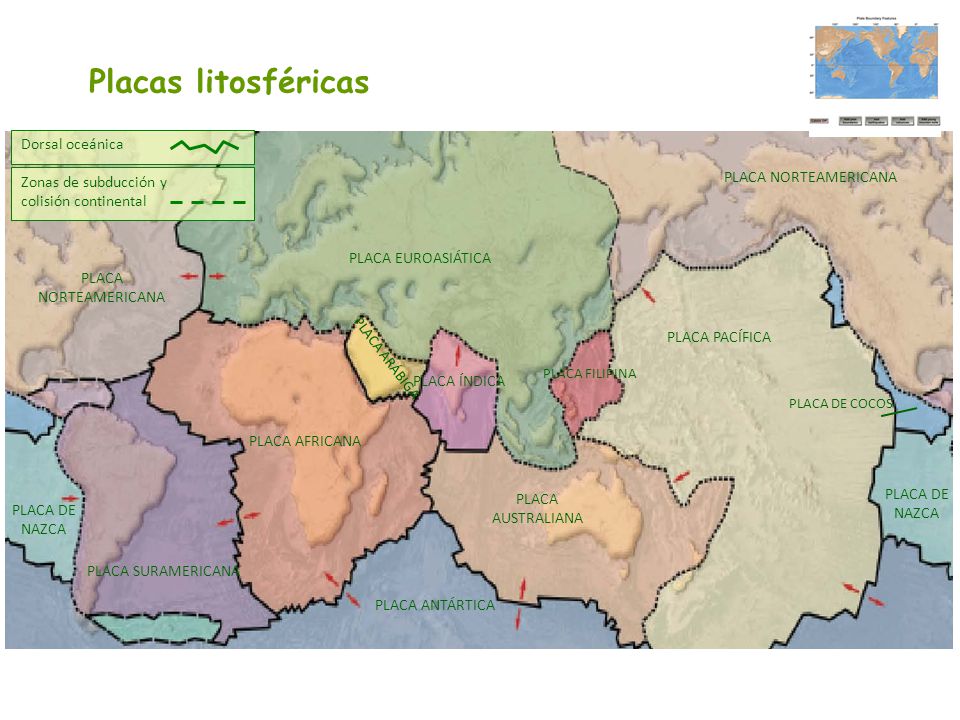

Placas litosféricas Dorsal oceánica PLACA NORTEAMERICANA
Zonas de subducción y colisión continental PLACA NORTEAMERICANA PLACA EUROASIÁTICA PLACA NORTEAMERICANA PLACA PACÍFICA PLACA ARÁBIGA PLACA FILIPINA PLACA ÍNDICA PLACA DE COCOS PLACA AFRICANA PLACA AUSTRALIANA PLACA DE NAZCA PLACA DE NAZCA PLACA SURAMERICANA PLACA ANTÁRTICA
2
Focos sísmicos y volcanes en el mundo
Zonas volcánicas Sismicidad alta Sismicidad moderada Sismicidad baja
3
Pruebas de la tectónica de placas
El “cinturón de fuego” La distribución de volcanes y terremotos coincide con los bordes de las placas litosféricas.
4
Bordes constructivos. Las dorsales oceánicas
Rift Basalto Nueva corteza oceánica Esfuerzos distensivos Magma
5
La extensión del fondo oceánico
Las dorsales son fracturas de la litosfera El basalto expulsado por la actividad volcánica forma nueva corteza oceánica Los continentes son empujados y obligados a separarse. La presión del magma empuja ambos flancos de la dorsal y también la levanta
6

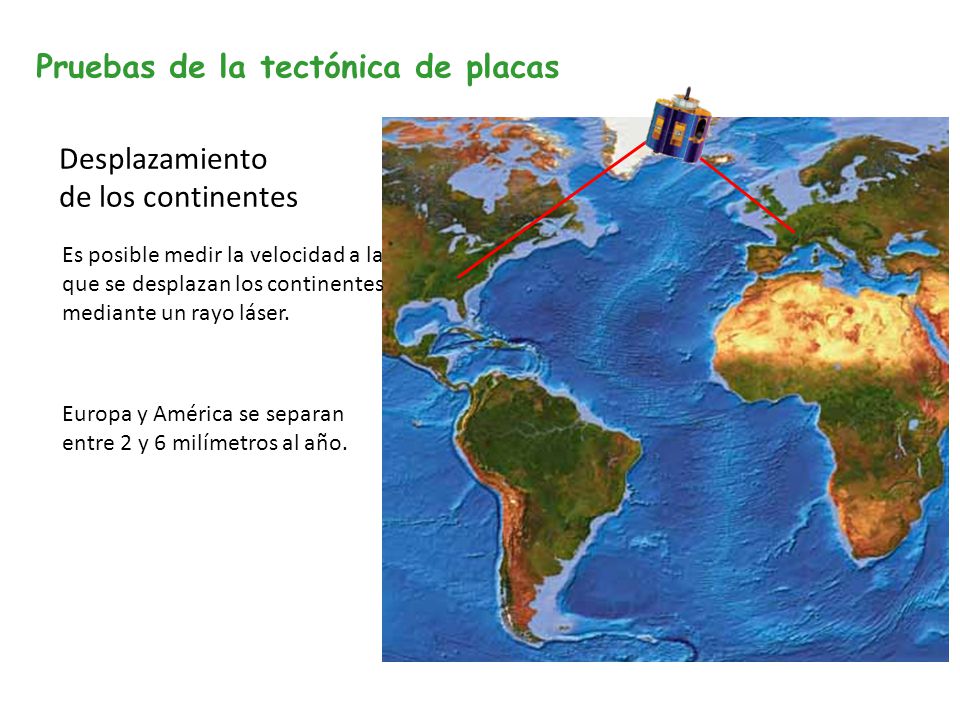

Pruebas de la tectónica de placas
Desplazamiento de los continentes Es posible medir la velocidad a la que se desplazan los continentes mediante un rayo láser. Europa y América se separan entre 2 y 6 milímetros al año.
7

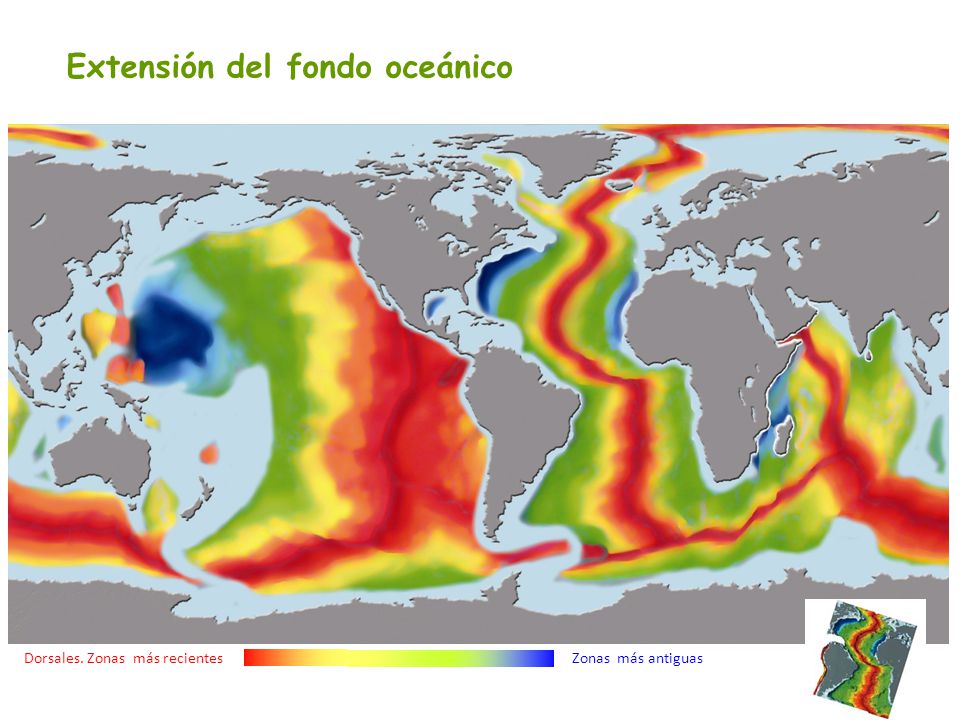

Dorsales. Zonas más recientes
Extensión del fondo oceánico Dorsales. Zonas más recientes Zonas más antiguas
10

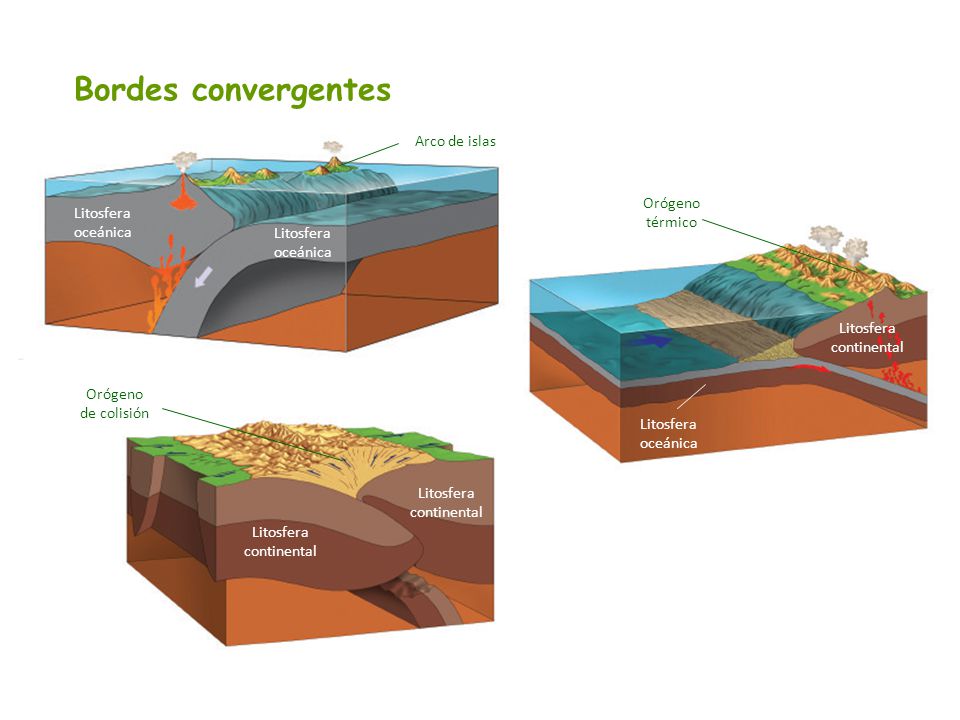

Bordes convergentes Arco de islas Orógeno térmico Litosfera oceánica
Litosfera continental Orógeno de colisión Litosfera oceánica Litosfera continental Litosfera continental
11
Colisión con subducción: bordes destructivos
El plano de Benioff Zona de destrucción de litosfera oceánica. Litosfera continental Litosfera oceánica Plano de Benioff Focos sísmicos
12
Colisión océano – océano: arcos de islas
Orógeno volcánico Fosa oceánica Placa cabalgante Placa subducente Fusión parcial
14
Convergencia océano – continente: cordilleras perioceánicas
Los sedimentos del prisma de acreción están muy plegados en la zona de contacto con el continente, al ser comprimidos contra este por la placa subducente. Cordillera de los Andes Volcanes activos Océano Pacífico Placa de Nazca Corteza continental Manto litosférico Litosfera oceánica Manto sublitosférico Fusión parcial de placa subducente Los terremotos tienen el hipocentro más profundo hacia el interior del continente, y más somero hacia el borde Corteza oceánica Manto litosférico
16

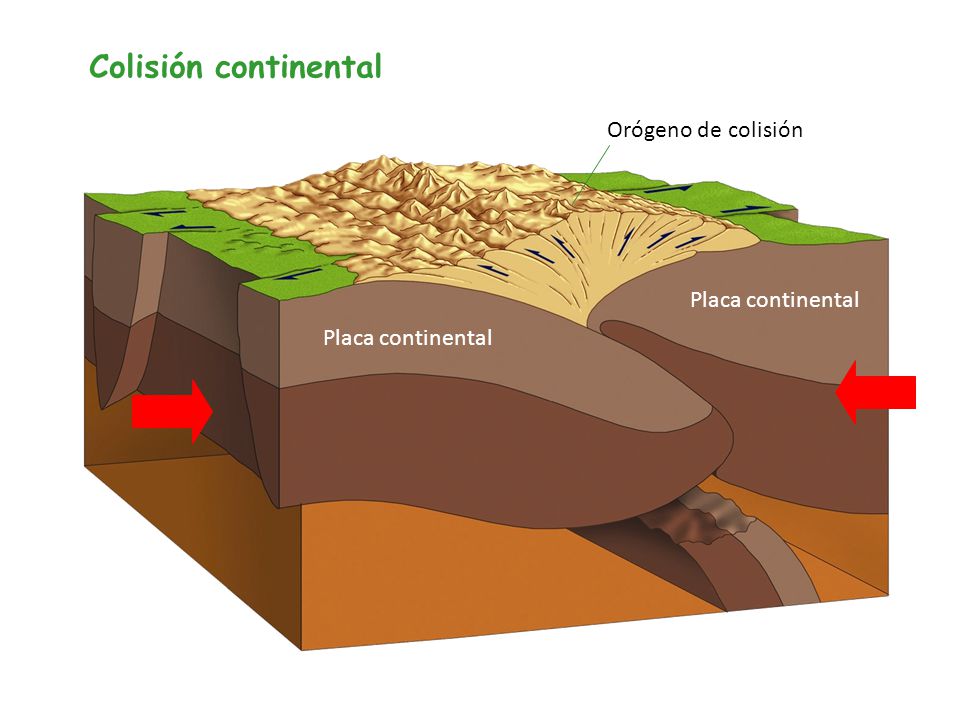

Colisión continental Orógeno de colisión Placa continental
20
Bordes pasivos. Las fallas transformantes
Movimientos de cizalla Fuerte sismicidad Falla de San Andrés
21

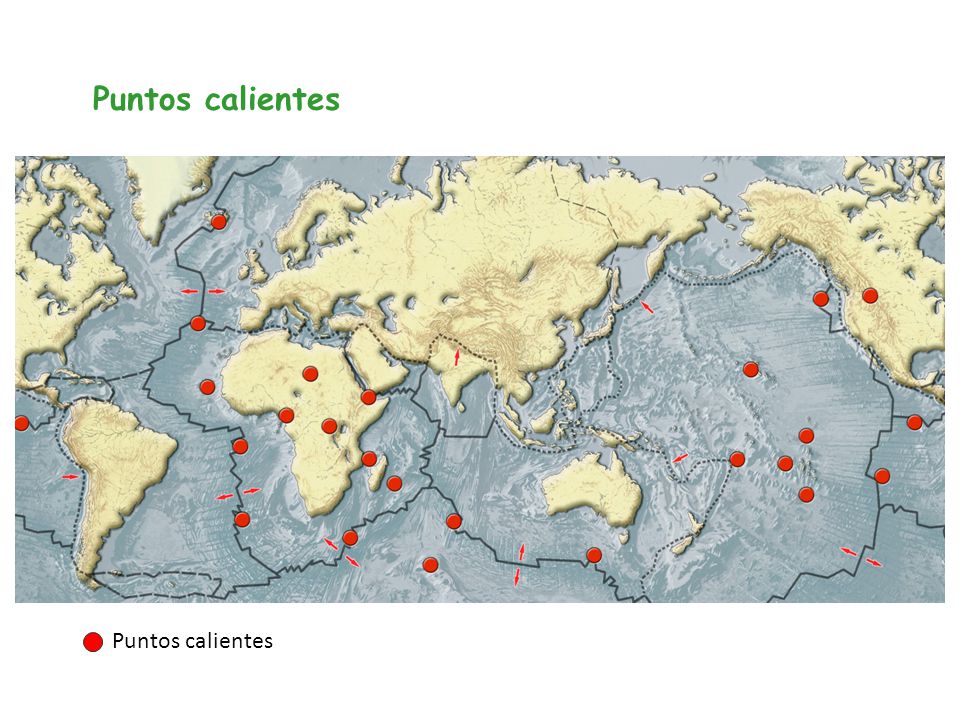

Puntos calientes Puntos calientes
22

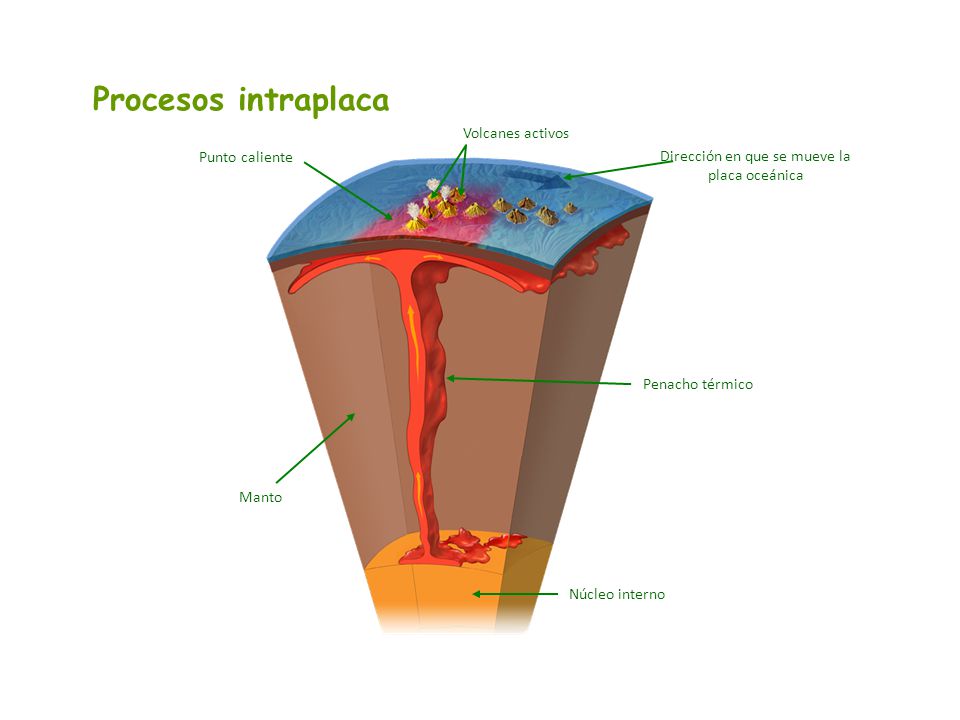

Dirección en que se mueve la placa oceánica
Procesos intraplaca Volcanes activos Punto caliente Dirección en que se mueve la placa oceánica Penacho térmico Manto Núcleo interno
23

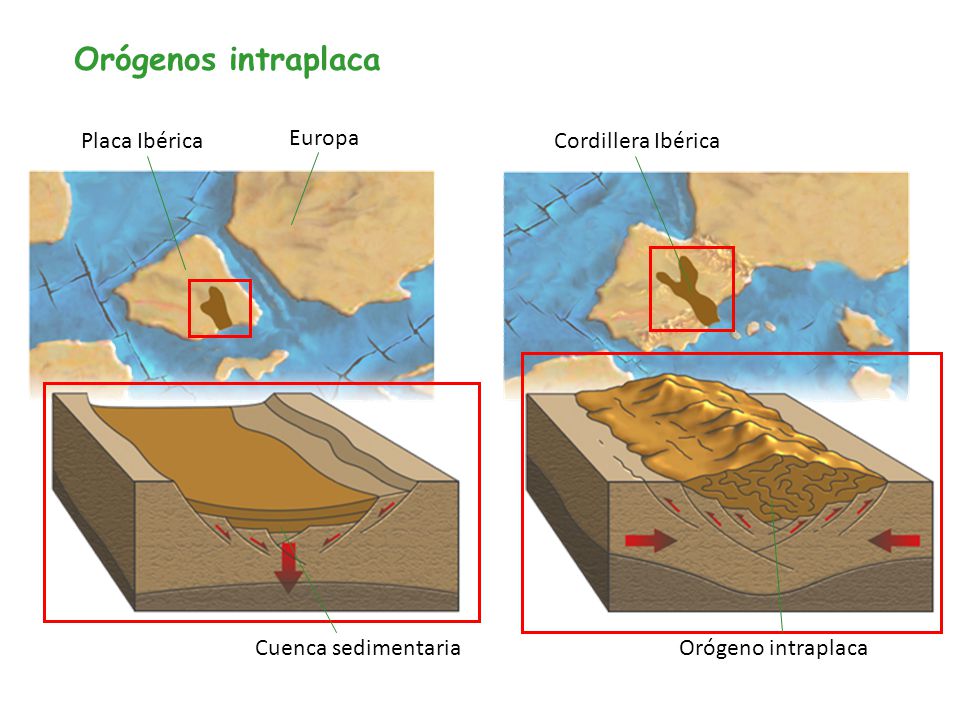

Orógenos intraplaca Placa Ibérica Europa Cordillera Ibérica
Cuenca sedimentaria Orógeno intraplaca
24

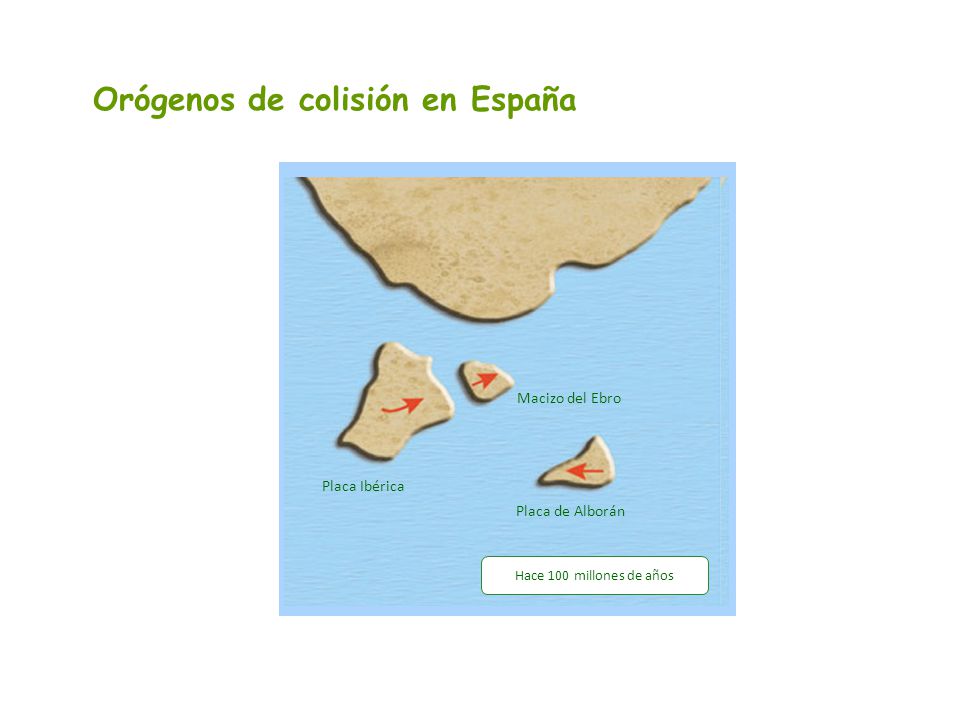

Orógenos de colisión en España
Placa Ibérica Placa de Alborán Macizo del Ebro Hace 100 millones de años Placa de Alborán Placa Ibérica Eurasia Hace 60 millones de años Pirineos Béticas Hace 20 millones de años
25
Riesgo sísmico en España
Mapa de riesgos sísmicos publicado por el Instituto Geográfico Nacional en su página web.
28

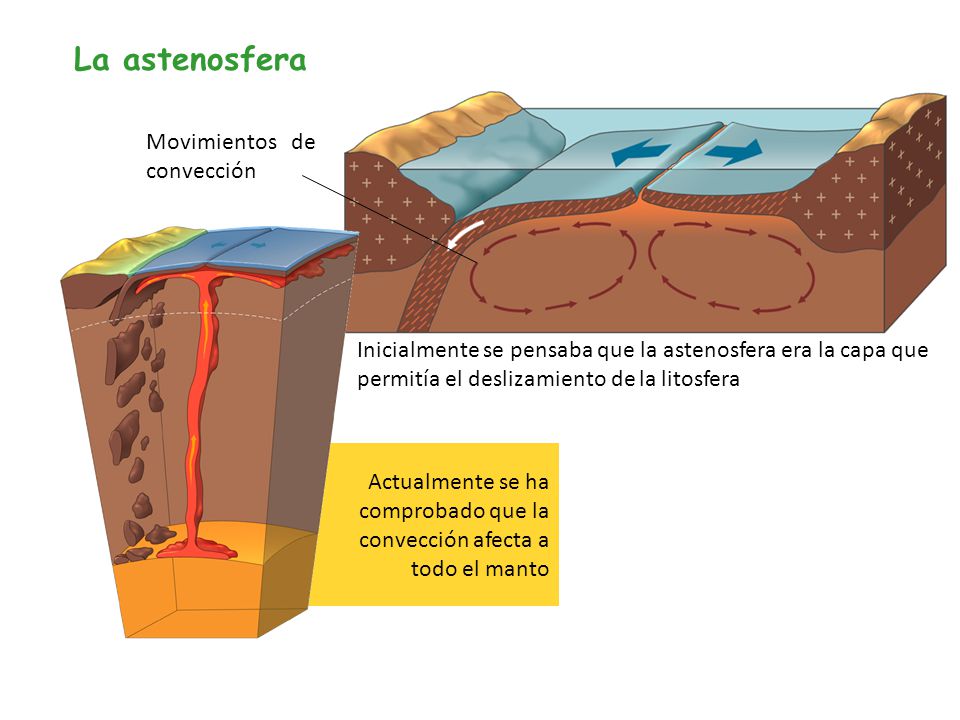

La astenosfera Movimientos de convección
Inicialmente se pensaba que la astenosfera era la capa que permitía el deslizamiento de la litosfera Actualmente se ha comprobado que la convección afecta a todo el manto
