TEEL 2045 Circuitos de Televisión

Presentación del tema: "TEEL 2045 Circuitos de Televisión"— Transcripción de la presentación:

1 TEEL 2045 Circuitos de Televisión
Conferencia # 3 Introducción a las Pantallas de Televisión (3 horas lectivas) TEEL 2045 Circuitos de Televisión

2 Liquid Crystal Display (LCD)
Una pantalla de cristal líquido o LCD (acrónimo del inglés Liquid Crystal Display) es una pantalla delgada y plana formada por un número de píxeles en color o monocromos colocados delante de una fuente de luz o fuente reflectora. A menudo se utiliza en dispositivos electrónicos de baterías, ya que utiliza cantidades muy pequeñas de energía eléctrica.

3 Cristal Líquido (Nematic Phase)
El cristal líquido es un tipo especial de estado de agregación de la materia que tiene propiedades de las fases líquida y la sólida. Dependiendo del tipo de cristal líquido, es posible, por ejemplo, que las moléculas tengan libertad de movimiento en un plano, pero no entre planos, o que tengan libertad de rotación, pero no de traslación.

4 Cristal Líquido (Nematic Phase)

5 Cristal Líquido (Nematic Phase)
Se suele atribuir el descubrimiento de los cristales líquidos al botánico F. Reinitzer que en 1888 encontró una sustancia que parecía tener dos puntos de fusión. Un año más tarde Otto Lehmann solventó el problema con la descripción de un nuevo estado de la materia medio entre un líquido y un cristal. Finalmente, Friedel, en 1922, fue quien habló por primera vez de "mesofase".

6 Liquid Crystal Display (LCD)
Cada pixel consiste de moléculas de cristal líquido alineadas entre dos electrodos transparentes y dos filtros de polarización. Los ejes de polaridad de estos dos filtros son perpendiculares uno del otro. Monitor LCD de laptop averiado. Evite exponer un monitor LCD al calor .

7 LCD Reflective twisted nematic liquid crystal display.
1. Film de filtro vertical para polarizar la luz que entra. 2. Substrato de vidrio con electrodos de Óxido de Indio ITO. Las formas de los electrodos determinan las formas negras que aparecen cuando la pantalla se enciende y apaga. Los ejes de transmisión verticales de la superficie son suaves.

8 LCD Reflective twisted nematic liquid crystal display.
3. Cristales líquidos "Twisted Nematic" (TN). 4. Substrato de vidrio con film electrodo común (ITO) con los ejes de transmisión horizontales para alinearse con el filtro horizontal.

9 LCD Reflective twisted nematic liquid crystal display.
5. Film de filtro horizontal para bloquear/permitir el paso de luz. 6. Superficie reflectante para enviar devolver la luz al espectador. En un LCD retroiluminado, esta capa es reemplazada por una fuente luminosa.

10 Subpixel de un LCD de color

11 LCD Izquierda – una visión amplificada de una pantalla de un monitor LCD Derecha – un “display” LCD de 16 caracteres y dos líneas

12 Grid Para crear el “grid” se utilizan dos substratos.
En uno de los substratos se marcan las filas y en el otro las columnas. Estas filas y columnas son controladas de forma lógica y se envía una señal eléctrica a la localidad que sea requerida para mostrar la imagen.

13 Display La intensidad del rojo, verde y azul con escalas de 256
intensidades (laptops) crea una amplia gamma de 16.8 millones de colores disponibles.

14 Pantallas LCD de alta densidad
Cuando un dispositivo requiere un gran número de píxeles, no es viable conducir cada dispositivo directamente, así cada píxel requiere un número de electrodos independiente.

15 Pantallas LCD de alta densidad
En cambio, la pantalla es multiplexada. En una pantalla multiplexada, los electrodos de la parte lateral de la pantalla se agrupan junto con los cables (normalmente en columnas), y cada grupo tiene su propia fuente de voltaje.

16 Pantallas LCD de alta densidad
Por otro lado, los electrodos también se agrupan (normalmente en filas), en donde cada grupo obtiene una tensión de sumidero. Los grupos se han diseñado de manera que cada píxel tiene una combinación única y dedicada de fuentes y sumideros. Los circuitos electrónicos o el software que los controla, activa los sumideros en secuencia y controla las fuentes de los píxeles de cada sumidero.

17 Importantes factores a considerar al evaluar un monitor LCD
Resolución: Las dimensiones horizontal y vertical expresadas en píxeles (por ejemplo, 1024 x 768). A diferencia de los monitores con tubos de rayos catódicos (CRT), las pantallas LCD tienen una resolución de soporte nativa que ofrece la mejor calidad. Ancho de punto: La distancia entre los centros de dos pixeles adyacentes. Cuanto menor sea el ancho de punto, tanto menor granularidad tendrá la imagen. El ancho de punto puede ser el mismo en sentido vertical y horizontal, o bien diferente (menos frecuente).

18 Importantes factores a considerar al evaluar un monitor LCD
Tamaño: El tamaño de un panel LCD se mide a lo largo de su diagonal (coloquialmente llamada área de visualización activa). Tiempo de respuesta: El tiempo mínimo necesario para cambiar el color de un pixel o su brillo. El tiempo de respuesta también se divide en tiempos de ascenso y de caída.

19 Importantes factores a considerar al evaluar un monitor LCD
Tipo de matriz: activa o pasiva. Ángulo de visión: Es lo que coloquialmente se denomina dirección de visualización. Soporte de color: Cantidad de colores soportados. Coloquialmente conocida como gama de colores. Brillo: La cantidad de luz emitida desde la pantalla; también se conoce como luminosidad.

20 Importantes factores a considerar al evaluar un monitor LCD
Contraste: La relación entre la intensidad más brillante y la más oscura. Aspecto: La proporción de la anchura y la altura (por ejemplo, 4:3, 16:9 y 16:10). Puertos de entrada: Por ejemplo DVI, VGA, LVDS o incluso S-Video y HDMI.

21 Próximas Clases Introducción al Sistema de Televisión
1. Patrón horizontal y vertical 2. Patrón de rastreo entrelazado 3. Sistemas de deflexión horizontal y vertical 4. Señales de deflexión 5. La Comisión Federal de Comunicaciones y su "standard" 6. Otros sistemas (europeos)

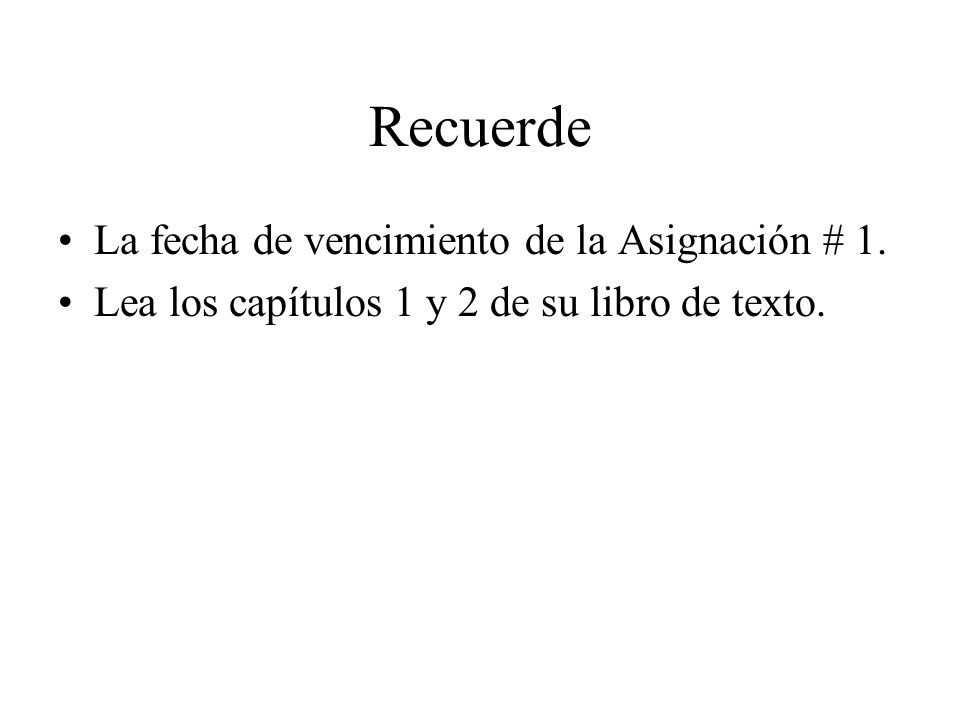

22 Recuerde La fecha de vencimiento de la Asignación # 1.
Lea los capítulos 1 y 2 de su libro de texto.

23 Asignación # 2 Vence en una semana a partir de hoy :
En una hoja 8.5”x11”: Explique las ventajas y desventajas del “aperture grille” y del “shadow mask”. Presente diferentes modelos de “electric guns” e indique en que son diferentes o similares.
