1
Autor: Ricardo Vigoroux
CUERDAS Y RESCATE Autor: Ricardo Vigoroux
2
Autor: Ricardo Vigoroux
OBJETIVOS GENERALES Al Finalizar este tema el Alumno será capaz de conocer y realizar maniobras de rescate en alturas, lo cual le permitirá realizar maniobras en forma rápida y segura tanto para el como para los pacientes. Autor: Ricardo Vigoroux
3

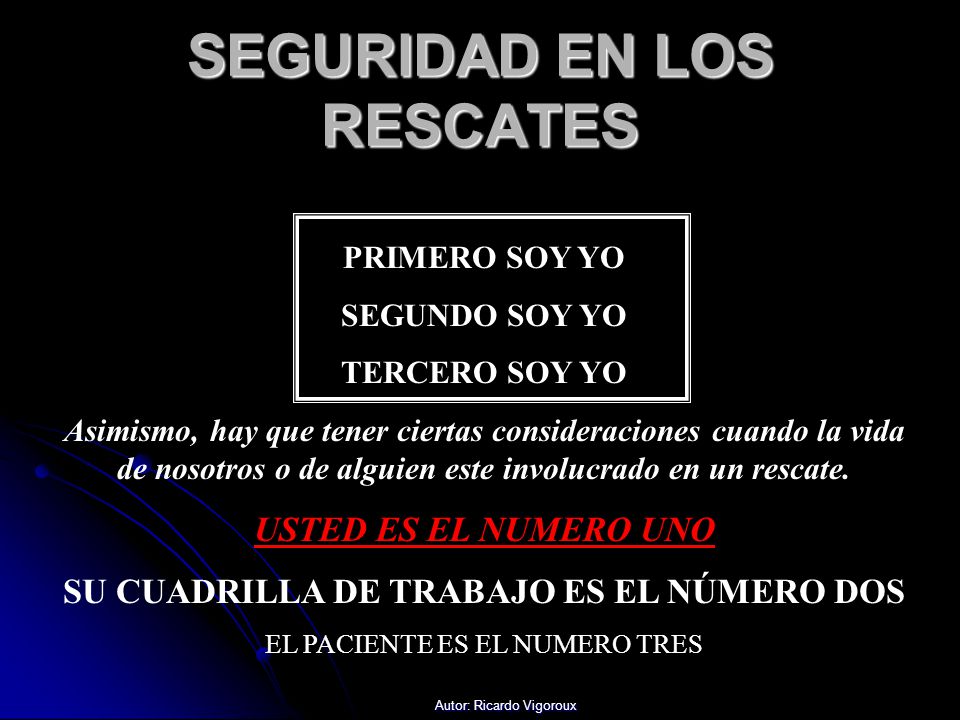

SEGURIDAD EN LOS RESCATES
PRIMERO SOY YO SEGUNDO SOY YO TERCERO SOY YO Asimismo, hay que tener ciertas consideraciones cuando la vida de nosotros o de alguien este involucrado en un rescate. USTED ES EL NUMERO UNO SU CUADRILLA DE TRABAJO ES EL NÚMERO DOS EL PACIENTE ES EL NUMERO TRES Autor: Ricardo Vigoroux
4
Autor: Ricardo Vigoroux
REGLAS DE SEGURIDAD Debe verificar 3 veces los sistemas de rescate antes de usar. Cualquier rescatista puede parar el procedimiento si es inseguro. Establezca líneas; todos rescatistas deben tener línea de vida. Todos los que están en el borde deben estar amarrados. Use sistemas redundantes, por ejemplo más de un anclaje. Verifique el equipo constantemente para estar seguro que está en condiciones segura. Autor: Ricardo Vigoroux
5
Autor: Ricardo Vigoroux
Deberán usar por obligación: Autor: Ricardo Vigoroux
6
EQUIPO DE RESCATE
7
Autor: Ricardo Vigoroux
TIPOS DE CUERDA CUERDA ESTÁTICA CUERDA DINÁMICA Autor: Ricardo Vigoroux
8
Autor: Ricardo Vigoroux
CUERDAS Dinámica: Un tipo de cuerda diseñada para alto estiramiento con el fin de reducir el choque en el escalador y el sistema de anclaje. Usualmente empleada en el escalamiento de rocas y montañismo. Esta se estira un 60% antes de romperse. Autor: Ricardo Vigoroux
9
Autor: Ricardo Vigoroux

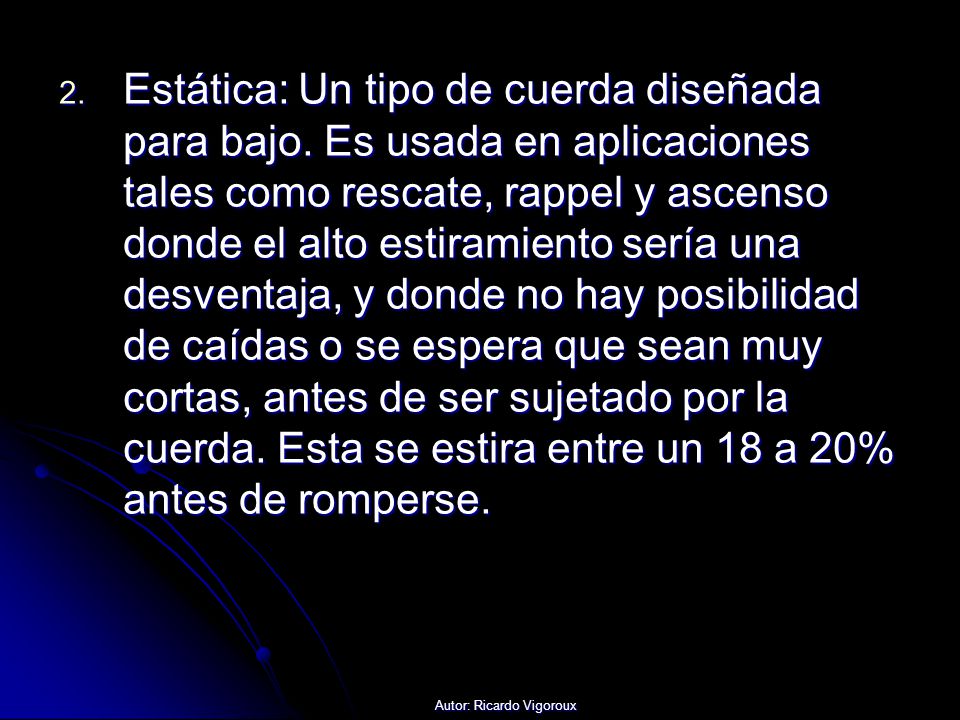

Estática: Un tipo de cuerda diseñada para bajo. Es usada en aplicaciones tales como rescate, rappel y ascenso donde el alto estiramiento sería una desventaja, y donde no hay posibilidad de caídas o se espera que sean muy cortas, antes de ser sujetado por la cuerda. Esta se estira entre un 18 a 20% antes de romperse. Autor: Ricardo Vigoroux
10
CUERDAS PARA RAPPEL Y ASCENSO
No actúa como un medio de seguridad. Cuerda dinámica es una desventaja. Cuerda estática es una ventaja. La estática tiene un manto mas grueso. Autor: Ricardo Vigoroux
11
Autor: Ricardo Vigoroux
FACTOR DE SEGURIDAD 15 a 1 3 a 1 4 a 1 Si una cuerda soporta 1500 Kgr. Solo ocupar hasta 100 Kgr. Una cuerda deberá ocupar 1/3 del tamaño total de una polea. Si una equipo metálico soporta 1000 Kgr. Solo ocupar hasta 250 Kgr. Autor: Ricardo Vigoroux
12
Autor: Ricardo Vigoroux
CUERDA KERMANTLE Contiene dos elementos: Un corazón (Kern), el cual soporta la mayor carga. Y un manto exterior (mantle), que sirve para proteger el corazón. KERMANTLE (También conocido como Kermantel) Autor: Ricardo Vigoroux
13
ESTRUCTURA DE LA CUERDA
Autor: Ricardo Vigoroux
14
Autor: Ricardo Vigoroux
CUIDADOS DE LA CUERDA -Mantenerla limpia (Lavándola con agua fría, y usando mantas) -Revisarla completamente antes y después de cada uso. -No pisarla ni golpearla. - Colocar una protección cerca del comienzo de cada largo. -Dejar la cuerda descansar luego de grandes caídas. Guardarla sin nudos. -Enrollarla correctamente. Evitar el contacto con productos químicos Objetos metálicos. Manténgala libre de polvo o grasa Y NO PRESTARLA!!! Autor: Ricardo Vigoroux
15
Autor: Ricardo Vigoroux
NUDOS DE RESCATE Ocho con presilla Enganchar la cuerda a mosquetones Ocho trazado Enganchar a un objeto son entrada Ocho empalmado Unir cuerda de igual diámetro Pescador Unir cuerda de igual o distinto diámetro As de guía Uso múltiple Ballestrinque Anclar, sujetar, enganchar el equipo Prusik Acenso, seguridad Paloma Hacer un ojo al final del nudo/cuerda Munter Para controlar pesos. Autor: Ricardo Vigoroux
16
Autor: Ricardo Vigoroux
TIPOS DE FRENO U OCHOS Autor: Ricardo Vigoroux
17
Autor: Ricardo Vigoroux
18
Autor: Ricardo Vigoroux
MOSQUETONES Autor: Ricardo Vigoroux
19
Autor: Ricardo Vigoroux
Al igual que las cuerdas y cintas, lo mosquetones también tienen sus recomendaciones de cuidado. Un mosquetón nunca debe de tener carga axial, recibir golpes o impactos, debe de ser almacenado fuera de la humedad y además, hay que revisar los cerrojos que estén sin ninguna irregularidad y además que estén bien lubricados. Autor: Ricardo Vigoroux
20
Autor: Ricardo Vigoroux

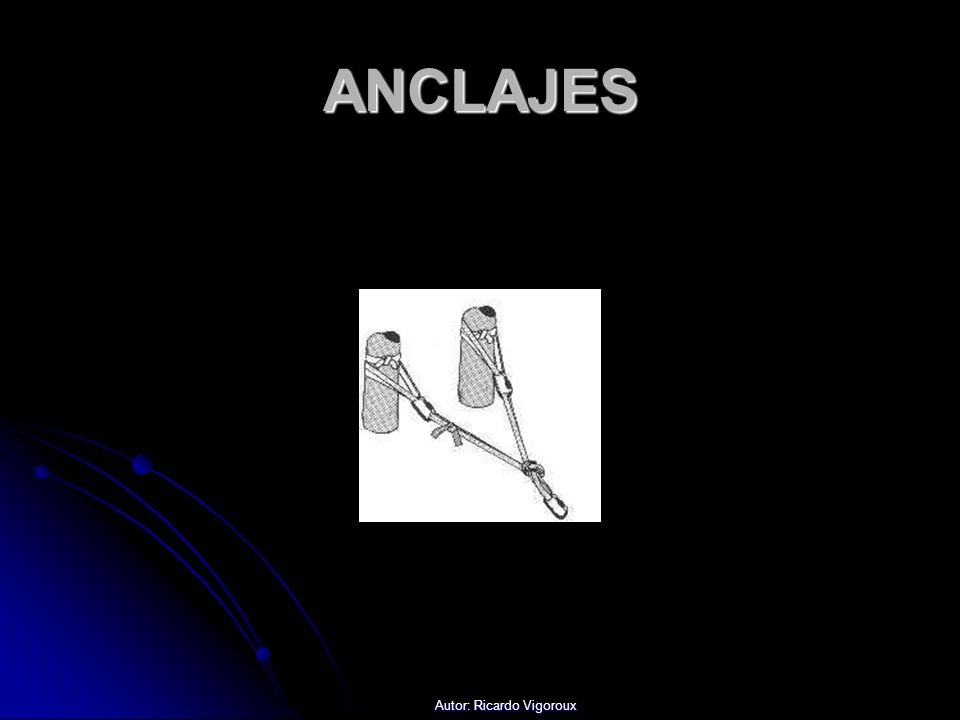

ANCLAJES Autor: Ricardo Vigoroux
21
Autor: Ricardo Vigoroux
ANCLAJES ANCLAJE: Es fijar una cuerda a un punto determinado en forma directa a través de cordines y mosquetones, sobre el cual penderá una carga o fuerza de impacto determinada. ANILLAS: Cuando un cordin tiene sus dos extremos, unidos entre si, este cordin pasara a llamarse “anilla”, para este propósito se usa el nudo “pescador doble”. Autor: Ricardo Vigoroux
22
NATURALEZA DE LOS ANCLAJES
1.- ANCLAJE NATURAL: Es cuando “el punto de anclaje” esta constituido por los elementos del lugar ejemplo: árbol, gran piedra, saliente rocoso, piedra empotrada, pilar de roca, baranda, mástil, poste, chimenea. etc. 2.- ANCLAJE ARTIFICIAL: Es cuando “el punto de anclaje” es aportado por el rescatista ante la ausencia de puntos de anclaje naturales en el lugar, ejemplo: estacas, trípode, escalas, bicheros, chusos y por lo mismo rescatistas. Autor: Ricardo Vigoroux
23
Autor: Ricardo Vigoroux
ANCLAJE NATURAL Autor: Ricardo Vigoroux
24
Autor: Ricardo Vigoroux
ANCLAJE ARTIFICIAL Autor: Ricardo Vigoroux
25
Autor: Ricardo Vigoroux
ANCLAJE SIMPLE Autor: Ricardo Vigoroux
26
Autor: Ricardo Vigoroux
ANCLAJE MULTIPLE Autor: Ricardo Vigoroux
27
Autor: Ricardo Vigoroux
ANCLAJES ECUALIZADOS Autor: Ricardo Vigoroux
28
OTROS TIPOS DE ANCLAJES
Autor: Ricardo Vigoroux
29
EMPAQUE DE PACIENTE EN UNA CAMILLA
Es el sistema, en el cual se asegurará a un paciente o víctima, mediante diferentes sistemas con diversos materiales, para poder trasladarlo de un lugar a otro, teniendo en cuenta la seguridad de la persona que está siendo transportada, sea en camilla, tabla u otro elemento. Autor: Ricardo Vigoroux
30
AMARRE EN TABLA INMOVILIZADORA
Este es un procedimiento por el cual, se asegura al paciente a una tabla, para luego trasladarlo a la camilla de transporte final, esto le entregará a la víctima la seguridad, cuando sea transportada. Primero hay que inspeccionar el material que se utilizará, es decir tabla, la cual no debe presentar ningún tipo de fisuras o nudos y que las cintas se encuentren en perfecto estado. Ponga a la víctima sobre la tabla inmovilizadora, siguiendo los pasos que correspondan, para ubicarle en ese lugar. Autor: Ricardo Vigoroux
31
Autor: Ricardo Vigoroux
c) Se deberá proceder a dividir la cinta (buscar la mitad) y luego colocarla encima del pecho, para comenzar a trazar el encintado. d) Cuando se esté trazando, se deberán usar nudos ballestrinque, por cada ranura existente en la tabla, ésto permitirá apretar sólo los lugares que no se encuentren lesionados, ya que si el encintado es continuo al momento de asegurar al paciente, se hará un solo esfuerzo apretando todas las partes del cuerpo, afectando también a las partes que puedan estar lesionadas. e) Al llegar a la parte de los pies, es recomendable circularles para evitar que resbale, cuando sea trasladado. Autor: Ricardo Vigoroux
32
Arnés de pecho atada a la camilla rígida
Arnés de pecho y cintura atada la camilla rígida Autor: Ricardo Vigoroux
33
Autor: Ricardo Vigoroux
CAMILLA DE METAL Ø Está construida de metal. Ø La estructura mayor de la camilla, se llama marco. Ø Los transversales de la camilla van de lado a lado. El marco mantiene en su lugar a la rejilla. INSPECCIÓN: Para revisar la camilla, debemos buscar soldaduras rotas o fisuras en el metal. Abolladuras mayores indican, que la camilla ha sido expuesta a altas exigencias Si la rejilla se encuentra rota, ésta debe ser reparada inmediatamente, ya que puede producir lesiones, ya sea a la víctima o al rescatista. Autor: Ricardo Vigoroux
34

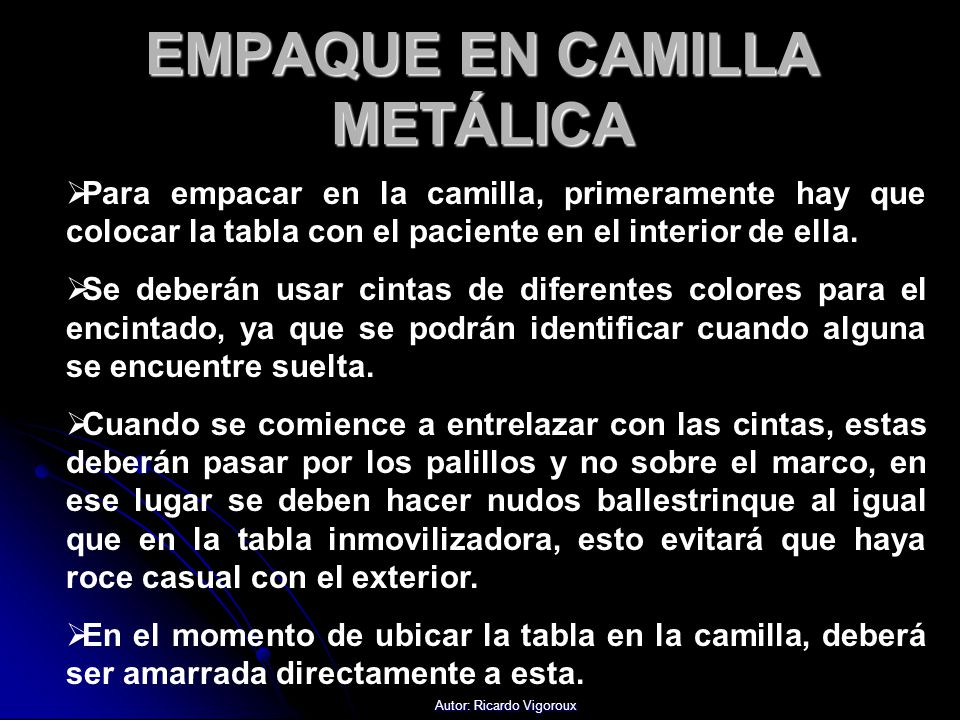

EMPAQUE EN CAMILLA METÁLICA
Para empacar en la camilla, primeramente hay que colocar la tabla con el paciente en el interior de ella. Se deberán usar cintas de diferentes colores para el encintado, ya que se podrán identificar cuando alguna se encuentre suelta. Cuando se comience a entrelazar con las cintas, estas deberán pasar por los palillos y no sobre el marco, en ese lugar se deben hacer nudos ballestrinque al igual que en la tabla inmovilizadora, esto evitará que haya roce casual con el exterior. En el momento de ubicar la tabla en la camilla, deberá ser amarrada directamente a esta. Autor: Ricardo Vigoroux
35
Camilla de canasta con cintas enlazadas
Autor: Ricardo Vigoroux
36
Autor: Ricardo Vigoroux
OCHO CON PRESILLA Autor: Ricardo Vigoroux
37
Autor: Ricardo Vigoroux
OCHO EMPALMADO Autor: Ricardo Vigoroux
38

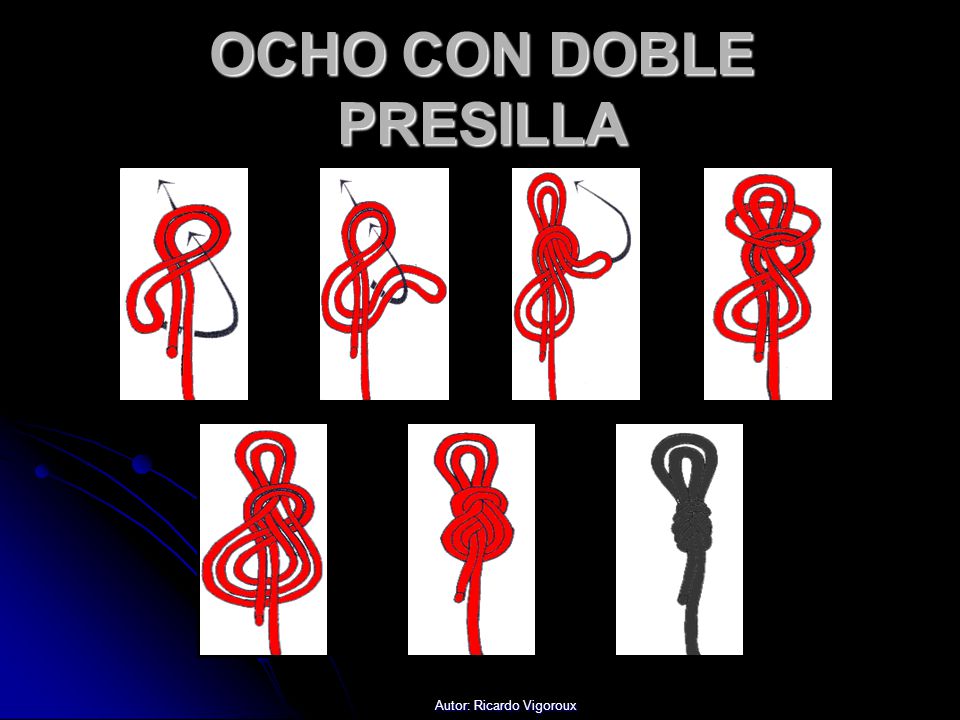

OCHO CON DOBLE PRESILLA
Autor: Ricardo Vigoroux
39
Autor: Ricardo Vigoroux
OCHO TRAZADO Autor: Ricardo Vigoroux
40
Autor: Ricardo Vigoroux
PESCADOR DOBLE Autor: Ricardo Vigoroux
41
Autor: Ricardo Vigoroux
AS DE GUÍA SIMPLE Autor: Ricardo Vigoroux
42
Autor: Ricardo Vigoroux
AS DE GUÍA APLICADO Autor: Ricardo Vigoroux
43
Autor: Ricardo Vigoroux
BALLESTRINQUE Autor: Ricardo Vigoroux
44
Autor: Ricardo Vigoroux

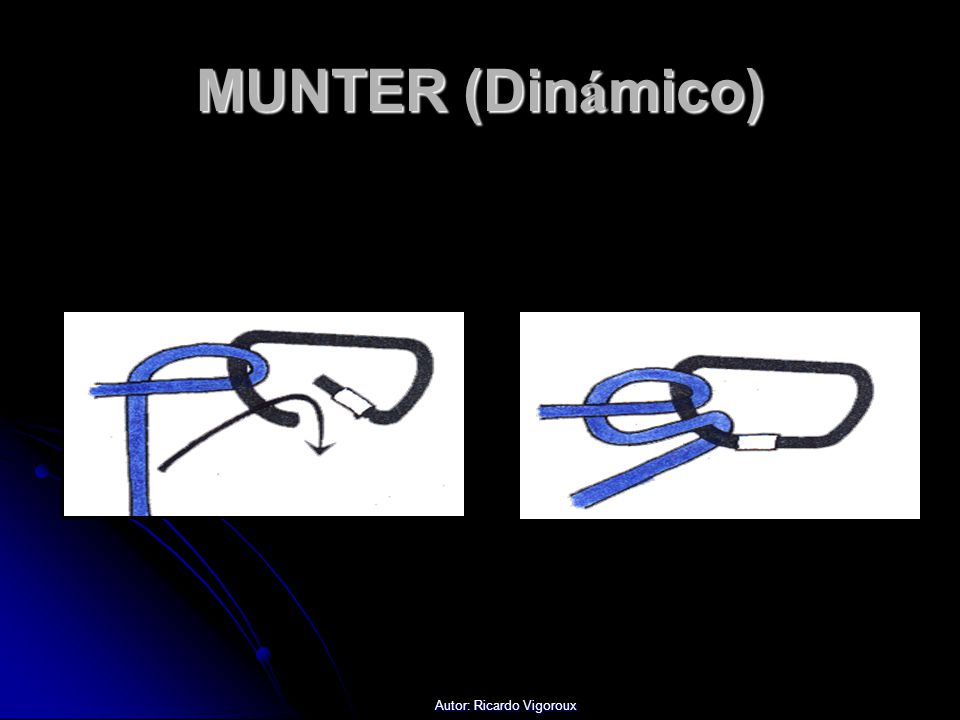

MUNTER (Dinámico) Autor: Ricardo Vigoroux
45
Autor: Ricardo Vigoroux
PRUSIK Autor: Ricardo Vigoroux
46
Autor: Ricardo Vigoroux
PALOMA Autor: Ricardo Vigoroux
47
Autor: Ricardo Vigoroux
AGUA (Solo Cintas) Autor: Ricardo Vigoroux
48
Autor: Ricardo Vigoroux
49
Autor: Ricardo Vigoroux
